一、引言

批量推理与单例推理唯一的区别就是发送时guest端发送多条数据、host处理时逐条处理，所以本文中我们以单例推理为例，分析在单例推理的过程中，fate-serving的各个子模块是如何相互协作的。

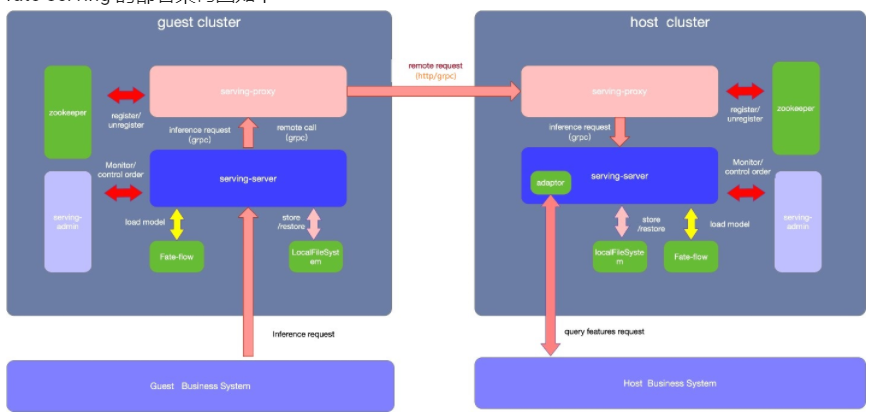

另外需要说明的是，对于fate-servinig-server模块，它既有作为guest端请求推理的功能，也有作为host端进行推理的能力，我们探究的主要时guest端与host端如何进行协作完成一次推理。


二、admin端如何请求到server端

2.1 前端请求推理流程

在部署完fate-serving在线推理模块后，我们通过浏览器抓包工具捕获推理过程中发送的请求

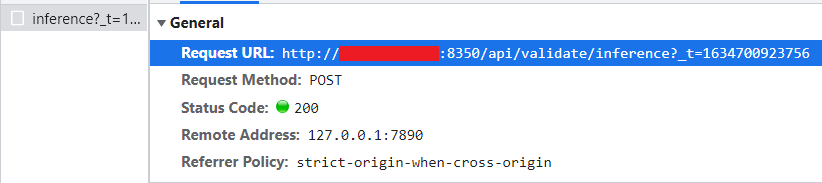

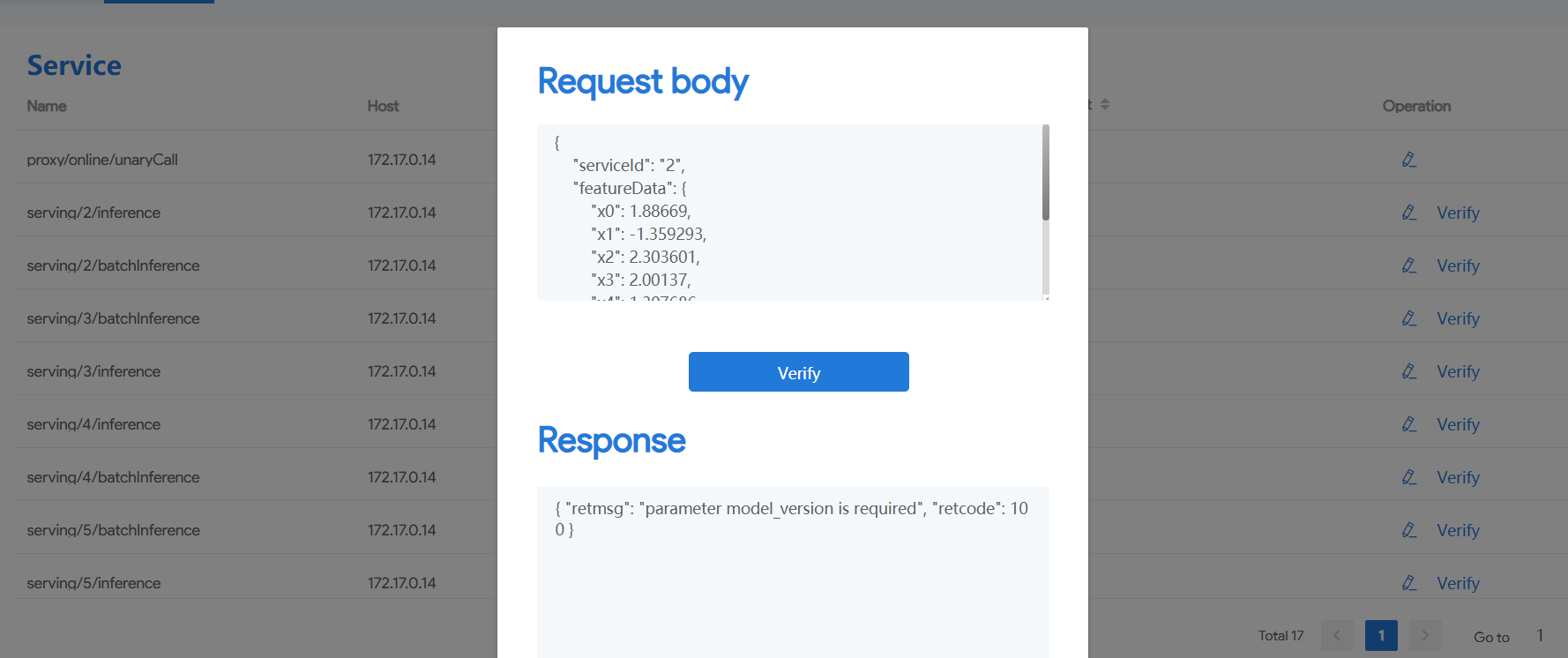

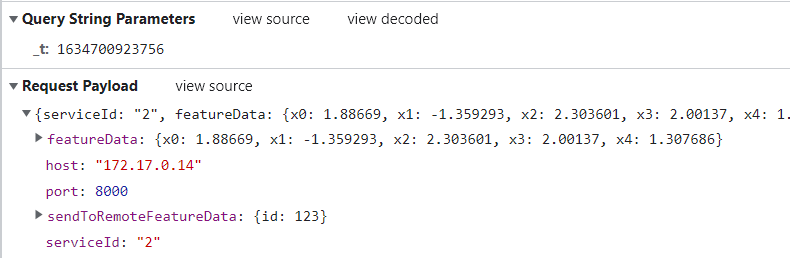

通过第二张图我们可以看到，前端通过post方式请求了 /api/validate/infernce 接口

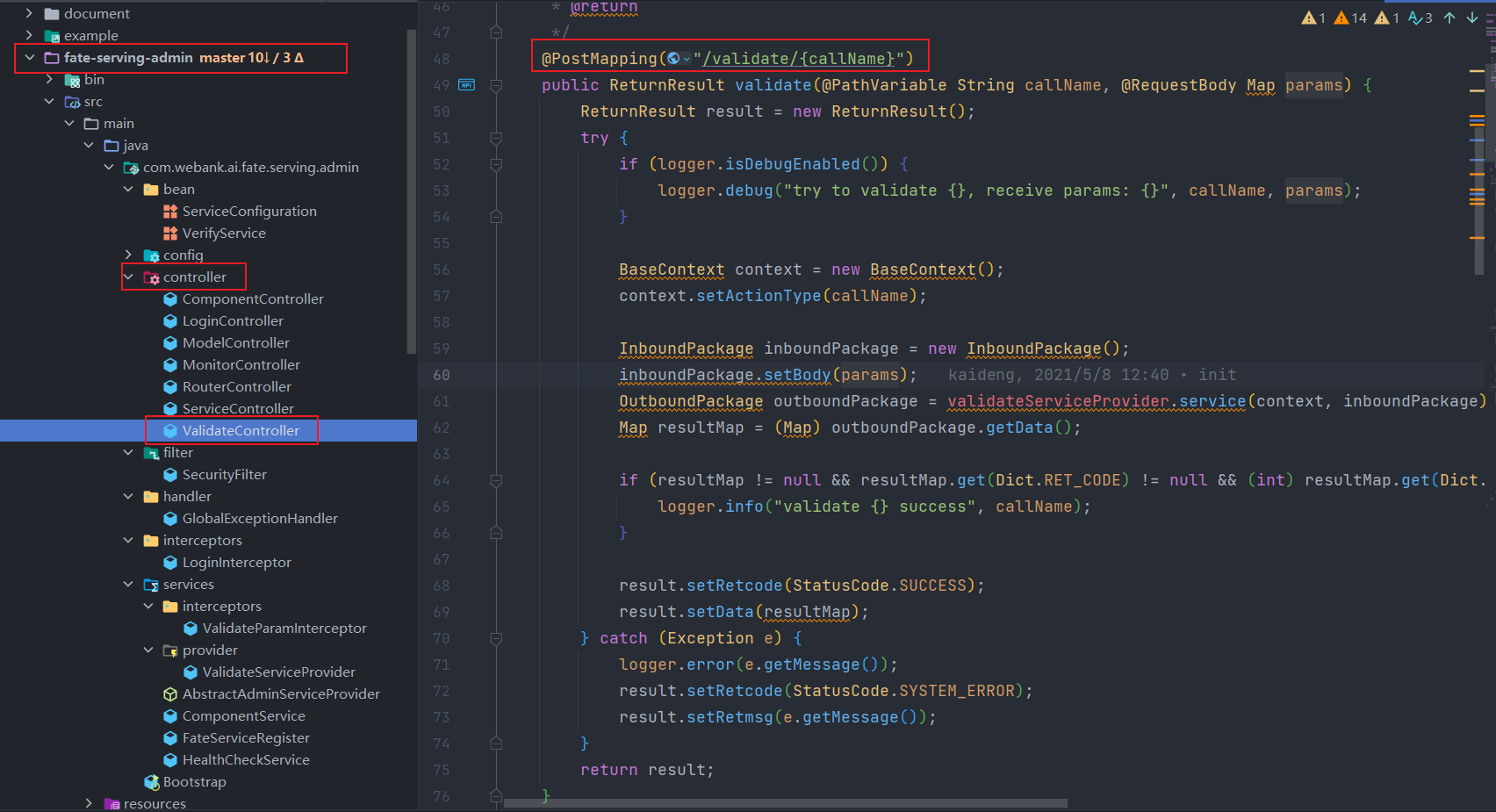

我们在 fate-serving-admin 的controller层中找到对应的接口
我们发现这里使用了restful接口的方式，把 inference 这个值存到了callname中去，其他参数存到了params的map中
分析：

  1. 创建了一个BaseContext的实例，并存储了callName

创建了一个BaseContext的实例，这个BaseContext继承了Context接口，用于存储一些在线推理的基本信息，这里context通过setActionType和setBody设置了推理的类型，inference代表的就是单例推理

  1. 创建了InboundPackage实例，并存储params

创建了InboundPackage实例，这个inboundPackage可以理解为向外发送的请求的一个封装，而与之对应的就是OutboundPackage，用于存储返回信息的一个封装

  1. 调用validateServiceProvider的service方法，并获取返回结果OutboundPackage的实例

通过阅读源码可以看出，这个validateServiceProvider.service方法是发送请求的过程，中间可能会对数据进行一些处理，而它的参数包括了一个context上下文和inboundPackage请求参数

  1. 判断返回结果并转发给前端

通过以上的代码分析，我们可以看出validateServiceProvider.service是核心，我们点开这个类具体看看他都有什么

2.2 ……ServiceProvider的工作原理

总览fate-serving的目录结构，我们可以发现里面有各种各样的……ServiceProvider，我们接着上文通过一个validateServiceProvider来理解这些……ServiceProvide是如何工作的

2.1.1 ValidateServiceProvider

我们首先找到ValidateServiceProvider的位置

我们分析一下它的源码的核心部分:

  1. 类的声明:

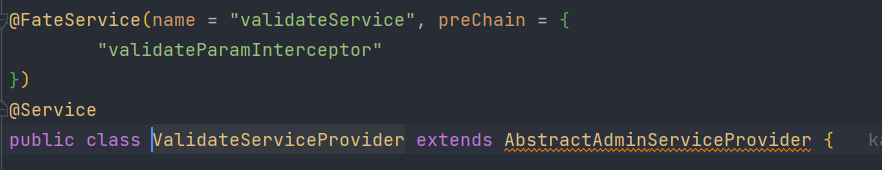

这个类上有一个 @FateService 注解，并且它继承了AbstractAdminServiceProvider 类

  1. 方法声明

其中有两个核心方法，有 @FateServiceMethod 注解

我们可以注意到之前在外面调用到的validateServiceProvider.service方法并没有在这里有对应的service方法，所以service方法一定是在它继承过来的，而且还可以发现，这两个方法的参数类型与service方法相同，所以这两个方法很有可能在service中被调用了。

继续在它的父类 AbstractAdminServiceProvider 上找

2.1.2 AbstractServiceAdaptor

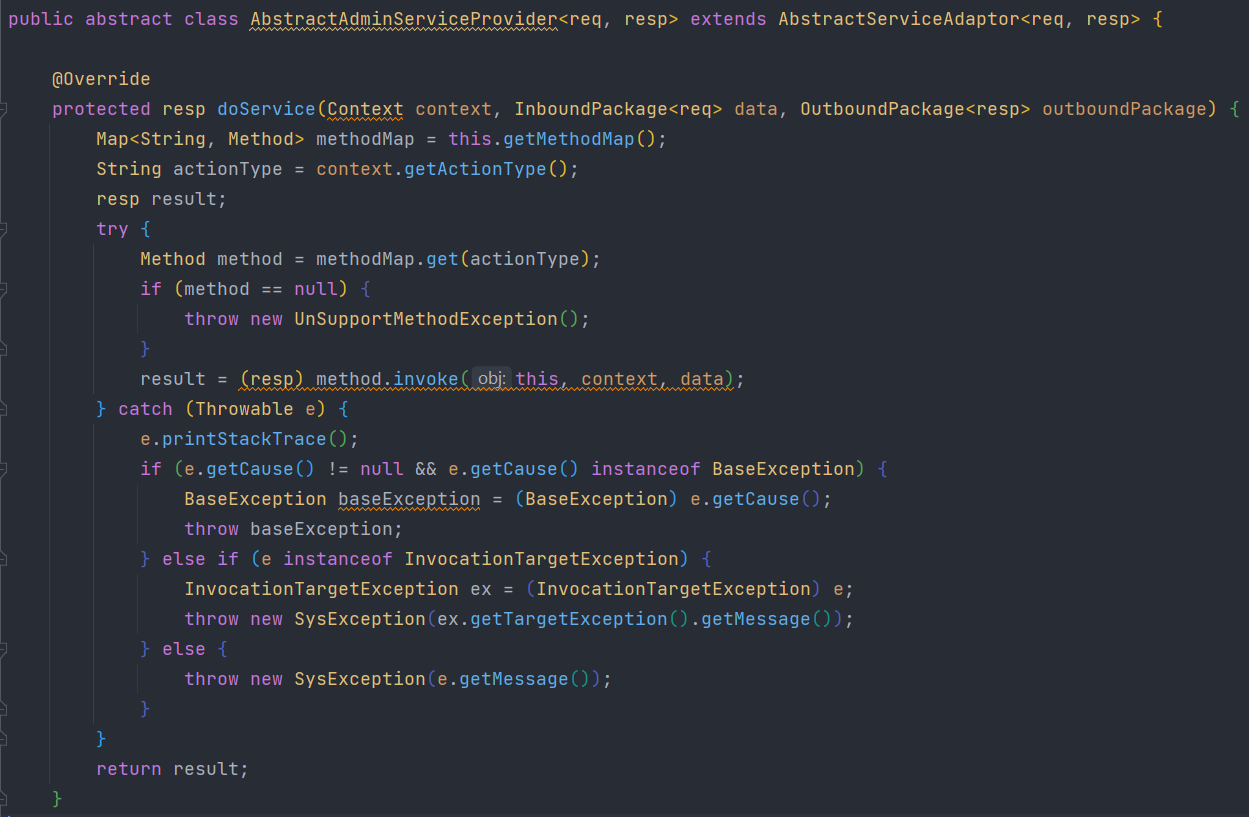

我们可以看到在， AbstractAdminServiceProvider 类上仅仅重写了一个 doService

源码分析：

  1. 获取了一个methodMap

AbstractAdminServiceProvider 类上没有getMethodMap方法，说明这个方法还是被继承过来的

  1. 通过context.getActionType 获取了actionType

我们在之前曾经也创建了一个BaseContext实例，并且通过setActionType设置了一个 “inference”

  1. 通过actionType获取了一个方法，并且通过invoke执行了这个方法

这个doService方法只是获取了一个方法并执行，我们需要继续向父类 AbstractServiceAdaptor 去寻找

2.1.3 AbstractServiceAdaptor

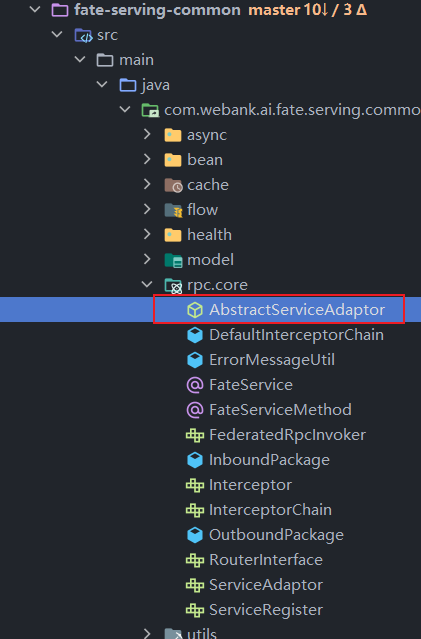

我们最终在 AbstractServiceAdaptor 找到了这个service方法
service方法非常长，但是大概只是分为了两个部分

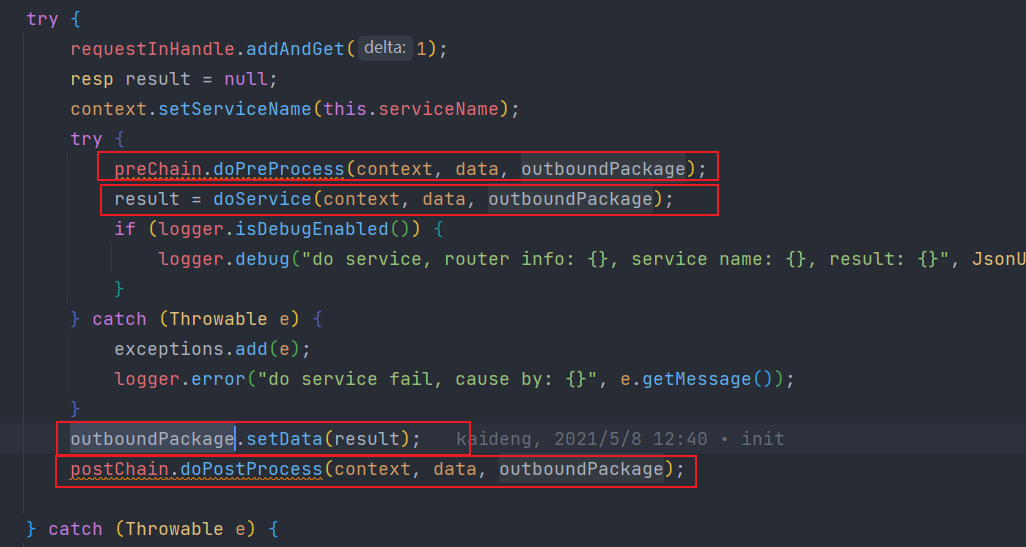

  1. 调用preChain的dePreProcess方法，调用doService方法，调用postChain的doPostProcess方法


  1. 处理异常，打日志

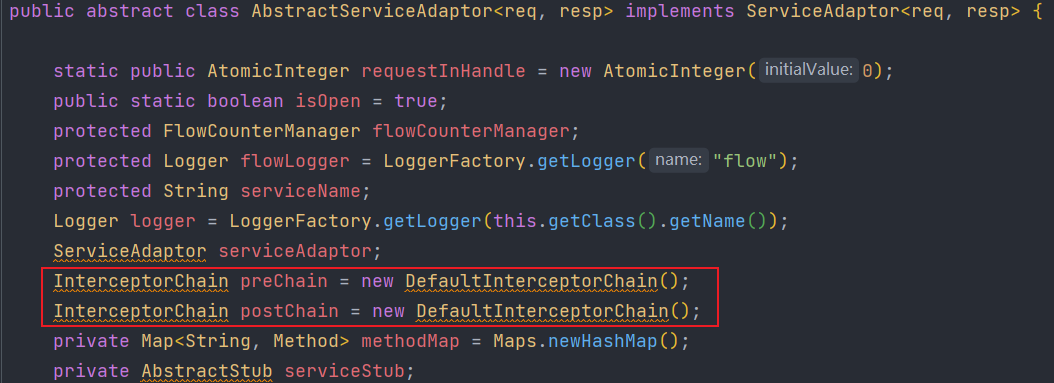

我们主要关心的是第一步，那么通过第 2.1.2 章，我们知道了doService只是根据actionType调用了一个方法，但是我们发现这里只是声明了一个methodMap，所以我们要找到这个map里的方法都是哪里来的

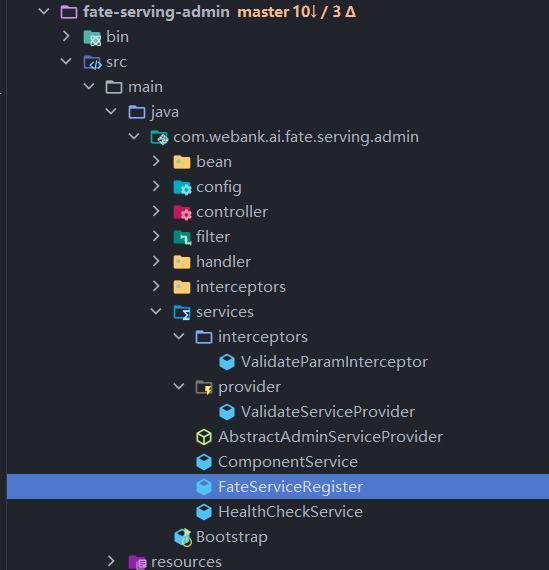

此时我们注意到在 fate-serving-admin 的目录下还有一个叫做 FateServiceRegister 的类

2.1.4 FateServiceRegister

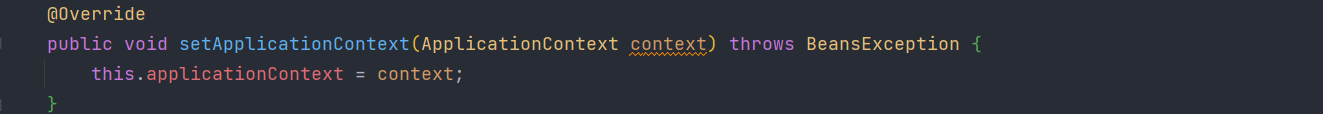

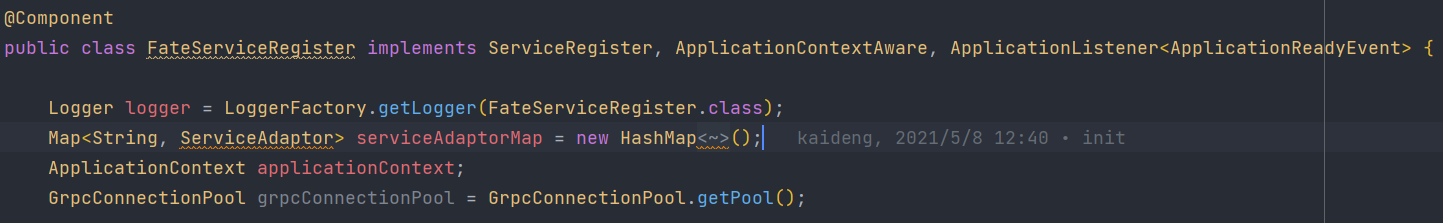

这个类一共实现了三个接口 ServiceRegister, ApplicationContextAware, ApplicationListener
其中：

  • ApplicationContextAware
    • 用于获取applicationContext
  • ApplicationListener
    • 通过设置内置事件，这里是 ApplicationReadyEvent ，在事件触发后调用 onApplicationEvent 方法

在这个类中获取了applicationContext重写了 onApplicationEvent 方法

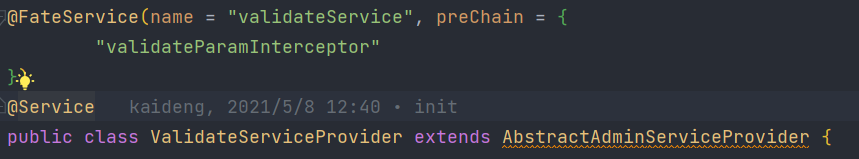

我们先看一下 2.1.1 的ValidateServiceProvider 方便做对照
总结：
类上有@FateService注解
方法上有@FateServiceMethod注解

源码分析：

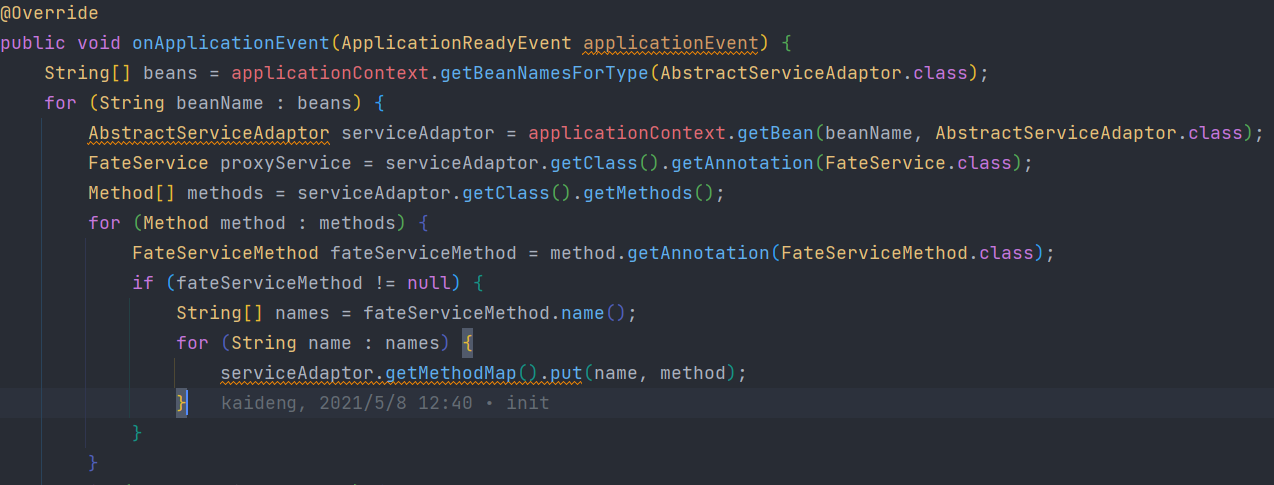

  1. 通过applicationContext获取了所有类型为 AbstractServiceAdaptor 的类的名字

AbstractServiceAdaptor也就是我们之前看到的ValidateServiceProvider的父类的父类，在 fate-serving-admin 中，只有 ValidateServiceProvider 上有一个@service注解，被注册到了容器中，所以相当于获取到了 ValidateServiceProvider 类的名称

  1. 在for循环中根据第一步获取的名称和AbstractServiceAdaptor.class获取到了具体一个Bean，这个bean就是

ValidateServiceProvider 的一个实例

  1. 获取这个这个Bean的 @FateService 注解

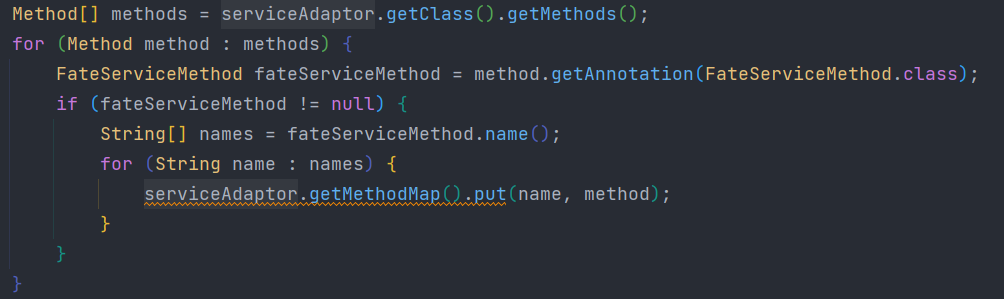

  1. 获取这个Bean所有的方法，如果方法上是否有 @FateServiceMethod 注解，就将方法放到Bean的methodMap中去，map的key就是注解上的name，也就对应了context中的actionType

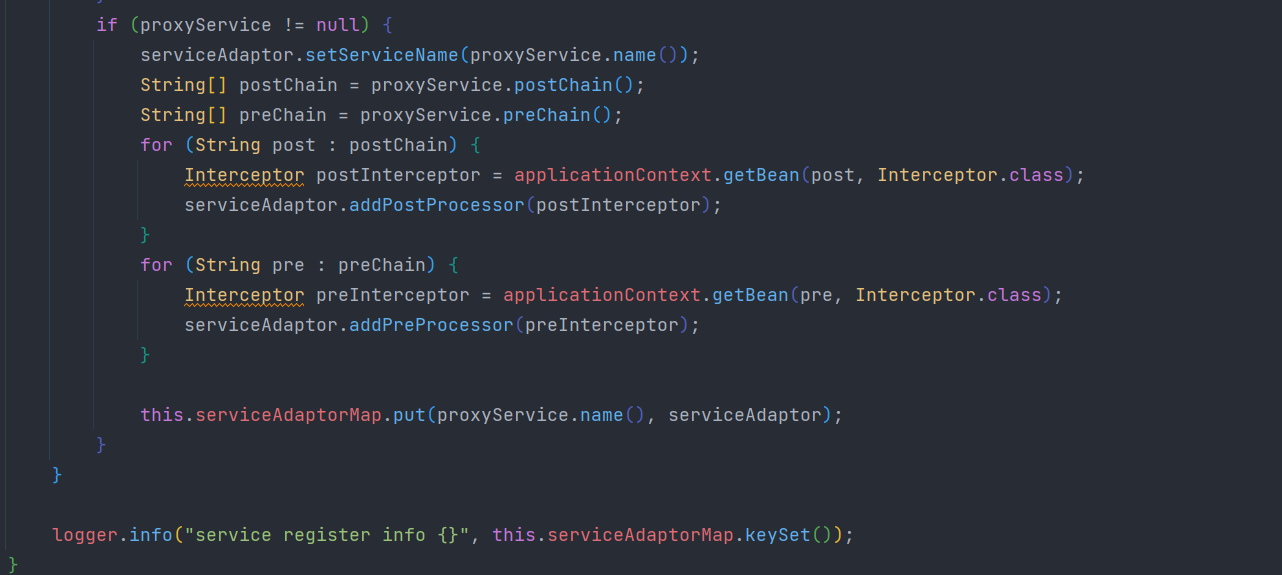

  1. 根据第三步获取的注解上的name，给获取到的bean设置serviceName服务名称，并且根据注解上的preChain预处理拦截器名称和postChain请求拦截器名称设置拦截器


看到这里也就解决了之前的方法从哪里来的问题，顺便也看到了拦截器从哪里来。

2.15 总结！！！

调用流程：

  • preChain上的拦截方法
  • 具体的某个方法
  • postChain的拦截方法
  1. 在controller中我们用到了一个validateServiceProvider.service方法，其实这个方法最终就是调用的 ValidateServiceProvider 类中有@FateServiceMethod 的方法，context的actionType与哪个 @FateServiceMethod 注解的name相同，最终就会调用哪个方法。
  2. 在调用这个方法之前，调用了 @FateServiceMethod 注解preChain上所有拦截器的doPreProcess方法。
  3. 在调用这个方法之后，调用了 @FateServiceMethod 注解postChain上所有拦截器的doPostProcess方法。

最后要注意一下，…….ServiceProvider也可以直接重写doService方法，这样就会覆盖掉父类用于选择Method执行的过程直接执行重写的doService方法。

2.3 admin模块请求guest端server模块

通过2.2章明白了，单例推理最终调用的就是ValidateServiceProvider的inference方法。
我们具体看一下这个方法都做了什么事情

接下来的内容使用到了grpc框架，如果对grpc不了解，需要先查看相关的资料，本文不做过多赘述，直接使用

inference方法代码解析：

  1. 获取serving端的ip和port

这个ip和port是在前端传过来的，也在之前提到的preChain中验证过存在，这里直接使用，不探究具体如何获取的，只需要知道这个ip和port是serving端的ip和port

  1. 检查参数

这里对前端传过来的参数进行检查，确定不为空（如果做前端的二次开发，自己定义传递的参数，这个地方也需要增加相应参数的检查）

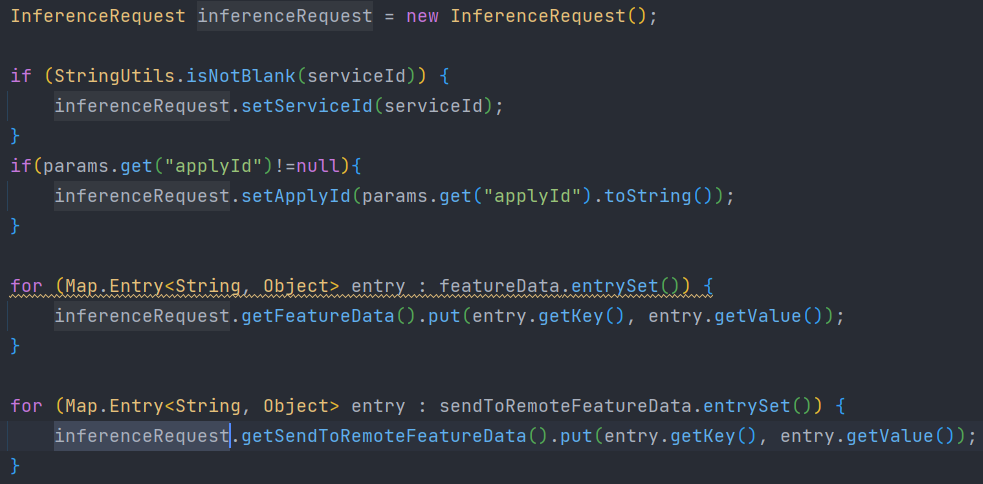

  1. 将参数封装到 InferenceRequest 的实例中去


  1. grpc通过传入ip和port，调用在serving端声明的方法

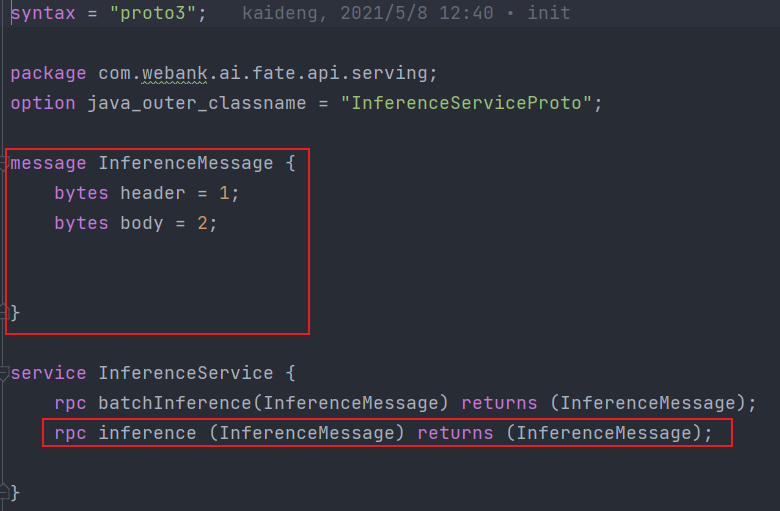

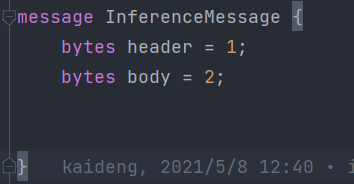

这里的 InferenceServiceProto.InferenceMessage.Builder对应的就是.proto文件中的InferenceMessage
我们可以看到，这里一共定义了两个服务，我们调用的是其中的 inference 服务。

inference的参数和返回值都是InferenceMessage，我们把第三步的的inferenceRequest实例通过谷歌的ByteString转化成grpc数据传输时所用的bytes（java的btye与grpc的byte不是一个东西，必须要经过转化），在grpc提供服务端，相应的也需要将这个byte转化成原来的inferenceRequest对象，这个过程在第3.3.1章的GuestSingleInferenceProvider的preChain的其中一个拦截器有具体实现。

总结：admin端调用了grpc的一个方法，参数为前端传入的所有参数，如果不关注grpc注册过程，跳到 3.3章

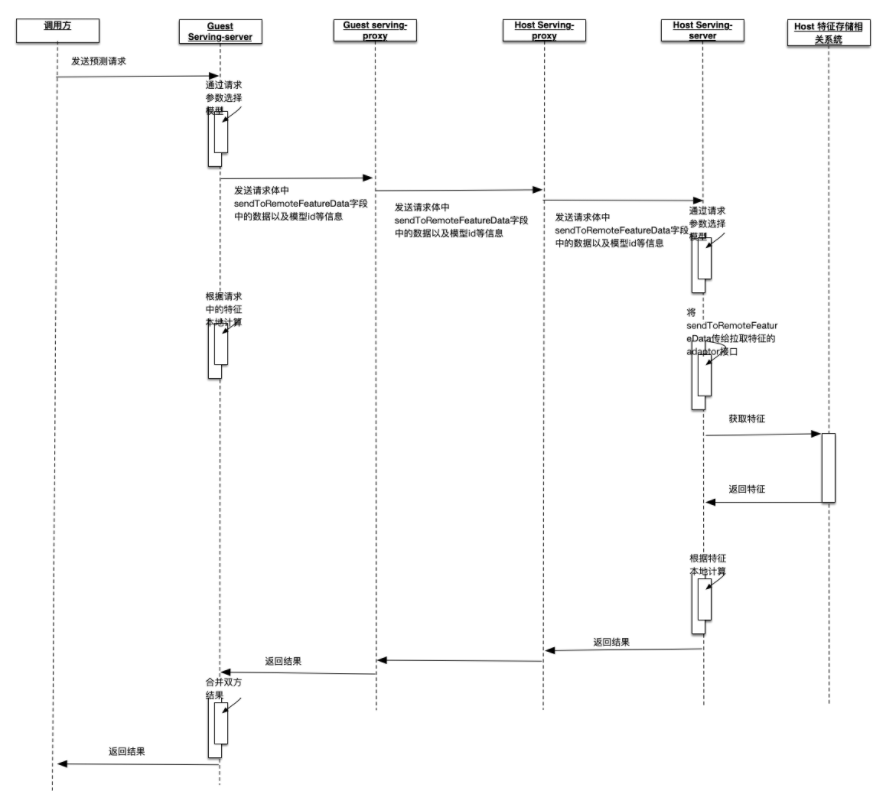

三、server模块如何进行单例推理

3.1 准备工作

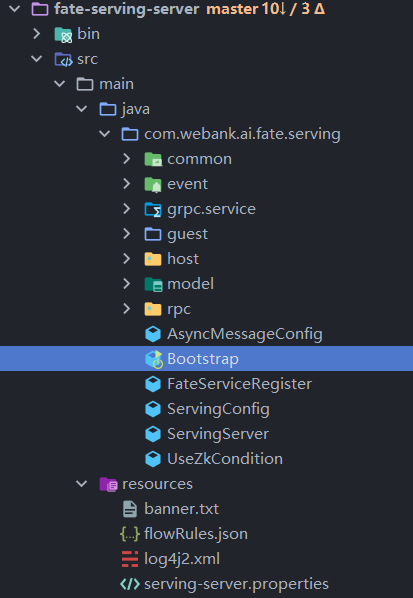

我们首先进入 server 端的启动器。
源码分析：

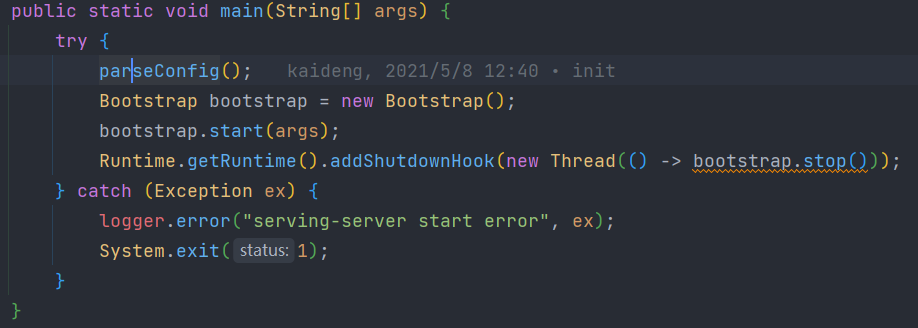

  1. parseConfig！！！

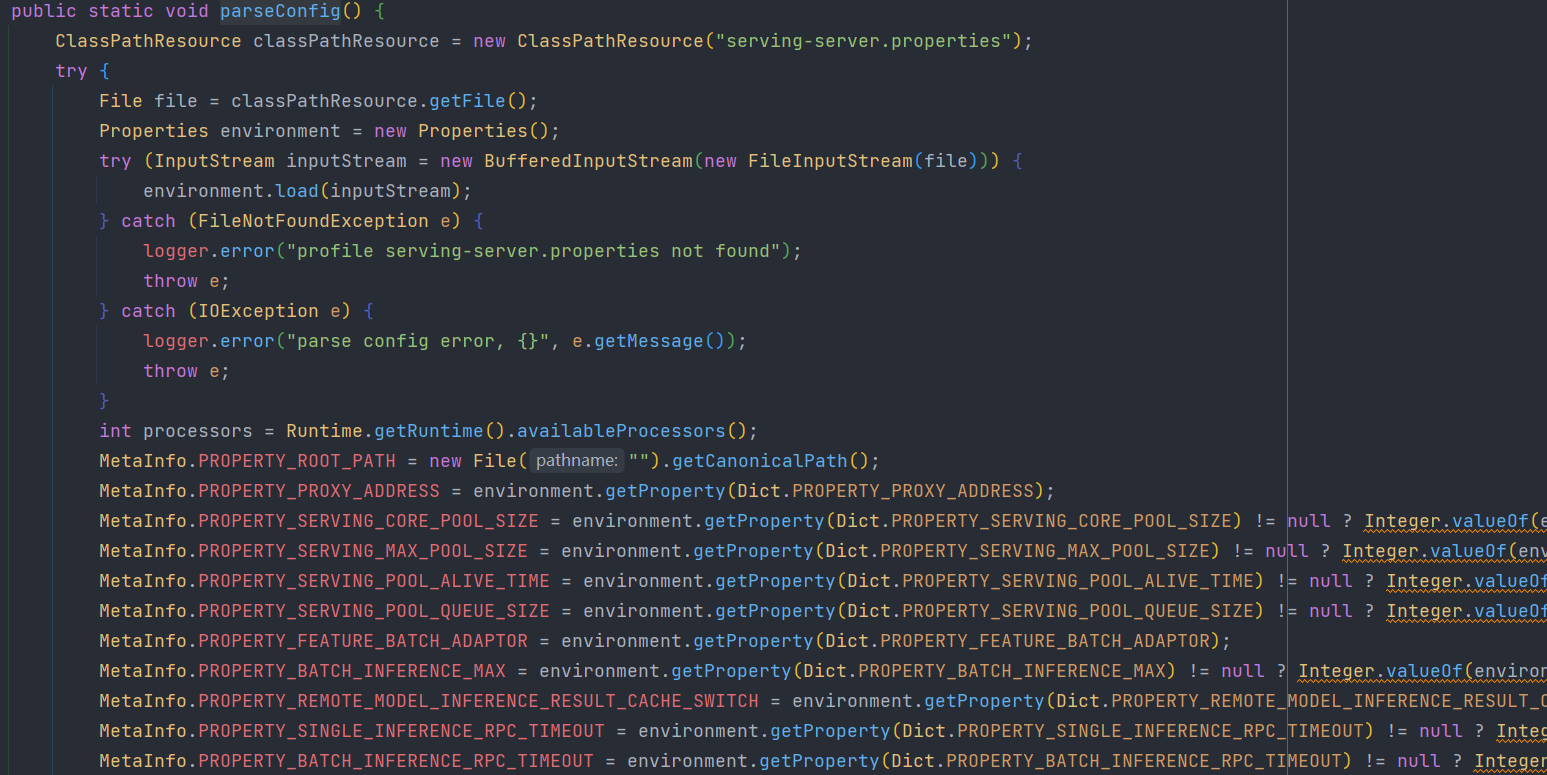

将resource目录下的serving-sever.properties文件解析到MetaInfo中去，MetaInfo是一个存储全局变量的类，用于自定义一些参数

  1. 启动程序

  2. 设置一个钩子函数，用于记录应用停止时有多少请求

    3.2 注册grpc服务

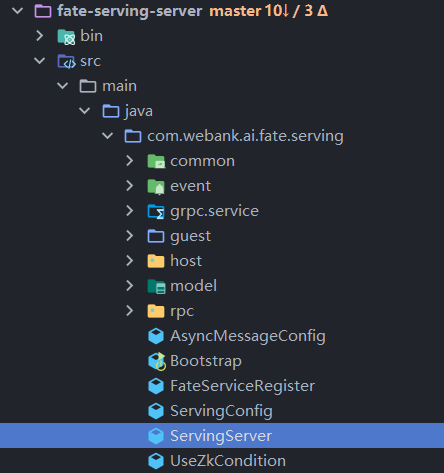

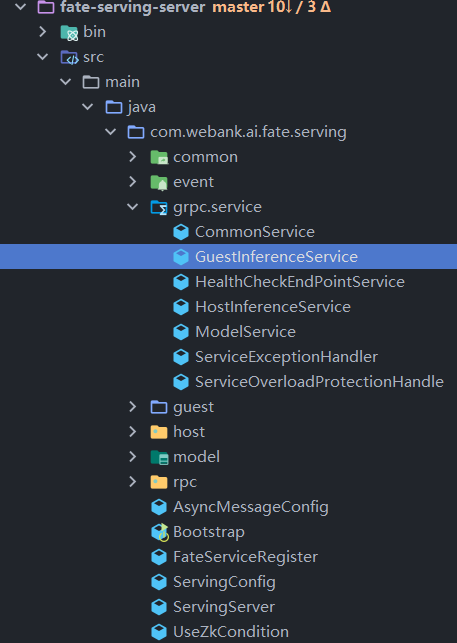

    通过查看类的结构，最终发现再SevingServer中定义了grpc服务

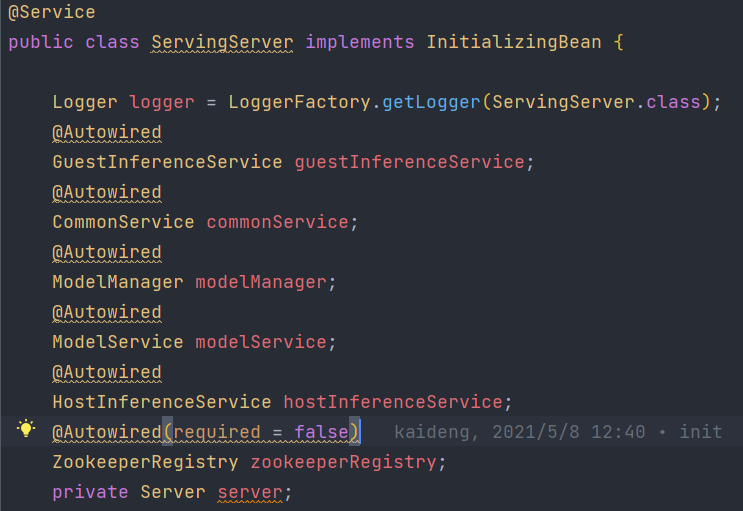

  3. 首先自动装配了一些已经写好的服务实例

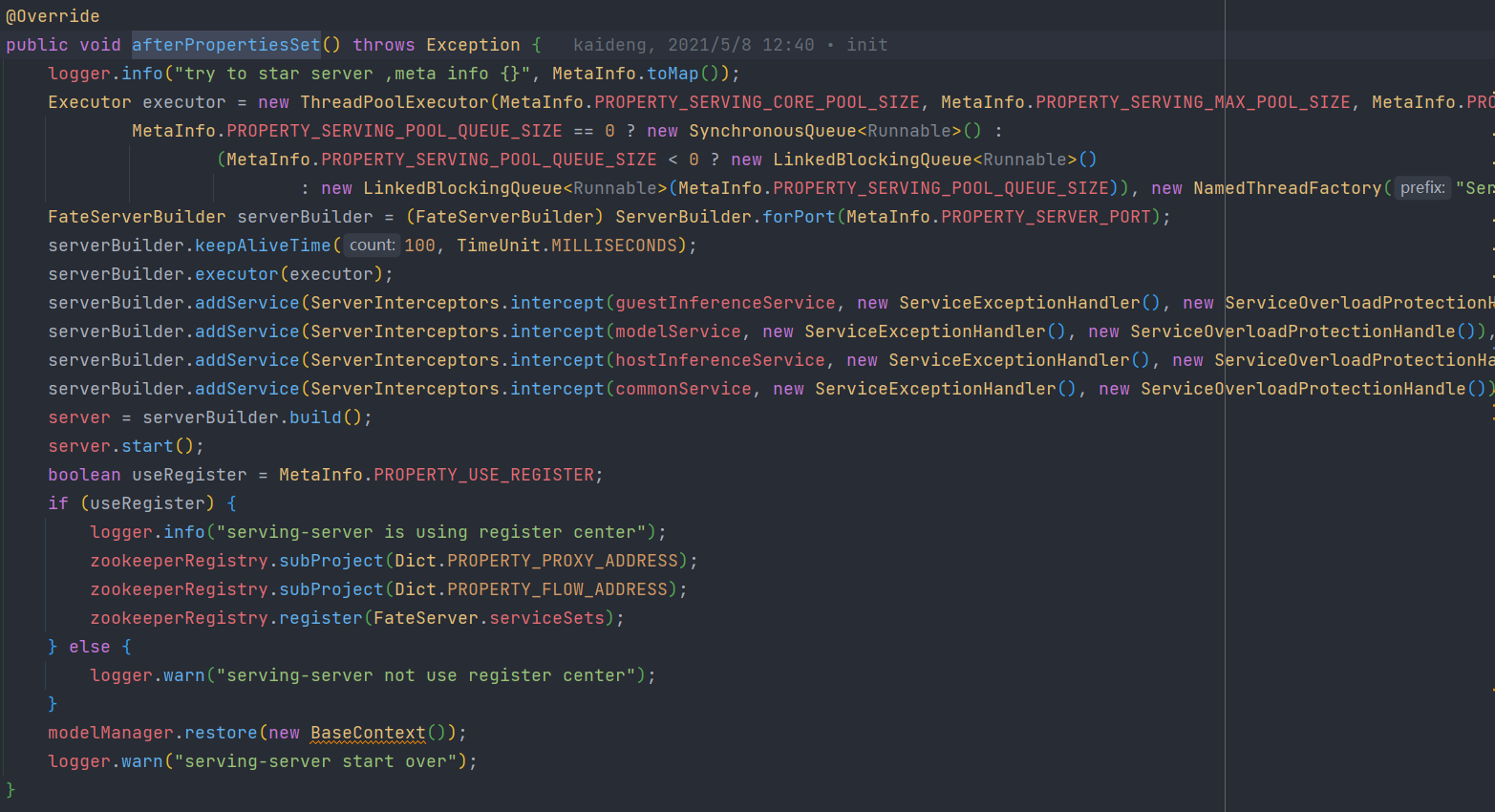

  1. 该类实现了InitializingBean方法，用于在bean被注册之后通过执行被重写的afterPropertiesSet方法初始化Bean

在这个方法中，继承了SeverBuilder的FateServerBuilder类通过addService方法注册了几个grpc服务，监听的端口在配置文件中配置

由于在线推理的过程是从guest端到host端再到guest端的，我们在这里看一下GuestInferenceService具体如何实现服务。

3.3 GuestInferenceService对grpc接口实现

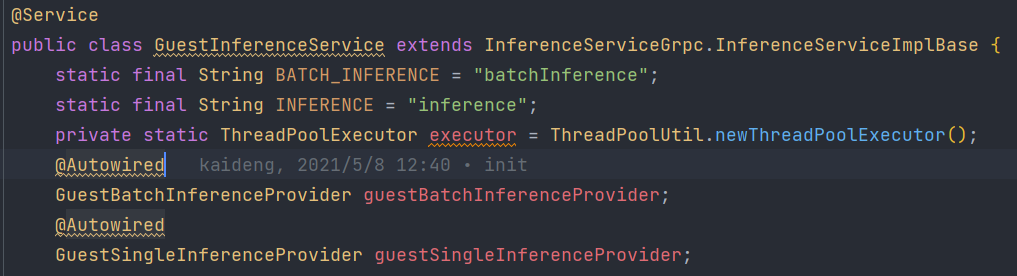

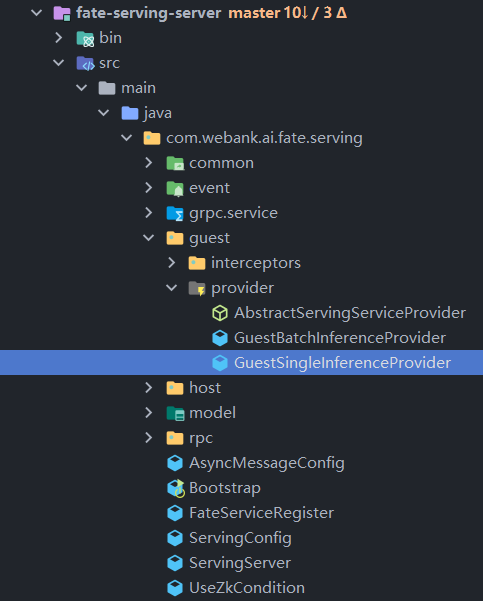

  1. 在GuestInferenceService中，分别为单例预测和批量预测自动装配了 …….Provider


  1. 之后在单例预测Inference方法中调用了GuestSingleInferenceProvider的方法，并将结果返回

这个inference方法实际上就是当初在admin端调用的inference方法，InferenceMessage为在 .proto 文件中定义的类型
此时InferenceMessage就是在admin端定义的InferenceRequest的二进制形式，所以后续肯定会有操作将他转换成普通的InferenceRequest对象

（方法上的@RegisterService 用于将这个方法注册进注册中心，3.2 中 SevingServer 初始化最下面的代码判断配置文件中是否使用注册中心，并注册中心Zookeeper中去，Zookeeper如何实现注册不是本次讨论的重点，暂时不深入下去）

我们继续点开 GuestSingleInferenceProvider 查看是如何实现推理的

3.4 GuestSingleInferenceProvider

如果对 ……Provider 工作原理不清楚，请回到 2.2 章回顾
GuestSingelInferenceProvider会先通过拦截器对数据进行预处理并放在context中
再执行doService方法，继续进行预测流程

3.4.1 拦截器预处理

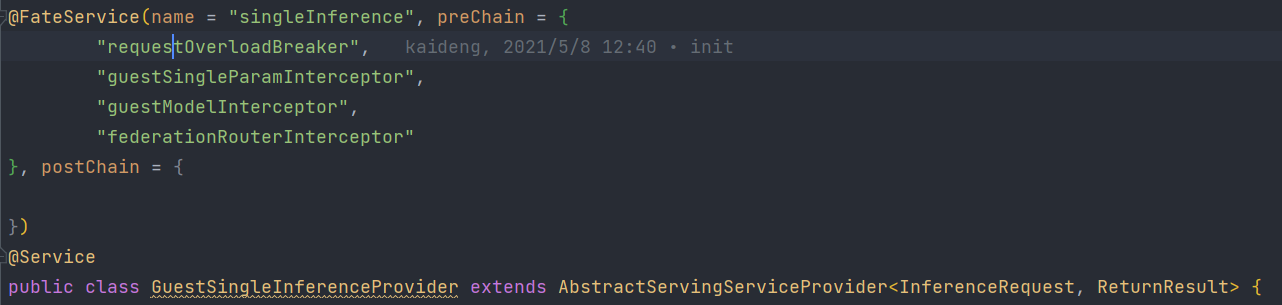

这里首先经过了4个拦截器：
在经历拦截器前
context：是一个全新的 ServingServerContext 实例
inboundPackage：它的body是InferenceRequest的byte形式

  1. RequestOverloadBreaker（用于做请求过载的熔断）

这个类只是为了安全检测，此处不进行展开

context：是一个全新的 ServingServerContext 实例
inboundPackage：它的body是InferenceRequest的byte形式

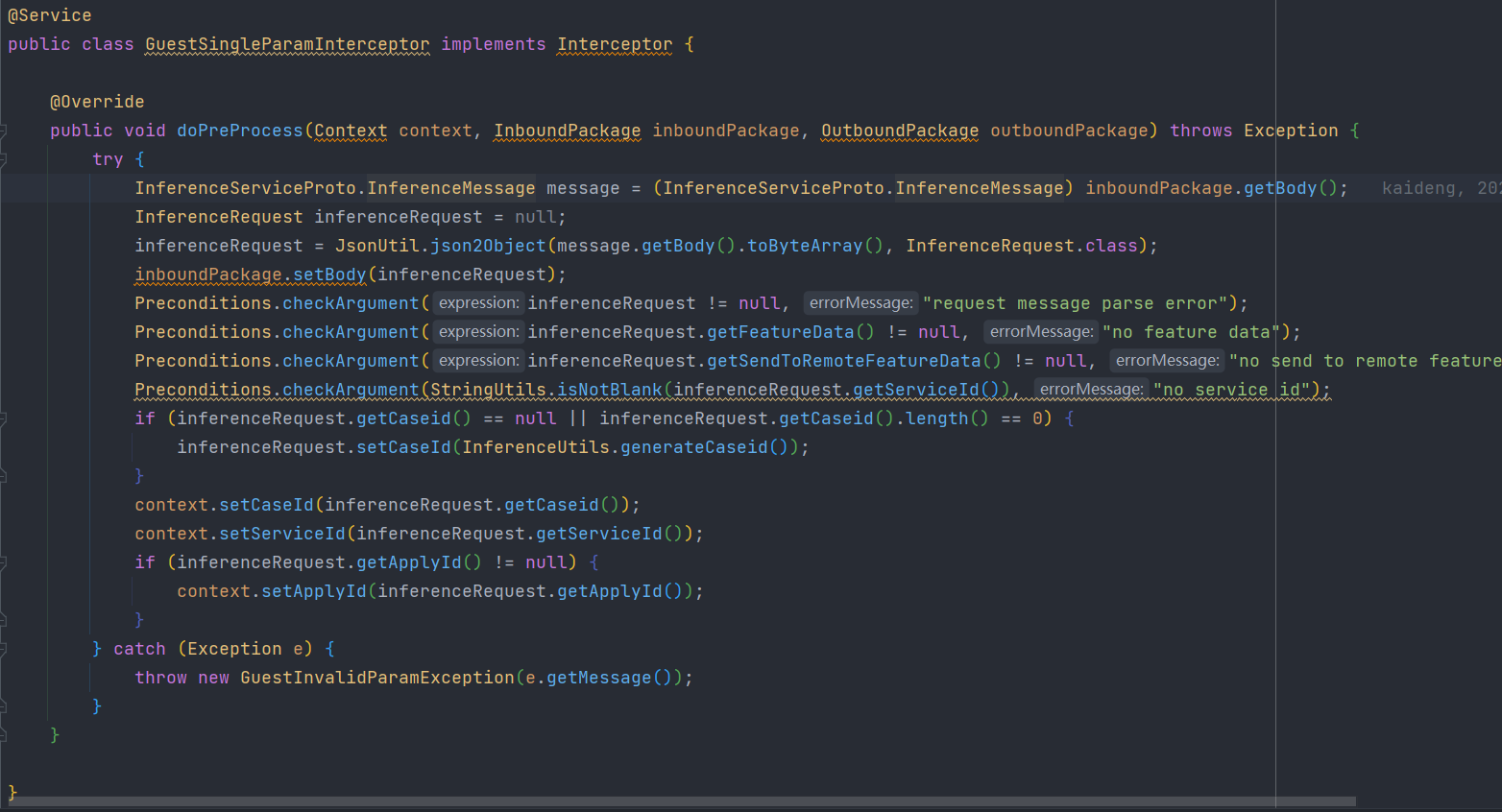

  1. GuestSingleParamInterceptor（用于解析byte形式的InferenceRequest实例，解析后进行参数检查）

首先先将byte形式的InferenceRequest通过JsonUtil转换成InferenceRequest实例
之后给将inboundPackage的body设置为InferenceRequest的实例，这个实例包含了我们在admin端传过来的所有参数

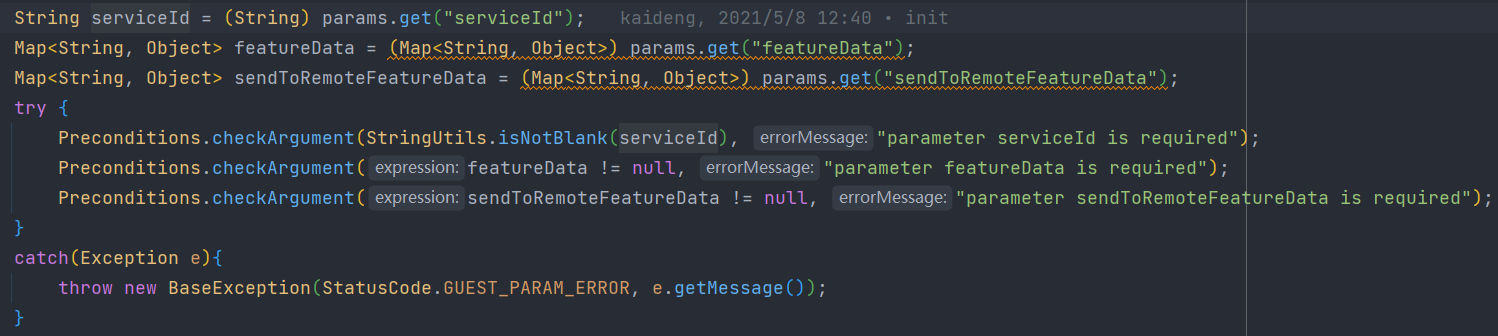

接下来对这些参数进行了非空检查
最后给context设置了一个随机的CaseId，并将参数中的serviceId保存到其中

context：

  1.   - CaseId：一个随机的UUID
  2.   - serviceId：admin请求的serviceId

inboundPackage：InferenceRequest实例，包括了admin传来的全部数据

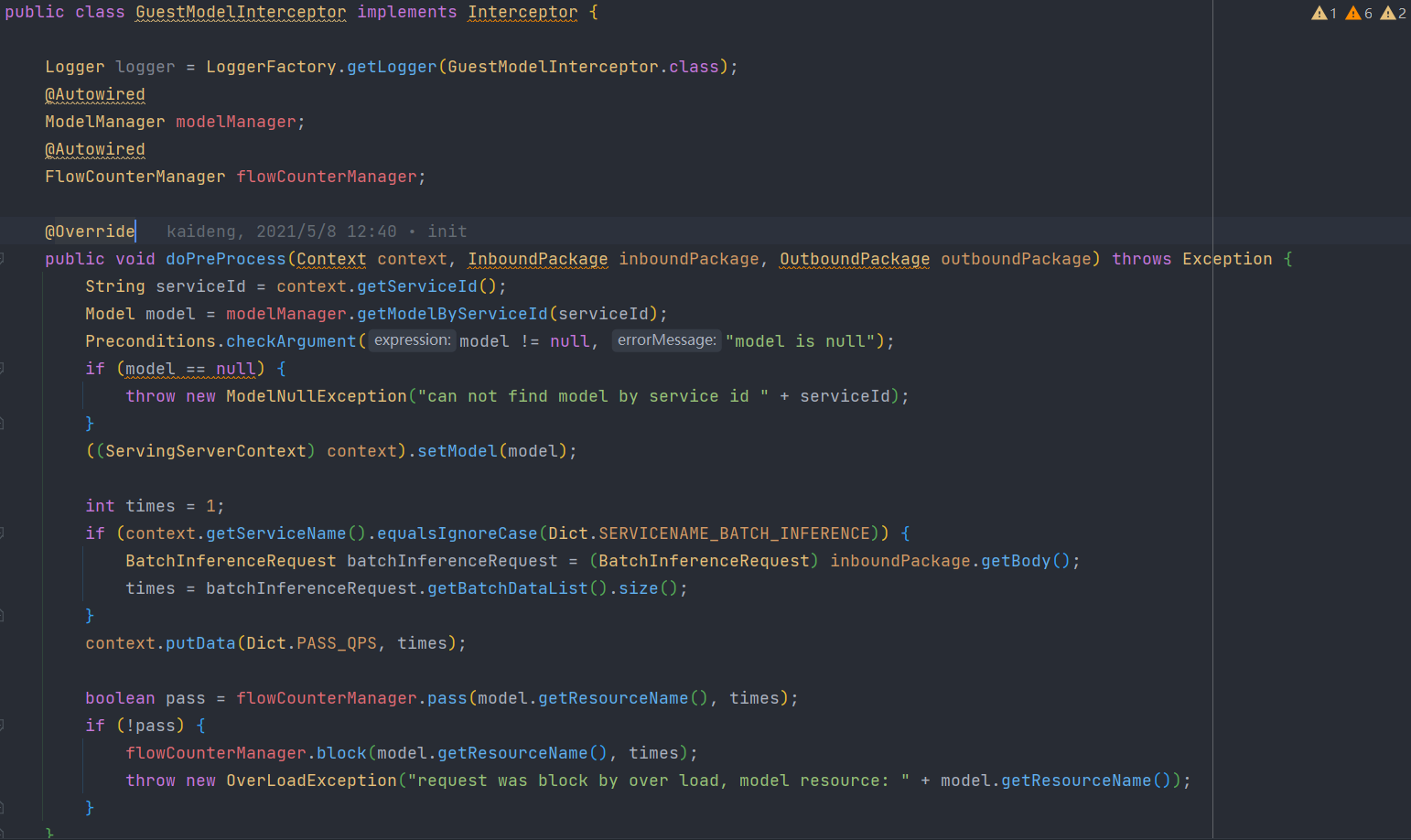

  1. GuestModelInterceptor(根据serviceId获取模型)

首先通过modelManager.getModelByServiceId获取了一个模型
然后然后做了一个流量控制

context：

  1.   - CaseId：一个随机的UUID
  2.   - serviceId：admin请求的serviceId
  3.   - model：根据serviceId获取的模型

inboundPackage：InferenceRequest实例，包括了admin传来的全部数据

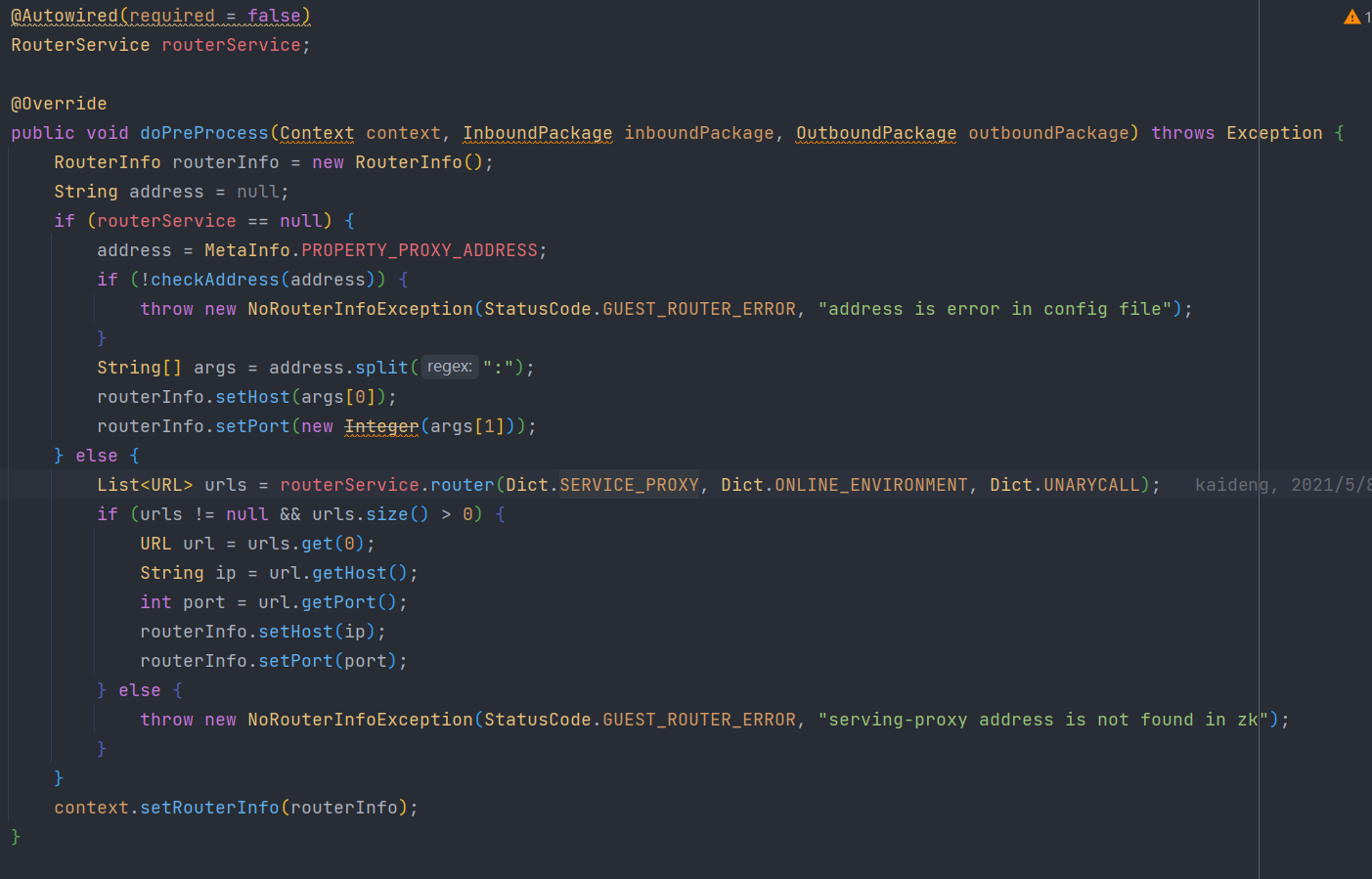

  1. FederationRouterInterceptor（用于获取请求的路由信息使用zookeeper就上zookeeper里找，没使用就在配置中找，最终找到的是proxy的路由信息）

context：

  1.   - CaseId：一个随机的UUID
  2.   - serviceId：admin请求的serviceId
  3.   - model：根据serviceId获取的模型
  4.   - routerInfo：proxy端的路由信息

inboundPackage：InferenceRequest实例，包括了admin传来的全部数据

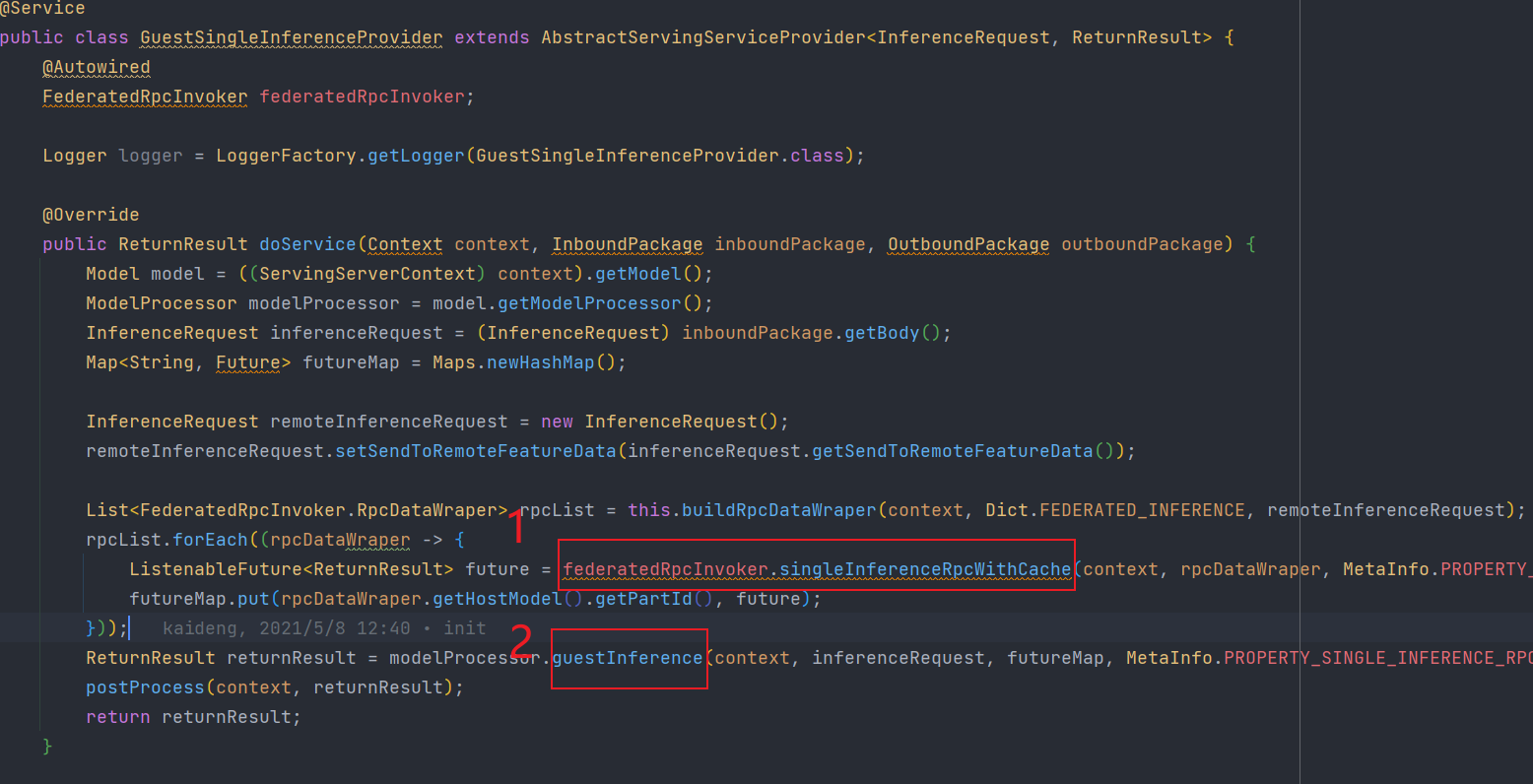

3.4.2 doSerivceimage.png

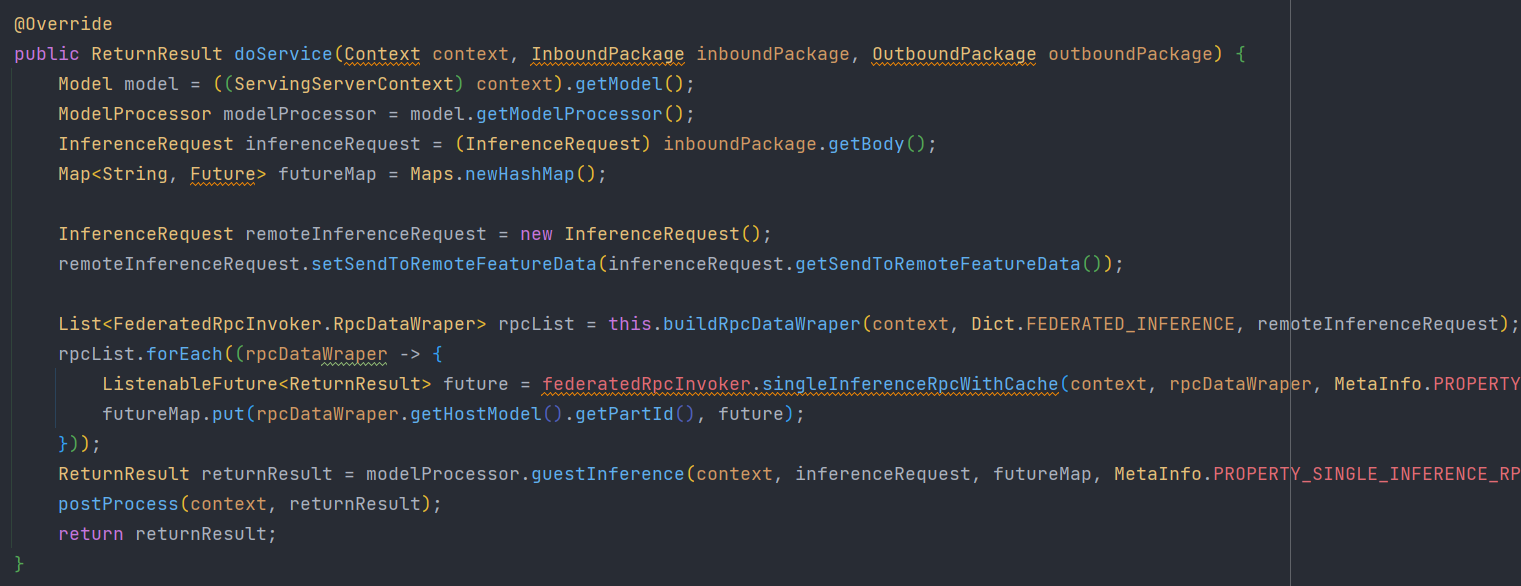

此处的核心有两个地方

  1. 向多个host端发起预测请求，并返回结果
  2. guest端进行本地预测，并将远程的结果与本地结果进行合并（将在后续章节3.8具体展开）

这里的本地预测不是等待host端的请求返回之后再开始的，而是在向host端发出请求之后就开始了，这里使用了future设计模式，保证了预测的同步进行，不会浪费时间
我们先进入图中 “1” 所标识的代码部分

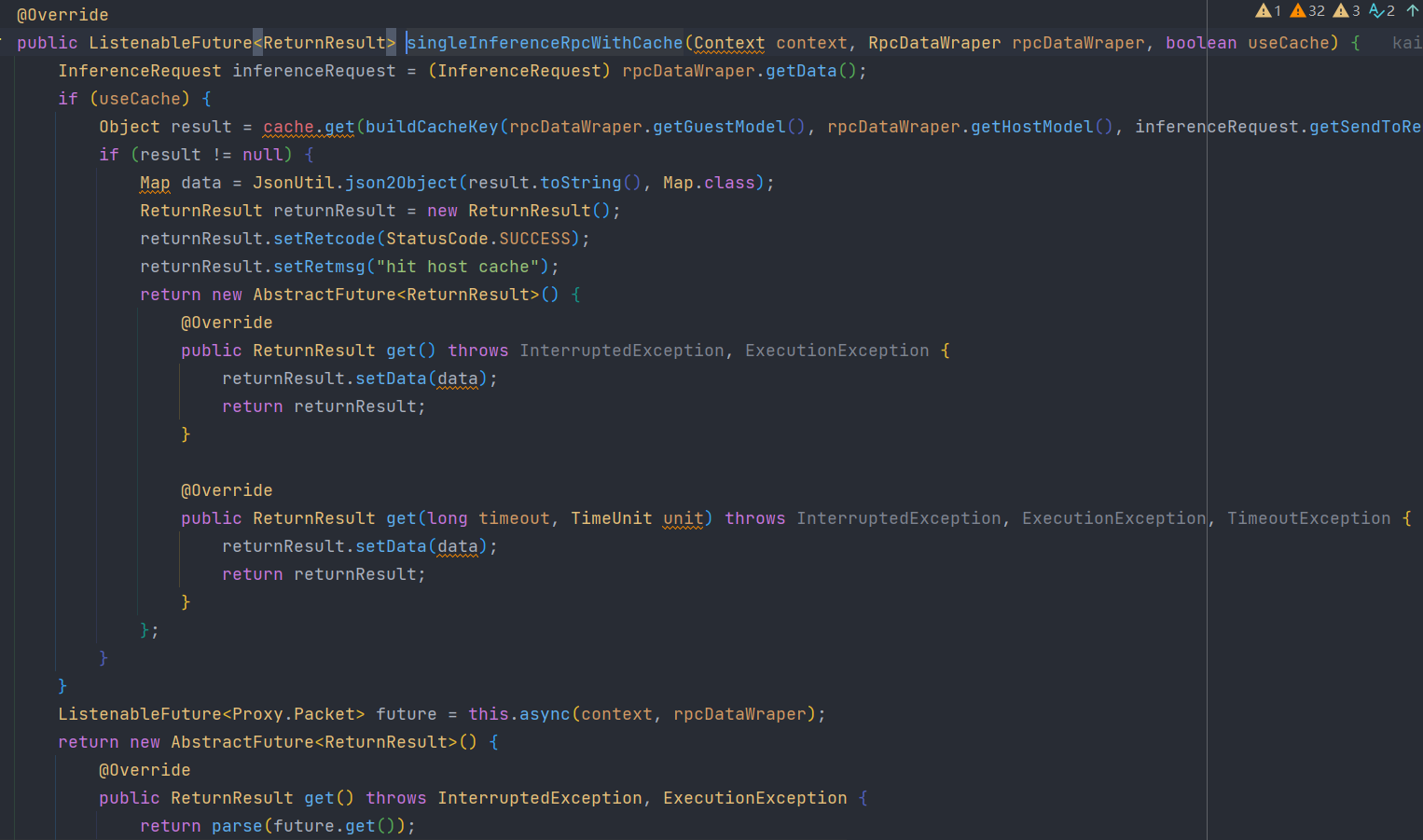

3.4.3 向host端发起预测请求image.pngimage.png

这里的代码逻辑总体可以分为三步：

  1. 判断本地缓存中有没有要预测的，有的话直接拿
  2. 向host端发起请求获取一个 ListenableFuture对象

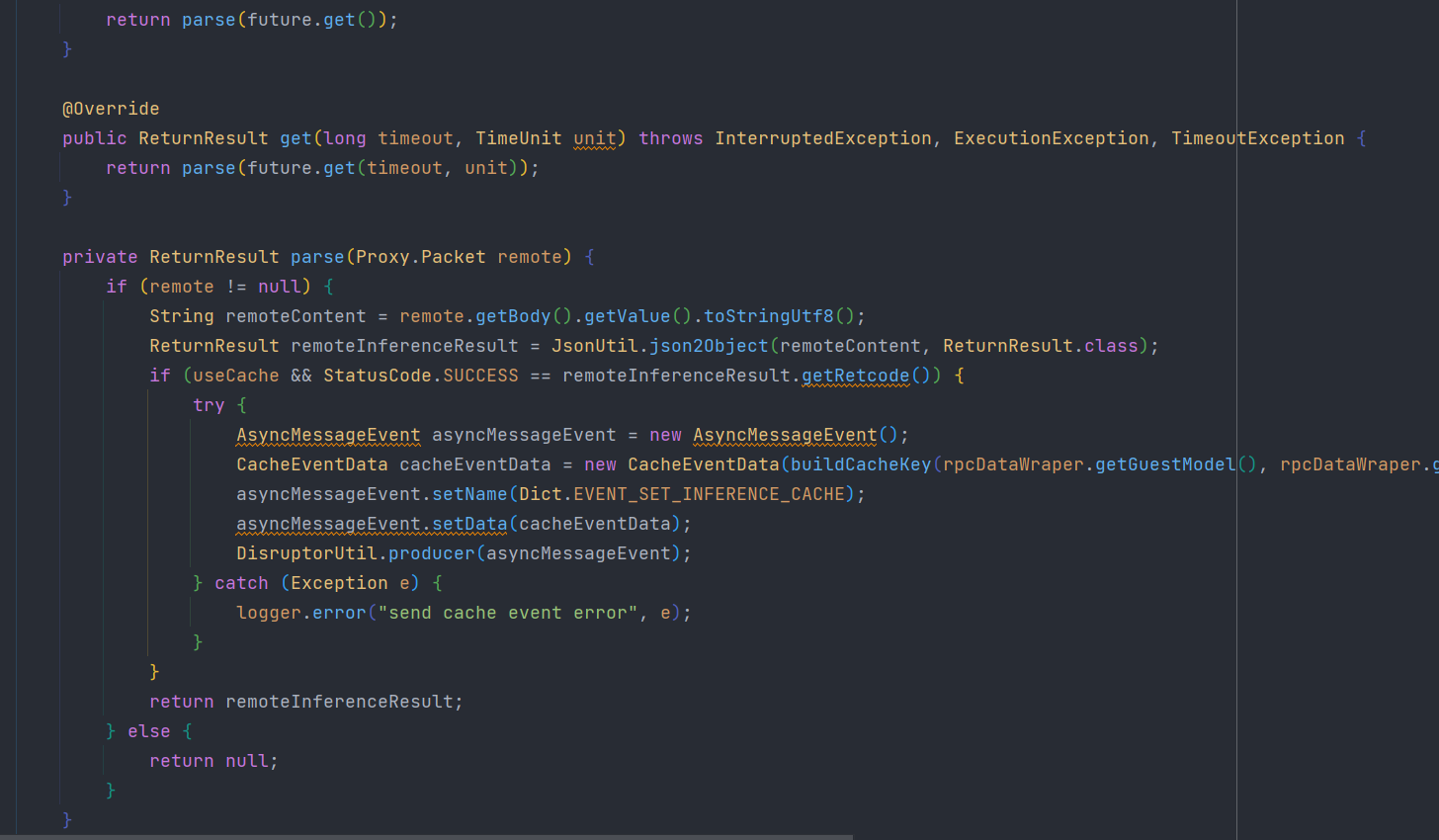

  3. 根据第二步的对象，返回一个AbstractFuture对象

第二步如何向host端发起请求是我们要关注的核心
第三步返回的对象，我们此时就默认它已经拿到了host端的结果，并且将在后面用于合并

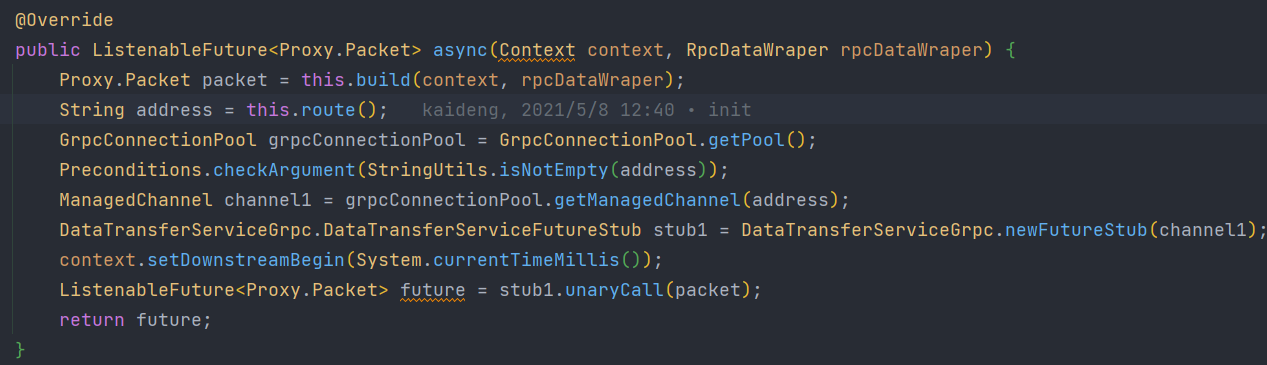

我们此处对第二步进行展开，我们来看看这个async到底做了什么
第一行代码，获取了要发给host端用于grpc传输的Packet对象
接下来就是通过grpc，向host端发送请求了
（在此声明：这里是最终结果发给host端，实际上这个请求是发给guest端的proxy，再转发给host端的proxy，最终再转发给host端的proxy，在每个proxy端和host的server端，都有对DataTransferService服务的unaryCall接口的具体实现，此处省略掉proxy端的转发，直接进入host端的server）

我们知道此时请求已经向host端发出了，且host端的server已经接到这个这个请求了，在进入host端前，我们还需要看看这个Packet究竟传输了什么东西

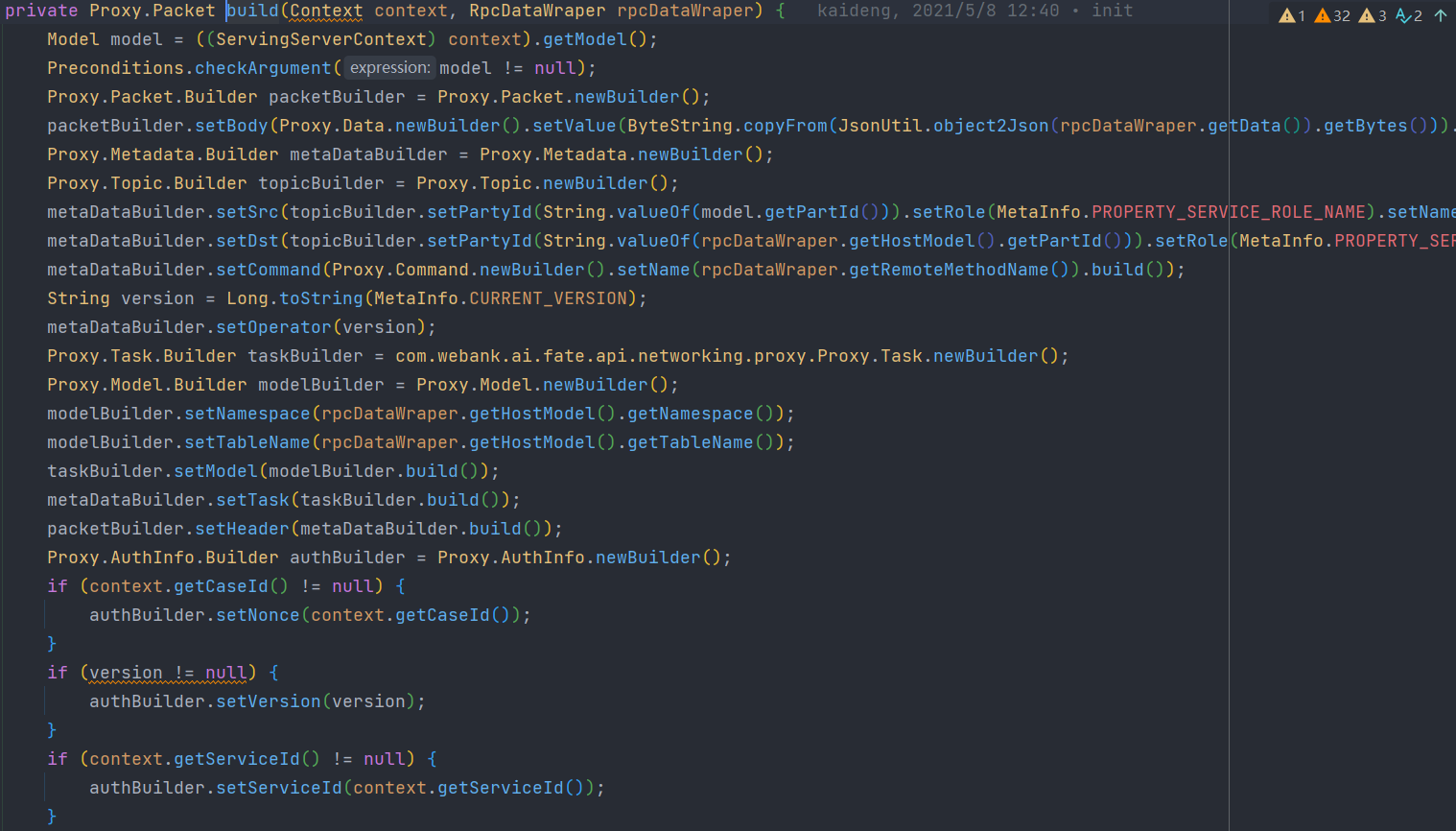

我们点开第一行代码的build函数

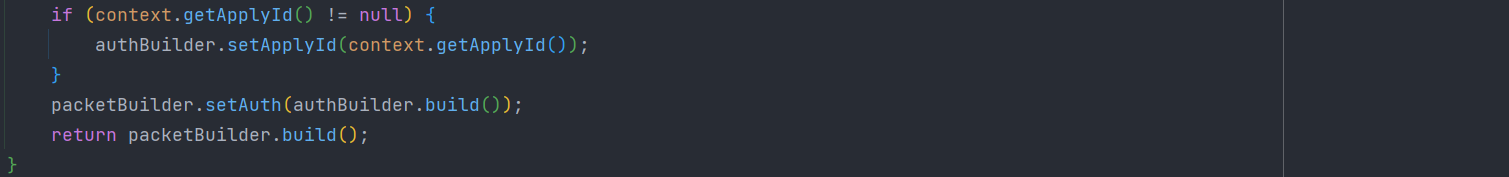

Packet包括了：模型信息、guest端partyId、host端partId、要调用的方法名称（制定了这个请求是预测请求）、version、serviceId、applyId、CaseId、host端表明和命名空间，以及认证的信息（认证信息在proxy端进行加入和鉴权，此处是空的，且认证默认在配置文件中是不开启的）

3.5 guest端server模块总结

  1. 对admin模块传来的数据进行解析，并获取本地模型和远程模型信息
  2. 向host端发起预测请求
  3. 在本地进行预测，并将host端传来的结果与本地的结果合并
  4. 将最终的结果返回给admin模块

3.6 HostInferenceService对grpc接口实现

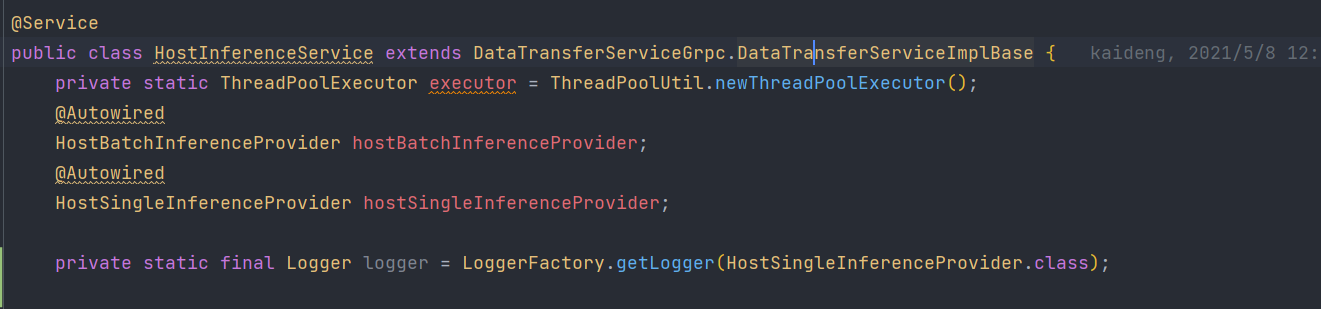

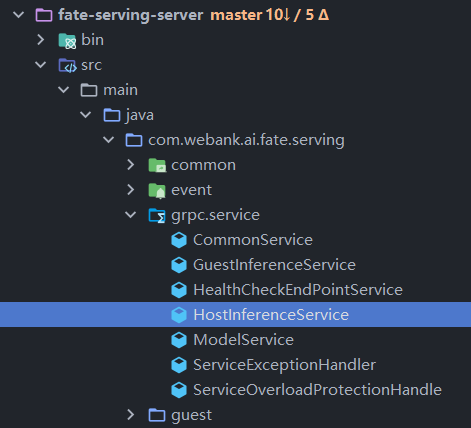

对于host端的server模块也有与 3.2章相同的grpc注册过程，我们直接看被注册的服务是如何实现的

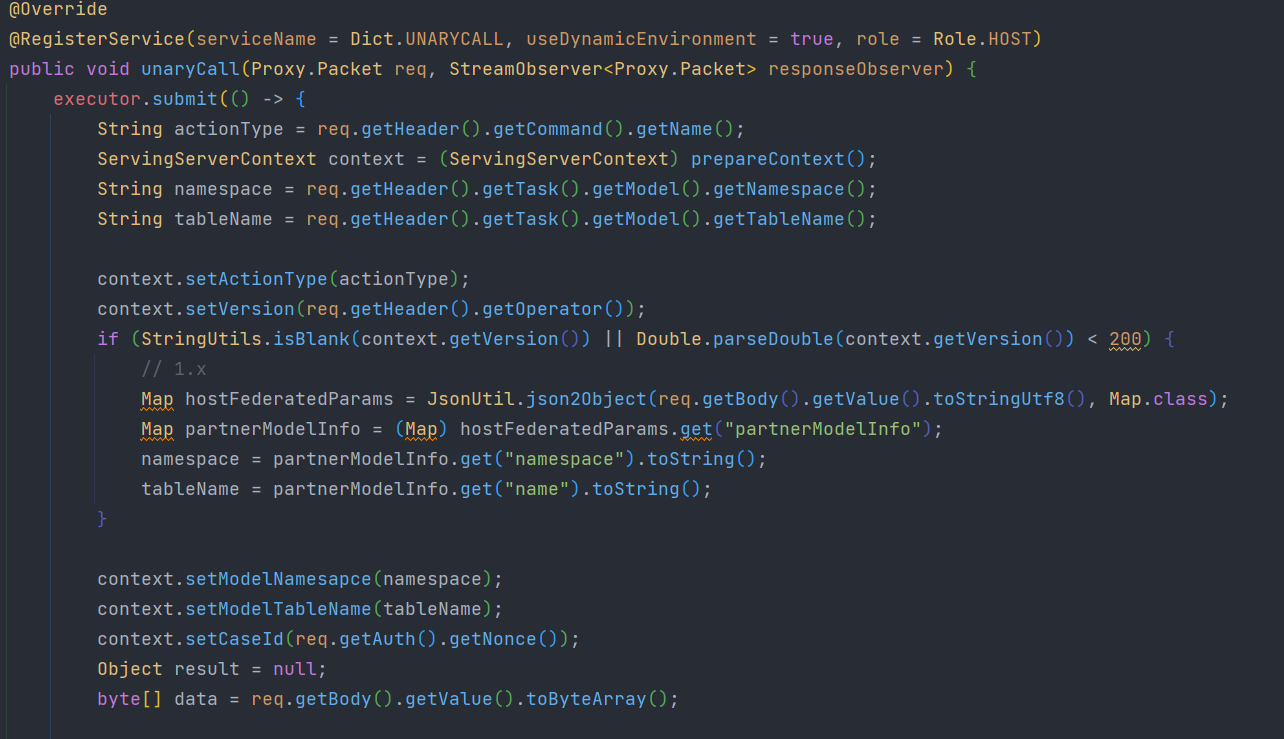

guest端的server向host端的server发起了一个叫unaryCall的grpc请求，那么host端应该有这个unaryCall的具体实现。

  1. 自动装配了…Provider，用于提供预测服务


  1. 对传过来的数据进行处理

此处在context中放入了namespace，tableName，actionType（跑哪个方法，这里是单例预测），版本信息，CaseId

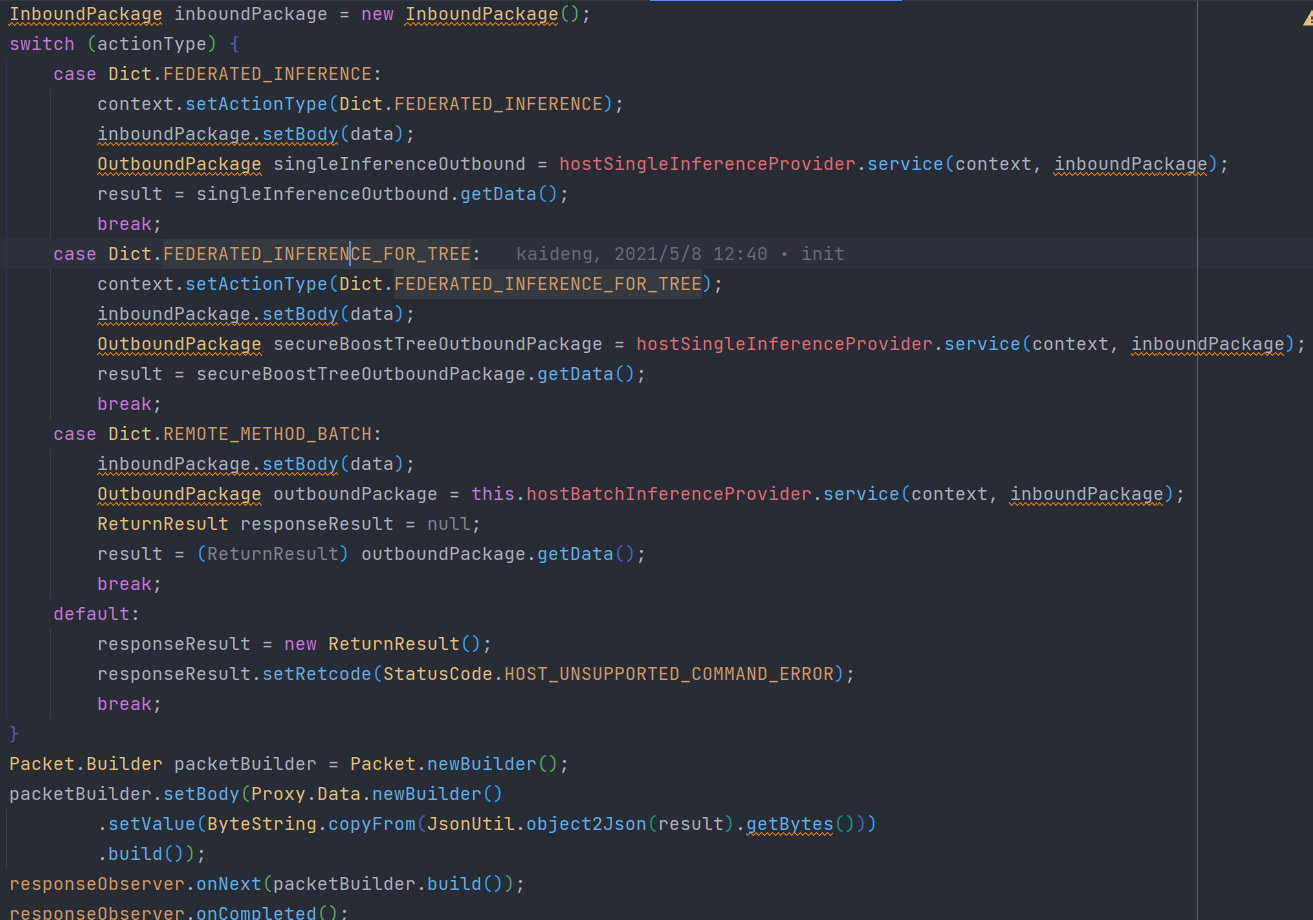

  1. 根据actionType获取结果，并将结果返回

由于我们请求的是单例预测，所以会进入第一个case，并且通过hostSingleInferenceProvider.service方法进行预测

3.7 HostSingleInferenceProvider


Provider工作流程:

  1. 跑拦截器
  2. 跑doService

3.7.1 拦截器预处理

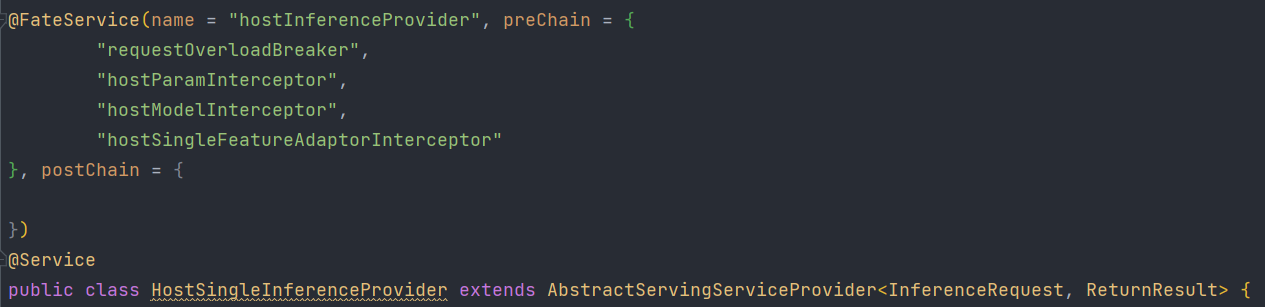

这里首先经过了4个拦截器：
在经历拦截器前
context：是一个 ServingServerContext 实例

  1.   - CaseId：guest端传来的
  2.   - tableName：表名
  3.   - nameSpace：表的命名空间
  4.   - version：版本信息
  5.   - actionType：跑哪个方法

inboundPackage：它的body是InferenceRequest的byte形式，包括了 sendToRemoteFeatureData

  1.   - sendToRemoteFeatureData 用于根据指定的id或自定义的参数获取数据，自定义要改源码
  1. RequestOverloadBreaker（用于做请求过载的熔断）

这个类只是为了安全检测，此处不进行展开

context：

  1.   - CaseId：guest端传来的
  2.   - tableName：表名
  3.   - nameSpace：表的命名空间
  4.   - version：版本信息
  5.   - actionType：跑哪个方法

inboundPackage：它的body是InferenceRequest的byte形式，包括了 sendToRemoteFeatureData（byte）

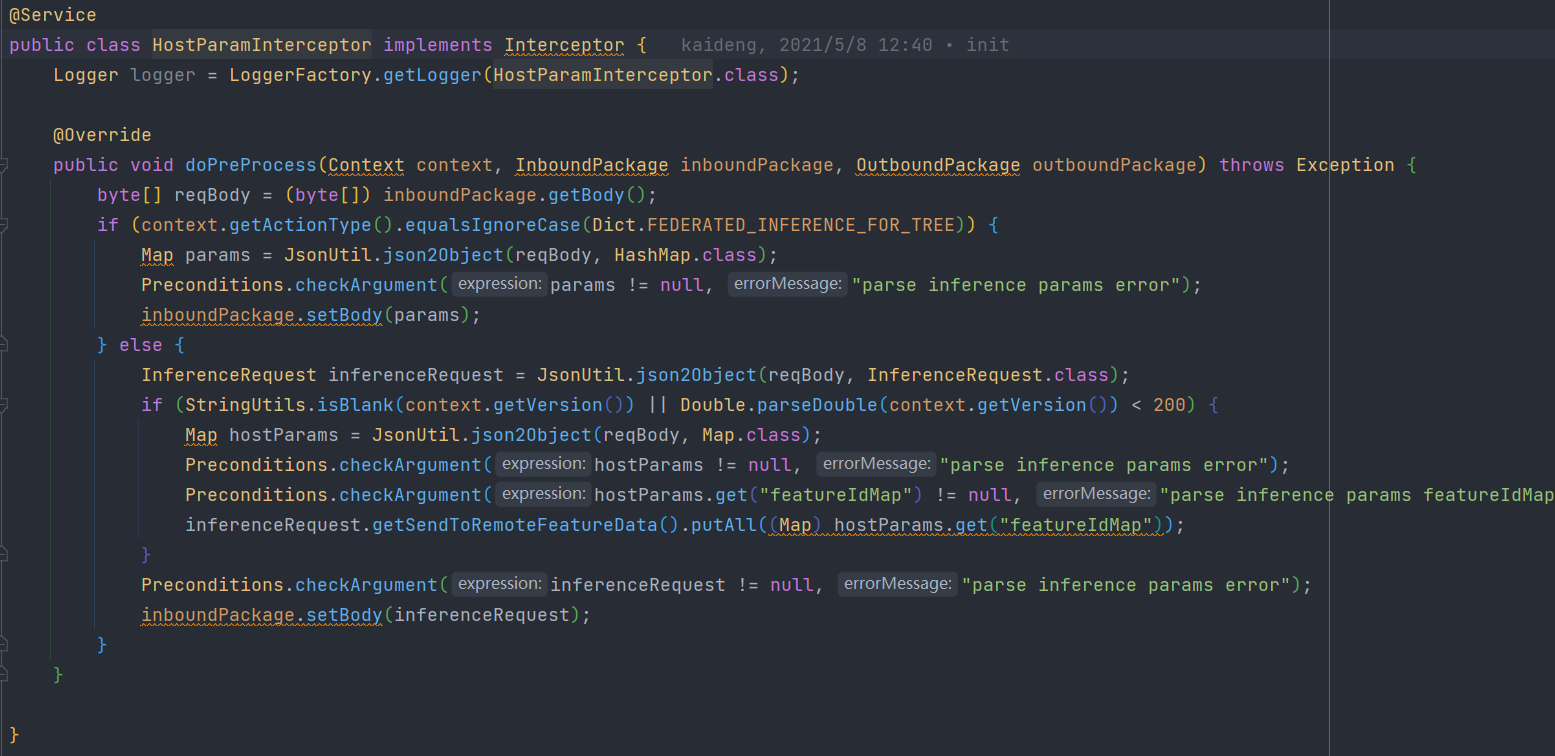

  1. HostParamInterceptor（用于解析byte形式的InferenceRequest实例，解析后进行参数检查）

这里根据请求类型走的是else的代码块
首先先将byte形式的InferenceRequest通过JsonUtil转换成InferenceRequest实例
之后给将inboundPackage的body设置为InferenceRequest的实例，这个实例包含sendToRemoteFeatureData
接下来对这些参数进行了非空检查

context：

  1.   - CaseId：guest端传来的
  2.   - tableName：表名
  3.   - nameSpace：表的命名空间
  4.   - version：版本信息
  5.   - actionType：跑哪个方法

inboundPackage：InferenceRequest实例，包括了 sendToRemoteFeatureData

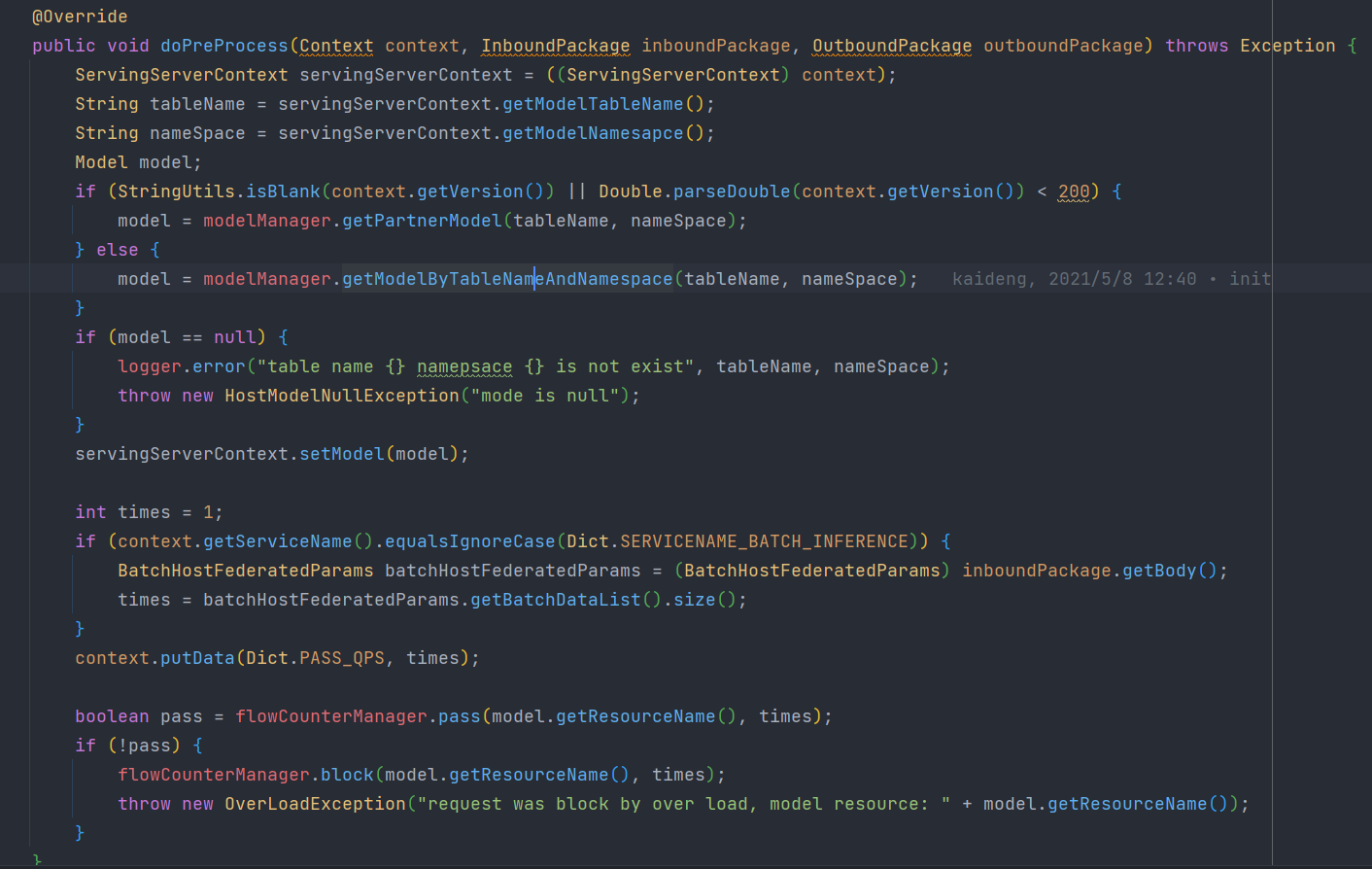

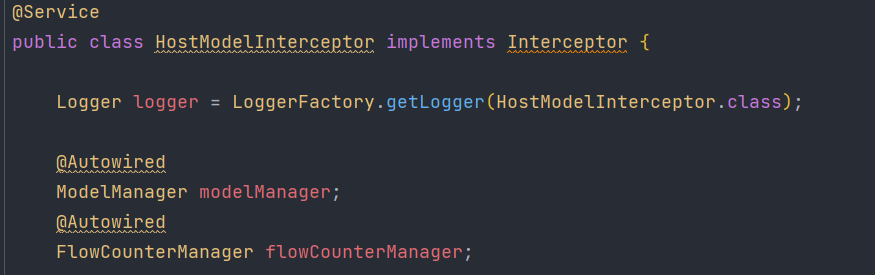

  1. HostModelInterceptor

首先通过guest传来的tablename和nameSpace
然后然后做了一个流量控制

context：

  1.   - CaseId：guest端传来的
  2.   - tableName：表名
  3.   - nameSpace：表的命名空间
  4.   - version：版本信息
  5.   - actionType：跑哪个方法
  6.   - model：用于推理的模型

inboundPackage：InferenceRequest实例，包括了 sendToRemoteFeatureData

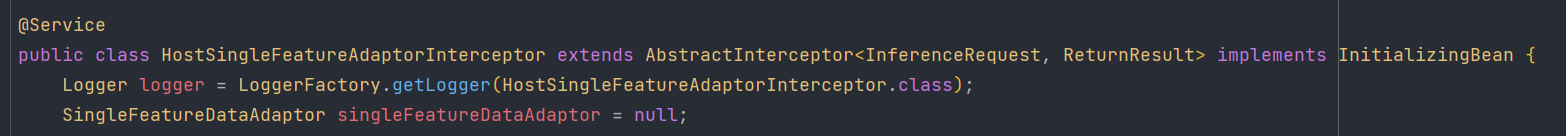

  1. HostSingleFeatureAdaptorInterceptor

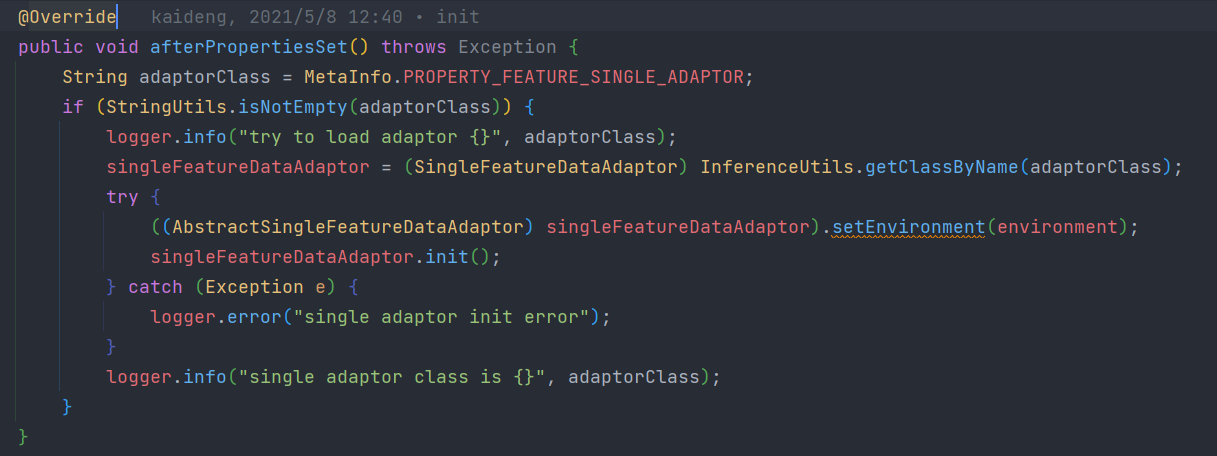

这个拦截器实现了一个InitializingBean，会在初始化的时候执行afterPropertiesSet方法
这里首先会获取一个Adaptor用于处理sendtoRemoteFeatureData中的参数，来获取用于预测的数据源

Adpator如何编写见：
https://www.yuque.com/docs/share/e221cf05-7017-499f-9609-b2eadafd6147?# 《FateServing Adapter开发》

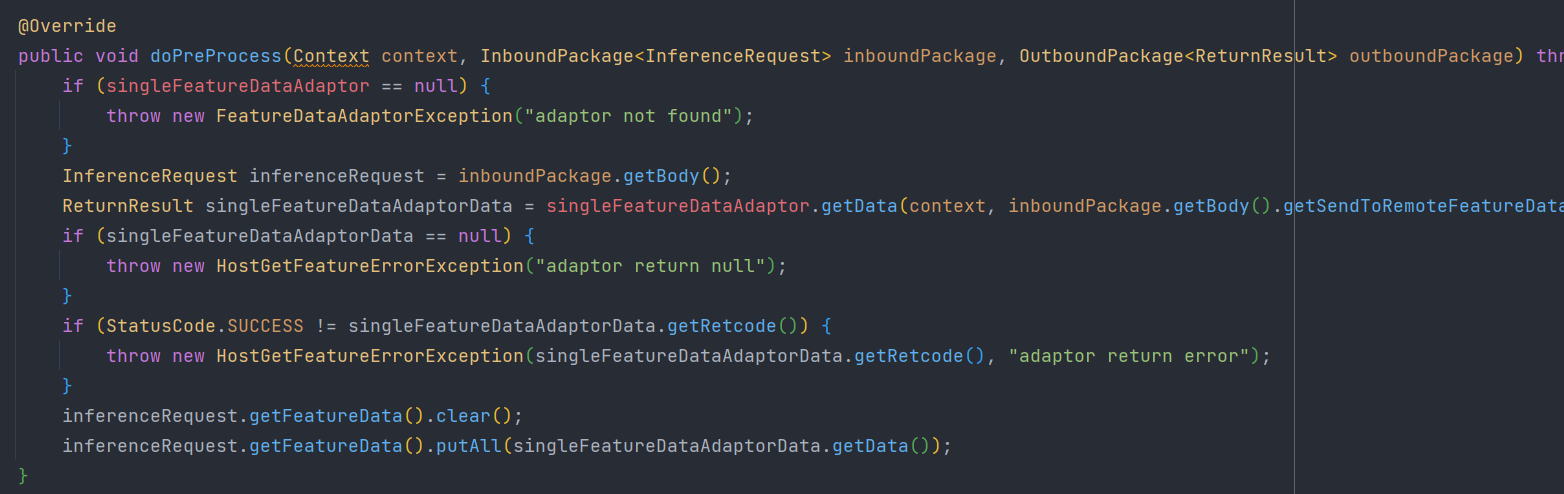

然后执行doPreProcess方法进行拦截
Adptor获取了数据源，数据源被放进inferenceRequest中

context：

  1.   - CaseId：guest端传来的
  2.   - tableName：表名
  3.   - nameSpace：表的命名空间
  4.   - version：版本信息
  5.   - actionType：跑哪个方法

inboundPackage：InferenceRequest实例，包括了 sendToRemoteFeatureData、获取的数据源

3.7.2 执行federatedInference进行预测

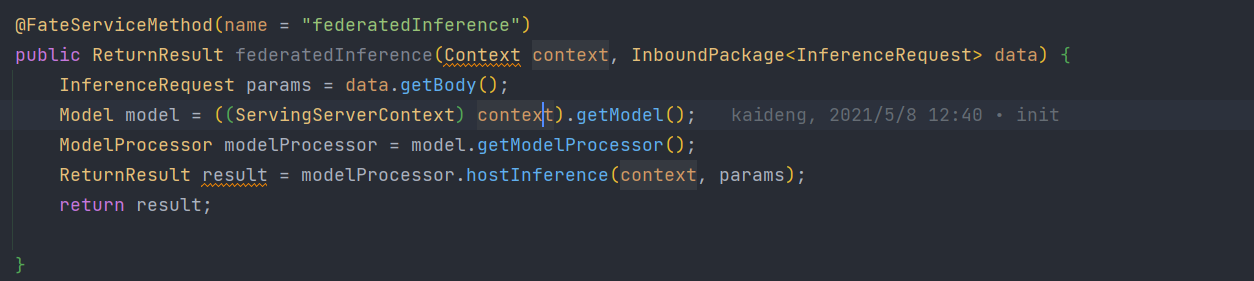

这里HostSingleInferenceProvider由于没有对doService方法进行重写，所以会根据context中的ActionType选择执行的函数，我们进行的是单例预测，所以actionType为federatedInference
最终进入hostInference进行预测

3.8 双方预测过程与结果合并

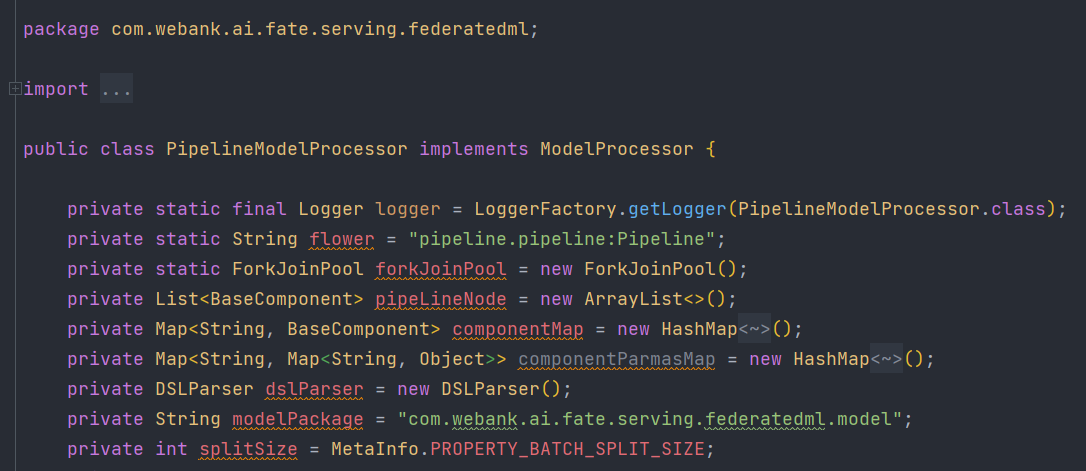

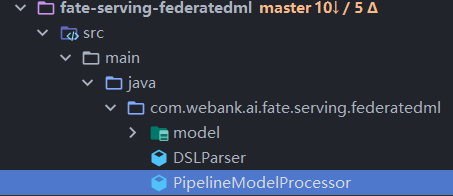

上文 3.4.2 章所用到的guestInference与 3.7.2 章的hostInference最终都会在同一个类中处理

3.8.1 host端预测

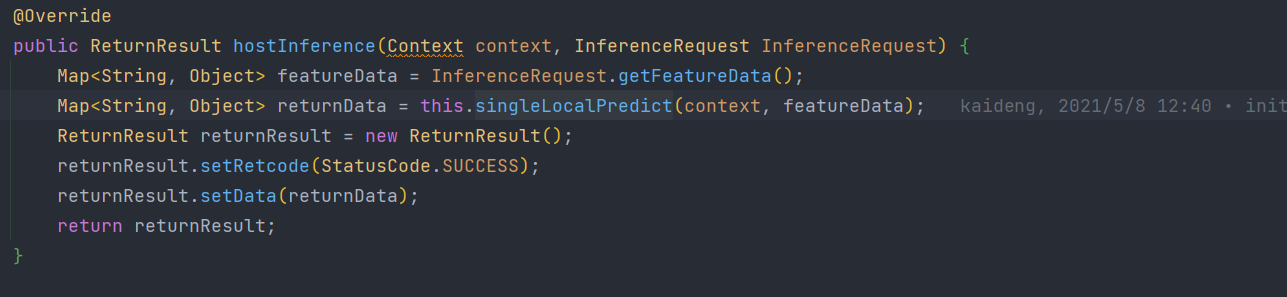

host端执行hostInference方法

  • 里面只执行一个本地预测singleLocalPredict方法，并将预测的结果返回给guest端

    3.8.2 guest端预测

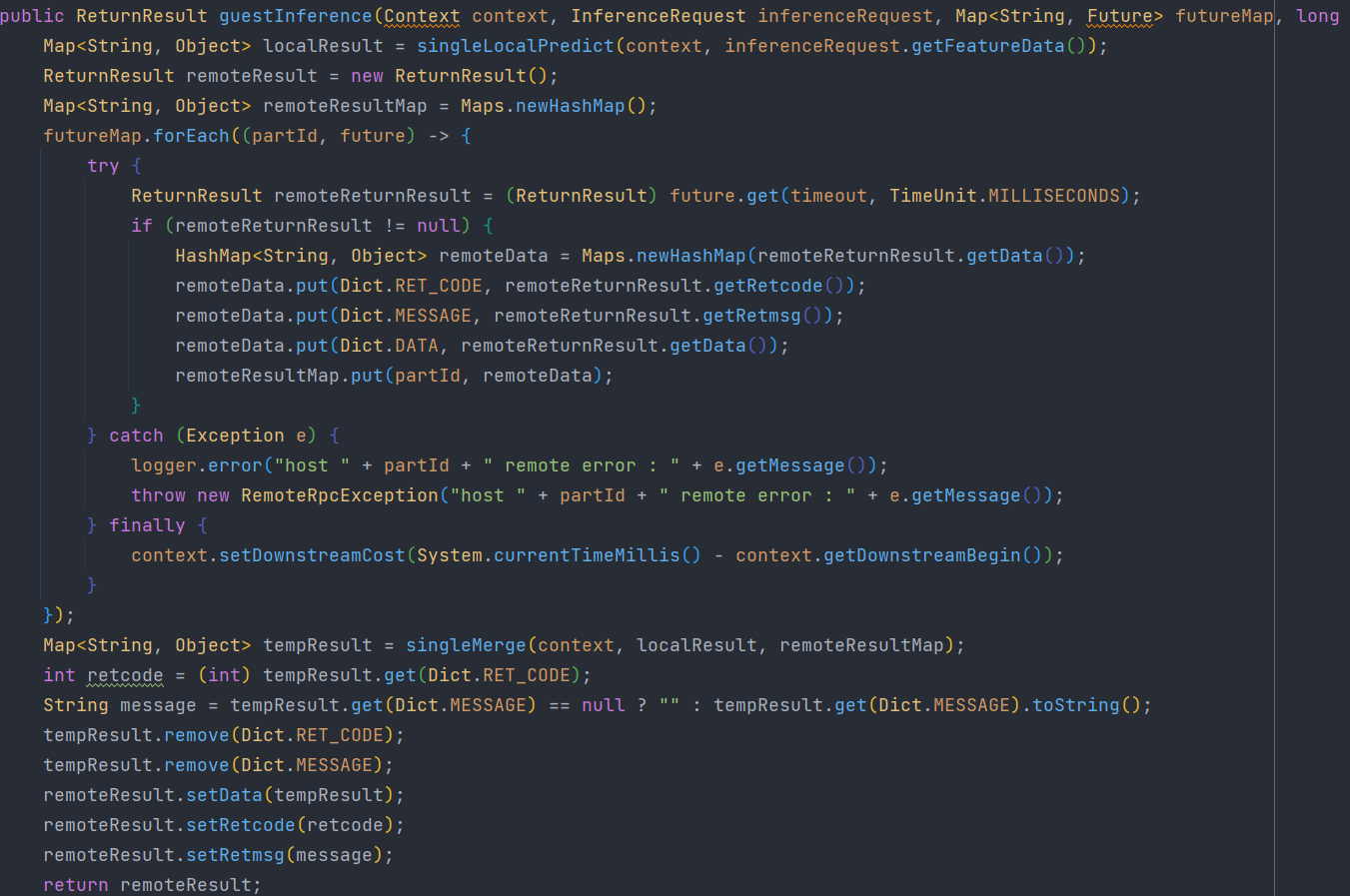

    guest端执行了guestInference

  • 首先进行本地预测singleLocalPredict

  • 然后将多个host端的结果存进remoteResultMap中（通过future实现guest端与host端同步预测）
  • 执行singleMerge将本地预测的结果与host端传来的结果进行合并

3.8.3 本地预测singleLocalPredict

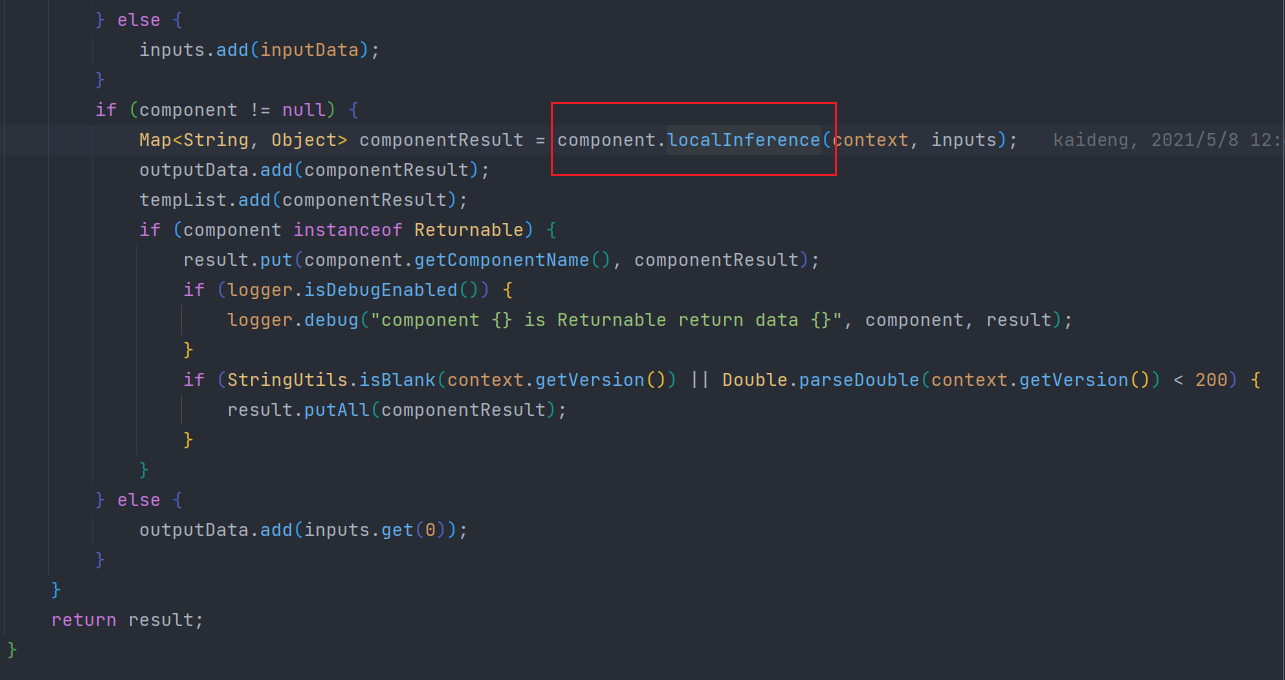

这里首先获取了算法组件，然后通过每个算法组件节点以上一个组件的结果为参数进行处理
最终经过所有的组件后得到最终的结果

四、预测算法

五、合并算法
