简介

plugin.layout.forceAtlas2 实现了图布局算法 Force Atlas 2 [链接]。它是一种力导布局算法，致力于给出一个图的可读布局形状。该算法可以结合多种技术，例如 Barnes Hut 模拟（用于加速）、依赖度数的斥力等。相比于传统的力导算法，该算法在计算力时更关注于节点的度数，这样能够使得图布局的可读性更高、更美观。

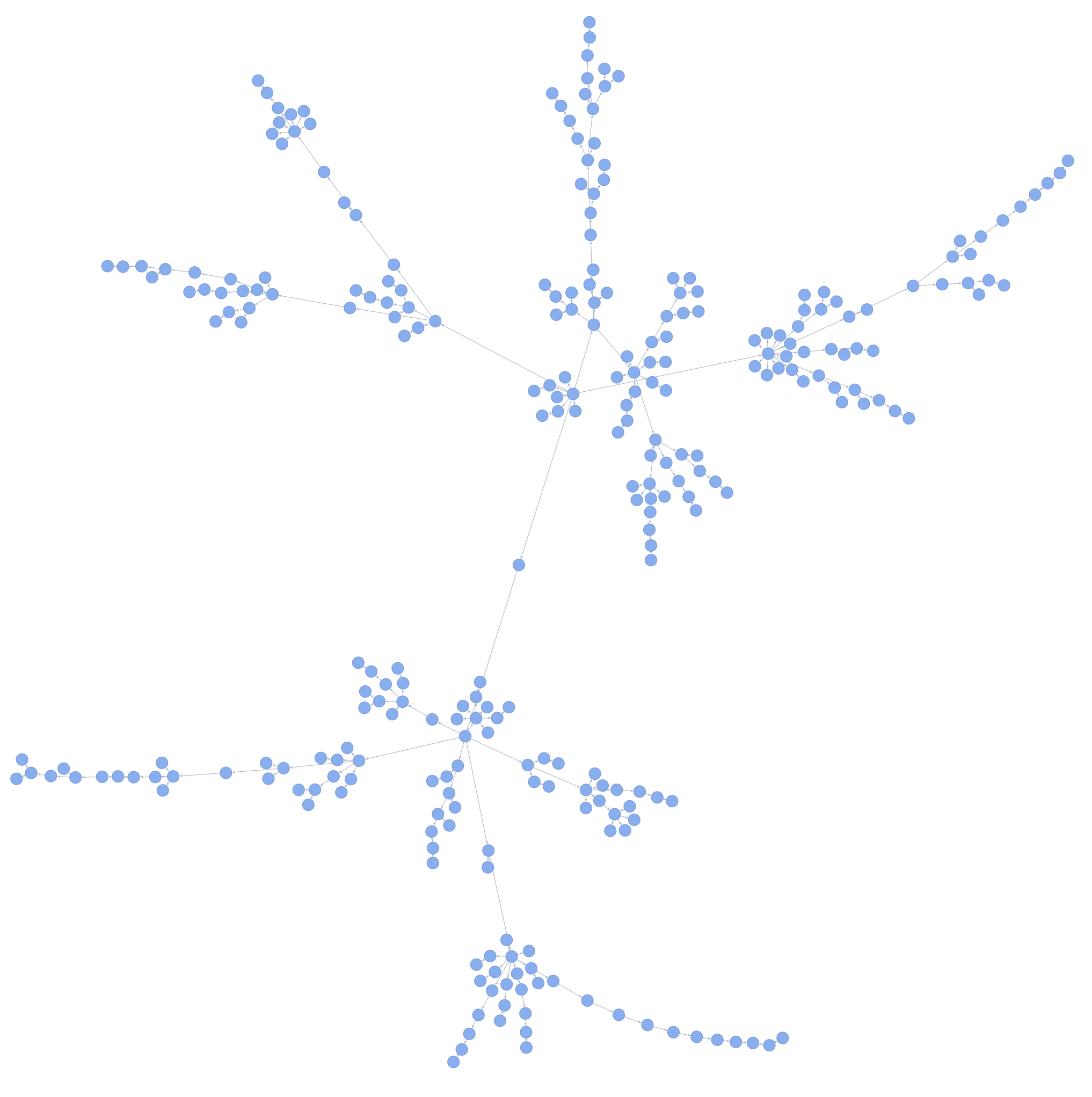

FA2 力导图布局算法 plugin.layout.forceAtlas2 - 图2原文信息：

ForceAtlas2, A Continuous Graph Layout Algorithm for Handy Network Visualization

作者信息：

  1. Mathieu Jacomy
  2. Sebastien Heymann
  3. Tommaso Venturini
  4. Mathieu Bastian
  6. MM. Jacomy and Venturini are with Sciences Po, medialab.
  7. M. Heymann is with LIP6 - CNRS - Universite Pierre et Marie Curie.
  8. M. Bastian is with the Gephi Consortium.

安装

在 HTML 中引用文件：

  1. <script src="https://unpkg.com/@antv/g6/build/plugin.layout.forceAtlas2.js"></script>

或在 npm 中引用：

  1. import '@antv/g6/build/plugin.layout.forceAtlas2';

参数

参数 说明 类型 默认值
kr 斥力参数。kr 越大，布局将更加松弛。 number 10
kg 重力参数。kg 越大，布局被更吸引向中心，特别是有多个子图时，越大的 kg 值，会使得子图之间更加紧凑。 number 1.0
mode 算法模式。’normal’：一般模式。 ‘linlog’：linlog 模式，图上的聚类将会更加紧凑。 string ‘normal’
prevOverlapping 是否开启防止节点重叠。 boolean false
dissuadeHubs 是否开启 Dissuade Hubs 模式。true: 相对于出度更高的点（ hubs ），具有更高入度的点（ authorities ）将会被置于更中心的位置。 boolean false
barnesHut 在计算斥力时，是否开启 Barnes Hut 优化 [链接]。true：开启，计算复杂度将从 O(N2) 下降到 O(N log N)。需要注意的是，在小规模的图上开启此优化可能会起到反作用，因为该优化使用四叉树需要在每次迭代中重构。建议在图中点数在300以上时使用。 boolean false
ks 控制全局速度。 number 0.1
ksmax 最大全局速度。 number 10
tao 全局抖动的容差。 number 0.1
maxIteration 最大迭代次数。建议：点数在区间 [0, 50] 时设置为700， [51, 100] 时设置为1000，更多点数需要增大该数值。 number 1500
useWorker 是否使用 webworker 运行计算。 boolean true

使用

实例化插件对象：

  1. const Layout = G6.Plugins['layout.forceAtlas2'];
  2. const layoutParams = {
  3.         maxIteration: 1500,
  4.         prevOverlapping: true,
  5.         kr: 15,
  6.         mode: 'normal',
  7.         barnesHut: false,
  8.         ks: 0.1,
  9.         dissuadeHubs: false
  10.       };
  11. const layout = new Layout(layoutParams)

在实例化 Graph 时作为插件插入：

  1. const graph = new G6.Graph({
  2.       container: 'mountNode',
  3.       plugins: [ layout ]
  4.     });
