我们在分析电源电路的时候，经常提到“防浪涌”这个词，那么究竟什么是浪涌呢？

什么是浪涌？

大家觉得“海浪”是什么样的？原本平静的海面，突然巨浪袭来，甚至可以把游船拍翻。
你可以把平静的海面类比为正常工作的电压，而海浪就相似于浪涌，瞬时出现的远超正常工作电压的瞬时过电压。

浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

可能引起浪涌的原因也有很多：重型设备、短路、电源切换或大型发动机，咱们最常见的，比如，开发板上电的瞬间，按下电源开关键的时候，甚至是插拔USB头的时候。

浪涌的特点

最大的特点就是——快！

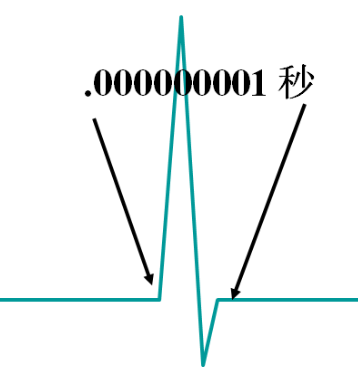

浪涌产生的时间非常短，大概在微微秒级。
第二个特点就是——猛！

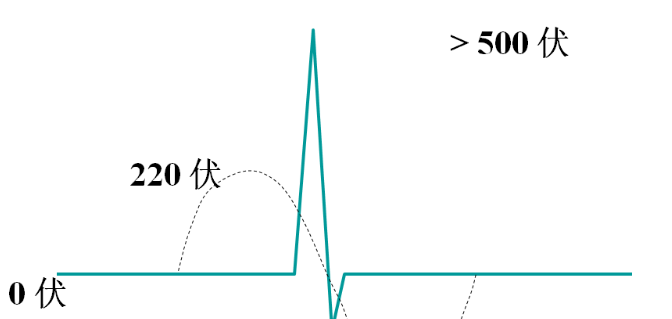

浪涌出现时，电压电流的幅值超过正常值的两倍以上。

浪涌怎么来的？

简单点来说：
外部：因为雷击，雷神之锤或雷震子路过
内部：用电设备的开关

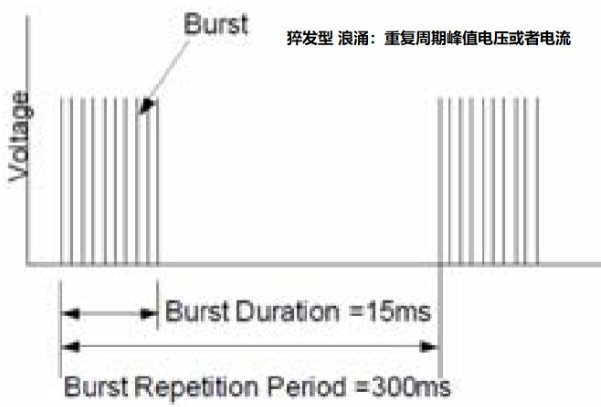

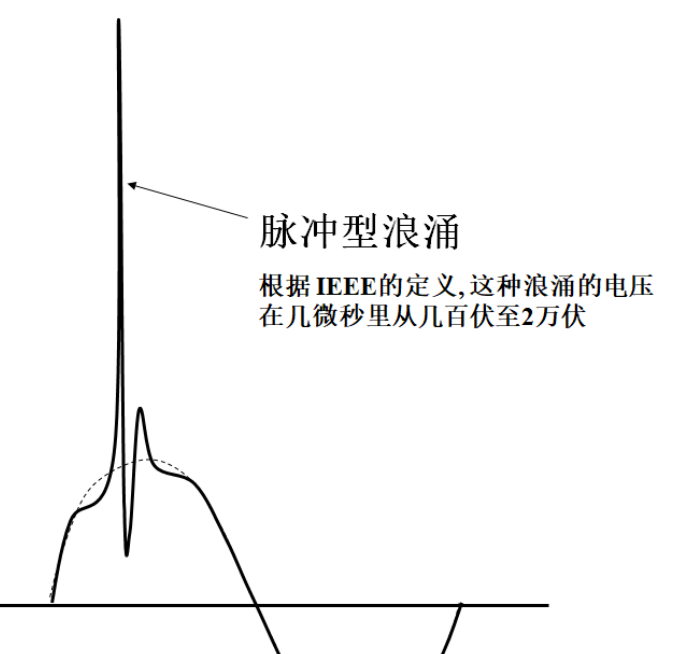

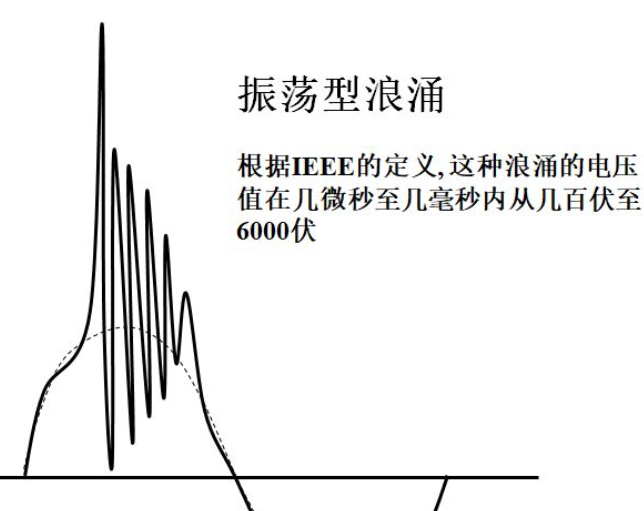

浪涌也分类？

怎么抑制浪涌？（几个实例）

实例一

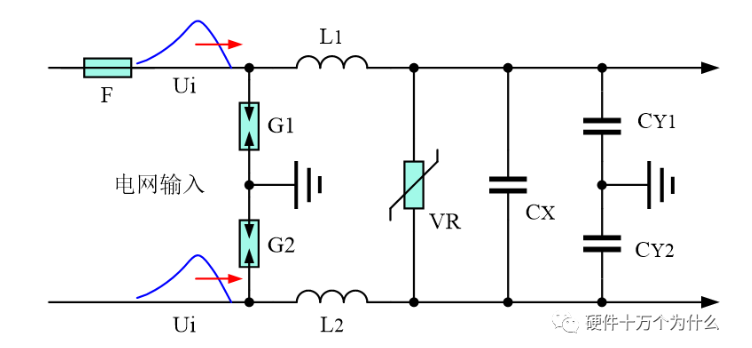

上图是一个可抗击较强雷电浪涌脉冲电压的电原理图，

• G1、G2为气体放电管，主要用于对高压共模浪涌脉冲抑制，对高压差模浪涌脉冲也同样具有抑制能力；
• VR为压敏电阻，主要用于对高压差模浪涌脉冲抑制。
• 以及X于Y两类安规电容，分别针对差模和共模浪涌

经过G1、G2和VR抑制后，共模和差模浪涌脉冲的幅度和能量均大幅度降低。
G1、G2的击穿电压可选1000Vp~3000Vp，VR的压敏电压一般取工频电压最大值的1.7倍。
G1、G2击穿后会产生后续电流，一定要加保险丝以防后续电流过大使线路短路。

实例二

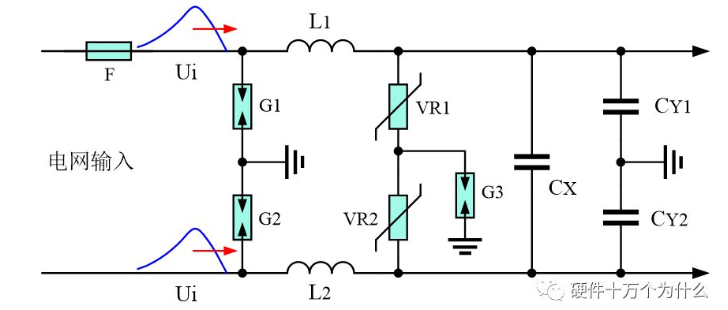

增加了两个压敏电阻VR1、VR2和一个放电管G3，主要目的是加强对共模浪涌电压的抑制；
由于压敏电阻有漏电流，而一般电子产品都对漏电流要求很严格（小于0.7mAp），所以图中加了一个放电管G3，使平时电路对地的漏电流等于0。
G3的击穿电压要远小于G1、G2的击穿电压，采用G3对漏电隔离后，压敏电阻VR1或VR2的击穿电压可相应选得比较低，VR1、VR2对差模浪涌电压也有很强的抑制作用。

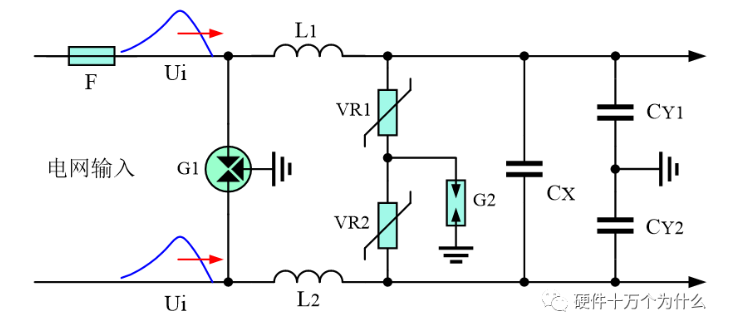

实例三

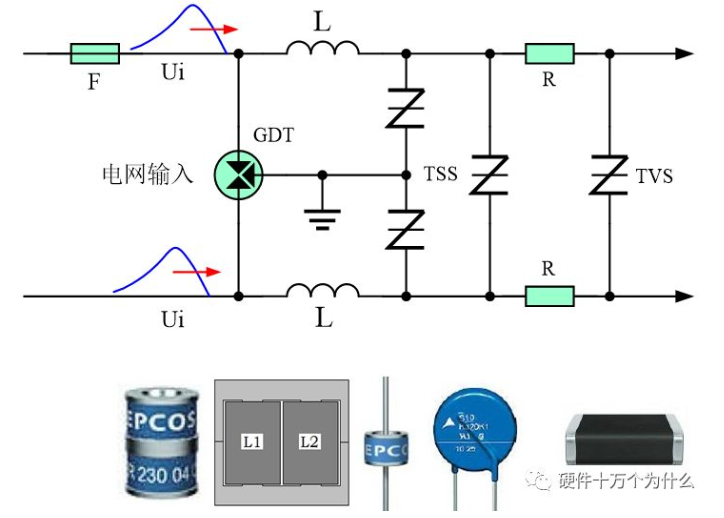

G1是一个三端放电管，它相当于把两个二端放电管安装在一个壳体中，用它可以代替上面两个实例中的G1、G2放电管。
除了二端、三端放电管之外，放电管还有四端、五端的，各放电管的用途也不完全相同。

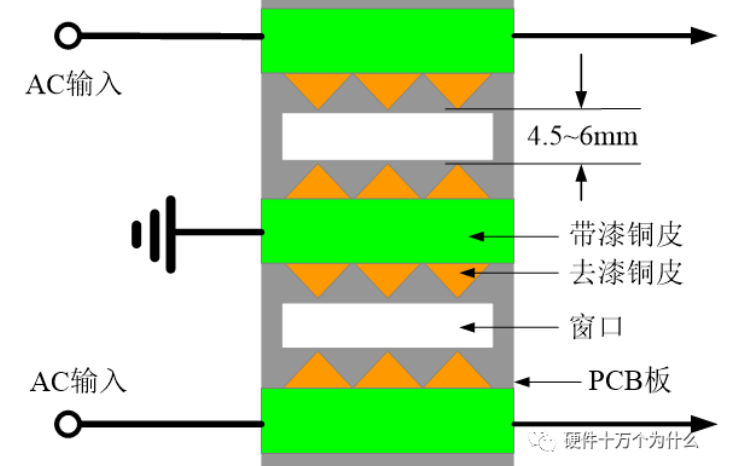

实例四 PCB板上制作避雷装置

在PCB板上直接制作放电避雷装置，可以代替防雷放电管，可以抑制数万伏共模或差模浪涌电压冲击，避雷装置电极之间距离一般要求比较严格，输入电压为AC110V时，电极之间距离可选4.5mm，输入电压为AC220V时，可选6mm；避雷装置的中间电极一定要接到三端电源线与PCB板连接的端口上。

注意 各种防雷器件的连接

避雷器件的安装顺序不能搞错，放电管必须在最前面，其次是浪涌抑制电感和压敏电阻（或放电管），再其次才是半导体TVS闸流管或X类电容及Y类电容。

大家记住实例一和最后这个注意就足够了，因为我们针对的毕竟是弱电环境，要求没那么高，而且大家常见的其实也就这一种。
