锚点射线优化

锚点射线交互视觉优化
3 Dof 射线交互优化
资料源
- https://www.zhihu.com/question/46254124">《如何评价 Google IO 2016 发布的 VR Daydream 及其遥控器的交互？》https://www.zhihu.com/question/46254124
- The making of Designing Holograms
- 《如何评价Hololens使用gaze定位cursor的交互》
- Hololens OS 交互高清视频
- 《Leap Motion这三个实验告诉你手势还能实现这些操作》
- Cursors/MIcrosoft Mixed Reality Documents for Design
- LITHO controller：The mouse was for the computer. The …….. is for Augmented Reality.
- Why Your Mouse Cursor Looks The Way It Does

锚点射线交互视觉优化

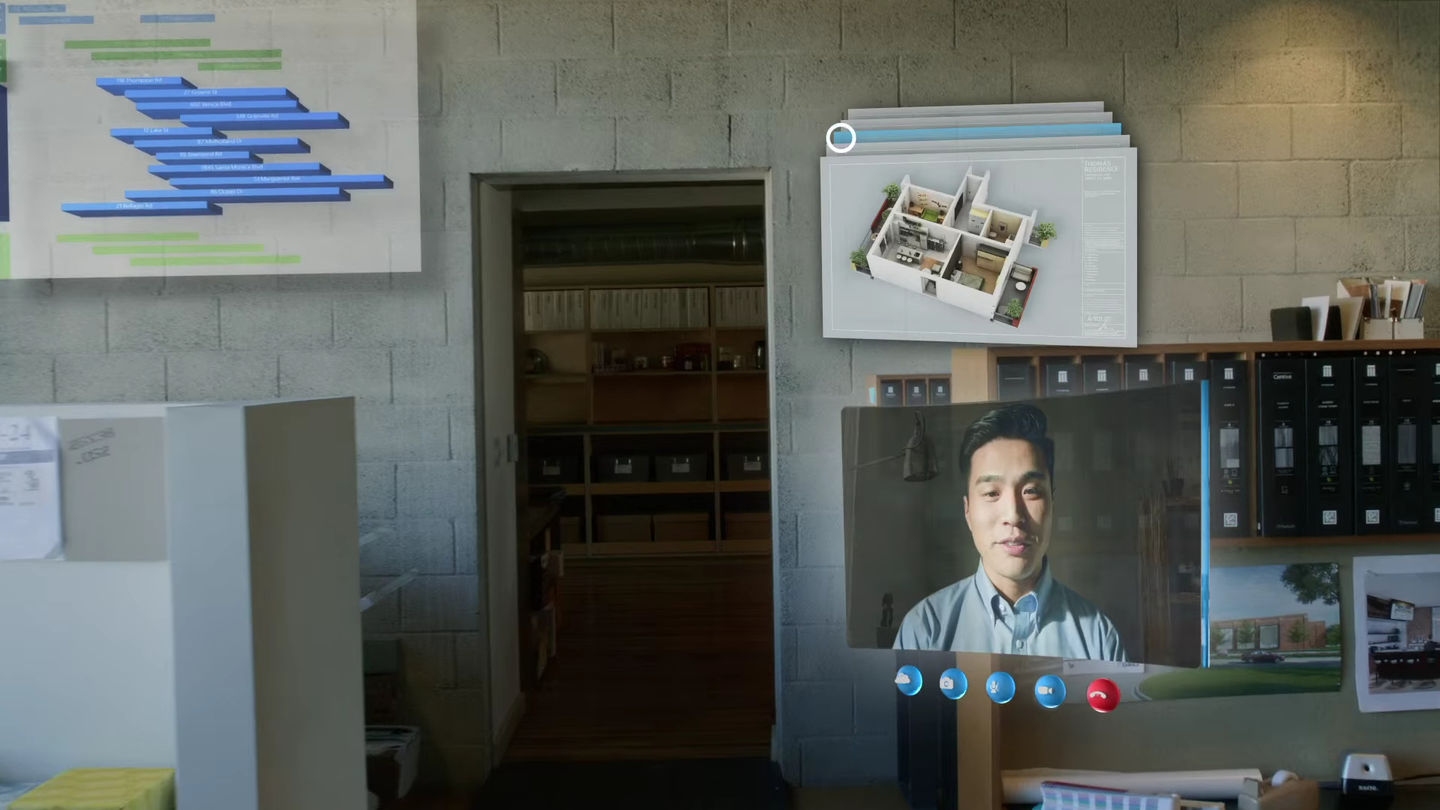

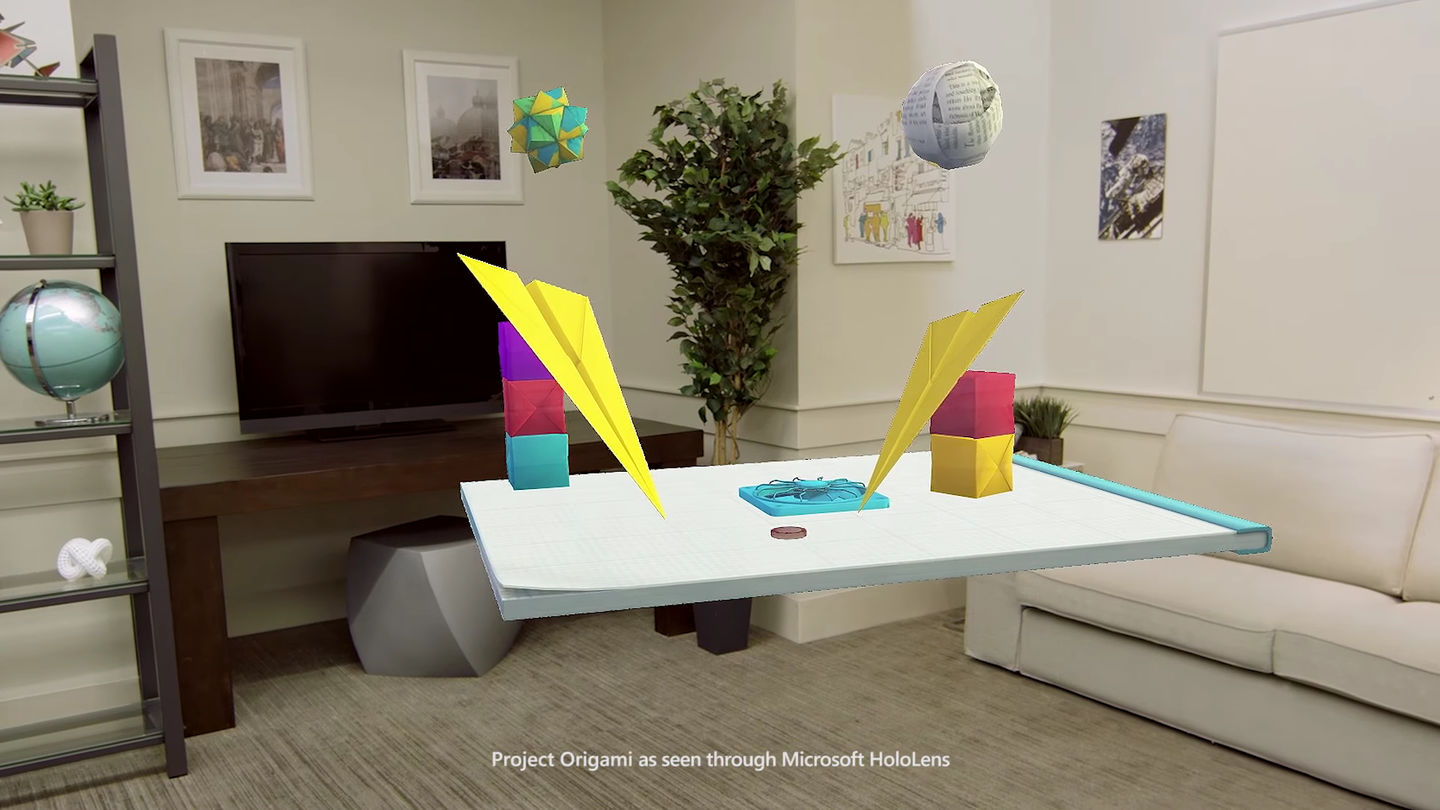

1. surface-locking：锚点Cursor贴着虚拟物体表面，增强虚拟物体的立体感。

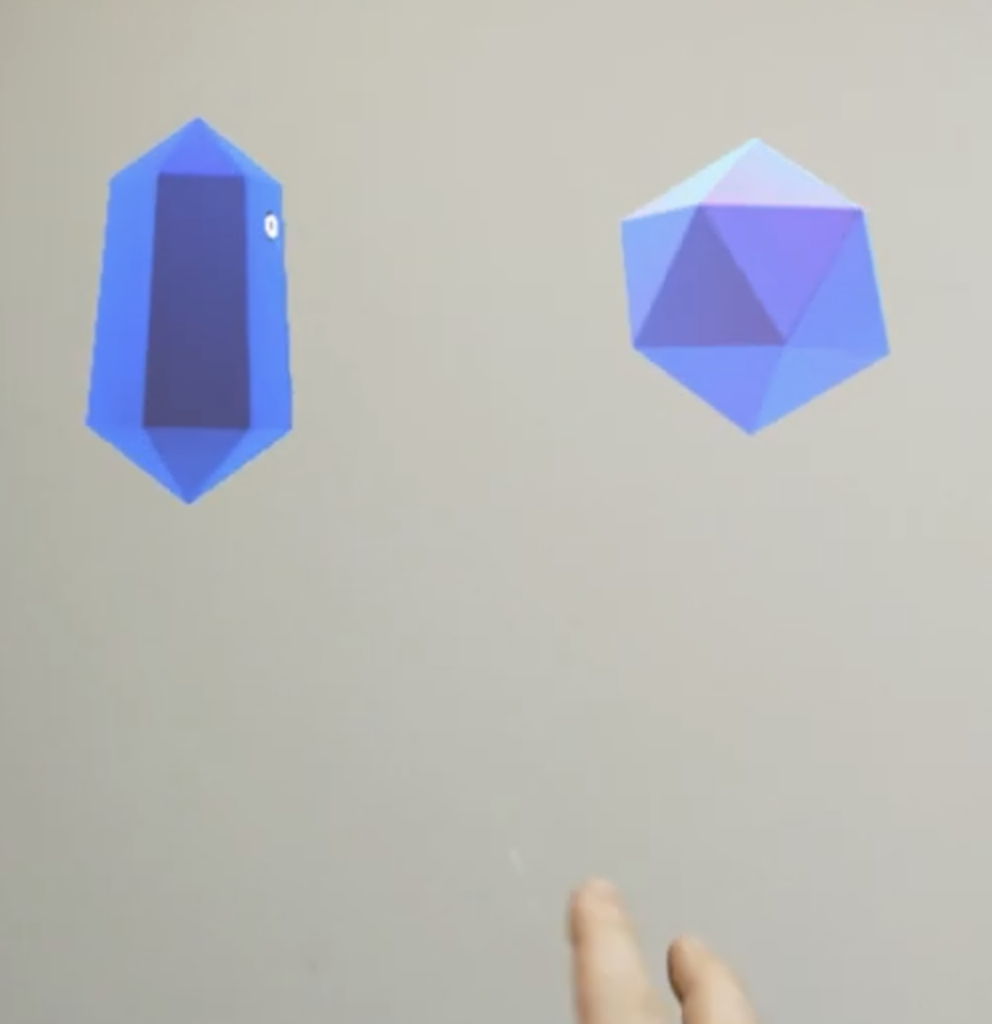

当你的 cursor 靠近可交互控件的时候，cursor 会被吸上去（系统告诉你：这个物体可以交互）。
截屏2021-06-24 下午5.00.38.png 截屏2021-06-24 下午5.00.57.png
try-out-2 (1).gif

当 cursor 放在可交互的物体上时，整个物体被蓝色的泡泡包住。

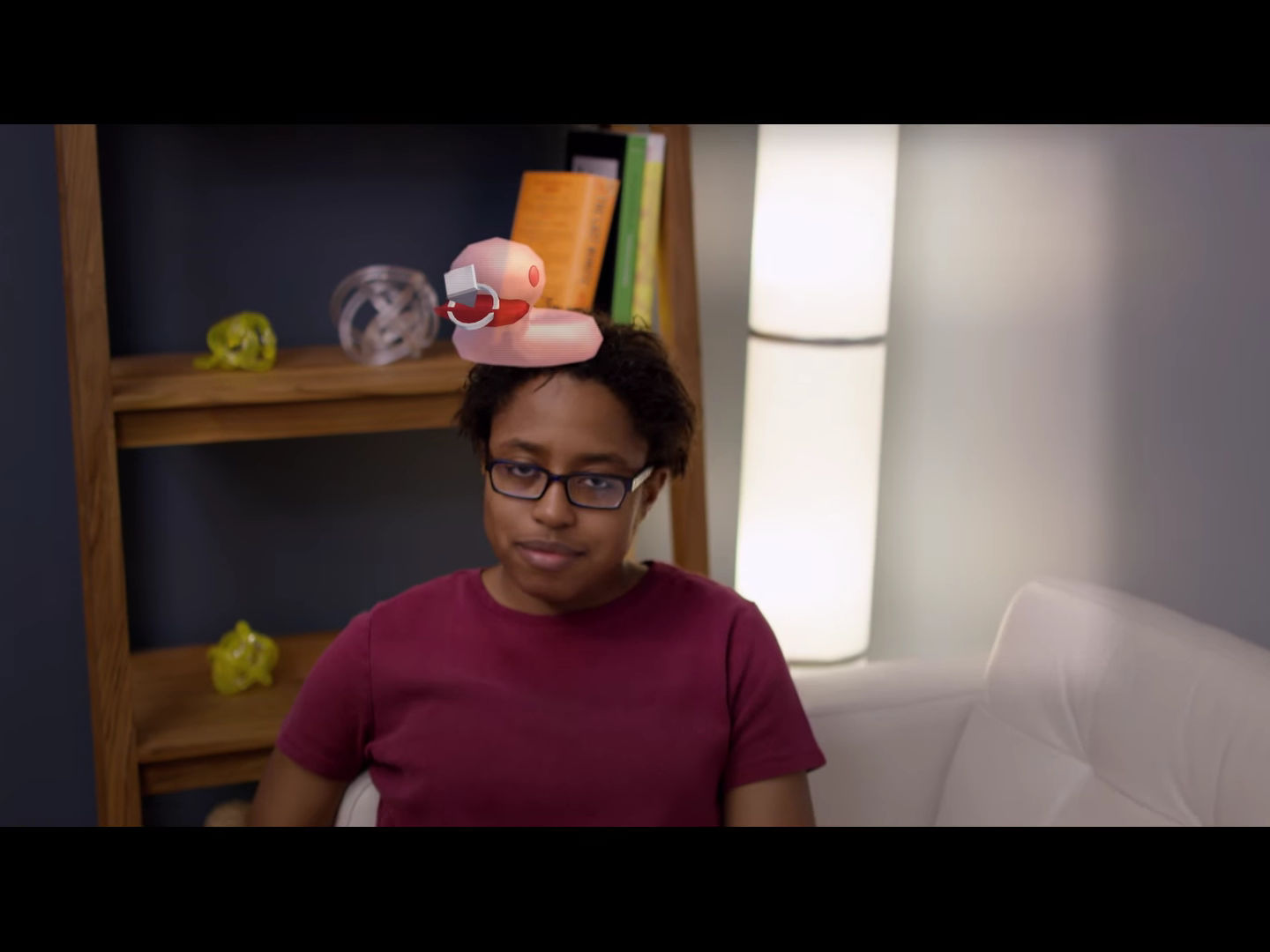

图中的玩具鸭被选中时的 cursor ——前面那个白色四棱锥和圆环的组合。

3） oculus 上锚点在不同深度界面上的移动

2. cursor 在特定时刻的隐藏和唤醒

cursor 的『显』和『隐』涉及了页面层级的变化。cursor 的缺点也显现出来了，那就是可能会有些遮挡全息的映像或者内容。比如我用mac的时候，光标在屏幕上停了一会儿没动，它就消失了，然后你摸摸Trackpad，它又出来了，你实在找不到它的时候搓一搓Trackpad或者晃一晃鼠标，cursor 就变大，告诉你它在哪。
所以，一个是不能让用户找不到，一个是不能打扰用户，两者综合考虑后得出 cursor 的视觉层级（即透明度）

Air：全屏幕观看的时候锚点无变化，仍在屏幕中，影响沉浸感

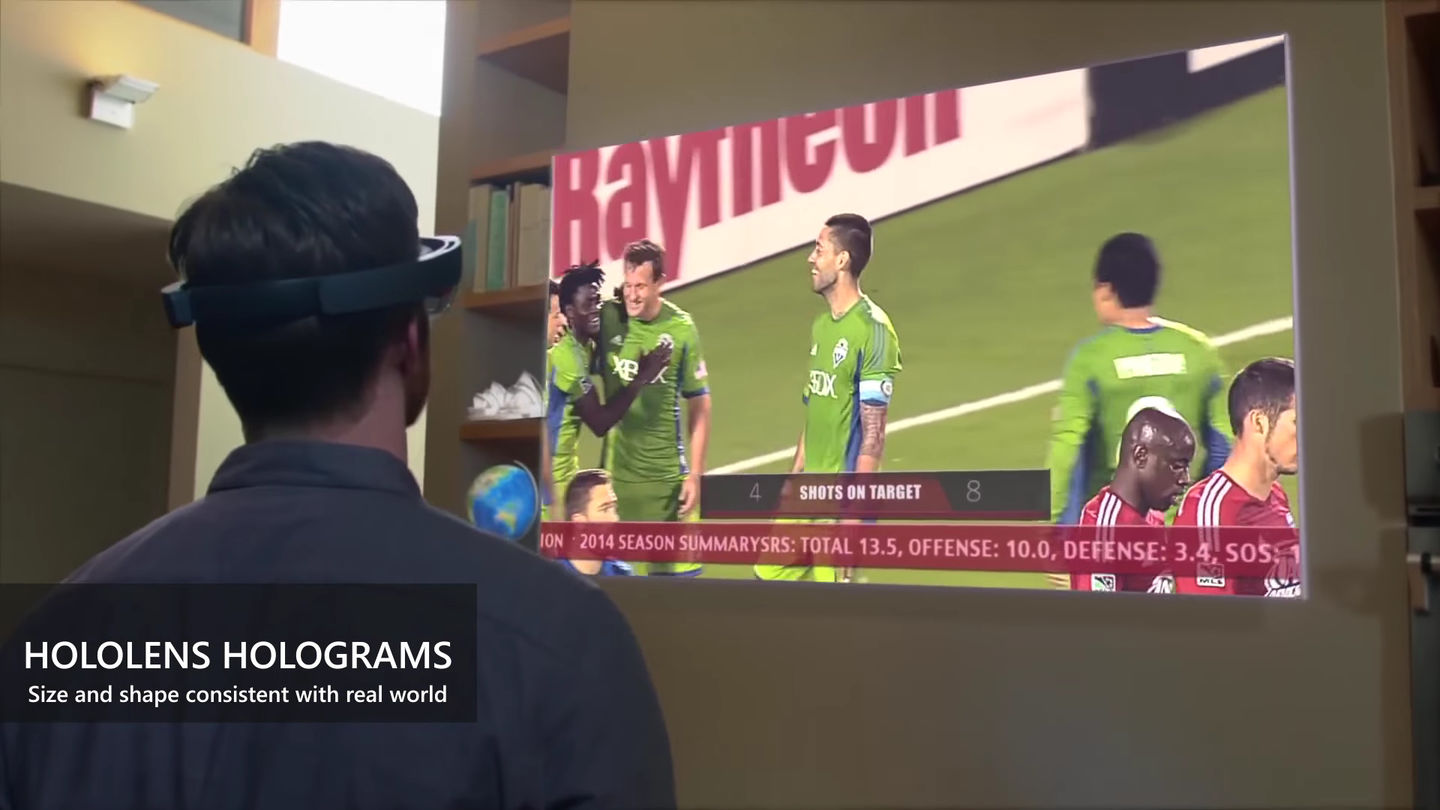

Hololens：当有视频的时候gaze一般会消失，以更大限度地呈现内容。但是这里又产生出一个问题，如果 gaze 消失了之后，用户又想操作界面怎么办呢？那就要另外设计一个方法来唤起 gaze 。

3. cursor的确认点击反馈

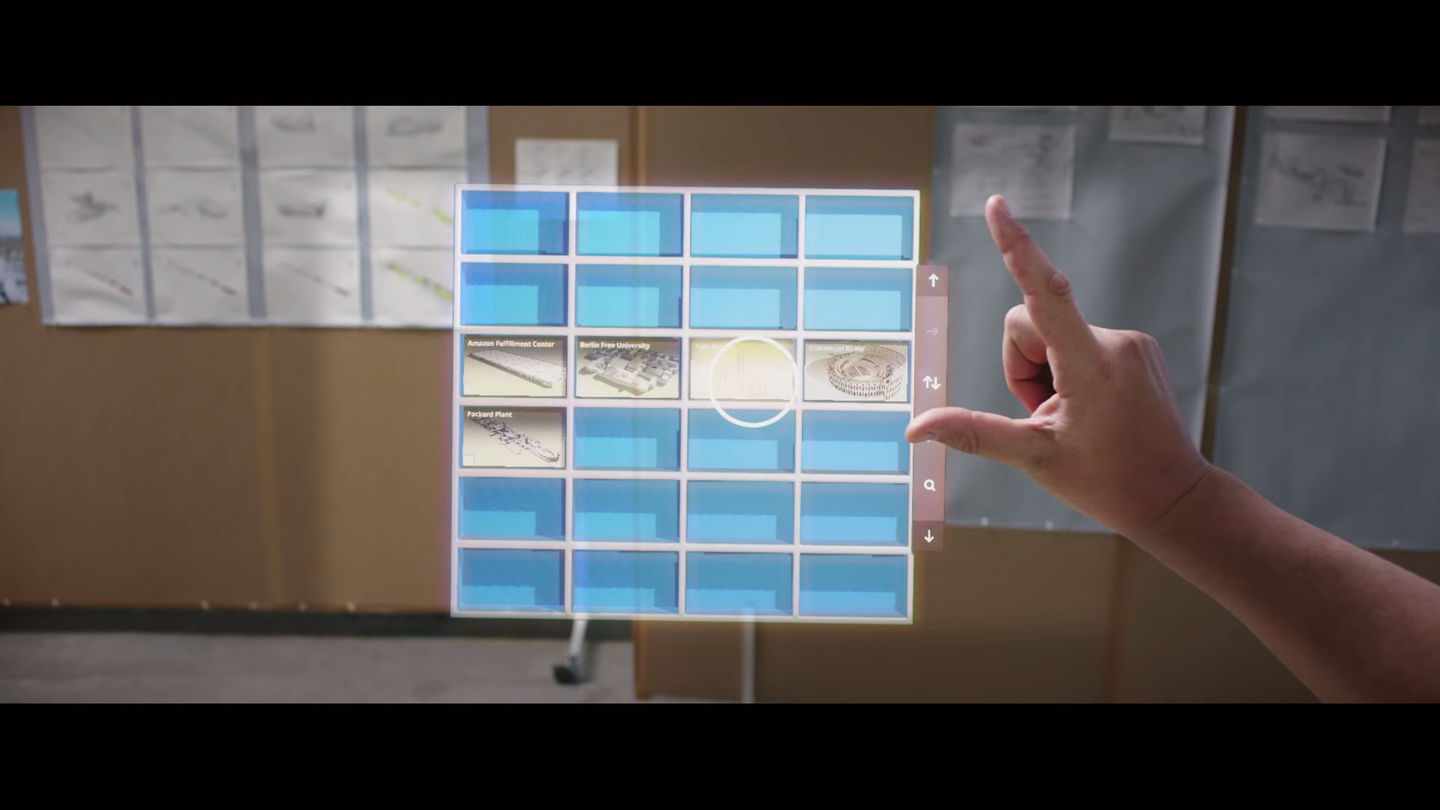

1）锚点圆圈缩放动效

当手微微捏合的时候，圆圈变小一点

当完全捏住的时候，cursor变成一个小点

松手时，圈圈变大。（松手瞬间触发『选中』）

2）Hololens 锚点点击确认动效果
undefined.undefined
https://www.youtube.com/watch?v=eXdlcrvqg40

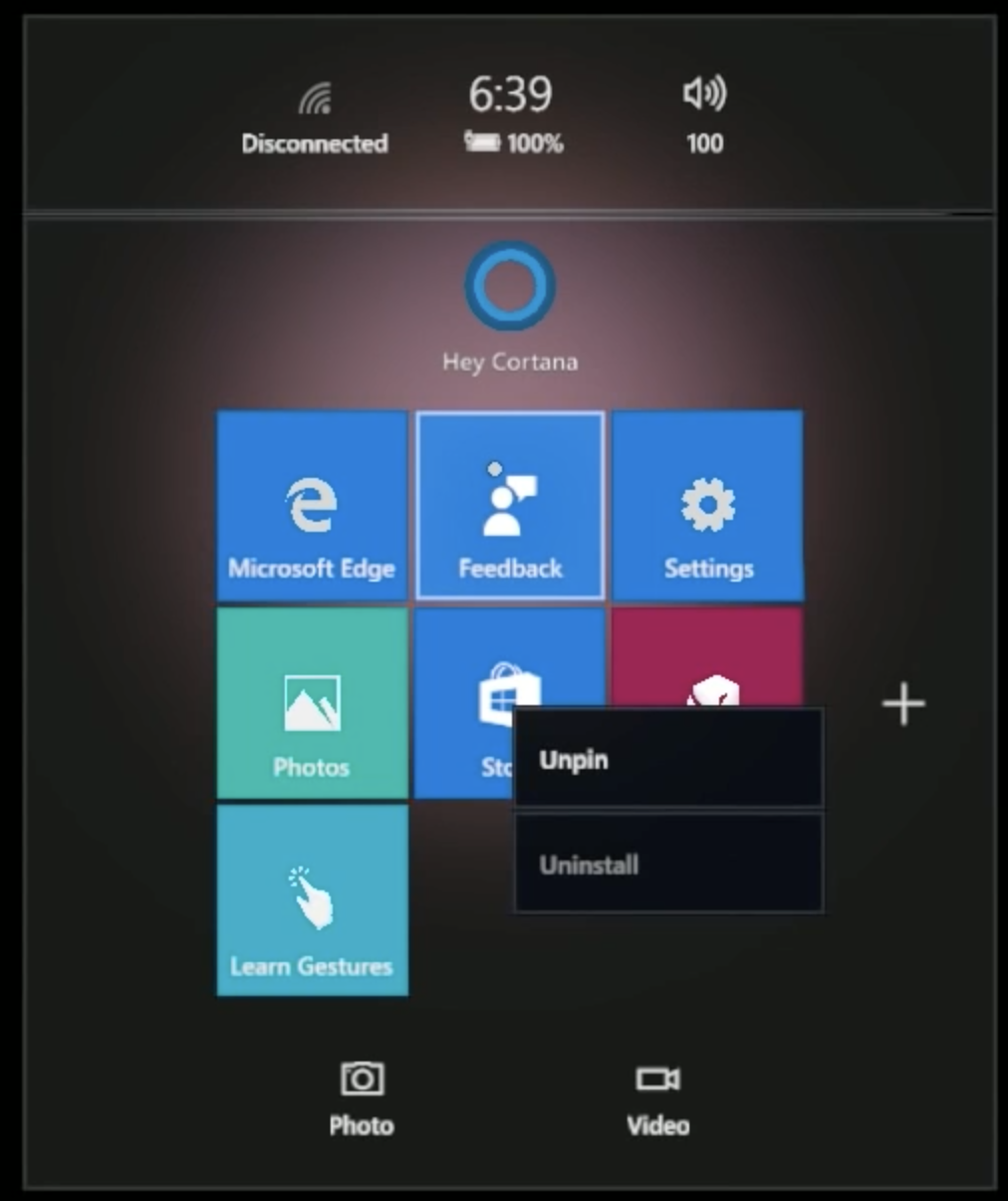

截屏2021-06-24 下午7.37.15.png 截屏2021-06-24 下午7.37.27.png
截屏2021-06-24 下午7.44.09.png
3） oculus点击应用卡片——图标变小，类似按下图标效果

4. 锚点选中物件的变化

捏住手指的瞬间，cursor变白（因为白色是hologram中最亮的颜色，此时在在它后面加上阴影，则cursor处于所有物体之上，或者最靠近你的眼睛，就是告诉你它被你激活了。反之，它阴影消失逐渐变暗则退居到全息内容之后。），而被选中的页面变蓝

5. 射线的阻尼和弯曲变化

undefined.undefined
https://www.youtube.com/watch?v=uPmenG6sk40

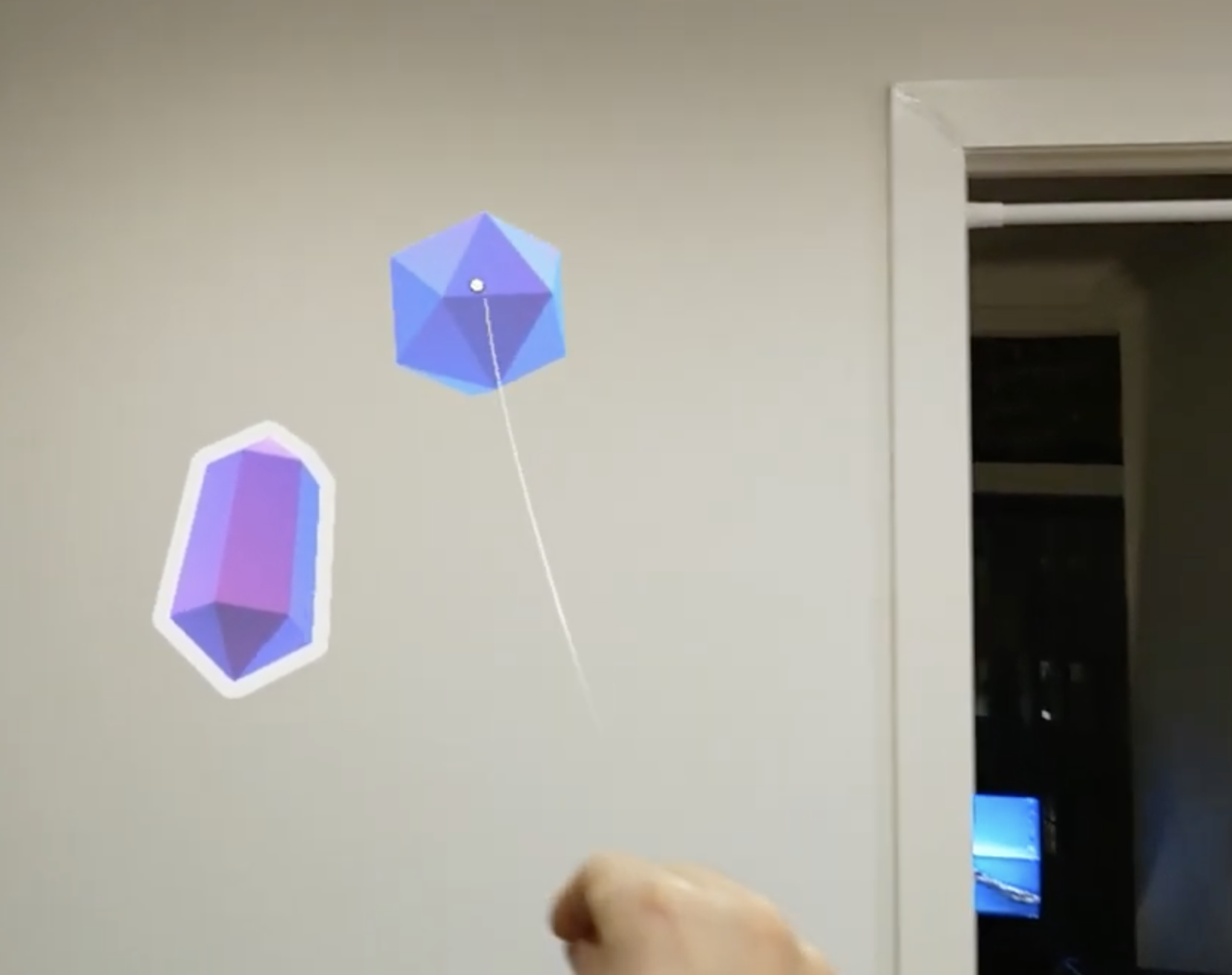

截屏2021-06-24 下午4.44.27.png
2） Leap Motion：我们还为代理碰撞器添加了逻辑程序，一旦目标射线击中远处物体的代理碰撞器，线渲染器会被直接吸附到物体的中心点。这一结果相当于切断目标物周围区域外的线渲染器，使得这些物体能够被精确命中

6. 不同状态下锚点的不同形态

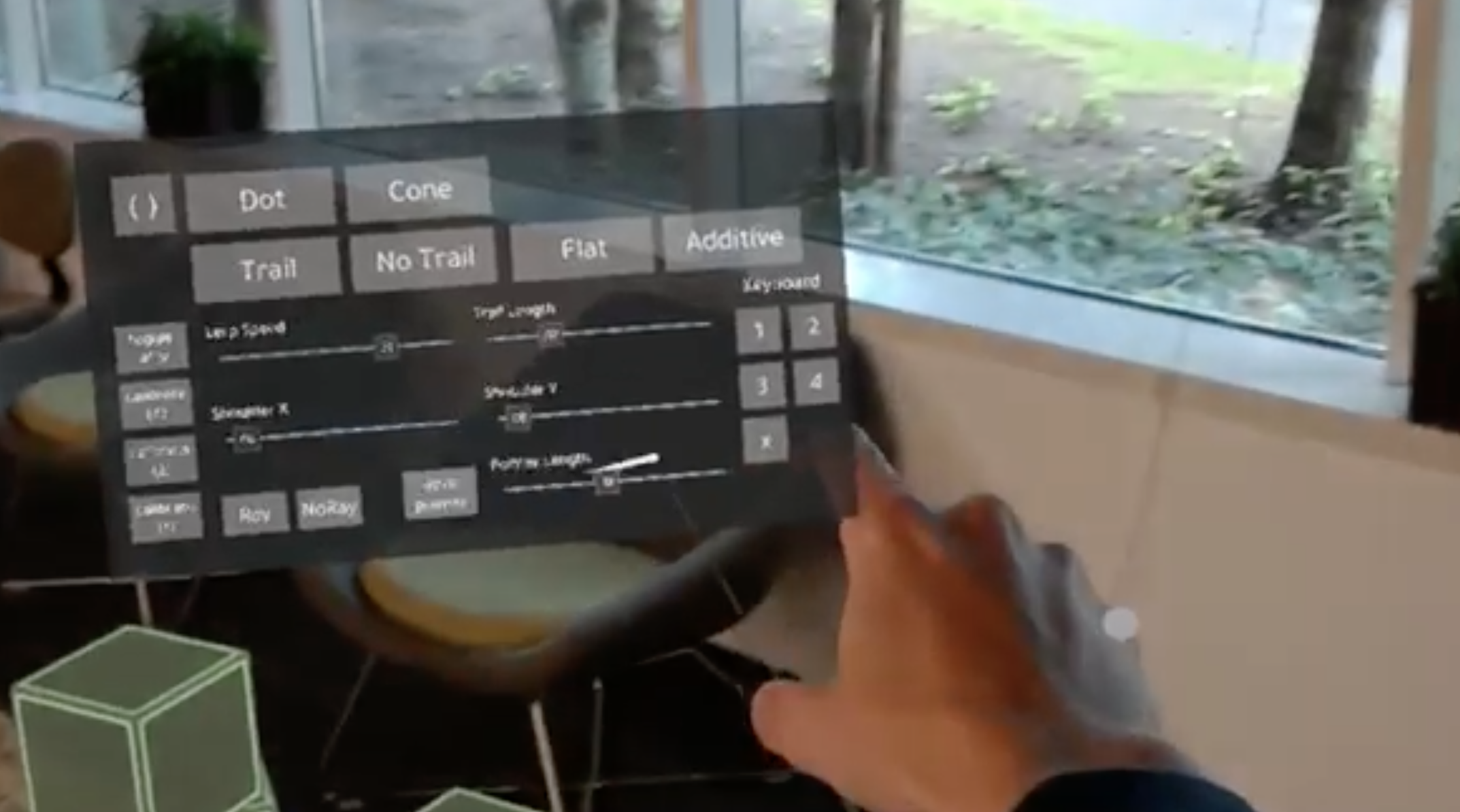

1）不同速度锚点的小尾巴
undefined.undefined
https://www.youtube.com/watch?v=KDFQ1oroTBU 截屏2021-06-24 下午5.36.04.png
截屏2021-06-24 下午5.36.21.png

2）oculus 锚点出可互动窗口范围后变小消失

7. 环境光效，增强反馈

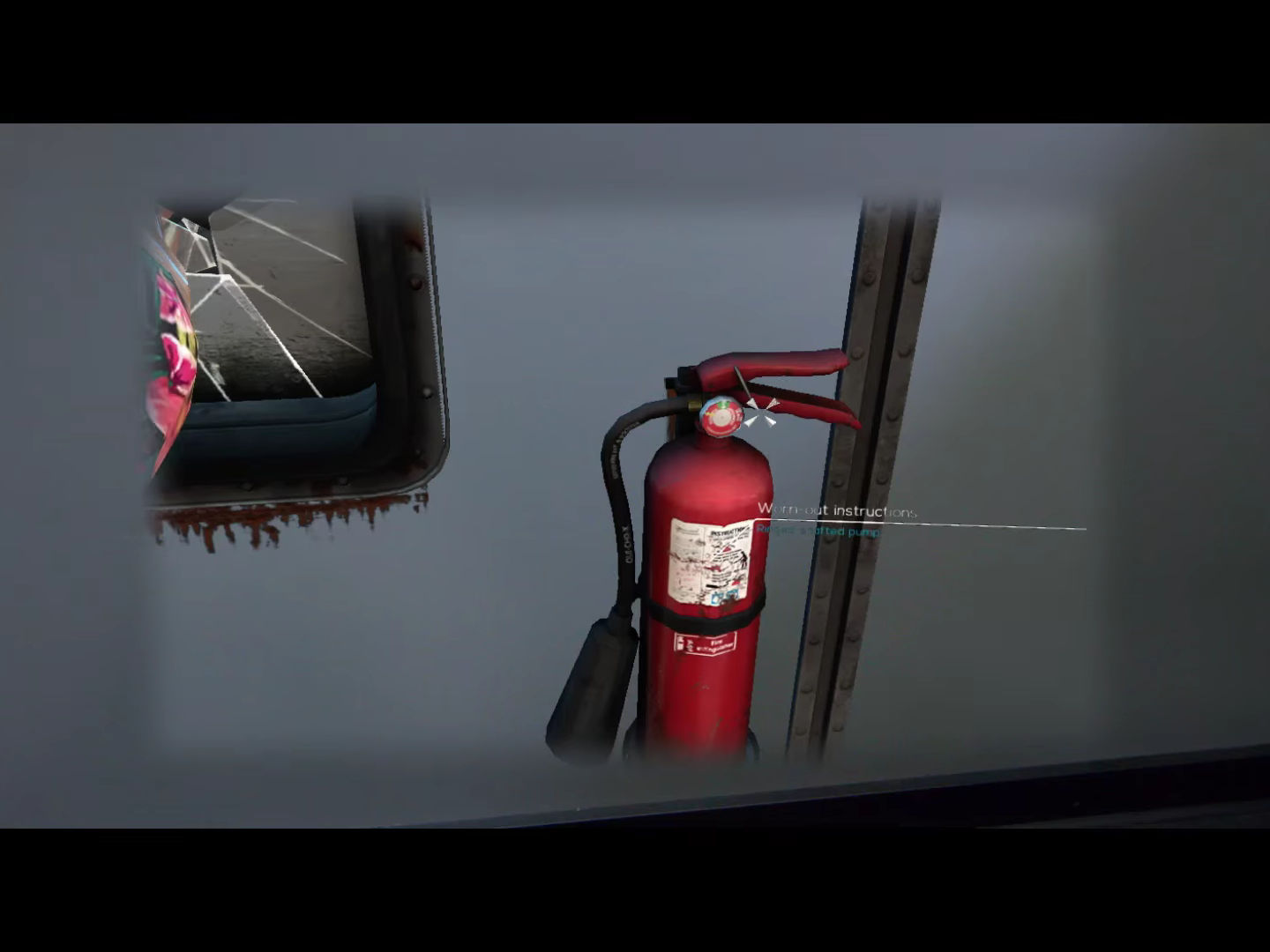

1）Cursor像有个小型探照灯，提前点亮目标按键并按照z轴距离变化，提供纵深感


2）类似大探照灯，点亮环境光，增强虚拟物体的视觉反馈
undefined.undefined
https://www.youtube.com/watch?v=k0eiUBTU_IE
截屏2021-06-24 下午6.38.24.png

3）cursor 完全像光打在地面上一样，会有很强的和环境融为一体的感觉。

8. 锚点射线的不同形态

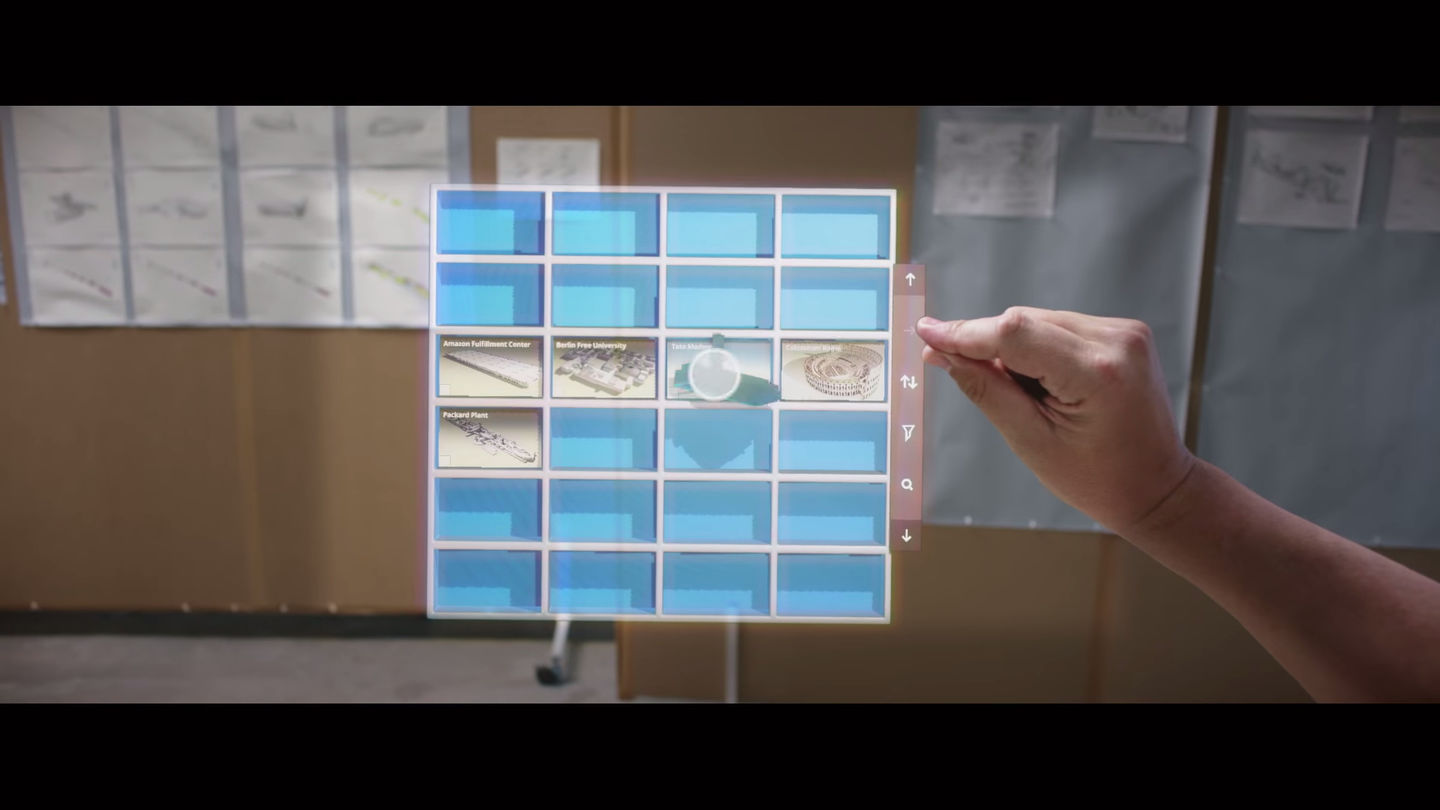

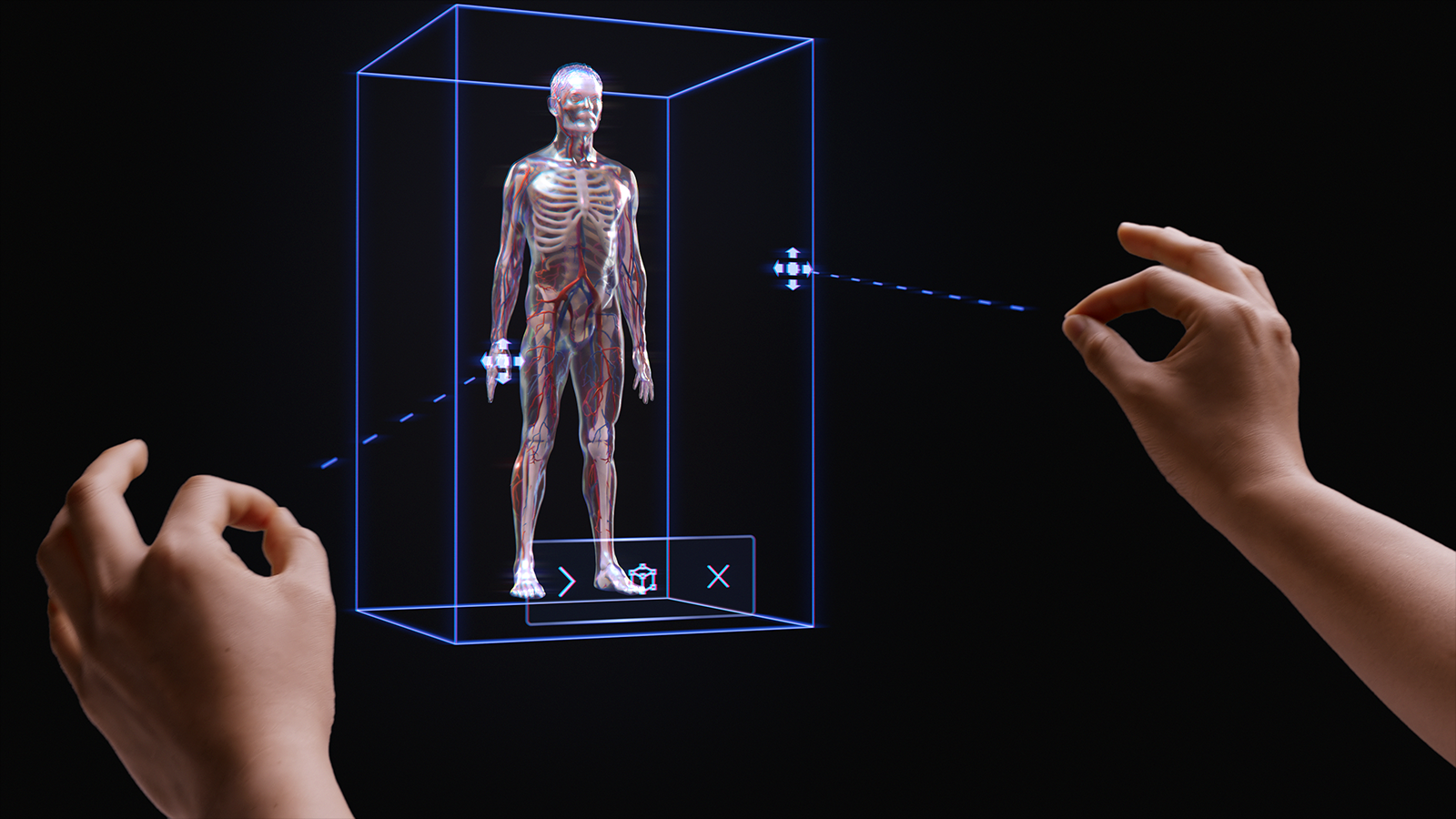

1）移动web/3D模型的时候，cursor变成上下左右四个方向图标，提示可以进行移动

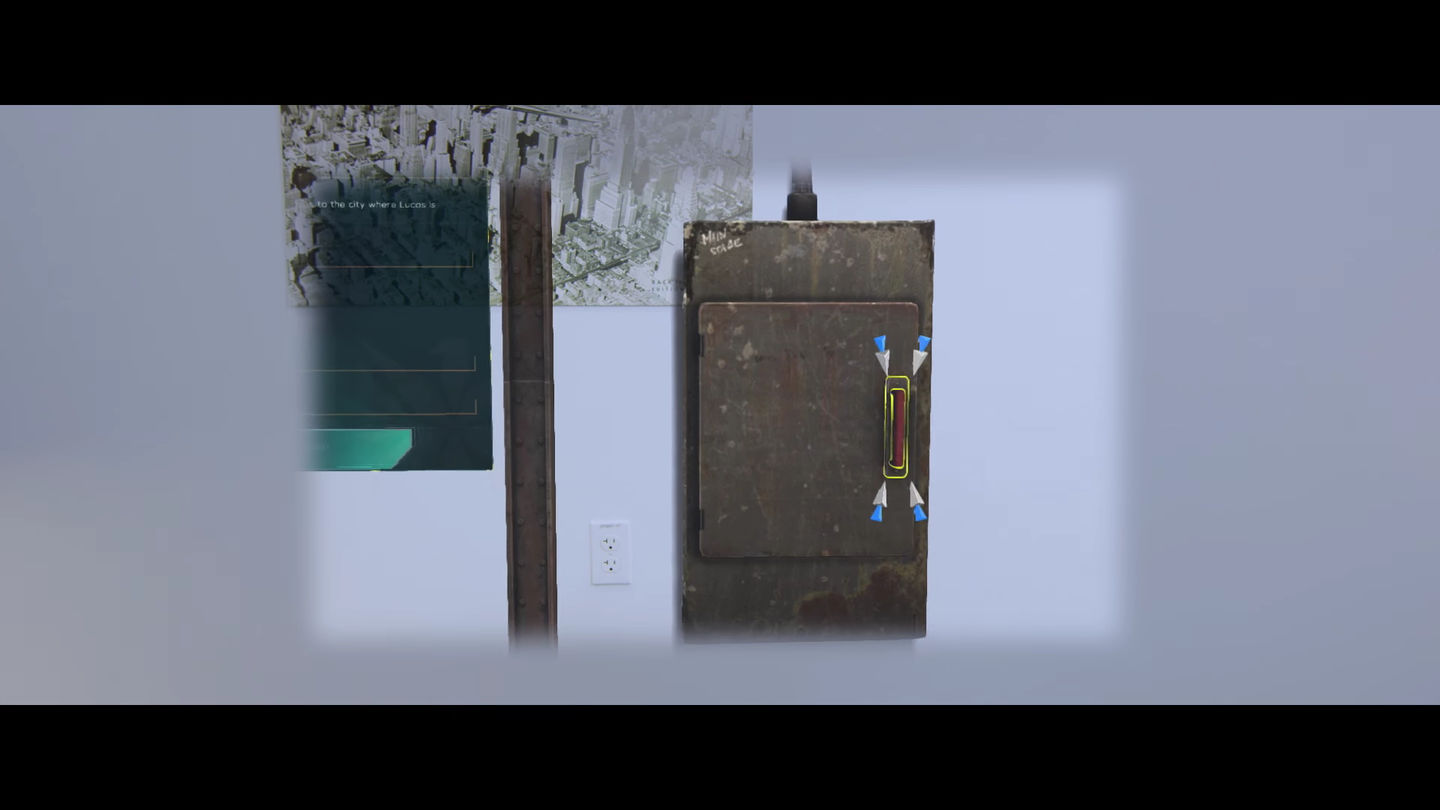

2）四角小三棱锥，可以定位不同大小形状的目标物品

3 Dof 射线交互优化

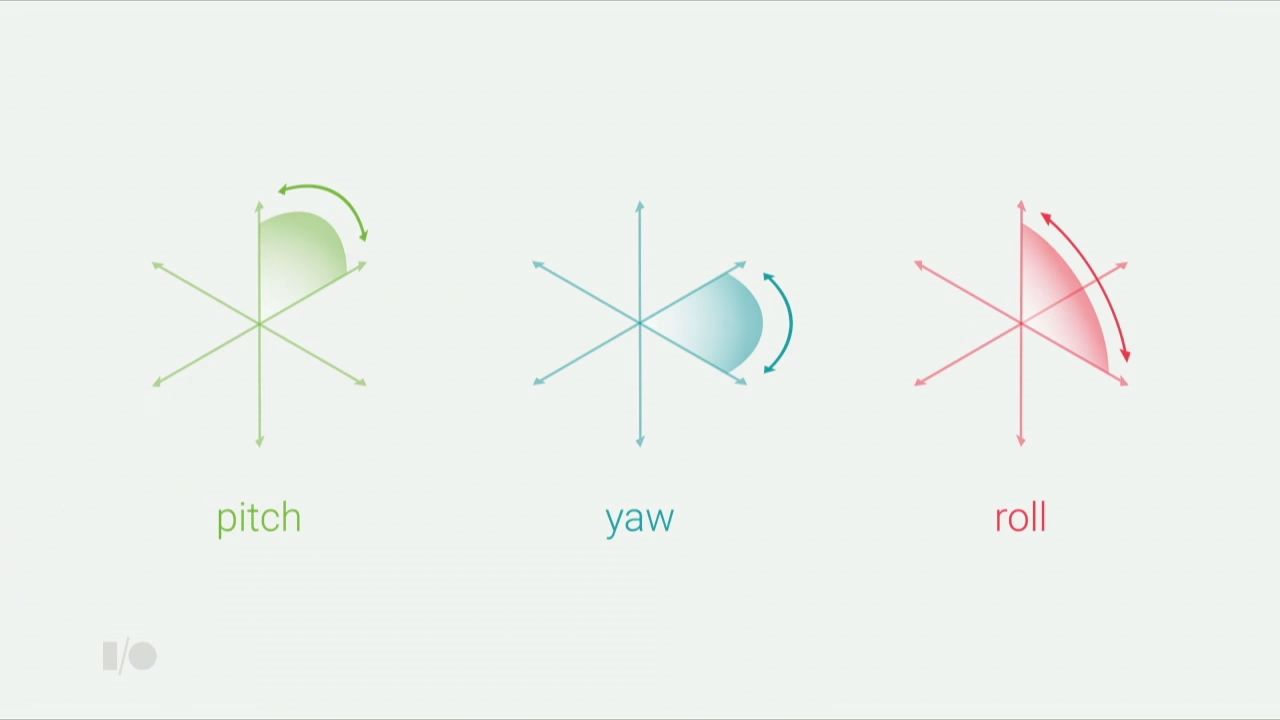

1. 3个自由度的名称定义。

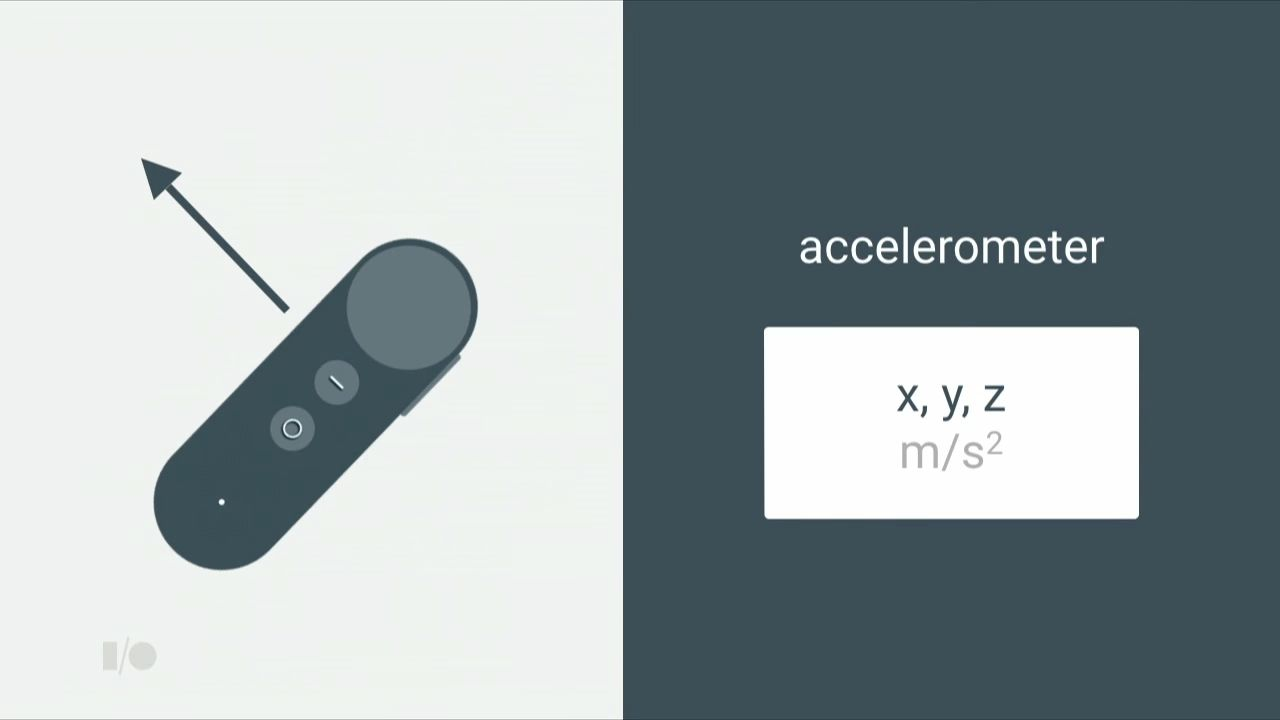

3D pointer， raycast这种交互用到了IMU（加速度计、陀螺仪和地磁计三者数据的整合），虽然只有三自由度，但是已经够用了。

2. 连续motion（摆动手）

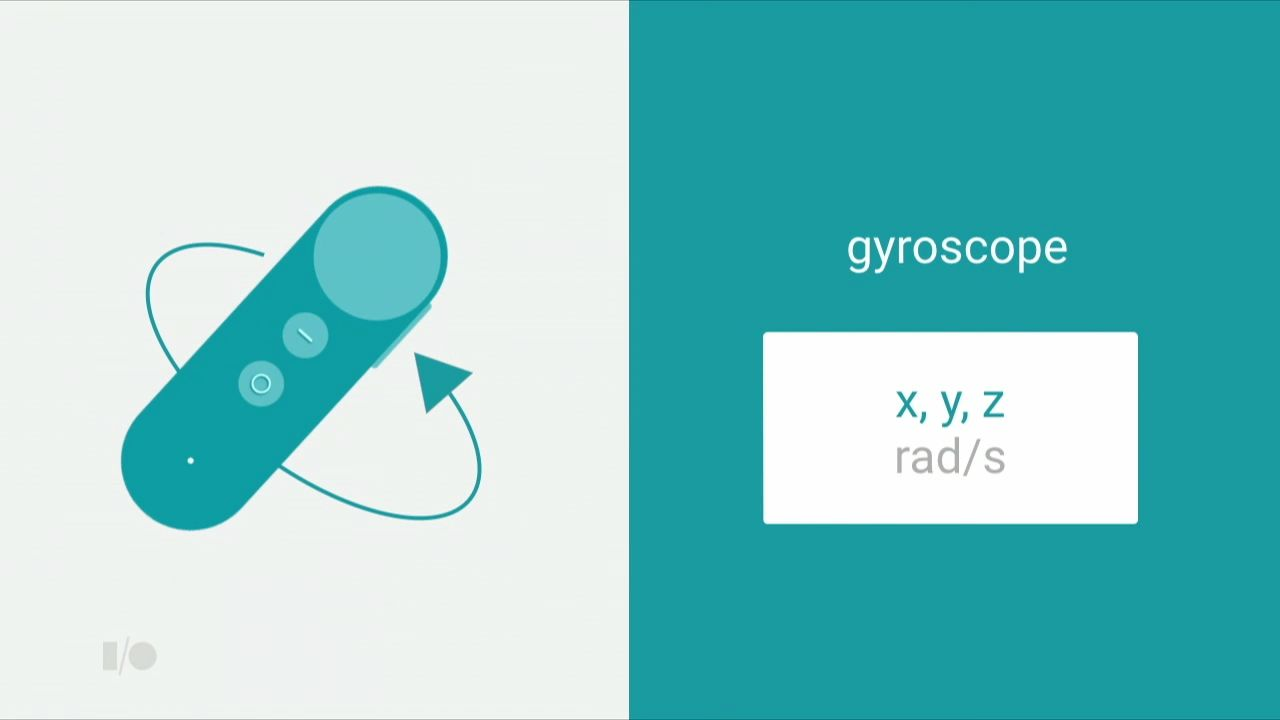

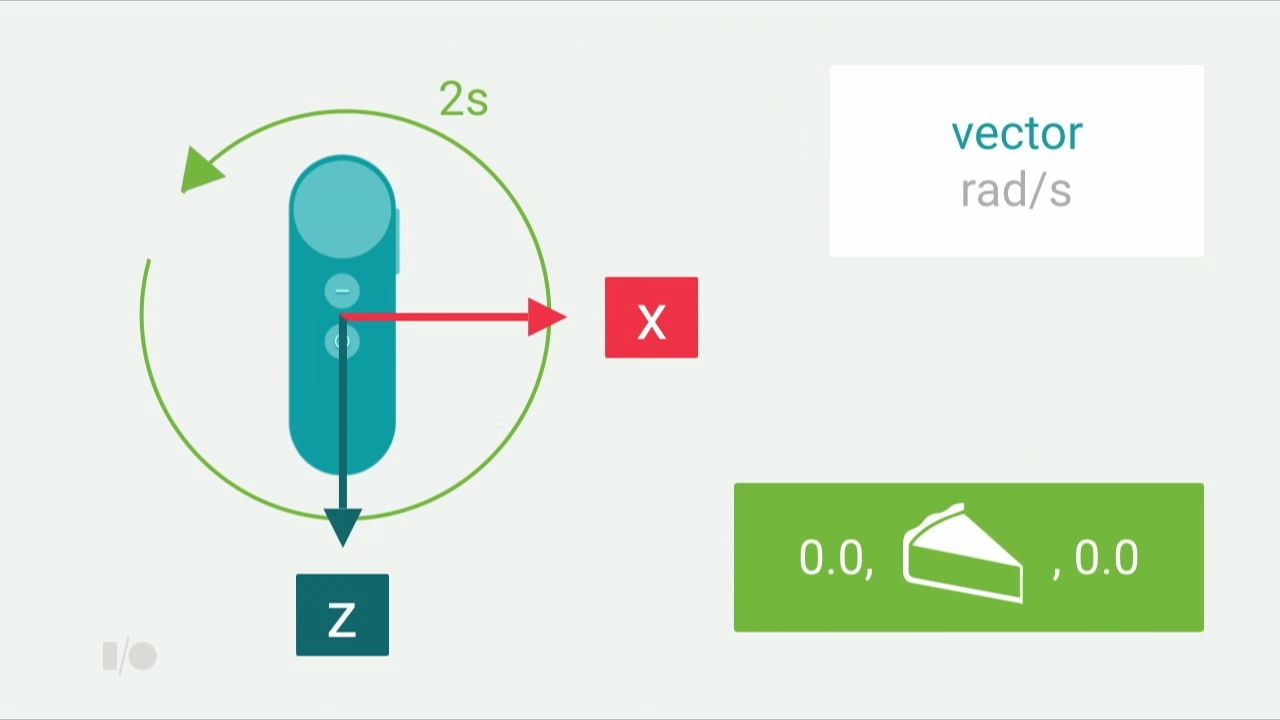

连续motion用到的更多是controller里的陀螺仪（gyroscope），传回来的只有角速度（angular speed）。因为它只有三自由度的方向追踪，而没有六自由度的位置跟踪，所以这个controller只能改变方向地摆啊摆。如果说触摸是适合2D平面的交互，那么motion则是适合3D立体的交互。

适用于：
1）摇晃
2）平移/推动
3）方向控制
4）倾斜
