离散和面积系列组合

Highcharts也支持散列图表用以绘制数据的走势。在这里我们使用不同的离散系列使我们的图表有点像一张海报。

首先，我们使用0-14年龄组数据的一个子集，并设置 scatter 类型：

name: 'Ages 0 to 14',
type: 'scatter',
data: [ [ 1982, 23 ], [ 1989, 19 ],
        [ 2007, 14 ], [ 2004, 14 ],
        [ 1997, 15 ], [ 2002, 14 ],
        [ 2009, 13 ], [ 2010, 13 ] ]

接下来设置离散系列数据标签可用，并确保标记形状一直为 ‘circle’ ，如下：

plotOptions: {
    scatter: {
        marker: {
            symbol: 'circle'
        },
        dataLabels: {
            enabled: true
        }
    }
}

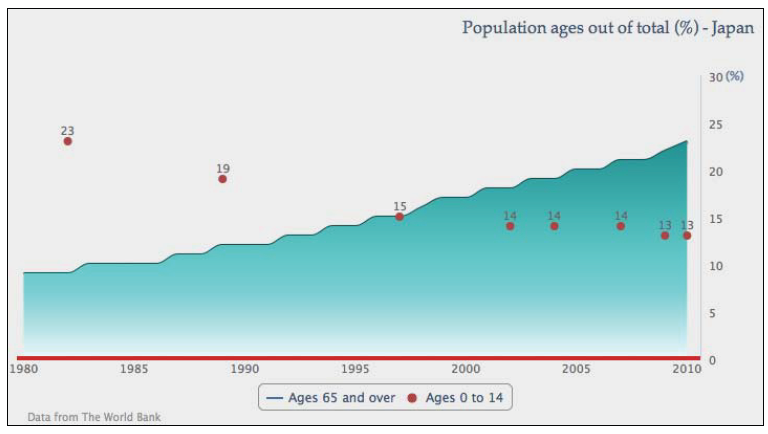

前面的代码片段给了我们以下图：

Highcharts提供了一系列的标记符号，并支持用户使用他们自己提供的标记图标（见第二章，Highcharts配置）。支持的标记符号有：圆形，正方形，菱形，三角形和倒三角.

艺术打磨

下一步使用 radius 属性将每个散列的点打磨成气泡样式，并手动设置数据标签的字体大小与数据成比例。

plotOptions: {
  scatter: {
    marker: {
        symbol: 'circle'
    },
    dataLabels: {
        enabled: true,
        verticalAlign: 'middle'
    }
  }
},
data: [ {
    dataLabels: {
        style: {
            fontSize: '25px'
        }
    },
    marker: { radius: 31 },
    y: 23,
    x: 1982
    }, {
    dataLabels: {
        style: {
            fontSize: '22px'
        }
    },
    marker: { radius: 23 },
    y: 19,
    x: 1989
}, .....

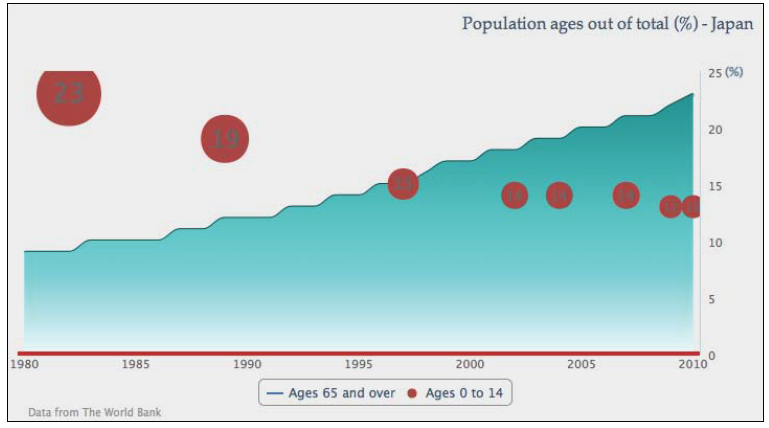

下面的截图显示了数据点序列随着百分比数值的变化，从一个大的标记和字体逐渐变得小：

上面的图仍有两个问题。1.离散系列的颜色与标记中灰色的文本标签不协调导致难以分辨。

为了解决这一问题，我们用如下梯度设置将离散系列改为更清爽的颜色。

color: {
    linearGradient: { x1: 0, y1: 0, x2: 0, y2: 1 },
    stops: [ [ 0, '#FF944D' ],
             [ 1, '#FFC299' ] ]
},

然后在 plotOptions 中为离散点设置一个比较深的轮廓，如下：

plotOptions: {
    scatter: {
        marker: {
            symbol: 'circle',
            lineColor: '#E65C00',
            lineWidth: 1
        },

第二个问题是，数据点在坐标轴结束时被阻断。这个问题可以通过增加两个坐标轴额外的空白解决：

yAxis: {
    .....,
    maxPadding: 0.09
},
xAxis: {
    .....,
    maxPadding: 0.02
}

以下是新的图表一览:

下一部分我们会新增一个logo和一些装饰的文字。向图表引入图片有两种途径：

1. plotBackgroundImage 选项
2. renderer.image API 调用

plotBackgroundImage 会将整个图片设为图表的背景，这并不是我们打算要做的。

renderer.image 方法在图片位置和大小的控制上提供了更多。下面是当创建好图表后的调用：

var chart = new Highcharts.Chart({
    ...
});
chart.renderer.image('logo.png', 240, 10, 187, 92).add();

logo.png 是logo图片文件的路径，接下来的两个参数是logo将显示在图表中的x和y的位置（从0开始，0是左上角）；最后两个参数是图片文件的宽度和高度。 image 主要返回一个元素对象，而后面的 .add 将返回的图片对象放入到 renderer 中。

至于装饰的文字，样式为一个红色圆圈中的大小不同的白色加粗文字。他们都是通过 renderer 创建的。下面的程序片段中第一个 renderer 的调用创建了一个红色的圆圈，x和y的位置以及半径。然后直接通过 attr 方法设置SVG属性。接下来的三个renderer调用用来创建晕圈中的文字，使用了css方法设置字体大小，样式和样色。我们还会在第七章- Highcahrts APIs 中再次见到 charts.renderer 方法。

// Red circle at the back
chart.renderer.circle(220, 65, 45).attr({
    fill: '#FF7575',
    'fill-opacity': 0.6,
    stroke: '#B24747',
    'stroke-width': 1
}).add();
// Large percentage text with special font
chart.renderer.text('37.5%', 182, 63).css({
    fontWeight: 'bold',
    color: #FFFFFF',
    fontSize: '30px',
    fontFamily: 'palatino'
}).add();
// Align subject in the circle
chart.renderer.text('65 and over', 184, 82).css({
    'fontWeight': 'bold',
}).add();
chart.renderer.text('by 2050', 193, 96).css({
    'fontWeight': 'bold',
}).add();

最后我们将图例（legend box）移到图表的顶部。为了将图例定位到绘图区域，我们需要设置 floating 属性为true，这样会强制图例为固定布局模式。然后移除默认的边框线，并设置图例中的条目垂直排列：

legend: {
    floating: true,
    verticalAlign: 'top',
    align: 'center',
    x: 130,
    y: 40,
    borderWidth: 0,
    layout: 'vertical',
},

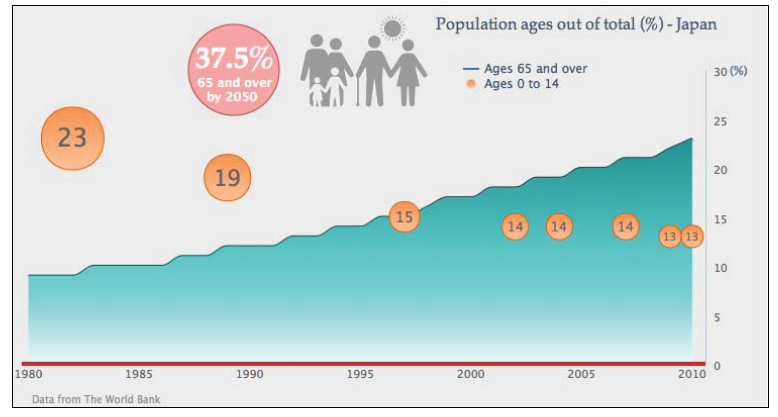

下面是加上装饰后的最终效果(不错吧？)：
