IPVS
- References
- System Control Configuration
Sync Services

IPVS

References

System Control Configuration

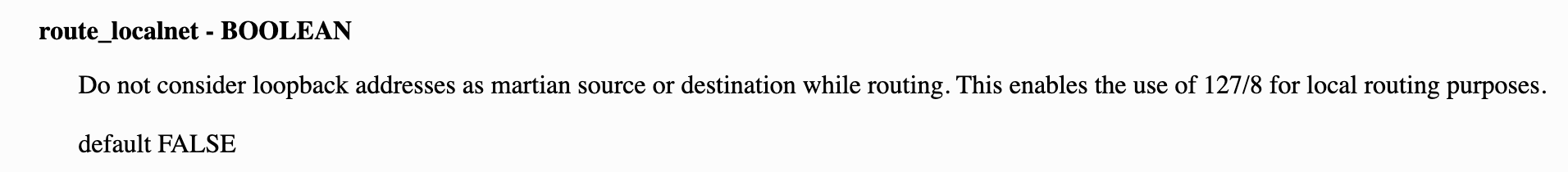

/proc/sys/net/ipv4/conf/all/route_localnet —-> 1

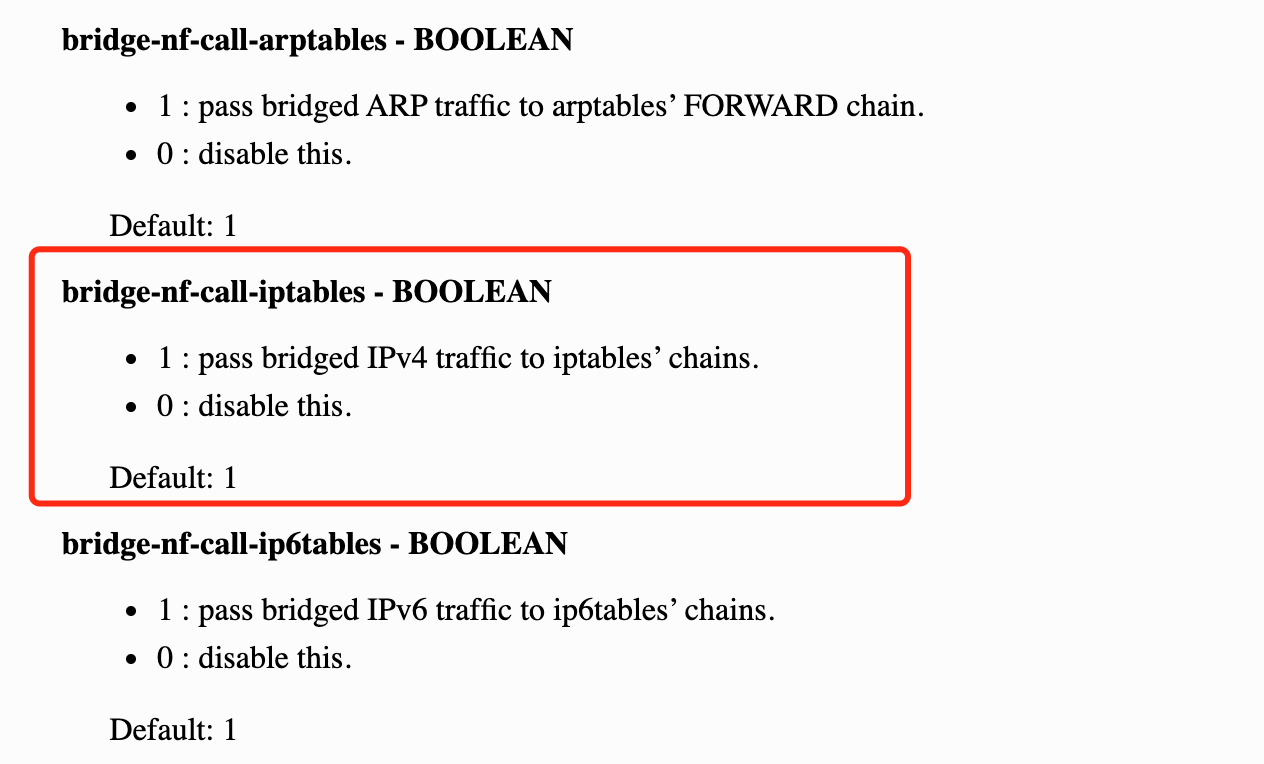

/proc/sys/net/bridge/bridge-nf-call-iptables —-> 1

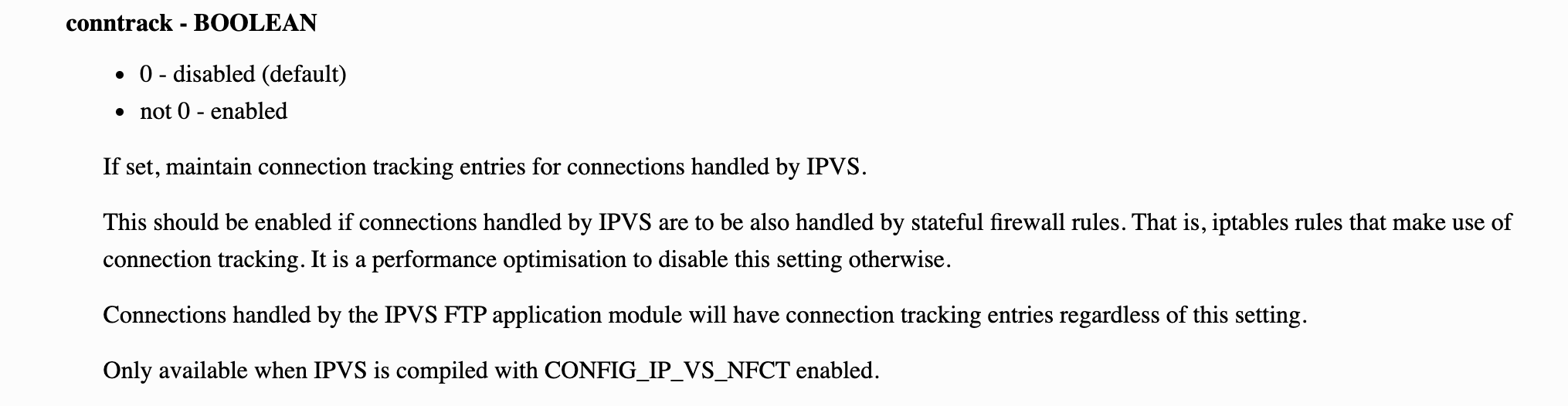

/proc/sys/net/ipv4/vs/conntrack —-> 1

/proc/sys/net/ipv4/vs/conn_reuse_mode —-> 0

/proc/sys/net/ipv4/vs/expire_nodest_conn —-> 1

/proc/sys/net/ipv4/vs/expire_quiescent_template —-> 1

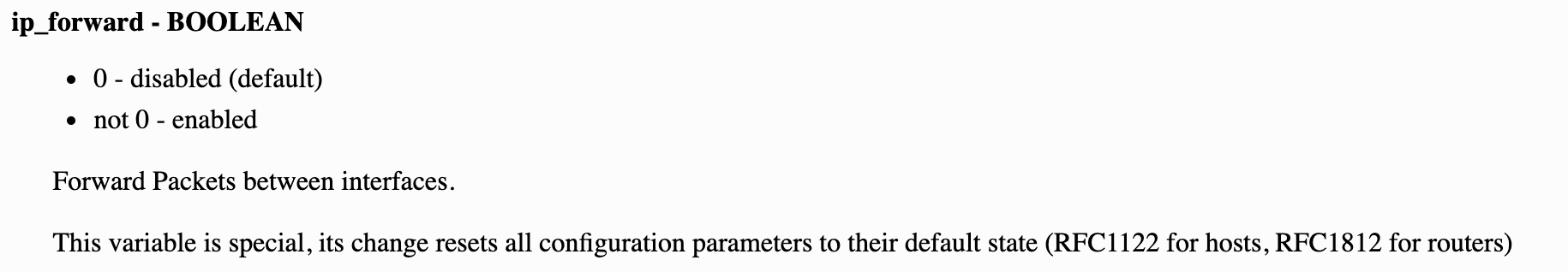

/proc/sys/net/ipv4/ip_forward —-> 1

StrictARP
- /proc/sys/net/ipv4/conf/all/arp_ignore —-> 1

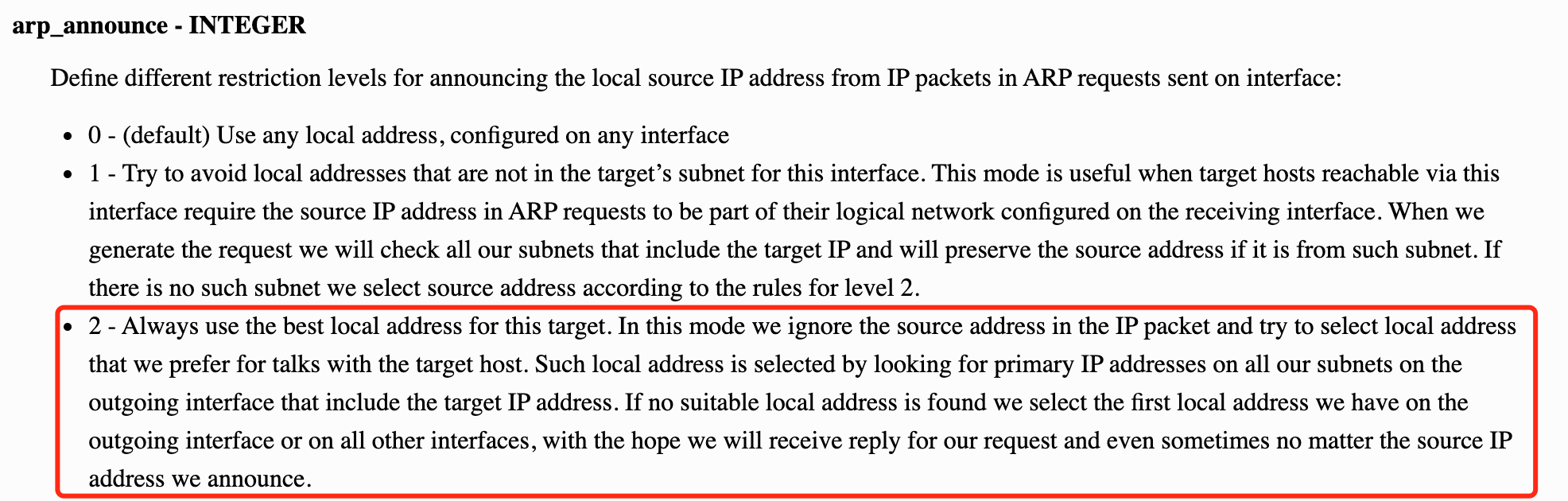

/proc/sys/net/ipv4/conf/all/arp_announce —-> 2

Sync Services

Basic Chains & Jump

Cluster IP Handling

Create Virtual Server

使用 Service 的 ClusterIP、Port 等信息，创建 VirtualServer，通过 netlink 来查询、创建、更新、删除 VirtualServer。

External IP Handling

VirtualServer 通过 netlink 接口创建 libipvs.Service 与处理 ClusterIP 类型服务时相同。需要注意，如果开启特性 ExternalPolicyForExternalIP，并且当前处理的 Service 的 Endpoint 只存在与当前 Node，那么使用 KUBE-EXTERNAL-IP-LOCAL 存储 Entry 值。

Query Destinations

在同步 Endpoints 前，需要获取当前服务的全部 RealServer，可通过 netlink 根据 VirtualServer 获取其对应的 Destination 列表，再根据 Destination 转化为 RealServer

func toRealServer(dst *libipvs.Destination) (*RealServer, error) {
    if dst == nil {
        return nil, errors.New("ipvs destination should not be empty")
    }
    return &RealServer{
        Address:      dst.Address,
        Port:         dst.Port,
        Weight:       dst.Weight,
        ActiveConn:   dst.ActiveConnections,
        InactiveConn: dst.InactiveConnections,
    }, nil
}

Synchronize Endpoints

处理过程比较简单，先处理 newEndpoints 中新增或更新的 Endpoint。处理完毕后，将处理删除的 Endpoints，被移除的 IP 及 Port 可通过 curEndpoints.Difference(newEndpoints) 获取。遍历删除列表，如果 IP、Port 已存在于 termination list，则不需要任何处理；如果不存在，将该 IP、Port 存入 termination list，同时存入的还有其对应的 netlink 创建的 Server。

Load Balancer Handling

Node Port

找到本地地址，并根据当前 Service 使用的 NodePort 情况，创建监听的端口。遍历时，如果遇到零地址段，则退出循环，因为这意味着本机全部 IP 都要监听该 NodePort。
创建 Entry 结构时，与当前 Service 的协议相关，如果为 SCTP 协议，类型为：HashIPPort。如果当前 Service 不是 Node Only，则只需要添加至 KUBE-NODE-PORT-protocol 中即可。

Synchronize IPSet

在之前的处理中，在 ipsetList 中各种类型的 IPSet 上，添加了各自的 IP、端口信息，在这个方法中将其应用。utilipset.Interface 实现是基于 ipset 命令集的，ListEntries 方法中传入的 Name 是内部的 utilipset.IPSet 中 Name 域，注意区分。

IPTables Rules

在之前的处理中 RealServer 已创建完毕，但是，每个 Node 只创建了一个 dummy 类型的网络设备 kube-ipvs0，那么，需要通过 iptables 及 ipset 配置，将流量合理引导。
首先创建的是如下的 NAT 规则，因为使用 -A 选择，下图中顺序即规则顺序，现在需要添加规则，从系统内置链中跳转至不同 Chain 中处理。

跳转规则如下所示
