Iptables
Proxier
Sync Proxy Rules

Iptables

References

Packet Flow

20190928173658!Netfilter-packet-flow.svg
图片来源：维基百科 iptables

Table & Chain

Chain 如上图中虚线方框所示，代表了包处理过程中，实际的规则执行路径。Table 是可简单理解为规则的分类：

Raw：Connection Tracking 相关操作
Mangle：修改 IP 包
Nat：地址转换
Filter：过滤

Proxier

Monitoring Routine

创建 Proxier 结构时，启动了一个协程，用于确保上图的 Table、Chain 都是存在的，然后执行同步规则方法。如果检查存在性时失败，则删除全部的 Table 及 Chain。创建 Table、Chain 成功后，才会执行 syncProxyRules 方法。
Proxier 的 SyncLoop 启动时，注册了 syncProxyRules 的 BoundedFrequencyRunner 也同时启动，可以通过 Sync 方法，触发 syncProxyRules 方法执行，需要注意 BoundedFrequencyRunner 通过令牌桶算法，限制其运行方法的执行频率。

Service Change Handling

ServiceMap

Service 到 ServiceMap 过程如上图所示，LoadBalancer 部分没有在图中标注。如果需要定制化操作，可以通过自定义 makeServiceInfo 方法来实现。ServiceMap 是 iptables 模式下的核心结构之一。

Service Change Track

Service Informer 触发后，由 proxy.Provider 来处理。在 iptables 模式下，处理最终落在 ServiceChangeTracker 的 OnServiceAdd/Update/Delete 方法上。三个方法使用简单的技巧，统一为 Update：

Create 时调用 OnServiceUpdate(nil, service)
Delete 时调用 OnServiceDelete(service, nil)

在 ServiceChangeTracker 的 Update 方法中，将当前 Service 对象与前次的 Service 对象分别对应的 ServiceMap 做比较，决定其在 ServiceMap 中的去留，规则如下

同一 Service 对应的 NamespacedName 对象相同
如果 previous 与 current 保存的 ServiceMap 内容相同，则删除，否则更新
Create 时，current 为 Service 对应的 ServiceMap，previous 为 nil
Update 时，更新 current，不改变 previous
Delete 时，更新 current，不改变 previous

Endpoint Change Handling

Endpoints 处理逻辑与 Service 基本一致，不同指出在于 Endpoints 中包含的 Ports 与 Addresses 可自由组合。同样的，可以通过自定义 makeEndpointInfo 获取 Endpoint 接口对象，这里的 Endpoint 接口，是 Proxy 中使用的，不是 Kubernetes 的资源对象。

处理 Endpoints 变更方法与 Service 并无本质区别，只是将 previous 与 current 指向的对象更根为 EndpointsMap。

Node Change Handling

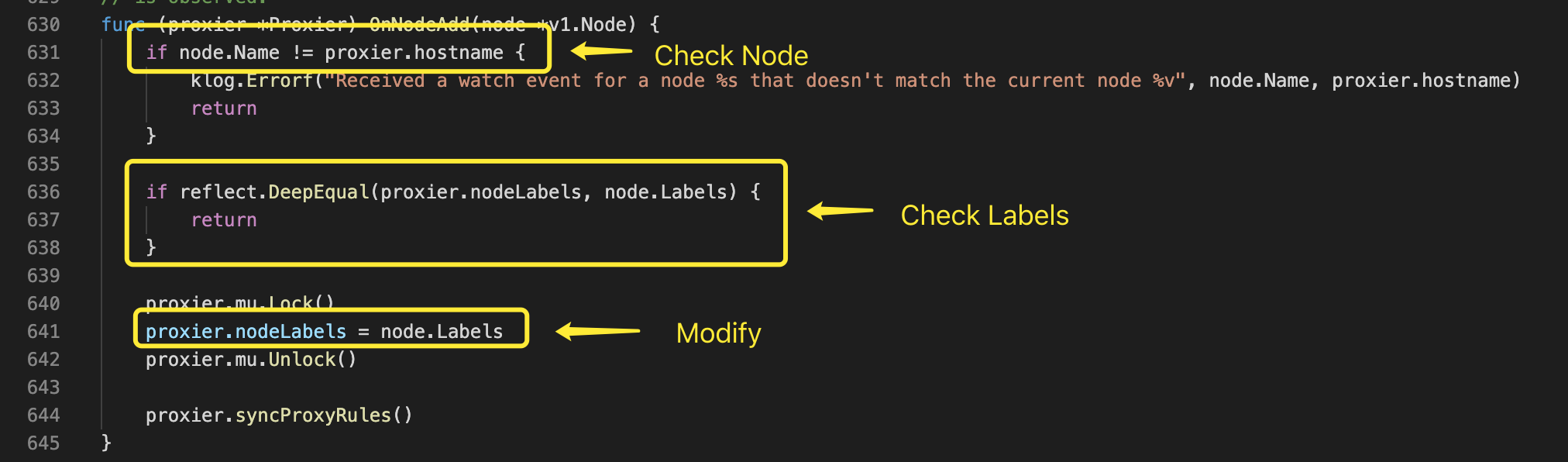

Node 资源变更处理相对简单，只要变更 Proxier 的 nodeLabels 即可，以 OnNodeAdd 为例

OnNodeUpdate 使用新 Node 对象的 Labels；OnNodeDelete 则将 nodeLabels 设置为 nil。

Sync Proxy Rules

原则上，Service、Endpoints(EndpointSlice) 任何一个的变更都会触发 syncProxyRules 的执行，但是，不要忘记 BoundedFrequencyRunner 限制调用频率的存在，因此，在执行规则同步时，有可能存在 Service、Endpoints(EnpointSlice) 同时变更的可能性。
Service、Endpoints、Node 的变更，全部 kube-proxy 都会收到，后续的处理如果没有特殊说明，每个 Node 都会处理。

ServiceMap

将检测到的 Service 变更情况更新至 ServiceMap 中，已删除的 Service 如果包含 UDP 协议的端口，保留下来。
最终得到了所有 Created、Updated 的 ServiceMap、已删除的 UDP 端口及到目前为止仍然存活的 Service 的健康检查端口。

EndpoinsMap

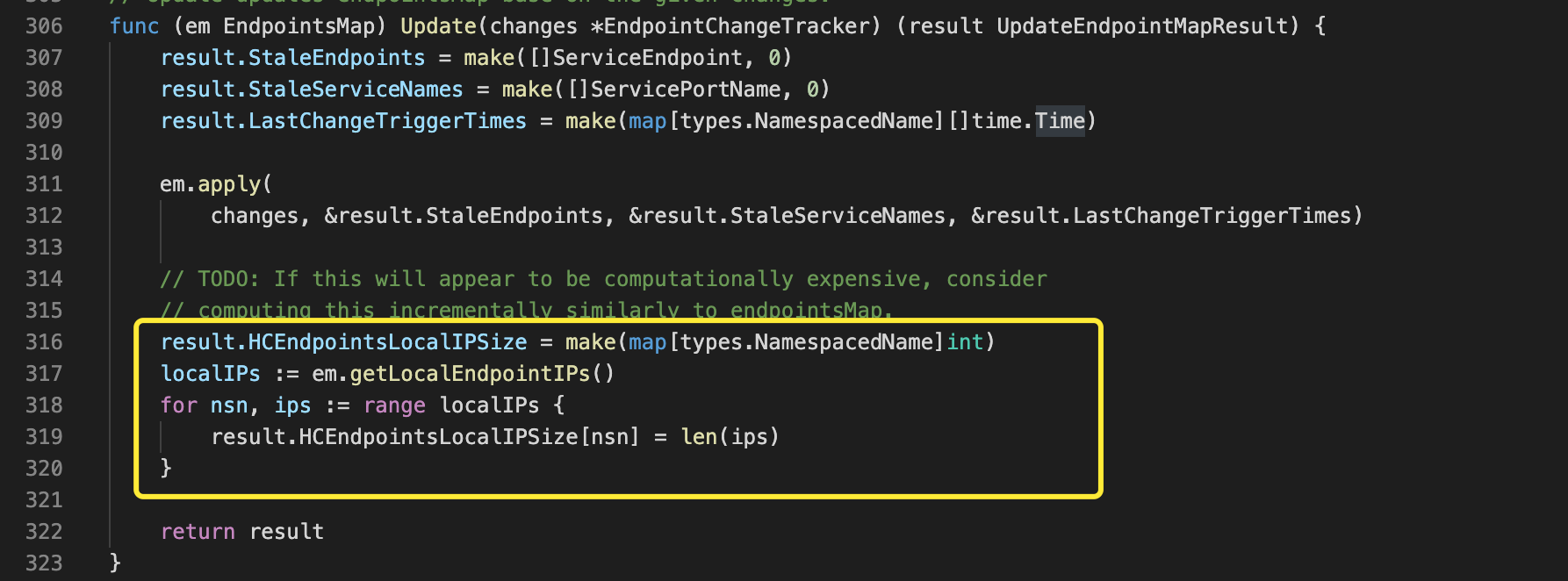

将 Endpoints 变更应用到 EndpointsMap 上，上图是没有开启 EndpointSlice 特性时的情况。不同于 ServiceMap 处理之处在于保留的是本地健康的 Endpoint IP 数量。

然后，将 staleServiceNames 合并至由 Service 变更引起的 staleServicesClusterIP 中，这样，全部变更的 Cluster IP 获取完毕。

Jumping Chains

创建了如下的自定义链并将默认链处理对应至自定义链

Nat
- KUBE-SERVICES
- KUBE-POSTROUTING
Filter
- KUBE-SERVICES
- KUBE-EXTERNAL-SERVICES
- KUBE-FORWARD

Iptables Save Format

# Generated by iptables-save v1.3.1 on Sun Apr 23 05:32:09 2006
*filter
:INPUT ACCEPT [273:55355]
:FORWARD ACCEPT [0:0]
:LOGNDROP - [0:0]
:OUTPUT ACCEPT [92376:20668252]
-A INPUT -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
-A INPUT -i eth0 -p tcp -m tcp --dport 22 -j ACCEPT
-A INPUT -i eth0 -p tcp -m tcp --dport 80 -j ACCEPT
-A INPUT -i lo -j ACCEPT
-A INPUT -j LOGNDROP
-A LOGNDROP -p tcp -m limit --limit 5/min -j LOG --log-prefix "Denied TCP: " --log-level 7
-A LOGNDROP -p udp -m limit --limit 5/min -j LOG --log-prefix "Denied UDP: " --log-level 7
-A LOGNDROP -p icmp -m limit --limit 5/min -j LOG --log-prefix "Denied ICMP: " --log-level 7
-A LOGNDROP -j DROP
COMMIT
# Completed on Sun Apr 23 05:32:09 2006
