本章我们以ecspi接口的oled显示屏为例讲解ecspi驱动程序的编写。
本章主要分为四部分内容。

第一部分，ecspi驱动基本知识，简单讲解SPI物理总线、时序和模式。
第二部分，分析ecspi驱动框架和后续使用到的核心数据结构。
第三部分，分析ecspi总线驱动和spi核心层以及spi控制器。
第四部分，编写驱动时会使用到的函数，如同步、异步等。
第五部分，ecspi驱动oled液晶屏。

13.1. ecspi基本知识
ecSPI是 Enhanced Configurable SPI 直译为增强可配置SPI，可以理解为是功能更强的SPI接口，
ecspi驱动和我们上章讲解的i2c驱动非常相似，它们都是按照总线、设备驱动模型编写。 ecspi总线驱动由NXP官方编写，ecspi设备驱动需要我们根据实际连接的设备编写对应的驱动，例如spi接口的oled屏，spi接口的外置AD转换新芯片等等。

13.1.1. spi物理总线
i2c总线和spi总线都可以挂载多个设备，spi支持一主多从，全双工通信，最大速率可达上百MHz。其中四根控制线包括：
SCK：时钟线，数据收发同步
MOSI：数据线，主设备数据发送、从设备数据接收
MISO：数据线，从设备数据发送，主设备数据接收
NSS、CS：片选信号线

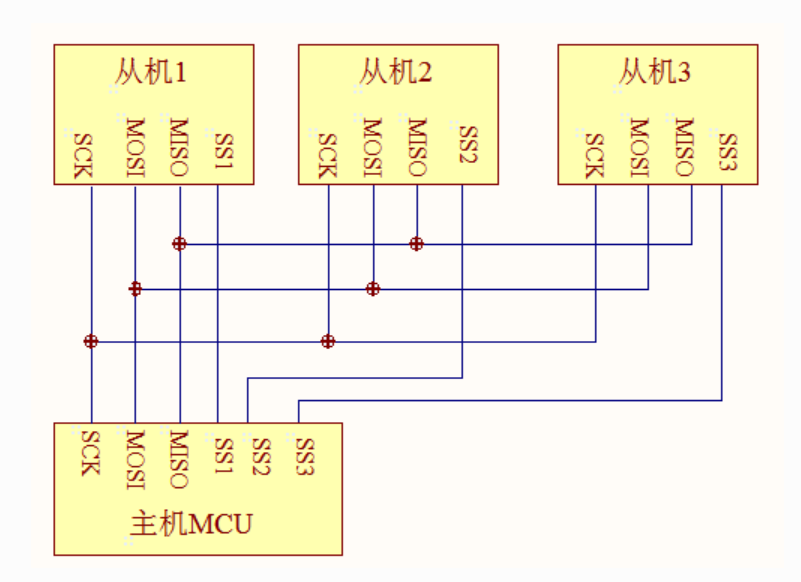

linux总线设备spi - 图1
i2c通过i2c设备地址选择通信设备，而spi通过片选引脚选中要通信的设备。
imx6ull的每个ecspi接口提供了4个片选引脚（ss0-ss3），可以连接4个SPI设备，当然也可以使用外部GPIO扩展SPI设备的数量，这样一个ecspi接口可连接的设备数由片选引脚树决定。

如果使用ecspi接口提供的片选引脚，ecspi总线驱动会处理好什么时候选ecspi设备。
如果使用外部GPIO作为片选引脚需要我们在ecspi设备驱动中设置什么时候选中ecspi。（或者在配置SPI时指定使用的片选引脚）。

通常情况下无特殊要求我们使用ecspi接口提供的片选引脚。

13.1.2. spi时序

linux总线设备spi - 图2

起始信号：NSS 信号线由高变低
停止信号：NSS 信号由低变高
数据传输：在 SCK的每个时钟周期 MOSI和 MISO同时传输一位数据，高/低位传输没有硬性规定
- 传输单位：8位或16位
- 单位数量：允许无限长的数据传输

  13.1.3. spi通信模式
  总线空闲时 SCK 的时钟状态以及数据采样时刻
时钟极性 CPOL：指 SPI 通讯设备处于空闲状态时，SCK信号线的电平信号：
- CPOL=0时，SCK在空闲状态时为低电平
- CPOL=1时，SCK在空闲状态时为高电平
时钟相位 CPHA：数据的采样的时刻：
- CPHA=0时，数据在SCK时钟线的“奇数边沿”被采样
- CPHA=1时，数据在SCK时钟线的“偶数边沿”被采样

linux总线设备spi - 图4

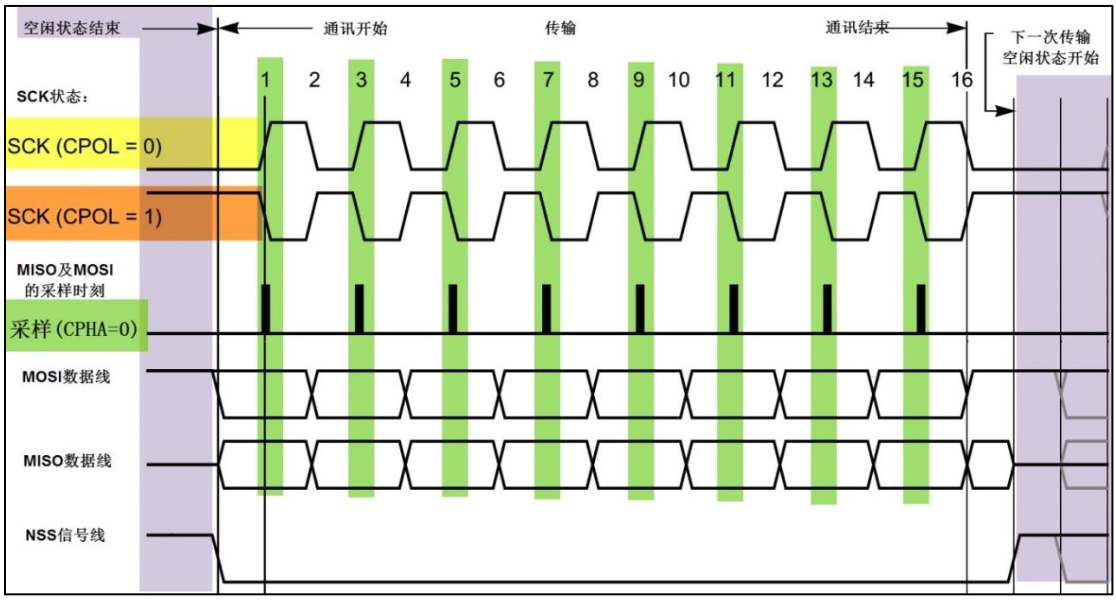

如上图所示：
SCK信号线在空闲状态为低电平时，CPOL=0；空闲状态为高电平时，CPOL=1。 CPHA=0，数据在 SCK 时钟线的“奇数边沿”被采样，当 CPOL=0 的时候，时钟的奇数边沿是上升沿，当 CPOL=1 的时候，时钟的奇数边沿是下降沿。
更多有关SPI通信协议的内容可以参考 【野火®】零死角玩转STM32 中spi章节。

13.2. ecspi驱动框架

ecspi设备驱动和i2c设备驱动非常相似，可对比学习。这一小节主要介绍ecspi驱动框架以及主要的结构体。
linux总线设备spi - 图5
如框架图所示，ecspi可分为spi总线驱动和spi设备驱动。spi总线驱动已经由芯片厂商提供，我们适当了解其实现机制。而spi设备驱动由我们自己编写，则需要明白其中的原理。spi设备驱动涉及到字符设备驱动、SPI核心层、SPI主机驱动，具体功能如下。

SPI核心层：提供SPI控制器驱动和设备驱动的注册方法、注销方法、SPI通信硬件无关接口函数。
SPI主机驱动：主要包含SPI硬件体系结构中适配器(spi控制器)的控制，用于产生SPI 读写时序。
SPI设备驱动：通过SPI主机驱动与CPU交换数据。

13.2.1. 关键数据结构
这里对整个ecspi驱动框架所涉及的关键数据结构进行整理，可先跳过，后续代码中遇到这些数据结构时再回来看详细定义。
13.2.1.1. spi_master
spi_master会在SPI主机驱动中使用到。 spi_controller实际是一个宏，指向spi_controller结构体。
13.2.1.2. spi_controller
部分成员变量已经被省略，下面是spi_controller关键成员变量：
spi_controller结构体（内核源码/include/linux/spi/spi.h）

| struct spi_controller { struct device dev; … struct list_head list; s16 bus_num; u16 num_chipselect; … struct spi_message cur_msg; … int (setup)(struct spi_device spi); int (transfer)(struct spi_device spi, struct spi_message mesg); void (cleanup)(struct spi_device spi); struct kthread_worker kworker; struct task_struct kworker_task; struct kthread_work pump_messages; struct list_head queue; struct spi_message cur_msg;

...
int (*transfer_one)(struct spi_controller *ctlr, struct spi_device *spi,struct spi_transfer *transfer);
int (*prepare_transfer_hardware)(struct spi_controller *ctlr);
int (*transfer_one_message)(struct spi_controller *ctlr,struct spi_message *mesg);
void (*set_cs)(struct spi_device *spi, bool enable);
...
int                     *cs_gpios;

} | | —- |

spi_controller中包含了各种函数指针，这些函数指针会在SPI核心层中被使用。

list： 链表节点，芯片可能有多个spi控制器
bus_num： spi控制器编号
num_chipselect： spi片选信号的个数，对不同的从设备进行区分
cur_msg： spi_message结构体类型，我们发送的信息都会被封装在这个结构体中。cur_msg，当前正带处理的消息队列
transfer： 用于把数据加入控制器的消息队列中
cleanup： 当spi_master被释放的时候，完成清理工作
kworker： 内核线程工人，spi可以使用异步传输方式发送数据
pump_messages： 具体传输工作
queue： 所有等待传输的消息队列挂在该链表下
transfer_one_message： 发送一个spi消息，类似IIC适配器里的algo->master_xfer，产生spi通信时序
cs_gpios： 记录spi上具体的片选信号。

13.2.1.3. spi_driver结构体
spi_driver结构体（内核源码/include/linux/spi/spi.h）

| struct spi_driver { const struct spi_device_id id_table; int (probe)(struct spi_device spi); int (remove)(struct spi_device spi); void (shutdown)(struct spi_device *spi); struct device_driver driver; }; | | —- |

id_table： 用来和spi进行配对。
.probe： spi设备和spi驱动匹配成功后，回调该函数指针

可以看到spi设备驱动结构体和我们之前讲过的i2c设备驱动结构体 i2c_driver 、平台设备驱动结构体 platform_driver 拥有相同的结构，用法也相同。
spi_device ‘’’’’’’’’’’’’’’’’设备结构体’’’’
在spi驱动中一个spi设备结构体代表了一个具体的spi设备，它保存着这个spi设备的详细信息，也可以说是配置信息。当驱动和设备匹配成功后（例如设备树节点）我们可以从.prob函数的参数中得到spi_device结构体。

dev： device类型结构体。这是一个设备结构体，我们把它称为spi设备结构体、i2c设备结构体、平台设备结构体都是“继承”自设备结构体。它们根据各自的特点添加自己的成员，spi设备添加的成员就是后面要介绍的成员
controller： 当前spi设备挂载在那个spi控制器
master： spi_master类型的结构体。在总线驱动中，一个spi_master代表了一个spi总线，这个参数就是用于指定spi设备挂载到那个spi总线上
max_speed_hz： 指定SPI通信的最大频率
chip_select： spi总选用于区分不同SPI设备的一个标号，不要误以为他是SPI设备的片选引脚。指定片选引脚的成员在下面
bits_per_word： 指定SPI通信时一个字节多少位，也就是传输单位
mode： SPI工作模式，工作模式如以上代码中的宏定义。包括时钟极性、位宽等等，这些宏定义可以使用或运算“|”进行组合，这些宏定义在SPI协议中有详细介绍，这里不再赘述
irq： 如果使用了中断，它用于指定中断号
cs_gpio： 片选引脚。在设备树中设置了片选引脚，驱动和设别树节点匹配成功后自动获取片选引脚，我们也可以在驱动总通过设置该参数自定义片选引脚
statistics： 记录spi名字，用来和spi_driver进行配对。

13.2.1.4. spi_transfer结构体
在spi设备驱动程序中，spitransfer结构体用于指定要发送的数据，后面称为传输结构体_ ：
spi_transfer结构体

| struct spi_transfer { /* it’s ok if tx_buf == rx_buf (right?)

 * for MicroWire, one buffer must be null
 * buffers must work with dma_*map_single() calls, unless
 *   spi_message.is_dma_mapped reports a pre-existing mapping
 */
const void      *tx_buf;
void            *rx_buf;
unsigned        len;
dma_addr_t      tx_dma;
dma_addr_t      rx_dma;
struct sg_table tx_sg;
struct sg_table rx_sg;
unsigned        cs_change:1;
unsigned        tx_nbits:3;
unsigned        rx_nbits:3;

define SPI_NBITS_SINGLE 0x01 / 1bit transfer /

define SPI_NBITS_DUAL 0x02 / 2bits transfer /

define SPI_NBITS_QUAD 0x04 / 4bits transfer /

u8              bits_per_word;
u16             delay_usecs;
u32             speed_hz;
struct list_head transfer_list;

}; | | —- |

传输结构体的成员较多，需要我们自己设置的很少，这里只介绍我们常用的配置项。

tx_buf： 发送缓冲区，用于指定要发送的数据地址。
rx_buf： 接收缓冲区，用于保存接收得到的数据，如果不接收不用设置或设置为NULL.
len： 要发送和接收的长度，根据SPI特性发送、接收长度相等。
tx_dma、rx_dma： 如果使用了DAM,用于指定tx或rx DMA地址。
bits_per_word： speed_hz，分别用于设置每个字节多少位、发送频率。如果我们不设置这些参数那么会使用默认的配置，也就是我初始化spi是设置的参数。

13.2.1.5. spi_message结构体
总的来说spi_transfer结构体保存了要发送（或接收）的数据，而在SPI设备驱动中数据是以“消息”的形式发送。 spi_message是消息结构体，我们把它称为消息结构体，发送一个消息分四步，依次为定义消息结构体、初始化消息结构体、“绑定”要发送的数据（也就是初始化好的spi_transfer结构）、执行发送。
spi_message结构体定义如下所示：
spi_message结构体

| struct spi_message { struct list_head transfers;

struct spi_device       *spi;
unsigned                is_dma_mapped:1;
/* REVISIT:  we might want a flag affecting the behavior of the
 * last transfer ... allowing things like "read 16 bit length L"
 * immediately followed by "read L bytes".  Basically imposing
 * a specific message scheduling algorithm.
 *
 * Some controller drivers (message-at-a-time queue processing)
 * could provide that as their default scheduling algorithm.  But
 * others (with multi-message pipelines) could need a flag to
 * tell them about such special cases.
 */
/* completion is reported through a callback */
void                    (*complete)(void *context);
void                    *context;
unsigned                frame_length;
unsigned                actual_length;
int                     status;
/* for optional use by whatever driver currently owns the
 * spi_message ...  between calls to spi_async and then later
 * complete(), that's the spi_master controller driver.
 */
struct list_head        queue;
void                    *state;

}; | | —- |

spi_message结构体成员我们比较陌生，如果我们不考虑具体的发送细节我们可以不用了解这些成员的含义，因为spi_message的初始化以及“绑定”spi_transfer传输结构体都是由内核函数实现。唯一要说明的是第二个成员“spi”，它是一个spi_device类型的指针，我们讲解spi_device结构体时说过，一个spi设备对应一个spi_device结构体，这个成员就是用于指定消息来自哪个设备。

13.3. ecspi总线驱动

13.3.1. SPI核心层

13.3.1.1. spi 总线注册

linux系统在开机的时候就会执行，自动进行spi总线注册。
spi总线注册（内核源码/drivers/spi/spi.c）

| static int __init spi_init(void) { int status; … status = bus_register(&spi_bus_type); … status = class_register(&spi_master_class); … } | | —- |

当总线注册成功之后，会在sys/bus下面生成一个spi总线，然后在系统中新增一个设备类，sys/class/目录下会可以找到spi_master类。

13.3.1.2. spi总线定义

spi_bus_type 总线定义，会在spi总线注册时使用。
spi总线定义

| struct bus_type spi_bus_type = { .name = “spi”, .dev_groups = spi_dev_groups, .match = spi_match_device, .uevent = spi_uevent, }; | | —- |

.match函数指针，设定了spi设备和spi驱动的匹配规则，具体如下spi_match_device。

13.3.1.3. spi_match_device()函数

spi总线注册（内核源码/drivers/spi/spi.c）

| static int spi_match_device(struct device dev, struct device_driver drv) { const struct spi_device spi = to_spi_device(dev); const struct spi_driver sdrv = to_spi_driver(drv);

/* Attempt an OF style match */
if (of_driver_match_device(dev, drv))
    return 1;
/* Then try ACPI */
if (acpi_driver_match_device(dev, drv))
    return 1;
if (sdrv->id_table)
    return !!spi_match_id(sdrv->id_table, spi);
return strcmp(spi->modalias, drv->name) == 0;

} | | —- |

函数提供了四种匹配方式，设备树匹配方式和acpi匹配方式以及id_table匹配方式，如果前面三种都没有匹配成功，则通过设备名进行配对。

13.3.2. spi控制器驱动

我们使用的IMX6ull芯片有4个spi控制器，对应的设备树存在4个节点
ecspi3 设备树节点（内核源码/arch/arm/boot/dts/imx6ull.dtsi）

| ecspi3: ecspi@2010000 {

#address-cells = <1>;
#size-cells = <0>;
compatible = "fsl,imx6ul-ecspi", "fsl,imx51-ecspi";
reg = <0x2010000 0x4000>;
interrupts = <GIC_SPI 33 IRQ_TYPE_LEVEL_HIGH>;
clocks = <&clks IMX6UL_CLK_ECSPI3>,
    <&clks IMX6UL_CLK_ECSPI3>;
clock-names = "ipg", "per";
dmas = <&sdma 7 7 1>, <&sdma 8 7 2>;
dma-names = "rx", "tx";
status = "disabled";

}; | | —- |

reg为spi3寄存器组相关的起始地址为0x2010000，寄存器长度为0x4000。其他属性暂时不需要了解。
module_platform_driver()宏
module_platform_driver()宏（内核源码/include/linux/platform_device.h）

| #define module_platform_driver(platform_driver) \ module_driver(platform_driver, platform_driver_register, \ platform_driver_unregister) | | —- |

module_driver()展开如下:
module_driver（内核源码/include/linux/device.h）

| #define moduledriver(driver, register, unregister, …) \ static int init driver##_init(void) \ { \ return register(&(driver) , ##VAARGS); \ } \ module_init(__driver##_init); \ | | —- |

driver：即为module_platform_driver()宏中的platform_driver，也就是spi_imx_driver。
__register：platform_driver_register
__unregister：platform_driver_unregister
VA_ARGS：可变参数

module_platform_driver用于注册平台设备,我们向函数传入platform_driver结构体类型的spi_imx_driver结构体变量，
module_platform_driver(spi_imx_driver)
spi_imx_driver_init函数（内核源码/include/linux/device.h）

| static int init spi_imx_driver_init(void) \ { \ return platform_driver_register(&(spi_imx_driver) , ##VAARGS_); \ } \ module_init(spi_imx_driver_init); \ | | —- |

13.3.2.1. spi_imx_probe()函数

spi_imx_probe()函数主要有如下功能：获取设备树节点信息，初始化spi时钟、dma、中断等，保存spi寄存器起始地址，填充spi控制器回调函数。
代码如下（部分被省略）：
spi_imx_probe函数（内核源码/drivers/spi/spi-imx.c）

| static int spi_imx_probe(struct platform_device pdev) { struct device_node np = pdev->dev.of_node; const struct of_device_id of_id = of_match_device(spi_imx_dt_ids, &pdev->dev); struct spi_imx_master mxc_platform_info = dev_get_platdata(&pdev->dev); struct spi_master master; struct spi_imx_data spi_imx; struct resource res; const struct spi_imx_devtype_data devtype_data = of_id ? of_id->data : (struct spi_imx_devtype_data *)pdev->id_entry->driver_data; bool slave_mode; … slave_mode = devtype_data->has_slavemode && of_property_read_bool(np, “spi-slave”); if (slave_mode) master = spi_alloc_slave(&pdev->dev, sizeof(struct spi_imx_data)); else master = spi_alloc_master(&pdev->dev, sizeof(struct spi_imx_data)); if (!master) return -ENOMEM; … ret = of_property_read_u32(np, “fsl,spi-num-chipselects”, &num_cs); if (ret < 0) { if (mxc_platform_info) { num_cs = mxc_platform_info->num_chipselect; master->num_chipselect = num_cs; } } else { master->num_chipselect = num_cs; }

spi_imx = spi_master_get_devdata(master);
spi_imx->bitbang.master = master;
spi_imx->dev = &pdev->dev;
spi_imx->slave_mode = slave_mode;
spi_imx->devtype_data = devtype_data;
master->cs_gpios = devm_kzalloc(&master->dev,
        sizeof(int) * master->num_chipselect, GFP_KERNEL);
spi_imx->bitbang.chipselect = spi_imx_chipselect;
spi_imx->bitbang.setup_transfer = spi_imx_setupxfer;
spi_imx->bitbang.txrx_bufs = spi_imx_transfer;
spi_imx->bitbang.master->setup = spi_imx_setup;
spi_imx->bitbang.master->cleanup = spi_imx_cleanup;
spi_imx->bitbang.master->prepare_message = spi_imx_prepare_message;
spi_imx->bitbang.master->unprepare_message = spi_imx_unprepare_message;
spi_imx->bitbang.master->slave_abort = spi_imx_slave_abort;
spi_imx->bitbang.master->mode_bits = SPI_CPOL &#124; SPI_CPHA &#124; SPI_CS_HIGH \
...
init_completion(&spi_imx->xfer_done);
res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
spi_imx->base = devm_ioremap_resource(&pdev->dev, res);
...
ret = spi_bitbang_start(&spi_imx->bitbang);
...

} | | —- |

linux总线设备spi - 图6

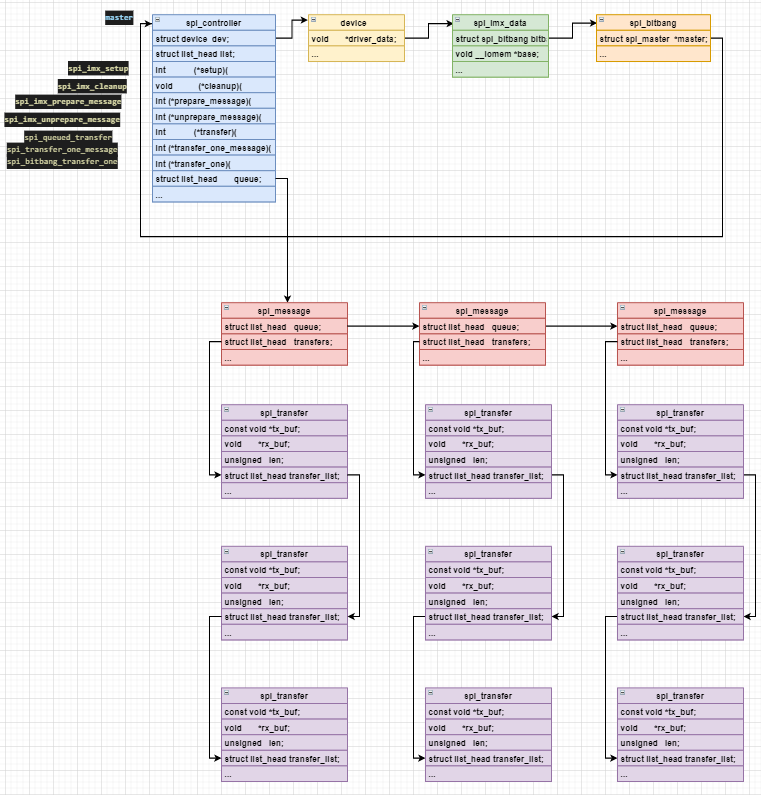

第2-13行：声明一些必要的变量，这些结构体的关系如上所示。
第16行： of_property_read_bool（）去设备树节点读取指定的值保存在slave_mode中，spi-slave的值指定spi是工作在主模式还是从模式下面。
第17-24行：根据slave_mode的值为master分配内存。
第26-34行：读取spi片选数量，保存在num_cs中，然后将值赋给master。使用时，就可以通过spi_controller获取片选信号。
第37行：将spi_bitbang结构体指向spi控制器，spi_bitbang的作用就是让我们使用普通GPIO来模拟spi时序。由于我们不使用普通GPIO模拟spi，这部分就不深入讲解
第38-41行：对spi_imx其他成员进行初始化。
第43行：对master中的cs_gpios动态申请内存。用来存放spi控制器所使用的引脚。
第46-54行：为spi_bitbang设置了一系列的回调函数，这里重要的有spi_imx_setup、spi_imx_cleanup、spi_imx_prepare_message、spi_imx_unprepare_message,后面会一一介绍。
第58、59行：获取设备树spi控制器的基地址，并进行虚拟地址映射，存放现在spi_imx结构体变量中的base成员中。
第61行：接下来调用spi_bitbang_start函数传入bitbang指针，下面是spi_bitbang_start函数。

13.3.2.2. spi_bitbang_start()函数
spi_bitbang_start函数（内核源码/drivers/spi/spi-bitbang.c）

| int spi_bitbang_start(struct spi_bitbang bitbang) { struct spi_master master = bitbang->master; int ret;

if (!master &#124;&#124; !bitbang->chipselect)
    return -EINVAL;
mutex_init(&bitbang->lock);
if (!master->mode_bits)
    master->mode_bits = SPI_CPOL &#124; SPI_CPHA &#124; bitbang->flags;
if (master->transfer &#124;&#124; master->transfer_one_message)
    return -EINVAL;
master->prepare_transfer_hardware = spi_bitbang_prepare_hardware;
master->unprepare_transfer_hardware = spi_bitbang_unprepare_hardware;
master->transfer_one = spi_bitbang_transfer_one;
master->set_cs = spi_bitbang_set_cs;
if (!bitbang->txrx_bufs) {
    bitbang->use_dma = 0;
    bitbang->txrx_bufs = spi_bitbang_bufs;
    if (!master->setup) {
        if (!bitbang->setup_transfer)
            bitbang->setup_transfer =
                spi_bitbang_setup_transfer;
        master->setup = spi_bitbang_setup;
        master->cleanup = spi_bitbang_cleanup;
    }
}
/* driver may get busy before register() returns, especially
* if someone registered boardinfo for devices
*/
ret = spi_register_master(spi_master_get(master));
if (ret)
    spi_master_put(master);
return ret;

}

EXPORT_SYMBOL_GPL(spi_bitbang_start); | | —- |

第6-15行：对传入的bitbang结构体成员进行判断。
第17-20行：对master的回调函数进行填充。
第37行：调用spi_register_master将master注册进linux。

13.4. ecspi设备驱动
ecspi总线驱动，由硬件供应商提供，我们只需要了解，学习其原理就行。下面涉及的函数，我们将会在ecspi设备驱动中使用。
13.4.1. 核心函数
ecspi设备的注册和注销函数分别在驱动的入口和出口函数中调用，这与平台设备驱动、i2c设备驱动相同，
ecspi设备注册和注销函数如下：
ecspi设备注册和注销函数

| int spi_register_driver(struct spi_driver sdrv) static inline void spi_unregister_driver(struct spi_driver sdrv) | | —- |

对比i2c设备的注册和注销函数，不难发现把“spi”换成“i2c”就是i2c设备的注册和注销函数了，并且用法相同。
参数：

spi spi_driver类型的结构体（spi设备驱动结构体），一个spi_driver结构体就代表了一个ecspi设备驱动

返回值：

成功： 0
失败： 其他任何值都为错误码

13.4.1.1. spi_setup()函数
函数设置spi设备的片选信号、传输单位、最大传输速率等，函数中调用spi控制器的成员controller->setup()，也就是spi_imx->bitbang.master->setup(),在函数spi_imx_probe()中我们将spi_imx_setup赋予该结构体。
spi_setup函数（内核源码/drivers/spi/spi.c）

int spi_setup(struct spi_device *spi)

参数：

spi spi_device spi设备结构体

返回值：

成功： 0
失败： 其他任何值都为错误码

13.4.1.2. spi_message_init()函数
初始化spi_message，
spi_message_init函数（内核源码/include/linux/spi/spi.h）

| static inline void spi_message_init(struct spi_message m) { memset(m, 0, sizeof m); spi_message_init_no_memset(m); } | | —- |

参数：

m spi_message 结构体指针，spi_message结构体定义和介绍可在前面关键数据结构中找到。

返回值： 无。

13.4.1.3. spi_message_add_tail()函数

spi_message_init函数（内核源码/include/linux/spi/spi.h）

| static inline void spi_message_add_tail(struct spi_transfer t, struct spi_message m) { list_add_tail(&t->transfer_list, &m->transfers); } | | —- |

这个函数很简单就是将将spi_transfer结构体添加到spi_message队列的末尾。

13.4.2. ecspi同步与互斥

在spi_controller中有一个函数指针transfer_one，回头去看spi_bitbang_start()函数，其中spi_bitbang_transfer_one就是来初始化该函数指针的;
spi_message通过成员变量queue将一系列的spi_message串联起来，第一个spi_message挂在struct list_head queue下面 spi_message还有struct list_head transfers成员变量，transfer也是被串联起来的，如下图所示。
linux总线设备spi - 图7

13.4.2.1. SPI同步传输数据

阻塞当前线程进行数据传输，spi_sync()内部调用__spi_sync()函数，mutex_lock（）和mutex_unlock（）为互斥锁的加锁和解锁。
spi_sync()函数（内核源码/drivers/spi/spi.c）

| int spi_sync(struct spi_device spi, struct spi_message message) { int ret;

mutex_lock(&spi->controller->bus_lock_mutex);
ret = __spi_sync(spi, message);
mutex_unlock(&spi->controller->bus_lock_mutex);
return ret;

} | | —- |

spi_sync()函数实现如下：
spi_sync()函数（内核源码/drivers/spi/spi.c）

| static int __spi_sync(struct spi_device spi, struct spi_message message) { int status; struct spi_controller *ctlr = spi->controller; unsigned long flags;

status = __spi_validate(spi, message);
if (status != 0)
    return status;
message->complete = spi_complete;
message->context = &done;
message->spi = spi;
...
if (ctlr->transfer == spi_queued_transfer) {
    spin_lock_irqsave(&ctlr->bus_lock_spinlock, flags);
    trace_spi_message_submit(message);
    status = __spi_queued_transfer(spi, message, false);
    spin_unlock_irqrestore(&ctlr->bus_lock_spinlock, flags);
} else {
    status = spi_async_locked(spi, message);
}
if (status == 0) {
    ...
    wait_for_completion(&done);
    status = message->status;
}
message->context = NULL;
return status;

} | | —- |

第7-9行：函数内部首先调用__spi_validate对spi各个通信参数进行校验
第11-13行：对message结构体进行初始化，其中第11行，当消息发送完毕后，spi_complete回调函数将被执行。
第30行：阻塞当前线程，当message发送完成时结束阻塞。

13.4.2.2. SPI异步传输数据
spi_async()函数（内核源码/drivers/spi/spi.c）

| int spi_async(struct spi_device spi, struct spi_message message) { … ret = __spi_async(spi, message); … } | | —- |

在驱动程序中调用async时不会阻塞当前进程，只是把当前message结构体添加到当前spi控制器成员queue的末尾。然后在内核中新增加一个工作，这个工作的内容就是去处理这个message结构体。
__spi_async()函数（内核源码/drivers/spi/spi.c）

| static int __spi_async(struct spi_device spi, struct spi_message message) { struct spi_controller *ctlr = spi->controller; … return ctlr->transfer(spi, message); } | | —- |

13.5. oled屏幕驱动实验

ecspi_oled驱动和我们上一节介绍的i2c_mpu6050设备驱动非常相似，可对比学习，推荐先学习i2c_mpu6050驱动，因为这里会省略一部分在i2c_mpu6050绍过的内容。
本章配套源码和设备树插件位于base_code/linux_driver/ecSPI_OLED。

13.5.1. 硬件介绍

在oled驱动中我们使用ecspi1，可以通过IMX6ul的芯片手册查到，ecspi使用到的引脚如下。

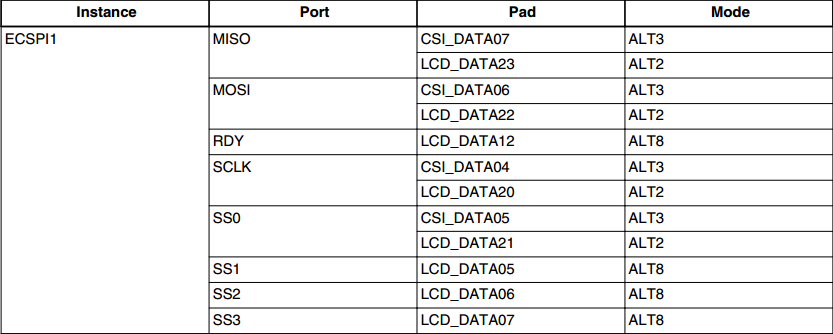

linux总线设备spi - 图8
在我们实验中ecspi1使用CSI_DATA04-CSI_DATA07，oled屏和ecspi引脚对应入下。

SPI_OLED显示屏	功能	说明	引脚引出位置（排针）
MOSI	ECSPI1_MOSI	MOSI引脚	CN5排针 IO4.25 脚
未使用	ECSPI1_ MISO	MISO引脚	CN5排针 IO4.28 脚
CLK	ECSPI1_SCLK	ECSPI时钟引脚	CN5排针 IO4.27 脚
D/C	GPIO4_IO24	数据、命令控制引脚	CN5排针 IO4.24脚
CS	ECSPI1_SS0	片选引脚	CN5排针 IO4.26脚
GND	电源-		GND
VCC	电源+		3.3V

设备树插件书写格式不变，我们重点讲解ecspi_oled设备节点。
ecspi_oled设备树插件（base_code/linux_driver/ecSPI_OLED/imx-fire-ecspi-oled-overlay.dts）

| /dts-v1/; /plugin/;

include “imx6ul-pinfunc.h”

/{ fragment@0 { target = <&ecspi1>; overlay { fsl,spi-num-chipselects = <1>; ———① cs-gpios = <&gpio4 26 0>; ———-② pinctrl-names = “default”; pinctrl-0 = <&pinctrl_ecspi1>; ———③ status = “okay”;

        ecspi_oled@0 {
            d_c_control_pin = <&gpio4 24 0>; ------①
            compatible = "fire,ecspi_oled";
            spi-max-frequency = <20000000>; -------②
            reg = <0>;                      -------③
        };
    };
};
fragment@1 {
    target = <&iomuxc>;
    __overlay__ {
        pinctrl_ecspi1: ecspi1grp {
            fsl,pins = <
                MX6UL_PAD_CSI_DATA07__ECSPI1_MISO  0x10b0
                MX6UL_PAD_CSI_DATA06__ECSPI1_MOSI  0x10b0
                MX6UL_PAD_CSI_DATA04__ECSPI1_SCLK  0x10b0
                MX6UL_PAD_CSI_DATA05__ECSPI1_SS0   0x10b0
                MX6UL_PAD_CSI_DATA03__GPIO4_IO24   0x10b0
            >;
        };
    };
};

}; | | —- |

第7行: 向ecspi1节点追加内容
第9行: 指定设备的数量，当前只有一个ecspi_oled，设置为1。
第10行: 指定使用的片选引脚，我们这里使用的是CS1既GPIO4_26。
第12行: 指定ecspi1使用的pinctrl节点，也就是说指定ecspi1要使用的引脚。
第15行: 向ecspi1节点追加ecspi_oled子节点
第16行: 指定ecspi_oled使用的D/C控制引脚，在驱动程序中会控制该引脚设置发送的是命令还是数据。
第18行: 设置SPI传输的最大频率，
第19行: 设置reg属性为0,表示ecspi_oled连接到ecspi的通道0
第25行: 向pinctrl子系统节点追加ecspi_oled使用到的引脚。

向pinctrl子系统添加引脚具体内容可参考 GPIO子系统章节 。这里使用了5个引脚它们与ecspi_oled显示屏引脚对应关系、引脚的功能、以及在开发板上的位置如上表所示。需要注意的是ecspi_oled显示屏没有MISO引脚，直接空出即可，ecspi_oled显示屏需要一个额外的引脚连接D/C, 用于控制spi发送的是数据还是控制命令（高电平是数据，低电平是控制命令）。

13.5.2. 实验代码讲解

ecspi_oled驱动使用设备树插件方式开发,主要工作包三部分内容。

第一，编写ecspi_oled的设备树插件（硬件部分已介绍），
第二，编写ecspi_oled驱动程序，包含驱动的入口、出口函数实现，.prob函数实现，file_operations函数集实现。
第三，编写简单测试应用程序。

ecspi_oled的驱动结构和上一章的i2c_mpu6050完全相同。这里不再赘述，直接讲解实现代码。如下所示。

13.5.2.1. 驱动的入口和出口函数实现

驱动入口和出口函数与I2C_mpu6050驱动相似，只是把i2c替换为ecspi,源码如下所示。
驱动入口函数实现（base_code/linux_driver/ecSPI_OLED/ecspi_oled.c）

| /指定 ID 匹配表/ static const struct spi_device_id oled_device_id[] = { {“fire,ecspi_oled”, 0}, {}};

/指定设备树匹配表/ static const struct of_device_id oled_of_match_table[] = { {.compatible = “fire,ecspi_oled”}, {}};

/spi总线设备结构体/ struct spi_driver oled_driver = { .probe = oled_probe, .remove = oled_remove, .id_table = oled_device_id, .driver = { .name = “ecspi_oled”, .owner = THIS_MODULE, .of_match_table = oled_of_match_table, }, };

/ 驱动初始化函数 */ static int __init oled_driver_init(void) { int error; pr_info(“oled_driver_init\n”); error = spi_register_driver(&oled_driver); return error; }

/ 驱动注销函数 */ static void __exit oled_driver_exit(void) { pr_info(“oled_driver_exit\n”); spi_unregister_driver(&oled_driver); } | | —- |

第2-9行：这里定义了两个匹配表，第一个是传统的匹配表（可省略）。第二个是和设备树节点匹配的匹配表，保证与设备树节点.compatible属性设定值相同即可。
第12-21行：定义spi_driver类型结构体。该结构体可类比i2c_driver和platform_driver。
第26-41行：驱动的入口和出口函数，在入口函数只需要注册一个spi驱动，在出口函数中注销它

13.5.2.2. .prob函数实现
在.prob函数中完成两个主要工作，第一，初始化ecspi，第二，申请一个字符设备。
.prob函数实现（base_code/linux_driver/ecSPI_OLED/ecspi_oled.c）

| static int oled_probe(struct spi_device spi) { printk(KERN_EMERG “\t match successed \n”); /获取 ecspi_oled 设备树节点/ oled_device_node = of_find_node_by_path(“/soc/aips-bus@2000000/spba-bus@2000000/ecspi@2008000/ecspi_oled@0”); if (oled_device_node == NULL) { printk(KERN_EMERG “\t get ecspi_oled@0 failed! \n”); } /获取 oled 的 D/C 控制引脚并设置为输出，默认高电平/ oled_control_pin_number = of_get_named_gpio(oled_device_node, “d_c_control_pin”, 0); gpio_direction_output(oled_control_pin_number, 1); /初始化spi/ oled_spi_device = spi; ——① oled_spi_device->mode = SPI_MODE_0; —-② oled_spi_device->max_speed_hz = 2000000; —-③ spi_setup(oled_spi_device); /注册字符设备/ ret = alloc_chrdev_region(&oled_devno, 0, DEV_CNT, DEV_NAME); if (ret < 0) { printk(“fail to alloc oled_devno\n”); goto alloc_err; } /关联字符设备结构体cdev与文件操作结构体file_operations/ oled_chr_dev.owner = THIS_MODULE; cdev_init(&oled_chr_dev, &oled_chr_dev_fops); /添加设备至cdev_map散列表中/ ret = cdev_add(&oled_chr_dev, oled_devno, DEV_CNT); if (ret < 0) { printk(“fail to add cdev\n”); goto add_err; } /创建类/ class_oled = class_create(THIS_MODULE, DEV_NAME); /创建设备 DEV_NAME 指定设备*/ device_oled = device_create(class_oled, NULL, oled_devno, NULL, DEV_NAME);

...
return 0;

} | | —- |

.prob函数介绍如下：

第6-10行：根据设备树节点路径获取节点。
第13-14行：获取ecspi_oled的D/C控制引脚。并设置为高电平。
第17行： .prob函数传回的spi_device结构体，根据之前讲解，该结构体代表了一个ecspi(spi)设备，我们通过它配置SPI,这里设置的内容将会覆盖设备树节点中设置的内容。
第18行：设置SPI模式为SPI_MODE_0。
第19行：设置最高频率为2000000，设备树中也设置了该属性，则这里设置的频率为最终值。
第23-46行：注册字符设备、创建设备。

13.5.2.3. 字符设备操作函数集实现
字符设备操作函数集是驱动对外的接口，我们要在这些函数中实现对ecspi_oled的初始化、写入、关闭等等工作。这里共实现三个函数，.open函数用于实现ecspi_oled的初始化，.write函数用于向ecspi_oled写入显示数据，.release函数用于关闭ecspi_oled。
.open函数实现
在open函数中完成ecspi_oled的初始化，代码如下：
.open函数实现（base_code/linux_driver/ecSPI_OLED/ecspi_oled.c）

| /字符设备操作函数集，open函数实现/ static int oled_open(struct inode inode, struct file filp) { spi_oled_init(); //初始化显示屏 return 0; }

/oled 初始化函数/ void spi_oled_init(void) { /初始化oled/ oled_send_commands(oled_spi_device, oled_init_data, sizeof(oled_init_data));

/*清屏*/
oled_fill(0x00);

}

static int oled_send_commands(struct spi_device spi_device, u8 commands, u16 lenght) { int error = 0; struct spi_message message; //定义发送的消息 struct spi_transfer transfer; //定义传输结构体

/*申请空间*/
message = kzalloc(sizeof(struct spi_message), GFP_KERNEL);
transfer = kzalloc(sizeof(struct spi_transfer), GFP_KERNEL);
/*设置 D/C引脚为低电平*/
gpio_direction_output(oled_control_pin_number, 0);
/*填充message和transfer结构体*/
transfer->tx_buf = commands;
transfer->len = lenght;
spi_message_init(message);
spi_message_add_tail(transfer, message);
error = spi_sync(spi_device, message);
kfree(message);
kfree(transfer);
if (error != 0)
{
        printk("spi_sync error! \\n");
        return -1;
}
return error;

} | | —- |

如上代码所示，open函数只调用了自定义spi_oled_init函数，在spi_oled_init函数函数中调用oled_send_commands函数初始化ecspi_oled，然后调用清屏函数。这里主要讲解oled_send_commands函数：

第21、22行：定义spi_message结构体和spi_transfer结构体。
第25、26行：为节省内核栈空间这里使用kzalloc为它们分配空间，这两个结构体大约占用100字节，推荐这样做。
第28行：设置 D/C引脚为低电平，前面说过，ecspi_oled的D/C引脚用于控制发送的命令或数据，低电平时表示发送的是命令。
第30-34行：这里就是我们之前讲解的发送流程依次为初始化spi_transfer结构体指定要发送的数据、初始化消息结构体、将消息结构体添加到队尾部、调用spi_sync函数执行同步发送。。
第36-43行：释放空间。

.write函数实现
.write函数用于接收来自应用程序的数据，并显示这些数据。函数实现如下所示：
.write函数实现（base_code/linux_driver/ecSPI_OLED/ecspi_oled.c）

| /字符设备操作函数集，.write函数实现/ static int oled_write(struct file filp, const char __user buf, size_t cnt, loff_t off) { int copy_number=0; /申请内存/ oled_display_struct write_data; write_data = (oled_display_struct)kzalloc(cnt, GFP_KERNEL); copy_number = copy_from_user(write_data, buf,cnt); oled_display_buffer(write_data->display_buffer, write_data->x, write_data->y, write_data->length); /释放内存*/ kfree(write_data); return 0; }

static int oled_display_buffer(u8 *display_buffer, u8 x, u8 y, u16 length)

/数据发送结构体/ typedef struct oled_display_struct { u8 x; u8 y; u32 length; u8 display_buffer[]; }oled_display_struct; | | —- |

代码介绍如下：

第2行： .write函数，我们重点关注两个参数buf保存来自应用程序的数据地址，我们需要把这些数据拷贝到内核空间才能使用，参数cnt指定数据长度。
第6行：定义oled_display_struct结构体并保存来自用户空间的数据。
第7-8行：使用kzalloc为oled_display_struct结构体分配空间，因为在应用程序中使用相同的结构体，所以这里直接根据参数“cnt”分配空间，分配成功后执行“copy_from_user”即可。
第9行：调用自定义函数oled_display_buffer显示数据。
第11行：释放空间
第15行：函数原型如第四部分所示，参数display_buffer指定要显示的点阵数据x、y用于指定显示起始位置，length指定显示长度。具体函数实现也很简单，这里不再赘述。
第25行： oled_display_struct结构体是自定义的一个结构体。它是一个可变长度结构体，参数 x 、y用于指定数据显示位置，参数length指定数据长度，柔性数组display_buffer[]用于保存来自用户空间的显示数据。

.release函数实现
.release函数功能仅仅是向ecspi_oled显示屏发送关闭显示命令，源码如下：
.release函数实现（base_code/linux_driver/ecSPI_OLED/ecspi_oled.c）

| /字符设备操作函数集，.release函数实现/ static int oled_release(struct inode inode, struct file filp) { oled_send_command(oled_spi_device, 0xae);//关闭显示 return 0; } | | —- |

13.5.2.3.1. oled测试应用程序实现

测试应用程序主要工作是实现oled显示屏实现刷屏、显示文字、显示图片。
测试程序需要用到字符以及图片的点阵数据保存在oled_code_table.c文件，为方便管理我们编写了一个简单makefile文件方便我们编译程序。
linux总线设备spi - 图9
makefile文件如下所示：
Makefile（base_code/linux_driver/ecSPI_OLED/test_app/Makefile.c）

| out_file_name = “test_app”

all: test_app.c oled_code_table.c arm-linux-gnueabihf-gcc $^ -o $(out_file_name)

.PHONY: clean clean: rm $(out_file_name) | | —- |

Makefile很简单，就不加以说明。
下面是我们的测试程序源码。如下所示：
测试应用程序 Makefile（base_code/linux_driver/ecSPI_OLED/test_app/test_app.c）

| /点阵数据/ extern unsigned char F16x16[]; extern unsigned char F6x8[][6]; extern unsigned char F8x16[][16]; extern unsigned char BMP1[];

int main(int argc, char argv[]) { int error = -1; /打开文件/ int fd = open(“/dev/ecspi_oled”, O_RDWR); if (fd < 0) { printf(“open file : %s failed !\n”, argv[0]); return -1; } /显示图片/ show_bmp(fd, 0, 0, BMP1, X_WIDTHY_WIDTH/8); sleep(3);

/*显示文字*/
oled_fill(fd, 0, 0, 127, 7, 0x00);  //清屏
oled_show_F16X16_letter(fd,0, 0, F16x16, 4);  //显示汉字
oled_show_F8X16_string(fd,0,2,"F8X16:THIS IS ecSPI TEST APP");
oled_show_F6X8_string(fd, 0, 6,"F6X8:THIS IS ecSPI TEST APP");
sleep(3);
oled_fill(fd, 0, 0, 127, 7, 0x00);  //清屏
oled_show_F8X16_string(fd,0,0,"Testing is completed");
sleep(3);
/*关闭文件*/
error = close(fd);
if(error < 0)
{
    printf("close file error! \\n");
}
return 0;

} | | —- |

测试程序很简单，完整代码请参考配套例程，结合代码简单介绍如下： - 第2-5行：测试程序要用到的点阵数据，我们显示图片、汉字之前都要把它们转化为点阵数据。这么转？，野火spi_oled模块配套资料提供有转换工具以及使用说明。 - 第11行：打开ecspi_oled的设备节点，这个根据自己的驱动而定，我们使用的驱动源码就是这个路径。 - 第18行：显示图片测试，这里需要说明的是由于测试程序不那么完善，图片显示起始位置x坐标应当设置为0，这样在循环显示时才不会乱。显示长度应当为显示屏的像素数除以8，因为每个字节8位，这8位控制8个像素点。 - 第22-25行：测试显示汉字和不同规格的字符。 - 第28-33行：显示测试结束提示语，之后关闭显示。

13.5.3. 实验准备

编译工具下载地址

git clone https://github.com/Embedfire/ebf-linux-dtoverlays.git git clone https://gitee.com/Embedfire/ebf-linux-dtoverlays.git

将我们编写的设备树插件 base_code/linux_driver/ecSPI_OLED/imx-fire-ecspi-oled-overlay.dts 拷贝到 ebf-linux-dtoverlays/overlays/ebf/下，执行make。在“ebf-linux-dtoverlays/output/”目录下，会生成imx-fire-ecspi-oled-overlay.dtbo。
imx-fire-ecspi-oled-overlay.dtbo就是oled屏的设备树插件

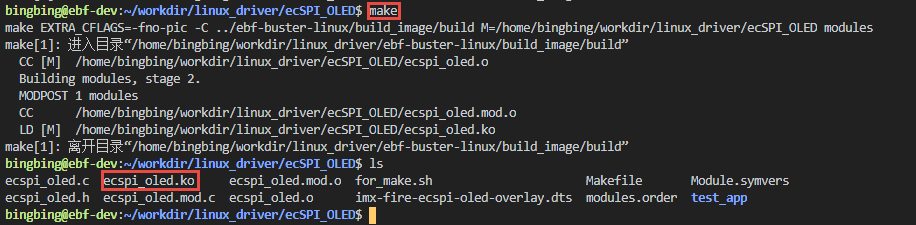

将 base_code/ecSPI_OLED/ 拷贝到内核源码同级目录，执行里面的MakeFile，生成ecspi_oled.ko。
linux总线设备spi - 图10
将 base_code/ecSPI_OLED/test_app 目录中执行里面的MakeFile，生成test_app。
linux总线设备spi - 图11

13.5.4. 程序运行结果

将前面生成的设备树插件、驱动程序、应用程序通过scp等方式拷贝到开发板。

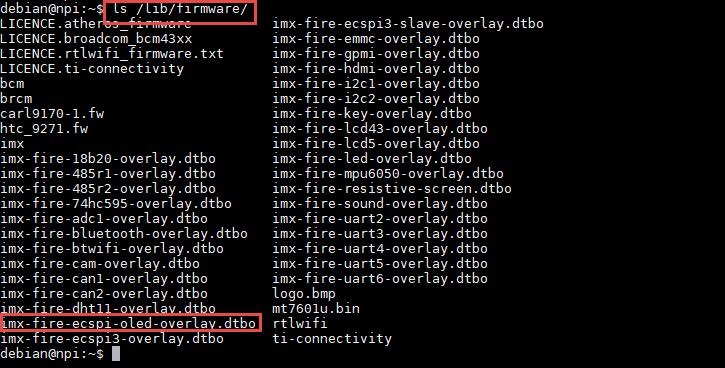

将设备树插件拷贝到/lib/firmware/,在/boot/uEnv.txt中添加 dtoverlay=/lib/firmware/imx-fire-ecspi-oled-overlay.dtbo
linux总线设备spi - 图12
加载驱动陈程序 insmod ecspi_oled.ko。驱动程序打印match successed、
linux总线设备spi - 图13
驱动加载成功后直接运行测试应用程序 ./test_app，正常情况下显示屏会显示设定的内容

linux总线设备spi

13.1. ecspi基本知识

13.1.1. spi物理总线

13.1.2. spi时序

13.1.3. spi通信模式

13.2. ecspi驱动框架

13.2.1. 关键数据结构

13.2.1.1. spi_master

13.2.1.2. spi_controller

13.2.1.3. spi_driver结构体

13.2.1.4. spi_transfer结构体

define SPI_NBITS_SINGLE 0x01 / 1bit transfer /

define SPI_NBITS_DUAL 0x02 / 2bits transfer /

define SPI_NBITS_QUAD 0x04 / 4bits transfer /

13.2.1.5. spi_message结构体

13.3. ecspi总线驱动

13.3.1. SPI核心层

13.3.1.1. spi 总线注册

13.3.1.2. spi总线定义

13.3.1.3. spi_match_device()函数

13.3.2. spi控制器驱动

VA_ARGS：可变参数

13.3.2.1. spi_imx_probe()函数

13.3.2.2. spi_bitbang_start()函数

13.4. ecspi设备驱动

13.4.1. 核心函数

13.4.1.1. spi_setup()函数

13.4.1.2. spi_message_init()函数

13.4.1.3. spi_message_add_tail()函数

13.4.2. ecspi同步与互斥

13.4.2.1. SPI同步传输数据

13.4.2.2. SPI异步传输数据

13.5. oled屏幕驱动实验

13.5.1. 硬件介绍

include “imx6ul-pinfunc.h”

13.5.2. 实验代码讲解

13.5.2.1. 驱动的入口和出口函数实现

13.5.2.2. .prob函数实现

13.5.2.3. 字符设备操作函数集实现

13.5.2.3.1. oled测试应用程序实现

13.5.3. 实验准备

13.5.4. 程序运行结果
