一、Golang“调度器” 的由来?

(1) 单进程时代不需要调度器

我们知道,一切的软件都是跑在操作系统上,真正用来干活 (计算) 的是 CPU。早期的操作系统每个程序就是一个进程,知道一个程序运行完,才能进行下一个进程,就是“单进程时代”

一切的程序只能串行发生。

调度器GMP原理与调度全分析 - 图1

早期的单进程操作系统,面临 2 个问题:

  1. 单一的执行流程,计算机只能一个任务一个任务处理。

  2. 进程阻塞所带来的 CPU 时间浪费。

那么能不能有多个进程来宏观一起来执行多个任务呢?

后来操作系统就具有了最早的并发能力:多进程并发,当一个进程阻塞的时候,切换到另外等待执行的进程,这样就能尽量把 CPU 利用起来,CPU 就不浪费了。

(2) 多进程 / 线程时代有了调度器需求

调度器GMP原理与调度全分析 - 图2

在多进程 / 多线程的操作系统中,就解决了阻塞的问题,因为一个进程阻塞 cpu 可以立刻切换到其他进程中去执行,而且调度 cpu 的算法可以保证在运行的进程都可以被分配到 cpu 的运行时间片。这样从宏观来看,似乎多个进程是在同时被运行。

但新的问题就又出现了,进程拥有太多的资源,进程的创建、切换、销毁,都会占用很长的时间,CPU 虽然利用起来了,但如果进程过多,CPU 有很大的一部分都被用来进行进程调度了。

怎么才能提高 CPU 的利用率呢?

但是对于 Linux 操作系统来讲,cpu 对进程的态度和线程的态度是一样的。

调度器GMP原理与调度全分析 - 图3

很明显,CPU 调度切换的是进程和线程。尽管线程看起来很美好,但实际上多线程开发设计会变得更加复杂,要考虑很多同步竞争等问题,如锁、竞争冲突等。

(3) 协程来提高 CPU 利用率

多进程、多线程已经提高了系统的并发能力,但是在当今互联网高并发场景下,为每个任务都创建一个线程是不现实的,因为会消耗大量的内存 (进程虚拟内存会占用 4GB[32 位操作系统], 而线程也要大约 4MB)。

大量的进程 / 线程出现了新的问题

  • 高内存占用
  • 调度的高消耗 CPU

好了,然后工程师们就发现,其实一个线程分为 “内核态“线程和” 用户态“线程。

一个 “用户态线程” 必须要绑定一个 “内核态线程”,但是 CPU 并不知道有“用户态线程” 的存在,它只知道它运行的是一个“内核态线程”(Linux 的 PCB 进程控制块)。

调度器GMP原理与调度全分析 - 图4

这样,我们再去细化去分类一下,内核线程依然叫 “线程 (thread)”,用户线程叫 “协程 (co-routine)”.

调度器GMP原理与调度全分析 - 图5

  1. 看到这里,我们就要开脑洞了,既然一个协程(co-routine)可以绑定一个线程(thread),那么能不能多个协程(co-routine)绑定一个或者多个线程(thread)上呢。
  2. 之后,我们就看到了有3中协程和线程的映射关系:

N:1 关系

N 个协程绑定 1 个线程,优点就是协程在用户态线程即完成切换,不会陷入到内核态,这种切换非常的轻量快速。但也有很大的缺点,1 个进程的所有协程都绑定在 1 个线程上

缺点:

  • 某个程序用不了硬件的多核加速能力
  • 一旦某协程阻塞,造成线程阻塞,本进程的其他协程都无法执行了,根本就没有并发的能力了。

调度器GMP原理与调度全分析 - 图6

1:1 关系

1 个协程绑定 1 个线程,这种最容易实现。协程的调度都由 CPU 完成了,不存在 N:1 缺点,

缺点:

  • 协程的创建、删除和切换的代价都由 CPU 完成,有点略显昂贵了。

调度器GMP原理与调度全分析 - 图7

M:N 关系

M 个协程绑定 1 个线程,是 N:1 和 1:1 类型的结合,克服了以上 2 种模型的缺点,但实现起来最为复杂。

调度器GMP原理与调度全分析 - 图8

  1. 协程跟线程是有区别的,线程由CPU调度是抢占式的,**协程由用户态调度是协作式的**,一个协程让出CPU后,才执行下一个协程。

(4)Go 语言的协程 goroutine

Go 为了提供更容易使用的并发方法,使用了 goroutine 和 channel。goroutine 来自协程的概念,让一组可复用的函数运行在一组线程之上,即使有协程阻塞,该线程的其他协程也可以被runtime调度,转移到其他可运行的线程上。最关键的是,程序员看不到这些底层的细节,这就降低了编程的难度,提供了更容易的并发。

Go 中,协程被称为 goroutine,它非常轻量,一个 goroutine 只占几 KB,并且这几 KB 就足够 goroutine 运行完,这就能在有限的内存空间内支持大量 goroutine,支持了更多的并发。虽然一个 goroutine 的栈只占几 KB,但实际是可伸缩的,如果需要更多内容,runtime会自动为 goroutine 分配。

Goroutine 特点:

  • 占用内存更小(几 kb)
  • 调度更灵活 (runtime 调度)

(5) 被废弃的 goroutine 调度器

  1. 好了,既然我们知道了协程和线程的关系,那么最关键的一点就是调度协程的调度器的实现了。

Go 目前使用的调度器是 2012 年重新设计的,因为之前的调度器性能存在问题,所以使用 4 年就被废弃了,那么我们先来分析一下被废弃的调度器是如何运作的?

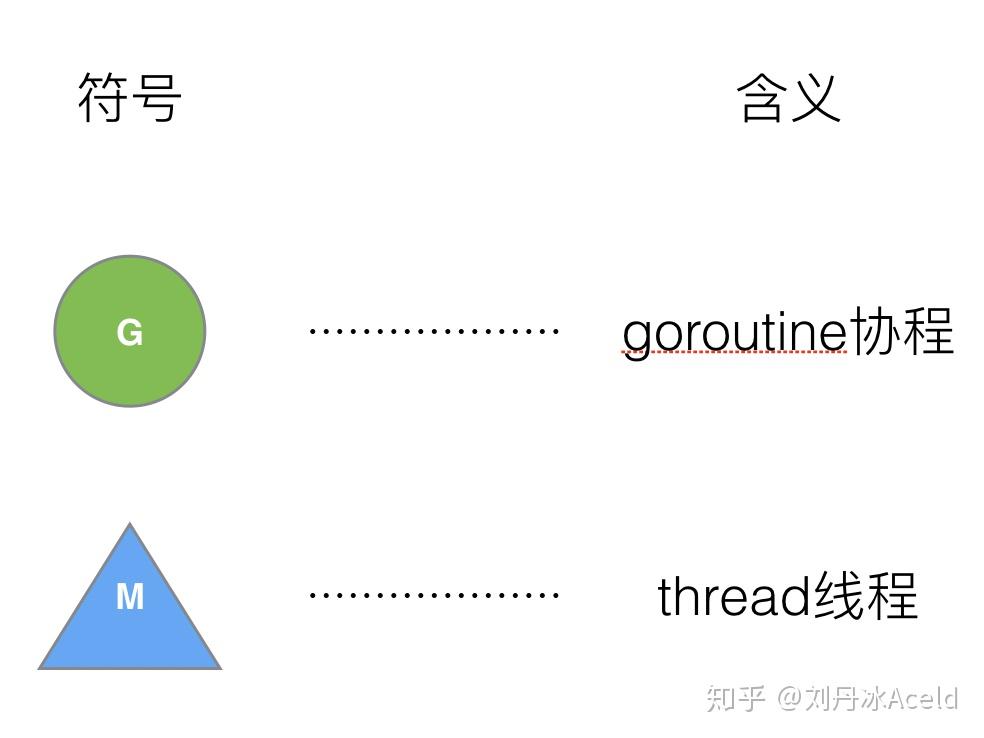

大部分文章都是会用 G 来表示 Goroutine,用 M 来表示线程,那么我们也会用这种表达的对应关系。

调度器GMP原理与调度全分析 - 图9

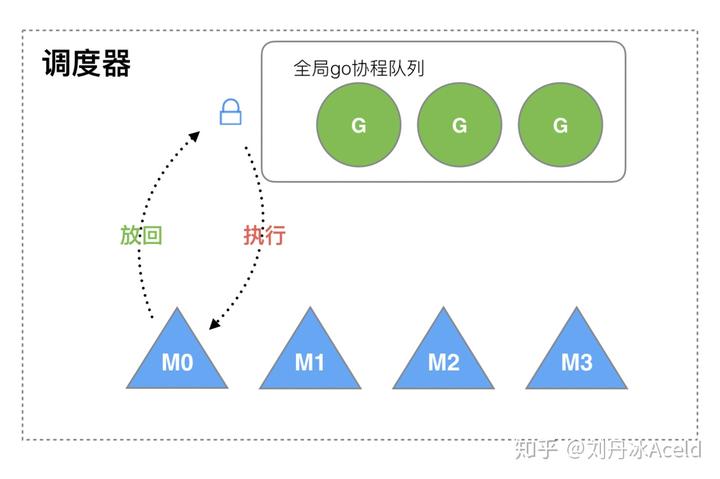

下面我们来看看被废弃的 golang 调度器是如何实现的?

调度器GMP原理与调度全分析 - 图10

M 想要执行、放回 G 都必须访问全局 G 队列,并且 M 有多个,即多线程访问同一资源需要加锁进行保证互斥 / 同步,所以全局 G 队列是有互斥锁进行保护的。

老调度器有几个缺点:

  1. 创建、销毁、调度 G 都需要每个 M 获取锁,这就形成了激烈的锁竞争
  2. M 转移 G 会造成延迟和额外的系统负载。比如当 G 中包含创建新协程的时候,M 创建了 G’,为了继续执行 G,需要把 G’交给 M’执行,也造成了很差的局部性,因为 G’和 G 是相关的,最好放在 M 上执行,而不是其他 M’。
  3. 系统调用 (CPU 在 M 之间的切换) 导致频繁的线程阻塞和取消阻塞操作增加了系统开销。

二、Goroutine 调度器的 GMP 模型的设计思想

面对之前调度器的问题,Go 设计了新的调度器。

在新调度器中,出列 M(thread) 和 G(goroutine),又引进了 P(Processor)。

调度器GMP原理与调度全分析 - 图11

Processor,它包含了运行 goroutine 的资源,如果线程想运行 goroutine,必须先获取 P,P 中还包含了可运行的 G 队列。

(1)GMP 模型

在 Go 中,线程是运行 goroutine 的实体,调度器的功能是把可运行的 goroutine 分配到工作线程上

调度器GMP原理与调度全分析 - 图12

  1. 全局队列(Global Queue):存放等待运行的 G。
  2. P 的本地队列:同全局队列类似,存放的也是等待运行的 G,存的数量有限,不超过 256 个。新建 G’时,G’优先加入到 P 的本地队列,如果队列满了,则会把本地队列中一半的 G 移动到全局队列。
  3. P 列表:所有的 P 都在程序启动时创建,并保存在数组中,最多有GOMAXPROCS(可配置) 个。
  4. M:线程想运行任务就得获取 P,从 P 的本地队列获取 G,P 队列为空时,M 也会尝试从全局队列一批 G 放到 P 的本地队列,或从其他 P 的本地队列一半放到自己 P 的本地队列。M 运行 G,G 执行之后,M 会从 P 获取下一个 G,不断重复下去。

Goroutine 调度器和 OS 调度器是通过 M 结合起来的,每个 M 都代表了 1 个内核线程,OS 调度器负责把内核线程分配到 CPU 的核上执行

有关 P 和 M 的个数问题

1、P 的数量:

  • 由启动时环境变量$GOMAXPROCS或者是由runtime的方法GOMAXPROCS()决定。这意味着在程序执行的任意时刻都只有$GOMAXPROCS个 goroutine 在同时运行。

2、M 的数量:

  • go 语言本身的限制:go 程序启动时,会设置 M 的最大数量,默认 10000. 但是内核很难支持这么多的线程数,所以这个限制可以忽略。
  • runtime/debug 中的 SetMaxThreads 函数,设置 M 的最大数量
  • 一个 M 阻塞了,会创建新的 M。

M 与 P 的数量没有绝对关系,一个 M 阻塞,P 就会去创建或者切换另一个 M,所以,即使 P 的默认数量是 1,也有可能会创建很多个 M 出来。

P 和 M 何时会被创建

1、P 何时创建:在确定了 P 的最大数量 n 后,运行时系统会根据这个数量创建 n 个 P。

2、M 何时创建:没有足够的 M 来关联 P 并运行其中的可运行的 G。比如所有的 M 此时都阻塞住了,而 P 中还有很多就绪任务,就会去寻找空闲的 M,而没有空闲的,就会去创建新的 M。

(2) 调度器的设计策略

复用线程:避免频繁的创建、销毁线程,而是对线程的复用。

1)work stealing 机制

  1. 当本线程无可运行的G时,尝试从其他线程绑定的P偷取G,而不是销毁线程。

2)hand off 机制

  1. 当本线程因为G进行系统调用阻塞时,线程释放绑定的P,把P转移给其他空闲的线程执行。

利用并行GOMAXPROCS设置 P 的数量,最多有GOMAXPROCS个线程分布在多个 CPU 上同时运行。GOMAXPROCS也限制了并发的程度,比如GOMAXPROCS = 核数 / 2,则最多利用了一半的 CPU 核进行并行。

抢占:在 coroutine 中要等待一个协程主动让出 CPU 才执行下一个协程,在 Go 中,一个 goroutine 最多占用 CPU 10ms,防止其他 goroutine 被饿死,这就是 goroutine 不同于 coroutine 的一个地方。

全局 G 队列:在新的调度器中依然有全局 G 队列,但功能已经被弱化了,当 M 执行 work stealing 从其他 P 偷不到 G 时,它可以从全局 G 队列获取 G。

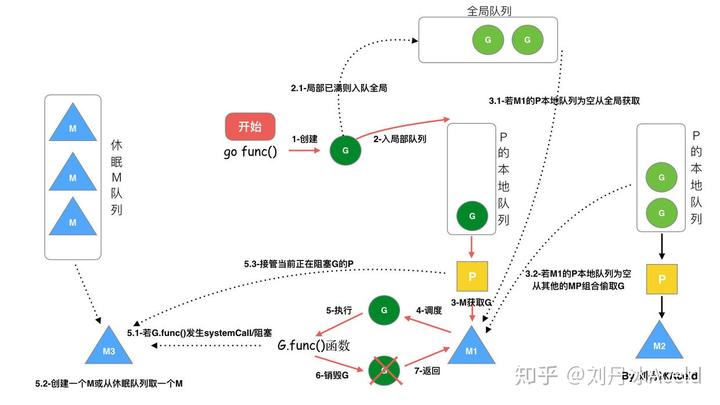

(3) go func() 调度流程

调度器GMP原理与调度全分析 - 图13

从上图我们可以分析出几个结论:

  1. 1、我们通过 go func()来创建一个goroutine
  2. 2、有两个存储G的队列,一个是局部调度器P的本地队列、一个是全局G队列。新创建的G会先保存在P的本地队列中,如果P的本地队列已经满了就会保存在全局的队列中;
  3. 3G只能运行在M中,一个M必须持有一个PMP11的关系。M会从P的本地队列弹出一个可执行状态的G来执行,如果P的本地队列为空,就会想其他的MP组合偷取一个可执行的G来执行;
  4. 4、一个M调度G执行的过程是一个循环机制;
  5. 5、当M执行某一个G时候如果发生了syscall或则其余阻塞操作,M会阻塞,如果当前有一些G在执行,runtime会把这个线程MP中摘除(detach),然后再创建一个新的操作系统的线程(如果有空闲的线程可用就复用空闲线程)来服务于这个P
  6. 6、当M系统调用结束时候,这个G会尝试获取一个空闲的P执行,并放入到这个P的本地队列。如果获取不到P,那么这个线程M变成休眠状态, 加入到空闲线程中,然后这个G会被放入全局队列中。

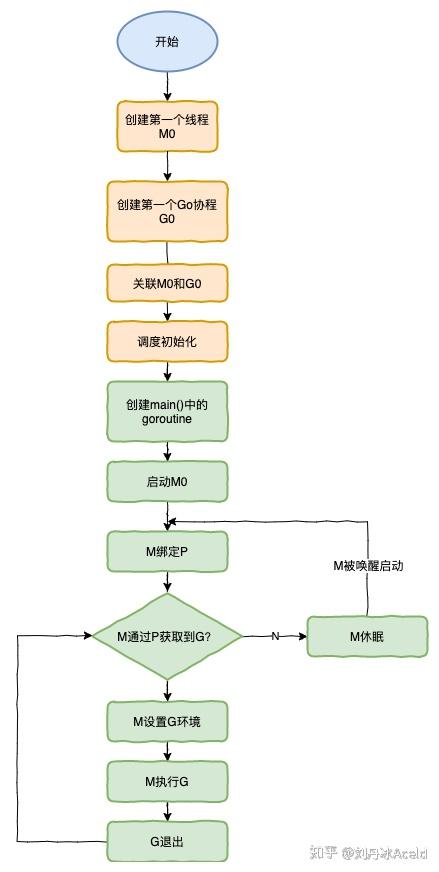

(4) 调度器的生命周期

调度器GMP原理与调度全分析 - 图14

特殊的 M0 和 G0

M0

M0是启动程序后的编号为 0 的主线程,这个 M 对应的实例会在全局变量 runtime.m0 中,不需要在 heap 上分配,M0 负责执行初始化操作和启动第一个 G, 在之后 M0 就和其他的 M 一样了。

G0

G0是每次启动一个 M 都会第一个创建的 gourtine,G0 仅用于负责调度的 G,G0 不指向任何可执行的函数, 每个 M 都会有一个自己的 G0。在调度或系统调用时会使用 G0 的栈空间, 全局变量的 G0 是 M0 的 G0。

我们来跟踪一段代码

  1. package main
  2. import "fmt"
  3. func main() {
  4. fmt.Println("Hello world")
  5. }

接下来我们来针对上面的代码对调度器里面的结构做一个分析。

也会经历如上图所示的过程:

  1. runtime 创建最初的线程 m0 和 goroutine g0,并把 2 者关联。
  2. 调度器初始化:初始化 m0、栈、垃圾回收,以及创建和初始化由 GOMAXPROCS 个 P 构成的 P 列表。
  3. 示例代码中的 main 函数是main.mainruntime中也有 1 个 main 函数——runtime.main,代码经过编译后,runtime.main会调用main.main,程序启动时会为runtime.main创建 goroutine,称它为 main goroutine 吧,然后把 main goroutine 加入到 P 的本地队列。
  4. 启动 m0,m0 已经绑定了 P,会从 P 的本地队列获取 G,获取到 main goroutine。
  5. G 拥有栈,M 根据 G 中的栈信息和调度信息设置运行环境
  6. M 运行 G
  7. G 退出,再次回到 M 获取可运行的 G,这样重复下去,直到main.main退出,runtime.main执行 Defer 和 Panic 处理,或调用runtime.exit退出程序。

调度器的生命周期几乎占满了一个 Go 程序的一生,runtime.main的 goroutine 执行之前都是为调度器做准备工作,runtime.main的 goroutine 运行,才是调度器的真正开始,直到runtime.main结束而结束。

(5) 可视化 GMP 编程

有 2 种方式可以查看一个程序的 GMP 的数据。

方式 1:go tool trace

trace 记录了运行时的信息,能提供可视化的 Web 页面。

简单测试代码:main 函数创建 trace,trace 会运行在单独的 goroutine 中,然后 main 打印 “Hello World” 退出。

trace.go

  1. package main
  2. import (
  3. "os"
  4. "fmt"
  5. "runtime/trace"
  6. )
  7. func main() {
  8. //创建trace文件
  9. f, err := os.Create("trace.out")
  10. if err != nil {
  11. panic(err)
  12. }
  13. defer f.Close()
  14. //启动trace goroutine
  15. err = trace.Start(f)
  16. if err != nil {
  17. panic(err)
  18. }
  19. defer trace.Stop()
  20. //main
  21. fmt.Println("Hello World")
  22. }

运行程序

  1. $ go run trace.go
  2. Hello World

会得到一个trace.out文件,然后我们可以用一个工具打开,来分析这个文件。

  1. $ go tool trace trace.out
  2. 2020/02/23 10:44:11 Parsing trace...
  3. 2020/02/23 10:44:11 Splitting trace...
  4. 2020/02/23 10:44:11 Opening browser. Trace viewer is listening on http://127.0.0.1:33479

我们可以通过浏览器打开http://127.0.0.1:33479网址,点击view trace 能够看见可视化的调度流程。

调度器GMP原理与调度全分析 - 图15
调度器GMP原理与调度全分析 - 图16

G 信息

点击 Goroutines 那一行可视化的数据条,我们会看到一些详细的信息。

调度器GMP原理与调度全分析 - 图17

  1. 一共有两个G在程序中,一个是特殊的G0,是每个M必须有的一个初始化的G,这个我们不必讨论。

其中 G1 应该就是 main goroutine(执行 main 函数的协程),在一段时间内处于可运行和运行的状态。

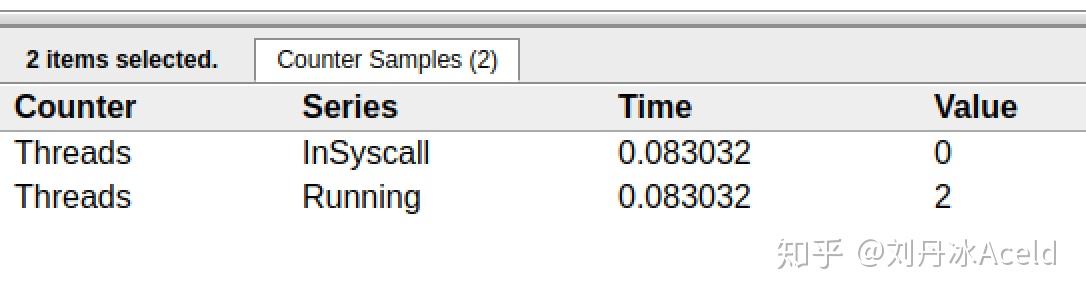

M 信息

点击 Threads 那一行可视化的数据条,我们会看到一些详细的信息。

调度器GMP原理与调度全分析 - 图18

一共有两个 M 在程序中,一个是特殊的 M0,用于初始化使用,这个我们不必讨论。

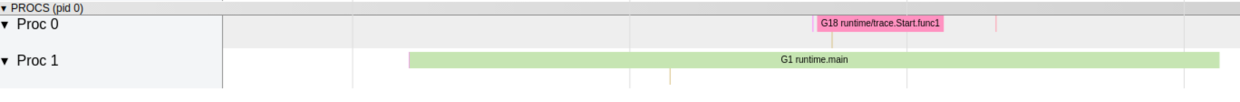

P 信息

调度器GMP原理与调度全分析 - 图19

G1 中调用了main.main,创建了trace goroutine g18。G1 运行在 P1 上,G18 运行在 P0 上。

这里有两个 P,我们知道,一个 P 必须绑定一个 M 才能调度 G。

我们在来看看上面的 M 信息。

调度器GMP原理与调度全分析 - 图20

我们会发现,确实 G18 在 P0 上被运行的时候,确实在 Threads 行多了一个 M 的数据,点击查看如下:

调度器GMP原理与调度全分析 - 图21

多了一个 M2 应该就是 P0 为了执行 G18 而动态创建的 M2.

方式 2:Debug trace

  1. package main
  2. import (
  3. "fmt"
  4. "time"
  5. )
  6. func main() {
  7. for i := 0; i < 5; i++ {
  8. time.Sleep(time.Second)
  9. fmt.Println("Hello World")
  10. }
  11. }

编译

通过 Debug 方式运行

  1. $ GODEBUG=schedtrace=1000 ./trace2
  2. SCHED 0ms: gomaxprocs=2 idleprocs=0 threads=4 spinningthreads=1 idlethreads=1 runqueue=0 [0 0]
  3. Hello World
  4. SCHED 1003ms: gomaxprocs=2 idleprocs=2 threads=4 spinningthreads=0 idlethreads=2 runqueue=0 [0 0]
  5. Hello World
  6. SCHED 2014ms: gomaxprocs=2 idleprocs=2 threads=4 spinningthreads=0 idlethreads=2 runqueue=0 [0 0]
  7. Hello World
  8. SCHED 3015ms: gomaxprocs=2 idleprocs=2 threads=4 spinningthreads=0 idlethreads=2 runqueue=0 [0 0]
  9. Hello World
  10. SCHED 4023ms: gomaxprocs=2 idleprocs=2 threads=4 spinningthreads=0 idlethreads=2 runqueue=0 [0 0]
  11. Hello World
  • SCHED:调试信息输出标志字符串,代表本行是 goroutine 调度器的输出;
  • 0ms:即从程序启动到输出这行日志的时间;
  • gomaxprocs: P 的数量,本例有 2 个 P, 因为默认的 P 的属性是和 cpu 核心数量默认一致,当然也可以通过 GOMAXPROCS 来设置;
  • idleprocs: 处于 idle 状态的 P 的数量;通过 gomaxprocs 和 idleprocs 的差值,我们就可知道执行 go 代码的 P 的数量;
  • threads: os threads/M的数量,包含 scheduler 使用的 m 数量,加上 runtime 自用的类似 sysmon 这样的 thread 的数量;
  • spinningthreads: 处于自旋状态的 os thread 数量;
  • idlethread: 处于 idle 状态的 os thread 的数量;
  • runqueue=0: Scheduler 全局队列中 G 的数量;
  • [0 0]: 分别为 2 个 P 的 local queue 中的 G 的数量。

下一篇,我们来继续详细的分析 GMP 调度原理的一些场景问题。

三、Go 调度器调度场景过程全解析

(1) 场景 1

P 拥有 G1,M1 获取 P 后开始运行 G1,G1 使用go func()创建了 G2,为了局部性 G2 优先加入到 P1 的本地队列。

调度器GMP原理与调度全分析 - 图22

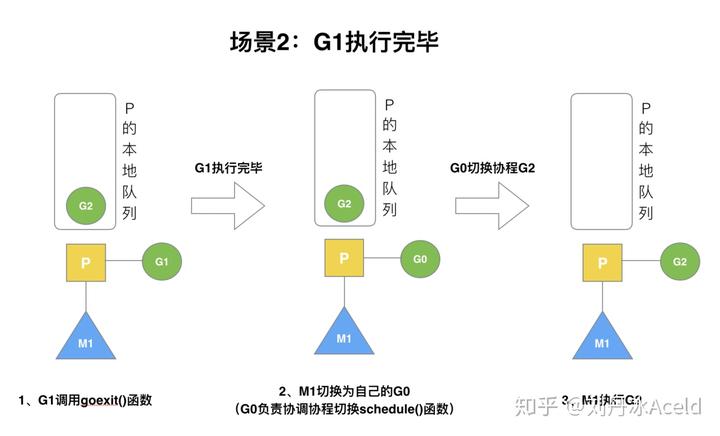

(2) 场景 2

G1 运行完成后 (函数:goexit),M 上运行的 goroutine 切换为 G0,G0 负责调度时协程的切换(函数:schedule)。从 P 的本地队列取 G2,从 G0 切换到 G2,并开始运行 G2(函数:execute)。实现了线程 M1 的复用。

调度器GMP原理与调度全分析 - 图23


(3) 场景 3

假设每个 P 的本地队列只能存 3 个 G。G2 要创建了 6 个 G,前 3 个 G(G3, G4, G5)已经加入 p1 的本地队列,p1 本地队列满了。

调度器GMP原理与调度全分析 - 图24

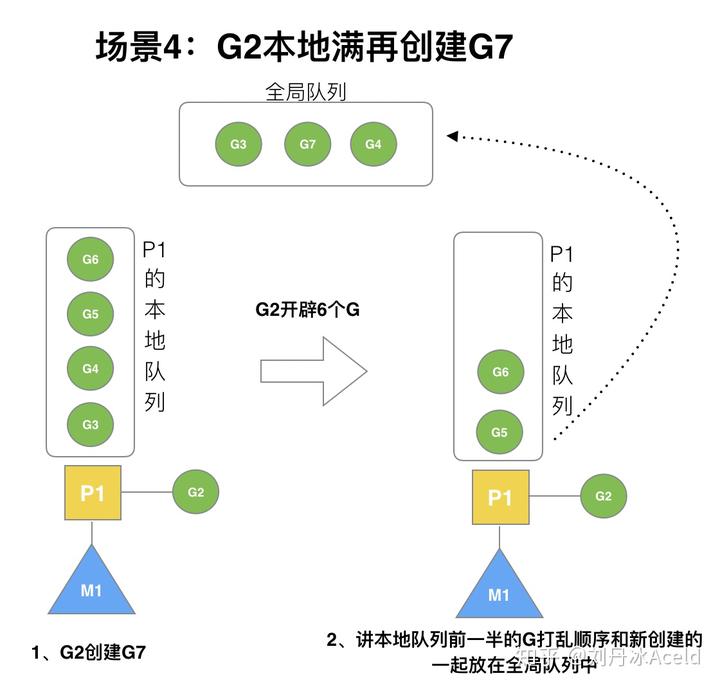

(4) 场景 4

G2 在创建 G7 的时候,发现 P1 的本地队列已满,需要执行负载均衡(把 P1 中本地队列中前一半的 G,还有新创建 G转移到全局队列)

(实现中并不一定是新的 G,如果 G 是 G2 之后就执行的,会被保存在本地队列,利用某个老的 G 替换新 G 加入全局队列)

调度器GMP原理与调度全分析 - 图25

这些 G 被转移到全局队列时,会被打乱顺序。所以 G3,G4,G7 被转移到全局队列。

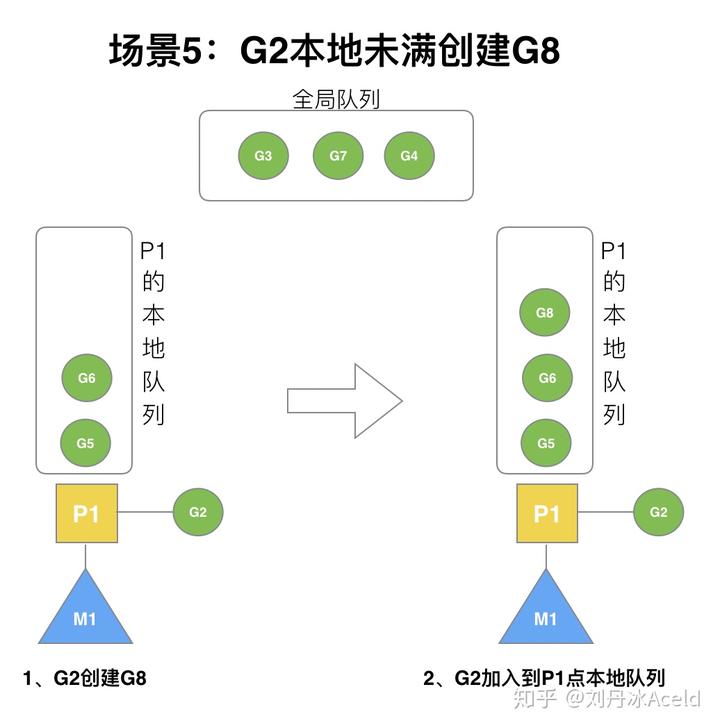

(5) 场景 5

G2 创建 G8 时,P1 的本地队列未满,所以 G8 会被加入到 P1 的本地队列。

调度器GMP原理与调度全分析 - 图26

G8 加入到 P1 点本地队列的原因还是因为 P1 此时在与 M1 绑定,而 G2 此时是 M1 在执行。所以 G2 创建的新的 G 会优先放置到自己的 M 绑定的 P 上。

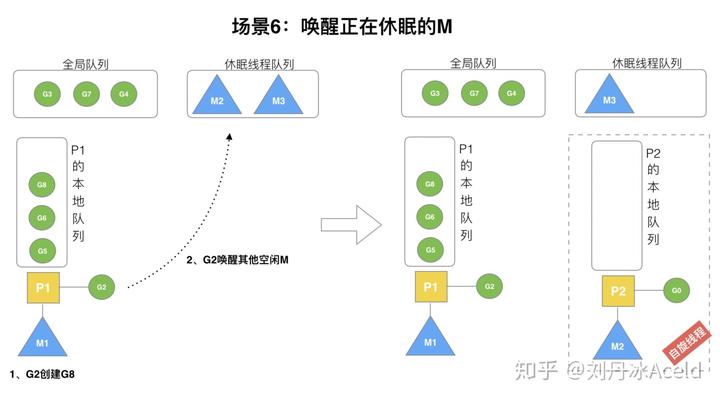

(6) 场景 6

规定:在创建 G 时,运行的 G 会尝试唤醒其他空闲的 P 和 M 组合去执行

调度器GMP原理与调度全分析 - 图27

假定 G2 唤醒了 M2,M2 绑定了 P2,并运行 G0,但 P2 本地队列没有 G,M2 此时为自旋线程(没有 G 但为运行状态的线程,不断寻找 G)


(7) 场景 7

M2 尝试从全局队列 (简称“GQ”) 取一批 G 放到 P2 的本地队列(函数:findrunnable())。M2 从全局队列取的 G 数量符合下面的公式:

  1. n = min(len(GQ)/GOMAXPROCS + 1, len(GQ/2))

至少从全局队列取 1 个 g,但每次不要从全局队列移动太多的 g 到 p 本地队列,给其他 p 留点。这是从全局队列到 P 本地队列的负载均衡

调度器GMP原理与调度全分析 - 图28

假定我们场景中一共有 4 个 P(GOMAXPROCS 设置为 4,那么我们允许最多就能用 4 个 P 来供 M 使用)。所以 M2 只从能从全局队列取 1 个 G(即 G3)移动 P2 本地队列,然后完成从 G0 到 G3 的切换,运行 G3。


(8) 场景 8

假设 G2 一直在 M1 上运行,经过 2 轮后,M2 已经把 G7、G4 从全局队列获取到了 P2 的本地队列并完成运行,全局队列和 P2 的本地队列都空了, 如场景 8 图的左半部分。

调度器GMP原理与调度全分析 - 图29

全局队列已经没有 G,那 m 就要执行 work stealing(偷取):从其他有 G 的 P 哪里偷取一半 G 过来,放到自己的 P 本地队列。P2 从 P1 的本地队列尾部取一半的 G,本例中一半则只有 1 个 G8,放到 P2 的本地队列并执行。

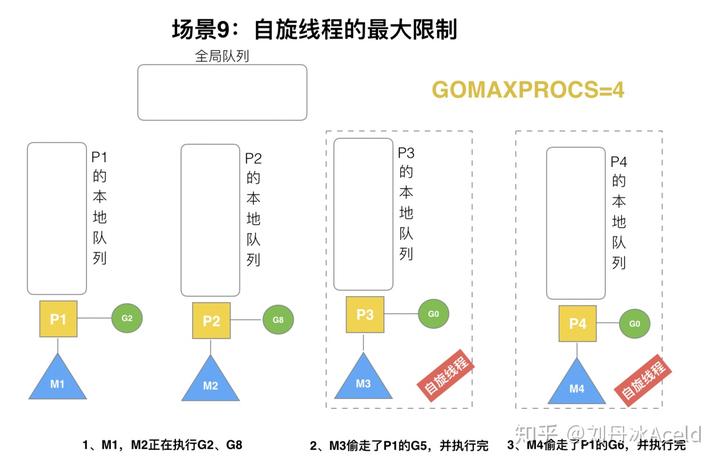

(9) 场景 9

G1 本地队列 G5、G6 已经被其他 M 偷走并运行完成,当前 M1 和 M2 分别在运行 G2 和 G8,M3 和 M4 没有 goroutine 可以运行,M3 和 M4 处于自旋状态,它们不断寻找 goroutine。

调度器GMP原理与调度全分析 - 图30

为什么要让 m3 和 m4 自旋,自旋本质是在运行,线程在运行却没有执行 G,就变成了浪费 CPU. 为什么不销毁现场,来节约 CPU 资源。因为创建和销毁 CPU 也会浪费时间,我们希望当有新 goroutine 创建时,立刻能有 M 运行它,如果销毁再新建就增加了时延,降低了效率。当然也考虑了过多的自旋线程是浪费 CPU,所以系统中最多有GOMAXPROCS个自旋的线程 (当前例子中的GOMAXPROCS=4,所以一共 4 个 P),多余的没事做线程会让他们休眠。


(10) 场景 10

  1. 假定当前除了M3M4为自旋线程,还有M5M6为空闲的线程(没有得到P的绑定,注意我们这里最多就只能够存在4P,所以P的数量应该永远是M>=P, 大部分都是M在抢占需要运行的P),G8创建了G9G8进行了**阻塞的系统调用**,M2P2立即解绑,P2会执行以下判断:如果P2本地队列有G、全局队列有G或有空闲的MP2都会立马唤醒1M和它绑定,否则P2则会加入到空闲P列表,等待M来获取可用的p。本场景中,P2本地队列有G9,可以和其他空闲的线程M5绑定。

调度器GMP原理与调度全分析 - 图31

(11) 场景 11

G8 创建了 G9,假如 G8 进行了非阻塞系统调用

调度器GMP原理与调度全分析 - 图32

  1. M2P2会解绑,但M2会记住P2,然后G8M2进入**系统调用**状态。当G8M2退出系统调用时,会尝试获取P2,如果无法获取,则获取空闲的P,如果依然没有,G8会被记为可运行状态,并加入到全局队列,M2因为没有P的绑定而变成休眠状态(长时间休眠等待GC回收销毁)。

四、小结

总结,Go 调度器很轻量也很简单,足以撑起 goroutine 的调度工作,并且让 Go 具有了原生(强大)并发的能力。Go 调度本质是把大量的 goroutine 分配到少量线程上去执行,并利用多核并行,实现更强大的并发。
