1 配置场景
在Server01上配置DNS服务器
为chinaskills.cn域提供域名解析。为www.chinaskills.cn、download.chinaskills.cn和mail.chinaskills.cn提供解析。添加邮件MX 记录；启用内外网解析功能，当内网客户端(172.16.100.128/25,10.10.100./24)请求解析的时候，解析到对应的内部服务器地址，当外部客户端(192.168.10.0/28)请求解析的时候，请把解析结果解析到提供服务的公有地址。请将Server04作为上游DNS服务器，所有未知查询都由该服务器处理。
在Server04上配置DNS服务器
安装BIND9；启用chroot 功能，限制bind9 在/var/named/chroot 下运行（没有运行在/var/named/chroot目录下，本题全部不得分。）；其他未知域名解析,统一解析为该本机IP；创建正向区域“chinaskills.cn”； 类型为Slave； 主服务器为“Server01”；
2 配置解析

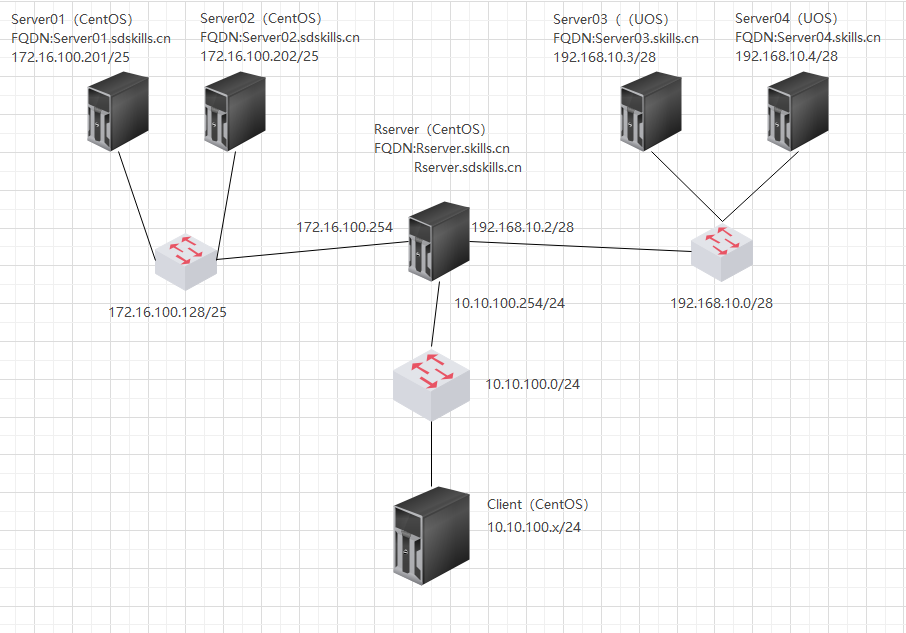

在上述拓扑中，Server01和Server04分别代表内网和外网的DNS服务器。
- 在开始配置任务之前，需要先搭建如上图的网络拓扑，配置好各台虚拟机的IP地址参数，在RServer上配置好路由转发。
- 需要在Server04和Server01上安装bind9服务程序，并启动服务。
- Server04服务器需要做chroot，并限制在/var/named/chroot目录上运行，按照bind配置chroot的操作步骤完成就可以了。
- Server04服务器添加根区域和根区域配置文件，同时需要将named.conf里面的根提示区域注释掉。
- Server04服务器的根区域中添加解析“ * ”的泛域名解析的A记录，将所有未知域名解析成Server04的IP地址。
- 在Server01上创建对chinaskills.cn的正向解析主区域，由于任务要求实现内外网解析不同的地址，所以需要使用bind里面的view（视图）配置选项。（关于view配置，参考《DNS & bind从基础到深入》文献。）
- 使用view配置，需要将所有的区域都放在view中进行定义，需要定义两个view。（1）将外网查询的chinaskills.cn区域定义放在outside view中，（2）将内网查询的chinaskills.cn区域定义放在inside view中。
为内外网chinaskills.cn区域定义不同的区域文件，具体参数如下。 | | 内网解析IP | 外网解析IP | | —- | —- | —- | | ns.chinaskills.cn | 172.16.100.201 | 192.168.10.2 | | www.chinaskills.cn | 172.16.100.201 | 192.168.10.2 | | download.chinaskills.cn | 172.16.100.202 | 192.168.10.2 | | mail.chinaskills.cn | 172.16.100.202 | 192.168.10.2 | | *.chinaskills.cn | 172.16.100.201 | 192.168.10.2 | | ns2.chinas.skills.cn | 192.168.10.4 | 192.168.10.4 |
在区域中需要添加chinaskills.cn的邮件MX记录。
说明：
（1）Server04上要创建chinaskills.cn的辅助区域，所以，outside view的chinaskills.cn区域配置文件中要做好相应的配置。
（2）外网DNS查询需要和RouterSrv上配置的NAT服务联动（这个在后面题目中解决），所以域名解析的地址是RouterSrv的外网IPi地址。
- 在Server04上添加chinaskills.cn的辅助区域，从主服务器Server01上获得区域文件。
- 将Server04配置为Server01的转发服务器（forwarder）。
3 配置过程
3.1 在Server04上安装bind软件
因为对bind做chroot操作，所以安装bind时候连同bind-chroot一并安装
[root@Server04 ~]# yum -y install bind bind-utils bind-chroot[root@Server04 chroot]# systemctl stop firewalld[root@Server04 chroot]# systemctl disable firewalld
3.2 对Server04上的bind服务进行chroot
chroot是通过相关文件封装在一个伪根目录内，已达到安全防护的目的，一旦程序被攻破，将只能访问伪根目录内的内容，而不是真实的根目录。BIND安装好之后不会有预制的配置文件，但是在BIND的文档文件夹内（/usr/share/doc/bind-9.9.4），BIND提供了配置文件模板，可以直接拷贝过来。
在CentOS7和UOS20中，在/usr/libexec目录中提供chroot操作的脚本程序，可以通过这个脚本程序来进行chroot操作，默认的chroot操作的目录在/var/named/chroot目录下。
执行setup-named-chroot.sh脚本程序（注意最好使用绝对路径执行）
[root@Server04 ~]# cd /usr/libexec[root@Server04 libexec]# ls -l setup-named-chroot.sh[root@Server04 ~]# /usr/libexec/setup-named-chroot.sh /var/named/chroot on /etc/named-chroot.files
启动named-chroot服务，并设置为自启动服务
[root@Server04 named]# systemctl start named-chroot[root@Server04 named]# systemctl enable named-chroot
说明：启用named-chroot服务之后，所有的配置都在/var/named/chroot目录下进行，它将是named服务器的根目录，后面在Server04上namedf服务中所指的根目录都在/var/named/chroot。

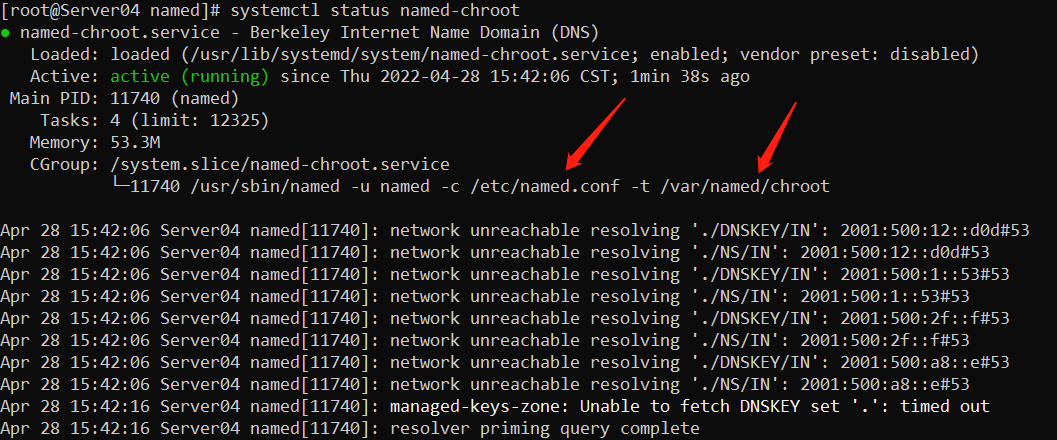

可以使用如下命令查看named-chroot服务的运行状态
3.3 Server04上配置根域名区域
修改etc/named.conf配置文件中options节的监听IP地址和允许查询的IP地址，如下
listen-on port 53 { 192.168.10.4; };allow-query { any; };
修改etc/named.conf配置文件中的根域信息
将上述部分修改如下
zone "." IN {type master;file "root.zone"；};
在var/named目录下创建root.zone区域配置文件。
[root@Server04 ~]# cd /var/named/chroot[root@Server04 chroot]# cd var/named[root@Server04 named]# lschroot data dynamic named.ca named.empty named.localhost named.loopback slaves[root@Server04 named]# cp -a named.localhost root.zone[root@Server04 named]# ls -l root.zone-rw-r----- 1 root named 152 Jul 4 2021 root.zone
修改root.zone的内容如下，然后保存。
$TTL 1D@ IN SOA @ rname.invalid. (0 ; serial1D ; refresh1H ; retry1W ; expire3H ) ; minimum. IN NS nsns IN A 192.168.10.4* IN A 192.168.10.4 #根域名下的泛域名解析
修改完成后，使用命令检查配置文件，重启named-chroot服务
[root@Server04 named]# named-checkzone . root.zone[root@Server04 named]# named-checkconf /var/named/chroot/etc/named.conf[root@Server04 named]# systemctl restart named-chroot
在Server04上将Server04作为域名服务器，验证根域名配置是否正确。
[root@Server04 named]# nslookup www.sina.com.cnServer: ::1Address: ::1#53Name: www.sina.com.cnAddress: 192.168.10.4[root@Server04 named]# nslookup www.lzy.edu.cnServer: ::1Address: ::1#53Name: www.lzy.edu.cnAddress: 192.168.10.4
可以看到，DNS 服务器将任意域名解析到192.168.10.4。
3.4 在Server01上安装bind
在Server01上安装bind（题目没有要求Server01上做chroot，所以这里可以不做）
[root@srever01 ~]# yum -y install bind bind-utils[root@srever01 ~]# systemctl start named[root@srever01 ~]# systemctl enable named
修改/etc/named.conf配置文件，修改如下内容，并保存。
listen-on port 53 { 172.16.100.201; };allow-query { any; };
3.5 在Server01上创建Chinaskills.cn正向查找主区域
（1）修改/etc/named.conf配置文件，(此处省略了原始配置文件中的注释部分）红色部分为修改过的内容，绿色文字为配置注解：
//———————————————————————————————————————————————————————
acl “inside” { 172.16.100.0/25;10.10.100.0/24; };
acl “outside” { !”inside”; any; };
//“inside”和”outside”定义的两个acl,bind软件中可以定义acl来划定不同的客户端范围，acl的定义格式如上所、示，可以使用IP地址。!”inside”表示不包括”inside”中的IP地址。acl要先定义后使用，详见参考文献[1,2]
options {
listen-on port 53 { 172.16.100.201; }
//bind服务监听172.16.100.201的53端口
listen-on-v6 port 53 { ::1; };
directory “/var/named”;
dump-file “/var/named/data/cache_dump.db”;
statistics-file “/var/named/data/named_stats.txt”;
memstatistics-file “/var/named/data/named_mem_stats.txt”;
recursing-file “/var/named/data/named.recursing”;
secroots-file “/var/named/data/named.secroots”;
allow-query { any; };
recursion yes;
dnssec-enable no;
//关闭dnssec功能
dnssec-validation no;
//关闭dnssec-validation功能，关闭此两项功能的目的是为了后面访问192.168.10.4上面的自定义根域名不出错误
bindkeys-file “/etc/named.root.key”;
managed-keys-directory “/var/named/dynamic”;
pid-file “/run/named/named.pid”;
session-keyfile “/run/named/session.key”;
};
logging {
channel default_debug {
file “data/named.run”;
severity dynamic;
};
};
//zone “.” IN {
// type hint;
// file “named.ca”;
//};
//把named.conf中原有的”.”定义注释掉，因为后面要使用view，所有的区域定义都要写到view中去。
//关于视图的定义和使用，参看参考文献[1,2]
view “inside” {
//定义inside 视图，这个视图提供为本机和内网主机提供区域定义
match-clients { localhost;”inside”; };
//match-clients定义了使用该视图的主机localhost和acl inside
zone “chinaskills.cn” IN {
type master;
file “inside.chinaskills.cn.zone”;
};
//这里定义了chinaskills.cn区域
include “/etc/named.rfc1912.zones”;
};
view “outside” {
//定义outside 视图，这个视图提供为外网主机提供区域定义
match-clients { “outside”; };
//match-clients定义了使用该视图的主机acl outside
zone “chinaskills.cn” IN {
type master;
file “outside.chinaskills.cn.zone”;
masterfile-format text;
//定义主区域类型为文本类型
allow-transfer { 192.168.10.4;};
//定义主区域配置文件将复制给192.168.10.4（即外网DNS服务器Server04）
also-notify { 192.168.10.4;} ;
};
//这里定义了chinaskills区域
include “/etc/named.rfc1912.zones”;
};
include “/etc/named.root.key”;
//——————————————————————————————————————————————————————————-
提示：在inside和outside中都定了chinaskills区域，分别用于不同区域客户端的解析，使用了不同的配置文件。
（2）创建inside.chinaskills.cn.zone和outside.chinaskills.cn.zone两个区域配置文件
在/var/named目录下创建区域配置文件inside.chinaskills.cn.zone
[root@srever01 named]# touch inside.chinaskills.cn.zone[root@srever01 named]# chown root:named inside.chinaskills.cn.zone[root@srever01 named]# chmod 640 inside.chinaskills.cn.zone
编辑inside.chinaskills.cn.zone，内容如下
$TTL 604800@ IN SOA chinaskills.cn. root.chinaskills.cn (3 ; Serial604800 ; Refresh86400 ; Retry2419200 ; Expire604800 ) ; Negative Cache TTL;@ IN NS ns.chinaskills.cn.ns IN A 172.16.100.201www IN A 172.16.100.201download IN A 172.16.100.202@ IN MX 10 mail.chinaskills.cn.mail IN A 172.16.100.202* IN A 172.16.100.201ns2 IN A 192.168.10.4
提示：
（1）区域配置文件中的一个细节，全称域名（FQDN）中要以”.”结尾，因为这个点是根域名。
（2）上述记录中包含有邮件MX记录，注意其格式是如何的。
在/var/named目录下创建区域配置文件outside.chinaskills.cn.zone
[root@srever01 named]# touch outside.chinaskills.cn.zone[root@srever01 named]# chown root:named outside.chinaskills.cn.zone[root@srever01 named]# chmod 640 outside.chinaskills.cn.zone
编辑outside.chinaskills.cn.zone，内容如下
$TTL 604800@ IN SOA chinaskills.cn. root.chinaskills.cn. (2 ; Serial604800 ; Refresh86400 ; Retry2419200 ; Expire604800 ) ; Negative Cache TTL;@ IN NS ns.chinaskills.cn.@ IN NS ns2.chinaskills.cn.ns IN A 192.168.10.2ns2 IN A 192.168.10.2www IN A 192.168.10.2download IN A 192.168.10.2mail IN A 192.168.10.2chinaskills.cn IN MX 1 mail.chinaskills.cn.* IN A 192.168.10.4
测试inside.chinaskills.cn和outside.chinaskills.cn配置文件的正确性。
[root@srever01 named]# named-checkzone chinaskills.cn inside.chinaskills.cn.zonezone chinaskills.cn/IN: loaded serial 3OK[root@srever01 named]# named-checkzone chinaskills.cn outside.chinaskills.cn.zonezone chinaskills.cn/IN: loaded serial 2OK
重启named服务
[root@srever01 named]# systemctl restart named

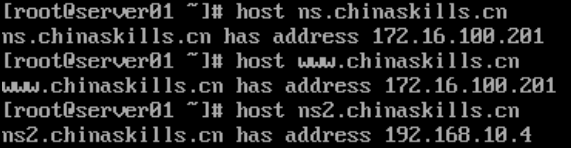

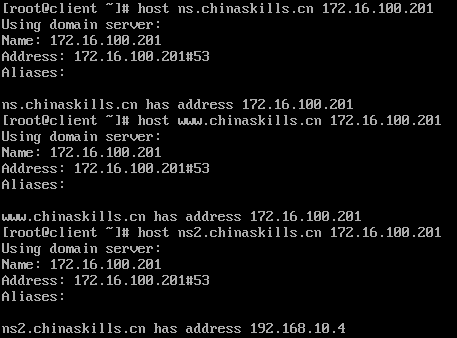

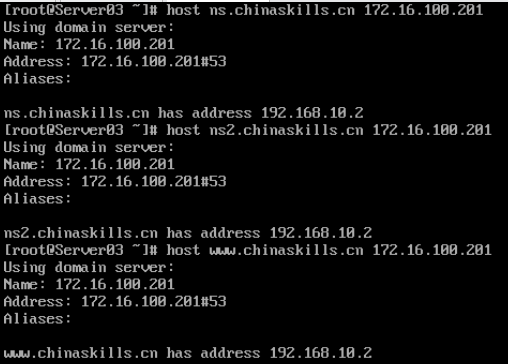

（3）在Server01、Client、Server03上分别进行DNS客户端的域名解析测试，验证view的配置是否正确
注意：测试之前应该将Server01配置为这些客户端的DNS服务器，并且客户端应该安装好bind-utils。
3.6 在Serve04上创建chinaskills.cn的辅助区域
（1）/var/named/chroot/etc/named.rfc1912.zones配置文件中创建chinaskills.cn的辅助区域，内容如下
zone "chinaskills.cn" IN {type slave;masters { 172.16.100.201; };file "outside.chinaskills.cn.zone";masterfile-format text;};
检查配置和重启named-chroot服务
[root@Server04 etc]# named-checkconf named.conf[root@Server04 etc]# systemctl restart named-chroot
（2）检验是否收到了从chinaskills.cn的主区域服务器上传送过来的区域文件
[root@Server04 chroot]# ls var/namedchroot dynamic named.empty named.loopback root.zonedata named.ca named.localhost outside.chinaskills.cn.zone slaves[root@Server04 chroot]# ls -l var/named/outside.chinaskills.cn.zone-rw-r--r-- 1 named named 485 Apr 30 11:06 var/named/outside.chinaskills.cn.zone[root@Server04 chroot]# cat var/named/outside.chinaskills.cn.zone$ORIGIN .$TTL 604800 ; 1 weekchinaskills.cn IN SOA chinaskills.cn. root.chinaskills.cn. (2 ; serial604800 ; refresh (1 week)86400 ; retry (1 day)2419200 ; expire (4 weeks)604800 ; minimum (1 week))NS ns.chinaskills.cn.NS ns2.chinaskills.cn.$ORIGIN chinaskills.cn.* A 192.168.10.4chinaskills.cn MX 1 maildownload A 192.168.10.2mail A 192.168.10.2ns A 192.168.10.2ns2 A 192.168.10.2www A 192.168.10.2

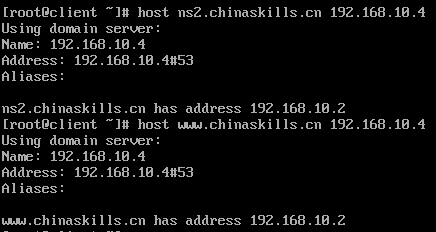

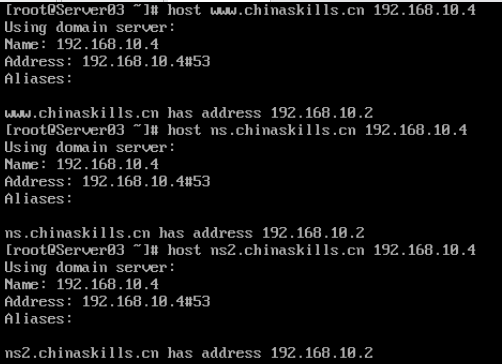

（3）在client和Server02上验证辅助DNS服务器的域名解析
3.7 在Server01上配置转发器
（1）修改Server01上配置文件/etc/named.conf，添加和修改如下内容：
allow-query { any; };
recursion yes;
forwarders { 192.168.10.4; };
//这一行是新添加的内容，是Server01的转发器，即Server01凡是遇到不能解析的域名就转发给转发器DNS 服务器进行递归解析
dnssec-enable no;
dnssec-validation no;
说明：
（1）allow-query { any; }; 允许任意主机查询
（2）recursion yes; 允许递归查询
（3）forwarders { 192.168.10.4; }; 设置Server04为转发器，将所有Server01不能转发的域名转发到Server04
（4）dnssec-enable no; dnssec-validation no; 因为Server04不是公网有效根服务器，其上的”.”域不是公网可用根域，是自建私有根域，所以需要关闭bind的安全验证和有效性验证功能。
重启named服务。
[root@server01 ~]# systemctl restart named

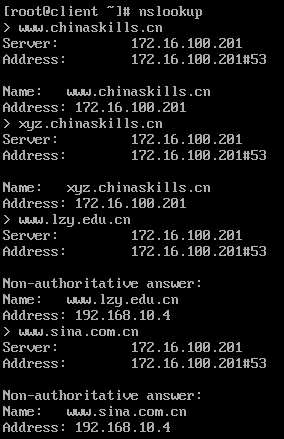

（2）在Client上进行验证
4 参考文献
- bind的view配置 https://www.jianshu.com/p/9c2f6f850095
- 基于bind实现view功能,实现分IP解析(DNS连载四) https://blog.51cto.com/limeizhi/1379547
- linux centos 8 DNS服务器配置 https://blog.csdn.net/qq_57030184/article/details/121507786
- centos7 dns(bind-chroot)安装配置.pdf
- dns服务器分类和bind-chroot服务配置.pdf
- 使用Bind提供域名解析服务.pdf
