1. Virtual Router Redundancy Protocol（虚拟网关冗余协议）特征

VRRP只有一种报文（Announcement）

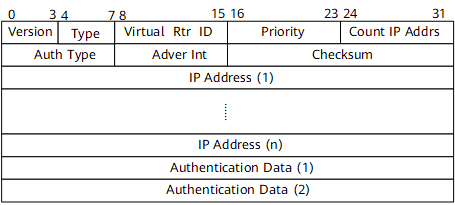

VRRP - 图2 VRRPv2 Message

VRRP - 图3 VRRPv3 Message
VRRP Message 格式解析

Version：版本
Type：报文类型。固定为 1，表示 Advertisement
Virtual Rtr ID：虚拟路由器标识（VRID）
Priority：发送 VRRP 报文的路由优先级
Count IP Addrs/Count IPvX Addr：VRRP 中包含的虚拟 IP 地址数量
Auth Type：VRRP 报文的认证类型（可能导致双 Master），VRRPv3 不支持（因为 VRRPv3 的认证在 IPv6 Header 中）
- 0 = Non Authentication，表示无认证
- 1 = Simple Text Password，表示明文认证方式
- 2 = IP Authentication Header，表示MD5认证方式
Adver Int/Max Adver Int：VRRP通告报文周期，默认为 1s
Checksum：校验和
IP Address/IPvX Address（es）：VRRP 备份组的虚拟I Pv4 地址，所包含的地址数定义在 Count IP Addrs/Count IPvX Addr 字段
Authentication Data：VRRP 报文的认证数据。目前只有明文认证和 MD5 认证才用到该部分，对于其它认证方式，一律填0。VRRPv3 不支持（因为 VRRPv3 的认证在 IPv6 Header 中）
3. VRRP的组成和基本原则

VRRP 设备/路由器：运行 VRRP 协议的设备
虚拟路由器（VRRP备份组）：由 Master 和 Backup 设备组成，一个共享局域网内主机的缺省网关
Master 设备：承载业务转发和虚拟 MAC 响应的 VRRP 设备
Backup 设备：没有承载业务转发的 VRRP 设备（一组设备），正常情况下负责侦听 Master 设备的状态，当 Master 设备出现故障时，通过竞选成为新的 Master 设备
Priority：取值范围 0~255，具有抢占性（缺省优先级为100）
- 优先级 = 0，不参与 VRRP 备份组，为了让备设备尽快成为 Master
- 优先级 = 255，保留给 IP 地址拥有者（无法手工配置）
虚拟路由器组的标识 VRID：取值范围 1~255
虚拟 IP 地址：可以有一个或者多个，可以理解为用户网关。如果 VRRP 将真实的接口 IP 地址配置为虚拟路由器 IP 地址，则该设备就是 IP 地址拥有者（有最高的优先级），一直为 Master 设备
虚拟 MAC 地址：根据 VRID 生成 MAC 地址「IPv4：00-00-5E-00-01-VRID、IPv6：00-00-5E-00-02-VRID**」**（一个 VRRP 组用于一个虚拟 MAC 地址），回应 ARP 请求时使用虚拟 MAC 地址，而不是接口真实 MAC 地址
网络设计原则：VRRP 的 Master 需要等同于 STP 的 root
4. 选举原则

VRRP
