1. 802.1Q-in-802.1Q（扩展 VLAN）特征

通过在 802.1Q 标签报文的基础上再增加一层 802.1Q 的 Tag 来达到扩展 VLAN 空间的功能
- 基于 802.1Q 封装的隧道协议
- 报文封装双层 VLAN Tag
可以使私网 VLAN 透传公网，在骨干网中传递的报文有两层 802.1Q Tag（一层公网 Tag，一层私网 Tag）
QinQ 内外层标签可以代表不同的信息（如内层标签代表用户，外层标签代表业务，更利于业务的部署）
QinQ 封装、终结的方式很丰富，帮助运营商实现业务精细化运营
- 解决紧缺的公网 VLAN ID 资源问题
- 用户可以自定义规划 VLAN ID
- 提供较为简单的二层 VPN 解决方案
- 使用户网络有较高的独立性
基本QinQ：对进入二层 QinQ 接口的所有帧都加上相同的外层 Tag
灵活QinQ：对进入二层 QinQ 接口的帧，可以根据不同的内层 Tag 而加上不同的外层 Tag，对于用户 VLAN 的划分更加细致

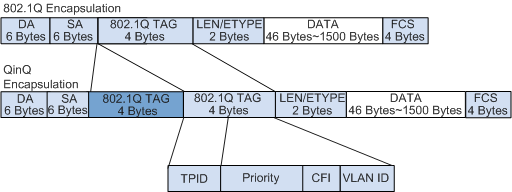

2. QinQ 帧格式

QinQ 报文比 802.1Q 报文多四个字节

QinQ 帧格式解析

Destination address：目的 MAC 地址
Source address：源 MAC 地址
Type（TPID）：帧类型。取值为 0x8100 时表示 802.1Q Tag 帧，对于内层 VLAN tag，该值设置为 0x8100；对于外层 VLAN tag，有下列几种类型：
- 0x8100：思科路由器使用
- 0x88A8：Extreme Networks switches使用
- 0x9100：Juniper路由器使用
- 0x9200：Several路由器使用
PRI：帧的优先级，取值范围为 0～7，值越大优先级越高
CFI：表示 MAC 地址是否是经典格式
- 0 = 经典格式
- 1 = 非经典格式
VID：该帧所属的VLAN
Length/Type：后续数据的字节长度，但不包括CRC检验码
Data：负载
CRC：校验和
3. TPID（Tag Protocol Identifier，标签协议标识）

是 VLAN Tag 中的一个字段，表示 VLAN Tag 的协议类型，IEEE 802.1Q 协议规定该字段的取值为 0x8100
通过检查对应的 TPID 值，设备可确定收到的帧承载的是运营商 VLAN 标记还是用户 VLAN 标记（设备可以根据TPID值来识别报文中是否携带对应的VLAN Tag）
接收到帧之后，设备将配置的 TPID 值与帧中 TPID 字段的值进行比较，如果二者匹配，则该帧承载的是对应的 VLAN 标记（则设备设备认为该帧是 Untagged 报文）
通过修改 TPID 值可以使 QinQ 帧发送到公网时，实现不同运营商的系统的兼容性。承载与特定运营商相同的 TPID 值，从而实现与该运营商设备之间的互操作性
以太网帧的 TPID 与不带 VLAN 标记帧的协议的类型字段位置相同，避免在网络中转发和处理数据包时出现问题（不可设置的 TPID 值）
1）TPID 与对应值
| 协议类型 | 对应值 | | :—-: | :—-: | | ARP | 0x0806 | | RARP | 0x8035 | | IP | 0x0800 | | IPv6 | 0x86DD | | PPPoE | 0x8863/0x8864 | | MPLS | 0x8847/0x8848 | | IPX/SPX | 0x8137 | | LACP | 0x8809 | | 802.1x | 0x888E | | HGMP | 0x88A7 | | 设备保留 | 0xFFFD/0xFFFE/0xFFFF |

4. 封装方式

把单层 802.1Q 报文转换成双层 802.1Q 报文，封装主要发生在城域网面向用户的 UPE 接口上进行

基于接口的 QinQ 封装（QinQ 二层隧道**）：**基于端口方式实现，进入一个接口的所有流量全部封装一个相同的外层 VLAN Tag
- 不够灵活
- 业务区分不够细致
基于流的 QinQ 封装（二层灵活 QinQ）：基于端口与 VLAN 相结合的方式实现的（是对基本 QinQ 功能的扩展）
- 对进入端口的数据首先进行流分类
- 然后对于不同的数据流选择是否封装外层 Tag 或封装何种外层 Tag
在路由子接口上进行 QinQ 封装（QinQ Stacking 子接口）
- 当 MPLS/IP 核心网采用 PWE3/VLL/VPLS 透传业务数据时，NPE 上的路由子接口可以根据用户 VLAN ID 封装外层 VLAN ID，通过外层 VLAN ID 接入 VLL/PWE3
- 只能和 L2VPN（PWE3/VLL/VPLS）业务结合起来才有意义
- 不支持三层转发功能
  5. 实现方式

当端口上配置了基本 QinQ 功能后，不论从该端口收到报文是否带有 VLAN Tag，设备都会为该报文打上本端口缺省 VLAN 的 Tag
- 如果收到的是带有 VLAN Tag 的报文，该报文就成为带双 Tag 的报文
- 如果收到的是不带 VLAN Tag 的报文，该报文就成为带有本端口缺省 VLAN Tag 的报文

举例：每个部门的各个办公地网络可以互通，但两个部门之间不能互通

在 PE1 上，对于进入接口 Port1 和 Port2 的用户报文都封装外层 VLAN 10，对于进入接口 Port3 中用户报文都封装外层 VLAN 20
在 PE2 上，对于进入接口 Port1 和 Port2 的用户报文都封装外层 VLAN 20
PE1 上的接口 Port4 和 PE2 上的接口 Port3 允许 VLAN 20 的报文通过
2）灵活 QinQ

端口对接收的报文，可以通过单层 VLAN tag 转发，也可以通过双层 VLAN tag 转发

对于从同一个端口收到的报文，还可以根据 VLAN 的不同进行不同的动作
1. 基于 VLAN ID 的灵活 QinQ：为具有不同内层 VLAN ID 的报文添加不同的外层 VLAN Tag
2. 基于802.1p 优先级的灵活QinQ：根据报文的原有内层 VLAN 的 802.1p 优先级添加不同的外层 VLAN Tag
3. 基于流策略的灵活QinQ：根据 QoS 策略添加不同的外层 VLAN Tag。基于流策略的灵活 QinQ 能够针对业务类型提供差别服务

举例：每个部门的各个办公地网络可以互通，但两个部门之间不能互通
