四层七层网络结构

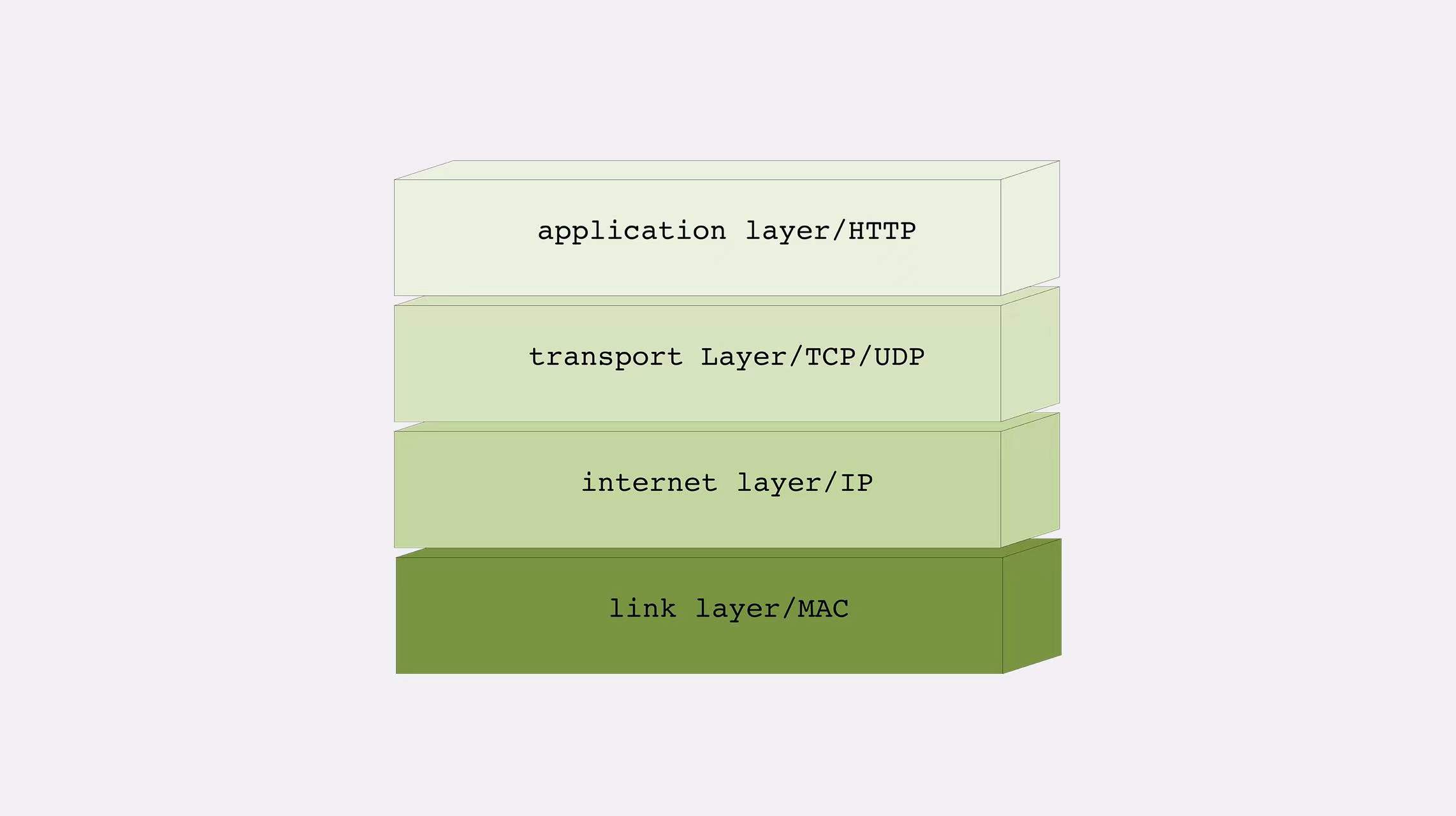

TCP/IP四层结构

• 第一层：链接层。负责在以太网、WIFI之类的底层网络上发送原始数据包。工作在网卡这个层级，使用MAC地址来标记网络设备。
• 第二层：网际层，IP协议所在层。用IP地址取代MAC地址，把局域网广域网连接成虚拟的巨大网络。
• 第三层：传输层，TCP协议所在层。保证在两点间数据可靠地传输。它还有个小伙伴叫UDP。TCP 是一个有状态的协议，需要先与对方建立连接然后才能发送数据，而且保证数据不丢失不重复。而 UDP 则比较简单，它无状态，不用事先建立连接就可以任意发送数据，但不保证数据一定会发到对方。两个协议的另一个重要区别在于数据的形式。TCP 的数据是连续的“字节流”，有先后顺序，而 UDP 则是分散的小数据包，是顺序发，乱序收。

• 第四层：应用层，HTTP所在协议。

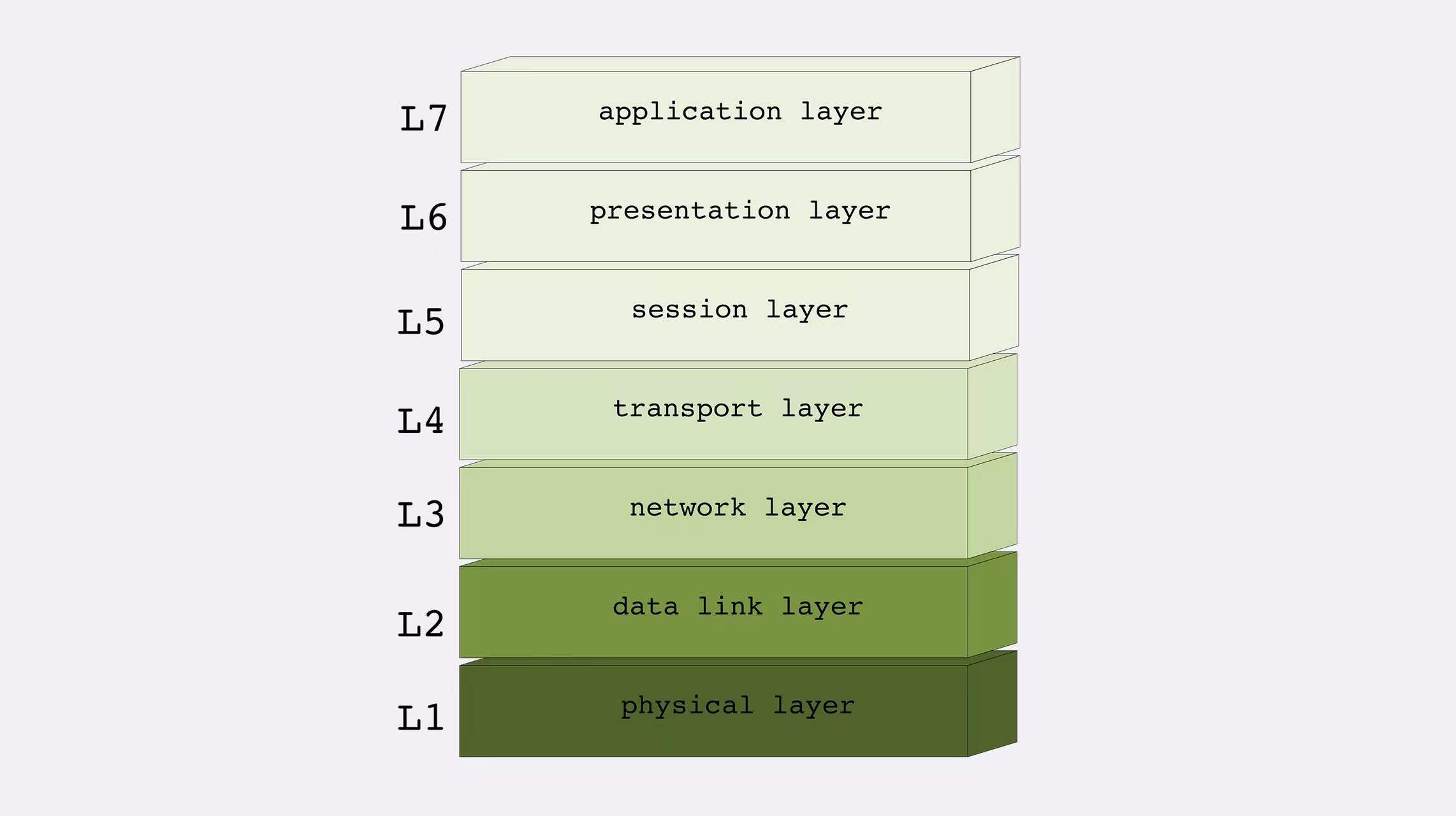

  OSI七层结构



• 第一层：物理层，网络的物理形式，例如电缆、光纤、网卡、集线器等等；

• 第二层：数据链路层，它基本相当于 TCP/IP 的链接层；
• 第三层：网络层，相当于 TCP/IP 里的网际层；
• 第四层：传输层，相当于 TCP/IP 里的传输层；
• 第五层：会话层，维护网络中的连接状态，即保持会话和同步；
• 第六层：表示层，把数据转换为合适、可理解的语法和语义；
• 第七层：应用层，面向具体的应用传输数据。

四层负载均衡：工作在传输层上，基于 TCP/IP 协议的特性，例如 IP 地址、端口号等实现对后端服务器的负载均衡。
七层负载均衡：工作在应用层上，看到的是 HTTP 协议，解析 HTTP 报文里的 URI、主机名、资源类型等数据，再用适当的策略转发给后端服务器。

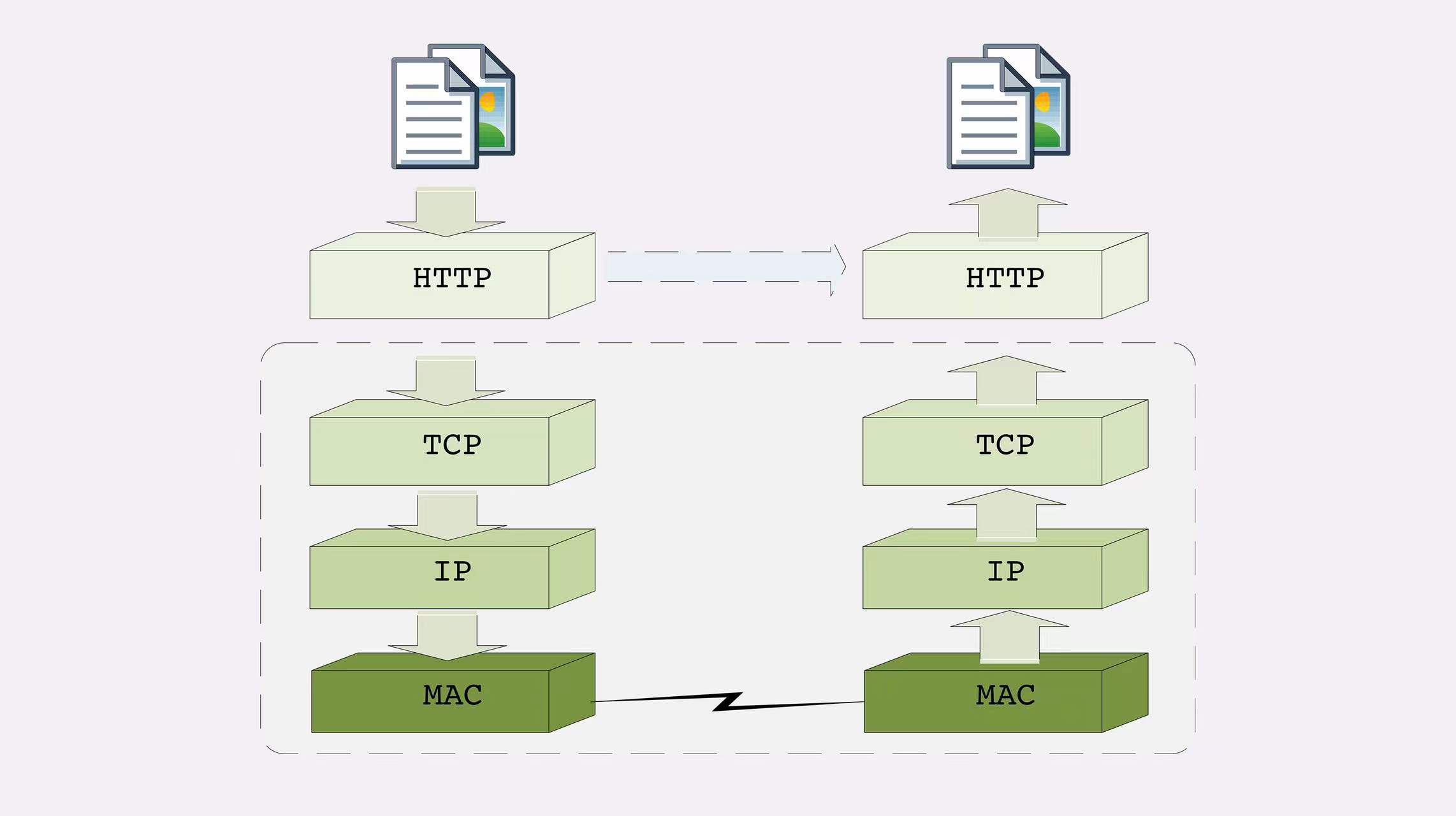

HTTP传输过程

现在要传输的内容假设是个HTML，先加一个HTTP专用附加数据，然后加TCP头，再加IP头、TCP头；到达目的地后，再反向拆包得到HTML。
HTTP 协议的传输过程就是这样通过协议栈逐层向下，每一层都添加本层的专有数据，层层打包，然后通过下层发送出去。
接收数据则是相反的操作，从下往上穿过协议栈，逐层拆包，每层去掉本层的专有头，上层就会拿到自己的数据。

其他

1. 一般说到几层，都默认对应的是OSI七层的结构模型中的内容
2. 有一个辨别四层和七层比较好的（但不是绝对的）小窍门，“两个凡是”：凡是由操作系统负责处理的就是四层或四层以下，否则，凡是需要由应用程序（也就是你自己写代码）负责处理的就是七层
3. 二层转发：工作在数据链路层，设备通过查找到目标MAC地址，进行数据转发
4. 三层路由：工作在网络层，设备解析数据包头信息，找到目标IP地址，转发数据
