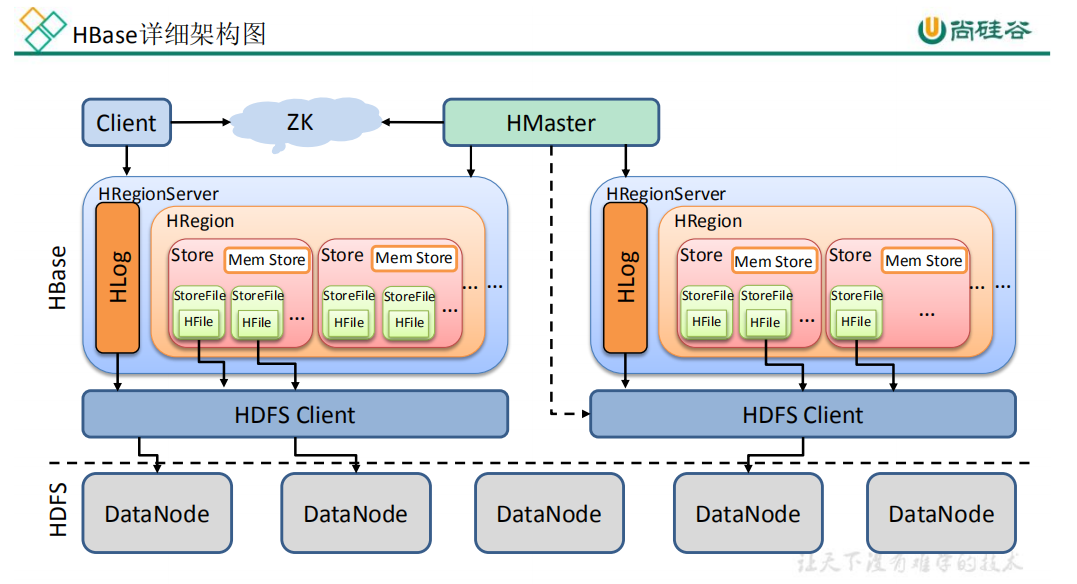

1. 架构原理

HMaster主要负责DDL操作，ZK主要负责Client发送的DML操作，因此当HMaster即使挂掉，也不会影响DML操作，但如果执行DDL操作会报Error：Can’t get master address from zookeeper; znode data ==null，说明Client在执行DDL操作时，实际上也是通过zookeeper找的HMaster再执行DDL操作，而DML操作直接通过zookeeper找regionserver去执行命令。因此在写代码的时候只用配zookeeper地址即可。


  • **WAL(Hlog)** ——— 由于数据要经MemStore排序后才能刷写到HFile，但把数据保存在内存中会有很高的概率导致数据丢失，为了解决这个问题，数据会先写在一个叫做**Write-Ahead logfile(Hlog)**的预写日志文件中，然后再写入MemStore中。所以在系统出现故障的时候，数据可以通过这个日志文件重建。
  • **MemStore** ——— 写缓存，由于HFile中的数据要求是有序的，所以数据是先存储在 MemStore中，排好序后，等到达刷写时机才会刷写到 HFile，每次刷写都会形成一个新的HFile。
  • **StoreFile** ——— 保存实际数据的物理文件，StoreFile以HFile的形式存储在HDFS上。每个 Store会有一个或多个 StoreFile（HFile），数据在每个 StoreFile中都是有序的。

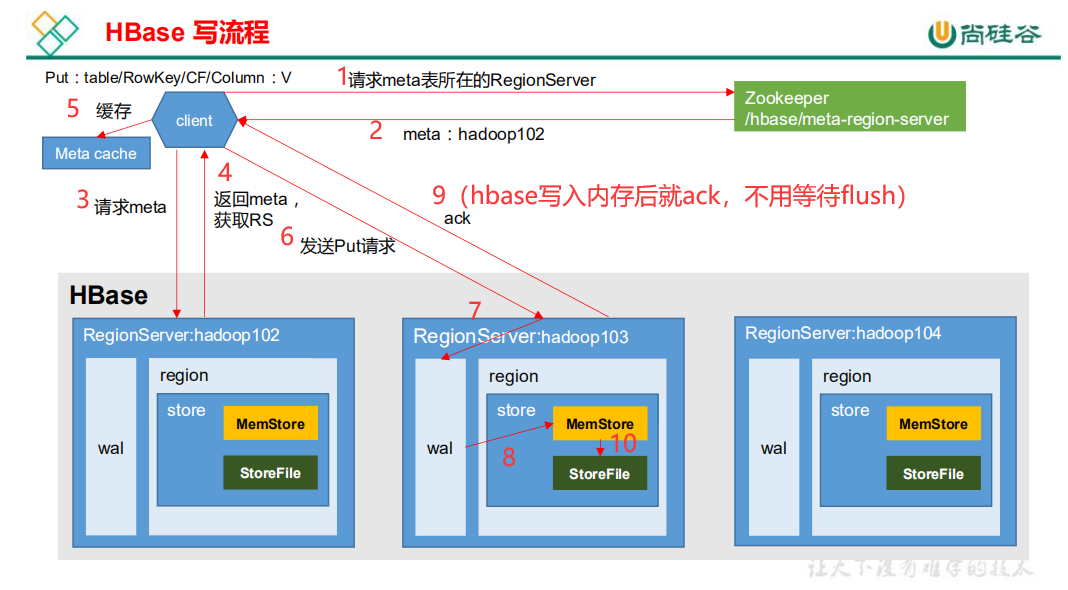

    2. 写流程

    源码写流程（实际就是put操作）——— 直接看HRegion源码，在里面搜STEP1-STEP8


1）Client 先访问 zookeeper，查询 hbase:meta 表位于哪个 Region Server。 2）访问对应的 Region Server，获取 hbase:meta 表信息，根据读请求的 namespace:table/rowkey，查询出 hbase:meta 表中存储的目标数据位于哪个 Region Server 中的哪个 Region 中。并将该 table 的 region 信息以及 meta 表的位置信息缓存在客户端的 meta cache，方便下次访问。 3）与目标 Region Server 进行通讯，发送 Put 请求； 4）RegionServer将数据顺序写入（追加）到 WAL中（Hlog预写入日志）； 5）再将数据写入对应的 MemStore，数据会在 MemStore 进行排序； 6）向客户端发送 ack； 7）等达到 MemStore 的flush刷写时机后，将数据刷写到 HFile上（即HDFS）。

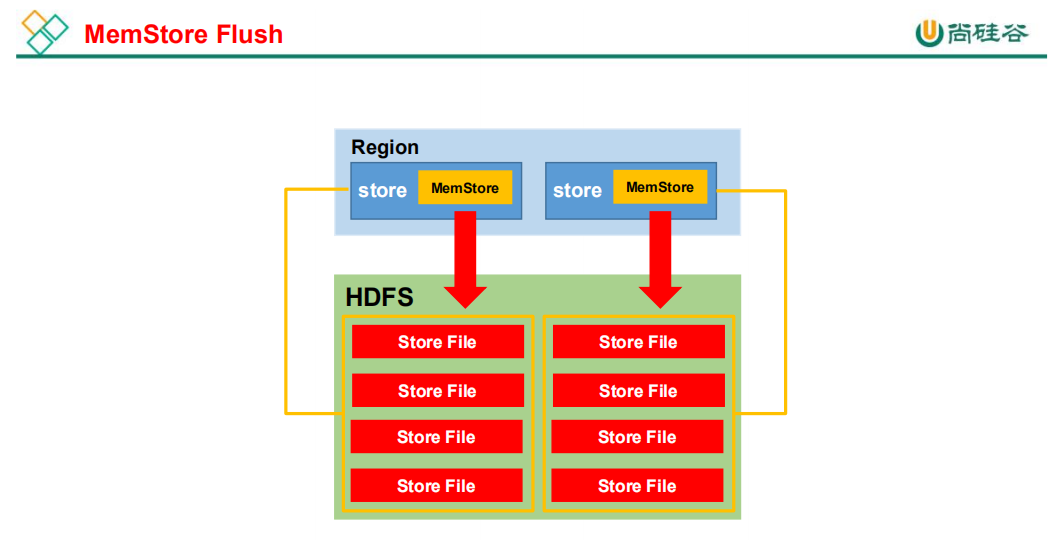

3. MemStore Flush

flush一次就会生成一次HFile，如果太频繁会生成很多小文件（Hbase小文件处理参考：5.2 StoreFile Compaction删除数据时机）

MemStore 刷写时机：

3.1 region级别

  1. 当某个 memstrore 的大小达到了 **hbase.hregion.memstore.flush.size（默认值 128M）** ， 其所在 region 的所有 memstore 都会刷写。

  2. 当 memstore 的大小达到了 **hbase.hregion.memstore.flush.size（默认值 128M）× hbase.hregion.memstore.block.multiplier（默认值 4）** 时，会阻止继续往该 memstore 写请求，并强制刷写。

    3.2 regionServer级别

  3. 当 region server 中 memstore 的总大小达到 **java_heapsize × hbase.regionserver.global.memstore.size（默认值 0.4）× hbase.regionserver.global.memstore.size.lower.limit（默认值 0.95）** ，region 会按照其所有 memstore 的大小顺序（由大到小）依次进行刷写。直到 region server中所有 memstore 的总大小减小到上述值以下。

  4. 当 region server 中 memstore 的总大小达到 **java_heapsize*hbase.regionserver.global.memstore.size（默认值 0.4）** 时，会阻止继续往所有的 memstore 写数据。

    3.3 时间级别

    到达自动刷写的时间，也会触发 memstore flush。自动刷新的时间间隔由该属性进行配置 **hbase.regionserver.optionalcacheflushinterval（默认 1 小时）** 。

    3.4 WAL文件级别

    当 WAL（预写入日志）文件的数量超过 **hbase.regionserver.max.logs** ，region 会按照时间顺序依次进行刷写，直到 WAL 文件数量减小到 **hbase.regionserver.max.log** 以下（该属性现已经废弃，在hbase内部无需手动设置，最大值为 32）。

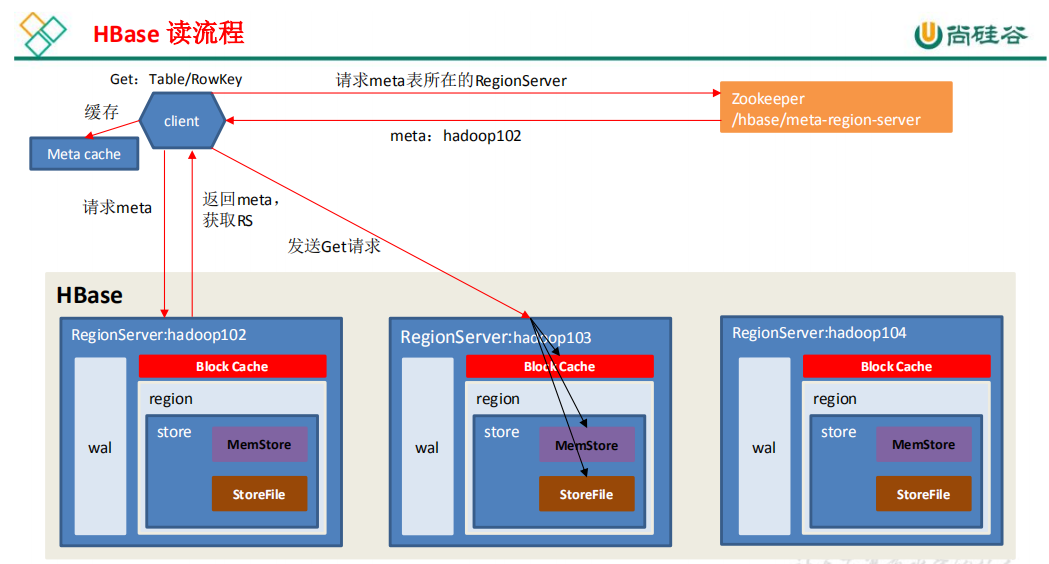

    4. 读流程


    1）Client 先访问 zookeeper，获取 hbase:meta 表位于哪个 Region Server。 2）访问对应的 Region Server，获取 hbase:meta 表数据，根据读请求的 namespace:table/rowkey，查询出目标数据位于哪个 Region Server 中的哪个 Region 中。并将该 table 的 region 信息以及 meta 表的位置信息缓存在客户端的 meta cache，方便下次访问。 3）与目标 Region Server 进行通讯； 4）分别在 Block Cache（读缓存），MemStore（写缓存） 和 Store File（HFile）中查询目标数据，并将查到的所有数据进行合并。此处所有数据是指同一条数据的不同版本（time stamp）或者不同的类型（Put/Delete）。 5）将从文件中查询到的数据块（Block，HFile 数据存储单元，默认大小为 64KB）缓存到Block Cache。 6）将合并后的最终结果返回给客户端。

5. 删除数据时机

flush和major_compact时会删除数据

5.1 flush删除数据时机

  • 更新（多版本） ：过期数据和最新数据都在memStore内存中时，直接标记过时的版本，flush时不会落盘过期的数据，即为删除

  • 删除标记 ：当某条数据被标记删除时，flush后会删除内存中的数据，但是删除标记会保留，直到触发major_compact后，也会查找已落盘的HFile中的过期版本数据

    5.2 StoreFile Compaction删除数据时机

  • 更新（多版本） ：minor_compact不会删除数据，而major_compact会，因为在major_compact大合并时会将所有HFile中的数据加载进内存进行比对然后rewrite落盘，因此对比后只保留最新数据，过时的数据会删除

  • 删除标记 ：当major_compact时，会将从内存中保留的删除标记与HFile中已落盘的数据进行对比，删除过期版本数据

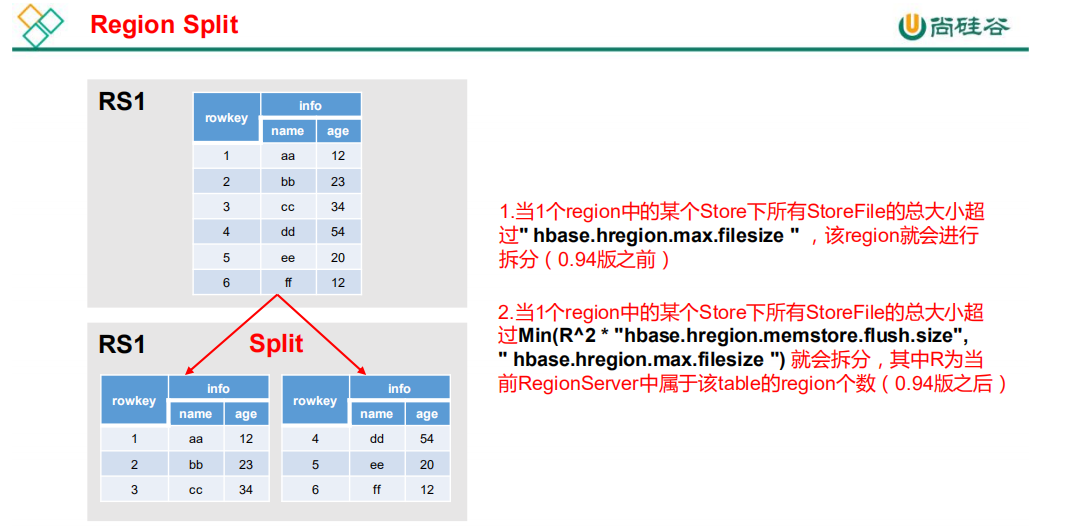

    6. Region Split时机

    默认情况下，每个 Table 起初只有一个 Region，随着数据的不断写入，Region 会自动进行拆分。刚拆分时，两个子 Region 都位于当前的 Region Server，但处于负载均衡的考虑，HMaster 有可能会将某个 Region 转移给其他的 Region Server。

    注意：一般不使用自动Region Split，因为会导致数据倾斜 解决：使用预分区 + 设计RowKey（参考：Hbase优化）
