前面我们介绍过，Binder 是基于 C/S 架构的。

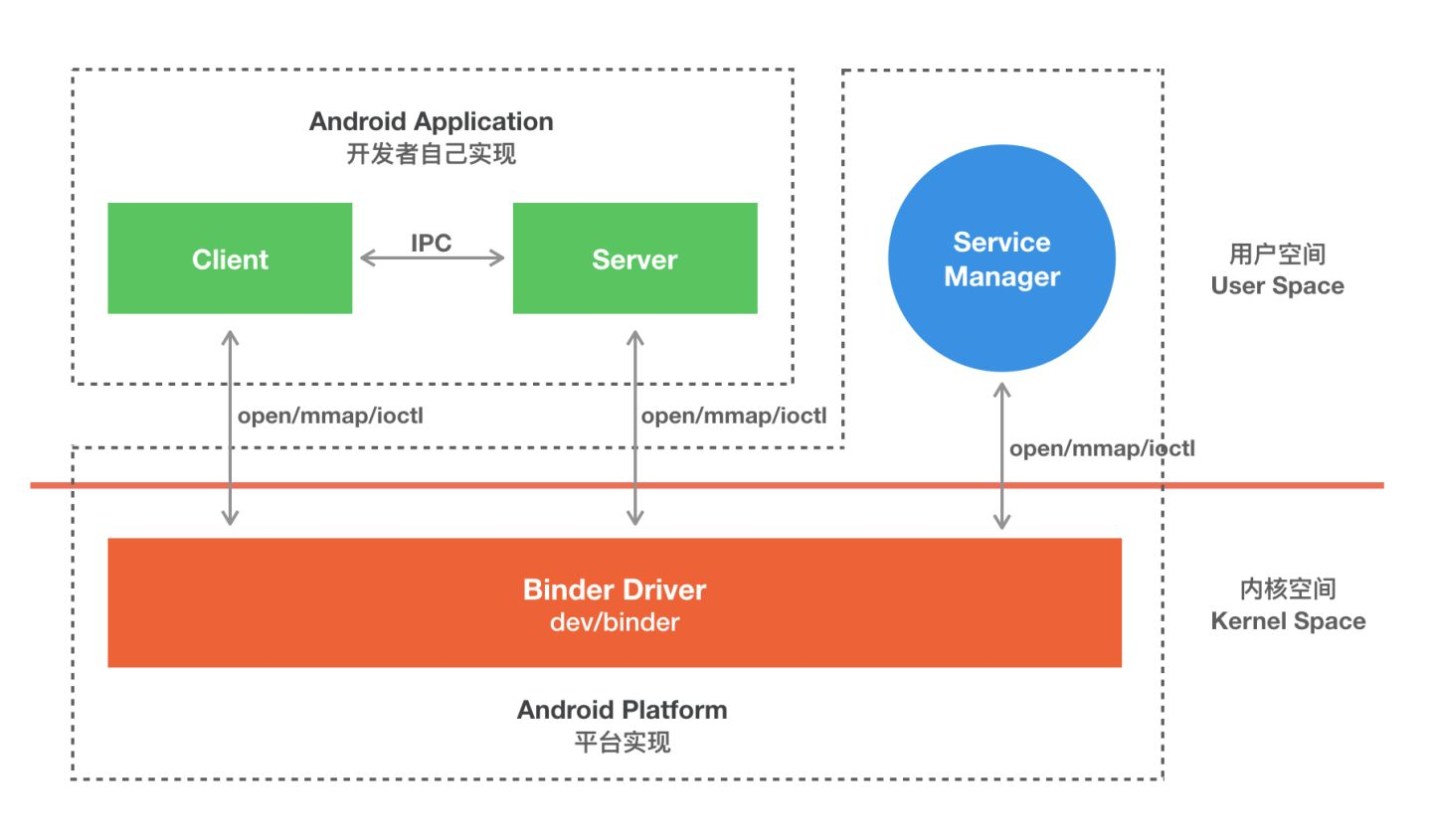

由一系列的组件组成，包括 Client、Server、ServiceManager、Binder 驱动。
其中 Client、Server、Service Manager 运行在用户空间，Binder 驱动运行在内核空间。
其中 Service Manager 和 Binder 驱动由系统提供，
而 Client、Server 由应用程序来实现。

Client、Server 和 ServiceManager 均是通过系统调用 open、mmap 和 ioctl 来访问设备文件 /dev/binder，从而实现与 Binder 驱动的交互来间接的实现跨进程通信。

Client 获得实名 Binder 的引用

1. Server 向 ServiceManager 中注册了 Binder 以后，
2. Client 就能通过名字获得 Binder 的引用了。
3. Client 也利用保留的 0 号引用向 ServiceManager 请求访问某个 Binder: 我申请访问名字叫张三的 Binder 引用。ServiceManager 收到这个请求后从请求数据包中取出 Binder 名称，在查找表里找到对应的条目，取出对应的 Binder 引用作为回复发送给发起请求的 Client。从面向对象的角度看，Server 中的 Binder 实体现在有两个引用：一个位于 ServiceManager 中，一个位于发起请求的 Client 中。如果接下来有更多的 Client 请求该 Binder，系统中就会有更多的引用指向该 Binder ，就像 Java 中一个对象有多个引用一样。

Binder IPC 实现原理

Binder IPC 正是基于内存映射（mmap）来实现的，但是 mmap() 通常是用在有物理介质的文件系统上的。
比如进程中的用户区域是不能直接和物理设备打交道的，如果想要把磁盘上的数据读取到进程的用户区域，需要两次拷贝（磁盘—>内核空间—>用户空间）；通常在这种场景下 mmap() 就能发挥作用，通过在物理介质和用户空间之间建立映射，减少数据的拷贝次数，用内存读写取代I/O读写，提高文件读取效率。
而 Binder 并不存在物理介质，因此 Binder 驱动使用 mmap() 并不是为了在物理介质和用户空间之间建立映射，而是用来在内核空间创建数据接收的缓存空间。
一次完整的 Binder IPC 通信过程通常是这样：
**

1. 首先 Binder 驱动在内核空间创建一个数据接收缓存区；
2. 接着在内核空间开辟一块内核缓存区，建立内核缓存区和内核中数据接收缓存区之间的映射关系，以及内核中数据接收缓存区和接收进程用户空间地址的映射关系；

1. 发送方进程通过系统调用 copy_from_user() 将数据 copy 到内核中的内核缓存区，由于内核缓存区和接收进程的用户空间存在内存映射，因此也就相当于把数据发送到了接收进程的用户空间，这样便完成了一次进程间的通信。

如下图：

Binder 通信中的代理模式

我们已经解释清楚 Client、Server 借助 Binder 驱动完成跨进程通信的实现机制了，但是还有个问题会让我们困惑。A 进程想要 B 进程中某个对象（object）是如何实现的呢？毕竟它们分属不同的进程，A 进程 没法直接使用 B 进程中的 object。

前面我们介绍过跨进程通信的过程都有 Binder 驱动的参与，

因此在数据流经 Binder 驱动的时候驱动会对数据做一层转换。

当 A 进程想要获取 B 进程中的 object 时，驱动并不会真的把 object 返回给 A，而是返回了一个跟 object 看起来一模一样的代理对象 objectProxy，这个 objectProxy 具有和 object 一摸一样的方法，但是这些方法并没有 B 进程中 object 对象那些方法的能力，这些方法只需要把把请求参数交给驱动即可。对于 A 进程来说和直接调用 object 中的方法是一样的。
当 Binder 驱动接收到 A 进程的消息后，发现这是个 objectProxy 就去查询自己维护的表单，一查发现这是 B 进程 object 的代理对象。于是就会去通知 B 进程调用 object 的方法，并要求 B 进程把返回结果发给自己。当驱动拿到 B 进程的返回结果后就会转发给 A 进程，一次通信就完成了。

Binder 通信过程

至此，我们大致能总结出 Binder 通信过程：

1. 首先，一个进程使用 BINDER_SET_CONTEXT_MGR 命令通过 Binder 驱动将自己注册成为 ServiceManager；（首先 ServiceManager 是怎么有的 ）
2. Server 通过驱动向 ServiceManager 中注册 Binder（Server 中的 Binder 实体），表明可以对外提供服务。驱动为这个 Binder 创建位于内核中的实体节点以及 ServiceManager 对实体的引用，将名字以及新建的引用打包传给 ServiceManager，ServiceManger 将其填入查找表。
3. Client 通过名字，在 Binder 驱动的帮助下从 ServiceManager 中获取到对 Binder 实体的引用，通过这个引用就能实现和 Server 进程的通信。

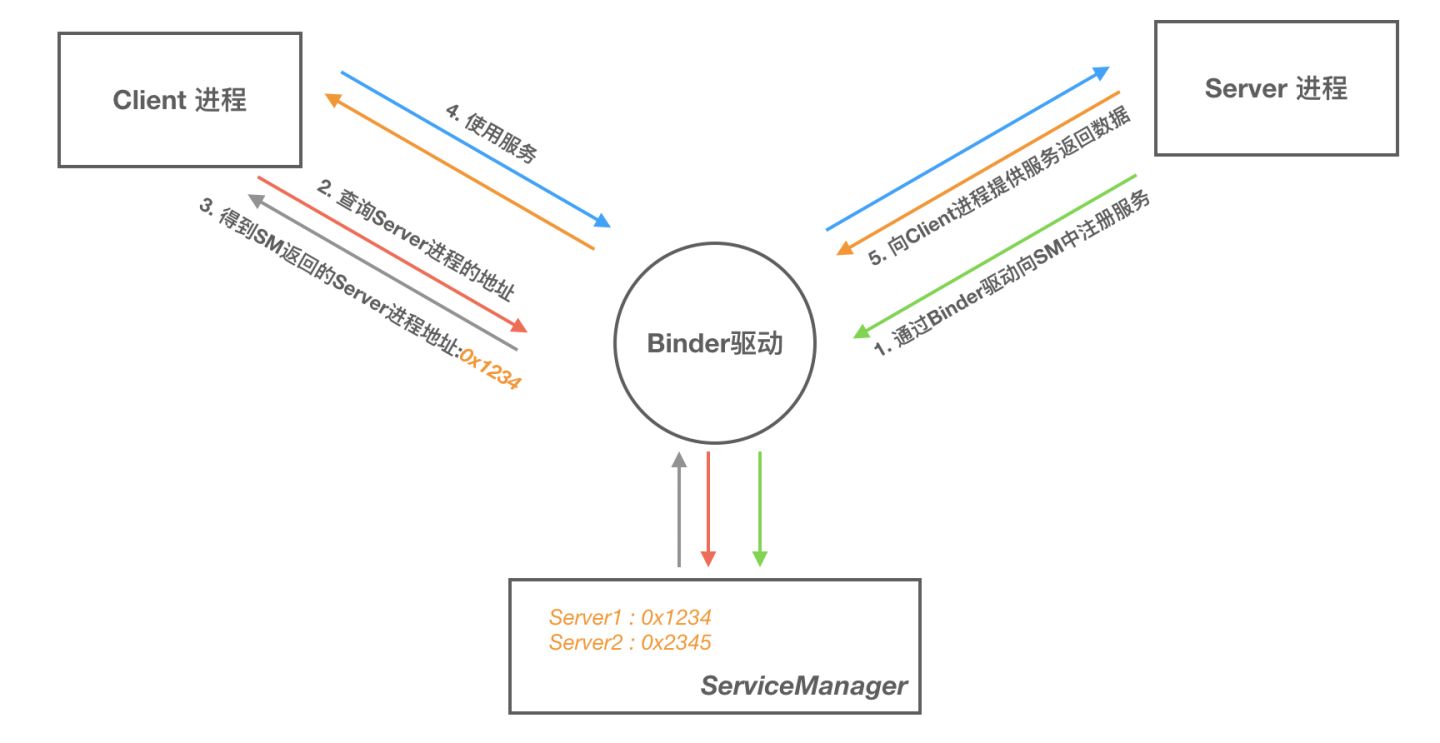

我们看到整个通信过程都需要 Binder 驱动的接入。下图能更加直观的展现整个通信过程(为了进一步抽象通信过程以及呈现上的方便，下图我们忽略了 Binder 实体及其引用的概念)：

对于数据来说，通信过程是这样的

Binder 调用中的每条数据都会被复制 3 次：

  - 一次是在调用进程中将数据序列化为 `[Parcel](https://developer.android.com/reference/android/os/Parcel.htmlclass=?hl=zh-cn)`
  - 一次是在内核驱动程序中将 `Parcel` 复制到目标进程
  - 一次是在目标进程中反序列化 `Parcel`
