标准PE头IMAGE_FILE_HEADER紧跟在PE标记后,即IMAGE_NT_HEADERS.Signature + 4的位置.由此位置开始的20个字节为数据结构标准PE头IMAGE_FILE_HEADER的内容.

该结构在微软的官方文档中被称为标准通用对象文件格式(Common Object File Format COFF)头.它记录了PE文件的全局属性,如该PE文件运行的平台、PE文件类型(EXE / DLL)、文件中存在的节的总数等.

IMAGE_FILE_HEADER

结构及成员含义如下:

  1. #define IMAGE_SIZEOF_FILE_HEADER             20
  3. typedef struct _IMAGE_FILE_HEADER {
  4.     WORD    Machine;                //程序运行平台
  5.     WORD    NumberOfSections;       //PE中节(IMAGE_SECTION_HEADER)的数量
  6.     DWORD   TimeDateStamp;          //时间戳,文件创建日期和时间
  7.     DWORD   PointerToSymbolTable;   //COFF符号表的文件偏移.(用于调试)
  8.     DWORD   NumberOfSymbols;        //符号表中的符号数量(用于调试)
  9.     WORD    SizeOfOptionalHeader;   //扩展PE头(IMAGE_OPTIONAL_HEADER)大小
  10.     WORD    Characteristics;        //PE文件属性
  11. } IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

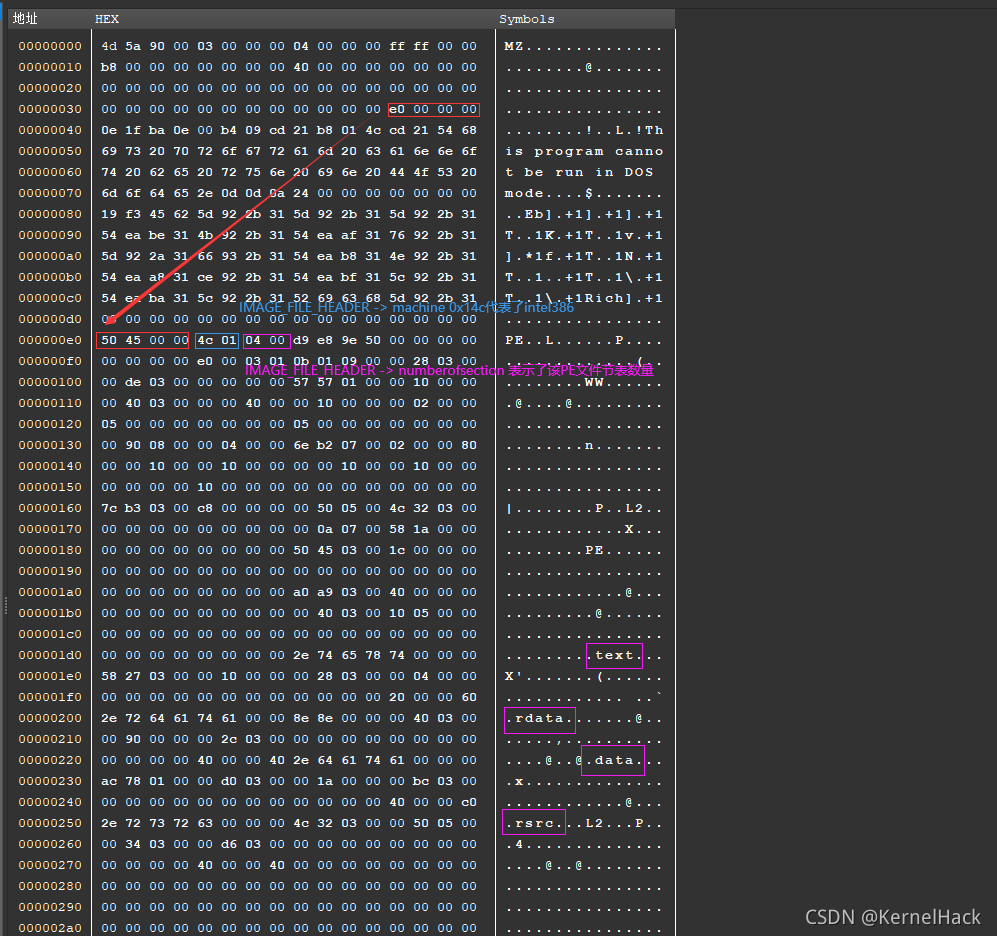

Machine

该成员用来指定PE文件运行的平台.定义如下:

  1. #define IMAGE_FILE_MACHINE_UNKNOWN           0       // 适用于任何机器
  2. #define IMAGE_FILE_MACHINE_TARGET_HOST       0x0001
  3. #define IMAGE_FILE_MACHINE_I386              0x014c  // intel386处理器或后续兼容处理器
  4. #define IMAGE_FILE_MACHINE_R3000             0x0162  // MIPS little-endian, 0x160 big-endian
  5. #define IMAGE_FILE_MACHINE_R4000             0x0166  // MIPS小尾处理器
  6. #define IMAGE_FILE_MACHINE_R10000            0x0168  // MIPS little-endian
  7. #define IMAGE_FILE_MACHINE_WCEMIPSV2         0x0169  // MIPS小尾WCEv2处理器
  8. #define IMAGE_FILE_MACHINE_ALPHA             0x0184  // Alpha_AXP
  9. #define IMAGE_FILE_MACHINE_SH3               0x01a2  // Hitachi SH3处理器
  10. #define IMAGE_FILE_MACHINE_SH3DSP            0x01a3  // Hitachi SH3 DSP处理器
  11. #define IMAGE_FILE_MACHINE_SH3E              0x01a4  // SH3E little-endian
  12. #define IMAGE_FILE_MACHINE_SH4               0x01a6  // Hitachi SH4处理器
  13. #define IMAGE_FILE_MACHINE_SH5               0x01a8  // Hitachi SH5处理器
  14. #define IMAGE_FILE_MACHINE_ARM               0x01c0  // ARM小尾处理器
  15. #define IMAGE_FILE_MACHINE_THUMB             0x01c2  // ARM或Thumb处理器
  16. #define IMAGE_FILE_MACHINE_ARMNT             0x01c4  // ARMv7(或更高)处理器的Thumb模式
  17. #define IMAGE_FILE_MACHINE_AM33              0x01d3  // MatsushitaAM33处理器
  18. #define IMAGE_FILE_MACHINE_POWERPC           0x01F0  // PowerPC小尾处理器
  19. #define IMAGE_FILE_MACHINE_POWERPCFP         0x01f1  // 带浮点支持的PowerPC处理器
  20. #define IMAGE_FILE_MACHINE_IA64              0x0200  // Intel Itanium处理器系列
  21. #define IMAGE_FILE_MACHINE_MIPS16            0x0266  // MIPS16处理器
  22. #define IMAGE_FILE_MACHINE_ALPHA64           0x0284  // ALPHA64
  23. #define IMAGE_FILE_MACHINE_MIPSFPU           0x0366  // 带FPU的MIPS处理器
  24. #define IMAGE_FILE_MACHINE_MIPSFPU16         0x0466  // 带FPU的MIPS16处理器
  25. #define IMAGE_FILE_MACHINE_AXP64             IMAGE_FILE_MACHINE_ALPHA64
  26. #define IMAGE_FILE_MACHINE_TRICORE           0x0520  // Infineon
  27. #define IMAGE_FILE_MACHINE_CEF               0x0CEF
  28. #define IMAGE_FILE_MACHINE_EBC               0x0EBC  // EFI字节码处理器
  29. #define IMAGE_FILE_MACHINE_AMD64             0x8664  // x64处理器
  30. #define IMAGE_FILE_MACHINE_M32R              0x9041  // MatsushitaM32R小尾处理器
  31. #define IMAGE_FILE_MACHINE_ARM64             0xAA64  // ARM64 Little-Endian
  32. #define IMAGE_FILE_MACHINE_CEE               0xC0EE

NumberOfSections

该成员表示了PE文件中节的总数(虽然是2字节,但是节最大值不能超过96),如果需要新增节或者合并节需要修改此值.这个值既不能比实际内存中存在的节多,也不能比它少,否则装载时会发生错误.

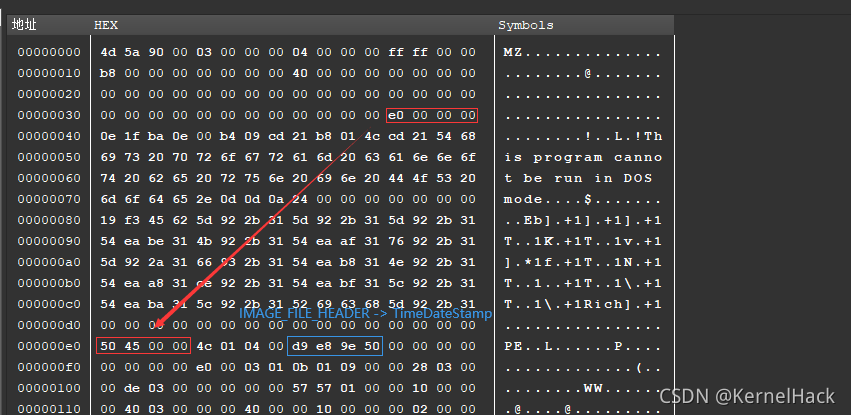

TimeDateStamp

该成员为时间戳,编译器创建此文件时的时间戳.32位存放的值是自1970年1月1日00:00时开始到创建时间为止的总秒数.该数值可以随意修改而不会影响程序运行.所以有的链接器在这里填入固定值,有的则随意写入任何值,这对用户创建的文件并没有实际的意义.另外这个时间值与操作系统文件属性里看到的三个时间(创建时间、修改时间、访问时间)也没有任何联系.
利用现成库函数可以计算出PE文件创建时间.

  1. DWORD dwFileSize = 0;
  2. PCHAR pFileBuffer = FileToMem(FILE_PATH_IN, &dwFileSize);
  4. PIMAGE_DOS_HEADER pDos = (PIMAGE_DOS_HEADER)pFileBuffer;
  5. PIMAGE_NT_HEADERS pNth = (PIMAGE_NT_HEADERS)(pFileBuffer + pDos->e_lfanew);
  6. PIMAGE_FILE_HEADER pFil = (PIMAGE_FILE_HEADER)((PUCHAR)pNth + 4);
  8. //strftime格式化时间显示
  9. setlocale(LC_ALL, "zh-CN");
  10. struct tm Time = { 0 };
  11. gmtime_s(&Time, (time_t*)&pFil->TimeDateStamp);
  12. char szBuf[0x64] = { 0 };
  13. strftime(szBuf, sizeof(szBuf), "%#c", &Time);
  14. printf("%s\n", szBuf);

SizeOfOptionalHeader

该成员指定了IMAGE_OPTIONAL_HEADER结构的大小即扩展PE头大小,32位PE文件扩展PE头大小默认为0xE0,64位PE文件扩展PE头大小默认为0xF0.可以自己定义这个值的大小(扩充大小后需要维持文件中的对齐特性).

Characteristics

该成员为PE文件属性标志字段(是否可执行,是否为DLL等等)此值每一位都代表不同含义,如下所示:

数据位 常量符号 常量值 为1时的含义
0 IMAGE_FILE_RELOCS_STRIPPED 0x0001 文件中不存在重定位信息
1 IMAGE_FILE_EXECUTABLE_IMAGE 0x0002 文件是一个exe
2 IMAGE_FILE_LINE_NUMS_STRIPPED 0x0004 不存在行信息
3 IMAGE_FILE_LOCAL_SYMS_STRIPPED 0x0008 不存在符号信息
4 IMAGE_FILE_AGGRESIVE_WS_TRIM 0x0010 调整工作集
5 IMAGE_FILE_LARGE_ADDRESS_AWARE 0x0020 应用程序可处理大于2GB的地址
6 此标志保留
7 IMAGE_FILE_BYTES_REVERSED_LO 0x0080 小尾方式
8 IMAGE_FILE_32BIT_MACHINE 0x0100 只在32位平台上运行
9 IMAGE_FILE_DEBUG_STRIPPED 0x0200 不包含调试信息
10 IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP 0x0400 不能从可移动盘运行
11 IMAGE_FILE_NET_RUN_FROM_SWAP 0x0800 不能从网络运行
12 IMAGE_FILE_SYSTEM 0x1000 系统文件(如驱动程序),不能直接运行
13 IMAGE_FILE_DLL 0x2000 文件是一个DLL
14 IMAGE_FILE_UP_SYSTEM_ONLY 0x4000 文件不能在多处理器的计算机上运行
15 IMAGE_FILE_BYTES_REVERSED_HI 0x8000 大尾方式
  1. #define IMAGE_FILE_RELOCS_STRIPPED           0x0001  // Relocation info stripped from file.
  2. #define IMAGE_FILE_EXECUTABLE_IMAGE          0x0002  // File is executable  (i.e. no unresolved external references).
  3. #define IMAGE_FILE_LINE_NUMS_STRIPPED        0x0004  // Line nunbers stripped from file.
  4. #define IMAGE_FILE_LOCAL_SYMS_STRIPPED       0x0008  // Local symbols stripped from file.
  5. #define IMAGE_FILE_AGGRESIVE_WS_TRIM         0x0010  // Aggressively trim working set
  6. #define IMAGE_FILE_LARGE_ADDRESS_AWARE       0x0020  // App can handle >2gb addresses
  7. #Reserved words
  8. #define IMAGE_FILE_BYTES_REVERSED_LO         0x0080  // Bytes of machine word are reversed.
  9. #define IMAGE_FILE_32BIT_MACHINE             0x0100  // 32 bit word machine.
  10. #define IMAGE_FILE_DEBUG_STRIPPED            0x0200  // Debugging info stripped from file in .DBG file
  11. #define IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP   0x0400  // If Image is on removable media, copy and run from the swap file.
  12. #define IMAGE_FILE_NET_RUN_FROM_SWAP         0x0800  // If Image is on Net, copy and run from the swap file.
  13. #define IMAGE_FILE_SYSTEM                    0x1000  // System File.
  14. #define IMAGE_FILE_DLL                       0x2000  // File is a DLL.
  15. #define IMAGE_FILE_UP_SYSTEM_ONLY            0x4000  // File should only be run on a UP machine
  16. #define IMAGE_FILE_BYTES_REVERSED_HI         0x8000  // Bytes of machine word are reversed.
  17.                                              00000000 00000000 00010000 00000000
  • 当第1位为1时,表明此映像文件是合法的,可以运行.如果未设置此标志,表明出现了链接器错误.
  • 当第7位为1时,表示文件为小尾方式,即内存中最低有效位LSB位于最高有效位MSB的前面.
  • 当第10位为1时,如果此映像文件在可移动存储介质上,那么加载器将完全加载它并把它复制到内存交换文件中.
  • 当第11位为1时,如果此映像文件在网络上,那么加载器也将完全加载它并把它复制到内存交换文件中.
  • 当第13位为1时,表明此映像文件是动态链接库(DLL).这样的文件总被认为是可执行文件,尽管它们并不能直接运行.

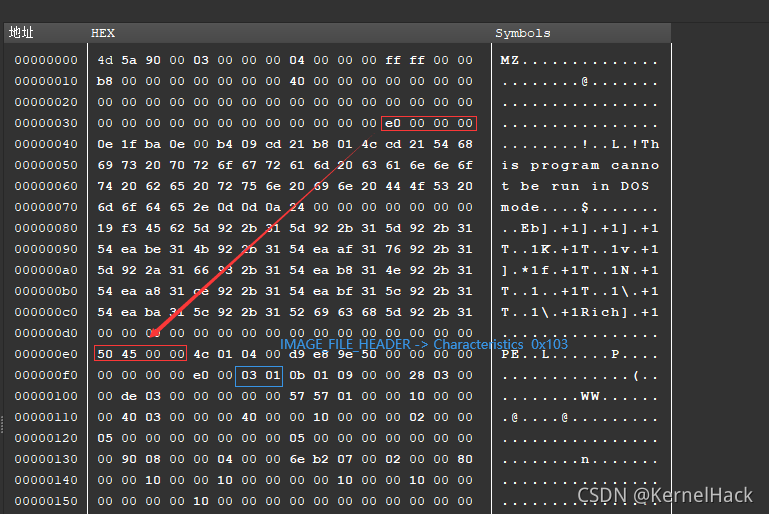

0x0103转换为二进制为: 0000 0001 0000 0011 对应属性为IMAGE_FILE_RELOCS_STRIPPED(0),IMAGE_FILE_EXECUTABLE_IMAGE(1),IMAGE_FILE_32BIT_MACHINE(8).

代码定位IMAGE_FILE_HEADER如下

  1. 读取文件代码:
  3. PVOID FileToMem(IN PCHAR szFilePath, OUT LPDWORD dwFileSize)
  4. {
  5.     //打开文件
  6.     FILE* pFile = fopen(szFilePath, "rb");
  7.     if (!pFile)
  8.     {
  9.         printf("FileToMem fopen Fail \r\n");
  10.         return NULL;
  11.     }
  13.     //获取文件长度
  14.     fseek(pFile, 0, SEEK_END);            //SEEK_END文件结尾
  15.     DWORD Size = ftell(pFile);
  16.     fseek(pFile, 0, SEEK_SET);            //SEEK_SET文件开头
  18.     //申请存储文件数据缓冲区
  19.     PCHAR pFileBuffer = (PCHAR)malloc(Size);
  20.     if (!pFileBuffer)
  21.     {
  22.         printf("FileToMem malloc Fail \r\n");
  23.         fclose(pFile);
  24.         return NULL;
  25.     }
  27.     //读取文件数据
  28.     fread(pFileBuffer, Size, 1, pFile);
  30.     //判断是否为可执行文件
  31.     if (*(PSHORT)pFileBuffer != IMAGE_DOS_SIGNATURE)
  32.     {
  33.         printf("Error: MZ \r\n");
  34.         fclose(pFile);
  35.         free(pFileBuffer);
  36.         return NULL;
  37.     }
  39.     if (*(PDWORD)(pFileBuffer + *(PDWORD)(pFileBuffer + 0x3C)) != IMAGE_NT_SIGNATURE)
  40.     {
  41.         printf("Error: PE \r\n");
  42.         fclose(pFile);
  43.         free(pFileBuffer);
  44.         return NULL;
  45.     }
  47.     if (dwFileSize)
  48.     {
  49.         *dwFileSize = Size;
  50.     }
  52.     fclose(pFile);
  54.     return pFileBuffer;
  55. }
  56. 读取标准PE头数据代码
  58. VOID PrintFilHeader()
  59. {
  60.     //读取文件二进制数据
  61.     DWORD dwFileSize = 0;
  62.     PCHAR pFileBuffer = FileToMem(FILE_PATH_IN, &dwFileSize);
  63.     if (!pFileBuffer)
  64.     {
  65.         return;
  66.     }
  68.     PIMAGE_DOS_HEADER pDos = (PIMAGE_DOS_HEADER)pFileBuffer;
  69.     PIMAGE_NT_HEADERS pNth = (PIMAGE_NT_HEADERS)(pFileBuffer + pDos->e_lfanew);
  70.     PIMAGE_FILE_HEADER pFil = (PIMAGE_FILE_HEADER)((PUCHAR)pNth + 4);
  72.     printf("IMAGE_FILE_HEADER->Machine [0x%04x] \r\n", pFil->Machine);
  73.     printf("IMAGE_FILE_HEADER->NumberOfSections [0x%04x] \r\n", pFil->NumberOfSections);
  75.     //strftime格式化时间显示
  76.     setlocale(LC_ALL, "zh-CN");
  77.     struct tm Time = { 0 };
  78.     gmtime_s(&Time, (time_t*)&pFil->TimeDateStamp);
  79.     char szBuf[0x64] = { 0 };
  80.     strftime(szBuf, sizeof(szBuf), "%#c", &Time);
  81.     printf("IMAGE_FILE_HEADER->TimeDateStamp [0x%08x] [%s] \r\n", pFil->TimeDateStamp, szBuf);
  83.     printf("IMAGE_FILE_HEADER->PointerToSymbolTable [0x%08x] \r\n", pFil->PointerToSymbolTable);
  84.     printf("IMAGE_FILE_HEADER->NumberOfSymbols [0x%08x] \r\n", pFil->NumberOfSymbols);
  85.     printf("IMAGE_FILE_HEADER->SizeOfOptionalHeader [0x%04x] \r\n", pFil->SizeOfOptionalHeader);
  86.     printf("IMAGE_FILE_HEADER->Characteristics [0x%04x] \r\n", pFil->Characteristics);
  88. }
