基址重定位概念

当向程序的虚拟内存加载PE文件时，文件会被加载到ImageBase所指向的地址。
对EXE文件来说，EXE文件会首先加载到内存，每个文件总是使用独立的虚拟地址空间，这就意味着EXE文件不用考虑基址重定位问题；

对于DLL文件来说，多个DLL文件使用调用其本身的EXE文件的地址空间，不能保证ImageBase所指向的地址没有被其他DLL文件占用，所以DLL文件当中必须包含重定位信息，也就是说，本来A.DLL被加载到M.EXE进程的00100000地址处，但是此处加载了B.DLL文件，PE装载器将A.DLL文件加载到其他还未被占用的地址处（00850000）处。

对于系统的DLL来说实际上不会发生重定位，因为同一系统的kernel32.dll、user32.dll等会被加载到自身固有的ImageBase。

PE重定位的操作原理

Windows的PE装载器进行PE重定位处理的操作原理流程如下：

在应用程序当中查找硬编码位置
读取之后减去ImageBase，也就是用VA-基址得到RVA
加上实际加载地址得到真正的VA
其中最关键的就是找到硬编码的位置，而要找到硬编码的位置，首先要找到基址重定位表，该表位于.reloc区段，找到基址重定位表的的正确打开方式是通过数据目录表的IMAGE_DIRECTORY_ENTRY_BASERELOC条目查找

基址重定位表

基址重定位表的地址位于PE头的数据目录表（DataDirectory）的第六个元素，位于安全表的后面，
我们看看重定位表的结构体定义：

  1. typedef struct _IMAGE_BASE_RELOCATION
  2. {
  3.     DWORD VirtualAddress;    //基准地址(Base Address)
  4.     DWORD SizeOfBlock;        //重定位块大小(一个IMAGE_BASE_RELOCATION结构的大小)
  5.     WORD TypeOffset[1];
  6. }IMAGE_BASE_RELOCATION;
  7. typedef IMAGE_BASE_RELOCATION UNALIGNED * PIMAGE_BASE_RELOCATION
  9. //Based relocation types.
  10. //
  12. #define IMAGE_REL_BASED_ABSOLUTE            0
  13. #define IMAGE_REL_BASED_HIGH                1
  14. #define IMAGE_REL_BASED_LOW                    2
  15. #define IMAGE_REL_BASED_HIGHLOW                3
  16. #define IMAGE_REL_BASED_HIGHADJ                4
  17. #define IMAGE_REL_BASED_MIPS_JMPADDR        5
  18. #define IMAGE_REL_BASED_MIPS_JMPADDR16        9
  19. #define IMAGE_REL_BASED_IA64_IMM64            9
  20. #define IMAGE_REL_BASED_DIR64                10

重定位表中的项就是用来索引到需要重定位的数据处，通过公式计算出修复后的地址，数据就可以正确被访问了。

每个IMAGE_BASE_RELOCATION只负责4KB大小分页内的重定位信息。因此结构中的VirtualAddress总是0x1000的倍数。IMAGE_BASE_RELOCATION结构体的第一个成员就VirtualAddress是RVA的值。第二个成员SizeOfBlock就是表示重定位块的大小。
需要注意的一点是，最后一项TypeOffset数组其实不是结构体成员，而是以注释形式存在，表示这个结构体下面会出现WORD类型的数组，该数组元素的值就是硬编码在程序当中的偏移。

只是这么说，还是有点难以理解，我们用win7的notepad程序来说明一下（可能有人要问，为什么这里使用EXE文件来演示，之前不是说了EXE文件不用考虑基址重定位问题，而且为什么这次我们选择win7的notepad而非之前的winxp的notepad？这里需要说明的是，因为Windows Vista之后的版本引入了ASLR机制，使程序运行起来更安全，每次运行EXE文件都会被加载到随机地址，也就是地址随机化。win7有这个机制而winxp没有，也就是说winxp下的EXE文件不用考虑基址重定位问题，而win7是需要考虑的）：

用到的工具有：OD，PEview
基址重定位表IMAGE_BASE_RELOCATION，位于PE头的DataDirectory数组的第六个元素，由下图可知，其地址为0002F000

我们用PEview去RVA2F0000看看

如上图我们看到，VirtualAddress（RVA）的值为1000，SizeOfBlock的值为150，即TypeOffset数组的基准地址为RVA 1000。其中，TypeOffset值大小为2字节，由4位的Type和12位的Offset组成，比如TypeOffset数组的第一个元素值为3420，其中高4位的值“3”（IMAGE_REL_BASED_HIGHLOW）为Type，一般为PE文件，而64位的PE文件常见值为“A”，低12位才是真正的位移、其值为420，下面公式计算程序中硬编码地址的偏移：

VirtualAddress + Offset = 1000 + 420 = 1420（RVA）

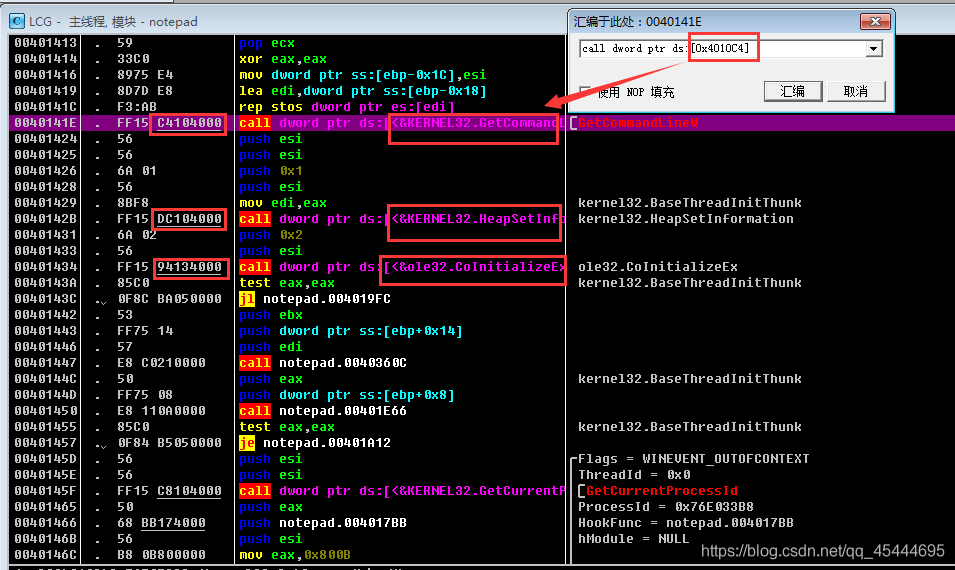

OD将程序加载到了00400000处，接下来我们在OD里面看看00401420处是否有要进行重定位的硬编码地址：

如上图所示，0x4010C4需要执行PE重定位操作，接下来我们来验证看看。

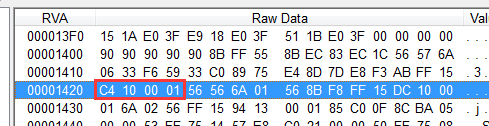

刚才我们计算了第一条硬编码地址的偏移1420，我们在PEview中看看：
偏移1420处保存的地址为010010C4，这是本来应该加载的地址，但是由于重定位，
实际加载地址为0x400000+10C4 = 0x4010C4。
我们看看上面OD第一条重定位的地址，0x4010C4，没问题。
