27 网络规划与设计

考点01：网络系统生命周期：从构思到淘汰。
四阶段周期（重叠）：能够快速适用新的需求变化，成本低，灵活性好，适用网络规模较小，需求较为明确，网络结构简单的工程项目。(口诀：小明花钱少。)

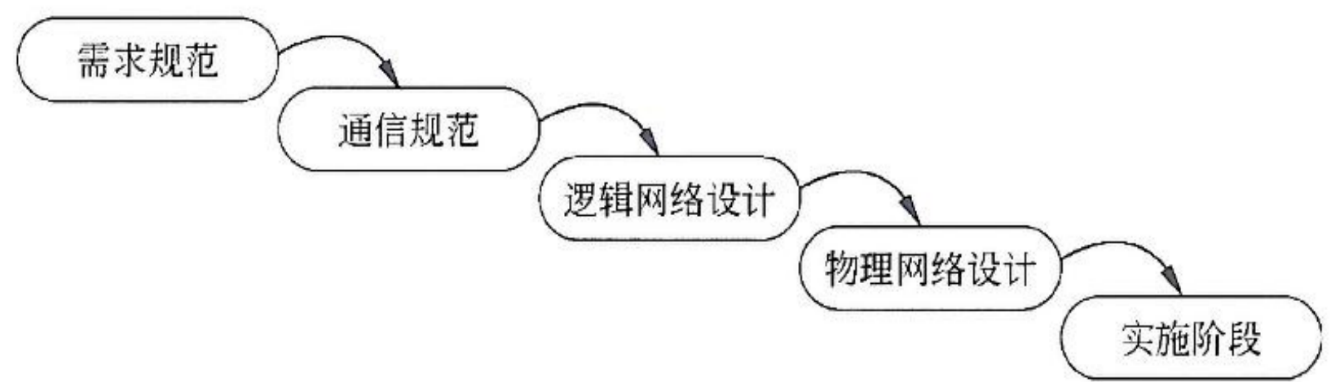

五阶段周期（瀑布）：比较死板，不灵活，较为严谨，适用于网络规模大，需求较为明确，需求变更较小的网络工程。常用此模型。
（口诀：大明看瀑布。）

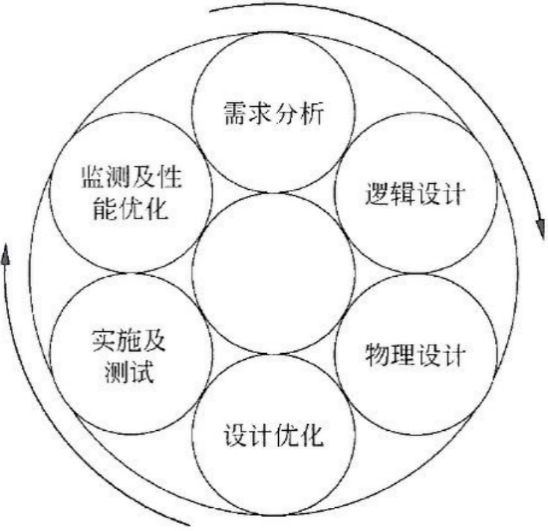

六阶段周期（测试）：偏重于测试和优化，适合大型网络，适合经常变更。

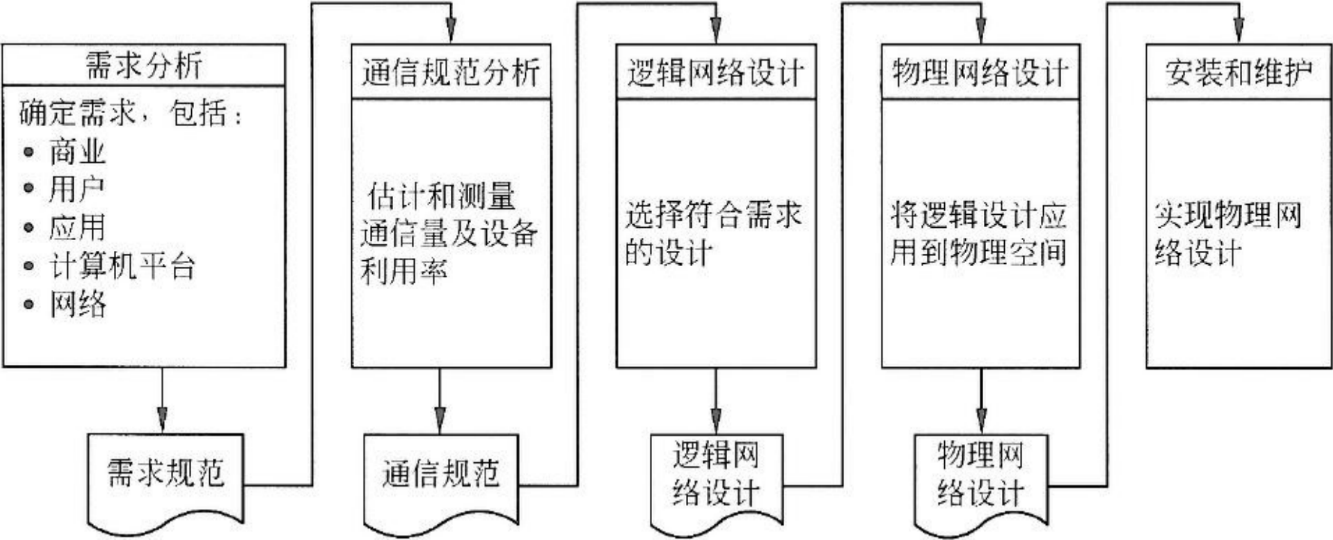

考点02：网络开发过程
其中，通信规范分析又称为现有网络体系分析。以便在升级时尽量保护已有的投资。

考点03：通信流量模式分析
对等模式：双向对等，如QQ、BT、P2P等。
C/S模式： S→C流量大，如VOD、Web服务器、ERP。
C→S流量大，如SNMP。
双向流量大，如FTP、邮件服务器、数据库服务器。
B/S模式：S→B流量大，而web服务器与数据库则属于双向流量大。

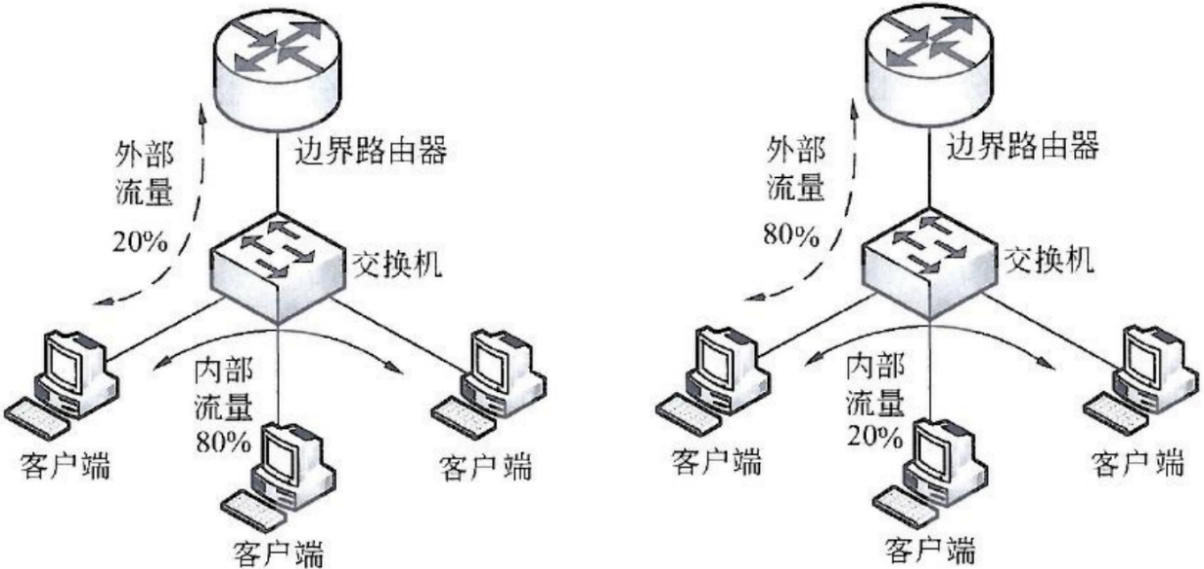

考点04：通信流量分析方法：二八法则
考点05：通信流量计算公式
某个业务应用网络流量的计算公式：
应用的数据传输速率 =
考虑峰值用户数和应用增长率等因素后公式：
时间
应用的数据传输速率 =

考点06：逻辑网络设计工作主要内容

(1)网络结构的设计；
(2)物理层技术的选择；
(3)局域网技术的选择与应用；
(4)广域网技术的选择与应用；
(5)路由选择协议；
(6)地址设计和命名模型
IP地址/设备名称
(7)网络管理；
(8)网络安全；
(9)逻辑网络设计文档。

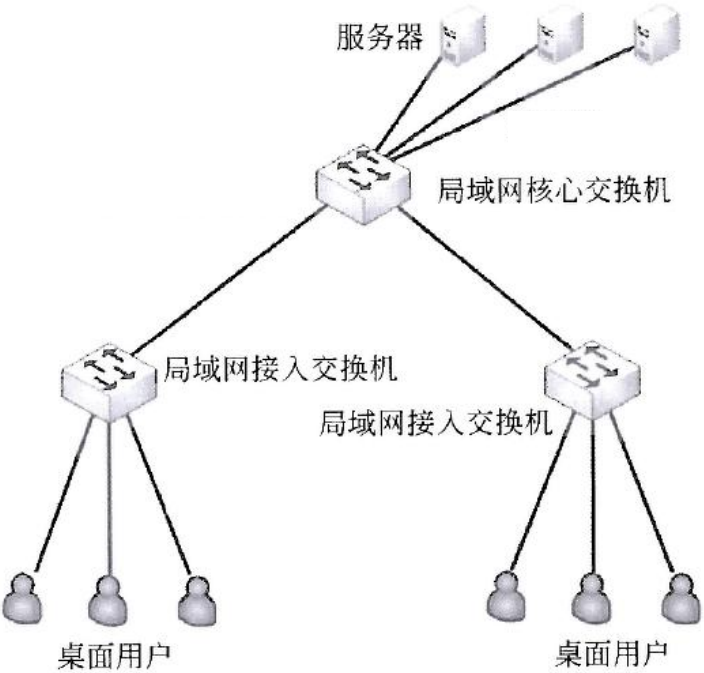

考点07：局域网结构设计：单核心局域网结构
单核心简单、投资少、地理范围小，适合小型网络。
缺点：单点故障，导致全网失效。扩展能力有限。
桌面用户不应与核心连接。
服务器连接在局域网核心交换机

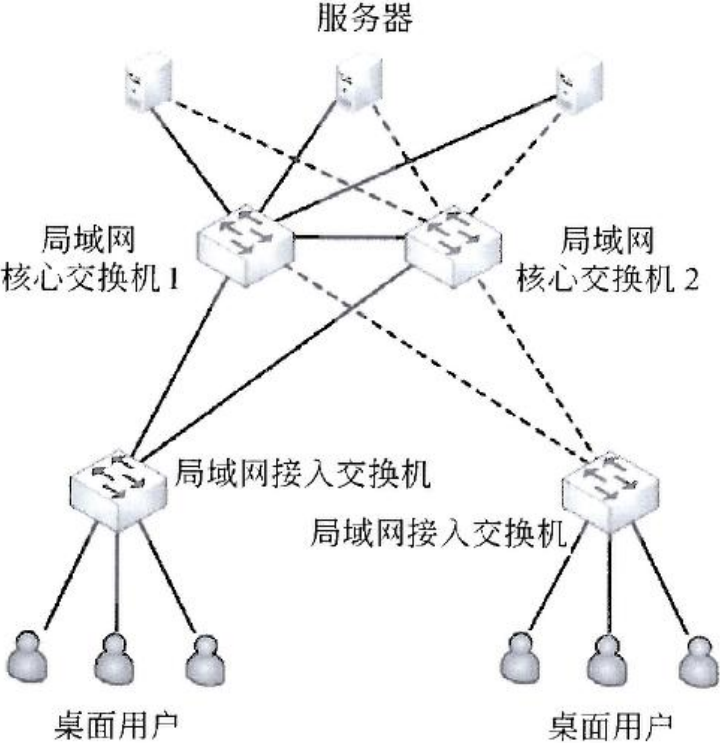

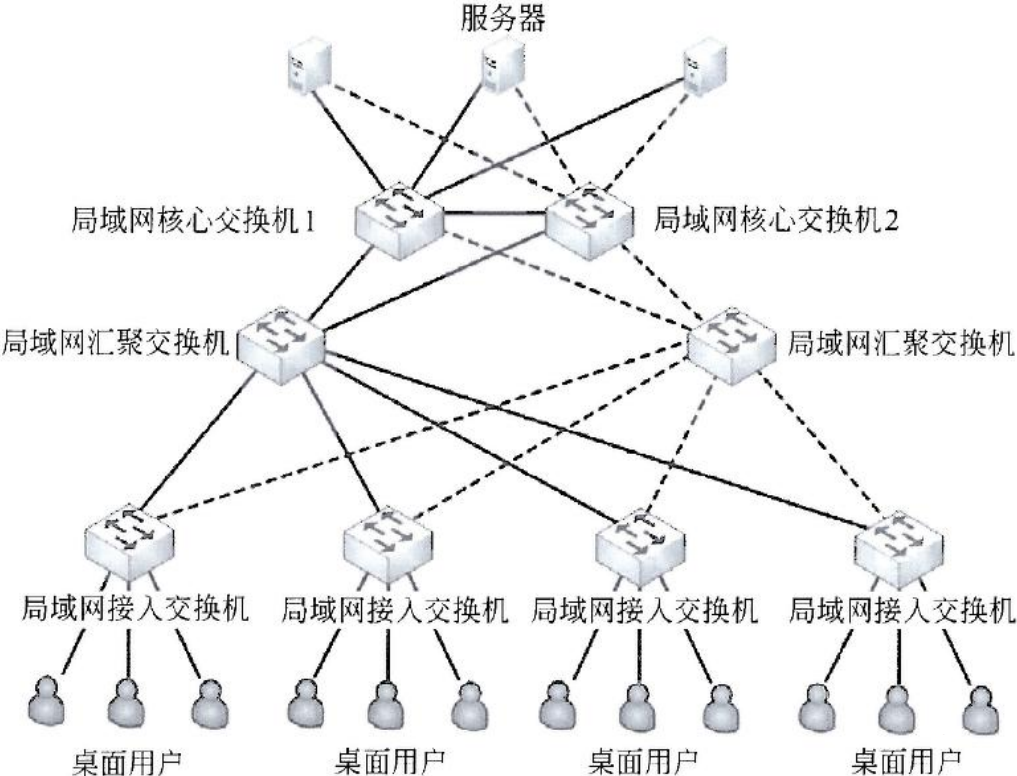

考点08：局域网结构设计：双核心局域网结构
可做负载均衡热备，如HSRP、VRRP、GLBP。可靠性高、可热切换、接入方便、服务器直连核心，高速访问。
投资高、维护技术高。
热备工作协议：一个工作，一个热备（运行时可切换）
虚拟路由冗余（HUAWEI）
各占50%

考点09：局域网结构设计：三层次局域网结构
核心层：高速转发
汇聚层：策略控制
接入层：用户接入

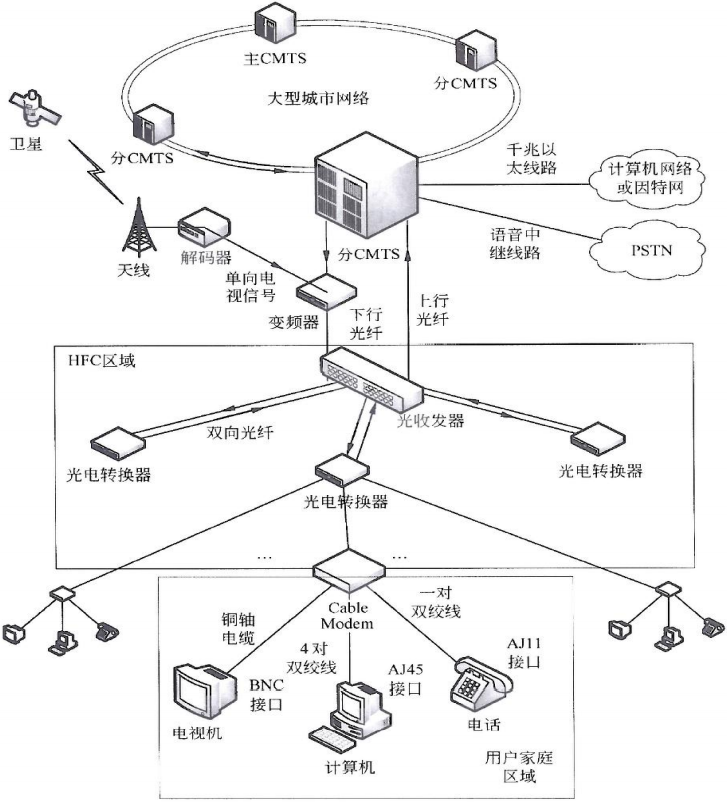

考点10：广域网结构设计：线缆调制解调器接入网
广电网络属于这种，借助CATV有线电视实现。
局端设备为CMTS，客户Cable Modem
下行50Mbps，上行3Mbps。
采用HFC技术，光纤/铜缆混合传输。

HFC区域：同轴电缆混合区域

考点11：广域网结构设计

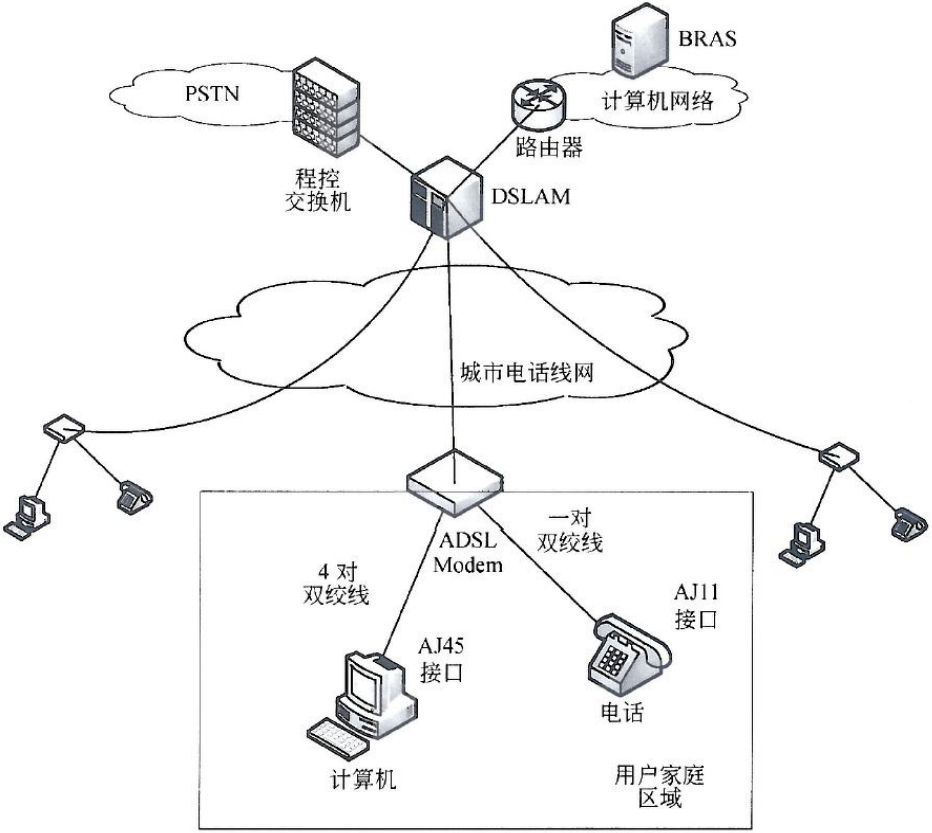

数字用户环路远程接入网xDSL，电信网络属于这种，借助电话线实现。
局端DSLAM，客户端ADSL Modem。
ADSL：下行8Mbps
SDSL：下行1.544Mbps
HDSL：下行2.048Mbps
VDSL：下行50Mbps
口诀：AVRC不对称的。
AV日产不对称

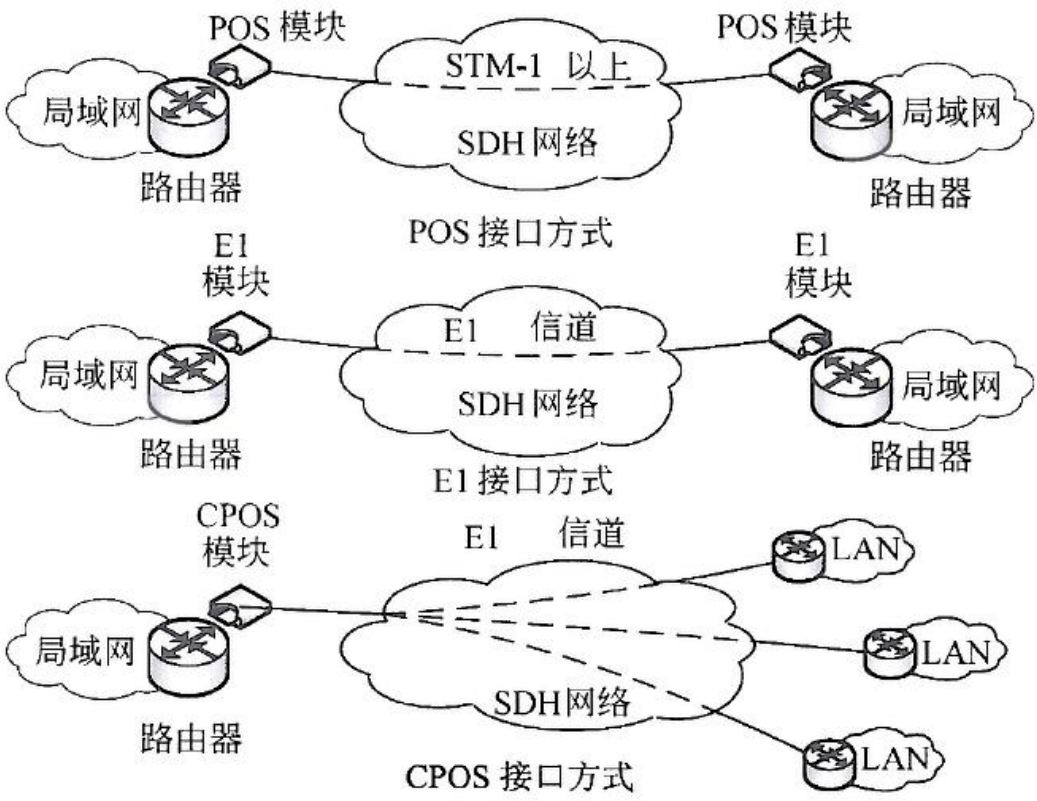

考点12：广域网结构设计：同步数字体系接入网SDH。
STM-1：155.520M（对应OC-3）
IP over SDH
PDH兼容：63个2M
大型企业，速率快

中小企业，家庭

子分公司

考点13：MPLS VPN接入网：利用MPLS实现。
P设备：核心高速转发
PE设备：边缘路由标签
CE设备：连客户端

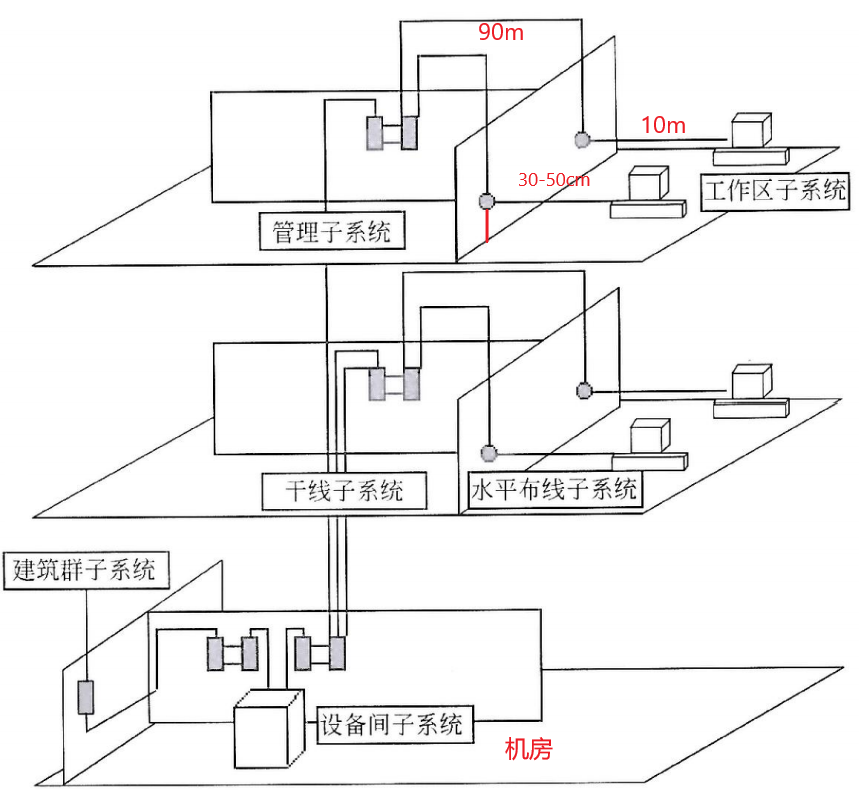

考点14：建筑物综合布线系统PDS：
①工作区子系统（实现信息插座与管理子系统的连接）
②水平布线子系统（90m+10m）
③干线子系统（竖井中）
④设备间子系统（机房，楼层中间）
⑤管理子系统（楼层配线间）
⑥建筑群子系统

考点15：综合布线性能参数：双绞线、光纤。
衰减值：由于绝缘损耗、连接电阻等因素，造成信号沿链路传输损失。
近端串扰：当信号在一个线对上传输时，会同时将一小部分信号感应到其他线对上，这种感应信号成为串扰。
光纤：包括连通性、输入/输出功率、衰减/损耗，一般应在20db以内，超过25db不通。
例题分析：
1、网络系统设计中，物理网络设计阶段的任务是（ ）。
A. 依据逻辑网络设计的要求，确定设备的具体物理分布和运行环境
B. 分析现有网络和新网络的各类资源分布，掌握网络所处的状态
C. 根据需求规范和通讯规范，实施资源分配和网络规划
D. 理解网络应该具有的功能和性能，最终设计出符合用户需求的网络
2、下列关于网络汇聚层的描述中，正确的是（ ）。
A. 要负责收集用户信息，例如用户IP地址、访问日志等
B. 实现资源访问控制和流量控制等功能
C. 将分组从一个区域告诉的转发到另一个区域
D. 提供一部分管理功能，例如认证和计费管理
3、在各种xDSL技术中，能提供上下行信道对称传输的是（ ）。
A. ADSL HDSL B. ADSL VDSL C. SDSL VDSL D. SDSL HDSL
4、下列FTTX组网方案中，光纤覆盖面最广的是（ ）。
A. FTTN B. FTTC C. FTTH D. FTTZ
5、在进行金融业务系统的网络设计时，应该优先考虑(1)原则。在进行企业网络的需求分析时，应该首先进行(2)。
(1) A.先进性 B.开放性 C.经济性 D.高可用性
(2) A.企业应用分析 B.网络流量分析 C.外部通信环境调研 D.数据流向图分析
6、在诊断光纤故障的仪表中，设备（ ）可在光纤的一端就测得光纤的损耗。
A. 光功率计 B. 稳定光源 C. 电测辐射测试笔 D. 光时域反射计
7、汇聚层交换机应该实现多种功能，下面选项中，不属于汇聚层功能的是( )。
A VLAN间的路由选择 B分组过滤 C 用户访问控制 D 组播管理
解析：
汇聚层将网络划分为多个广播/组播域，可以实现VLAN间的路由选择，并通过访问控制列表实现分组过滤。
8、接入因特网的方式有多种，下面关于各种接入方式的描述中，不正确的是( )
A以终端方式入网，不需要IP地址
B通过PPP拨号方式接入，需要有固定的IP地址
C通过代理服务器接入，多个主机可以共享1个IP地址
D通过局域网接入，可以有固定的IP地址，也可以用动态分配的IP地址
解析：
以终端方式接入，不需要IP地址，这时只能访问登录的远程主机;
通过PPP拨号方式接入,不需要固定的IP地址，只需要拨号用户的账号和密码就可以上网;
通过代理服务器接入,多个主机可以共享1个IP地址。
通过局域网接入，可以使用静态分配的IP地址，也可以使用DHCP服务器动态分配的IP地址，后一种上网方式通常用在大型网络中，简化了网络管理，减少了网络配置的差错。
9、错误的网络设备选型原则。
A选择网络设备，应尽可能地选择同一厂家的产品
B为了保证网络性能，应尽可能地选择性能高的产品
核心设备的选取要考虑系统日后的扩展性
D核心设备选取要充分其可靠性
解析：
网络设备选型应遵守的原则：
实用性，高可用性，可扩展性，易用性原则
10、结构化布线系统分为六个子系统，其中水平子系统的作用是(C)，园区子系统的作用是(A)。
A连接各个建筑物中的通信系统 B实现中央主配线架与各种不同设备之间的连接
C 连接干线子系统和用户工作区 D实现各楼层设备间子系统之间的互联
解析：
结构化市线系统分为6个子系统：
工作区子系统、水平子系统、干线子系统、设备间子系统、管理子系统和建筑群子系统。
水平子系统是结构化综合布线系统中连接用户工作区与布线系统主干的子系统。水平子系统由每层配线间至信息插座的配线电缆和工作区用的信息插座等组成。在结构化综合布线系统中，水平子系统起着支线的作用，它将所有用户端通过一些连接件连接到配线设备上。
水平子系统是指以干线子系统到墙壁终端盒的线路，距离不能超过90米，从墙壁终端接口到终端的线路称之为工作区子系统距离不能起过10米，两者合计为100米，为双绞线的最大传输距离。
园区子系统也称为建筑群子系统，是结构化综合布线系统中由连接楼群之间的通信传输介质及各种支持设备组成的子系统。
11、网络系统设计过程中，逻辑网络设计阶段的任务是( )。
A对现有网络资源进行分析，确定网络的逻辑结构
B根据需求说明书确定网络的安全系统架构
C根据需求规范和通信规范，分析各个网段的通信流量
D根据用户的需求，选择特定的网络技术、网络互连设备和拓扑结构
解析：
根据5阶段生命周期迭代模型，可将网络开发过程划分为
需求分析、通信流量分析、逻辑网络设计、物理网络设计、实施与运行维护5个阶段。
其中，在网络生命周期中，逻辑网络设计阶段用于解决待建网络系统“怎么做”的问题，根据网络用户的分类、分布，选择特定的网络技术、网络互连设备和拓扑结构，并完成相应的资源分配(如IP地址分配及设备命名、交换及路由协议选择等)、网络安全规划、网络管理规划等设计工作。
通信流量分析阶段：解决现有网络系统处于“什么状态”的问题，根据需求规范和通信规范，分析各个网段的通信流量和通信模式，发现可能导致网络运行瓶颈的关键技术点，以而在之后的设计工作中避免这种情况的发生。
12、电信运营商提供的ISDN服务有两种不同的接口，其中供小型企业和家庭使用的基本速率接口BRI可提供的最大数据速率为(B)，供大型企业使用的主速率接口PRI可提供的最大数据速率为(D) 。
A 128Kb/s B 144Kb/s C 1024Kb/s D 2048Kb/s
解析：
综合业务数字网(ISDN)是由综合数字电话网演变发展而来的一种网络，它提供端到端的数字连接以支持广泛的综合业务(包括语音和非语音的业务)，为用户进网提供了一组少量的标准多用途的网络接口。
N-ISDN定义了两类用户访问速率：基本速率接口(BRI)和基群速率接口(PRI)。
BRI由两个B信道和一个D信道组成(2B+D)。
B信道用于传送用户数据；D信道用于传送控制信息。
总速率为144Kbps(=2x64+16Kbps)。
两个B信道可以一个用于传输数据，一个用于传输语音(打电话)。在不打电话时，两个B信道可全部用于传输数据。BRI一般用于小型企业和家庭使用。
PRI可由多种信道混合而成。
在北美地区和日本使用(23B+D)的结构，数据率为1.544Mbps(=23x64+64Kbps);而在欧河则使用(30B+D)的结构，数据率为2.048Mbpsl(=30x64+64Kbps)。
PRI是针对专用小型电话交换机(PBX)或LAN等业务量大的单位用户。
13、计算机网络机房建设过程中，为了屏蔽外界的干扰、漏电及电火花等，要求所有计算机网络设备的机箱、机柜、机壳等都需要接地，该接地系统称为安全地，安全接地电阻要求小于()。
A 1Ω B 4Ω C 5Ω D 10Ω
解析：
计算机网络机房建设过程中，专用地线的要求如下
独立交流工作电阻<1Ω
安全保护地电阻<4Ω
大楼交流工作地电阻<4Ω
防雷保护地电阻<10Ω
静电释放地电阻<10Ω
14、网络的可用性是指()。
A网络通信能力的大小 B用户用于网络维修的时间
C网络的可靠性 D用户可以利用网络时间的百分比
解析：
可用性(Availability)是指网络或网络设备(如服务器等)可用于执行预期任务时间所占总量时间的百分比
可用性也可以用于衡量一个网络的实际使用情况，即网络实际使用时间与网络总运行时间的比值。
15、网络拓扑设计对网络的影响主要表现在
①网络性能 ②系统可靠性 ③出口带宽 ④网络协议
A ①② B ①②③ C ③④ D ①②④
解析：
网络拓扑设计将对网络的性能、网络系统的可靠性、所选用的网络协议、IP地址分配方案网络管理的效率、网络的安全性等因素产生影响。

16、下列关于网络核心层的描述中，正确的是()。
A为了保障安全性，应该对分组进行尽可能多的处理
B将数据分组以一个区域高速的转发到另一个区域
C由多台二、三层交换机组成
D提供多条路径来缓解通信瓶颈
解析：
层次化局域网结构以功能上定义为核心层、汇聚层和接入层，且通过与核心层设备互连的路由设备接入广域网络。
核心层：实现数据分组从一个区域高速转发到另一个区域;
汇聚层：实现丰富的接口和接入层之间的互访控制;
接入层：实现用户接入。
核心层是各区域网络中所有通信流量的最终汇集点和承受者，用于实现骨干网络数据的优化传输，其主要特征是冗余设计、负载均衡、高带宽和高吞吐率。由于核心层的目标是快速传递分组，因此不宜集成控制功能和分组处理功能，而且传输带宽必须是千兆或万兆级的。
核心层作为网络骨干和核心，其设备多由核心路由器、多层交换机和服务器群组成，具备高性能、高可扩展性、高可靠性，以及强有力的网络控制能力和管理特性。各设备之间通常采用光纤进行点对点连接，并设计冗余线路，以提高传输速率和可靠性。
17、在网络设计阶段进行通信流量分析时，可以采用简单的80/20规则，以下关于这种规则的叙述中，正确的是( )。
A这种设计思路可以最大限度地满足用户的远程联网需求
这个规则可以随时控制网络的运行状态
C这个规则适用于内部交流较多而外部访问较少的网络
D这个规则适用的网络允许存在具有特殊应用的网段
解析：
在通信流量分析中，必要的工作是分析网络中信息流量的分布问题。对于部分较为简单的网络系统，可以采用一些简单的通信流量分布分析方法，例如80/20规则、20/80规则等。
其中，80/20规则适用于内部交流较多、外部访问相对较少、网络较为简单、不存在特殊应用的网络或网段。

18、下列FTTx组网方案中，光纤覆盖面最广的是( )。
A FTTN B FTTC C FTTH D FTTZ
解析：
光纤接入网是指局端与用户之间全部以光纤作为传输介质，通过波分多路复用(WDM)实现数据通信的双向传输。电信机房的局端设备为光线路终端，用户端设备为光网络单元或光网络终端。
根据光纤到用户的距离可将光纤接入网分成
光纤到住户(FTTH)、
光纤到大楼(HTTC)、
光纤到小区(FTTZ)、
光纤到路边(FTTC)、
光纤到节点(FTTN)等。
显然，FTTH将光纤直接铺到千家万户，其覆盖面是最广的。
19、利用SDH实现广域网互联，如果用户需要的数据传输速率较小，可以用准同步数字系列(PDH)兼容的传输方式在每个STM-1帧中封装( )个E1信道。
A 4 B 63 C 255 D 1023
解析：
同步数字体系(SDH)是一种将复接、线路传输及交换功能融为一体，并由统一网管系统操作的综合信息传送网络。
SDH采用的信息结构等级称为同步传送模块STM-N(N=1，4,16… …)。其最基本的模块为STM-1，传输速率为155.520Mbps。
SDH提供了对传统准同步数字系列(PDH)的兼容方式。该方式在SDH中的最低速率同步传输模块STM-1中封装了63个E1信道，即最多可以同时向63个用户提供2.048Mbps的接入速率。
20、采用ADSL虚拟披号接入方式中，用户端需要安装( )软件。
A PPP B PPPOE C PPTP D L2TP
解析：
数字用户线(xDSL)使用PPPoE协议与Internet通信。
PPPoE是在标准PPP报文之前添加以太网的报头，使得PPPoE能通过简单接入设备连接远端接入设备，并可以利用以太网的共享性连接多台用户主机。
21、用户需求的应用类型、地点和网络带宽的需求属于（）
A 功能 B 应用 C 设备 D 安全
解析：
需求分析阶段就是分析现有网络,与用户从多个角度做深度交流,最后得到比较全面的需求。需求分析阶段的主要工作内容(即了解的各类需求)如下：
功能需求：用户和用户业务具体需要的功能。
应用需求：用户需要的应用类型、地点和网络带宽的需求；对延迟的需求；吞吐量需求。
计算机设备需求：主要是了解各类 PC 机、服务器、工作站、存储等设备以及运行操作系统的需求。
网络需求：网络拓扑结构需求、网络管理需求、资源管理需求、网络可扩展的需求。
安全需求：可靠性需求、可用性需求、完整性需求、一致性需求。
22、以下不是为了减小雷电损失采取的措施有()。
A设置避雷地网
B 设置安全防护地与屏蔽地
C 部署 UPS
D 在做好屏蔽措施的基础上,做好穿越防雷区域界面上不同线路的保护
