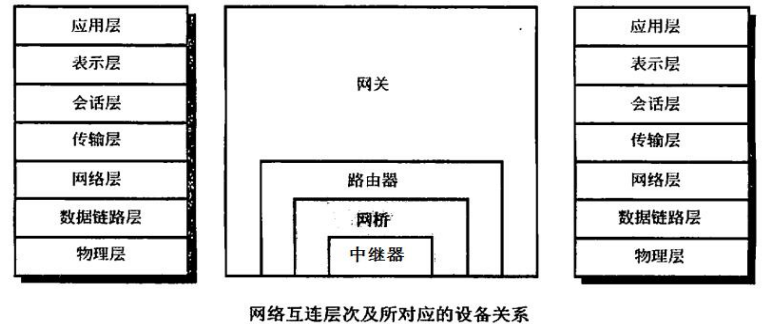

考点01:常用网络互联设备
1层 物理层:中继器、集线器
2层 数据链路层:网桥、交换机
3层 网络层:路由器、三层交换机
4层以上高层:网关
考点02:网络互联设备

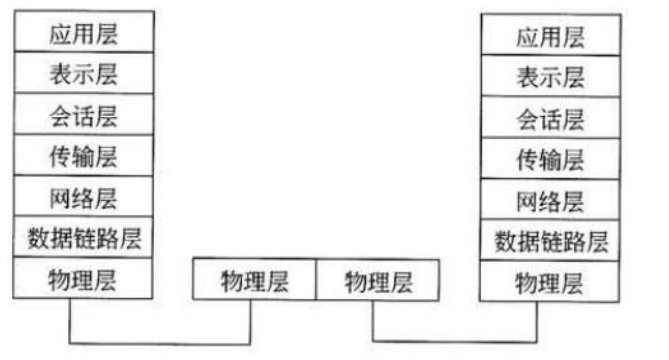

①中继器Repeater、集线器Hub(又叫多端口中继器),传输01比特,放大信号,延长传输距离。
考点03:网络互联设备

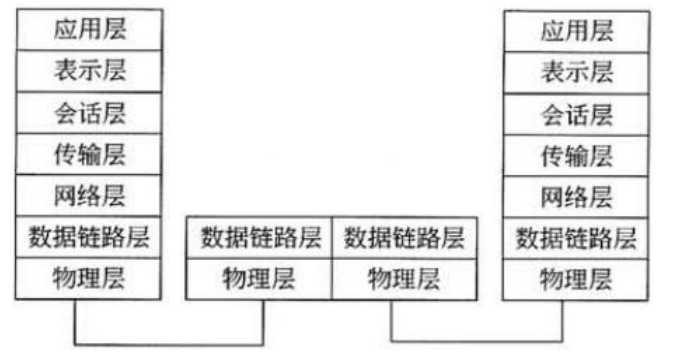

②网桥Bridge、交换机Switch(又叫多端口网桥),传输帧,有源地址、目的地址,有自己的物理地址MAC地址。
考点04:网络互联设备

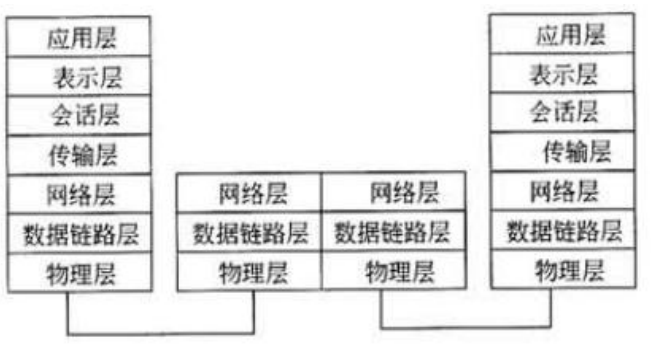

③路由器Router,选择网络路径,传输分组,有自己的逻辑地址IP地址。

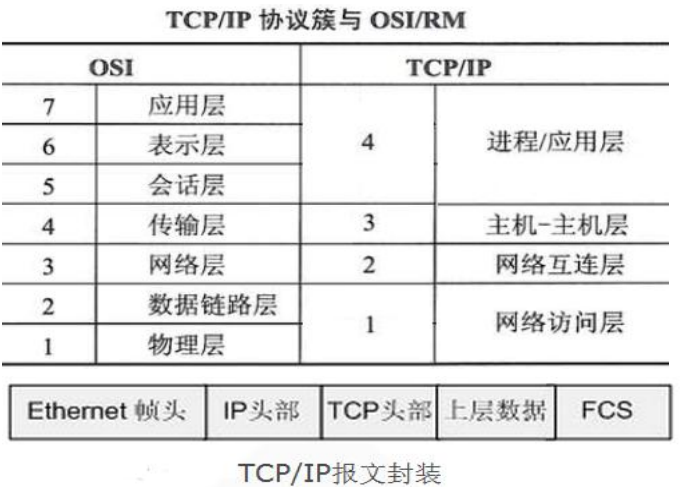

考点05:TCP/IP协议簇:分为四个层次。

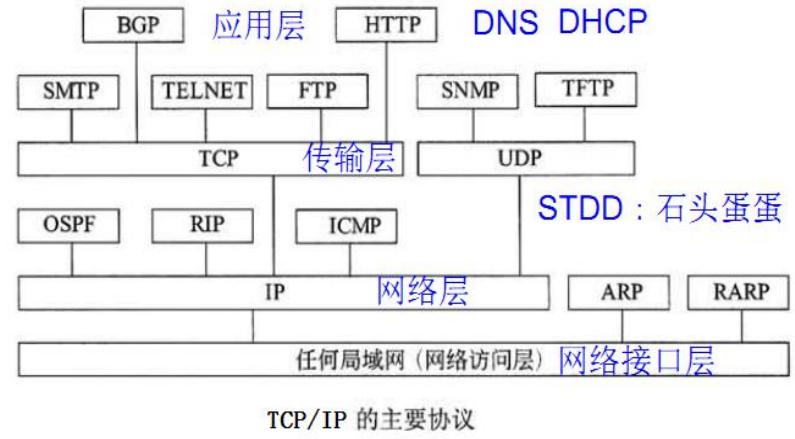

考点06:TCP/IP协议簇:主要协议。
UDP的主要协议 STDD(谐音:石头蛋蛋):SNMP/TFTP/DNS/DHCP

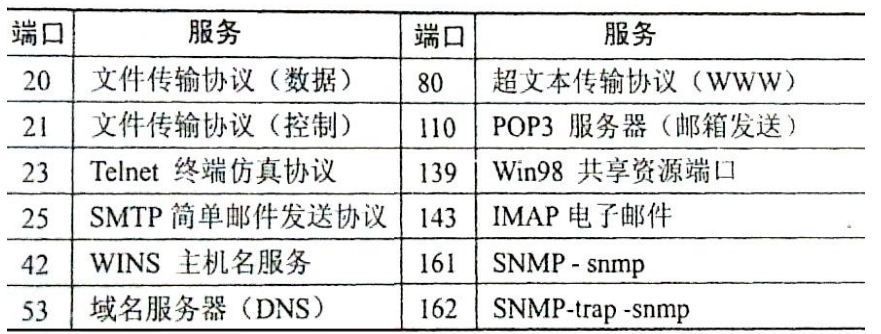

考点07:TCP/IP协议簇:常用协议端口号。传输层区分高层应用
考点08:IP协议
因特网协议,网络层最重要的协议。无连接的、不可靠的,数据包交换。

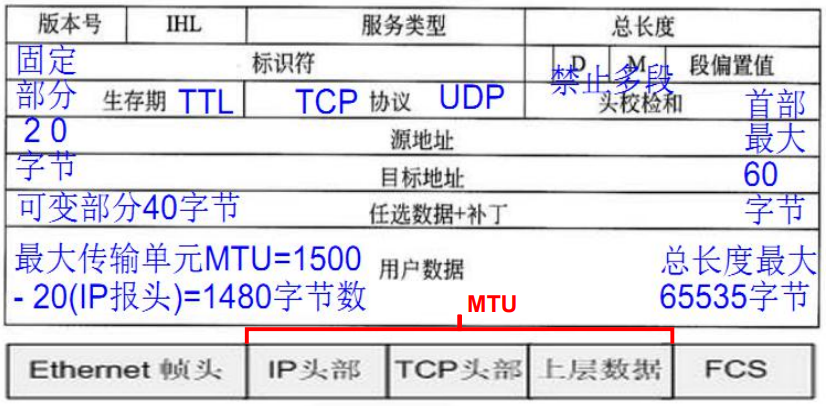

考点09:IP协议数据单元,几个重要字段
IHL:IP头长度,20字节(32字节计)
服务类型:区分优先级、可靠性
总长度:包含IP头在内(字节数)
头检验和:只校验0IP头,不包括数据
源地址:IP地址
目的地址:IP地址
生存期:路由器个数+1,超过定值丢弃
用户数据:MAC帧长1518,MTU1500,IP1518-14-4-20=1480,TCP再-20=1460。
源地址6+目的地址6+长度字段2=14,帧校验=4,IP/TCP头部=20

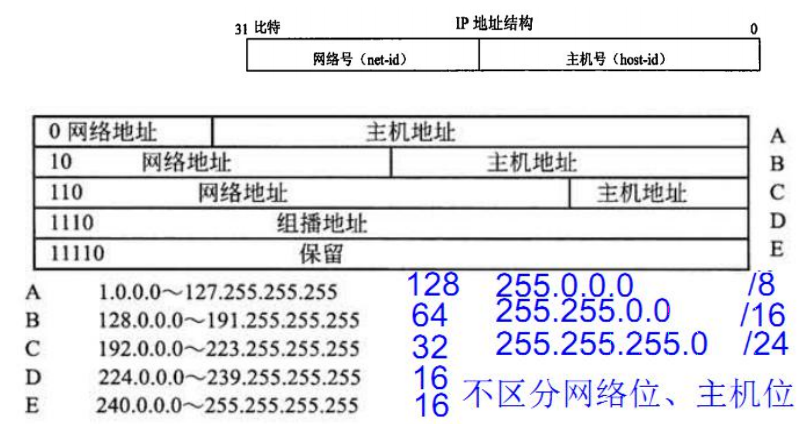

考点10:网络层IP地址

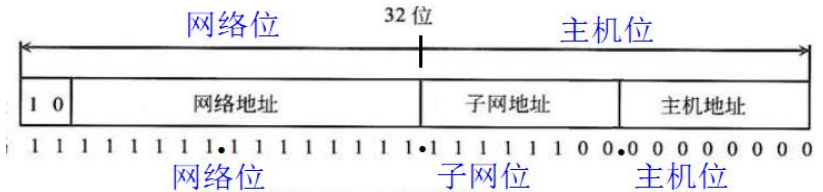

4个字节32位,采用“·”分隔,十进制表示,如192.168.1.22,叫点分十进制。
考点11:IP私有地址

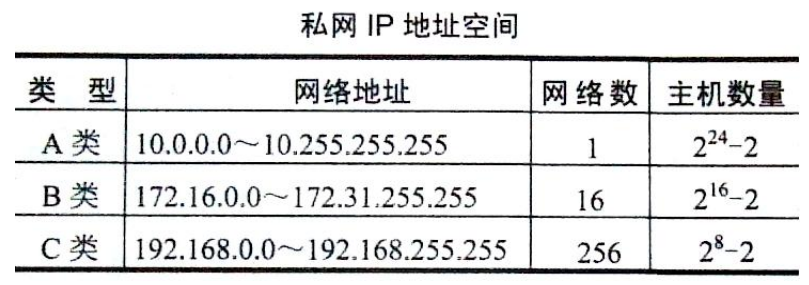

不能用于公网,只能在内部局域网使用,它们在Internet上也不会被路由,但可以通过NAT等技术与公网通信。下表为标准A、B、C类私有IP地址块。
考点12:几种IP特殊地址:具有特殊意义。
①0.0.0.0:不确切地址,一般设备刚启动尚无IP临时使用,表示本机。也叫默认路由地址。
②255.255.255.255:限制(受限)广播地址,同一广播域内的主机,表示本网所有机。全网广播地址。
③127.0.0.1:回环(送)地址,别名Localhost,向自己发送测试数据。用于测试。
④169.254.x.x:自动专用地址,找不到DHCP服务器,主机给自己分配的一个IP。
⑤网络地址:主机号各位全为0,表示本网络整个网络,不分配。
⑥广播地址:主机号各位全为1,发送给特定网络的所有主机,不分配。也叫直接广播地址,也叫子网广播地址,“小广播”。
⑦组播地址:224.0.0.1,从224.0.0.0到239.255.255.255,表示一个组内的主机。

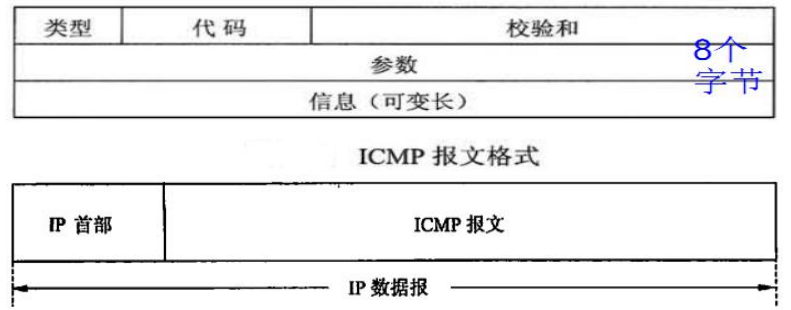

考点13:ICMP协议:因特网控制报文协议
网络层的协议,协议号为1。传送有关通信控制和差错报文。就像侦查员、探子。封装在IP包中,因而也不可靠。ICMP的校验和是整个ICMP,也是必需有的。
考点14:ICMP协议报文类型及功能。
ICMP报文类型 | 类型的值 | ICMP报文的类型 | 功能 |
---|---|---|---|
差错报告报文 | 3 | 终点不可达 | 当路由器不能把数据报转交给目的站时,就向源站发送终点不可达报文 |
4 | 源站抑制 | 当路由器由于拥塞而丢弃数据报时,就向源站发送源站抑制报文,使源站放慢数据报的发送速度 | |
5 | 改变路由 | 当路由器发现主机可以把数据报发送给另外一个路由器,使数据报沿着更短更好的路由被转发 | |
11 | 时间超出 | 当路由器收到一个IP数据报时,发现它的生存时间为0,或主机在预订的时间内无法完成数据报的重装,则向源站发送时间超时报文 | |
12 | 参数问题 | 当路由器或目的站发现收到的数据报首部字段中有不正确的字段时,就向源站点发送参数问题报文 | |
询问报文 | 8/10 | 回送请求或回答 | 当需要测试某一目的站点是否可达时,就发送一个ICMP回送请求报文,然后目的站点会向发送站回送一个ICMP回答报文 |
13/14 | 时间戳请求或回答 | 当需每个路由器或主机给出当前的日期和时间时,就发送时间戳请求报文,然后被请求方会回送一个时间戳回答报文,告知自己当前的日期和时间。这样可以用来测试通信延迟 |
记忆方法:
拐两个弯(指3)不可达
堵塞(4)事故源抑制
拐一个弯(5)重定向
像……时间超时了
喇叭口有回声吗?
一生一世时间戳
例题分析:
1、各种联网设备的功能不同,路由器的主要功能是()。
A.根据路由表进行分组转发 B.负责网络访问层的安全
C.分配VLAN成员 D.扩大局域网覆盖范围
解析:
路由器(Router)又称网关设备(Gateway)是用于连接多个逻辑上分开的网络。路由器的主要功能是根据路由表进行分组转发。
2、以下地址中属于自动专用IP地址(APIPA)的是()。
A.224.0.0.1 B.127.0.0.1 C.192.168.0.1 D.169.254.1.15
解析:
169.254.x.x:自动专用地址,找不到DHCP服务器,主机给自己分配的一个IP。
3、ICMP协议属于因特网中的()协议,ICMP协议数据单元封装在()中传送。
A.数据链路层 B.网络层 C.传输层 D.会话层
A.以太帧 B.TCP段 C.UDP数据报 D.IP数据报
解析:
ICMP协议:因特网控制报文协议,网络层的协议,协议号为1。传送有关通信控制和差错报文。就像侦查员、探子。封装在IP包中,因而也不可靠。ICMP的校验和是整个ICMP,也是必需有的。
4、下面哪个地址可以用于公共互联网中?()。
A.10.172.12.56 B.172.64.12.23 C.192.168.22.78 D.172.16.33.124
解析:
私有地址(Private address)属于非注册地址,专门为组织机构内郁使用。以下列出留用的内部私有地址
A类: 10.0.0.0~10.255.255.255
B类: 172.16.0.0~172.31.255.255
C类: 192.168.0.0~192.168.255.255
172.64.12.23可以用于公共互联网中。
5、为了防止因出现网络路由环路,而导IP数据报在网络中无休止地转发,IP协议在IP包头设置了表示()的TTL位,它是一个计数器,每经过(),其值加1。
A.过期值 B.数据报生存期 C.总时间 D.计时位
A.一台交换机 B.一台主机 C.一台路由器 D.1秒钟
解析:
TTL表示数据报生存期:路由器个数+1,超过定值丢弃
6、关于网桥和交换机,下面描述中,正确的是()。
A网桥端口数少,因而比交换机转发更快
B网桥转发广播帧,而交换机不转发广播帧
C交换机是一种多端口网桥
D交换机端口多,因而扩大了冲突域的大小
7、通过以大网交换机连接的一组工作站()。
A组成一个冲突域,但不是一个广播城 B组成一个广播域,但不是一个冲突城
C既是一个冲突域,又是一个广播域 D既不是冲突域,也不是广播域
解析:
以太网交换改变了“共享介质”的工作方式,支持多个端口节点间的并发连接,实现多节点之间数据的异发传输,所以不是一个冲突域,而是一个广播域。

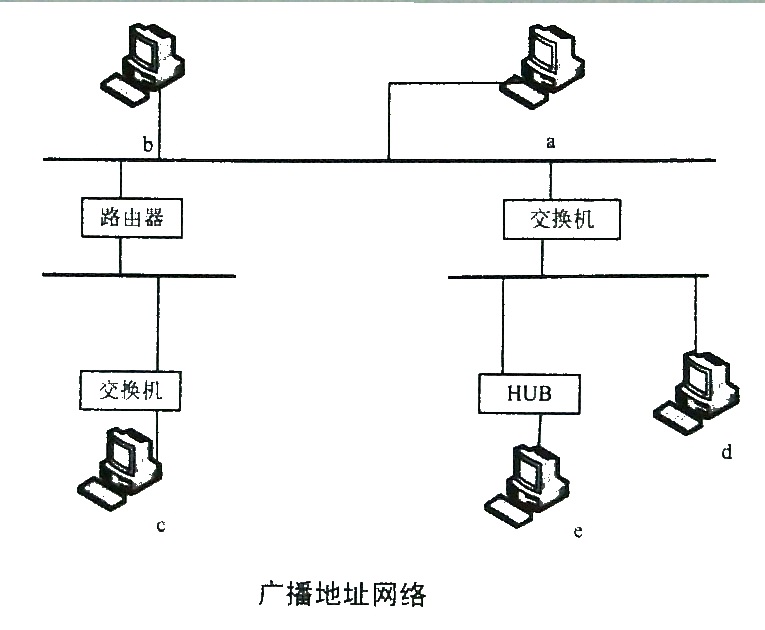

8、在如图所示的地址中,属于全局广播地址的是()。在下面的网络中IP全局广播分组不能通过的通路是()。
A 172.17.255.255 B 0.255.255.255
C 255.255.255.255 D 10.255.255.255
A a和b之间的通路 B a和c之间的通路
C b和d之间的通路 D b和e之间的通路
解析:
全‘1’的组地址表示全局广播地址。
路由器可以隔绝IP全局广播包,
故IP全局广播分组不能能过a与c之间的通路。
9、有一种特殊的地址叫做自动专用IP地址(APIPA),这种地址的用途是()。
A 指定给特殊的专用服务器 B 作为默认网关的访问地址
C DHCP服务器的专用地址 D 无法获得动态地址时作为临时的主机地址
10、ICMP协议的功能包括(),当网络通信出现拥塞时,路由器发出ICMP ()报文。
A传递路由信息 B报告通信故障 C分配网络地址 D管理用户连接
A回声请求 B掩码请求 C源抑制 D 路由重定向
解析:
ICMP是协议的附属协议,属于网络层协议,其报文封裝在IP协议数据单元中进行传送,主要用于网络设备和节点之间的控制和差错报告报文的传输。
如果路由器或目标主机缓冲资源耗尽而必须丢弃数据报,则每丢弃一个数据报就向源主机发回一个源抑制报文。这时源主机必须减小发送速度。
另外一种情况是系统的缓冲区已用完,并预感到将发生拥塞,则发出源抑制报文。
11、32位的IP地址可以划分为网络号和主机号两部分。以下地址中,( )不能作为目标地址,( )不能作为源地址。
A 0.0.0.0 B 127.0.0.1 C 10.0.0.1 D 192.166.0.255/24
A 0.0.0.0 B 127.0.0.1 C 10.0.0.1 D 191.66.0.255/24
解析:
IP协议定义了一套特殊地址,称为保留地址,
其中: 0.0.0.0表示本网上的本机,它不能作为目标地址。
127.0.0.1是本机环回测试地址,主要用于测试。
10.0.0.1是一个A类私有地址,可用于内部局域网的IP地址分配,既能作为国标地.址,也能作为源地址。
192.166.0.255/24主机号全1的是直接广播地址,用于对目的网络广播数据包中,但它不能作为源地址。
12、IPV4协议头中标识符字段的作用是()。
A 指明封裝的上层协议 B 表示松散源路由
C 用于分段和重装配 D 表示提供的服务类型
13、下列对交换机的描述中,错误的是()。
A、交换机根据接收数据包中的IP地址过滤和转发数据
B、交换机可将多台数据终端设备连接在一起,构成星状结构的网络
C、交换机有存储转发、快速转发和碎片丢弃三种交换模式
D、交换机允许多对站点进行并发通信
解析:
局域网交换机是一种工作在数据链路层的网络设备。交换机根据进入端口数据帧中的MAC地址,过滤、转发数据帧,它是基于MAC地址识别、完成转发数据帧功能的一种网络连接设备。
14、私网地址用于企业内部IP地址分配,网络标准规定的私网地址有( )。
A A类有10个:10.0.0~20.0.0.0
B B类有16个:172.0.0.0~172.15.0.0
C C类有256个:192.168.0.0~192.168.255.255
D D类有1个:244.0.0.0
解析:
标准规定的私网地址有:
1个 A类私网地址10.0.0.0~10.255.255.255
16个 B类私网地址172.16.0.0~172.31.255.255
256个 C类私网地址192.168.0.0~192.168.255.255
15、IP地址172.17.16.255/23是()
A主机地址 B网络地址 C定向广播地址 D不定向广播地址
解析:
阐述定义:192.168.1.1/24,一个标准的c类IP地址。
192.168.1.0 是网络号
192.168.1.255是广播地址(定向广播地址)
255.255.255.255是广播地址(不定向广播地址)
