基本概念

1. 链路

一条点到点的物理线路段,中间无任何其他交换节点。

2. 数据链路

除了物理线路之外,还要有通信协议来控制这些数据的传输。

基本问题

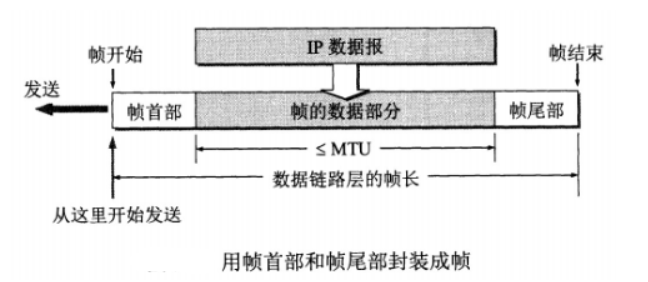

1. 封装成帧

将网络层传下来的分组添加首部和尾部,用于标记帧的开始和结束。

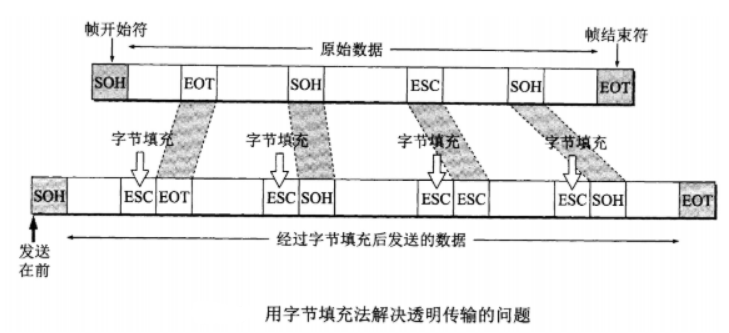

2. 透明传输

透明表示一个实际存在的事物看起来好像不存在一样。

帧使用首部和尾部进行定界,如果帧的数据部分含有和首部尾部相同的内容,那么帧的开始和结束位置就会被错误的判定。需要在数据部分出现首部尾部相同的内容前面插入转义字符。如果数据部分出现转义字符,那么就在转义字符前面再加个转义字符。在接收端进行处理之后可以还原出原始数据。这个过程透明传输的内容是转义字符,用户察觉不到转义字符的存在。


3. 差错检测

目前数据链路层广泛使用了循环冗余检验(CRC)来检查比特差错。

信道分类

1. 广播信道

一对多通信,一个节点发送的数据能够被广播信道上所有的节点接收到。

所有的节点都在同一个广播信道上发送数据,因此需要有专门的控制方法进行协调,避免发生冲突(冲突也叫碰撞)。

主要有两种控制方法进行协调,一个是使用信道复用技术,一是使用 CSMA/CD 协议

2. 点对点信道

一对一通信。

因为不会发生碰撞,因此也比较简单,使用 PPP 协议进行控制。

CSMA/CD 协议

CSMA/CD 表示载波监听多点接入 / 碰撞检测。

  • 多点接入 :说明这是总线型网络,许多主机以多点的方式连接到总线上。
  • 载波监听 :每个主机都必须不停地监听信道。在发送前,如果监听到信道正在使用,就必须等待。
  • 碰撞检测 :在发送中,如果监听到信道已有其它主机正在发送数据,就表示发生了碰撞。虽然每个主机在发送数据之前都已经监听到信道为空闲,但是由于电磁波的传播时延的存在,还是有可能会发生碰撞。

记端到端的传播时延为 τ,最先发送的站点最多经过 2τ 就可以知道是否发生了碰撞,称 2τ 为 争用期 。只有经过争用期之后还没有检测到碰撞,才能肯定这次发送不会发生碰撞。

当发生碰撞时,站点要停止发送,等待一段时间再发送。这个时间采用 截断二进制指数退避算法 来确定。从离散的整数集合 {0, 1, .., (2-1)} 中随机取出一个数,记作 r,然后取 r 倍的争用期作为重传等待时间。


PPP 协议

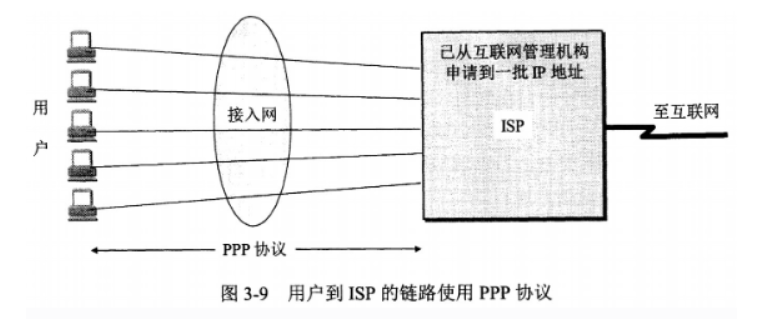

互联网用户通常需要连接到某个 ISP 之后才能接入到互联网,PPP 协议是用户计算机和 ISP 进行通信时所使用的数据链路层协议。


PPP 的帧格式:

  • F 字段为帧的定界符
  • A 和 C 字段暂时没有意义
  • FCS 字段是使用 CRC 的检验序列
  • 信息部分的长度不超过 1500


MAC 地址

MAC 地址是链路层地址,长度为 6 字节(48 位),用于唯一标识网络适配器(网卡)。

一台主机拥有多少个网络适配器就有多少个 MAC 地址。例如笔记本电脑普遍存在无线网络适配器和有线网络适配器,因此就有两个 MAC 地址。

局域网

局域网是一种典型的广播信道,主要特点是网络为一个单位所拥有,且地理范围和站点数目均有限。

主要有以太网、令牌环网、FDDI 和 ATM 等局域网技术,目前以太网占领着有线局域网市场。

可以按照网络拓扑结构对局域网进行分类:


以太网

以太网是一种星型拓扑结构局域网。

早期使用集线器进行连接,集线器是一种物理层设备, 作用于比特而不是帧,当一个比特到达接口时,集线器重新生成这个比特,并将其能量强度放大,从而扩大网络的传输距离,之后再将这个比特发送到其它所有接口。如果集线器同时收到两个不同接口的帧,那么就发生了碰撞。

目前以太网使用交换机替代了集线器,交换机是一种链路层设备,它不会发生碰撞,能根据 MAC 地址进行存储转发。

以太网帧格式:

  • 类型 :标记上层使用的协议;
  • 数据 :长度在 46-1500 之间,如果太小则需要填充;
  • FCS :帧检验序列,使用的是 CRC 检验方法;
  • 前同步码 :只是为了计算 FCS 临时加入的,计算结束之后会丢弃。


交换机

交换机具有自学习能力,学习的是交换表的内容,交换表中存储着 MAC 地址到接口的映射。

正是由于这种自学习能力,因此交换机是一种即插即用设备,不需要网络管理员手动配置交换表内容。

下图中,交换机有 4 个接口,主机 A 向主机 B 发送数据帧时,交换机把主机 A 到接口 1 的映射写入交换表中。为了发送数据帧到 B,先查交换表,此时没有主机 B 的表项,那么主机 A 就发送广播帧,主机 C 和主机 D 会丢弃该帧。主机 B 收下之后,查找交换表得到主机 A 映射的接口为 1,就发送数据帧到接口 1,同时交换机添加主机 B 到接口 3 的映射。


虚拟局域网

虚拟局域网可以建立与物理位置无关的逻辑组,只有在同一个虚拟局域网中的成员才会收到链路层广播信息。

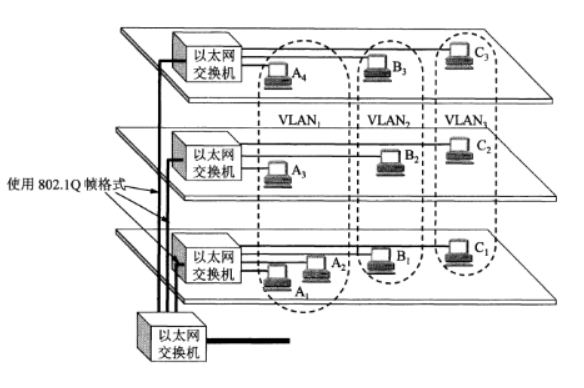

例如下图中 (A1, A2, A3, A4) 属于一个虚拟局域网,A1 发送的广播会被 A2、A3、A4 收到,而其它站点收不到。

使用 VLAN 干线连接来建立虚拟局域网,每台交换机上的一个特殊接口被设置为干线接口,以互连 VLAN 交换机。IEEE 定义了一种扩展的以太网帧格式 802.1Q,它在标准以太网帧上加进了 4 字节首部 VLAN 标签,用于表示该帧属于哪一个虚拟局域网。
