1、抽象层次

  • 比如可以在各种类型的硬件上运行windows系统
  • 抽象层次越低，跨系统移植性越差
  • 硬件：电子电路组成，实现数字逻辑
  • 微指令：固件（firmware），只能在特定电路上执行，提供了访问硬件的接口
  • 机器码：十六进制数字。由高级语言编写的计算机程序编译而来
  • 低级语言：主要是汇编语言
  • 高级语言：C C++
  • 解释型语言：位于最高层，C#、Perl、.NET、Java等，不会被编译为机器吗，被翻译为字节码（bytecode），在解释器中执行。解释器是一个运行时将字节码实时翻译为可执行机器码的程序。

2、逆向工程


3、x86体系结构

  • 遵循冯诺依曼结构，包含CPU（执行代码）、内存（RAM 存储所有的数据和代码）、输入/输出系统（I/O 为硬盘、键盘、显示器等设备提供接口）
  • CPU：控制单元使用指令指针寄存器从内存中取指令，该寄存器中存放的是指令的地址
    算数逻辑单元（ALU）执行从内存取来的指令，并将结果放到寄存器或内存中
  • 内存：
    • 数据：内存中的数据节，其中包含了一些值，这些值在程序初始加载时被放到这里，称为静态值（static value）或全局值（global value）；程序运行时不会发生变化并且程序任何部分都可以使用它们。
    • 代码：代码节包含CPU所取得的指令
    • 堆：为程序执行期间需要的动态内存准备的，用于创建（分配）新的值，以及消除（释放）不再需要的值。将其称为动态内存，其内容在程序运行期间经常被改变。
    • 栈：用于函数的局部变量和参数，控制程序执行流
  • 指令：助记符+操作数
  • 操作码和字节序：x86架构使用小端字节序，最低位被排在最低地址上（例：127.0.0.1 -> 0x0200007F)
    在网络通信时使用大端字节序（127.0.0.1->0x7F000002)
  • 操作数：
    • 立即数：操作数是固定值
    • 寄存器：操作数指向寄存器
    • 内存地址：操作数指向感兴趣的值所在的内存地址，一般由[]包含值、寄存器或方程式组成
  • 寄存器：可以被CPU使用的少量数据寄存器
    • 通用寄存器：CPU在执行期间使用
      • 一般用于存储数据或内存地址
      • 被程序的一致特性使用（约定），比如EAX通常存储一个函数调用的返回值
    • 段寄存器：用于定位内存节
    • 状态标志寄存器：用于作出决定
      • EFLAGS是x86架构中32位的标志寄存器，每一位是一个标志
      • 执行期间每一位是置位或清零
      • 控制CPU的运算
      • ZF：当一个运算结果是0时，ZF被置位
      • CF：当运算结果相对于目标操作数太大或太小时，CF被置位
      • SF：当运算结果为负数，SF被置位；对算术运算，点那个算数结果最高位为1时，SF会被置位
      • TF：用于调试，当它被置位时，x86处理器每次只执行一条指令
    • 指令指针（程序计数器）：定位要执行的下一条指令
      • EIP：保存了下一条指令在内存中的地址，攻击者可以改变EIP的值使其执行特定恶意代码
    • 所有通用寄存器的大小都是32位【4个字节】，可以在汇编代码中以32位或16位引用（例：EDX32位，DX指向低16位）
    • EAX、EBX、ECX、EDX还可以以8位引用（AL最低8位，AH次低八位）
    • 简单指令：
      • mov：用于读写内存，将数据移动到寄存器或内存
      • lea：将一个内存地址赋给目的操作数（lea eax,ebx+8：将EBX+8的值给EAX），用于计算
      • 算数指令：
        • add dest,value
        • sub dest,value：结果为0，ZF被置位；目标操作数比要减去的值小，CF被置位
        • inc：将一个寄存器+1
        • dec：将一个寄存器-1
        • mul value：乘法使用预先规定的寄存器，指令码加上寄存器要乘的值，总是将eax*value，eax寄存器必须在乘法指令出现前就赋值好，乘法的结果以64位形式分开存储在两个寄存器中（EDX、EAX，EDX存储高32位、EAX存储低32位）
        • div value：同乘法（将EDX和EAX合起来存储的64位值除以value，商存储在EAX中，余数存储在EDX中
        • imul、idiv为mul和div的有符号版本
        • or、and、xor：源操作数和目的操作数做相应操作，并将结果保存在目的操作数中（xor eax,eax：将EAX寄存器快速置0
        • shr/shl dest,count：对目的操作数右移或左移，移出目的操作数边界的位会先移动到CF标志位中，移位时使用0填充新的位（shl eax,1 == mul eax,2）
        • ror/rol：循环移位指令，移出的会被填到另一端空出的位上
        • 函数中出现大量shr、shl、ror、rol意味着这可能是一个加密或压缩函数
        • 移位都是在二进制的基础上操作的，要先转化为二进制
        • 1010左移两位：101000（00001010-》00101000=101000）
        • 1010循环右移两位：10000010
        • NOP：nop出现时直接执行下一条指令（xchg eax,eax）
  • 栈：用于函数的内存、局部变量、流控制结构等被存储在栈中
    • 栈的内建支持：ESP和EBP，ESP是栈指针，包含了指向栈顶的内存地址，一些东西被压入或弹出栈时，这个寄存器的值相应改变。EBP是栈基址寄存器，在一个函数中保持不变，用来确定局部变量和参数的位置
    • 与栈有关的指令：push、pop、call、leave、enter、ret
    • 内存中栈被分配为自顶向下的，最高的地址最先被使用（高——>低）
    • 用于短期存储，保存局部变量、参数和返回值，主要用途是管理函数调用之间的数据交换。
    • 使用相对EBP的地址引用局部变量和参数
    • 函数调用
      • 程序如何使用栈，最常见的约定为cdecl
      • 函数调用最常见的实现流程：
        • 使用push指令将参数压入栈中
        • 使用call memory_location来调用函数，当前指令地址（EIP）被压入栈中，用于函数结束后返回到主代码。函数开始执行时EIP的值被设为memory_location（函数起始地址）
        • 通过序言部分，分配栈中用于局部变量的空间，EBP(基址指针)被压入栈中
        • 函数工作
        • 通过结语部分，恢复栈。调整ESP来释放局部变量，恢复EBP。leave指令可以用作结语，使ESP等于EBP然后从栈中弹出EBP
        • 函数通过调用ret指令返回，这个指令从栈中弹出返回地址给EIP，程序从原来调用的地方继续执行
        • 调整栈，移除此前压入的参数，除非后面还要被使用

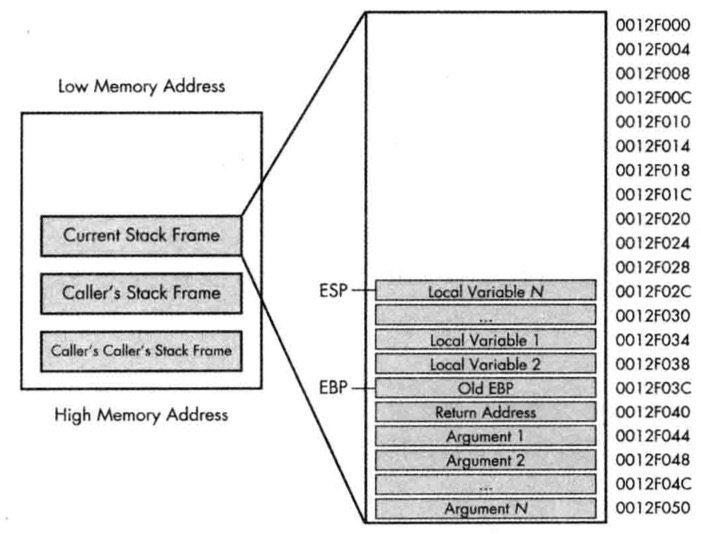

    • 栈的布局
      • 栈被分配为自顶向下的，高内存地址先被使用。每一次函数调用就生成了一个新的栈帧
      • 不用push、pop也可以从栈中读取数据：mov eax,ss:[esp]指令直接访问栈顶
      • x86架构提供其他弹入弹出指令：
        • pusha：按AX、CX、DX、BX、SP、BP、SI、DI的顺序将所有16位寄存器压入栈中
        • pushad：按EAX、ECX、EDX、EBX、ESP、EBP、ESI、EDI的顺序将32位寄存器压入栈中
        • popa、popad
        • 这些指令一般是手工写的汇编代码或shellcode，编译器很少使用
  • 条件指令：用来做比较的指令
    • test：与and功能相同，但是不会修改其使用的操作数，只设置标识位。ZF
    • cmp：与sub指令功能相同，但不影响操作数，只设置标志位。ZF和CF标志位可能发生变化
  • 分支指令：一串指令根据程序流有条件的执行
    • 跳转指令：
      jmp：无条件跳转
      条件跳转使用标志位来决定是跳转还是执行下一条指令

  • 重复指令：操作数据缓冲区的指令。数据缓冲区通常是一个字节数组的形式，可以是单字或双字

    • 常见数据缓冲区操作指令：movsx、cmpsx、stosx、scasx（x可以是b字节、w字或d双字）
    • 使用ESI、EDI寄存器：ESI-源索引寄存器，EDI-目的索引寄存器，ECI-计数变量
    • 指令需要前缀，用于对长度超过1的数据操作。movsb指令本身只会移动一个字节而不实用ECX寄存器
    • rep指令：增加ESI和EDI这两个偏移，减少ECX寄存器。rep前缀不断重复直至ECX=0。repe/repz和repne/repnz前缀不断重复，直至ECX=0或直至ZF=1或0
    • movsb指令：将一串字节从一个位置移动到另一个位置。rep前缀通常与movsb一起使用，从而复制一串长度由ECX决定的字节。（rep movsb：从ESI指向地址取出一个字节，将其存入EDI指向的地址，根据方向标志(DF)的设置，将ESI或EDI的值加1（DF=0）或减1（DF=1）。
    • cmpsb指令：比较两串字节，确定是否是相同的数据。该指令用ESI指向地址的字节减去EDI指向地址的字节，并更新相关的标志位，然后对ESI和EDI分别加1，如果有repe前缀，就检查ECX的值和标志位，ECX=0或ZF=0就停止重复
    • scasb指令：从一串字节中搜索一个值，这个值由AL寄存器给出，repe操作使比较不断继续，直到找到该字节或ECX=0，找到了其位置会被存储在ESI中
    • stosb指令：将指定的字节存储到EDI指向的地址

  • C语言主函数和偏移

    • 标准C程序的主函数有两个参数：
      int main(int argc, char ** argv[])
      argc：整数，说明了命令行中参数的个数，包括程序名字本身
      argv：字符串数据指针，指向所有的命令行参数
  • 更多信息：Intel x86 Architecture Manual
