一、为什么需要加上下拉电阻?

1)当485总线差分电压大于+200mV时,485收发器输出高电平。

2)当485总线差分电压小于-200mV时,485收发器输出低电平。

3)当485总线上的电压在-200mV~+200mV时,485收发器可能输出高电平也可能输出低电平。

但一般总处于一种电平状态,若485收发器的输出低电平,这对于UART通信来说是一个起始位,此时通信会不正常

当485总线处于开路(485收发器与总线断开)或者空闲状态(485收发器全部处于接收状态,总线没有收发器进行驱动)时,485总线的差分电压基本为0,此时总线就处于一个不确定的状态。

同时由于目前485芯片为了提高总线上的节点数,输入阻抗设计的比较高,例如输入阻抗为1/4单位阻抗或者1/8单位阻抗(单位阻抗为12kΩ,1/4单位阻抗为48kΩ),在管脚悬空时容易受到电磁干扰。

因此为了防止485总线出现上述情况,通常在485总线上增加上下拉电阻(通常A接上拉电阻,B总线下拉电阻)。

若使用隔离RS-485收发模块(例如RSM485PCHT),由于模块内部具有上下拉电阻(对于RSM485PCHT,内部上下拉电阻为24kΩ),因此在模块外部一般不需要增加上下拉电阻。

二、什么情况下需要加上下拉电阻?

当遇到信号反射问题时,通常会通过增加匹配电阻来避免信号反射,以1对1通信为例,如图1所示。由于485总线通常使用特性阻抗为120Ω的双绞线,因此在485总线的首尾两端增加120Ω终端电阻来避免信号反射问题。

RS-485上下拉电阻如何选择? - 图1

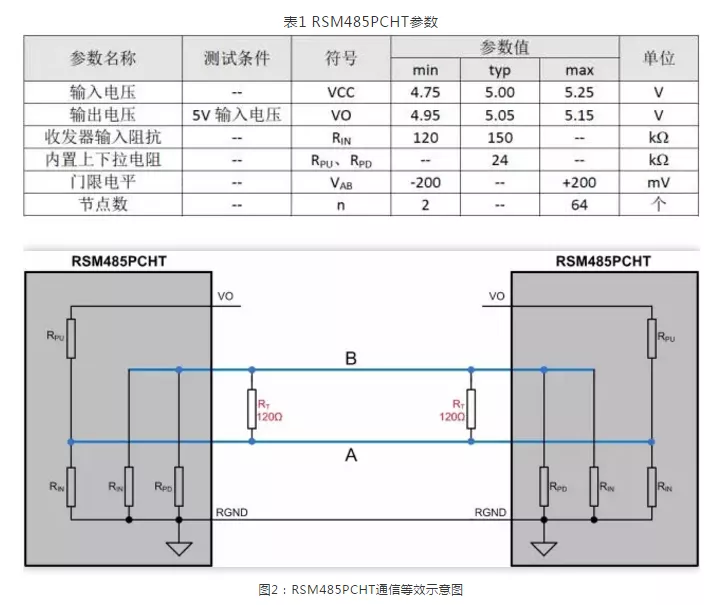

根据RSM485PCHT的具体参数(如表1)可以得到如图2所示等效电路,其中RPU、RPD为模块内部在485总线上加的上下拉电阻,RIN为模块的输入阻抗。

RS-485上下拉电阻如何选择? - 图2

当两个模块都处于接收状态时,可以根据基尔霍夫电流定律对节点A和节点B列出下列公式:

RS-485上下拉电阻如何选择? - 图3

根据上述公式可以计算AB之间的差分电压为:

RS-485上下拉电阻如何选择? - 图4

此时模块已处于不确定状态,模块接收器可能输出为高电平,也可能输出为低电平,这时就需要在模块外部增加上下拉电阻保证模块在空闲时不处于不确定状态。

三、上下拉电阻如何选择?

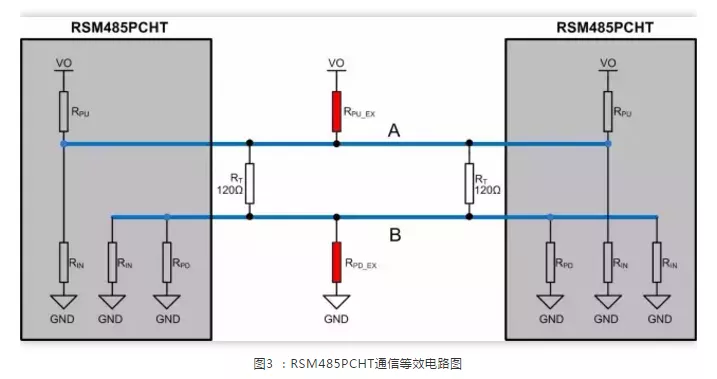

假设模块的输出电源电压V¬O相同,由于RGND接在一起,因此可以认为模块内部的上拉电阻是并联在一起的,为了方便解释,对图2的电路进行整理,如图3所示,在模块外部增加上下拉电阻可以选择只增加一组,也可以选择在每个模块都增加上下拉电阻,为了解释方便,我们在485总线上增加一组上下拉电阻。

RS-485上下拉电阻如何选择? - 图5
