之前写了一篇《WAF防御能力评测及工具》，是站在安全运维人员选型WAF产品的角度来考虑的（优先从测试角度考虑是前职业病，毕竟当过3年游戏测试?!）。本篇文章从WAF产品研发的角度来YY如何实现一款可靠的WAF，灵感来自ModSecurity等，感谢开源。
本片文章包括三个主题
(1) WAF实现 WAF包括哪些组件,这些组件如何交互来实现WAF防御功能(2)WAF规则(策略)维护规则(策略)如何维护，包括获取渠道，规则测试方法以及上线效果评测(3) WAF支撑WAF产品的完善需要哪些信息库的支撑
一、WAF实现
WAF一句话描述，就是解析HTTP请求（协议解析模块），规则检测（规则模块），做不同的防御动作（动作模块），并将防御过程（日志模块）记录下来。不管硬件款，软件款，云款，核心都是这个，而接下来围绕这句话来YY WAF的实现。WAF的实现由五个模块(配置模块、协议解析模块、规则模块、动作模块、错误处理模块）组成
1. 配置模块
2. 协议解析模块（重点）
协议解析的输出就是下一个模块规则检测时的操作对象，解析的粒度直接影响WAF防御效果。对于将WAF模块寄生于web 服务器的云WAF模式，一般依赖于web 服务器的解析能力。
3. 规则模块（重点）
重点来了，这块是WAF的核心，我将这块又细分为三个子模块。
(1) 规则配置模块
IP黑白名单配置、 URL黑白名单配置、以及挑选合适的规则套餐。
(2)规则解析模块
主要作用是解析具体的规则文件，规则最好采用统一的规则描述语言，便于提供给第三方定制规则，ModSecurity这方面做得非常优秀。

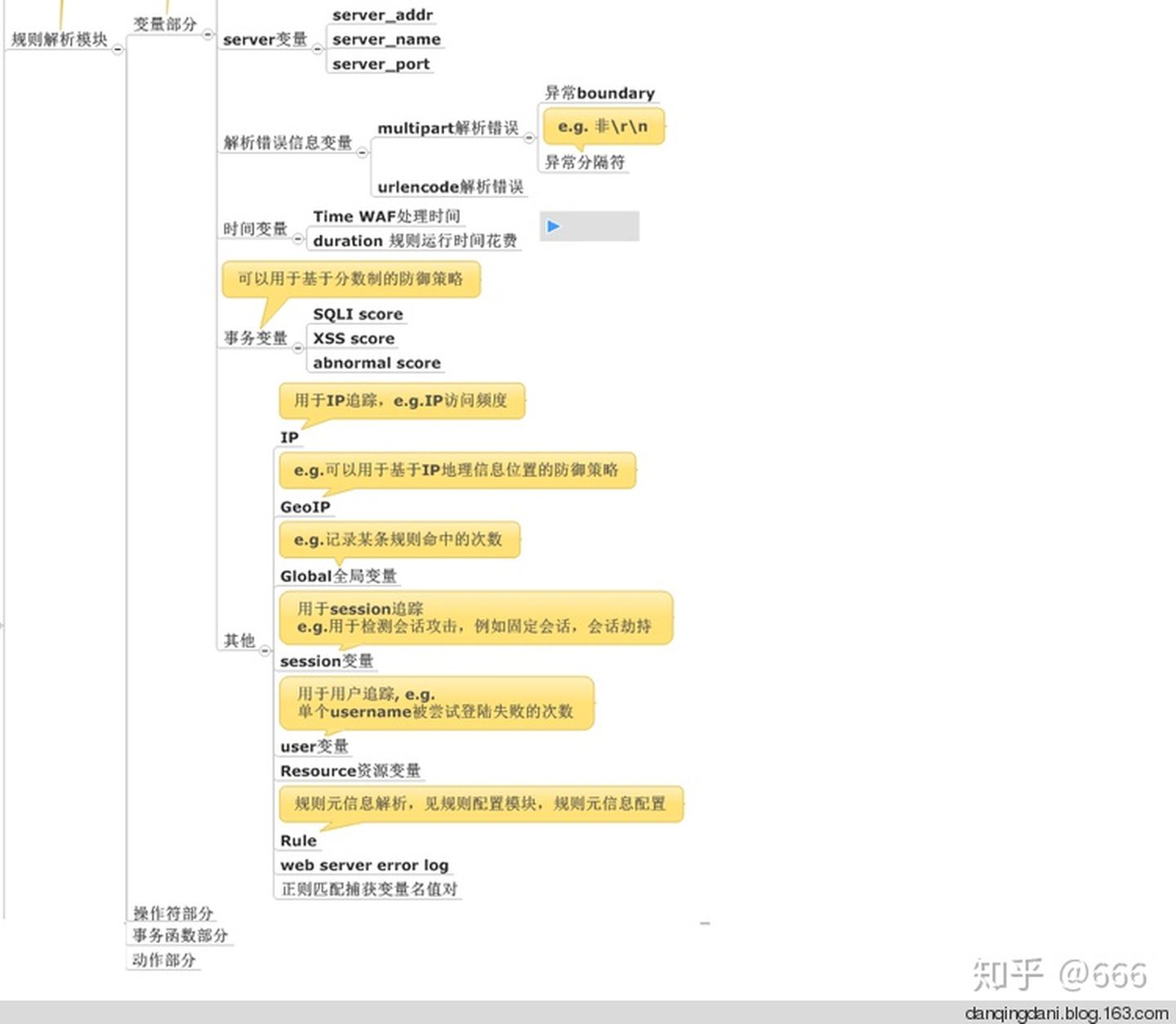

规则文件由四部分组成，分为变量部分、操作符部分，事务函数部分与动作部分。
(3)规则检测模块
上一步我们设置了各种变量，接下来就是按照一定的逻辑来做加减乘除了。
4. 动作模块（重点）
通过规则检测模块，我们识别了请求的好恶，接下来就是做出响应，量刑处理，不仅仅是拦截。

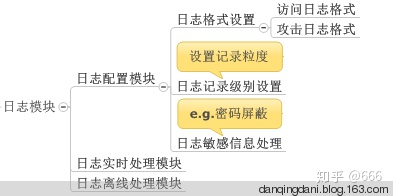

5. 日志模块（重点）
日志处理，非常重要，也非常火热，内容丰富到完全可以从WAF独立出来形成单独的安全产品（e.g.日志宝）而采用提供接口的方式来支撑WAF。对于数据量巨大的云WAF，都会有单独的大数据团队来支撑架构这一块，包括数据存储（e.g. hdfs) ，数据传输(kafka)，数据离线分析（hadoop/spark），数据实时分析（storm），数据关联分析（elasticsearch)等等，以后另开一篇单独说明。
6. 错误处理模块

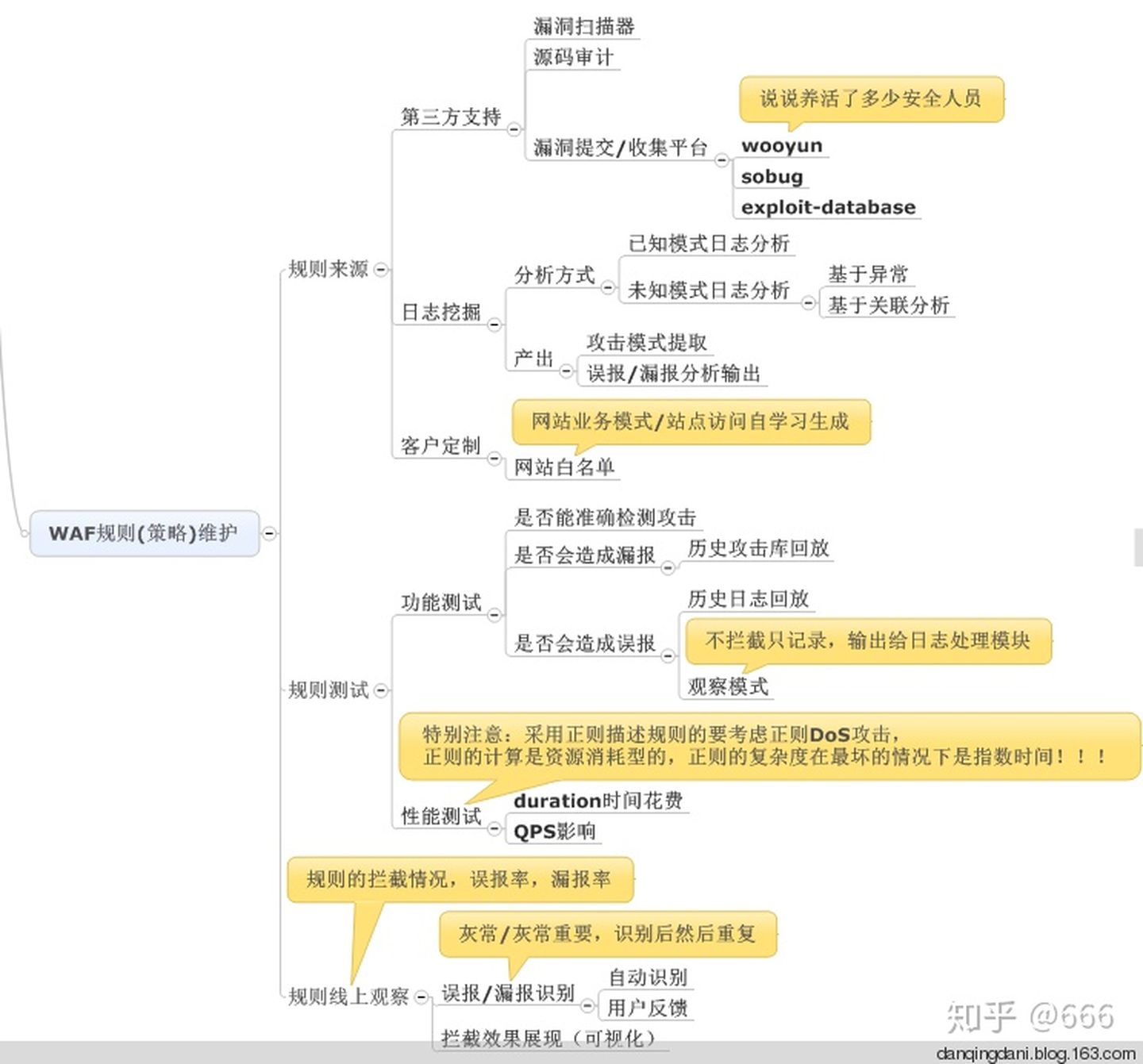

二、WAF规则(策略)维护
三、WAF支撑信息库
WAF需要修炼一图以蔽之
以上支撑库几乎所有的安全人员都在重复地做，而资源没有共享的原因，一是内部不可说；二是没有采取统一的描述语言无法汇合，唉，安全从业人员的巴别塔。
四、补充知识（包括文章与代码）
想想写了这么多文章，自我感觉萌萌哒！
WAF相关
WAF防御能力评测及工具
ssdeep检测webshell
ModSecurity相关文章（我就是ModSecurity的死忠粉）
[科普文]ubuntu上安装Apache2+ModSecurity及自定义WAF规则
ModSecurity SecRule cheatsheets
ModSecurity CRS 笔记、WAF防御checklist,及WAF架构的一些想法
ModSecurity 晋级-如何调用lua脚本进行防御快速入门
ModSecurity 白名单设置
指纹识别
Web应用指纹识别
FingerPrint
IP相关
使用免费的本地IP地理库来定位IP地理位置－GeoIP lookup
获得IP的地理位置信IP Geolocation及IP位置可视化
IP地理信息离线获取脚本
IP地理信息在线获取脚本
识别搜索引擎脚本
判断使用哪家CDN脚本
代理类型判断脚本 Proxy探测脚本与HTTP基本认证暴力破解脚本
CDN架构
网站负载均衡技术读书笔记与站长产品的一点想法
正则优化
NFA引擎正则优化TIPS、Perl正则技巧及正则性能评测方法
HTTP发包工具
HTTP.pl——通过HTTP发包工具了解HTTP协议
HTTP发包工具 －HTTPie
WAF实现的思维导图
参考：
《ModSecurity Handbook》
第八、九、十，十一我是反复看，每次都有新的灵感，第14、15章是当成新华字典看的，以免遗忘。
《Web Application Defenders Cookbook Battling Hackers and Protecting Users》 (红宝书，还在看)
