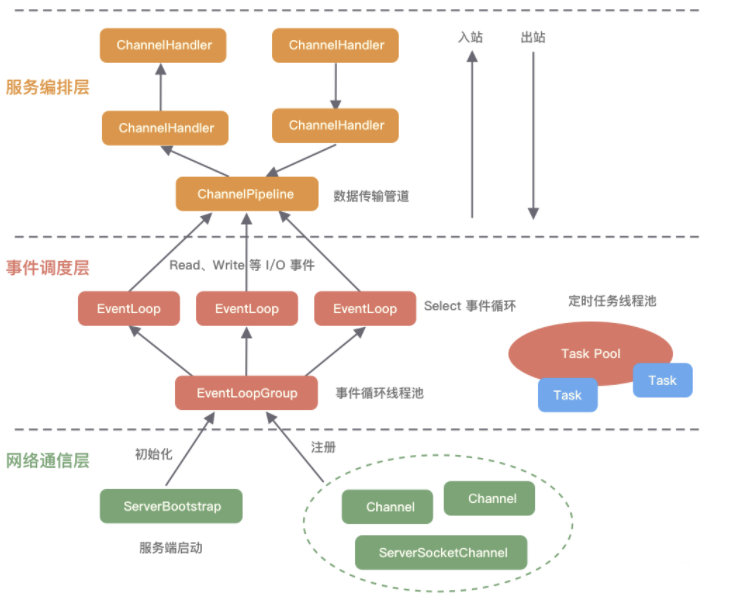

1. 网络通信层
网络通信层的职责是执行网络I/O操作。支持多种网络协议和I/O模型的连接操作。
当网络数据读取到内核缓冲区后，会触发各种网络事件，这些网络事件会分发给事件调度层来处理。
核心组件：BootStrap、ServerBootStrap、Channel。
Bootstrap：负责整个Netty程序的启动、初始化、服务器连接等过程，它相当于一条主线，串联Netty的其他核心组件。

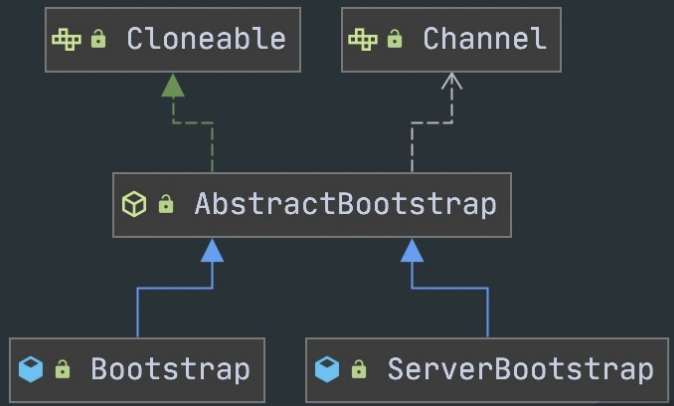

Bootstrap用于客户端的引导；ServerBootstrap用于服务端的引导。
两者的区别：Bootstrap用于连接远端服务器，只绑定一个EventLoopGroup，而ServerBootstrap则用于服务端启动绑定本地端口，会绑定两个EventLoopGroup，这两个EventLoopGroup通常称为Boss和Worker。
Boss不停地接收新的连接，然后将连接分配给一个个Worker处理连接。
Channel：通道，提供基本的IO操作API，如register、bind、connect、read、write、flush等。
2. 事件调度层
事件调度层职责是通过Reactor线程模型对各种事件进行聚合处理，通过Selector主循环线程集成多种事件（I/O事件、信号事件、定时事件等），实际的业务处理逻辑是交由服务编排层中相关的Handler完成。
事件调度层核心组件：EventLoopGroup、EventLoop。
EventLoopGroup是一个线程池，负责接收I/O请求，并分配线程执行处理请求。
每个EventLoop负责处理多个Channel，同一Channel只对应一个线程。
主从多线程模型：EventLoopGroup 包含多个 EventLoop，Boss 是主 Reactor，Worker 是从 Reactor，它们分别使用不同的 EventLoopGroup，主 Reactor 负责新的网络连接 Channel 创建，然后把 Channel 注册到从 Reactor。
3. 服务编排层
服务编排层职责是负责组装各类服务，它是Netty的核心处理链，用以实现网络事件的动态编排和有序传播。
服务编排层核心组件：ChannelPipeline、ChannelHandler、ChannelHandlerContext。
ChannelPipeline，维护一个ChannelHandler实例的双向链表，当I/O读写事件触发时，ChannelPipeline会依次调用ChannelHandler列表对Channel的数据进行拦截和处理。
ChannelPipeline是线程安全的，每个新的Channel对应绑定一个新的ChannelPipeline，一个ChannelPipeline关联一个EventLoop，一个EventLoop仅绑定一个线程。
ChannelPipeline 中包含入站 ChannelInboundHandler 和出站 ChannelOutboundHandler 两种处理器，客户端和服务端一次完整的请求应答过程可以分为三个步骤：客户端出站（请求数据）、服务端入站（解析数据并执行业务逻辑）、服务端出站（响应结果）。

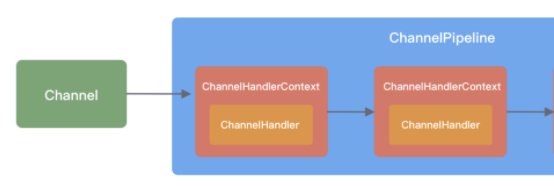

每创建一个 Channel 都会绑定一个新的 ChannelPipeline，ChannelPipeline 中每加入一个 ChannelHandler 都会绑定一个 ChannelHandlerContext。
4. 流程梳理
