1 数据结构

B+树是B树的一种变体，有着比B树更高的查询性能。一个**m阶（注意阶的意思是指每个节点的孩子节点的个数）B树**具有如下特征：
- 根节点至少有两个节点；
- 每个中间节点都包含k-1个元素和k个孩子，其中m/2<=k<=m；
- 每一个叶子节点都包含k-1个元素，其中m/2<=k<=m；
- 所有的叶子节点都位于同一层；
- 每个节点中的元素从小到大排列，节点当中k-1个元素正好是k个孩子包含的元素的值域划分。

除了上面B树的性质外，B树还有几个特点：

树高平衡，所有的叶节点都在同一层
关键码没有重复，父节点中的关键码是其子节点的分解
B树把值接近的相关记录放在同一个磁盘页中，从而利用了访问的局部性原理。

B+树和B树有一些共同特征，但是B+树也具备一些新的特征：
- 有k个子树的中间节点包含有k个元素（B树中是k-1个元素），每个元素不保存数据，只用来索引，所有数据都保存在叶子节点；
- 所有的叶子节点中包含了全部元素的信息，及指向含这些元素记录的指针，且叶子节点本身依关键字的大小自小而大顺序链接；
- 所有的中间节点元素都同时存在于子节点，在子节点元素中是最大（或最小）元素。

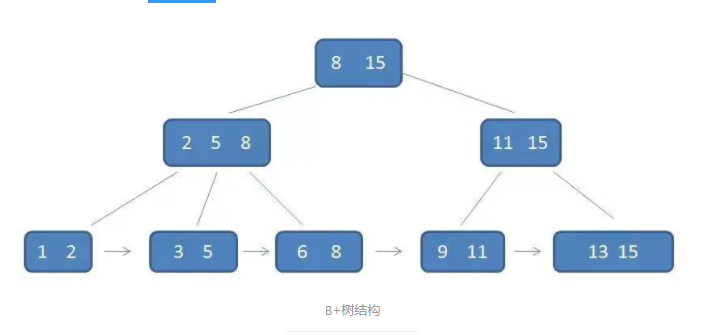

  2 B+树结构

  我们可以直观地看出节点之间含有重复元素，叶子节点还用指针连在了一起，每个父节点中的元素都出现在了子节点中，是子节点中的最大（或最小）元素。

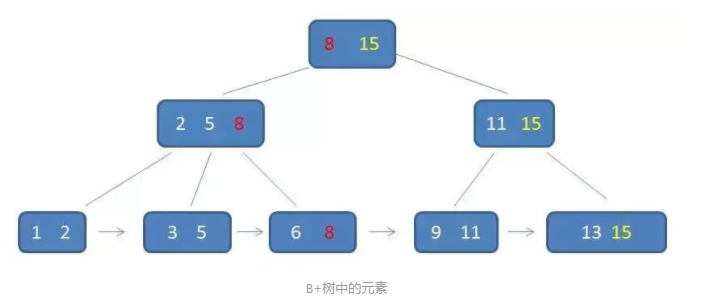

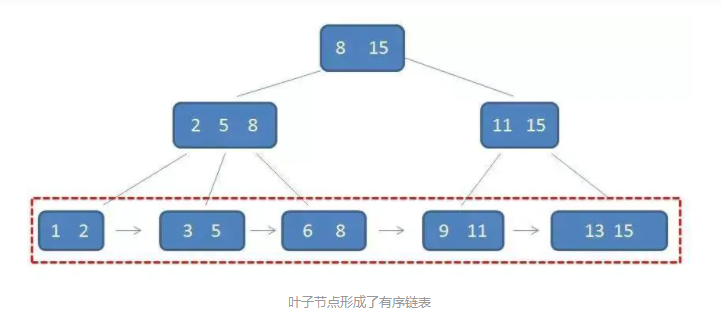

  如上图，根节点中元素8是子节点2，5，8的最大元素，也是叶子节点6，8的最大元素，根节点元素15是子节点11，15的最大元素，也是叶子节点13，15的最大元素。需要注意的是，根节点的最大元素（此处是15）等同于整个B+树的最大元素。无论插入或删除多少元素，始终要保持最大元素在根节点当中。至于叶子节点，由于父节点的元素都出现在了子节点，所以叶子节点包含了全部元素信息。并且每个叶子节点都带有指向下一个节点的指针，形成了一个有序链表。

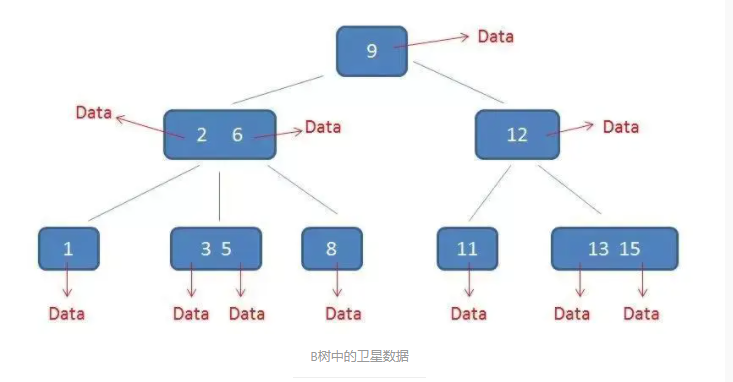

  B+树还有一个至关重要的特点，那就是”卫星数据“的位置，所谓”卫星数据“，指的是索引元素所指向的数据记录（比如数据库中的某一行），在B树中，无论中间节点还是叶子节点都带有卫星数据。

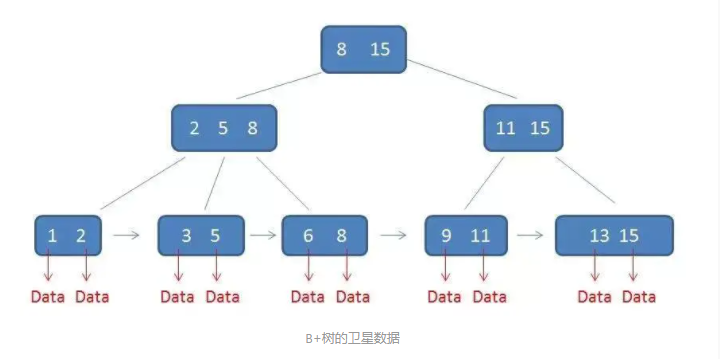

  而在B+树中，只有叶子节点带有卫星数据，其余中间节点仅仅是索引，没有任何数据关联。

  补充一点：在数据库的聚集索引中，叶子节点直接包含卫星数据，在非聚集索引中，叶子节点带有指向卫星数据的指针。
  B+树被设计如此，优势主要体现在查询性能上，下面分别通过单元素查询和范围查询举例分析。

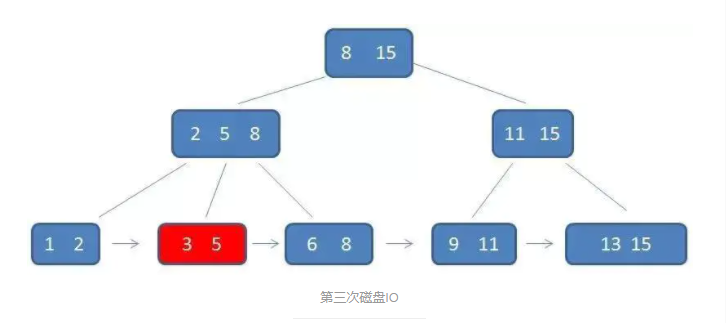

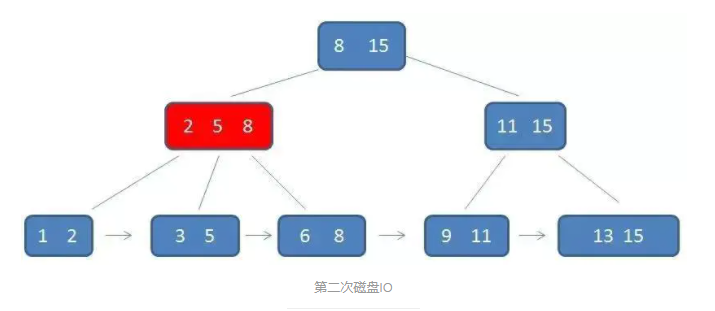

  单元素查询的时候，B+树会自顶向下逐层查找节点，最终找到匹配的叶子节点，比如我们查找元素3：

  查询过程看上去跟B树差不多，但还是有两点不同的，首先，B+树中间节点没有卫星数据，只存索引数据，所以同样大小的磁盘页可以容纳更多的节点元素，这就意味着，数据量相同的情况下B+树比B树更加的”矮胖“，相应会减小IO次数。其次，B+树的查询必须最终查找到叶子节点，而B树只要找到匹配元素即可，无论匹配元素处于中间节点还是叶子节点。
  因此，B树的查找性能并不稳定，最好的情况是只查根节点即可，最坏的情况是要查到叶子节点，而B+树每一次查找都是稳定的。

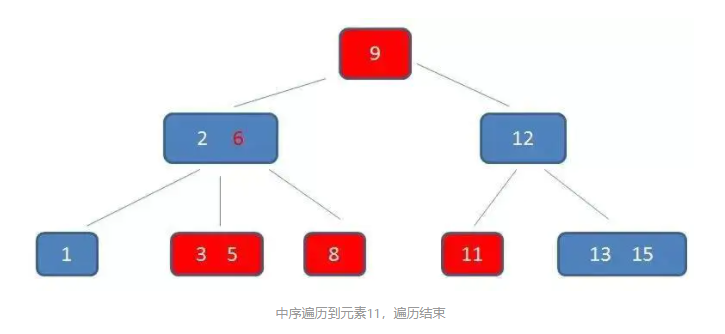

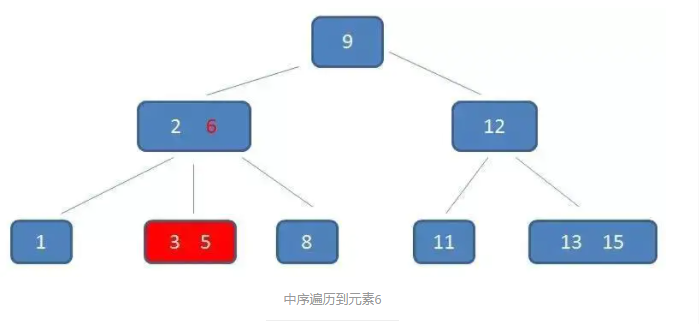

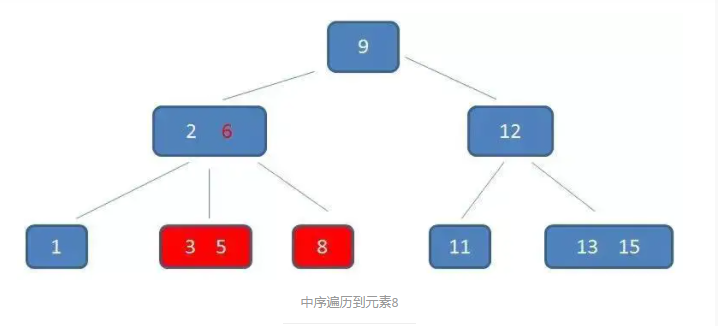

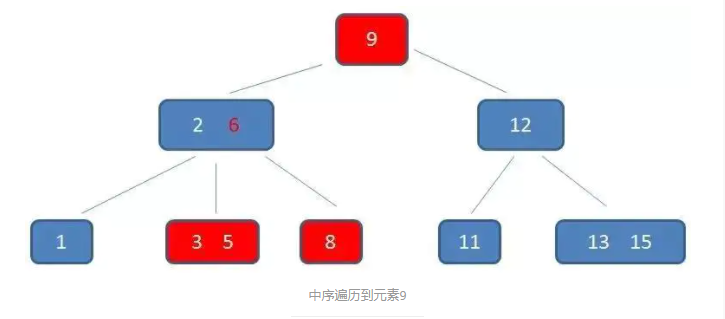

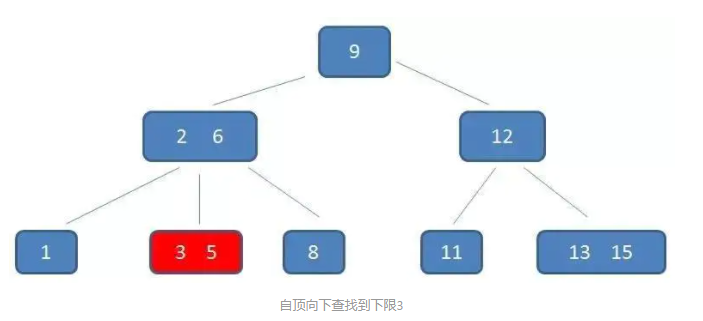

  下面我们来看看范围查询，先看看B树如何做范围查询的呢？B树只能依靠中序遍历，以查询3到11范围的元素为例：

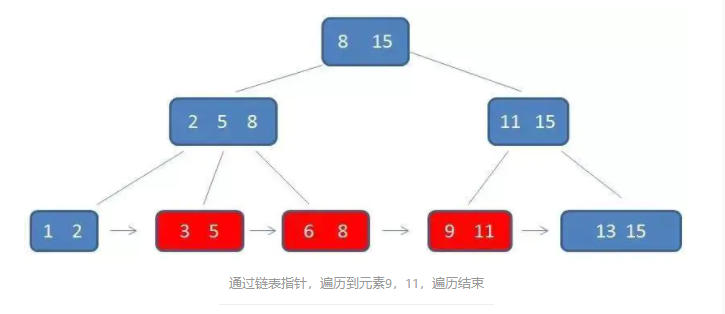

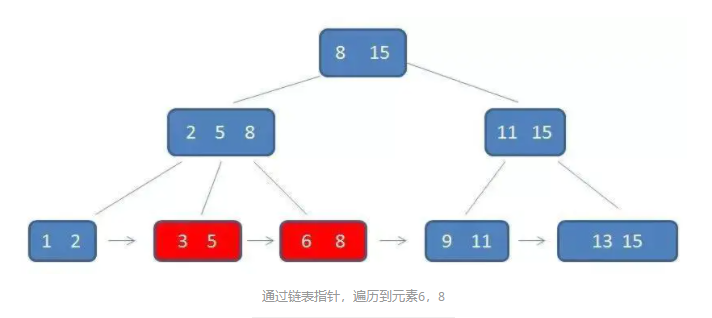

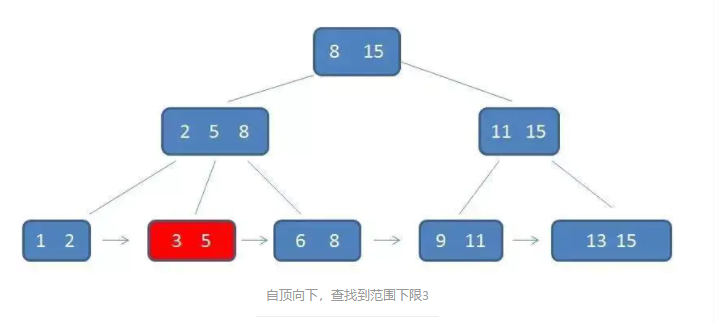

  由此看来，B树的范围查询确实有点繁琐，反观B+树的范围查询则简单的多，只需在链表上做遍历即可：

  如此看来B+树的链表遍历要比B树的中序遍历简单很多的。

  综合起来，B+树比B树的优势有三个：**
