E-1.API网关基本概念

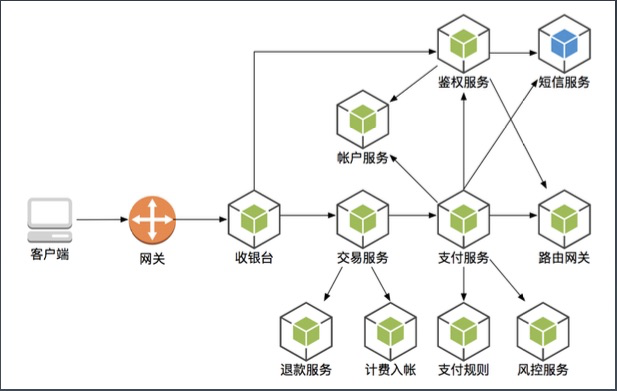

1.API网关结构


2.API网关功能

  • 请求接入：作为所有API接口服务请求的接入点。需要具有Netty框架NIO的功能，瞬间处理大量并发请求的能力。
  • 业务聚合：作为所有后端业务服务的聚合点。
  • 中介策略：实现安全，验证，路由，过滤，流控等跟业务能力无关的策略。对整个集群的高可用稳定性有很大关系。
  • 统一管理：对所有API服务和策略进行统一管理。

3.API网关分类

a.流量网关：关注整个大的微服务集群，流量非常大，对性能要求非常高

  1. 全局性流控：限制某个业务服务每秒钟的调用次数，或者每秒种发起的数据包大小。
  2. 日志统计
  3. 防止SQL注入
  4. 防止Web攻击：具有WAF网络应用防火墙的能力
  5. 屏蔽工具扫描
  6. 黑白IP名单
  7. 证书/加解密处理

b.业务网关：关注于业务，对单个服务本身/业务用户做一些扩展相关的保护

  1. 服务级别流控：例如对不同的用户分别做流控，进行更细粒度的保护流控设置。
  2. 服务降级与熔断
  3. 路由与负载均衡、灰度策略
  4. 服务过滤、聚合与发现
  5. 权限验证与用户等级策略
  6. 业务规则与参数校验
  7. 多级缓存策略

4.API网关应用

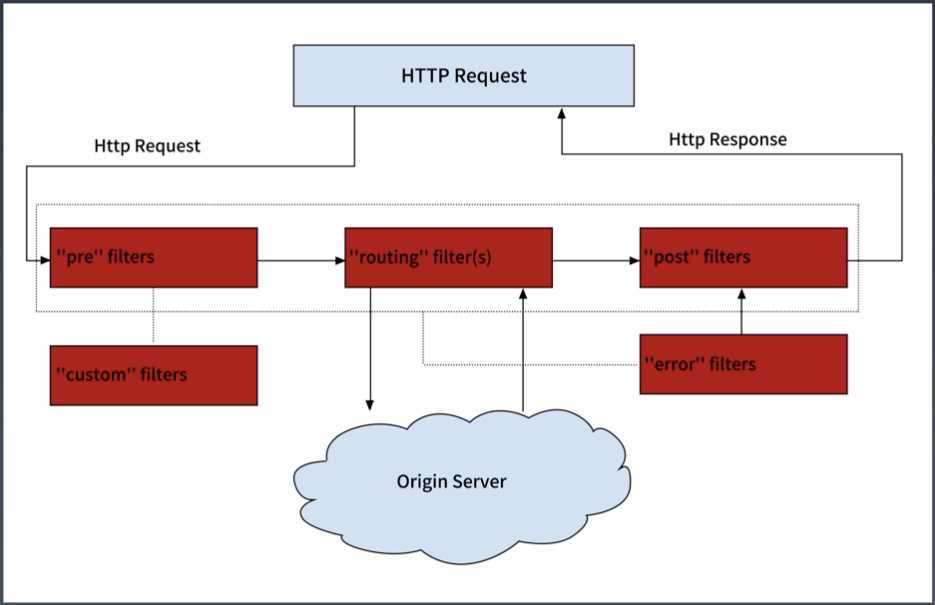

a.Zuul
Netflix公司开源的API网关系统，基于BIO。

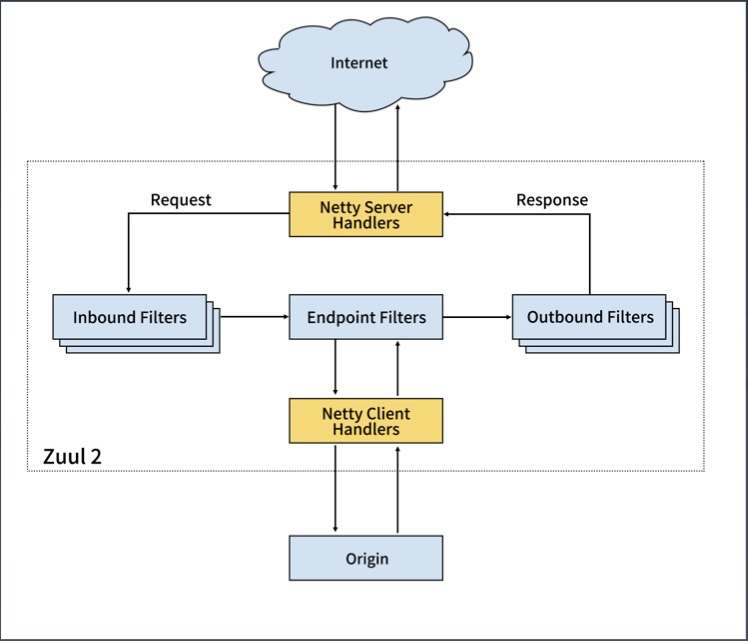

b.Zuul 2.0
基于Zuul的Netty重构版，NIO，支持大量网络连接，能够在API网关的JVM进程里维持海量并发网络连接。扩展性好，适合业务网关，二次开发。

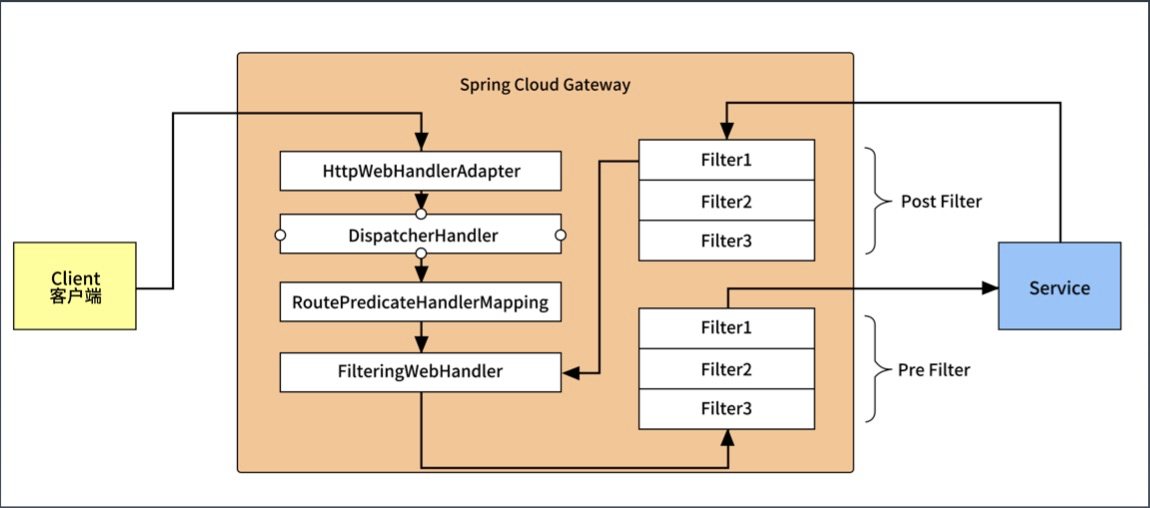

c.Spring Cloud Gateway
底层用Reactor Netty实现，NIO，支持大量网络连接，能够在API网关的JVM进程里维持海量并发网络连接。扩展性好，适合业务网关，二次开发。

d.OpenResty
在Ngnix基础上，通过Ngnix插件化的，整合进一个Lua脚本引擎，可以配置Lua脚本，使Ngnix具有编程能力，扩展了应用场景。可以使用OpenResty作为网关，使用Lua脚本做流控，服务管理等插件。性能好，适合流量网关。

e.Kong
封装了OpenResty的升级版，具有一键开箱的网关功能，以及配置了一个控制台。性能好，适合流量网关。
