课程安排

16位汇编(8)
32位汇编（8）
调试器（4）
PE（10）
壳（4）
shellcode（4）
逆向（20）
MFC原理（7）

16位汇编课程安排

  1. 汇编基础和debug使用
  2. 寻址方式
  3. 传送指令和算术指令
  4. 乘除和位移指令
  5. 串操作和跳转指令
  6. 函数
  7. 宏汇 ```cpp 1+0=1 0 1+1=0 1 0+1=1 0 0+0=0 0

结果： left ^ right 进位： left & right

3 5 3（4+1） = 3*4 +3 = 3<<2 + 3

  1. ```cpp
  2. mov reg, reg
  3. mov reg, imm;(立即数，常数)
  4. mov ax, 5566
  5. mov al, 78
  7. add reg1, reg2
  8. add reg, imm;
  10. add ax, bx; ax = ax+bx
  11. add ax, 1234; ax = ax + 1234
  12. ;add 2354, ax; 错误语句
  14. sub

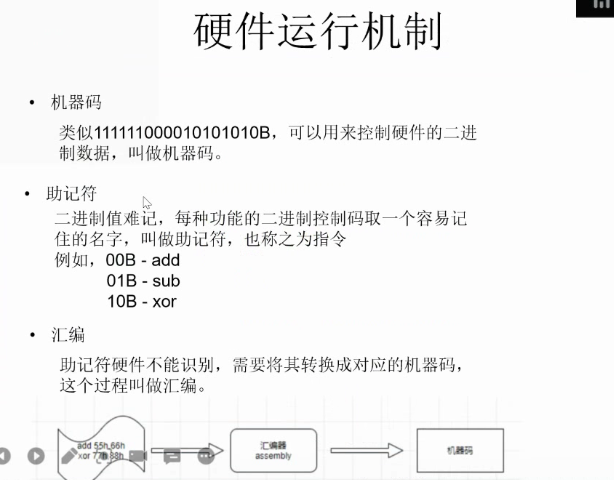

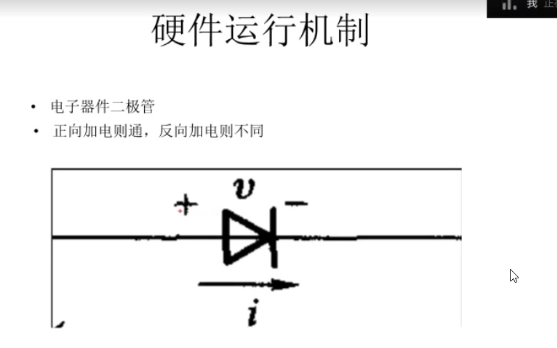

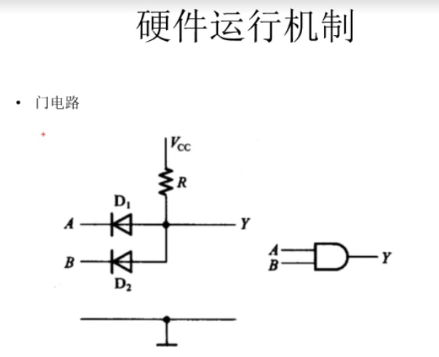

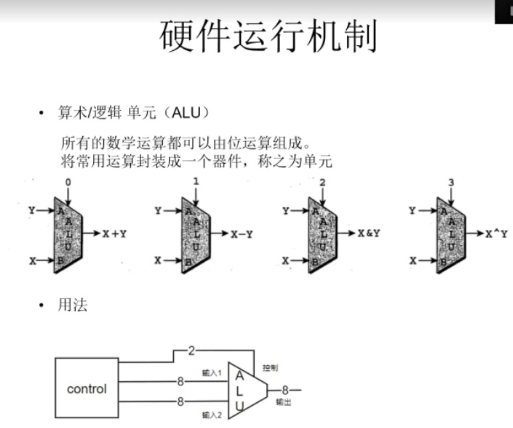

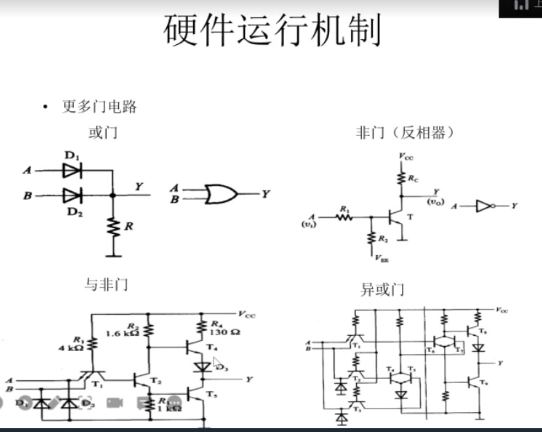

  • 了解硬件运行机制

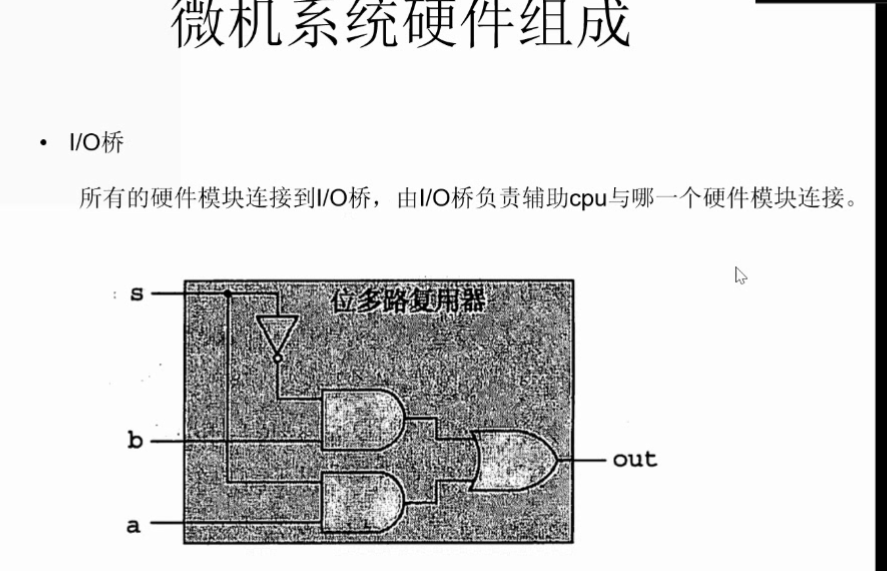

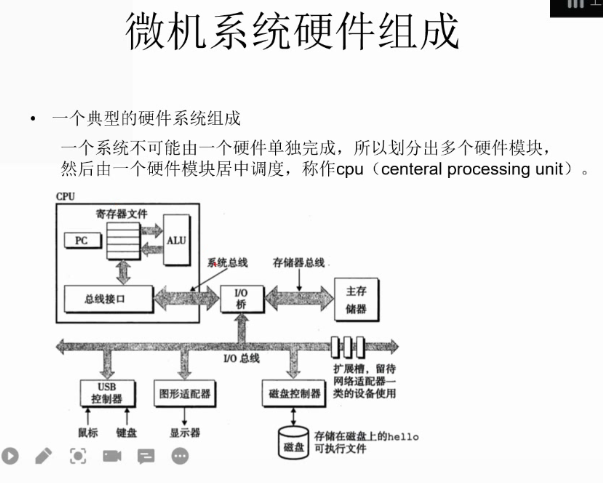

  • 了解微机系统硬件组成
  • 了解计算机系统组成

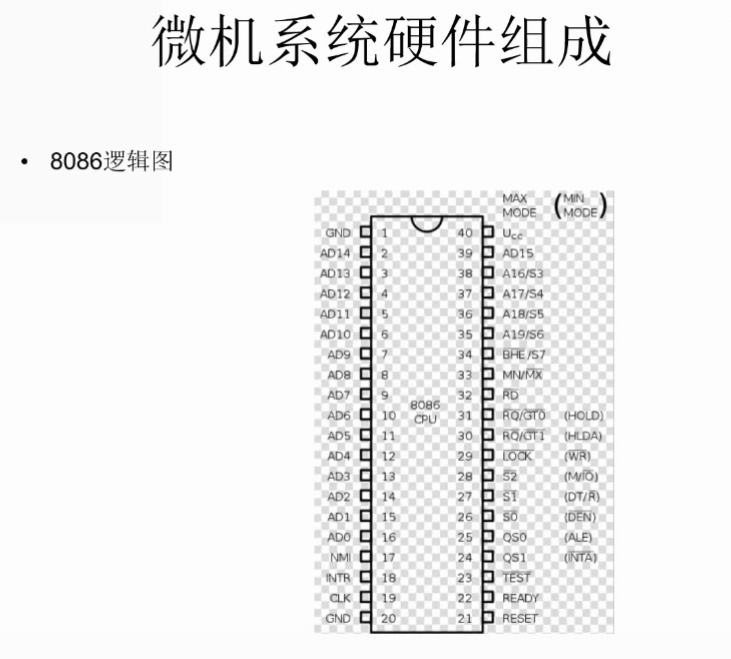

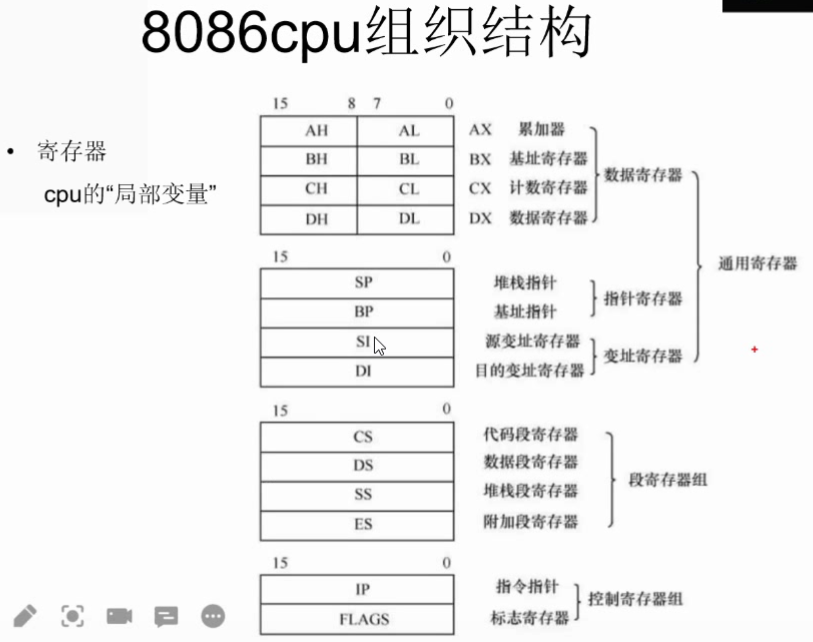

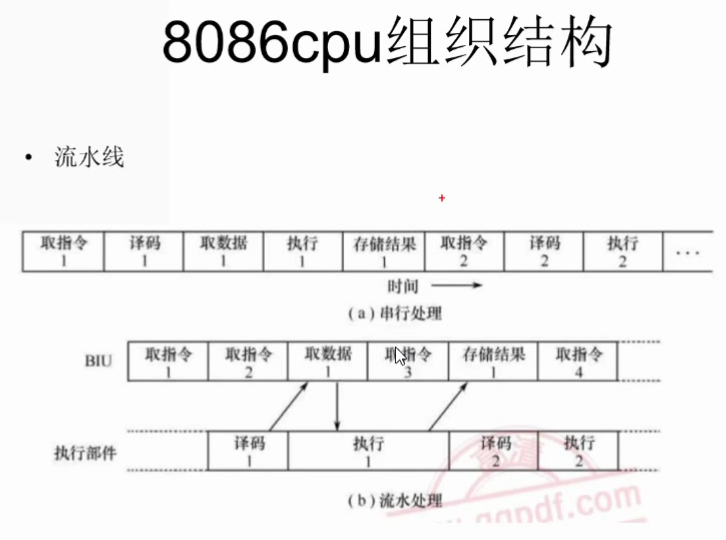

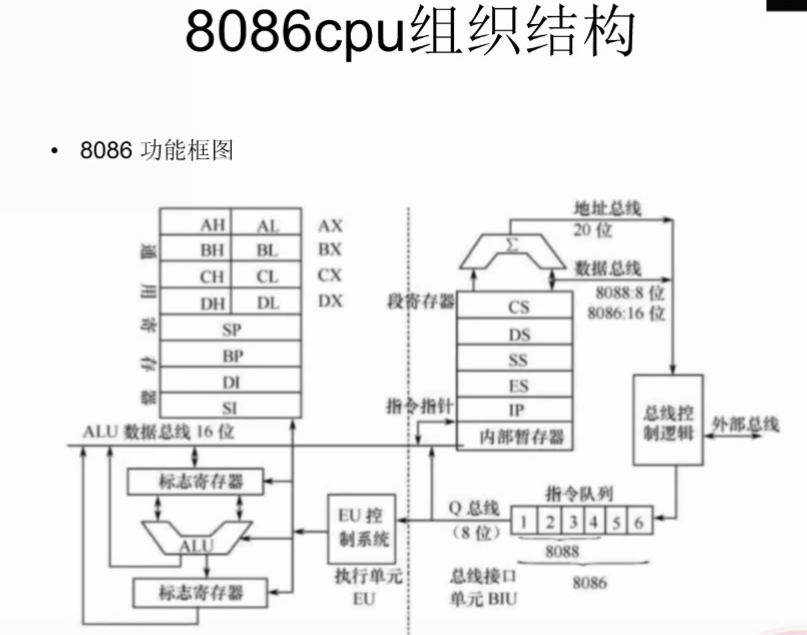

  • 8086cpu组织架构

  • debug使用

  • 问题

    • 为什么计算机的操作数据的单位是二进制？


  • 总线

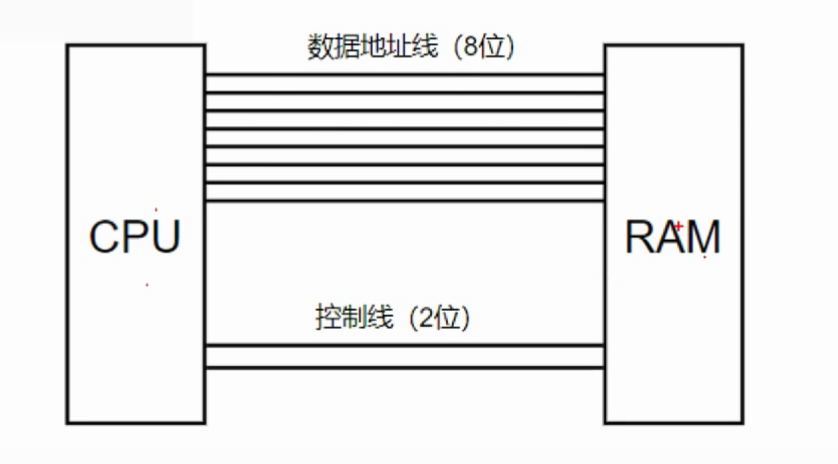

    • cpu有8位数据/地址线，ram是个256bute的存储器。


  • debug的使用
    • 1 XP系统
    • 2 dosbox
    • 3 msdos

      DosBox配置

      （可以将其路径放到环境变量里面，这样可以win+r快速启动）

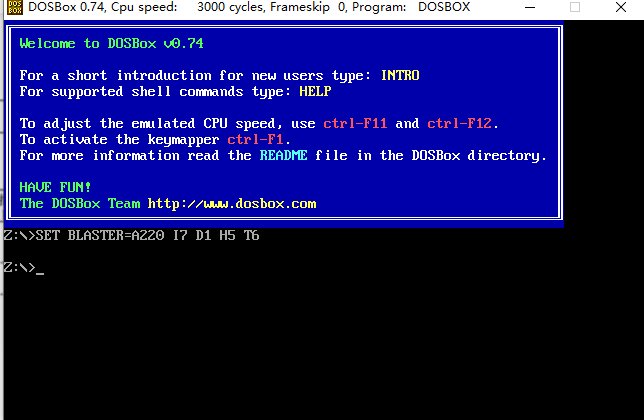

      安装好了后，打开其，界面如下：
      Alt+Enter可以将窗口界面最大化

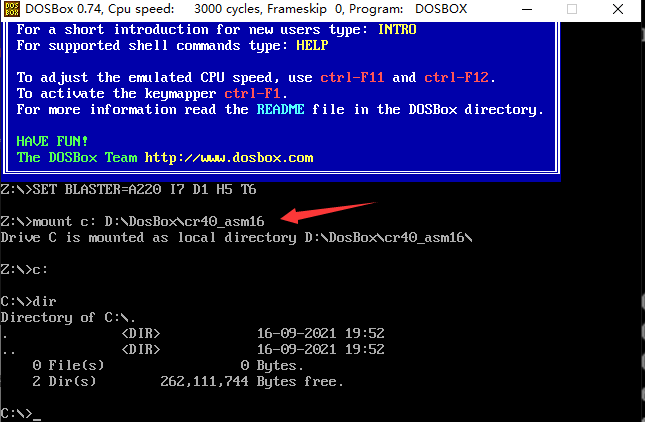

      其实它相当于一个虚拟机，可以将电脑上的某个磁盘中的目录映射到dosbox的c盘上：
      下图更完整

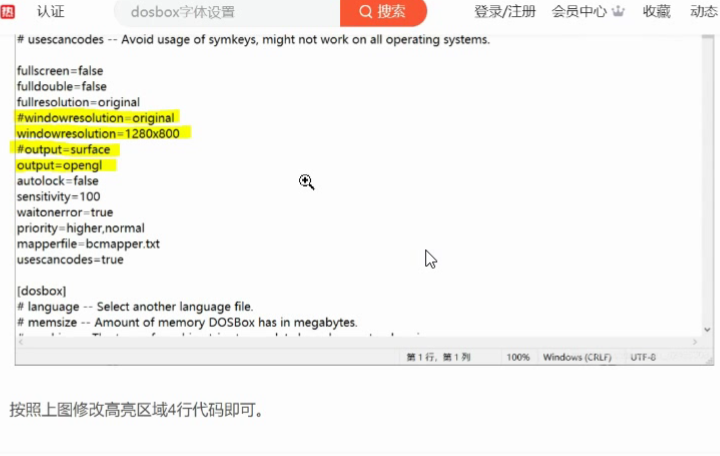

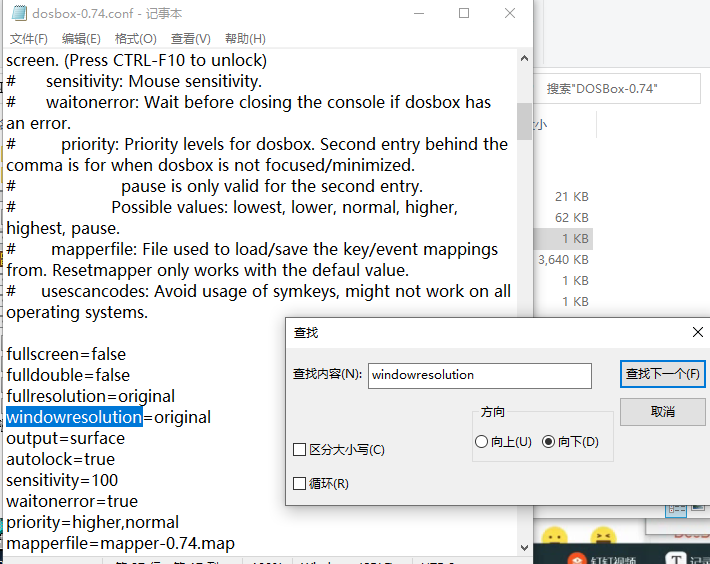

配置DosBox

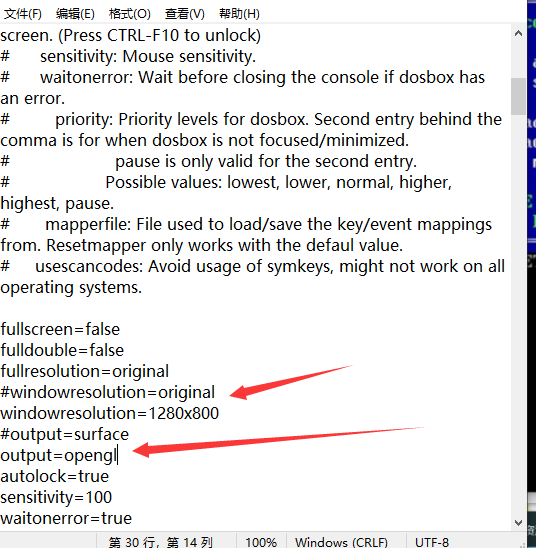

可以对其修改来配置dosbox
但是这样每次都要重新去执行之前那两句指令，我们可以配置一下，使得每次加载直接就提前执行好那两句

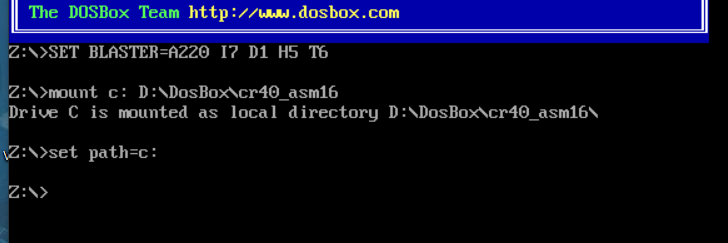

  1. mount c: D:\DosBox\cr40_asm16
  2. set path=c:

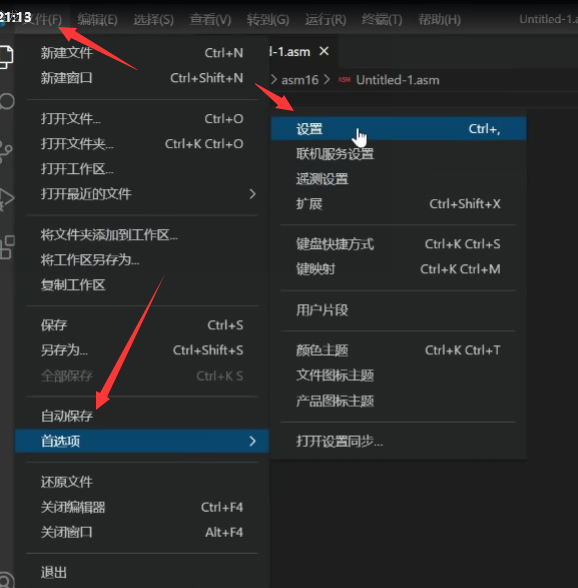

也可以直接用visual studio code

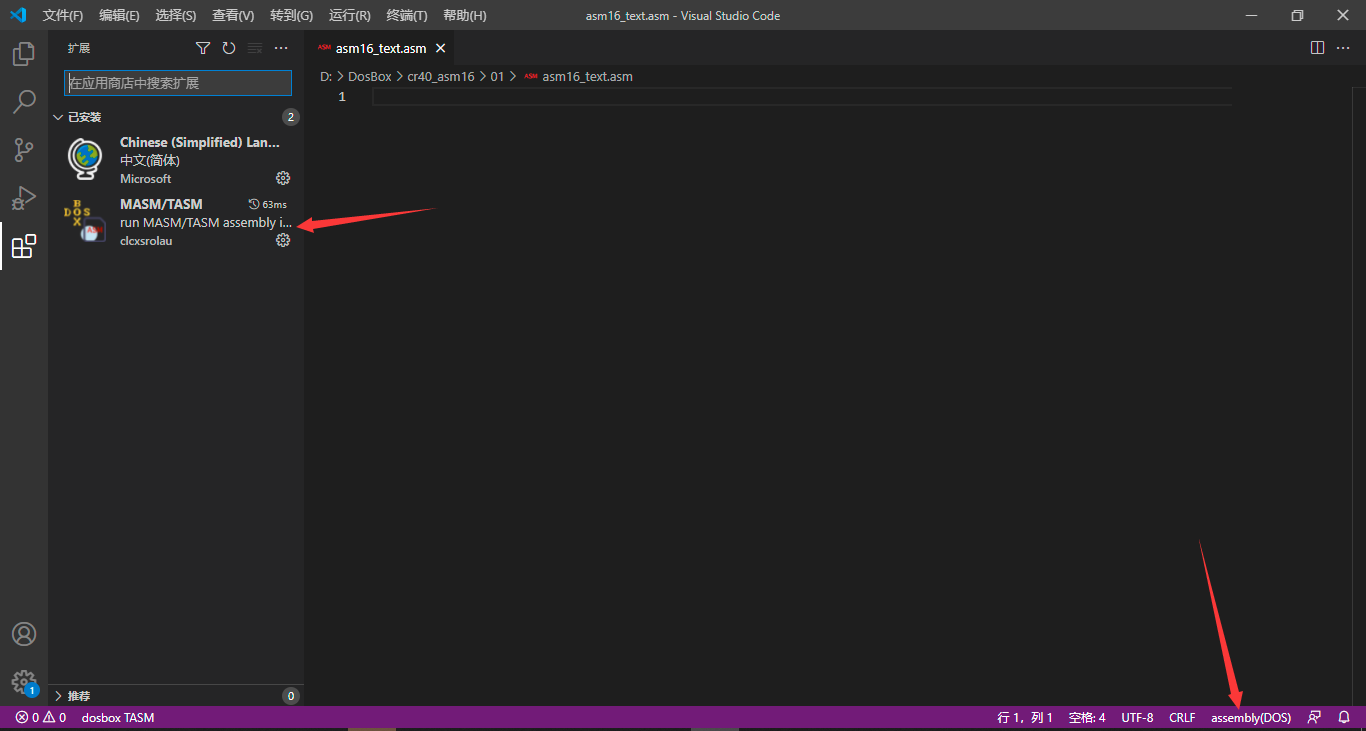

下载对应扩展，可以旋转对应语言

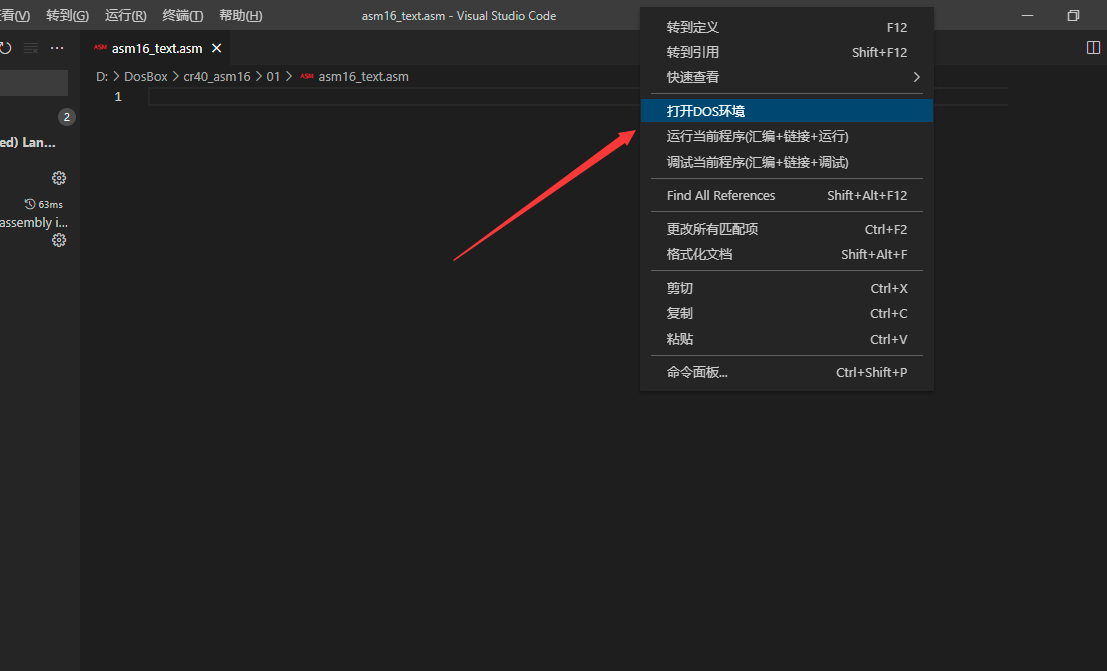

右击可以打开DOS环境

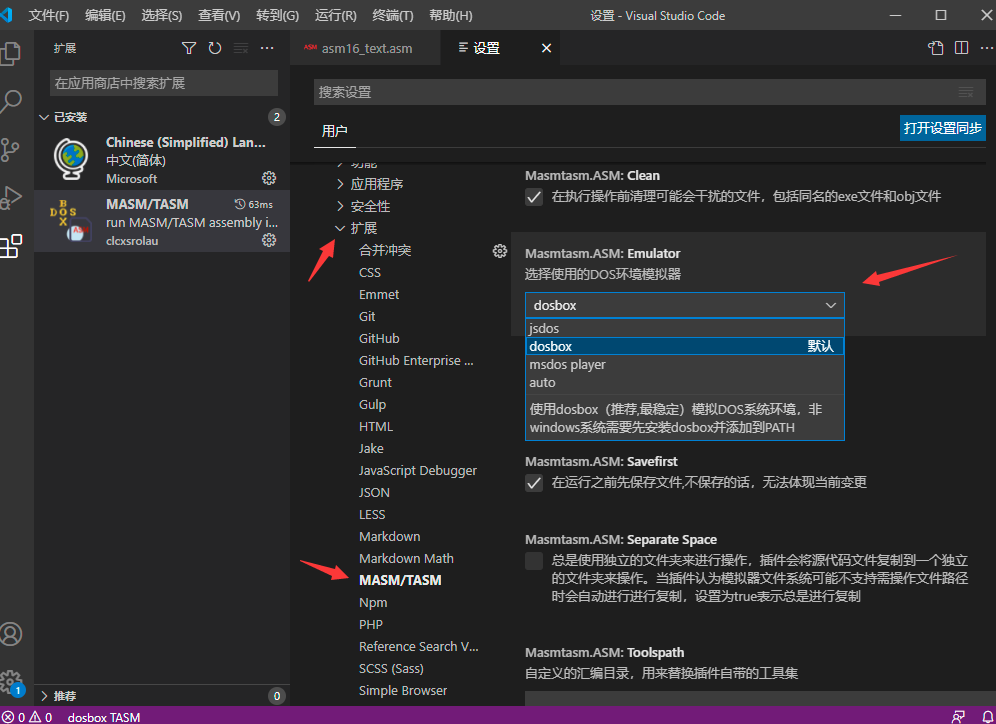

还可以切换一下
这里我们用一下jsdos观察一下（最终还是dosbox使用舒服）

  • debug的使用

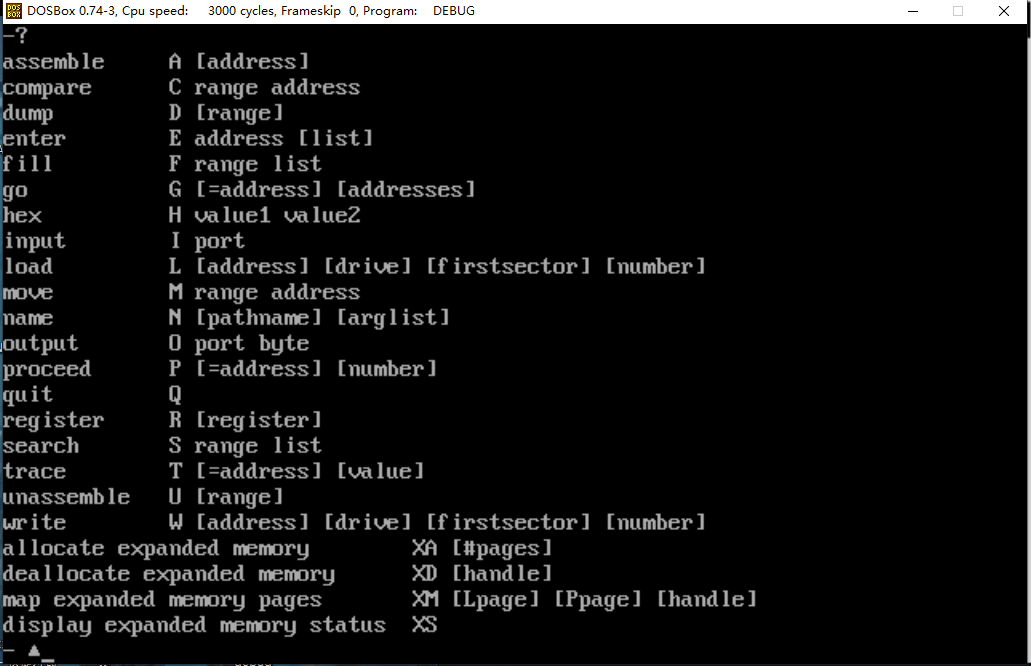

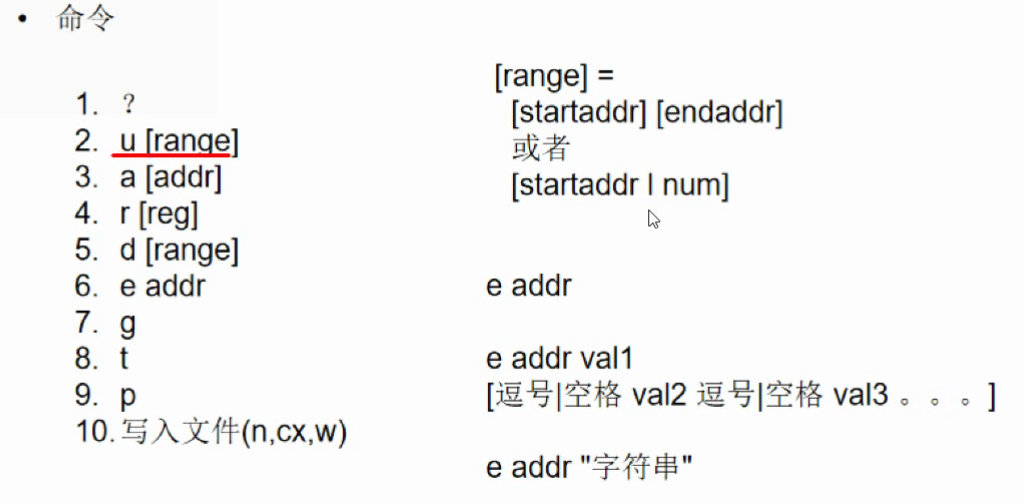

启用dos模式，启用debug，然后输入?可以查询一些信息

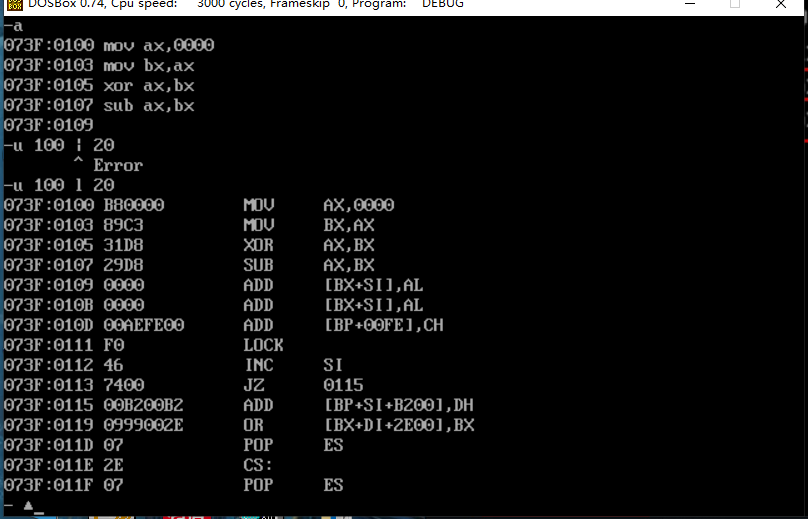

  • u[range] 反编译 [range]=[startaddr][endaddr]或[startaddr|num]

如果之前没有执行过u指令，它会从ip指向的地方开始
之前有的话就接着上面的
-u
-u 100
-u 100 111
-u 100 l 11

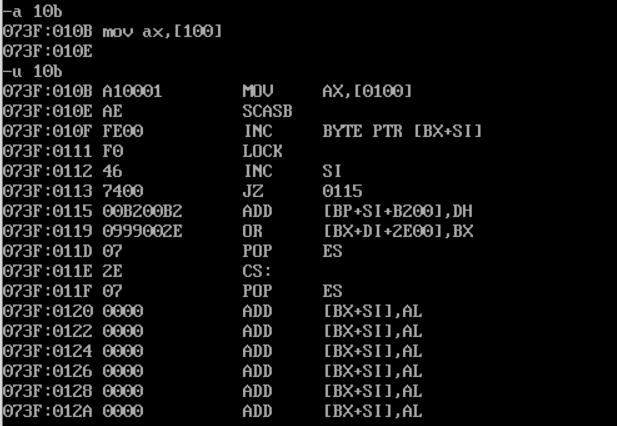

  • a 汇编


  • r[reg] 可以查看寄存器或者修改寄存器，后面加寄存器就是修改，不加就是查看
  • d[range]

示例：
-d
-d 110
-d 110 150
-d 110 l 16

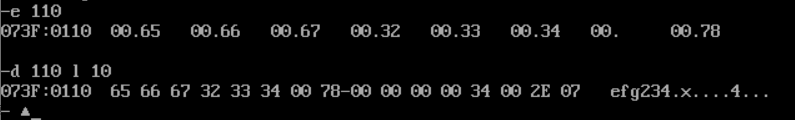

  • e addr 修改内存

示例：(从110处开始修改 以空格分开 不想改的以空格跳过 回车结束)
若不想一个个这样更改，也可以按照以下格式更改
e addr val1[逗号|空格 val12 逗号|空格val3…]

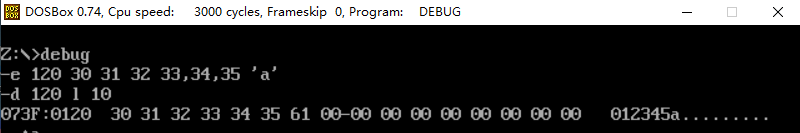

也可以直接写字符串进入内存

  • t单步步过
  • p单步执行
  • g

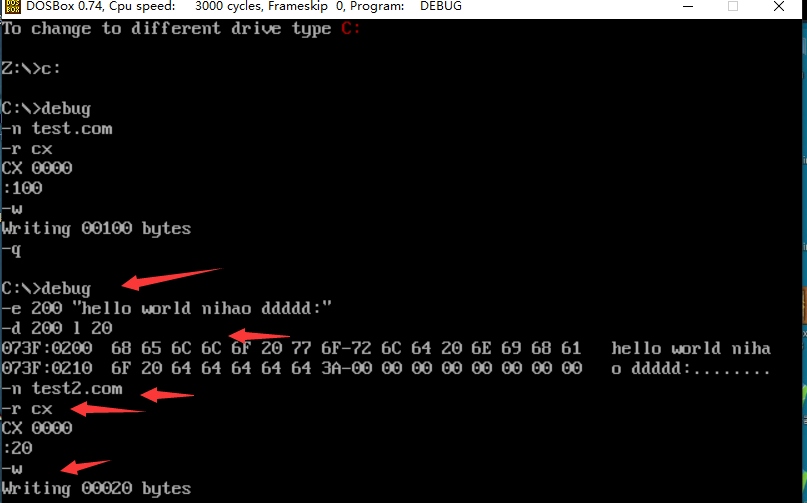

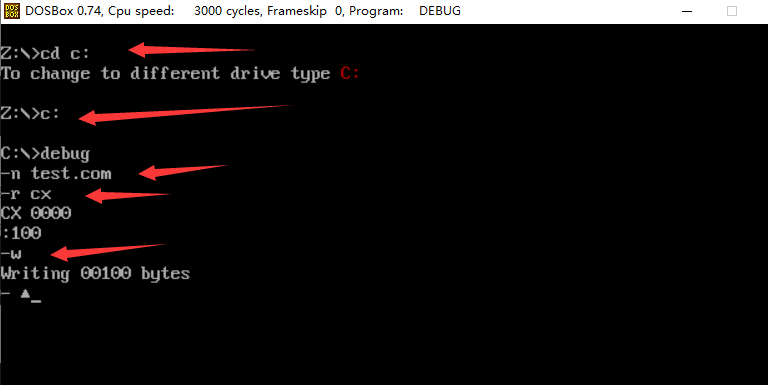

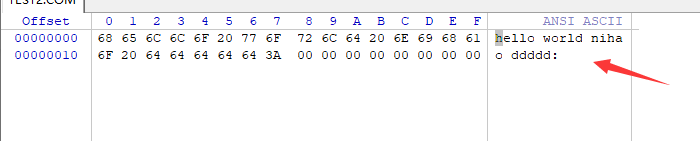

  • 写文件(n,cx,w)

示例：
要略过 Windows 2000 文件系统并直接加载特定的扇区，请使用以下语法：
l address drive start number
（上面的文件winhex查不到写入内容）

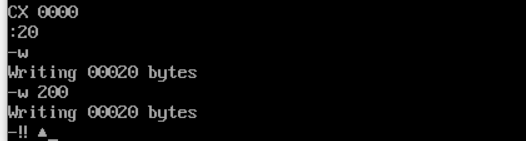

改为: w 200

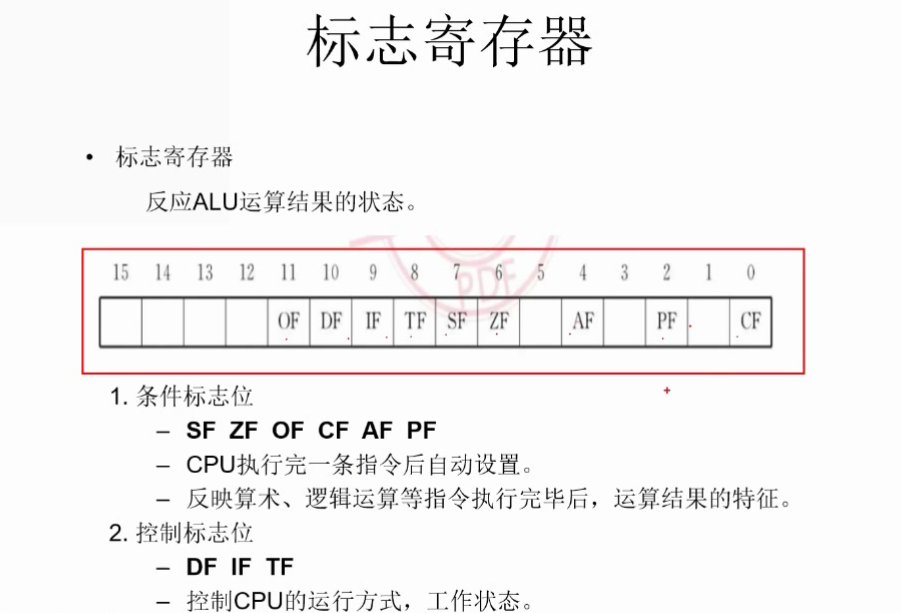

标志寄存器

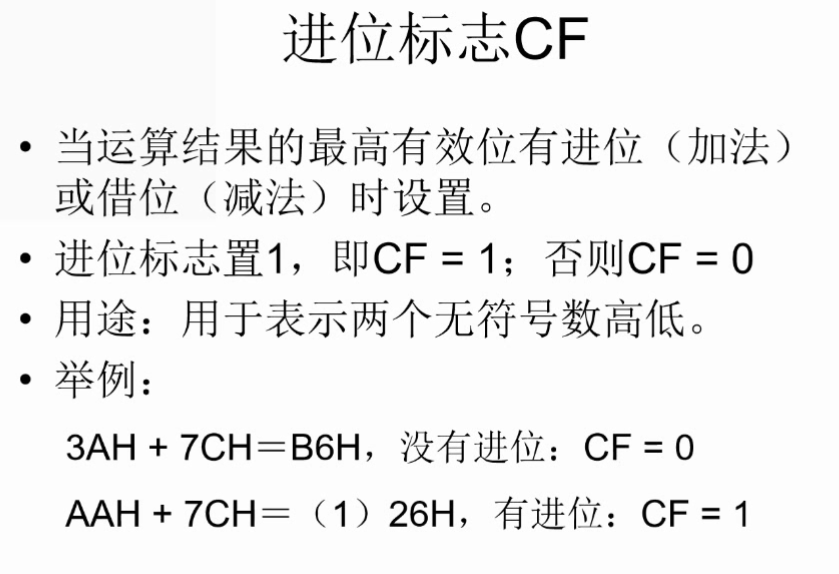

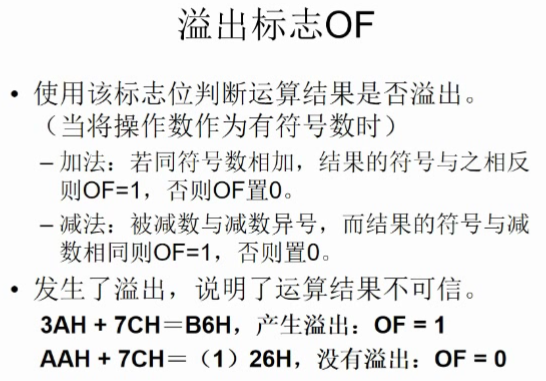

  • 进位和溢出
    • 进位针对的是无符号数运算，溢出针对的是有符号运算
    • 当看成无符号数，则关注CF标志，看成有符号数，则关注OF位

**

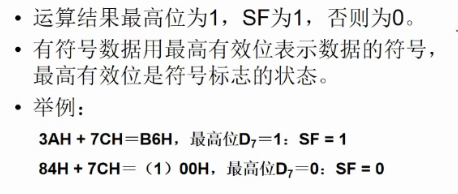

  • 符号标志SF


  • 奇偶标志位

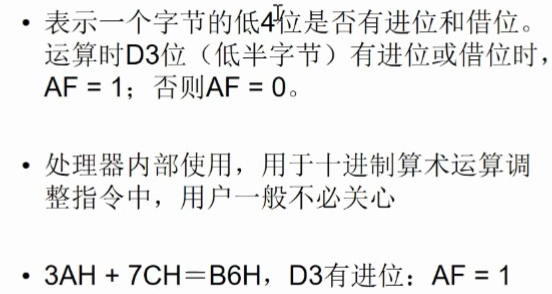

  • 辅助进位标志位AF


作业：

**
写代码测试各个条件标志位，推理逻辑图文表示提交。

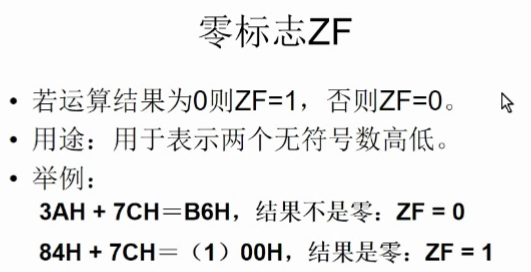

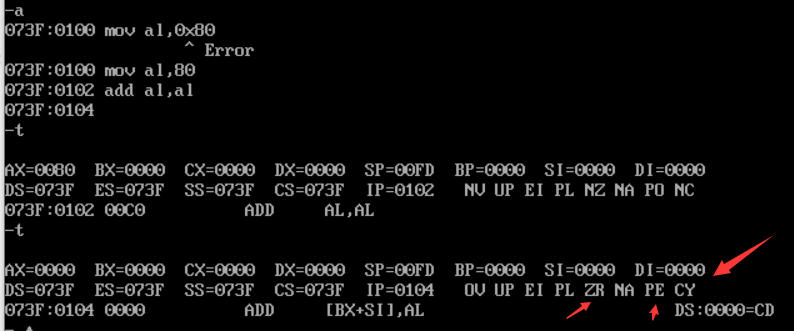

  • 测试：CF,ZF,PF

mov ah,ox80
add al,al

这里，寄存器AL自己和自己做加法运算，并且最高位置1，而产生进位。结果是进位被丢弃，AL中最终变为零。
进位的产生使得 CF=1,同时：ZF=0,PF=0;

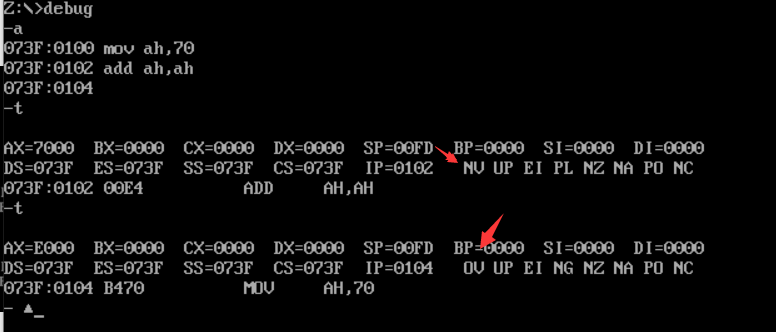

  • 测试OF,CF,SF

mov ah,0x70
add ah,ah
首先，本次计算结果，以二进制表示为0111 0000B + 0111 0000B = 1110 0000B；
最高位并没有进位，故CF=0；
其次，从无符号数的角度上来看，112+112=224<255，并没有超出一个字节所能容纳的上限255，结果正确；
但是，从有符号运算的角度来看，即112+112=-32，两个正数相加得到一个负数，显然是错误的。在这种情况下，OF=1；错误的原因是，两个正数112相加，得到的结果应该是224，但是224超出了一个字节所能表示的有符号数的范围 -128~127；所以破坏了符号位，使得结果变成了(-32)；
由上诉总结，结果是负数，最高位的标志位为1，因此SF=1；

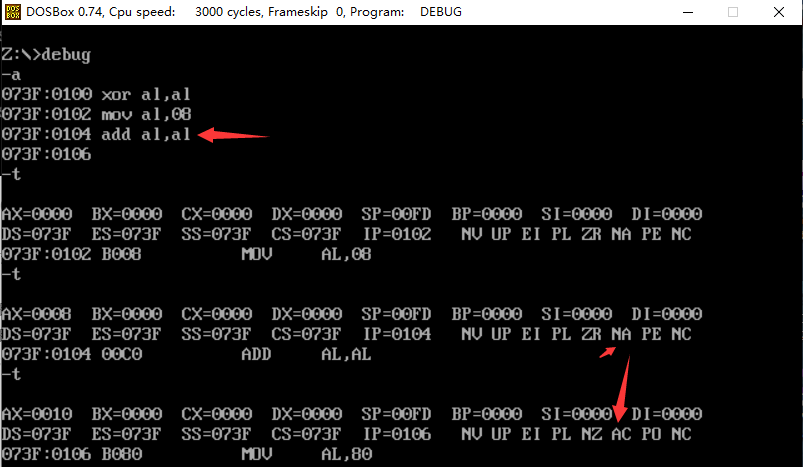

  • 测试AF标志位

xor al,al
mov al,08
add al,al
这里，加法结果AX=0x10,由于al低四位相加产生半进位，因此将标志位AF置1
