ASM16-05-乘除和移位指令

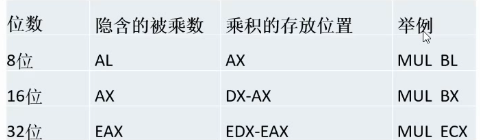

乘法指令

• 无符号乘法
  • 格式：MUL Reg/Mem
  • 功能：显式操作数*隐含操作数（看成无符号数）。
  • 影响标志位：CF和OF

无符号乘法影响标志位
-如果乘积的高一半位（AH/DX）包含有乘积的有效位，则CF=1，OF=1、否则，CF=0，OF=0 。
-OF=CF=1则说明：
字节字节结果超过了8位
双字节双字节超过了32位

• 有符号乘法
  • 格式：IMUL Reg/Mem
  • IMUL Reg,Imm; 808286+
  • IMUL Reg,Ref,Imm ;808286+
  • IMUL Reg,Reg/Mem;808386+
  • 功能：有符号数相乘。
  • 影响标志位：CF和OF

例：
mov al,fe
mov bl,10
imul bl

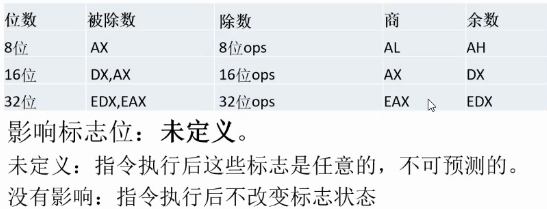

除法指令

• 无符号除法指令
  • 格式： DIV Reg/Mem
  • 功能：
  •
• 有符号除法指令
  • 格式： IDIV Reg/Mem
  • 功能：
• 除法溢出
  • 被除数远大于除数时，所得的商就有可能超出它所能表达的范围。
  • idiv除法溢出：
    • 字节除时商不在-128~127范围内，或者在字除时商不在-32768~32767范围内。
  • div除法溢出：
    • 8位除法结果大于8位，16位除法运算结果大于16位。
    • 举例：ax=FFFF，bl=FF，div bl
    • 结果相当于FFFF/FF=101,此时AH显然放不下，所以商溢出了。

符号扩展指令

• 1. 将字节转换成字指令
     • 语句格式：CBW(convert byte to word)
     • 功能：将AL中的符号扩展至AH中，操作数是隐含且固定的。
• 将字转换成双字节指令
  • 语句格式：CWD
  • 功能：将AX中的符号扩展至DX中，操作数是隐含且固定的。

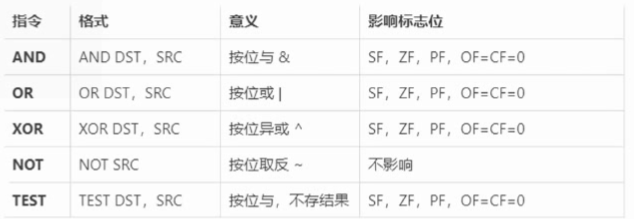

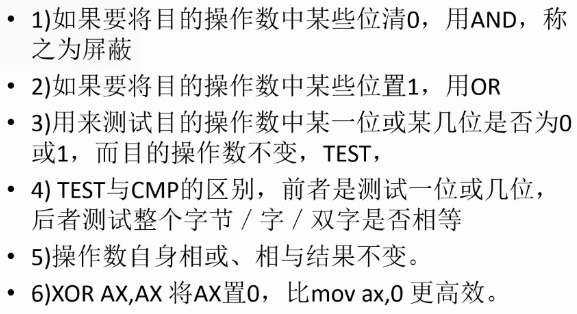

逻辑运算

• 逻辑与：AND
  • 指令的格式： AND Reg/Mem，Reg/Mem/Imm
  • 受影响的标志位：CF（0），OF（0），PF，SF和ZF（AF无定义）
• 逻辑或：OR
  • 指令的格式：OR Reg/Mem，Reg/Mem/Imm
  • 受影响的标志位：CF（0）、OF（0）、PF、SF和ZF（AF未定义）
• 逻辑非： NOT
  • 指令的格式： NOT Reg/Mem
  • 受影响的标志位：无
• 异或：XOR
  • 指令的格式：XOR Reg/Mem，Reg/Mem/Imm
  • 受影响的标志位：CF（0）、OF（0）。PF、SF和ZF（AF未定义）
•
• TEST 指令
  • 格式：TEST Reg/Mem，Reg/Mem/Imm
  • 作用：执行AND，但是不影响目标操作数。
  • 受到影响的标志位：CF（0），OF（0）、PF，SF和ZF（AF未定义）
  • Eg： test ax,ax
    • //ax为0, 则ZF=0；
    • //ax不为0, 则ZF=1;

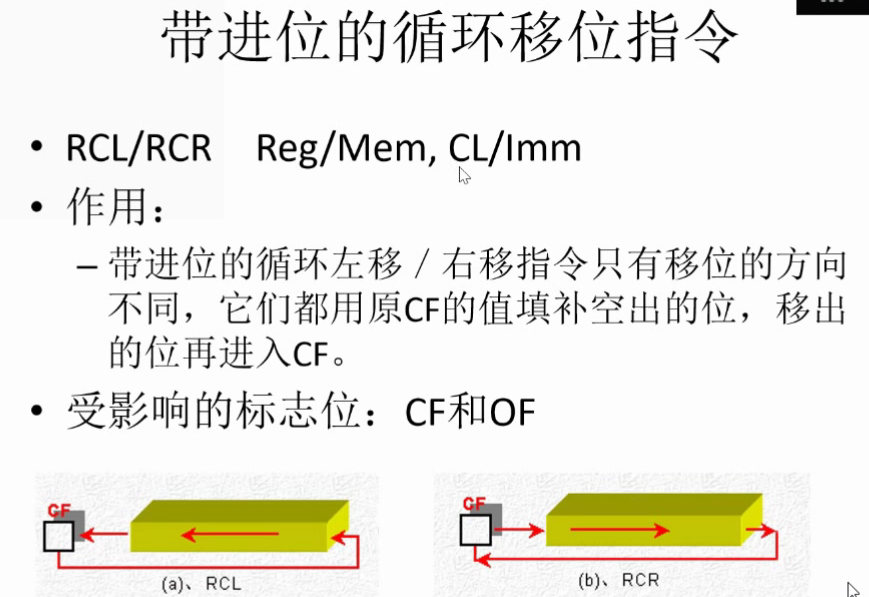

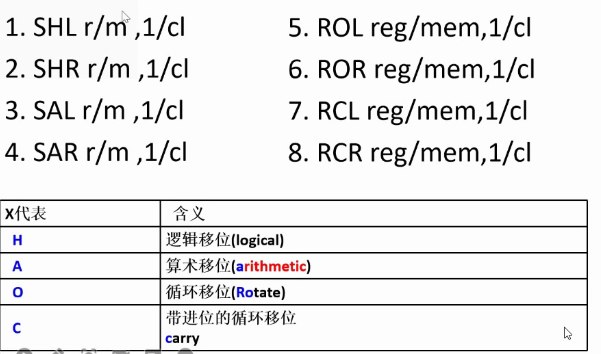

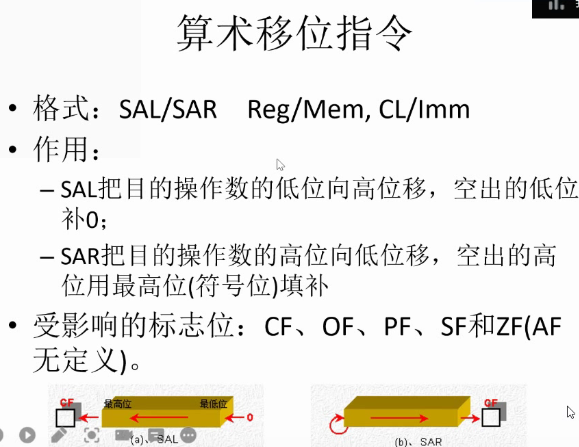

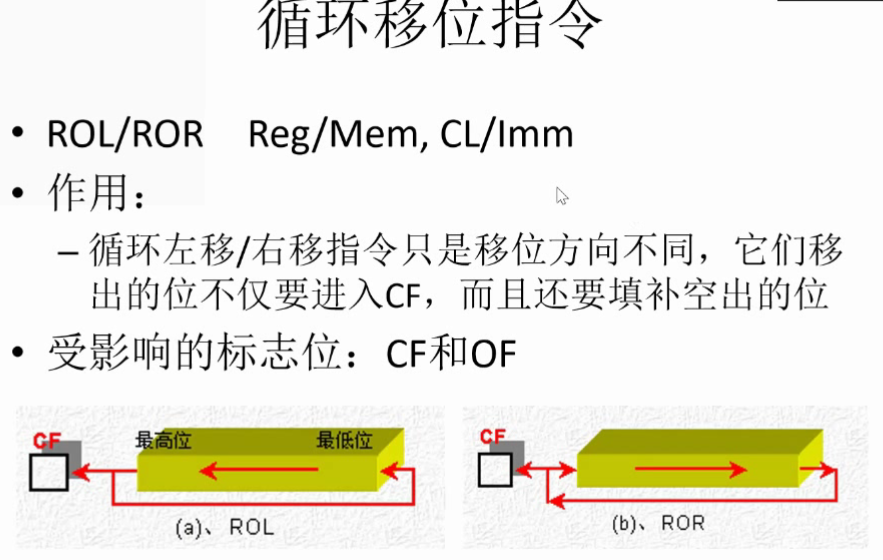

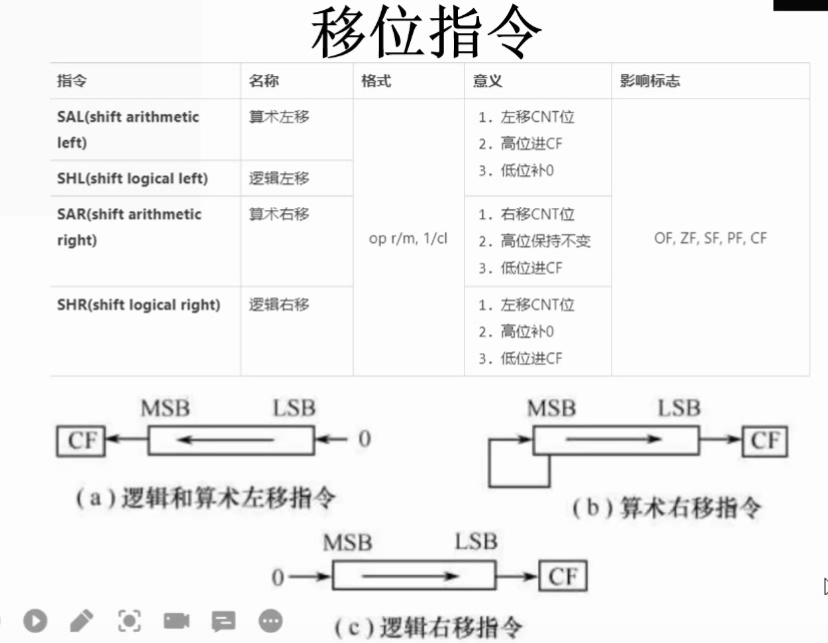

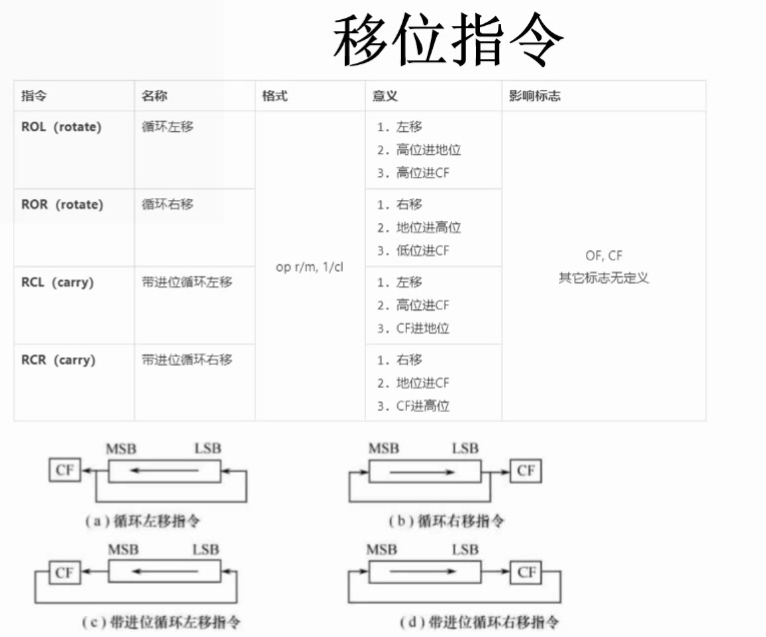

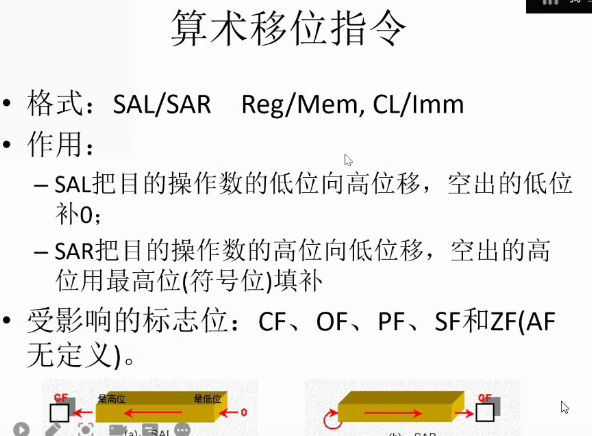

移位指令

0001 1110
rol 1 cf = 0
0011 1100
rol 3 cf = 1
1110 0001

作业

无分支实现求绝对值

;byte ptr:
xor ax,ax
mov al,imm
cbw         ;将al符号位扩展到ah中
xor al,ah
sub al,ah
;word ptr;
mov ax,imm
cwd         ;将ax符号位扩展到ah中
xor ax,dx
sub ax,dx
