UML类图

UML基本介绍

1. UML—Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果。
2. UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如下图:

UML类图

1. 用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。
2. 类之间的关系：依赖、泛化(继承)、实现、关联、聚合、组合。

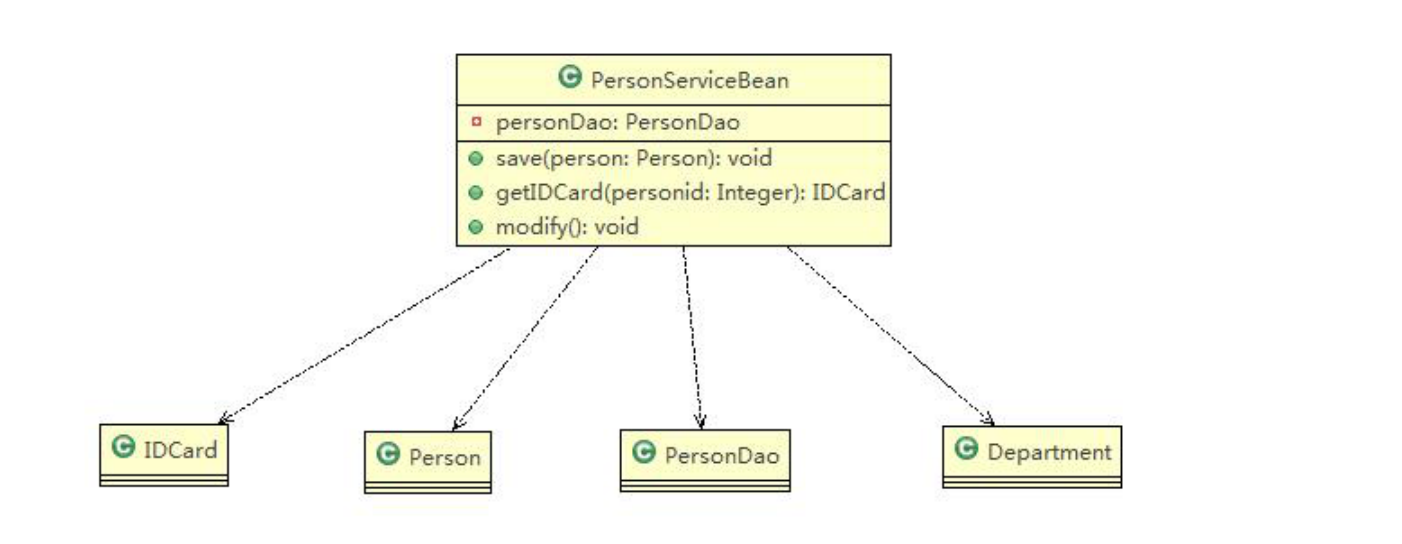

类图-依赖关系(Dependence)

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

• 如果是类的成员属性
• 如果是方法的返回类型
• 是方法接收的参数类型
• 方法中使用到

类图-泛化关系(generalization)

泛化关系实际上就是继承关系，他是依赖关系的特例

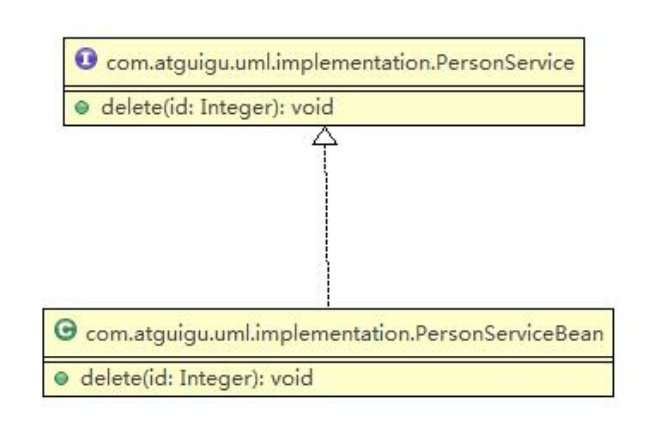

类图-实现关系(Implementation)

就是A类实现B接口，他是依赖关系的特例

类图-关联关系(Association)

就是类与类之间的联系，他是依赖关系的特例

• 关联具有导航性：即双向关系或单向关系
• 关系具有多重性：
  • “1”(表示有且仅有一个)
  • “…” (表示0个或者多个)
  • “0，1”(表示0个或者一个)
  • “n..m”(表示n到m个都可以)
  • “m…*”(表示至少m个)

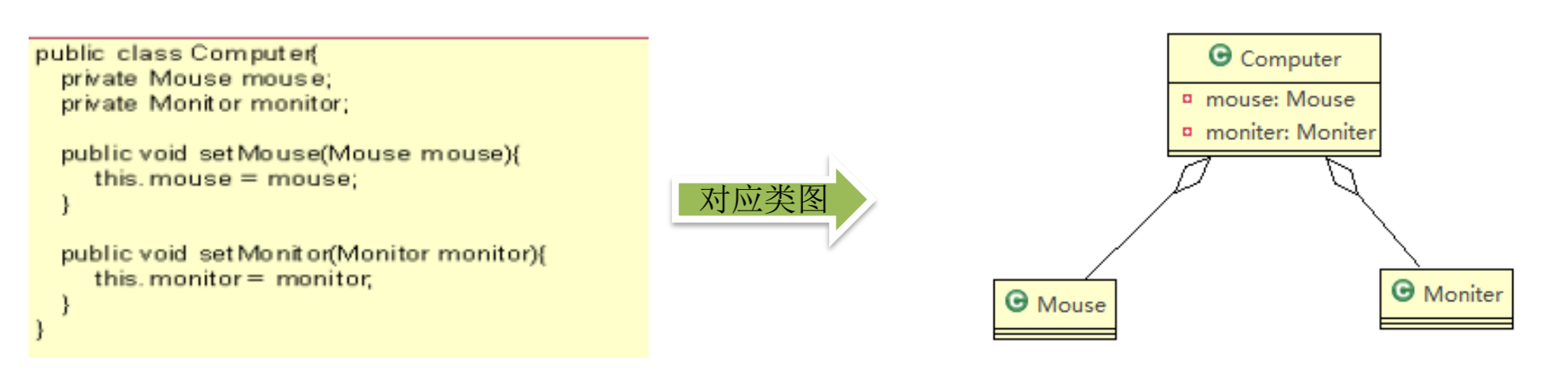

类图-聚合关系(Aggregation)

聚合关系表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

类图-组合关系(Composition)

也是整体与部分的关系，但是整体与部分不可以分开。
