项目代码已托管到github，地址见：https://github.com/ybqdren/BygjRace-DataShowChart

- 一、起步-新建项目

配置环境

1.新建Python项目 命名为01_MyFlaskTest

2.在Teminal中安装pipenv

  1. pip install pipenv

3.创建当前项目空间的虚拟环境

  1. pipenv install

4.激活虚拟环境

  1. pipenv shell

在teminal中执行上述指令，会返现项目路径前出现’(虚拟环境名称)$’类似字段。

这表明Pipenv已经为我们的项目激活了虚拟环境的子shell，此时虚拟环境表示已经激活成功了

安装三方包

1.安装flask

  1. pipenv install flask

2.安装flask-sqlalchemy

  1. pipenv install flask-sqlalchemy

3,安装Jinja2

  1. pipenv install jinja2

4.安装flask-mysqldb（sqlalchemy连接mysql数据库必须）

  1. pipenv install mysqldb

5.安装flask-migrate

  1. pipenv install flask-migrate

6.安装flask-script

  1. pipenv install flask-script

7.安装SQLAlchemy

  1. pipenv install SQLAlchemy

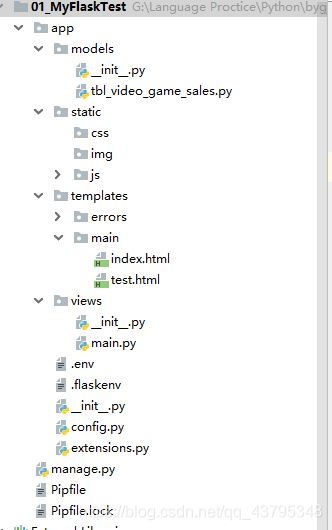

按照目录规范添加目录

如图：
Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图1

-二、开始编码

Flask实例对象准备

1.定义flask app实例创建工厂函数

app/init.py

  1. def create_app(app_name):
  2.     app = Flask(app_name)
  3.     return app

2.在工厂函数中装配db

app/extensions.py

  1. from flask_sqlalchemy import SQLAlchemy
  2. from flask import Flask
  4. #创建对象
  5. db = SQLAlchemy()
  7. #初始化
  8. def config_extensions(app):
  9.     db.init_app(app)

app/config.py

  1. import os
  3. class Config():
  4.     SQLALCHEMY_DATABASE_URI = 'mysql://root:666666@127.0.0.1:3306/race_flask'
  5.     SQLALCHEMY_TRACK_MODIFICATIONS = True
  6.     SQLALCHEMY_ECHO = True

app/init.py

  1. def create_app(app_name):
  2.     app = Flask(app_name)
  3.     app.config.from_object(Config)
  4.     config_extensions(app)  #装配SQLAlchemy对象 db
  5.     return app

蓝图准备

1.创建蓝图实例对象

app/views/main.py

  1. from flask import Blueprint
  3. # 创建蓝图
  4. main_print = Blueprint('main_print',__name__)

2.提供蓝本注册函数

app/veiws/main/init.py

  1. from .main import main_print
  3. # 封装
  4. DEFAULT_BLUEPRINT = {
  5.     (main_print,'')
  6. }
  8. #蓝图注册
  9. def config_blueprint(app):
  10.     for blueprint,prefix in DEFAULT_BLUEPRINT:
  11.         app.register_blueprint(blueprint,prefix=prefix)

前端页面准备

1.echarts文件构建下载

  1. https://echarts.apache.org/zh/builder.html

2.前端显示页面准备

app/templates/main/index.html

  1. <!DOCTYPE html>
  2. <html lang="en">
  3. <head>
  4.     <meta charset="UTF-8">
  5.     <title>数据可视化展示页面</title>
  6.     <script src="/static/js/echarts.min.js"></script>
  7. </head>
  8. <body>
  10. </body>
  11. </html>

3.蓝图中构建视图函数

app.views.main.py

  1. from flask import render_template
  3. @main_print.route('/index')
  4. def index():
  5.     return render_template('/main/index.html')

- 三、数据与模型类

模型类

app/modles/tbl_video_game_sales.py

  1. from app.extensions import db
  3. class Tbl_Video_Game_Sales(db.Model):
  4.     __tablename__ = 't_video_game_sales'
  5.     Rank = db.Column(db.String(255),primary_key=True)   #销售排名
  6.     Name = db.Column(db.String(255))     #游戏名称
  7.     Platform = db.Column(db.String(255))    #该游戏发布平台
  8.     Year = db.Column(db.Integer)    #发布年份（1980-2016）
  9.     Genre = db.Column(db.String(255))   #游戏类型
  10.     Publisher = db.Column(db.String(255))    #出版公司
  11.     NA_Sales = db.Column(db.DECIMAL(255,2))  #北美区域销量（以百万为单位计数）
  12.     EU_Sales = db.Column(db.DECIMAL(255,2))  #欧美区域销量（以百位为单位计数）
  13.     JP_Sales = db.Column(db.DECIMAL(255,2))  #日本区域销量（以百位为单位计数）
  14.     Other_Sales = db.Column(db.DECIMAL(255,2))   #其他国家销量（以百位为单位计数）
  15.     Global_Sales = db.Column(db.DECIMAL(255,2))   #全球销量（以百位为单位计数）

app/models/init.py

  1. from .tbl_video_game_sales import Tbl_Video_Game_Sales

数据迁移

1.创建迁移仓库

创建数据迁移对象

app/extensions.py

  1. from flask_sqlalchemy import SQLAlchemy
  2. from flask import Flask
  3. from flask_migrate import Migrate,MigrateCommand
  6. #创建对象
  7. db = SQLAlchemy()
  8. migrate = Migrate()
  10. #初始化
  11. def config_extensions(app):
  12.     db.init_app(app)
  13.     migrate.init_app(app,db)

manager.py

  1. from app import create_app
  2. from app.views import config_blueprint
  3. from flask_script import Manager
  4. from flask_migrate import MigrateCommand
  6. app = create_app('app')
  7. config_blueprint(app)
  8. manager = Manager(app)
  9. manager.add_command('db',MigrateCommand)#使用 MigrateCommand类使用db命令附加
  11. if __name__ == '__main__':
  12.     manager.run()

Terminal上输入

  1. python manage.py db init

flask-migrate会为我们生成一个迁移文件夹
Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图2

2.创建迁移脚本

  1. python manage.py db migrate

使用migrate子命令可以自动生成迁移脚本
Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图3

ORM模型映射

此处参考：https://flask-sqlalchemy.palletsprojects.com/en/2.x/contexts/

当前步骤在Python Console中完成

1.导入工厂函数创建Flask实例对象

  1. from app import create_app
  2. app = create_app('app')

2.设置应用上下文（重要！）

  1. app.app_context().push()

如果此处不推送上下文，会报错：No application found. Either work inside a view function or push an application context.

3.导入实例化的SQLAlchemy对象db，并绑定app

  1. from app.extensions import db
  2. db.init_app(app)

此时查看db对象，就会发现已经成功绑定了flask实例对象，并成功读取到配置信息

Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图4

4.导入orm模型类

  1. from app.models import Tbl_Video_Game_Sales

5.执行db.create_all()指令

  1. db.create_all()
  2. db.session.commit()

6.测试orm模型映射是否成功

  1. Tbl_Video_Game_Sales.query.all()[:2]

查询结果
Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图5

- 四、数据可视化

建立页面模板 ‘base.html’

app/templates/base.html

  1. <!DOCTYPE html>
  2. <html lang="en">
  3. <head>
  4.     <meta charset="UTF-8">
  5.     <title>{% block head_title%}{% endblock head_title%}</title>
  6.     <script src="/static/js/echarts.min.js"></script>
  7.     <style>
  8.         #main{
  9.             width: 1000px;
  10.             height: 500px;
  11.             margin-left: auto;
  12.             margin-right: auto;
  13.             margin-top:20px;
  14.         }
  16.         #content-id{
  17.             text-align: center;
  18.             font-size: 30px;
  19.             padding-top: 20px;
  20.         }
  21.     </style>
  22. </head>
  23.     {% block content%}
  24.     {% endblock content%}
  25. </html>

导入模型类

  1. from app.models import Tbl_Video_Game_Sales

开启调试模式

  1. from flask_script import Server
  2. manager.add_command("runserver",Server(use_debugger=True))

1.柱状图

柱形图 -> 同一对象不对维度份额比较

视图函数

  1. @main_print.route('/charts/bar')
  2. def charts_bar():
  3.     game_sale = Tbl_Video_Game_Sales.query.first()
  4.     return  render_template('/main/bar-chart.html',game_sale = game_sale)

页面

  1. {% extends 'base.html'%}
  3. {% block head_title %}
  4. 数据可视化展示-柱状图
  5. {% endblock head_title%}
  7. {% block content %}
  8.     <body>
  9.         <div id="content-id">柱状图-bar</div>
  10.         <div id="main"></div>
  11.         <script type="text/javascript">
  12.             var barChart = echarts.init(document.getElementById('main'));
  14.             var option = {
  15.                 title: {
  16.                     text: '{{game_sale.Name}}各区域销量',
  17.                     subtext: '单位：百万'
  18.                 },
  19.                 tooltip:{},
  20.                 xAxis: {
  21.                     data: ["北美","欧美","日本","其他国家"]
  22.                 },
  23.                 yAxis: {
  24.                     type:'value'
  25.                 },
  26.                 series: [{
  27.                     name: '销量',
  28.                     type: 'bar',
  29.                     data: [{{game_sale.NA_Sales}}, {{game_sale.EU_Sales}}, {{game_sale.jp_Sales}}, {{game_sale.Other_Sales}}]
  30.                 }]
  31.             };
  33.             barChart.setOption(option);
  34.         </script>
  35.     </body>
  36. {% endblock content %}

Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图6

2.折线图

数据i变化趋势

视图函数

  1. @main_print.route('/charts/line')
  2. def charts_line():
  3.     game = dict()
  4.     for y in range(1999,2011,1):
  5.         count = Tbl_Video_Game_Sales.query.filter(Tbl_Video_Game_Sales.Year == y).count()
  6.         game[y] = count
  7.     return render_template('/main/line-chart.html',game = game)

页面

  1. {% extends 'base.html'%}
  3. {% block head_title%}
  4. 数据可视化展示-折线图
  5. {% endblock %}
  7. {% block content %}
  8.     <body>
  9.         <div id="content-id">折线图-line</div>
  10.         <div id="main"></div>
  11.     </body>
  12.     <script>
  13.         var line_chart = echarts.init(document.getElementById('main'));
  14.         var option = {
  15.             title:{
  16.                 text:'2000年~2010年发行游戏数量增长趋势',
  17.                 subtext:'单位：个'
  18.             },
  19.             tooltip:{},
  20.             xAxis:{
  21.                 type:'category',
  22.                 data:[{%for g in game%}'{{ g }}',{% endfor %}]
  23.             },
  24.             yAxis:{},
  25.             series:[{
  26.                 type:'line',
  27.                 data:[{% for g in game%}{{game[g]}},{% endfor %}]
  28.             }]
  29.         };
  31.         line_chart.setOption(option);
  32.     </script>
  33. {% endblock %}

Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图7

3.双图表切换（折线/柱）

视图函数

  1. @main_print.route('/charts/changeView')
  2. def change_View():
  3.     game_sale = Tbl_Video_Game_Sales.query.order_by(Tbl_Video_Game_Sales.Global_Sales.desc()).first()
  4.     return render_template('/main/changeView-chart.html',game_sale = game_sale)

页面

  1. {% extends 'base.html' %}
  3. {% block head_title%}
  4. 图像切换-折线图/柱状图
  5. {% endblock head_title%}
  7. {% block content %}
  8.     <body>
  9.         <div id="content-id">折线图/柱形图-line/bar</div>
  10.         <div id="main"></div>
  11.     </body>
  12.     <script>
  14.         my_chart = echarts.init(document.getElementById('main'));
  16.         var option = {
  17.             title:{
  18.                 text:'一个简单的折/柱切换图',
  19.             },
  20.             tooltip:{
  21.                 trigger:'item'
  22.             },
  23.             toolbox:{
  24.                 feature:{
  25.                     magicType:{
  26.                         type:['line','bar']
  27.                     }
  28.                 }
  29.             },
  30.             xAxis:{
  31.                 type:'category',
  32.                 data:["北美","欧美","日本","其他国家"]
  33.             },
  34.             yAxis: {},
  35.             series:[{
  36.                 type:'line',
  37.                 data: [{{game_sale.NA_Sales}}, {{game_sale.EU_Sales}}, {{game_sale.jp_Sales|default('3.5')}}, {{game_sale.Other_Sales}}]
  38.             }]
  39.         };
  41.         my_chart.setOption(option);
  43.     </script>
  44. {% endblock content %}

Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图8

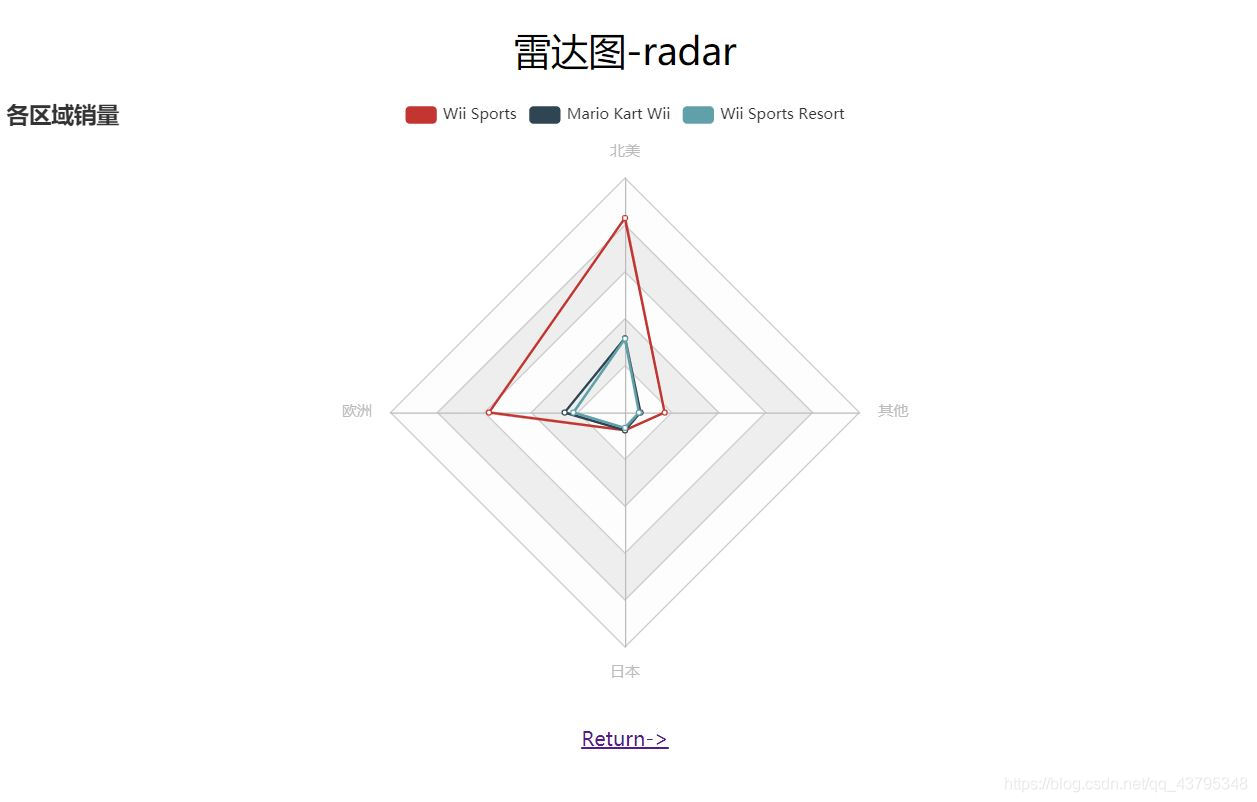

4.雷达图

多维度数据展示

视图函数

  1. @main_print.route('/charts/radar')
  2. def charts_radar():
  3.     game = Tbl_Video_Game_Sales.query.filter(Tbl_Video_Game_Sales.Platform == 'Wii').all()[:3]
  4.     return render_template('/main/radar-chart.html',game = game)

页面

  1. {% extends 'base.html'%}
  3. {% block head_title %}
  4. 数据可视化展示-雷达图
  5. {% endblock head_title %}
  7. {% block content %}
  8. <body>
  9.     <div id="content-id">雷达图-radar</div>
  10.     <div id="main"></div>
  12.     <script>
  13.         var na_sales = [{% for g in game%}{{ g.NA_Sales }},{% endfor %}];    //北美地区销量
  14.         var eu_sales = [{% for g in game %}{{ g.EU_Sales }},{% endfor %}];    //欧美地区销量
  15.         var jp_sales = [{% for g in game %}{{ g.JP_Sales }},{% endfor %}];      //日本地区销量
  16.         var other_sales = [{% for g in game%}{{ g.Other_Sales }},{% endfor %}];   //其他地区销量
  18.         var radar_chart = echarts.init(document.getElementById('main'));
  20.         var option = {
  21.             title:{
  22.                 text:'各区域销量'
  23.             },
  24.             tooltip:{},
  25.             legend:{
  26.                 data:[{% for g in game %}'{{ g.Name }}',{% endfor %}],
  27.             },
  28.             radar:{
  29.                 indicator:[
  30.                     {name:'北美',max:50},
  31.                     {name:'欧洲',max:50},
  32.                     {name:'日本',max:50},
  33.                     {name:'其他',max:50}
  34.                 ]
  35.             },
  36.             series: [{
  37.                 type:'radar',
  38.                 data:[
  39.                     {% for g in game%}
  40.                     {
  41.                         value:[na_sales[{{ loop.index }}-1],eu_sales[{{ loop.index }}-1],jp_sales[{{ loop.index }}-1],other_sales[{{ loop.index }}-1]],
  42.                         name:'{{ g.Name }}'
  43.                     },
  44.                     {% endfor %}
  45.                 ]
  46.             }]
  47.         };
  49.         radar_chart.setOption(option);
  50.     </script>
  51. </body>
  52. {% endblock content %}

Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图9

5.饼图

同一对象组成展示

视图函数

  1. @main_print.route('/charts/pie')
  2. def charts_pie():
  3.     game = Tbl_Video_Game_Sales.query.filter(Tbl_Video_Game_Sales.Platform == 'PS3').order_by(Tbl_Video_Game_Sales.Global_Sales.desc()).all()[:10]
  4.     return render_template('/main/pie-chart.html',game = game)

页面

  1. {% extends 'base.html' %}
  3. {% block head_title%}
  4. 数据可视化展示-饼图
  5. {% endblock head_title%}
  7. {% block content %}
  8. <body>
  9.     <div id="content-id">饼图-pie</div>
  10.     <div id="main"></div>
  12.     <script>
  13.         var na_sales = [{% for g in game %}{{ g.NA_Sales}},{% endfor %}];
  14.         var eu_sales = [{% for g in game %}{{g.EU_Sales}},{% endfor %}];
  15.         var jp_sales = [{% for g in game %}{{g.JP_Sales}},{% endfor %}];
  16.         var other_sales = [{% for g in game %}{{g.Other_Sales}},{% endfor %}];
  18.         var avg_na =eval( na_sales.join("+"));
  19.         var avg_eu = eval(eu_sales.join("+"));
  20.         var avg_jp = eval(jp_sales.join("+"));
  21.         var avg_other = eval(other_sales.join("+"));
  23.         var pie_chart = echarts.init(document.getElementById('main'));
  24.         var option = {
  25.             title:{
  26.                 text:'PS3平台游戏销量区域份额',
  27.                 subtext:'摘取销量前十游戏数据'
  28.             },
  29.             tooltip:{
  30.                 formatter:'【{b}区域销量】 <br/> {c}百万份({d}%)'
  31.             },
  32.             legend:{
  33.                 data:['北欧','欧洲','日本','其他']
  34.             },
  35.             series:[
  36.                 {
  37.                     type:'pie',
  38.                     radius:['25%','50%'],
  39.                     data:[
  40.                         {value:avg_na,name:'北欧'},
  41.                         {value:avg_eu,name:'欧洲'},
  42.                         {value:avg_jp,name:'日本'},
  43.                         {value:avg_other,name:'其他'}
  44.                     ]
  45.                 }
  46.             ]
  47.         };
  48.         pie_chart.setOption(option);
  50.     </script>
  51. </body>
  52. {% endblock content %}

Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图10

6.南丁格尔图（玫瑰图）

比饼图更直观

视图函数

  1. @main_print.route('/charts/rosePie')
  2. def charts_rosePie():
  3.     game = Tbl_Video_Game_Sales.query.filter(Tbl_Video_Game_Sales.Platform == 'PS3').order_by(Tbl_Video_Game_Sales.Global_Sales.desc()).all()[:10]
  4.     return render_template('/main/rosePie-chart.html',game = game)

页面

  1. {% extends 'base.html' %}
  3. {% block head_title%}
  4. 数据可视化展示-南丁格尔图
  5. {% endblock head_title%}
  7. {% block content %}
  8. <body>
  9.     <div id="content-id">南丁格尔图-rosePie</div>
  10.     <div id="main"></div>
  12.     <script>
  13.         var na_sales = [{% for g in game %}{{ g.NA_Sales}},{% endfor %}];
  14.         var eu_sales = [{% for g in game %}{{g.EU_Sales}},{% endfor %}];
  15.         var jp_sales = [{% for g in game %}{{g.JP_Sales}},{% endfor %}];
  16.         var other_sales = [{% for g in game %}{{g.Other_Sales}},{% endfor %}];
  18.         var avg_na =eval( na_sales.join("+"));
  19.         var avg_eu = eval(eu_sales.join("+"));
  20.         var avg_jp = eval(jp_sales.join("+"));
  21.         var avg_other = eval(other_sales.join("+"));
  23.         var pie_chart = echarts.init(document.getElementById('main'));
  24.         var option = {
  25.             title:{
  26.                 text:'PS3平台游戏销量区域份额',
  27.                 subtext:'摘取销量前十游戏数据'
  28.             },
  29.             tooltip:{
  30.                 formatter:'【{b}区域销量】 <br/> {c}百万份({d}%)'
  31.             },
  32.             legend:{
  33.                 data:['北欧','欧洲','日本','其他']
  34.             },
  35.             series:[
  36.                 {
  37.                     type:'pie',
  38.                     radius:['25%','50%'],
  39.                     data:[
  40.                         {value:avg_na,name:'北欧'},
  41.                         {value:avg_eu,name:'欧洲'},
  42.                         {value:avg_jp,name:'日本'},
  43.                         {value:avg_other,name:'其他'}
  44.                     ],
  45.                     roseType:'radius'   //area
  46.                 }
  47.             ]
  48.         };
  49.         pie_chart.setOption(option);
  51.     </script>
  52. </body>
  53. {% endblock content %}

Echarts | 从0开始搭建Flask-Echarts数据可视化项目 - 图11

- 项目启动

  1. python manage.py runserver
