4. 本地消息表：最终一致性

方案简介

本地消息表的方案最初是由 eBay 提出，核心思路是将分布式事务拆分成本地事务进行处理。

方案通过在事务主动发起方额外新建事务消息表，事务发起方处理业务和记录事务消息在本地事务中完成，轮询事务消息表的数据发送事务消息，事务被动方基于消息中间件消费事务消息表中的事务。

这样设计可以避免”业务处理成功 + 事务消息发送失败”，或”业务处理失败 + 事务消息发送成功”的棘手情况出现，保证 2 个系统事务的数据一致性。

处理流程

下面把分布式事务最先开始处理的事务方称为事务主动方，在事务主动方之后处理的业务内的其他事务称为事务被动方。

为了方便理解，下面继续以电商下单为例进行方案解析，这里把整个过程简单分为扣减库存，订单创建 2 个步骤。

库存服务和订单服务分别在不同的服务器节点上，其中库存服务是事务主动方，订单服务是事务被动方。

事务的主动方需要额外新建事务消息表，用于记录分布式事务的消息的发生、处理状态。

整个业务处理流程如下：

步骤1：事务主动方处理本地事务。

事务主动方在本地事务中处理业务更新操作和写消息表操作。上面例子中库存服务阶段在本地事务中完成扣减库存和写消息表(图中 1、2)。

步骤 2：事务主动方通过消息中间件，通知事务被动方处理事务通知事务待消息。

消息中间件可以基于 Kafka、RocketMQ 消息队列，事务主动方主动写消息到消息队列，事务消费方消费并处理消息队列中的消息。

上面例子中，库存服务把事务待处理消息写到消息中间件，订单服务消费消息中间件的消息，完成新增订单（图中 3 - 5）。

步骤 3：事务被动方通过消息中间件，通知事务主动方事务已处理的消息。

上面例子中，订单服务把事务已处理消息写到消息中间件，库存服务消费中间件的消息，并将事务消息的状态更新为已完成(图中 6 - 8)。

为了数据的一致性，当处理错误需要重试，事务发送方和事务接收方相关业务处理需要支持幂等。

具体保存一致性的容错处理如下：

• 当步骤 1 处理出错，事务回滚，相当于什么都没发生。
• 当步骤 2、步骤 3 处理出错，由于未处理的事务消息还是保存在事务发送方，事务发送方可以定时轮询为超时消息数据，再次发送到消息中间件进行处理。事务被动方消费事务消息重试处理。
• 如果是业务上的失败，事务被动方可以发消息给事务主动方进行回滚。
• 如果多个事务被动方已经消费消息，事务主动方需要回滚事务时需要通知事务被动方回滚。

方案总结

方案的优点如下：

• 从应用设计开发的角度实现了消息数据的可靠性，消息数据的可靠性不依赖于消息中间件，弱化了对 MQ 中间件特性的依赖。
• 方案轻量，容易实现。

缺点如下：

• 与具体的业务场景绑定，耦合性强，不可公用。
• 消息数据与业务数据同库，占用业务系统资源。
• 业务系统在使用关系型数据库的情况下，消息服务性能会受到关系型数据库并发性能的局限。

5. MQ 事务：最终一致性

方案简介

基于 MQ 的分布式事务方案其实是对本地消息表的封装，将本地消息表基于 MQ 内部，其他方面的协议基本与本地消息表一致。

处理流程

下面主要基于 RocketMQ 4.3 之后的版本介绍 MQ 的分布式事务方案。

在本地消息表方案中，保证事务主动方发写业务表数据和写消息表数据的一致性是基于数据库事务，RocketMQ 的事务消息相对于普通 MQ，相对于提供了 2PC 的提交接口，方案如下：

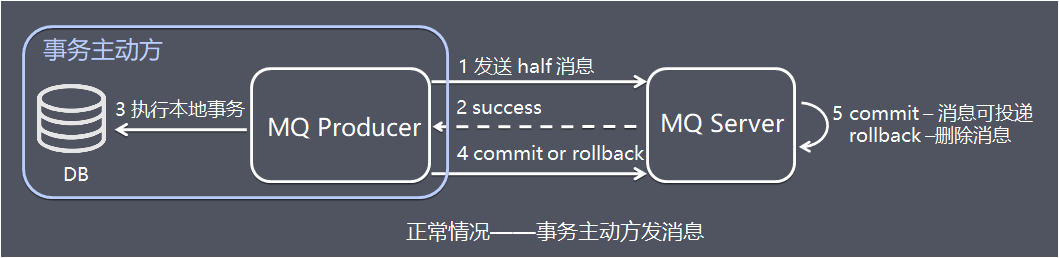

正常情况：事务主动方发消息

这种情况下，事务主动方服务正常，没有发生故障，发消息流程如下：

• 图中 1：发送方向 MQ 服务端(MQ Server)发送 half 消息。
• 图中 2：MQ Server 将消息持久化成功之后，向发送方 ack 确认消息已经发送成功。
• 图中 3：发送方开始执行本地事务逻辑。
• 图中 4：发送方根据本地事务执行结果向 MQ Server 提交二次确认（commit 或是 rollback）。
• 图中 5：MQ Server 收到 commit 状态则将半消息标记为可投递，订阅方最终将收到该消息；MQ Server 收到 rollback 状态则删除半消息，订阅方将不会接受该消息。

异常情况：事务主动方消息恢复

在断网或者应用重启等异常情况下，图中 4 提交的二次确认超时未到达 MQ Server，此时处理逻辑如下：

• 图中 5：MQ Server 对该消息发起消息回查。
• 图中 6：发送方收到消息回查后，需要检查对应消息的本地事务执行的最终结果。
• 图中 7：发送方根据检查得到的本地事务的最终状态再次提交二次确认。
• 图中 8：MQ Server基于 commit/rollback 对消息进行投递或者删除。

介绍完 RocketMQ 的事务消息方案后，由于前面已经介绍过本地消息表方案，这里就简单介绍 RocketMQ 分布式事务：

事务主动方基于 MQ 通信通知事务被动方处理事务，事务被动方基于 MQ 返回处理结果。

如果事务被动方消费消息异常，需要不断重试，业务处理逻辑需要保证幂等。

如果是事务被动方业务上的处理失败，可以通过 MQ 通知事务主动方进行补偿或者事务回滚。

方案总结

相比本地消息表方案，MQ 事务方案优点是：

• 消息数据独立存储 ，降低业务系统与消息系统之间的耦合。
• 吞吐量由于使用本地消息表方案。

缺点是：

• 一次消息发送需要两次网络请求(half 消息 + commit/rollback 消息) 。
• 业务处理服务需要实现消息状态回查接口。

6. Saga 事务：最终一致性

方案简介

Saga 事务源于 1987 年普林斯顿大学的 Hecto 和 Kenneth 发表的如何处理 long lived transaction（长活事务）论文。

Saga 事务核心思想是将长事务拆分为多个本地短事务，由 Saga 事务协调器协调，如果正常结束那就正常完成，如果某个步骤失败，则根据相反顺序一次调用补偿操作。

处理流程

Saga 事务基本协议如下：

• 每个 Saga 事务由一系列幂等的有序子事务(sub-transaction) Ti 组成。
• 每个 Ti 都有对应的幂等补偿动作 Ci，补偿动作用于撤销 Ti 造成的结果。

可以看到，和 TCC 相比，Saga 没有“预留”动作，它的 Ti 就是直接提交到库。

下面以下单流程为例，整个操作包括：创建订单、扣减库存、支付、增加积分。

Saga 的执行顺序有两种，如上图：

• 事务正常执行完成：T1, T2, T3, …, Tn，例如：扣减库存(T1)，创建订单(T2)，支付(T3)，依次有序完成整个事务。

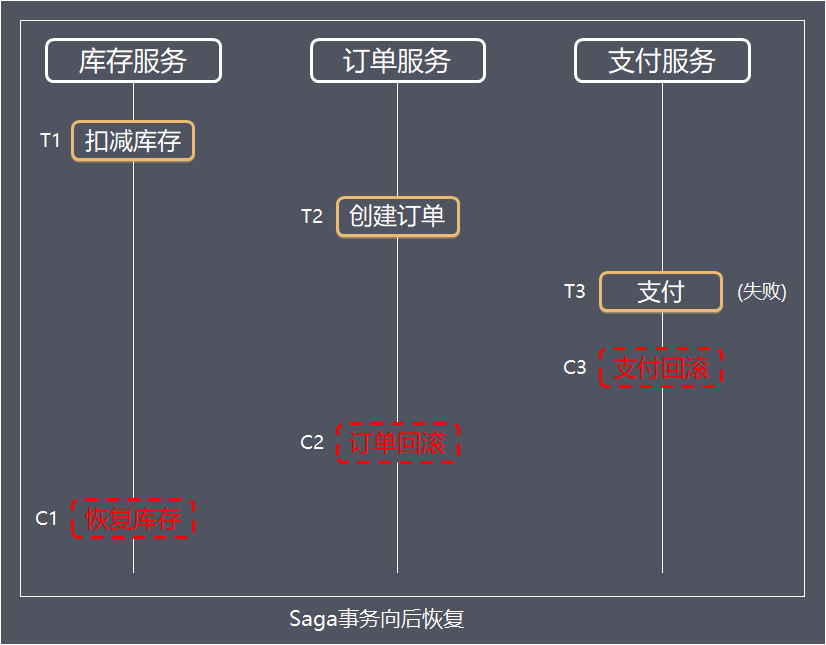

• 事务回滚：T1, T2, …, Tj, Cj,…, C2, C1，其中 0 < j < n，例如：扣减库存(T1)，创建订单(T2)，支付(T3，支付失败)，支付回滚(C3)，订单回滚(C2)，恢复库存(C1)。

  Saga 定义了两种恢复策略：

向前恢复（forward recovery）：对应于上面第一种执行顺序，适用于必须要成功的场景，发生失败进行重试，执行顺序是类似于这样的：T1, T2, …, Tj(失败), Tj(重试),…, Tn，其中j是发生错误的子事务(sub-transaction)。该情况下不需要Ci。

向后恢复（backward recovery）：对应于上面提到的第二种执行顺序，其中 j 是发生错误的子事务(sub-transaction)，这种做法的效果是撤销掉之前所有成功的子事务，使得整个 Saga 的执行结果撤销。

Saga 事务常见的有两种不同的实现方式：

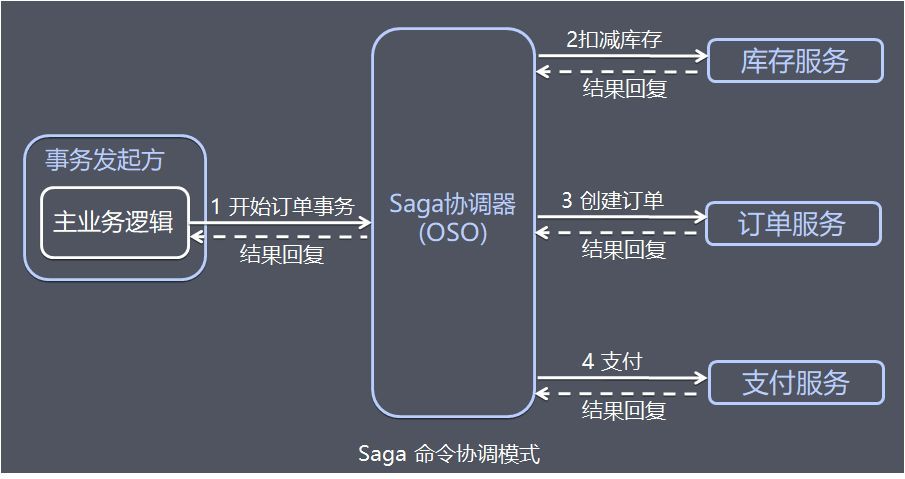

①命令协调（Order Orchestrator）：中央协调器负责集中处理事件的决策和业务逻辑排序。

中央协调器（Orchestrator，简称 OSO）以命令/回复的方式与每项服务进行通信，全权负责告诉每个参与者该做什么以及什么时候该做什么。

以电商订单的例子为例：

• 事务发起方的主业务逻辑请求 OSO 服务开启订单事务
• OSO 向库存服务请求扣减库存，库存服务回复处理结果。
• OSO 向订单服务请求创建订单，订单服务回复创建结果。
• OSO 向支付服务请求支付，支付服务回复处理结果。
• 主业务逻辑接收并处理 OSO 事务处理结果回复。

中央协调器必须事先知道执行整个订单事务所需的流程(例如通过读取配置)。如果有任何失败，它还负责通过向每个参与者发送命令来撤销之前的操作来协调分布式的回滚。

基于中央协调器协调一切时，回滚要容易得多，因为协调器默认是执行正向流程，回滚时只要执行反向流程即可。

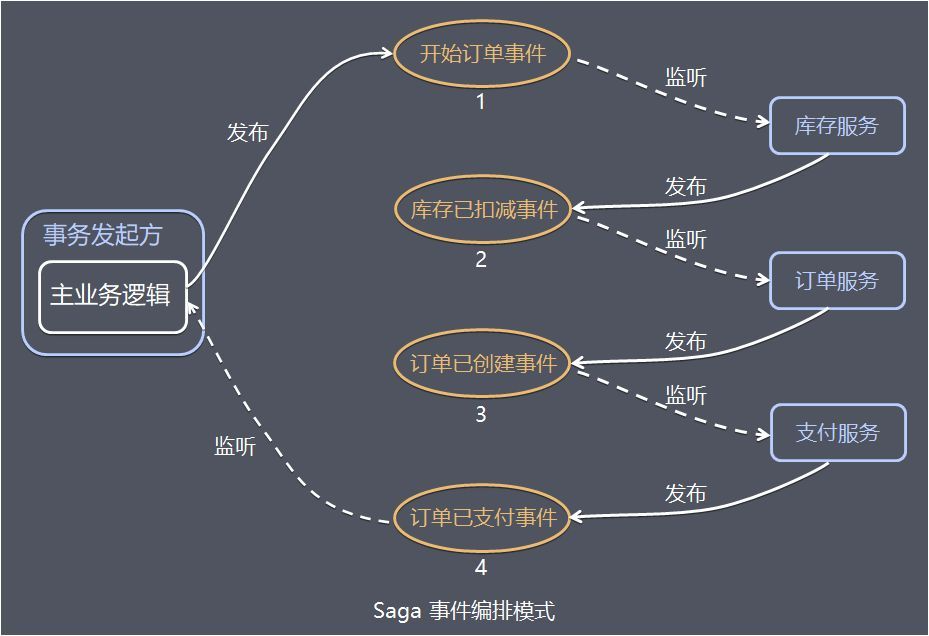

②事件编排（Event Choreography0）：没有中央协调器（没有单点风险）时，每个服务产生并观察其他服务的事件，并决定是否应采取行动。

在事件编排方法中，第一个服务执行一个事务，然后发布一个事件。该事件被一个或多个服务进行监听，这些服务再执行本地事务并发布（或不发布）新的事件。

当最后一个服务执行本地事务并且不发布任何事件时，意味着分布式事务结束，或者它发布的事件没有被任何 Saga 参与者听到都意味着事务结束。

以电商订单的例子为例：

• 事务发起方的主业务逻辑发布开始订单事件。
• 库存服务监听开始订单事件，扣减库存，并发布库存已扣减事件。
• 订单服务监听库存已扣减事件，创建订单，并发布订单已创建事件。
• 支付服务监听订单已创建事件，进行支付，并发布订单已支付事件。
• 主业务逻辑监听订单已支付事件并处理。

事件/编排是实现 Saga 模式的自然方式，它很简单，容易理解，不需要太多的代码来构建。如果事务涉及 2 至 4 个步骤，则可能是非常合适的。

方案总结

命令协调设计的优点如下：

• 服务之间关系简单，避免服务之间的循环依赖关系，因为 Saga 协调器会调用 Saga 参与者，但参与者不会调用协调器。
• 程序开发简单，只需要执行命令/回复(其实回复消息也是一种事件消息)，降低参与者的复杂性。
• 易维护扩展，在添加新步骤时，事务复杂性保持线性，回滚更容易管理，更容易实施和测试。

命令协调设计缺点如下：

• 中央协调器容易处理逻辑容易过于复杂，导致难以维护。
• 存在协调器单点故障风险。

事件/编排设计优点如下：

• 避免中央协调器单点故障风险。
• 当涉及的步骤较少服务开发简单，容易实现。

事件/编排设计缺点如下：

• 服务之间存在循环依赖的风险。
• 当涉及的步骤较多，服务间关系混乱，难以追踪调测。

值得补充的是，由于 Saga 模型中没有 Prepare 阶段，因此事务间不能保证隔离性。

当多个 Saga 事务操作同一资源时，就会产生更新丢失、脏数据读取等问题，这时需要在业务层控制并发，例如：在应用层面加锁，或者应用层面预先冻结资源。

总结

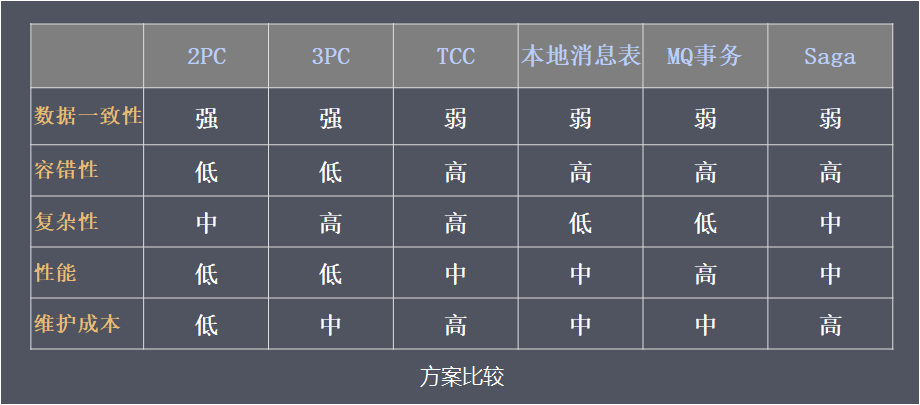

各方案使用场景

介绍完分布式事务相关理论和常见解决方案后，最终的目的在实际项目中运用，因此，总结一下各个方案的常见的使用场景：

• 2PC/3PC：依赖于数据库，能够很好的提供强一致性和强事务性，但相对来说延迟比较高，比较适合传统的单体应用，在同一个方法中存在跨库操作的情况，不适合高并发和高性能要求的场景。
• TCC：适用于执行时间确定且较短，实时性要求高，对数据一致性要求高，比如互联网金融企业最核心的三个服务：交易、支付、账务。
• 本地消息表/MQ 事务：都适用于事务中参与方支持操作幂等，对一致性要求不高，业务上能容忍数据不一致到一个人工检查周期，事务涉及的参与方、参与环节较少，业务上有对账/校验系统兜底。
• Saga 事务：由于 Saga 事务不能保证隔离性，需要在业务层控制并发，适合于业务场景事务并发操作同一资源较少的情况。 Saga 相比缺少预提交动作，导致补偿动作的实现比较麻烦，例如业务是发送短信，补偿动作则得再发送一次短信说明撤销，用户体验比较差。Saga 事务较适用于补偿动作容易处理的场景。
