学习lammps编写的第一个简单的例子。参考文献《单晶硅纳米级磨削过程的理论研究》。

一、in文件部分

  1. # 金刚石半径4.5nm，晶格常数3.57
  2. # 单晶硅 x：15nm,y：15nm ,z：15nm
  4. #echo screen #输出调试、仿真到屏幕
  6. ###设定基本参数
  8. units metal #金属类型
  9. dimension 3 #三维
  10. atom_style atomic #无键
  11. boundary f f f #非边界条件
  13. ###生成原子/区域
  14. region box block -200 200 -200 200 -200 200 units box #box区域，长宽高1000的盒子。
  15. create_box 2 box #创建包含两种原子的盒子
  17. lattice diamond 3.57 #金刚石模型，晶格常数3.57
  18. region s1 sphere 60 -35 63 30 units box #区域名称s1 球形区域 球心坐标xyz 球半径4.5 单位与box相同
  19. region s2 block 0 100 -100 0 0 63 units box #区域名s2 长方体区域 xyz的最高最低坐标 单位同box
  20. region se intersect 2 s1 s2 #区域名 联合区域 联合数 联合s1 联合s2
  22. #create_box 2 se #原子类型数目 区域
  24. create_atoms 1 region se units box #原子类型 区域 单位
  26. ###创建多层Si
  27. lattice diamond 5.4
  28. region b1 block  0 120 0 88.23 39.2 58.82 units box
  29. region b2 block  0 120 0 88.23 19.60 39.2 units box
  30. region b3 block  0 120 0 88.23 0 19.60 units box
  31. region b4 union 3 b1 b2 b3
  33. create_atoms 2 region b4 units box
  35. ###设置质量
  36. mass 1 12.0 #C质量12.0g/mol
  37. mass 2 28.0 #Si质量28g/mol
  39. ###分组
  40. group JGS type 1 #将第一类原子归为JGS类
  41. neighbor 2.0 bin #skin距离
  42. neigh_modify every 2 delay 10 check yes exclude group JGS JGS
  43. #在上一次构建list1后20个步长内不进行构建，延时后两个步长才开始构建，并且要满足当某个原子超过skin距离的一般。排除JGS group的相互作用。
  45. group Si type 2 #将2类原子归为JGS类
  46. group layer1 region b1 #将b1归为layer1类（牛顿层）
  47. group layer2 region b2 #恒温层
  48. group layer3 region b3 #固定边界层
  50. ###设置作用势
  51. pair_style tersoff #按tersoff计算相互作用势
  52. pair_coeff * * SiC.tersoff C Si  #两种原子类型，1C，2Si
  53. ###设置计算方法
  54. compute mytemp layer2 temp/com #按temp/com计算恒温层温度
  56. #nve下驰豫
  57. velocity JGS set NULL 0.1667 NULL #JGS组vx设置为1，其余不设置
  58. velocity layer2 create 293 12345 dist gaussian #在293K温度下以12345随机种子赋予layer2，且原子速度按高斯分布
  59. fix 10 JGS nve/noforce #nve：保证系统中原子数量n、体系总体积v和体系总能量e保持不变。noforce：忽略原子力，不更新速度，更新位置。
  61. fix 20 layer1 nve
  62. fix 30 layer2 nve
  63. fix 31 layer2 temp/rescale 1 293 293 1.0 1.0 #基本原理是当温度超出设定温度时，通过缩放的方式调节温度使其达到设定值。
  64. fix_modify 31 temp mytemp
  65. fix 40 layer3 nve/noforce
  67. ###输出体系参数
  68. thermo 200 #每200步输出结果
  69. thermo_style custom step temp c_mytemp ke pe etotal enthalpy #自定义输出格式
  70. thermo_modify lost ignore
  72. ###输出原子参数
  73. dump 3 JGS custom 500 velocity.txt vx vy vz
  74. dump 2 Si custom 1000 Force.txt id x y z fx fy fz
  75. dump 1 all custom 500 C.lammpsstrj id type x y z #dumpID 所有组 自定义输出形式 每一步输出一次 输出坐标xyz
  77. timestep 0.001
  78. run 60000 #run一个步长
  80. write_data C-Si.data #输出data文件
  81. write_restart C-Si.restart

二、ovito轨迹

lammps学习（一）单晶硅纳米磨削 - 图1

三、数据处理

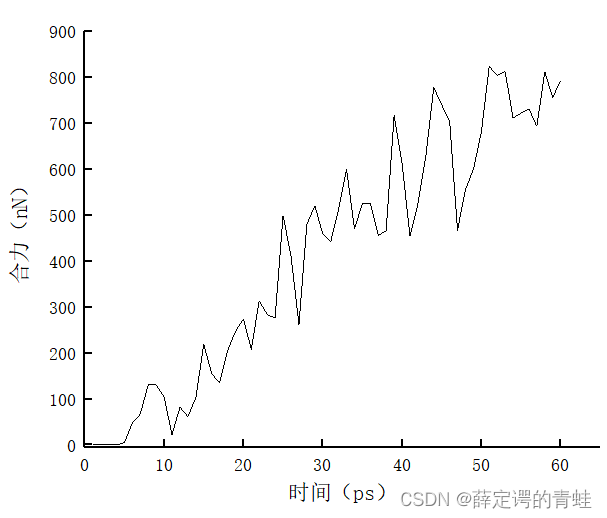

脚本自动化处理还没怎么学，自己手动拉excel将所有Si中所有原子的力求的和输出的受力—时间曲线。
