网络互通场景

云上有各种复杂的网络互通场景，例如：

容器要能访问外网
容器要能访问用户 IDC
容器要能访问云上其他 VPC

实现原理

数据面

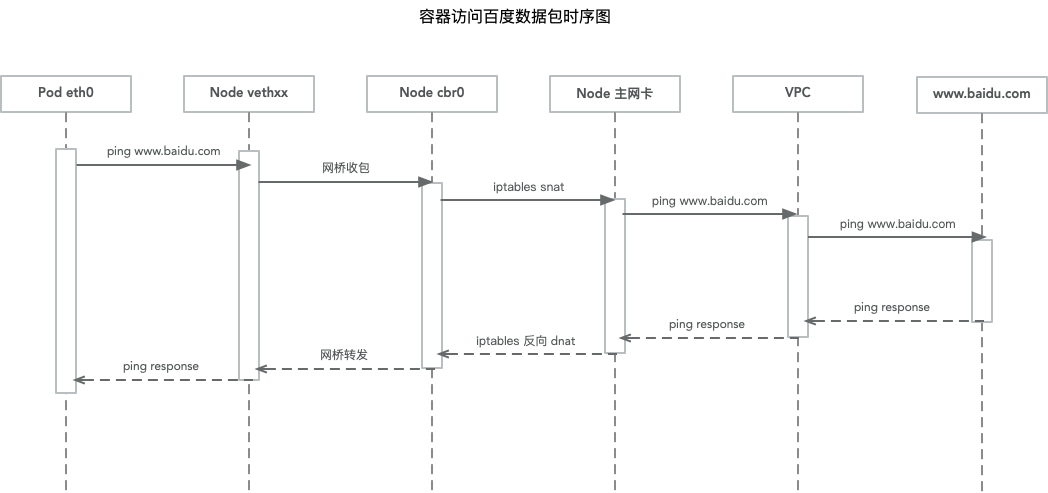

当前的实现是让容器访问外网的数据包 SNAT 为节点 IP 出去，所以容器具备外网访问能力依赖于节点具备外网访问能力。
可以通过给节点分配外网 IP，绑定了弹性公网 IP，绑定 NAT 网关等方式让节点具备外网访问能力。

控制面

当前的实现是容器访问集群网络和 VPC 网络的不走 SNAT，访问其他网段都走 SNAT。
具体 iptables 规则的下发依赖于 ip-masq-agent。

ip-masq-agent 配置

配置示例：
VPC 网络：10.0.0.0/16
集群网络：172.18.0.0/16
# kubectl get cm -n kube-system ip-masq-agent-config -o yaml
apiVersion: v1 data: config: ‘{“NonMasqueradeCIDRs”:[“172.18.0.0/16”,”10.0.0.0/16”],”MasqLinkLocal”:true,”ResyncInterval”:”1m0s”}’ kind: ConfigMap metadata: name: ip-masq-agent-config namespace: kube-system ……

上述配置的意思是：访问目的网络 10.0.0.0/16 和 172.18.0.0/16 不做 SNAT，其他网段都做 SNAT，不对网段 169.254.0.0/16 做特殊处理，同步周期为1分钟。

iptables 具体规则

iptables -t nat -L IP-MASQ-AGENT

Chain IP-MASQ-AGENT (1 references)
target prot opt source destination
RETURN all — anywhere 172.18.0.0/16 / ip-masq-agent: cluster-local traffic should not be subject to MASQUERADE / ADDRTYPE match dst-type !LOCAL
RETURN all — anywhere 10.0.0.0/16 / ip-masq-agent: cluster-local traffic should not be subject to MASQUERADE / ADDRTYPE match dst-type !LOCAL
MASQUERADE all — anywhere anywhere / ip-masq-agent: outbound traffic should be subject to MASQUERADE (this match must come after cluster-local CIDR matches) / ADDRTYPE match dst-type !LOCAL

参考文献

弹性公网 IP：https://cloud.tencent.com/document/product/213/5733
NAT 网关：https://cloud.tencent.com/document/product/215/20079
https://github.com/aws/amazon-vpc-cni-k8s/blob/master/docs/images/ping2external.png
