重做日志「redo log」

redo log是InnoDB存储引擎独有的，它让MySQL有了崩溃恢复的能力。当MySQL实例挂了或崩溃的时候，重启时候，InnoDB存储引擎会redo log日志恢复数据，保证数据的持久性和完整性。
MySQL中数据是以页为单位，在查询一条数据的时候，会从硬盘中把一页数据加载出来，加载出来的数据叫数据页，会被放入缓冲池（Buffer Pool）中。
后续的查询都是先从缓冲池中找，没有命中再去硬盘加载，如此以减少硬盘IO开销，提升性能。
更新表数据的时候，也是如此，发现缓冲池中存在有要更新的数据，就直接在缓冲池中更新，然后会把信息记录在重做日缓存（redo log buffer）中，然后刷盘到redo log文件里。

刷盘时机

InnoDB存储引擎为redo log的刷盘策略提供了innodb_flush_log_at_trx_commit参数，它支持三种策略：

• 0：设置为0的时候，表示每次事务提交时不进行刷盘操作；
  • 这种情况下，如果MySQL挂了或宕机可能会有一秒钟数据的丢失

流程图如下：

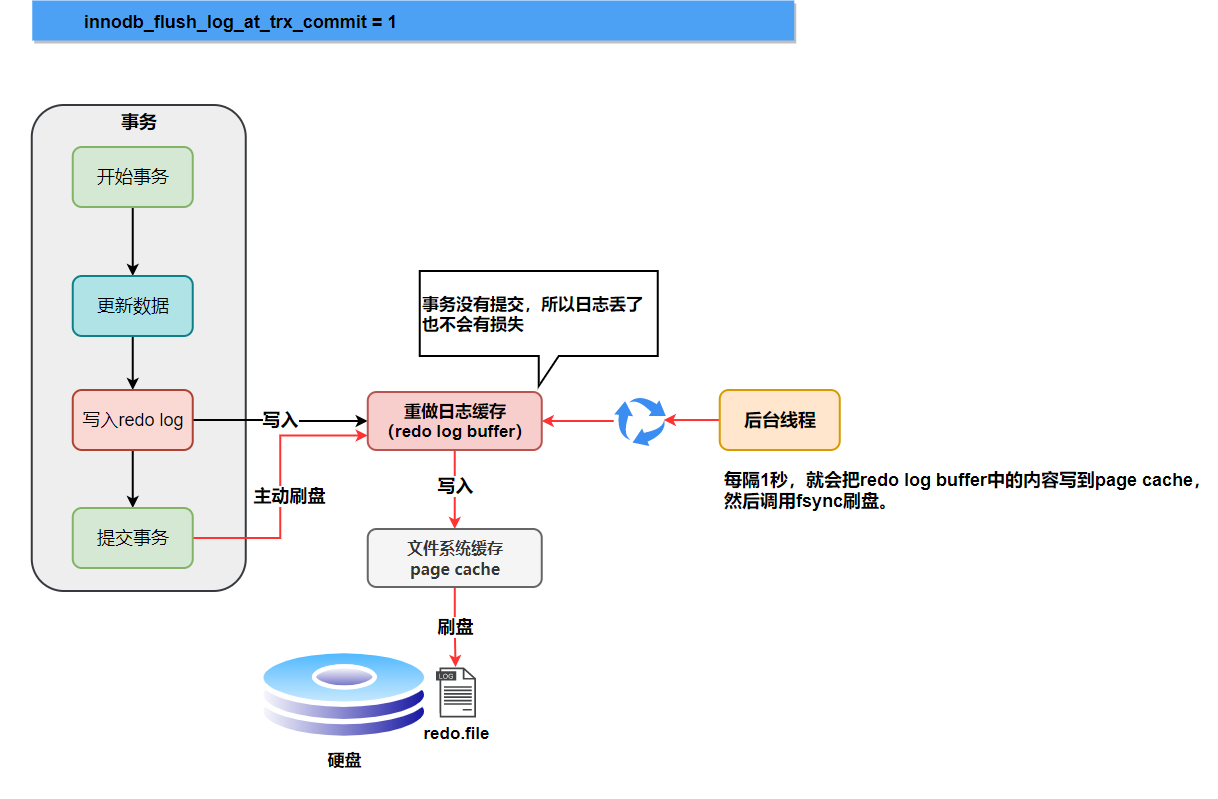

• 1：设置为1的时候，表示每次事务提交时都将进行刷盘操作（默认值）；
  • 只要事务提交成功了，redo log记录就一定在硬盘里，不会有任何数据丢失
  • 如果事务执行期间MySQL挂了或宕机，这部分日志丢了，但是因为事务并未提交，所以并不会有实际上的损失

流程图如下：

• 2：设置为2的时候，表示每次事务提交时都只把redo log buffer内容写进page cache；
  • MySQL挂了不会有任何数据丢失，但是宕机可能会有1秒数据丢失

流程图如下：

innodb_flush_log_at_trx_commit参数默认为1，也就是说当事务提交时会调用fsync对redo log进行刷盘。
另外，InnoDB存储引擎有一个后台线程，每隔一秒，就会把redo log buffer中的内容写到文件系统缓存(page cache)，然后调用fsync刷盘；除此之外，还有一种情况，当redo log buffer占用的空间即将达到innodb_log_buffer_size一半的时候，后台线程也会主动刷盘。
意思就是，可能一个没有提交任何事务的redo log记录，也有可能刷盘。

日志文件组

硬盘上存储的redo log的日志文件不止一个，而是以一个日志文件组的形式出现的，每个的redo日志文件的大小都是一样的。
比如可以配置一组4个文件，每个文件的大小都是1GB，整个redo log日志文件组可以记录4G的内容。

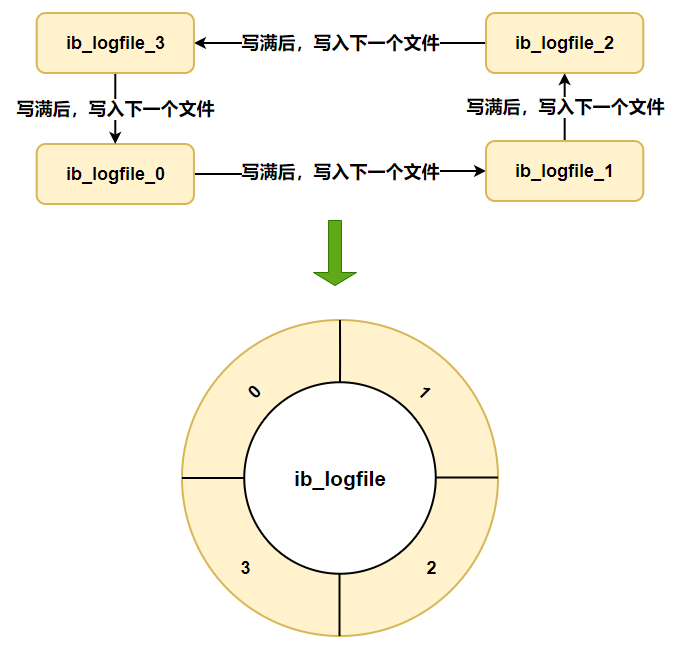

它采用的是环形数组形式，从头开始写，写到末尾又回到头循环写，如下图所示：

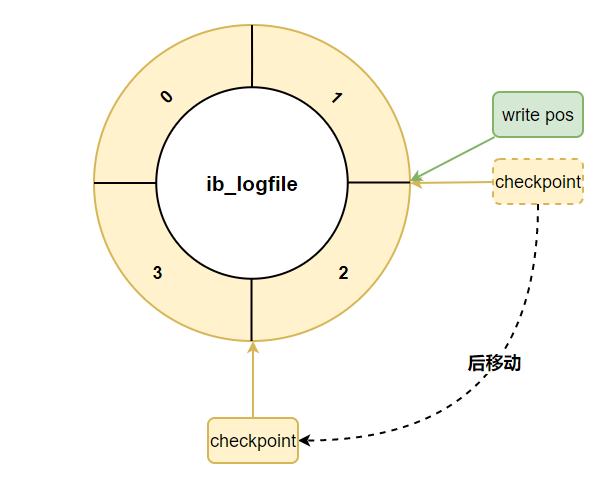

整个日志文件组中还有两个重要的属性，分别是write pos和checkpoint：

• write pos：指当前记录的位置，一边写一边后移（图中顺时针方向）；
• checkpoint：指当前要擦除的位置。

每次刷盘redo log记录到日志文件组中，write pos位置就会后移更新；每次MySQL加载日志文件组回复数据时，会情况加载过的redo log记录，并把checkpoint后移更新。

write pos与checkpoint之间的还空着的部分可以用来写入新的redo log记录。
如果write pos追上checkpoint，则表示日志文件满了，这时候不能再写入新的redo log记录，MySQL得停下来，清空一些记录，把checkpoint推进一下。

redo log小节

为什么不直接刷盘，而先将修改存入redo log

因为，数据页的大小为16KB，且在数据页刷盘的方式为随机写，虽然可能只修改了数据页内的几Byte的数据，但是也会比较耗时。
如果是redo log，一行记录可能就占几十Byte，只包含表空间号、数据页号、磁盘文件偏移量、更新量，再加上是顺序写，所以刷盘速度很快。
所以用redo log形式记录修改内容，性能会远远超过刷数据页的方式，这也让数据库的并发能力更强。

归档日志「binlog」

redo log是物理日志，记录内容是“在某个数据页上做了什么修改”，属于InnoDB存储引擎。
而binlog是逻辑日志，记录内容是语句的原始逻辑，类似于“给ID=2的这一行的c字段加1”，属于MySQL Server层。
不管使用的什么存储引擎，只要发生了表数据更新，都会产生binlog日志。
binlog在MySQL数据库的数据备份、主备、主主、主从都离不开binlog，需要依靠binlog来同步数据，保证数据一致性。
binlog会记录所有涉及更新数据的逻辑操作，并且是顺序写。

记录格式

binlog日志有三种格式，可以通过binlog_format参数指定。

• statement
  • 指定为statement时，记录的内容是SQL原文，如果此时包含函数，可能重新执行的时候的值与记录时值不一致
  •
• row（通常选择）
  • 指定为row时，记录的内容不仅是SQL，还包含操作的具体数据，其中@1、@2、@3指代的该行数据的第1~3列的原始数据
  •

• mixed

  • 因row模式下需要更大的容量来记录，较为占用空间，且在回复与同步时会更消耗IO资源，影响执行速度
  • 因此有了这种方案，即mixed，是row与statement的混合
  • MySQL会判断这条SQL语句是否可能引起数据不一致，若是则用row，反之用statement

    写入机制

    binlog的写入时间也非常简单，事务执行过程中，先把日志写到binlog cache，事务提交的时候，再把binlog cache写到binlog文件中。
    因为一个事务的binlog不能被拆分，无论这个事务多大，也要确保一次性写入，所以系统会给每个线程分配一个块内存作为binlog cache。
    我们可以通过binlog_cache_size参数控制单个线程binlog cache大小，如果存储内容超过了这个参数，就要暂存到磁盘（Swap）。
    binlog日志刷盘流程：


• 图中write，是指把日志写入到文件系统的page cache，并没有把数据持久化到磁盘，所以速度比较快

• 图中的fsync，才是将数据持久化到磁盘的操作

write和fsync的时机，可以由参数sync_binlog控制，默认是0，即每次提交事务都只进行write，由系统自行判断什么时候执行fsync。
此时虽然性能会得到提升，但是机器宕机，page cache里面的binlog会丢失，详情如下图：

为了安全起见，可以设置为1，表示每次提交事务都会执行fsync，就如同binlog日志刷盘流程一样。
最后还有一种折中方式，可以设置为N(N>1)「数字」，表示每次提交事务都write，但累计到N个事务后才fsync，具体如下图：

当出现IO瓶颈的场景里，将sync_binlog设置成一个比较大的值，可以提升性能。
同样的，如果机器宕机，会丢失最近N个事务的binlog日志。

两阶段提交

redo log让InnoDB存储引擎拥有了崩溃恢复能力。
binlog保证了MySQL集群架构的数据一致性。
虽然他们都属于持久化的保证，但是侧重点不同。
在执行更新语句过程中，会记录redo log与binlog两块日志，以基本的事务为单位，redo log在事务执行过程中可以不断写入，而binlog只有在提交事务时才写入，所以redo log与binlog的写入时机不一样。

重做日志和归档日志出现差异

如果，redo log与binlog两份日志之间的逻辑不一致的时候，会出现什么问题？
现在有一条记录，id=2，c=0。SQL=update T set c = 1 where id = 2。

归档日志出错的情况

由于binlog没写完就出现异常，所以binlog中是没有对应的修改记录的。即通过binlog进行恢复时，会缺少这个更新，则c=0「从库」。而原库使用redo log进行恢复，c=1。继而出现主从不一致的情况。

两阶段提交

两阶段提交就是为了处理以上这种问题而提出的解决方案。原理很简单，就是把redo log的写入拆成了两个步骤-prepare 和 commit，即两阶段提交，具体如图所示：

使用两阶段提交后，写入binlog时发生异常也不会有影响，因为MySQL根据redo log日志回复数据时，发现redo log还处于prepare阶段，并且没有对应的binlog日志，就会回滚该事务，如下图所示：

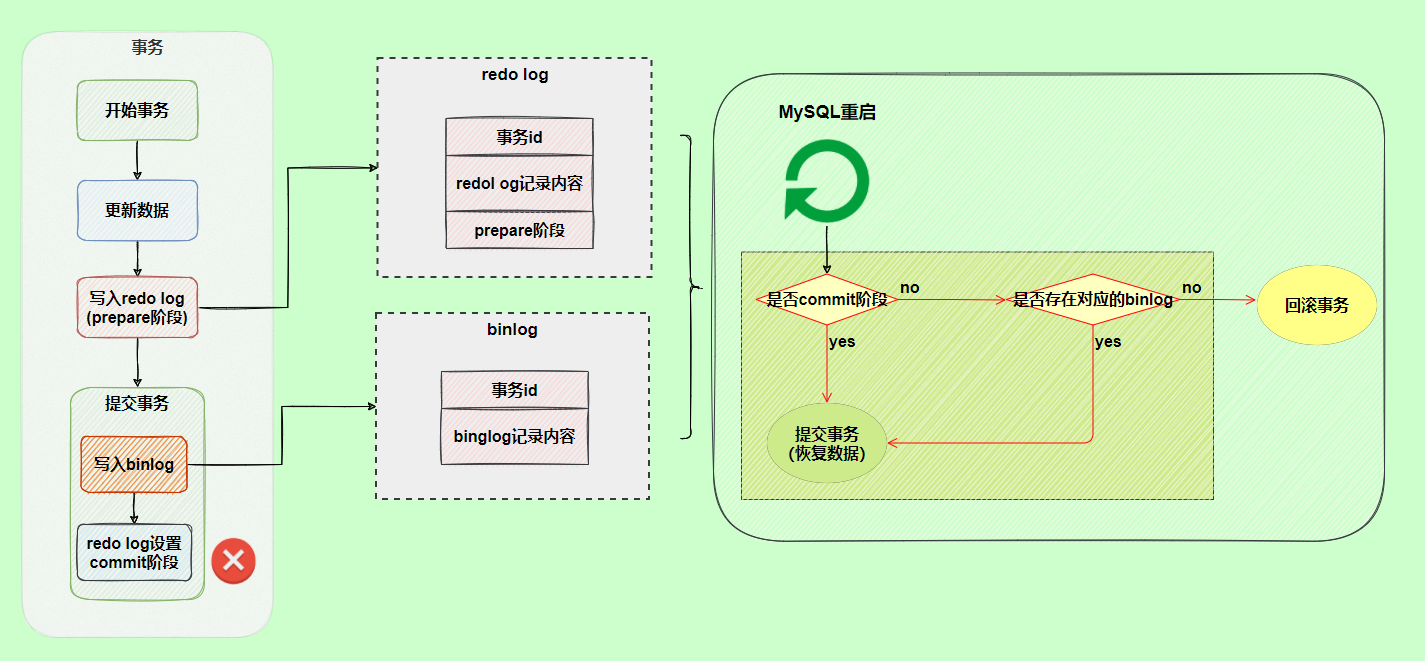

但当redo log在设置commit阶段发生异常，就不会回滚事务，因为虽然redo log处于prepare阶段，但是可以通过事务id找到对应的binlog日志，即MySQL认为它是完整的，所以会提交事务恢复数据，如下图所示：

回滚日志「undo log」

我们知道如果想要保证事务的原子性，就需要在异常发生时，对已经执行的操作进行回滚，在 MySQL 中，恢复机制是通过 回滚日志（undo log） 实现的，所有事务进行的修改都会先记录到这个回滚日志中，然后再执行相关的操作。如果执行过程中遇到异常的话，我们直接利用 回滚日志 中的信息将数据回滚到修改之前的样子即可！并且，回滚日志会先于数据持久化到磁盘上。这样就保证了即使遇到数据库突然宕机等情况，当用户再次启动数据库的时候，数据库还能够通过查询回滚日志来回滚将之前未完成的事务。
另外，MVCC（Multi-Version Concurrency Control）的实现依赖于：隐藏字段、Read View、undo log。在内部实现中，InnoDB 通过数据行的 DB_TRX_ID 和 Read View 来判断数据的可见性，如不可见，则通过数据行的 DB_ROLL_PTR 找到 undo log 中的历史版本。每个事务读到的数据版本可能是不一样的，在同一个事务中，用户只能看到该事务创建 Read View 之前已经提交的修改和该事务本身做的修改。

总结

MySQL InnoDB 引擎使用 redo log(重做日志) 保证事务的持久性，使用 undo log(回滚日志) 来保证事务的原子性。
MySQL数据库的数据备份、主备、主主、主从都离不开binlog，需要依靠binlog来同步数据，保证数据一致性。
