一般移位指令

一般移位指令有三条：算术左移/逻辑左移指令，算术右移指令，逻辑右移指令
SAL OPRD,m ;算术左移指令=逻辑左移指令
SHL OPRD,m ;逻辑左移指令
SAR OPRD,m ;算术右移指令
SHR OPRD,m ;逻辑右移指令

m为移位数，值为1或CL，CL存放移位的位数；OPRD可以是寄存器也可以是存储器操作数。标志PF,SF,ZF反映移位后的结果。OF位也受影响，AF标志未定义

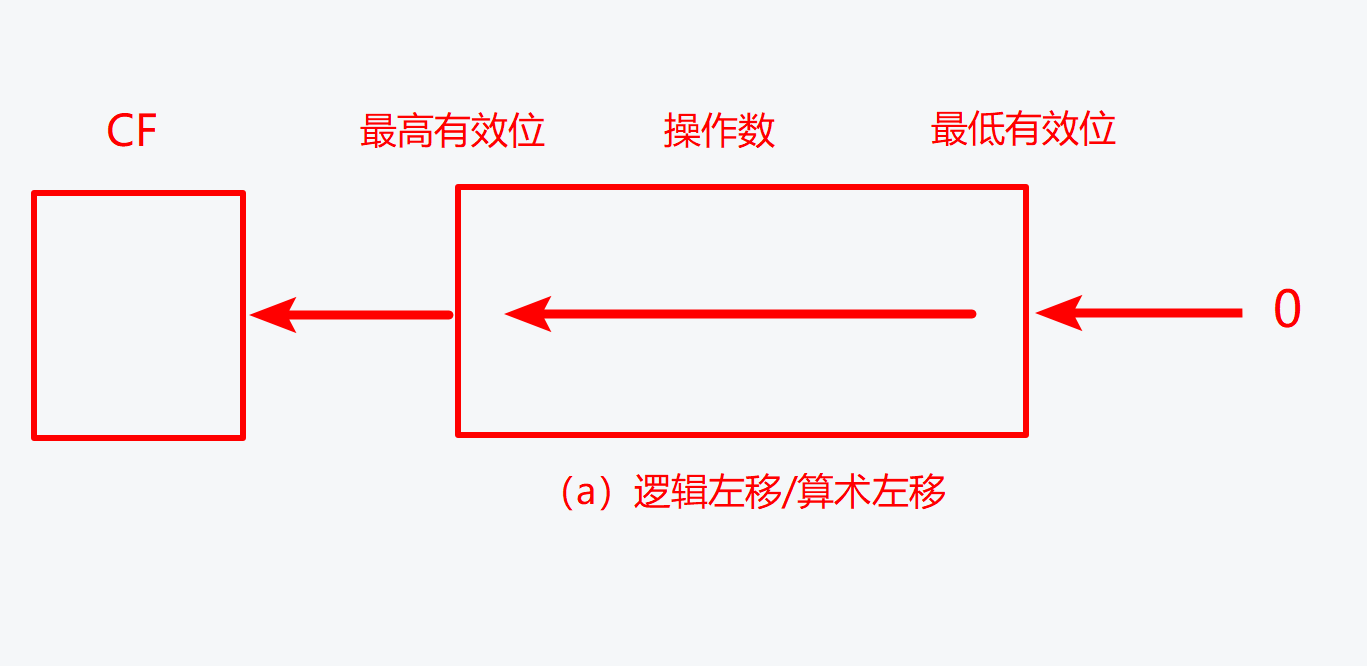

（1）算术/逻辑左移指令

SAL OPRD,m
SHL OPRD,m
将操作数OPRD左移m位，每移动一位，右边补0，移出的最高位进入标志位CF。

（2）算术右移指令

SAR OPRD,m
该指令将操作数右移m位，每移动一位，左边的符号位保持不变，移出的最低位进入标志位CF。

  1. MOV AL,8        MOV AL,-8        ;AL=F8    -8
  2. SAR AL,1        SAR AL,1        ;AL=FC    -4
  3. SAR AL,1        SAR AL,1        ;AL=FE    -2

对于有符号数和无符号数而言，算术右移一位，相当于除以2

（3）逻辑右移指令SHR

SHR OPRD,m
将操作数OPRD右移m位，同时每移一位，左边用0补足，移出的最低位进入标志位CF

  1. SHR BL,1
  2. SHR AX,CL

对无符号数而言，逻辑右移一位，相当于除以2。
汇编语言中，经常需要对以位为单位的数据进行合并和分解处理，通常使用逻辑运算指令和移位指令进行。

循环移位指令

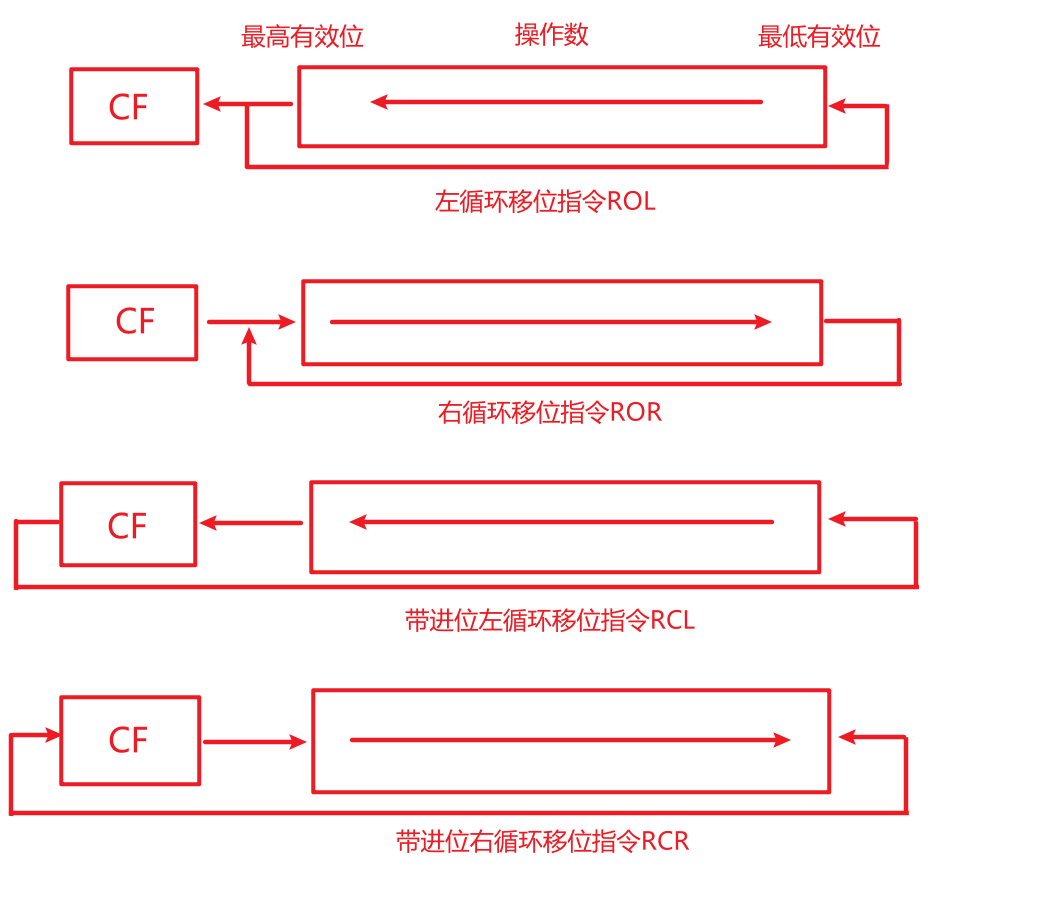

有四条循环移位指令：左循环移位指令ROL，右循环移位指令ROR，带进位左循环移位指令RCL，带进位右循环移位指令RCR。
ROL OPRD,m
ROR OPRD,m
RCL OPRD,m
RCR OPRD,m

m为移位次数，值为1或CL，操作数OPRD为寄存器或存储器操作数。
ROL,每移位一次，操作数左移，最高位移入最低位和CF位
ROR,每移位一次，操作数右移，最低位移入最高位和CF位
RCL,每移位一次，操作数左移，最高位移入CF位，CF位移入最低位
RCR,每移位一次，操作数右移，最低位移入CF位，CF位移入最高位

ROL和ROR指令，循环8次或16次，操作数就能复原；
RCL和RCR指令，循环9次或17次，操作数就能复原；

  1. 例：实现AL的高4位和低4位交换
  2. ROL AL,1
  3. ROL AL,1
  4. ROL AL,1
  5. ROL AL,1    ;循环移位4次等于高地位互换
  1. 例：实现AL的最低位送入BL的最低位，仍保持AL不变
  2. ROR BL,1    ;BL循环右移，最低位移出，进入最高位和CF
  3. ROR AL,1    ;AL循环右移，最低位移出进入最高位和CF
  4. RCL BL,1    ;BL循环左移，CF位移入最低位
  5. ROL AL,1    ;AL循环左移，最高位进入最低位，复原
