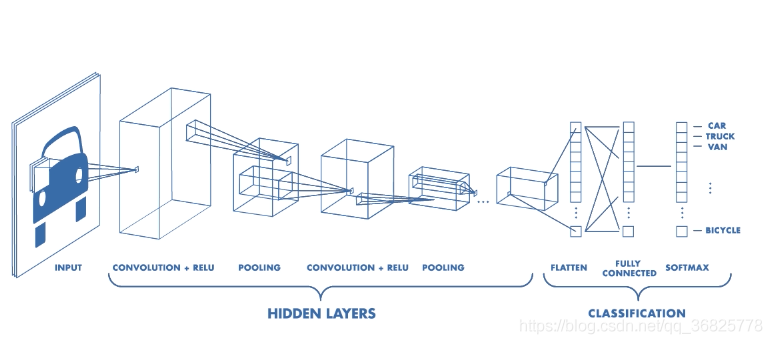

根据图中的顺序分析计算：

  • 输入层（input）：input层没有引进变量
  • 卷积（convolution）：卷积层则引入了”卷积核/filter”，假设卷积核大小为nm，图片有l个通道（channels），而选用的”卷积核filter”有 k个，再加上bias，可以得到引进的参数有：* ( n ∗ m ∗ l + 1 ) ∗ k
  • 激活（activation）：仅对原来的矩阵做了一个变换，不会引进新的参数
  • 池化（pooling）：与激活层同理，仅对原来的矩阵做了一个变换，不会引进新的参数
  • 拉平(Flatten)：拉平操作仅仅对矩阵进行了reshape，也不会引进新的变量
  • 全连接（Fully Connected）：全连接层就是对前后神经元做了仿射变换CNN - 图3，引进的参数有权重和偏置，假设n个神经元连接m个神经元，则引入的参数有 ( n + 1 ) ∗ m
  • 计算分类概率（Softmax）：仅对原来的矩阵做了一个变换，不会引进新的参数

原文链接

CNN中的权值共享和局部连接

局部连接保证学习后的过滤器对局部的输入特征有最强的响应，减少参数数量，使运算变得简洁、高效，能够在超大规模数据集上运算。
当局部特征之间有较强的相关性，适合用全连接，在不同区域有不同的特征分布时，适合用局部连接(比如人脸识别，希望在不同的部分得到不同的特征提取，比如眼睛、嘴巴、鼻子…)

  1. 权值共享

权值共享是指，给定一张图片用filter去扫描这个图片，filter即为权重，这张图片每个位置是被相同的filter扫描的，所以为共享。
一个mm的卷积核在图片上进行特征提取，若图片的channels=k，则参数量为mmk。
若不进行权值共享，当strides=3时，参数量为W(width)H(height)*K(chanels)。

  1. 局部连接

    每个神经元只与输入神经元的一部分区域进行连接，只感知局部，而不是整幅图像。卷积网络中神经元只在空间维度上局部连接，在深度上是全部连接（随着卷积堆积加深，在更深的层次上可以得到全部信息）。
    如果不进行局部连接，即每个元素单元与隐层的神经原进行全连接。此时参数量为WHN（隐藏层节点数），当像素矩阵很大时，参数数目会非常多，导致网络难以训练。

    多通道卷积

    多通道卷积1

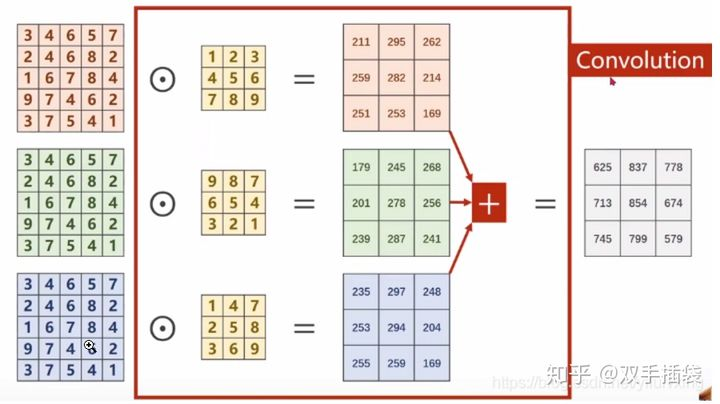

    以彩色图像为例，包含三个通道，分别表示RGB三原色的像素值，输入为（3,5,5），分别表示3个通道，每个通道的宽为5，高为5。假设卷积核只有1个，卷积核通道为3，每个通道的卷积核大小仍为3x3，padding=0，stride=1。
    卷积过程如下，每一个通道的像素值与对应的卷积核通道的数值进行卷积，因此每一个通道会对应一个输出卷积结果，三个卷积结果对应位置累加求和，得到最终的卷积结果（这里卷积输出结果通道只有1个，因为卷积核只有1个。卷积多输出通道下面会继续讲到）。
    可以这么理解：最终得到的卷积结果是原始图像各个通道上的综合信息结果。
    上述过程中，每一个卷积核的通道数量，必须要求与输入通道数量一致，因为要对每一个通道的像素值要进行卷积运算，所以每一个卷积核的通道数量必须要与输入通道数量保持一致
    我们把上述图像通道如果放在一块，计算原理过程还是与上面一样，堆叠后的表示如下：

    多通道卷积2

    在上面的多通道卷积1中，输出的卷积结果只有1个通道，把整个卷积的整个过程抽象表示，过程如下：
    即：由于只有一个卷积核，因此卷积后只输出单通道的卷积结果（黄色的块状部分表示一个卷积核，黄色块状是由三个通道堆叠在一起表示的，每一个黄色通道与输入卷积通道分别进行卷积，也就是channel数量要保持一致，图片组这里只是堆叠放在一起表示而已）。
    那么，如果要卷积后也输出多通道，增加卷积核（filers）的数量即可，示意图如下：
    备注：上面的feature map的颜色，只是为了表示不同的卷积核对应的输出通道结果，不是表示对应的输出颜色

    1*1卷积核作用

    （1）降维或升维(增加或者减少深度)。图左为2个11的卷积核降维，图右为4个11卷积核升维。
    （2）保证feature map不变的情况下通过激活函数增加非线性

pooling层作用

  1. （1）整合特征，减少计算复杂度<br />    （2）对不同位置的特征进行聚合统计<br />    （3）卷积窗口有重叠，因此得到的结果有大量冗余，用pooling可以消除冗余（pooling会导致微小的局部变形），权重共享可以带来平移不变性。<br />    参考：<br />    [https://blog.csdn.net/kele_imon/article/details/79532286](https://blog.csdn.net/kele_imon/article/details/79532286)

池化层：对输入的特征图进行压缩，一方面使特征图变小，简化网络计算复杂度；一方面进行特征压缩，提取主要特征

卷积层作用

  1. （1）相当于一个特征提取器来提取特征<br />    （2）提供了位置信息<br />    （3）减少了参数个数

pooling层的反向传播

  1. 参考：[https://blog.csdn.net/qq_21190081/article/details/72871704](https://blog.csdn.net/qq_21190081/article/details/72871704)（看图即可）

relu函数优点

  1. （1）防止梯度弥散（导数为1）<br />    （2）稀疏激活性（负半轴导数为0，不会更新梯度）<br />    （3）加快计算（导数好计算）<br />    参考：[https://blog.csdn.net/qq_21190081/article/details/64127103](https://blog.csdn.net/qq_21190081/article/details/64127103)

NLP中的CNN

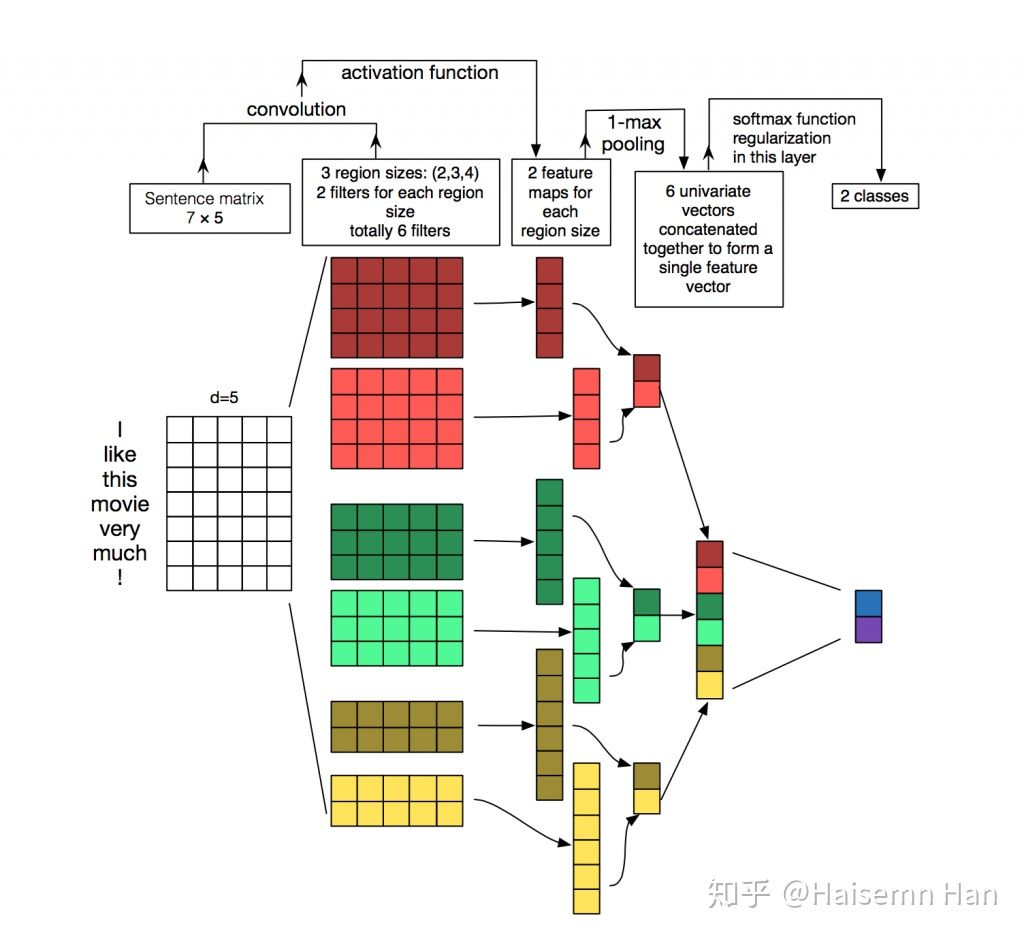

在NLP领域，一个矩阵的每一行表示一个词的向量。 使用filter滑过整个矩阵的整个行(words)。因此，NLP中filter的宽度通常是与输入矩阵的宽度（每个词的维度）相同。filter的高度是可以变动的，与矩阵的高度相关（一句话的单词数）。下图采用多尺度的filter：
