第03章 VMware HostClient 管理单台ESXI主机

本章内容

3.1 VMware Host Client概述
3.2 VMware Host Client 版本
3.3 使用VMware Host Client 进行主机管理
3.4 使用VMware Host Client 进行虚拟机管理
3.5 使用VMware Host Client 进行网络管理
3.6 使用VMware Host Client 进行存储管理

学习目标

1.了解VMware Host Client
2.掌握使用VMware Host Client 管理主机的操作方法
3.掌握使用VMware Host Client 管理虚拟机的操作方法
4.掌握使用VMware Host Client 管理网络的操作方法
5.掌握使用VMware Host Client 管理存储的操作方法

3.1 VMware Host Client 概述

VMware Host Client是基于HTML5的客户端，用于连接和管理单台ESXi主机。
从vSphere 6.5开始，VMware Host Client将成为唯一基于单台主机的管理受支持的UI，它将取代vSphere Client，后者是用于管理vCenter Server和ESXi主机的可安装客户端
（VMware Host Client是网页版管理单台ESXI主机的客户端）(主流)
（vSphere Client是桌面版管理单台ESXI主机的客户端）(目前基本淘汰)

初步体验：
我们在通局域网的一台主机上，打开浏览器，输入ESXI主机的ip地址，就可以进入HostClient页面了,如下图

3.2 VMware Host Client 简述 与 入门功能

3.2.1 VMware Host Client 版本

VMware Host Client 1.0 （最早版本）
VMware Host Client 1.2
VMware Host Client 1.4
VMware Host Client 1.8
VMware Host Client 1.21
VMware Host Client 1.25.0
VMware Host Client 1.30.0

3.2.2 VMware Host Client 功能

VMware Host Client 是一个基于 HTML5 的 GUI，可以用来管理各个 ESXi 主机。当 vCenter Server 不可用时，基础架构管理员可以使用 VMware Host Client 置备主机资源和管理 ESXi 主机
(摘自官网)

1.添加，删除和编辑用户，角色以及主机和虚拟机的权限分配
2.磁盘和网络性能监控
3.自动启动配置UI设置
4.在全屏控制台模式下访问虚拟机操作
5.创建虚拟机硬件版本15

3.2.3 VMware Host Client 系统与浏览器要求

支持的浏览器 Mac OS Windows Linux
Google Chrome 50+ 50+ 50+
Mozilla Firefox 45+ 45+ 45+
Microsoft Internet Explorer 不适用 11+ 不适用
Microsoft Edge 不适用 38+ 不适用
Safari 9.0+ 不适用 不适用

（推荐使用chrome浏览器，别问，问就是谷歌(chrome)浏览器）

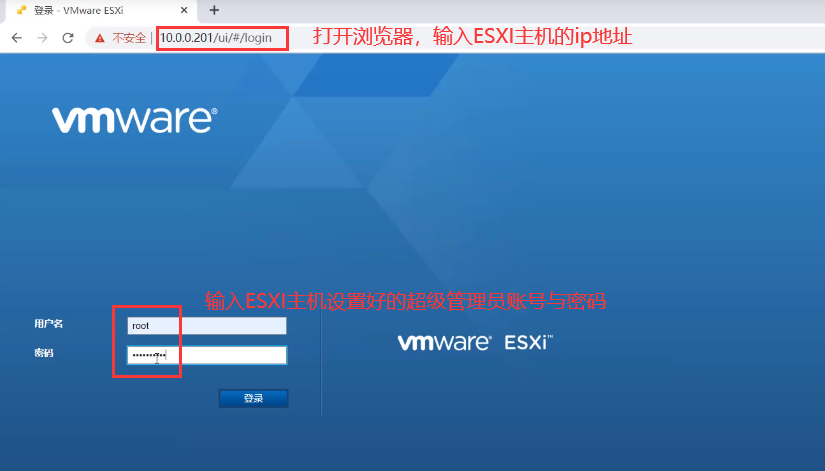

3.2.4 启动并登录VMware Host Client

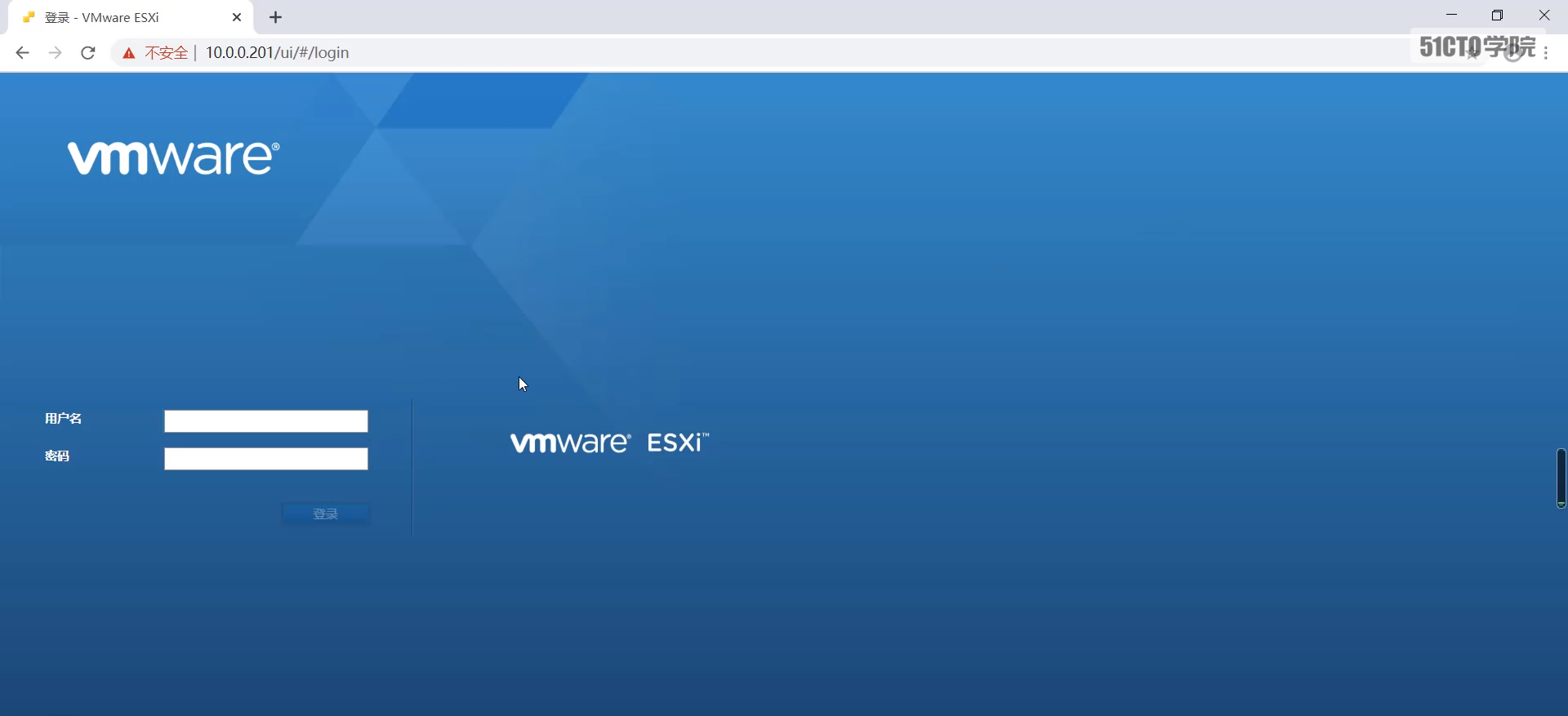

我们在通局域网的一台主机上，打开浏览器，输入ESXI主机的ip地址，就可以进入HostClient页面了,如下图

3.2.5 从VMware Host Client注销

当虚拟化管理人员需要离开一段时间时，建议把当前正登录的界面注销，以免引起安全事故。
从 ESXi 主机注销，目标 ESXi 主机的所有正常活动会继续运行，不会受到任何影响。

实验如下：
我们在通局域网的一台主机上，打开浏览器，输入ESXI主机的ip地址，就可以进入HostClient页面了,如下图

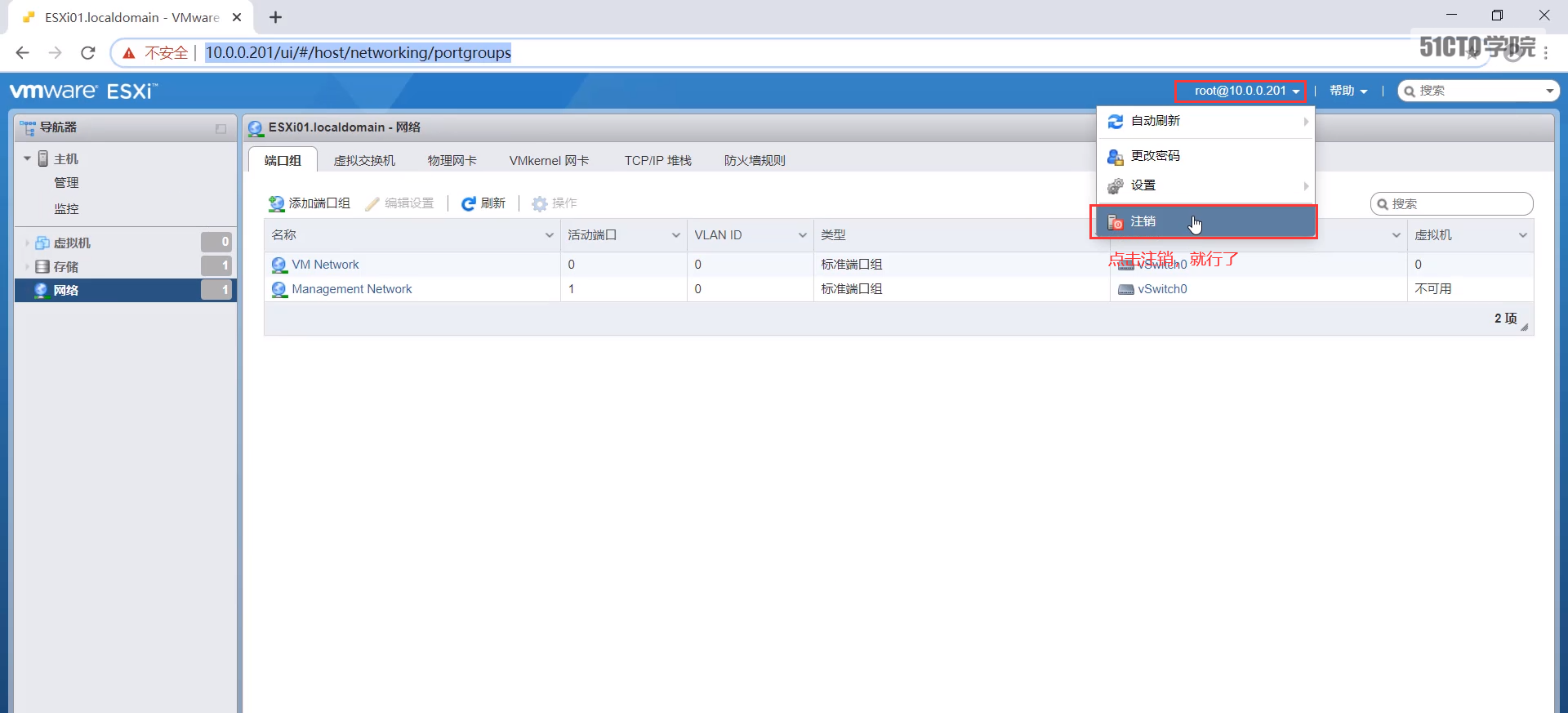

进入HostClient页面后，按照如下图，即可注销

注销了以后，退回到登录页面，需要再次输入用户名和密码才能登录

3.3 使用VMware Host Client 进行主机管理（暂缺）

3.3.1 管理系统设置

在VMware Host Client中管理高级设置

理论：

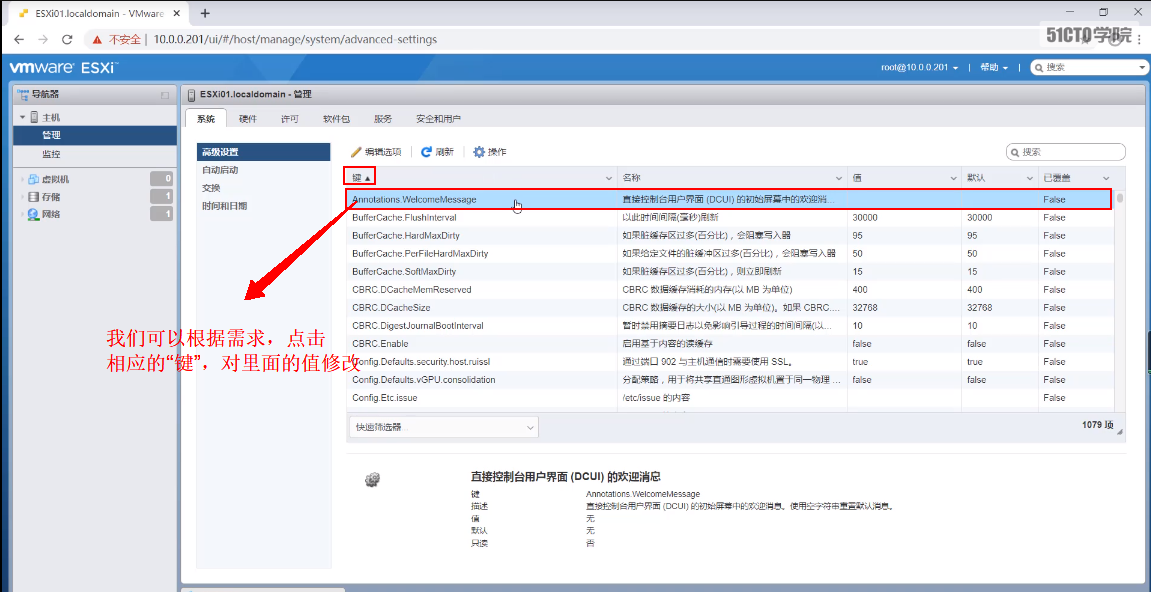

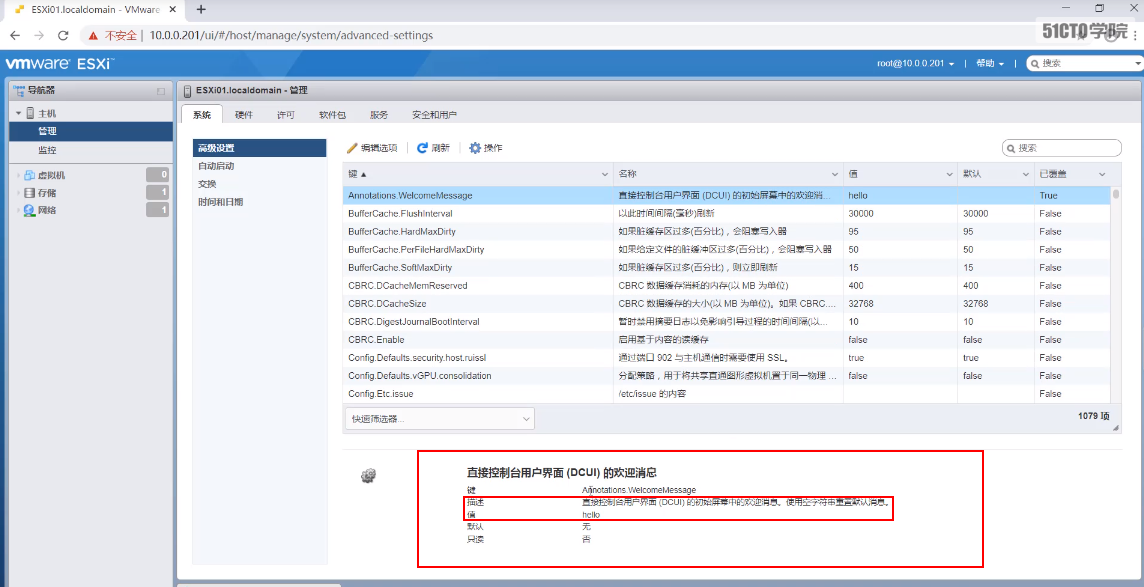

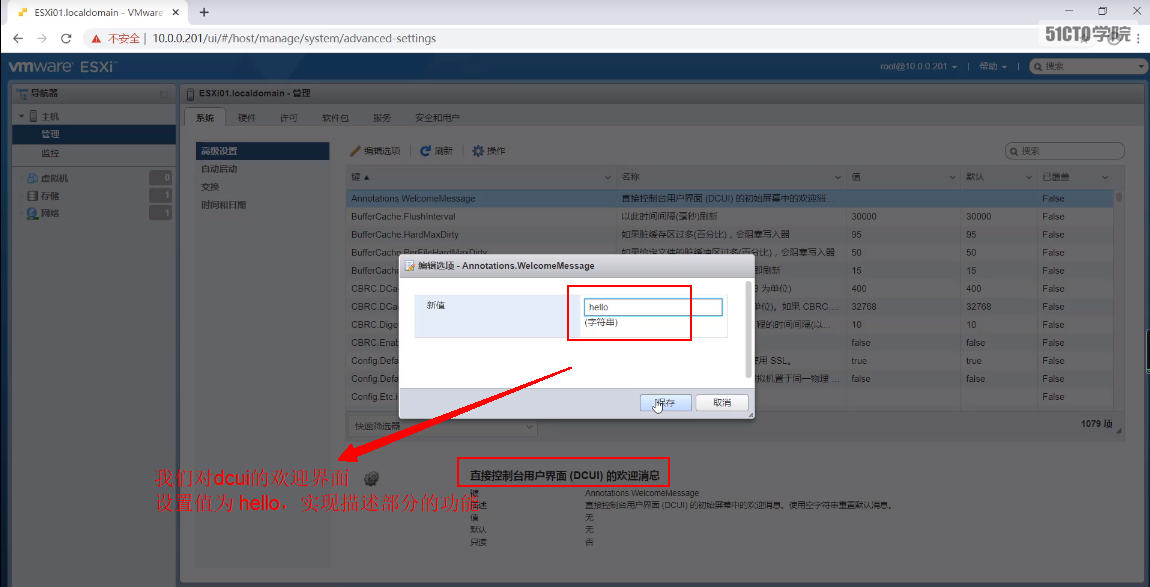

实验：更改高级设置中，更改“直接DCUI界面欢迎词”的值为hello

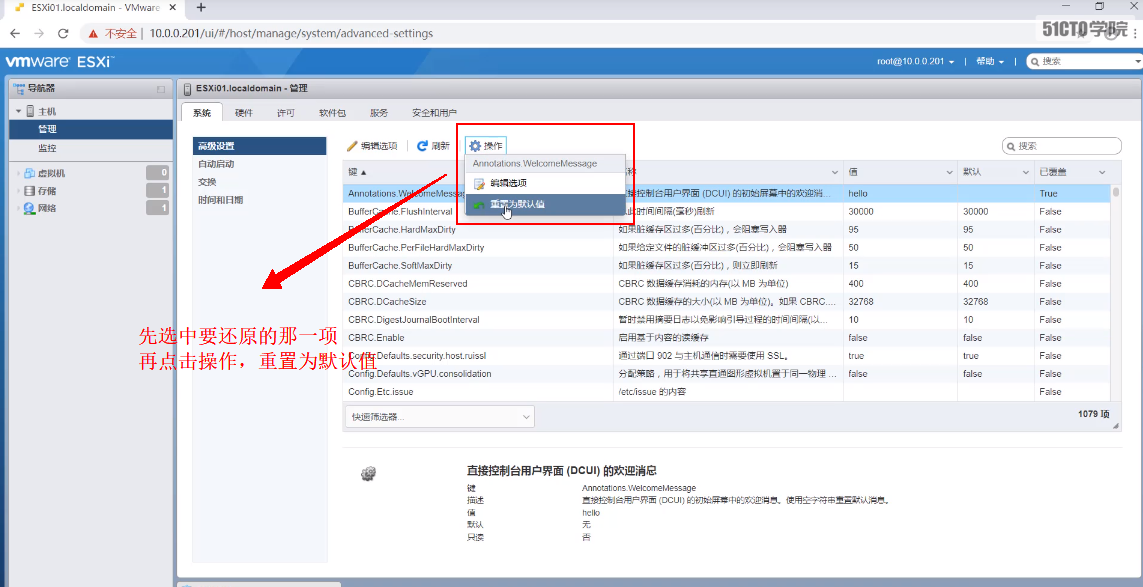

实验：将高级设置中的值还原为默认值
如果我们在更改高级设置中值的时候，对于某一项的更改后悔了，那么我们可以还原为默认状态

在VMware Host Client中更改自动启动配置（暂缺）

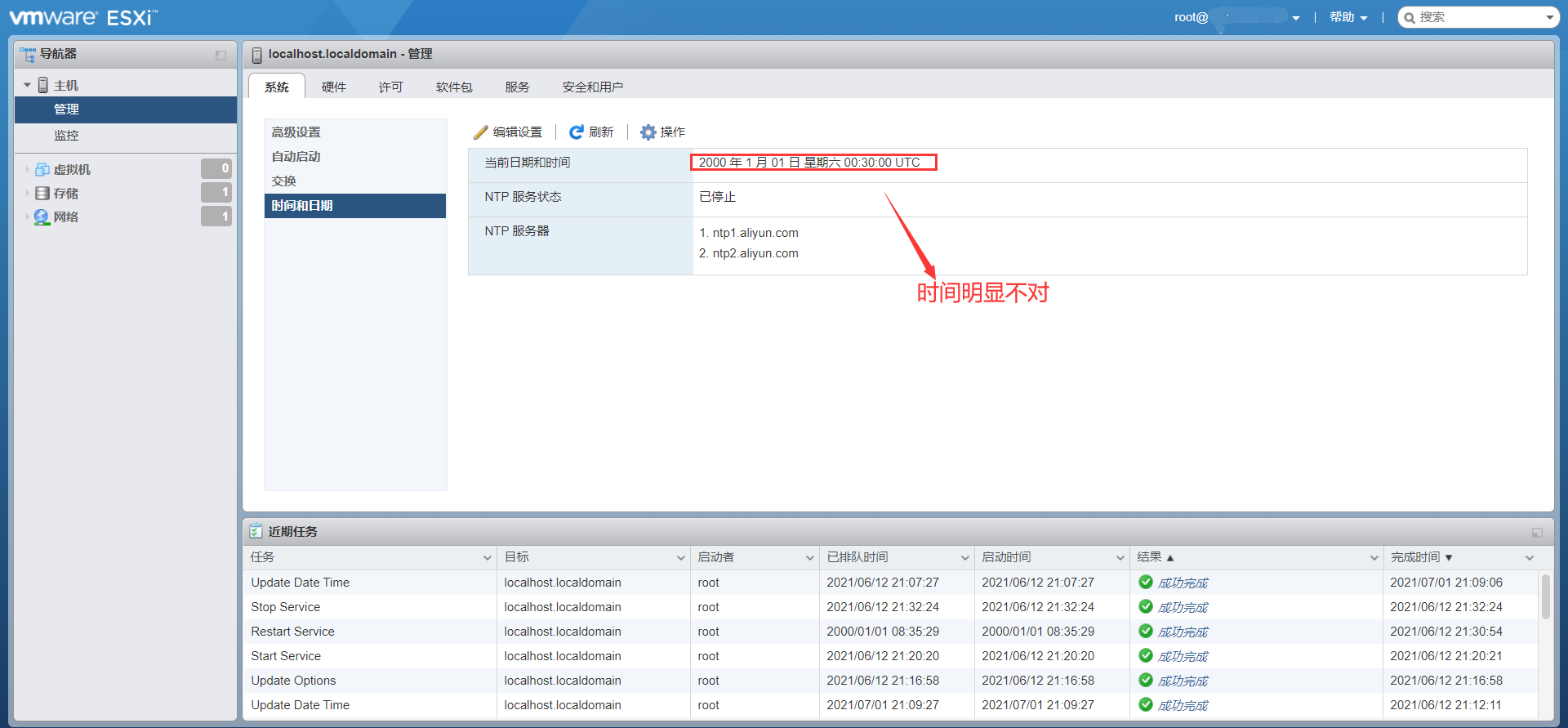

在VMware Host Client中编辑ESXI主机的时间配置

理论：

实验：手动设置时间为 2021

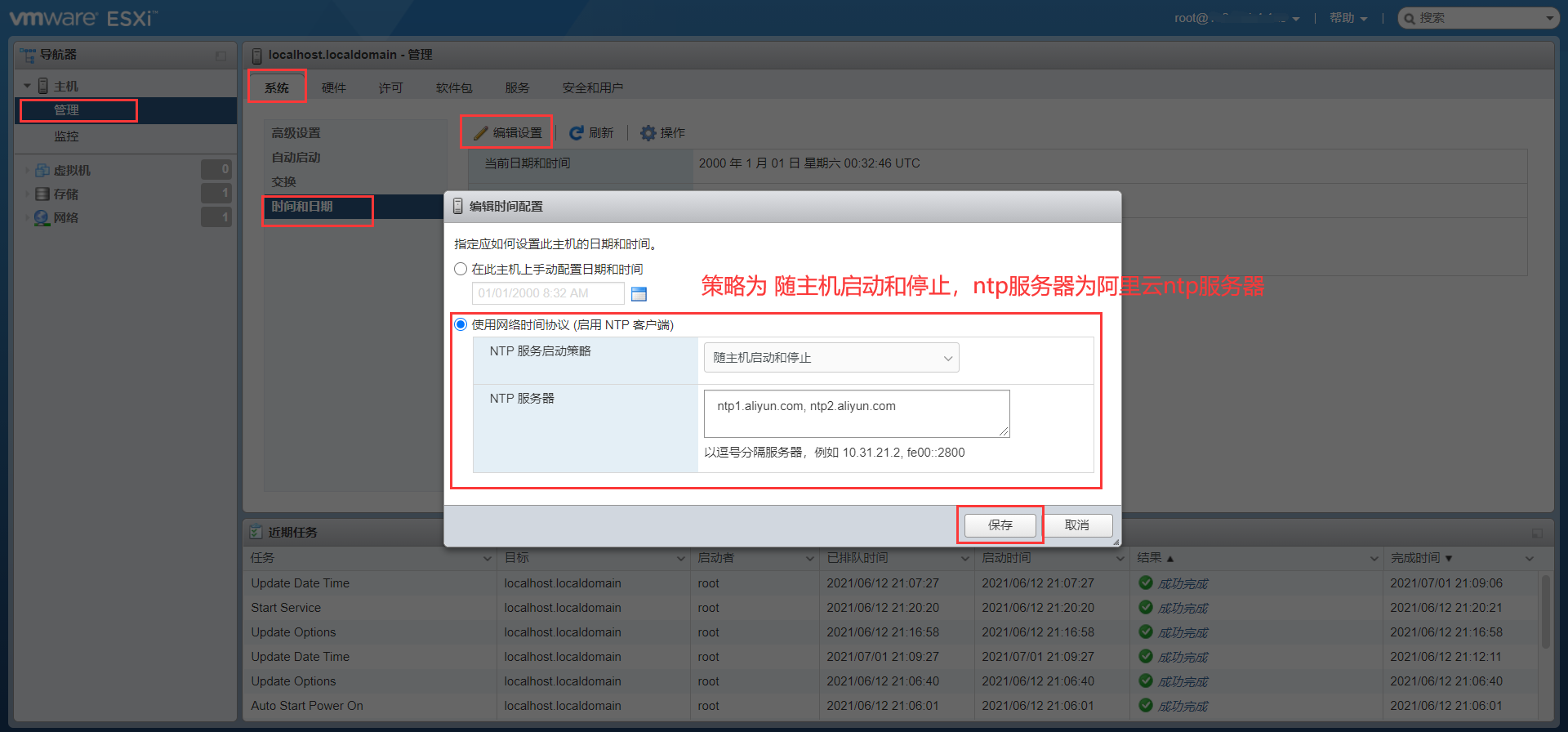

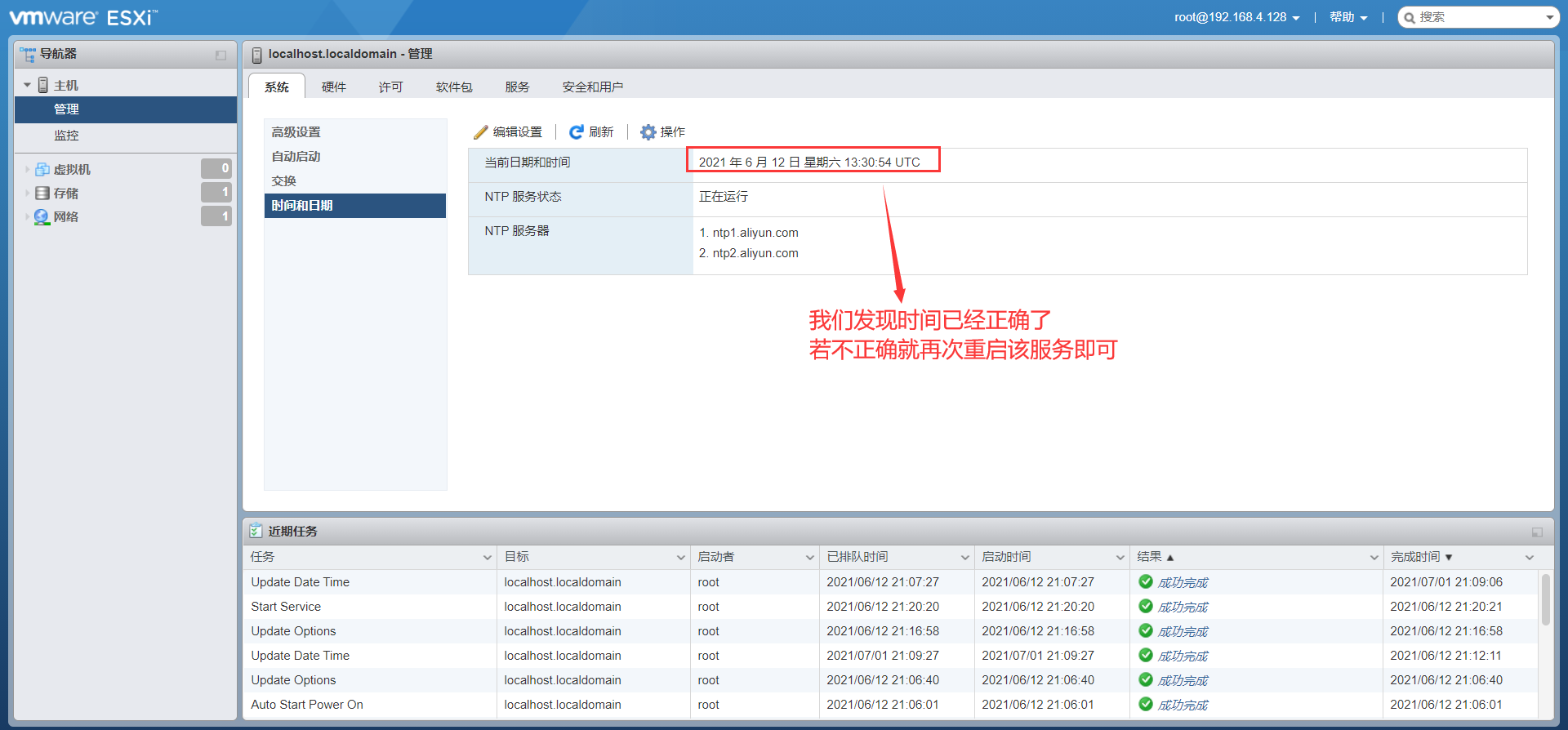

实验：使用互联网ntp服务器进行时间同步
（我们使用阿里云ntp服务器来作为时间同步服务器，因此要保证当前esxi主机能够访问外网！）

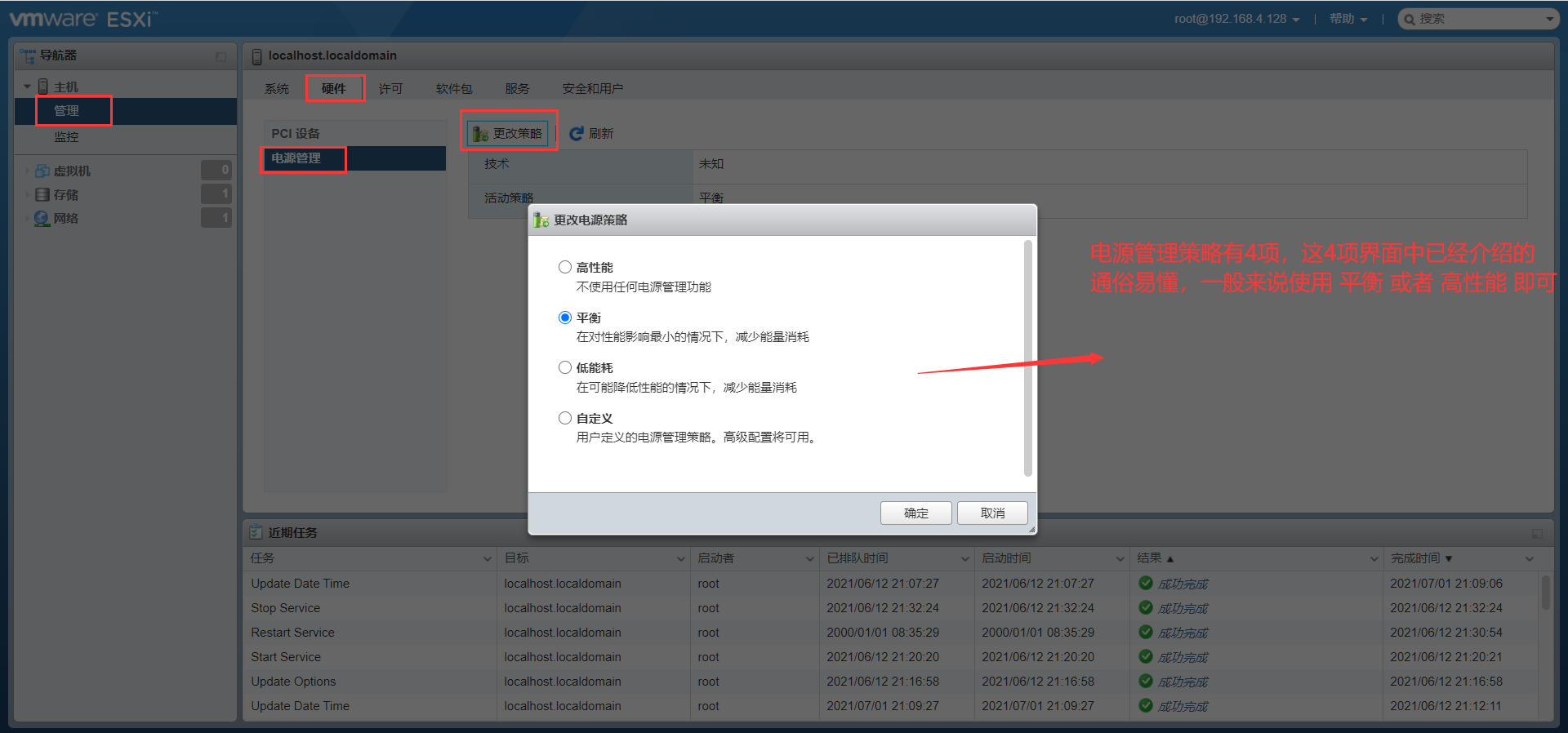

3.3.2 ESXI主机电源管理策略

理论与实验结合讲解：

3.3.3 ESXI主机的许可

理论：
1.每个vSphere许可证都具有特定的CPU容量，您可以使用该容量为ESXi主机上的多个物理CPU提供许可证。
2.为某一主机分配vSphere许可证时，所消耗的CPU容量等于该主机上的物理CPU数量。
3.您可以为ESXi主机的任意组合分配和重新分配vSphere许可证的CPU容量。可以将10个CPU的vSphere 许可证分配给以下任意主机组合。
五个双CPU主机
三个双CPU主机和一个4CPU主机
两个4 CPU主机和一个双CPU主机
一个8 CPU主机和一个双CPU主机
4.双核和四核CPU均算作一个CPU，例如在一个芯片上整合两个或四个独立 CPU的Intel CPU。
5.大版本相同的许可证都是通用的，例如若某许可证可用在exsi6.7上，那么esxi6.0，esxi6.5都可用，但是esxi5.x或者esxi7.x不可用
(现在给出一个许可证 0A65P-00HD0-3Z5M1-M097M-22P7H 或者 https://blog.csdn.net/aut68347/article/details/101100021 适用于vSphere6.x)

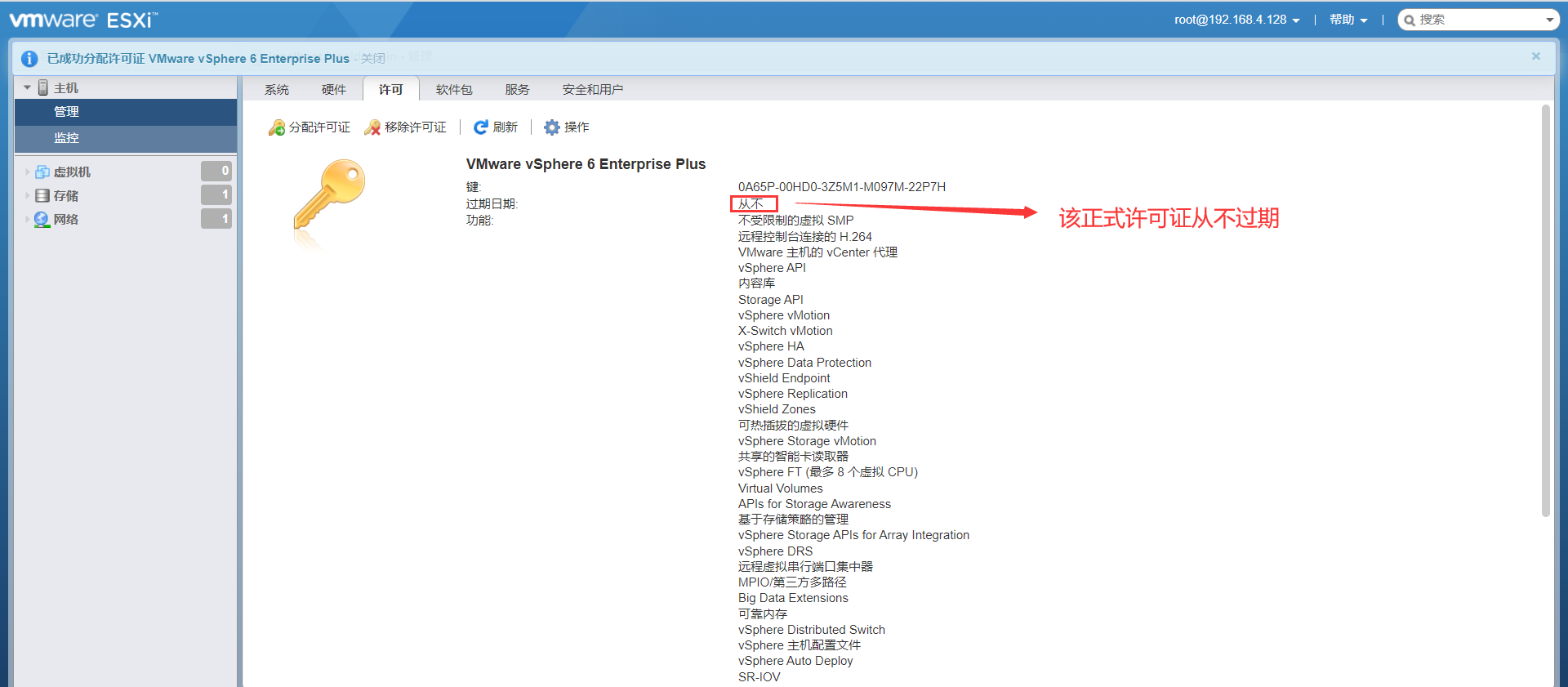

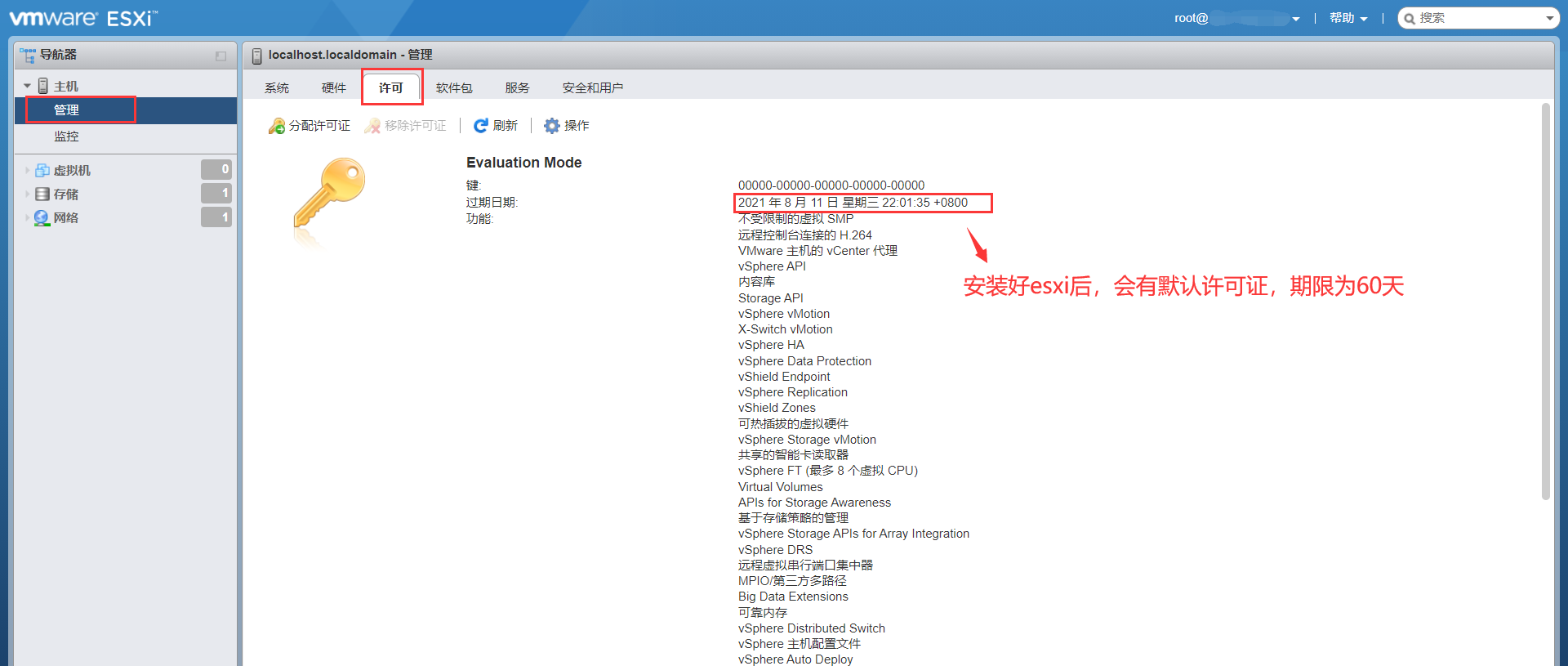

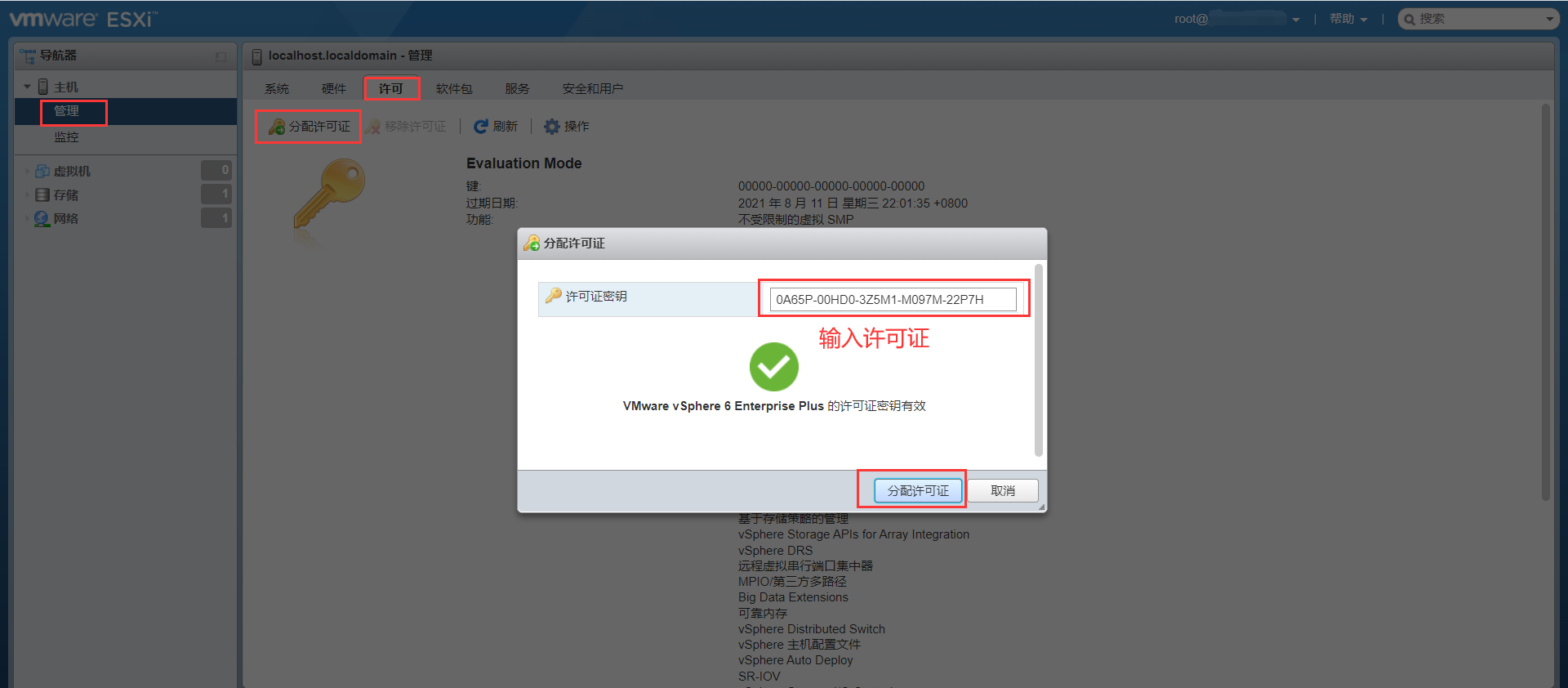

实验：查看且更换vsphere许可证

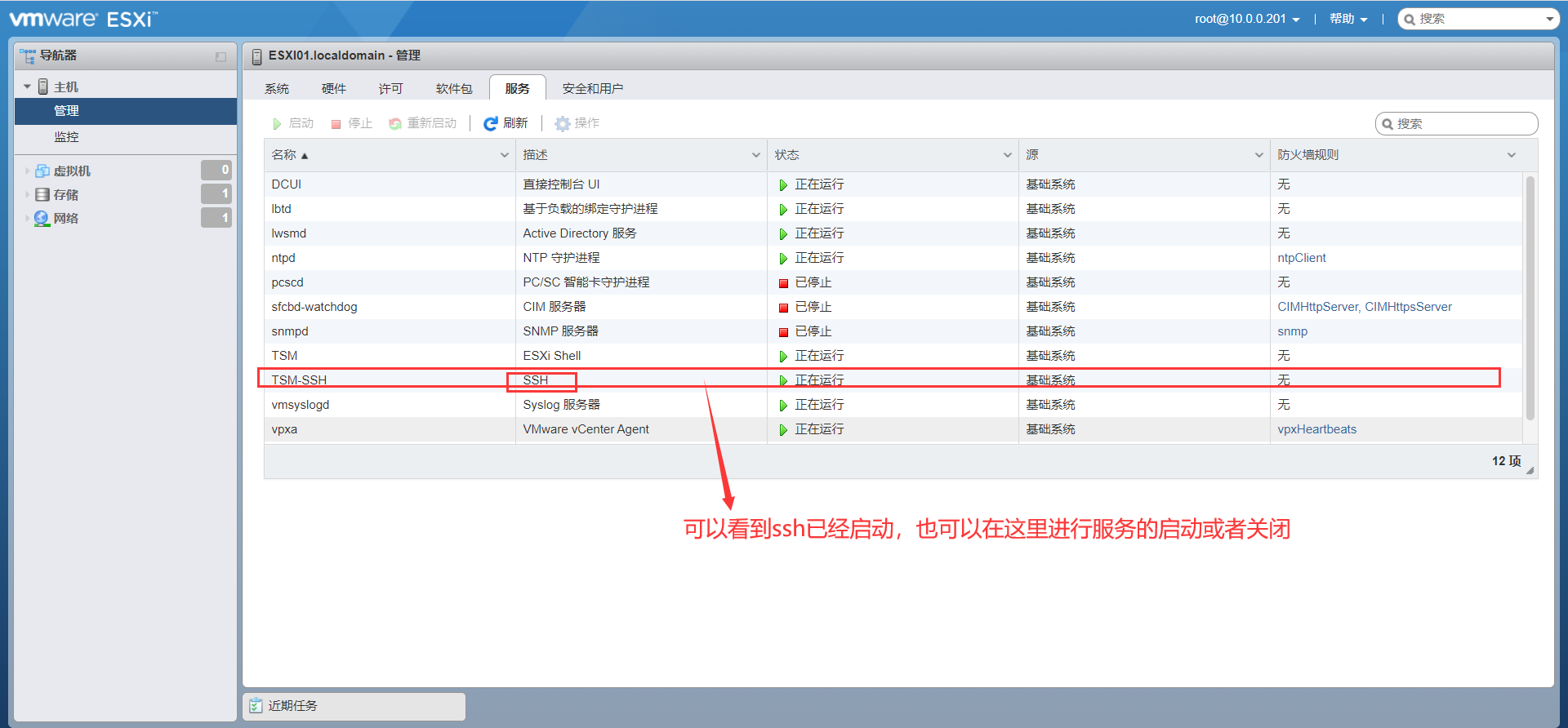

3.3.4 在VMware Host Client中管理服务

理论与实验结合：

3.3.5 管理ESXI主机的安全设置和用户

使用VMware Host Client管理主机身份验证

理论：

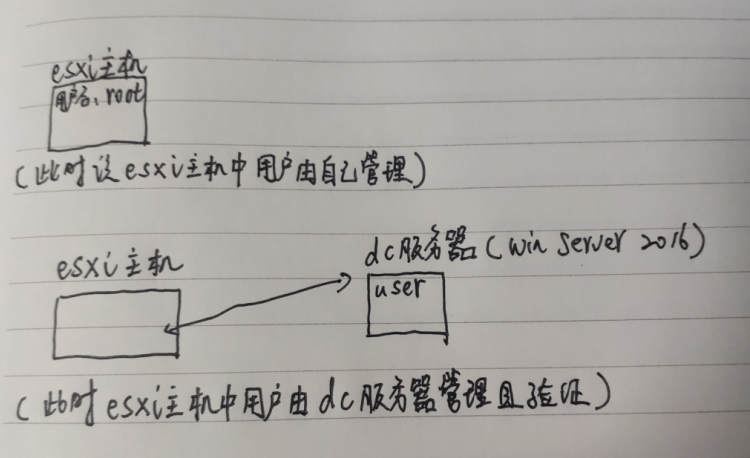

实验：将ESXI01主机加入域控服务器，由域控服务器进行身份验证以及管理

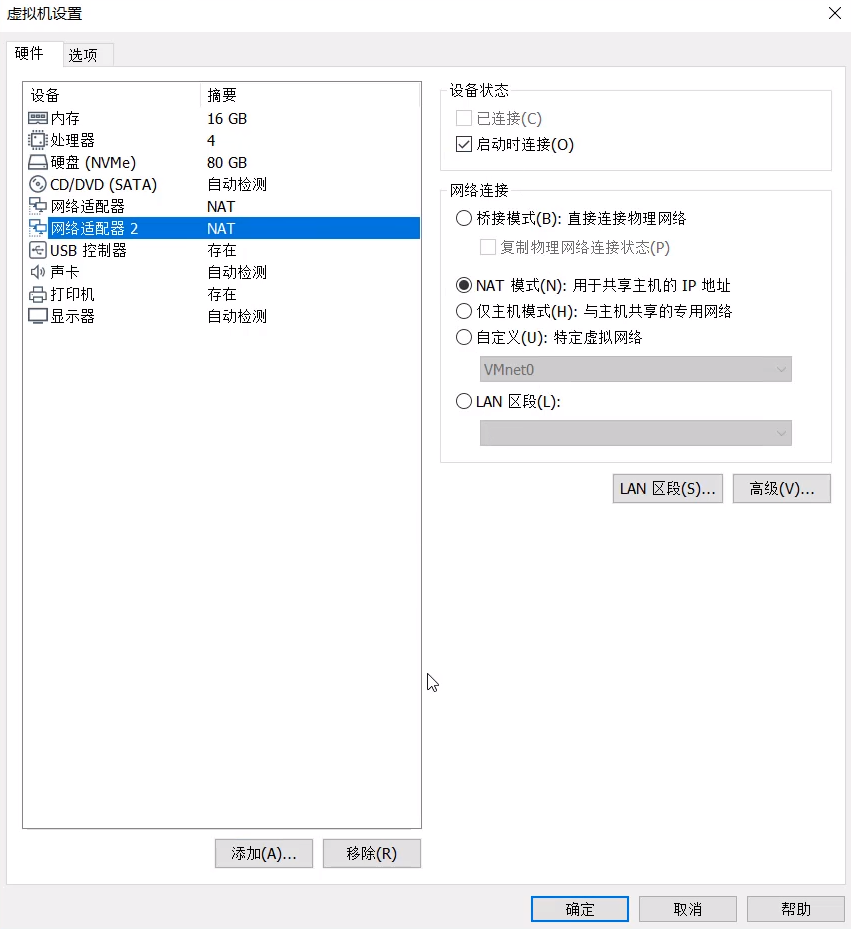

（我们按照上述的规划，新建一台独立的主机）

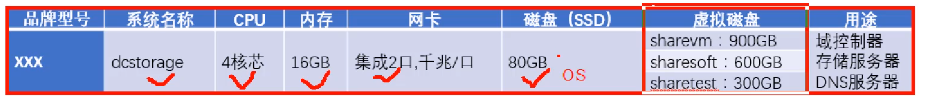

image.png按照该方案进行设置

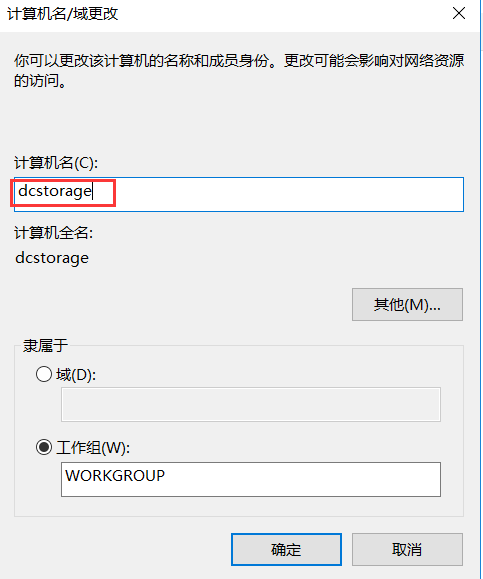

先更改主机的名称
关闭IE增强安全配置
激活windows server 2016

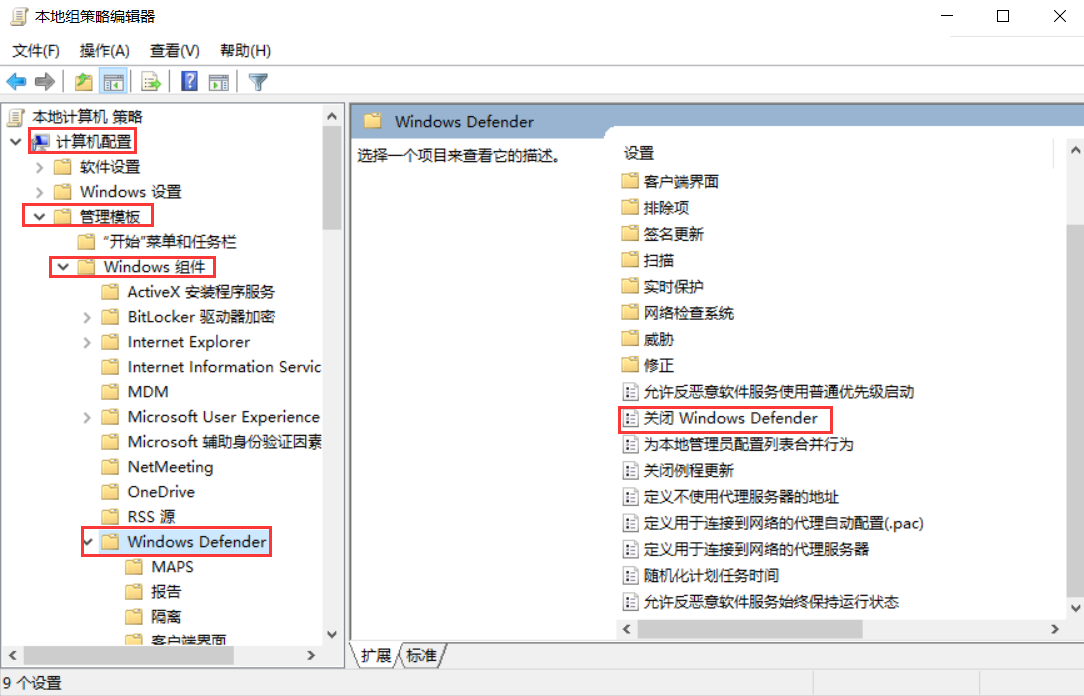

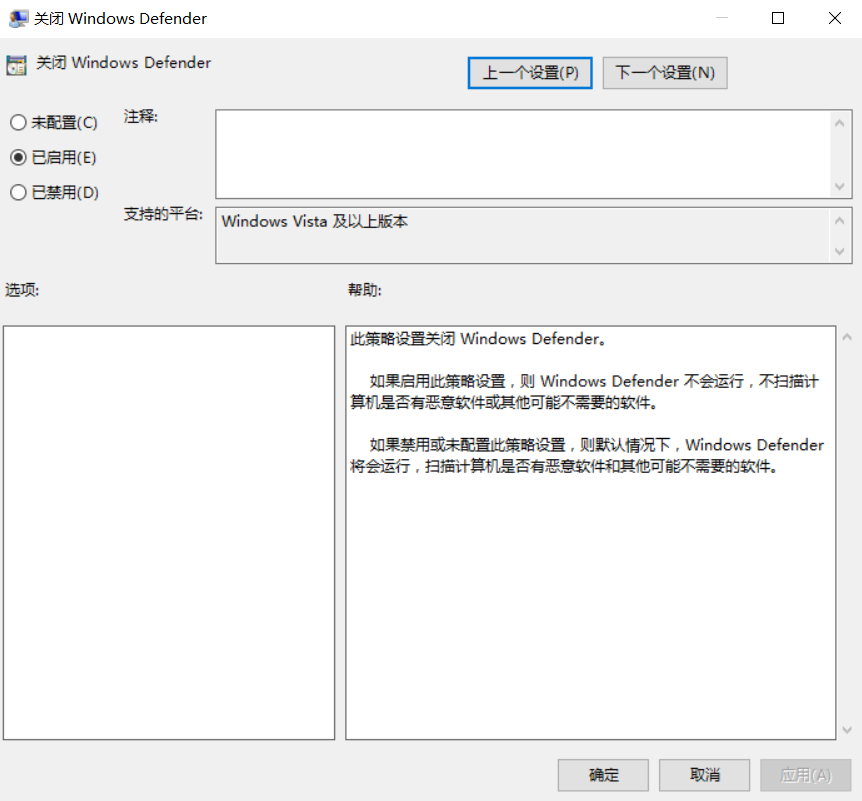

首先关闭 windows defender
将HEU_KMS_Activator_v23.0.0.exe传入dcstorage中
HEU_KMS_Activator_New.rar
按照规划配置网络
先配置第一块网卡

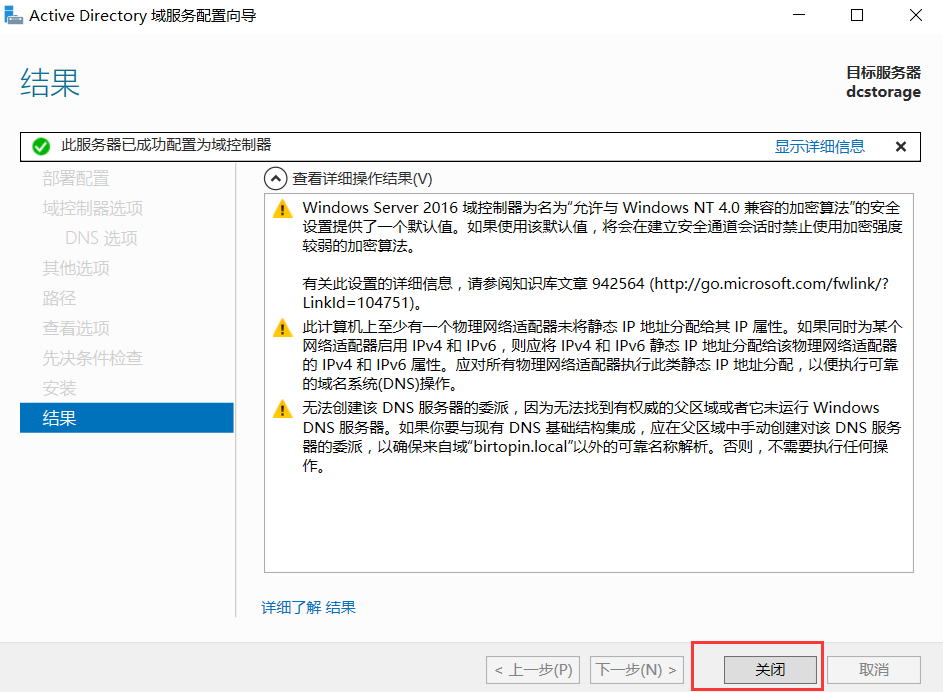

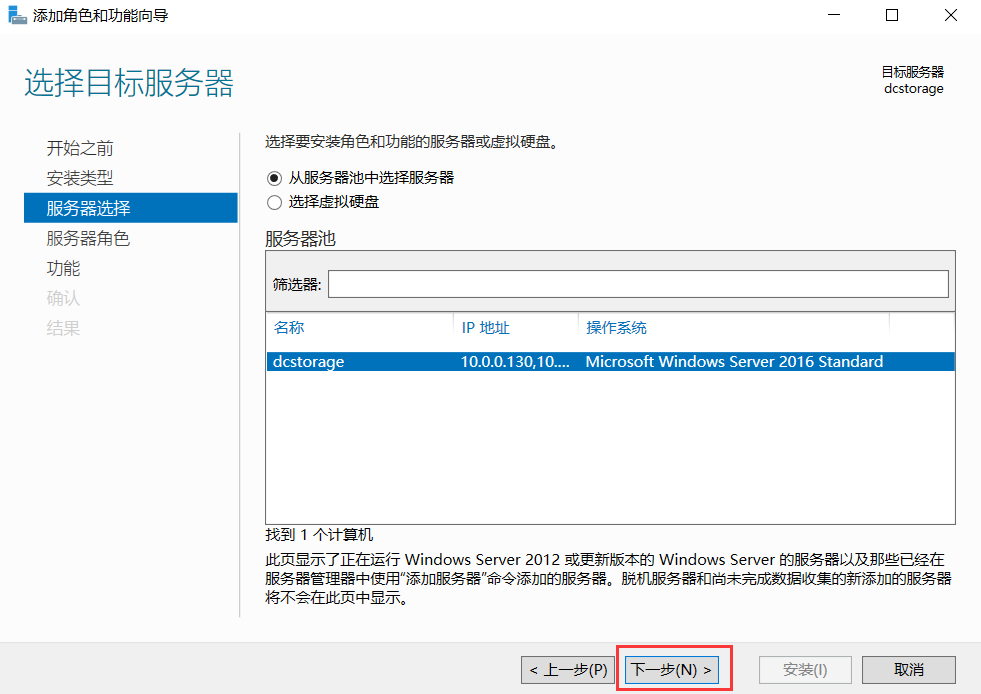

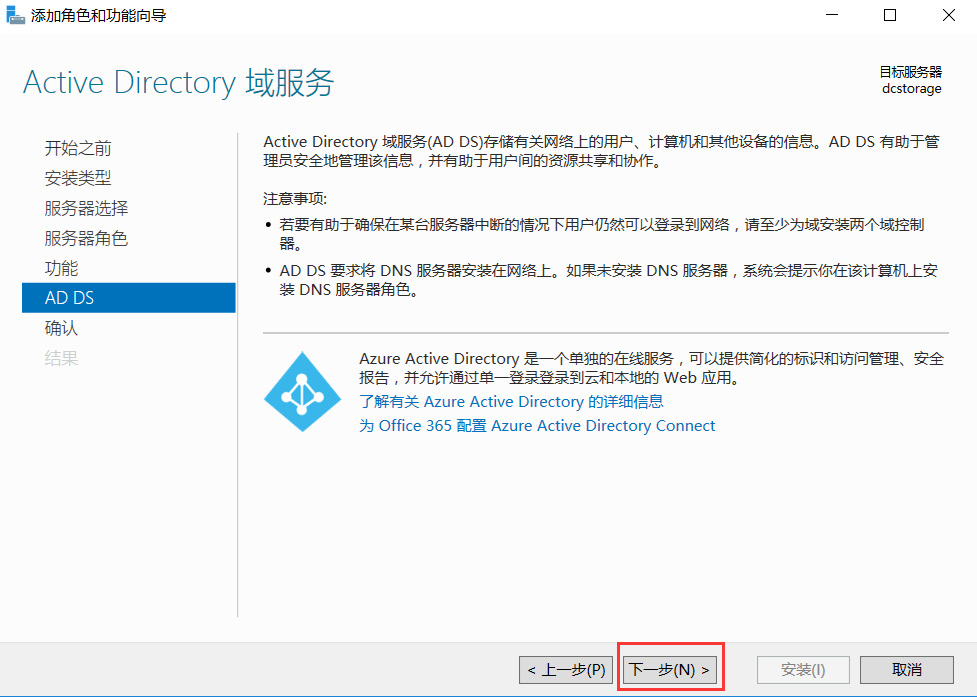

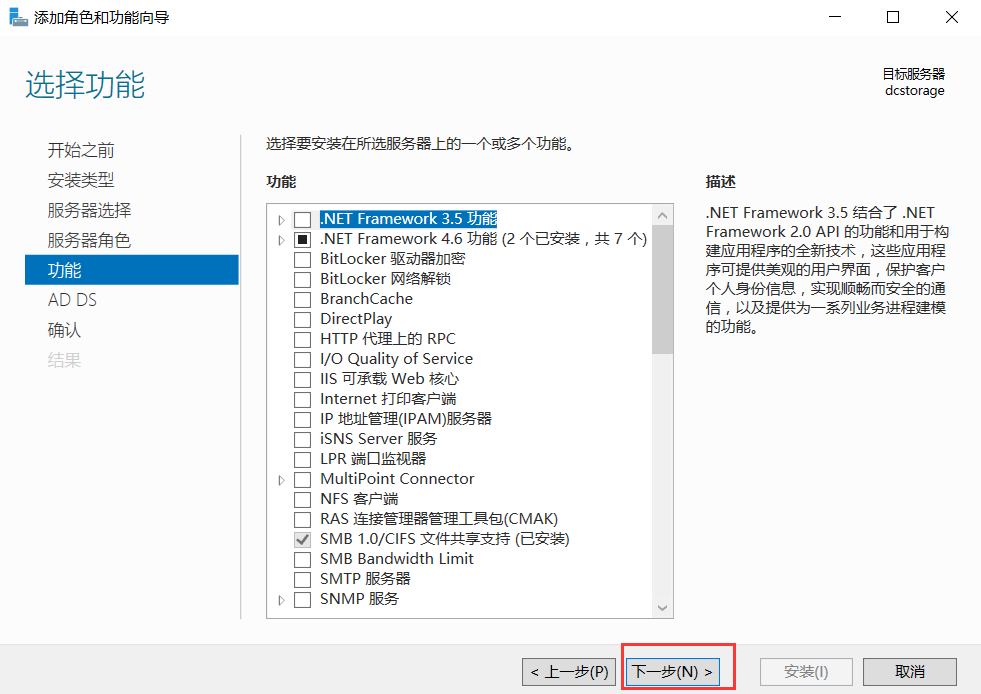

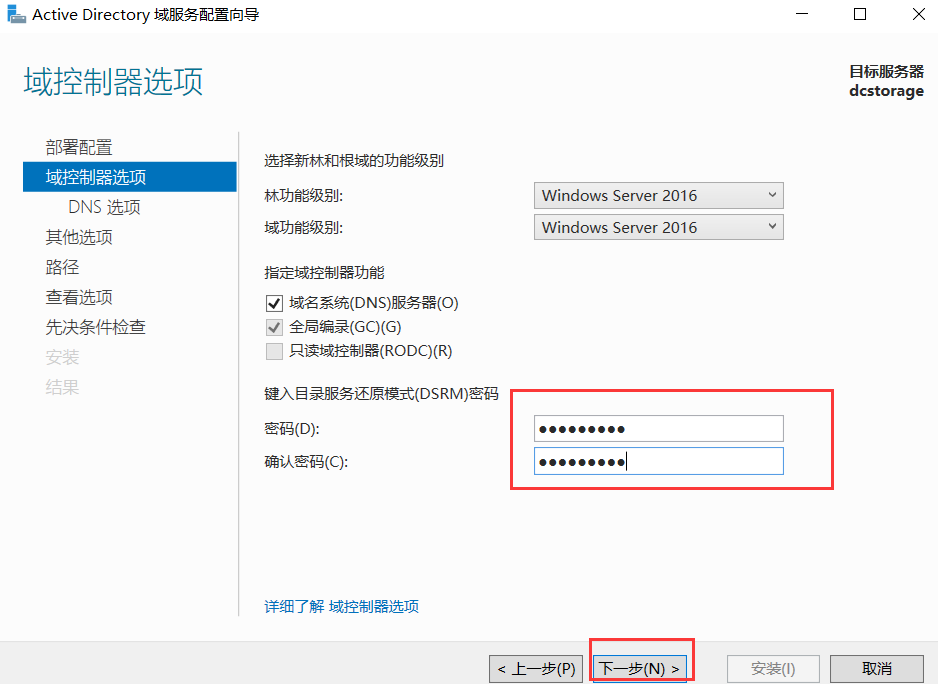

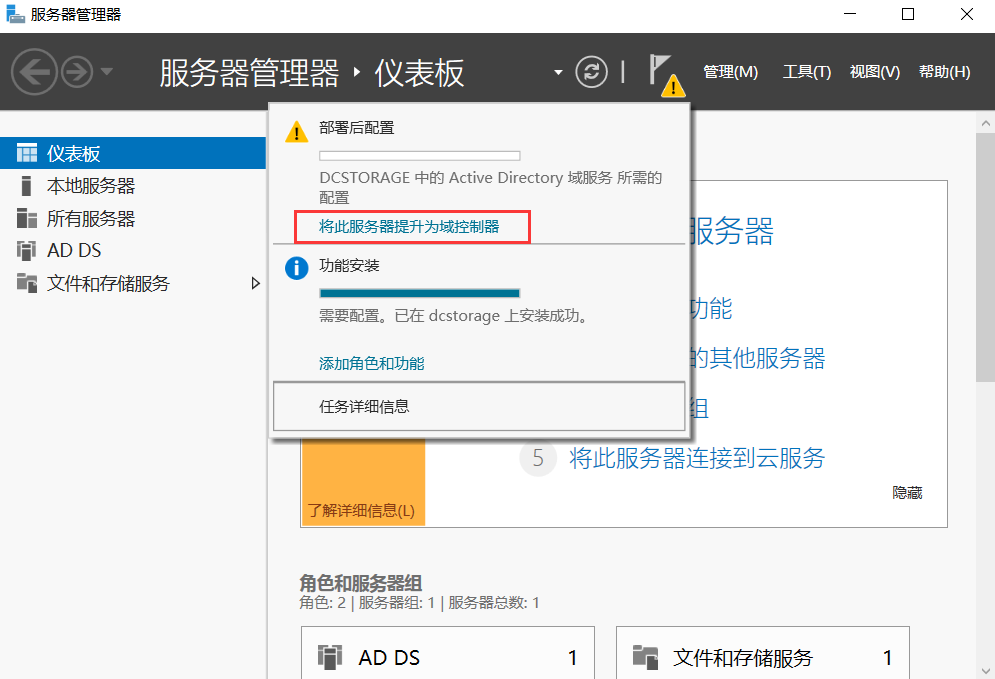

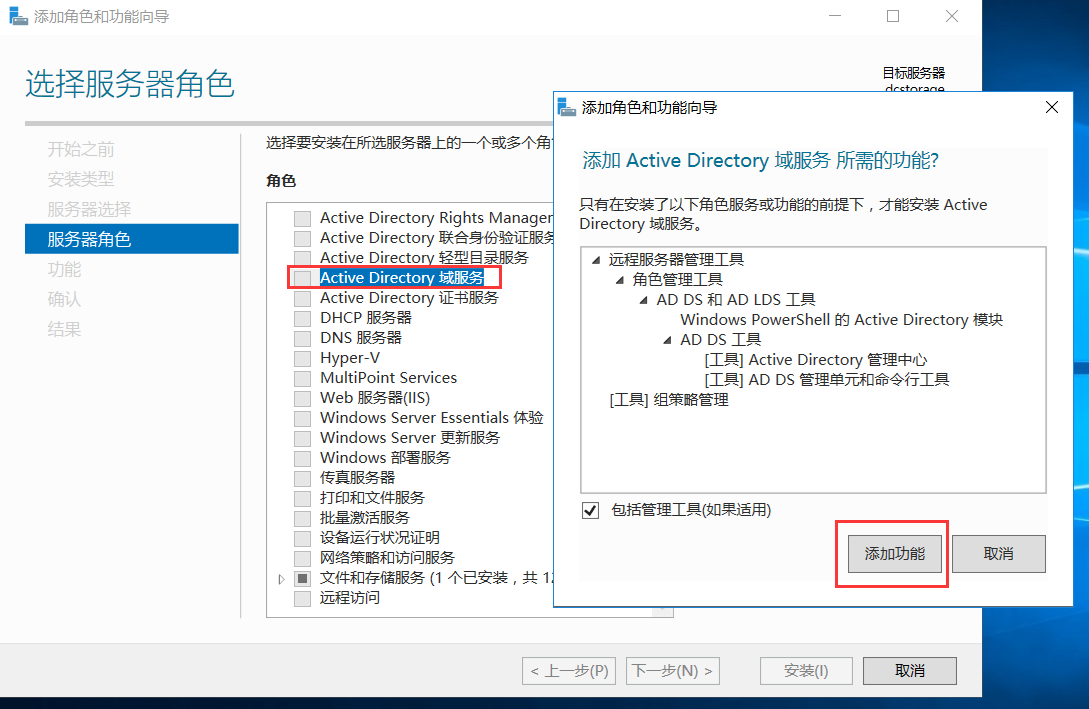

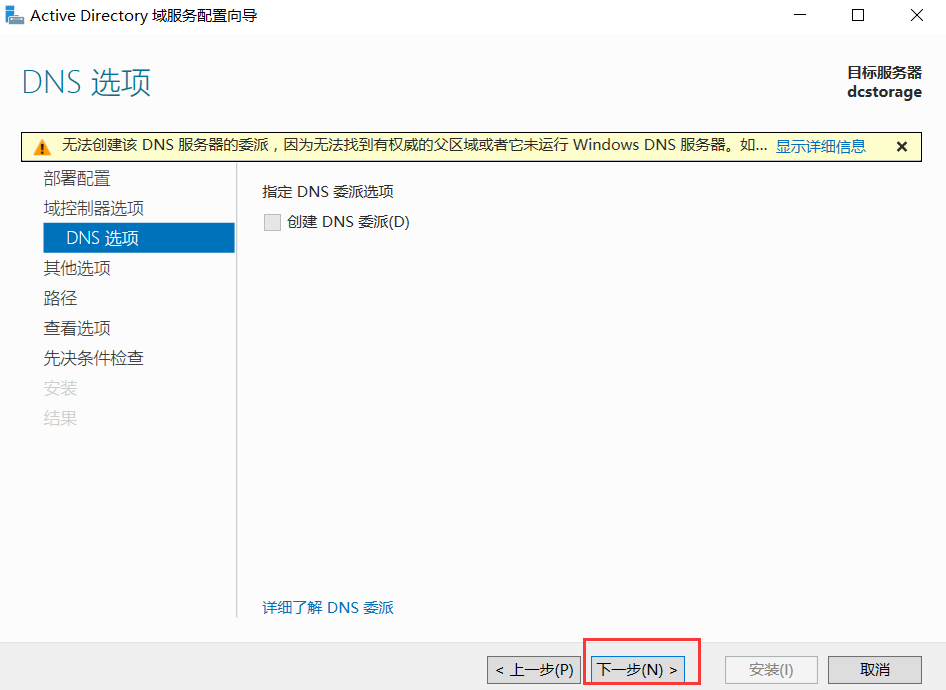

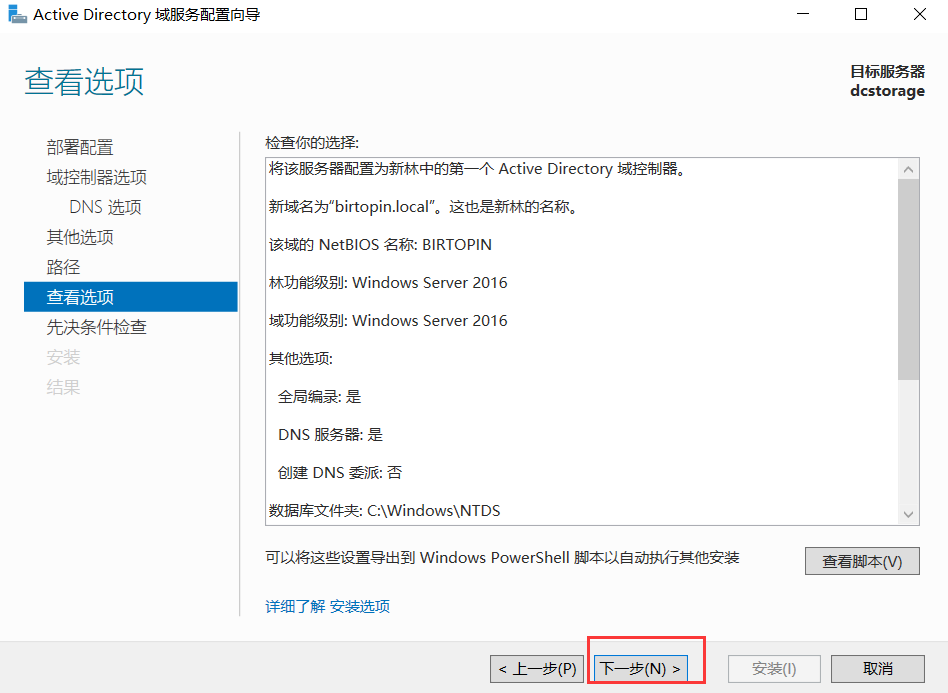

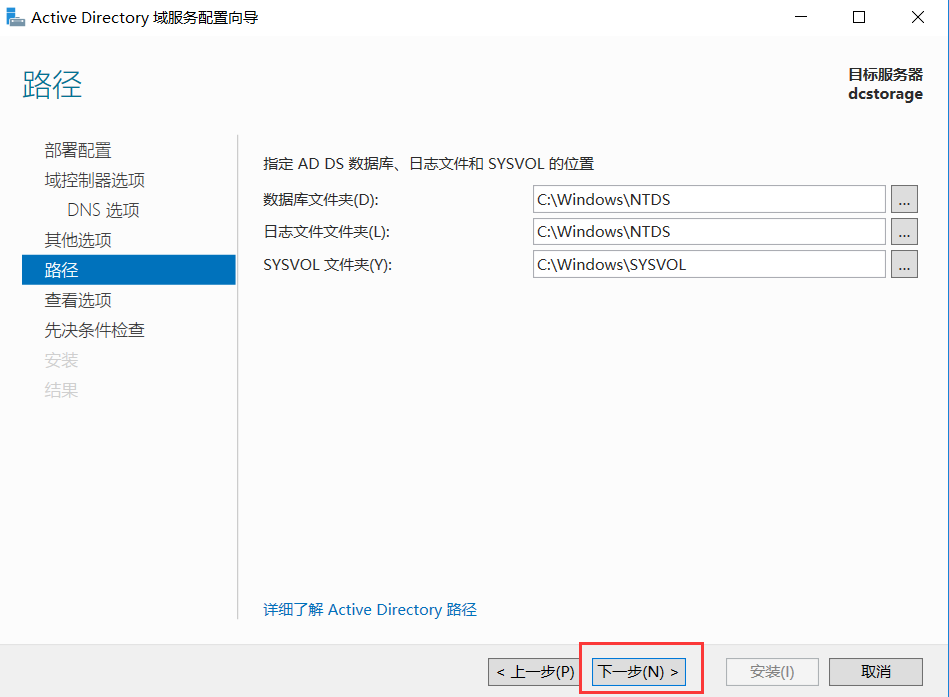

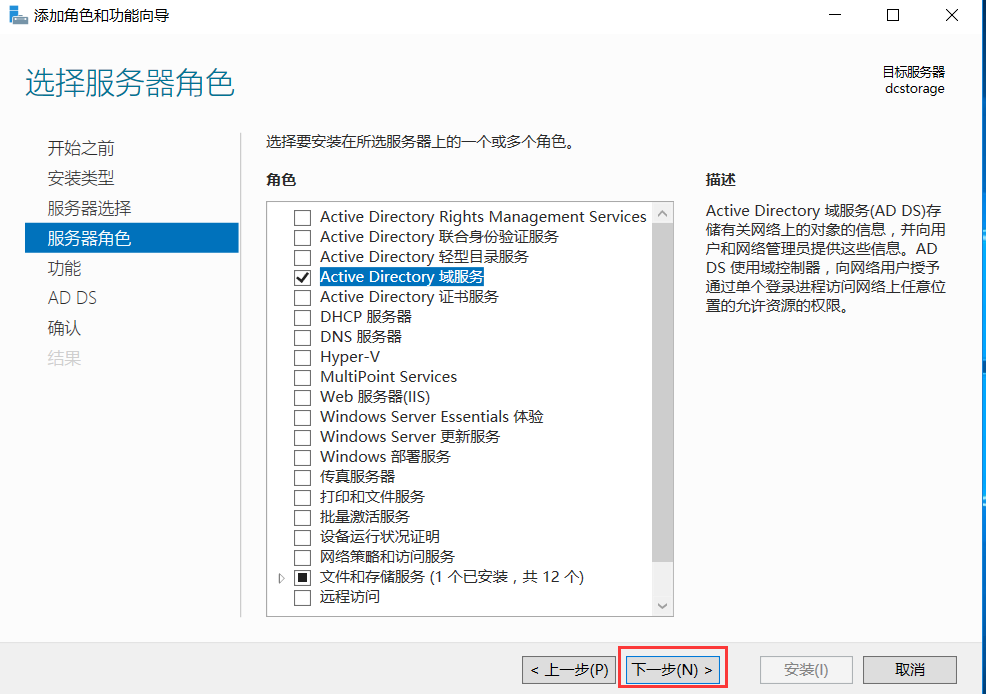

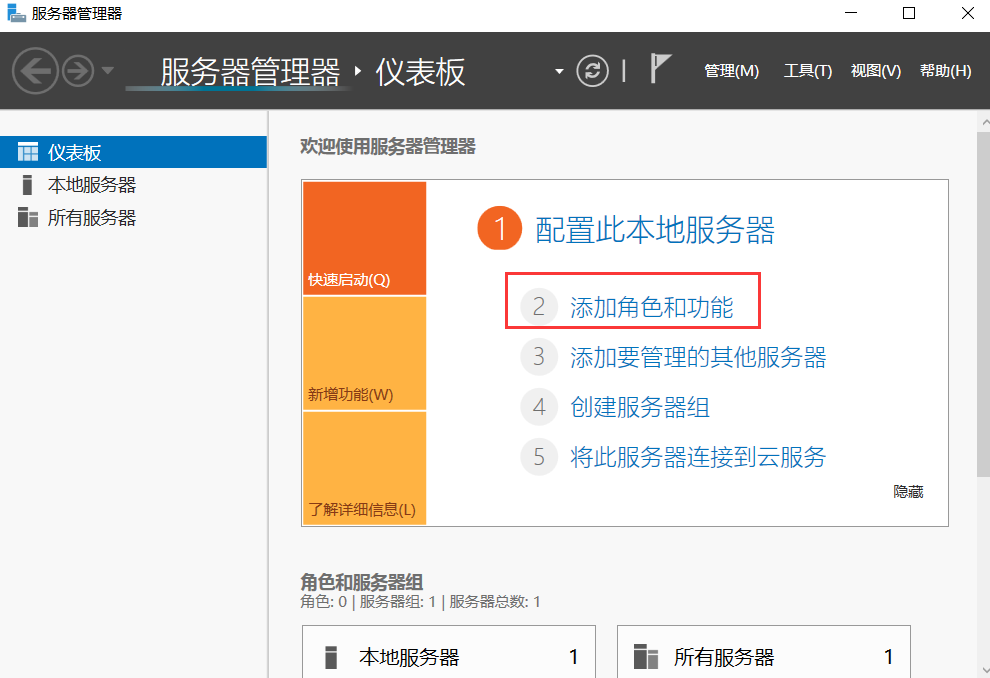

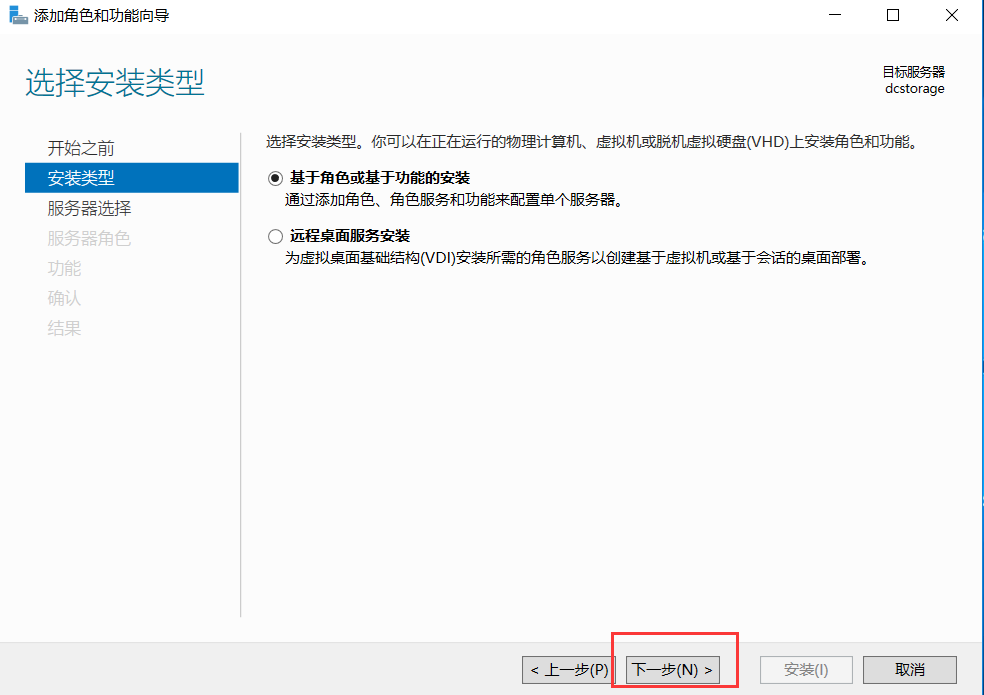

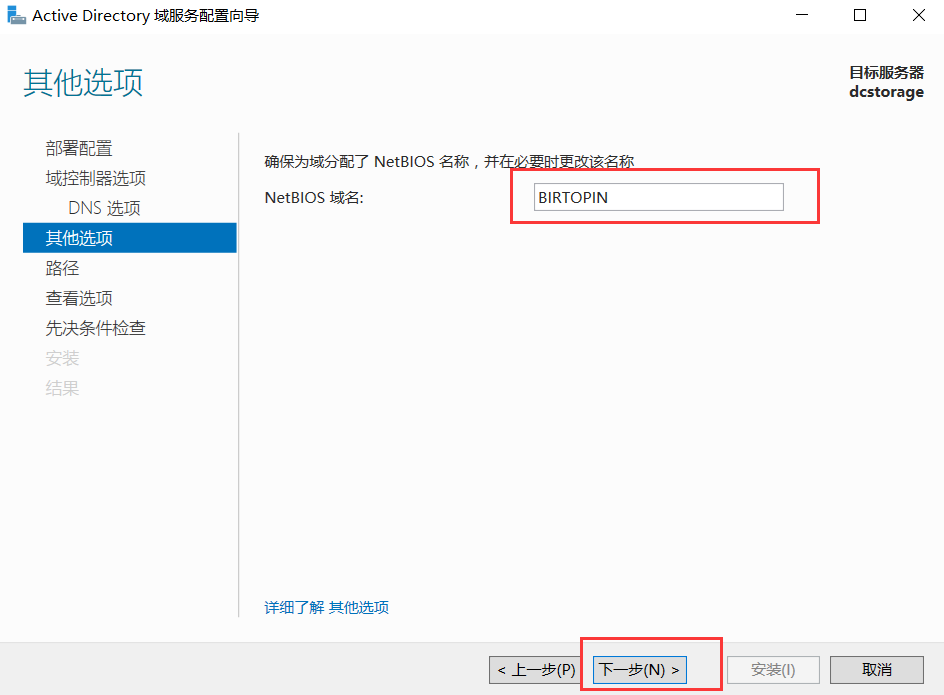

安装域控并且提升为域控服务器

（重启以后，域控服务器搭建完毕）

使ESXI01主机加入域

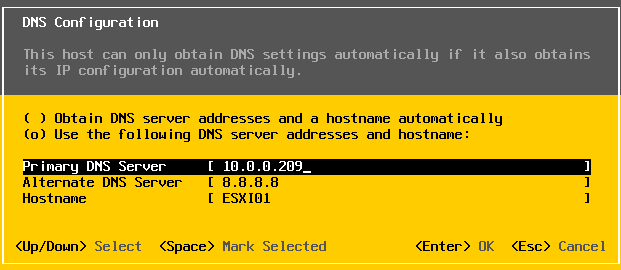

配置ESXI01的DNS的地址，指向域控服务器的IP

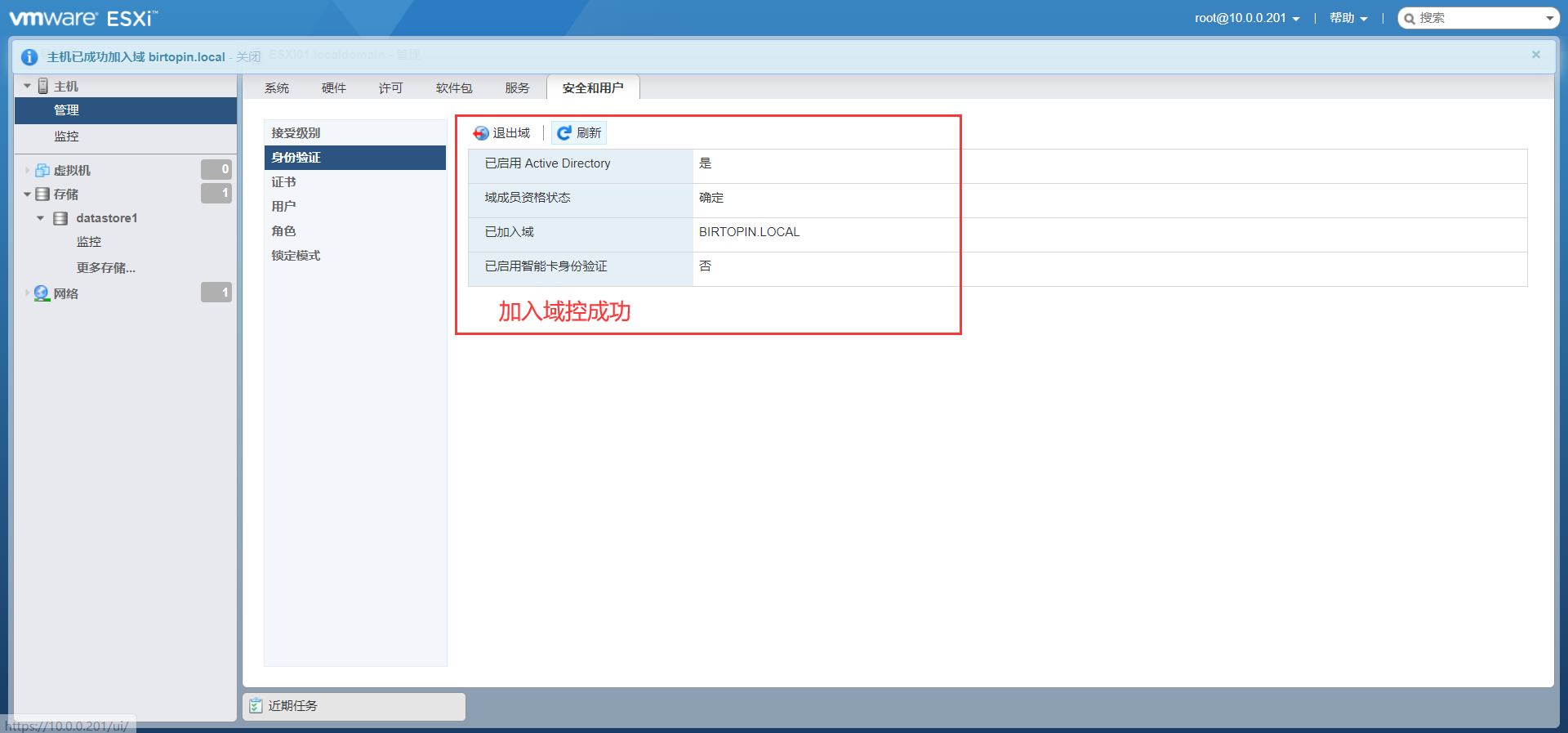

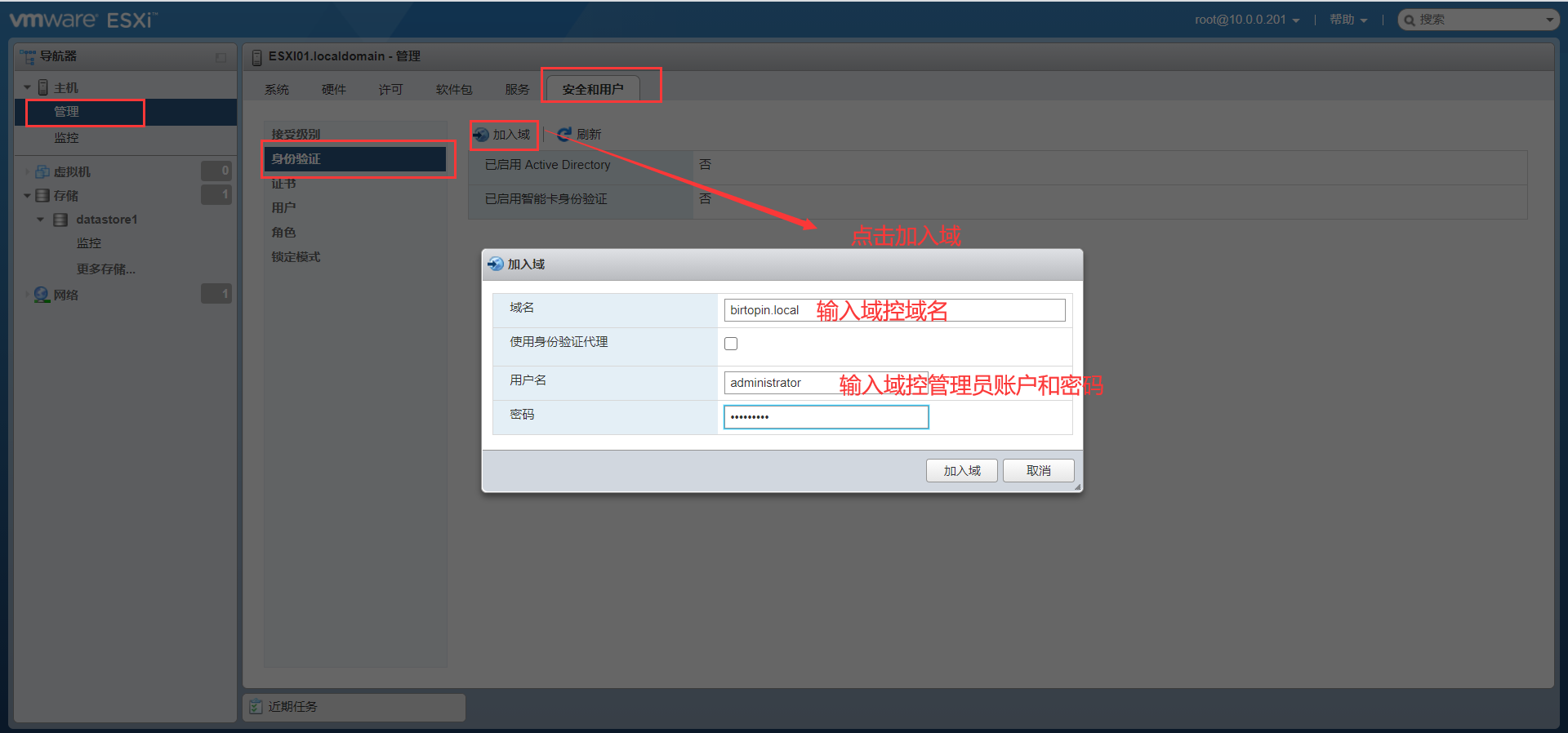

让ESXI01加入域控
（此时，ESXI01就又dcstorage这台域控服务器进行身份验证的管理了）

使用VMware Host Client管理主机证书(暂缺)

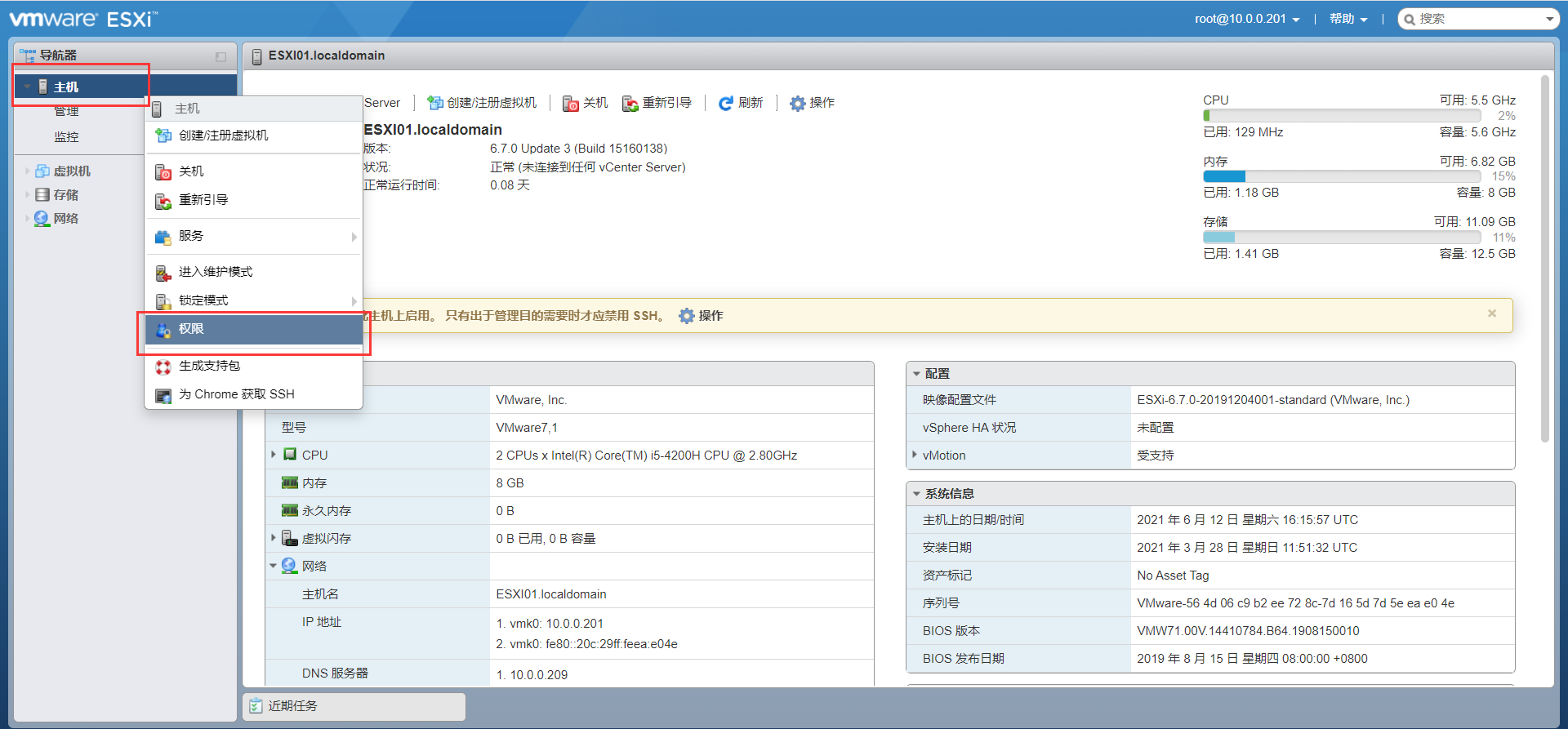

使用VMware Host Client管理用户、ESXi角色、管理权限

理论与实验结合学习：

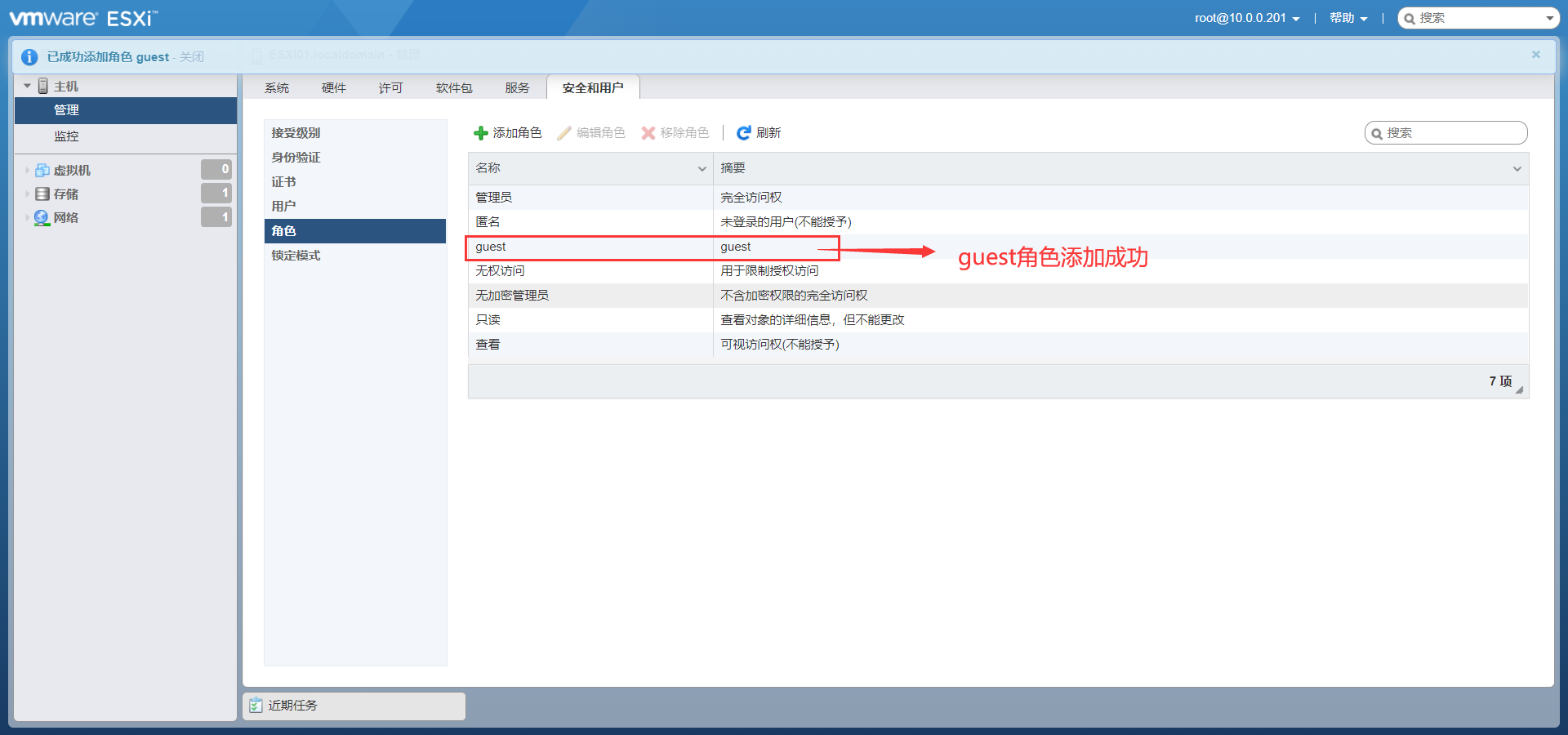

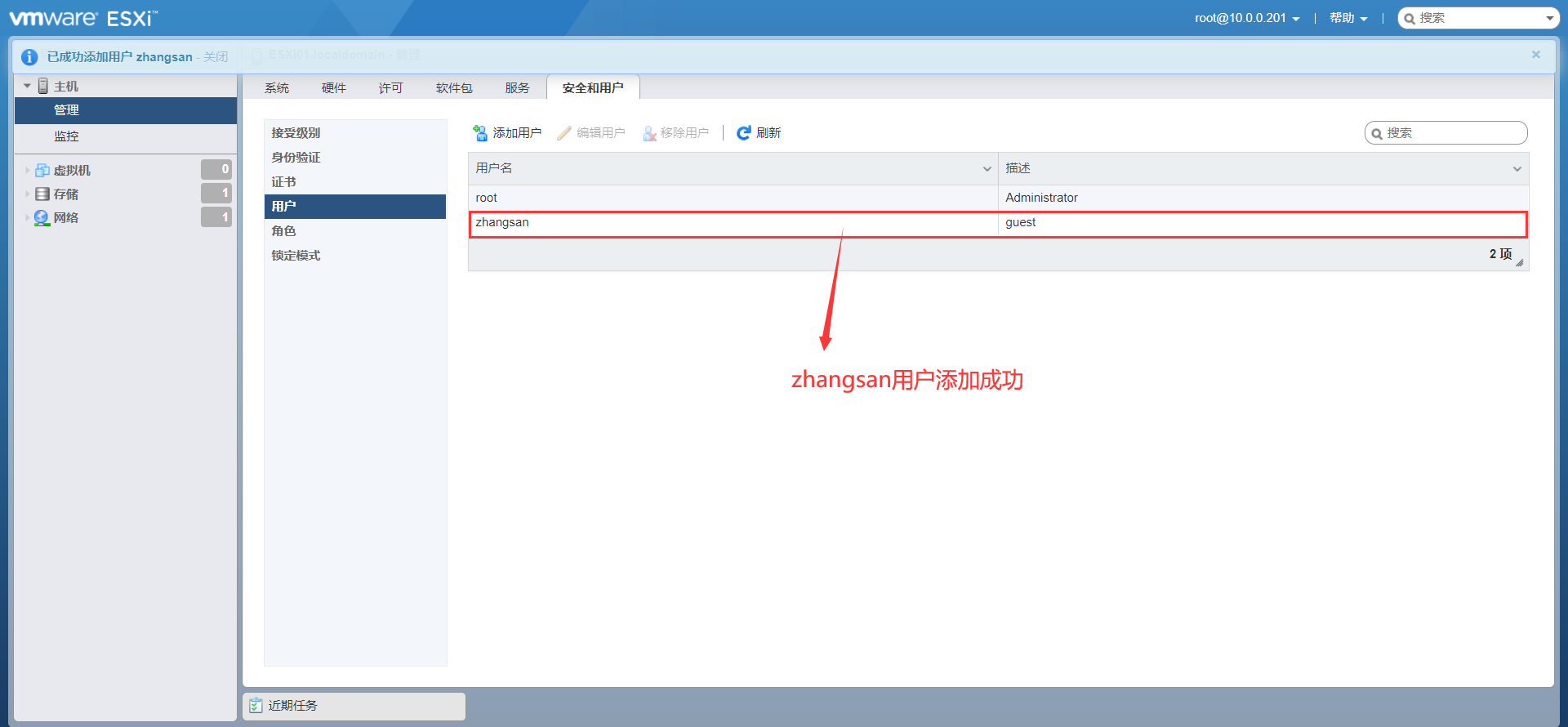

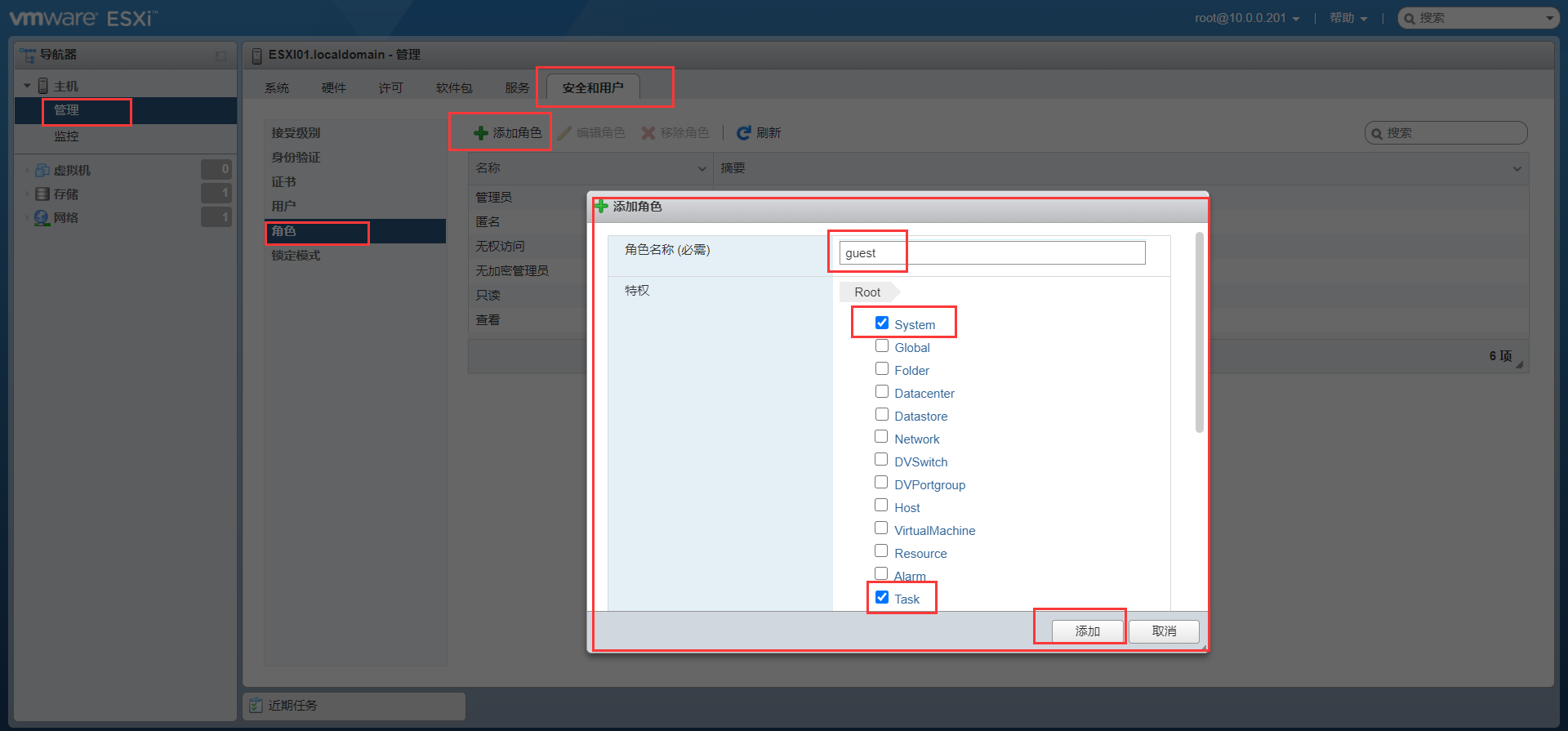

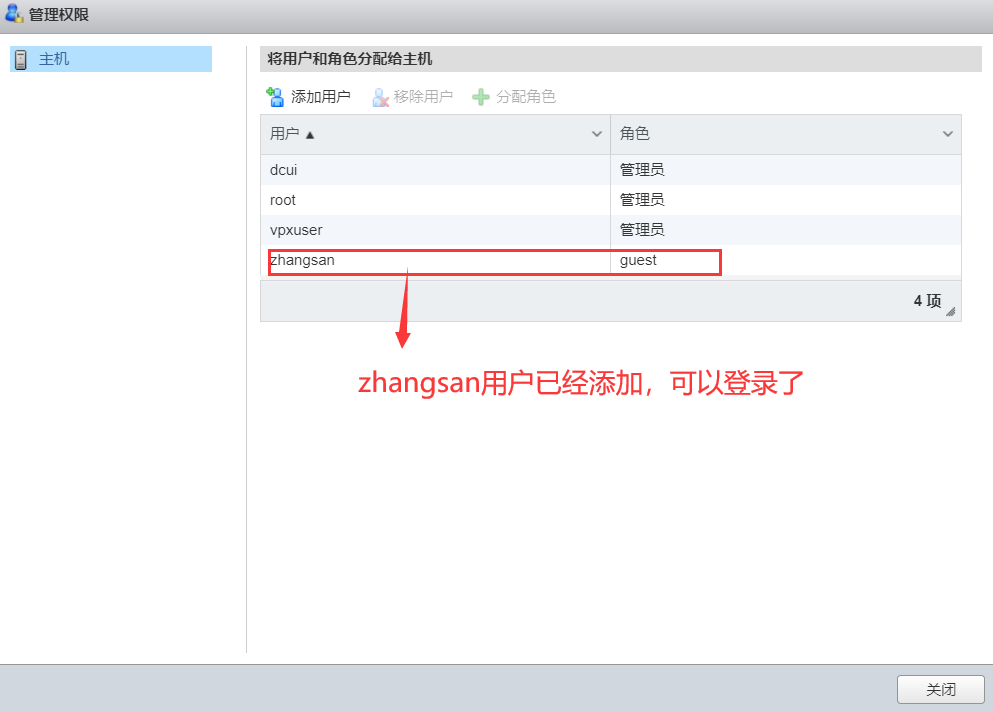

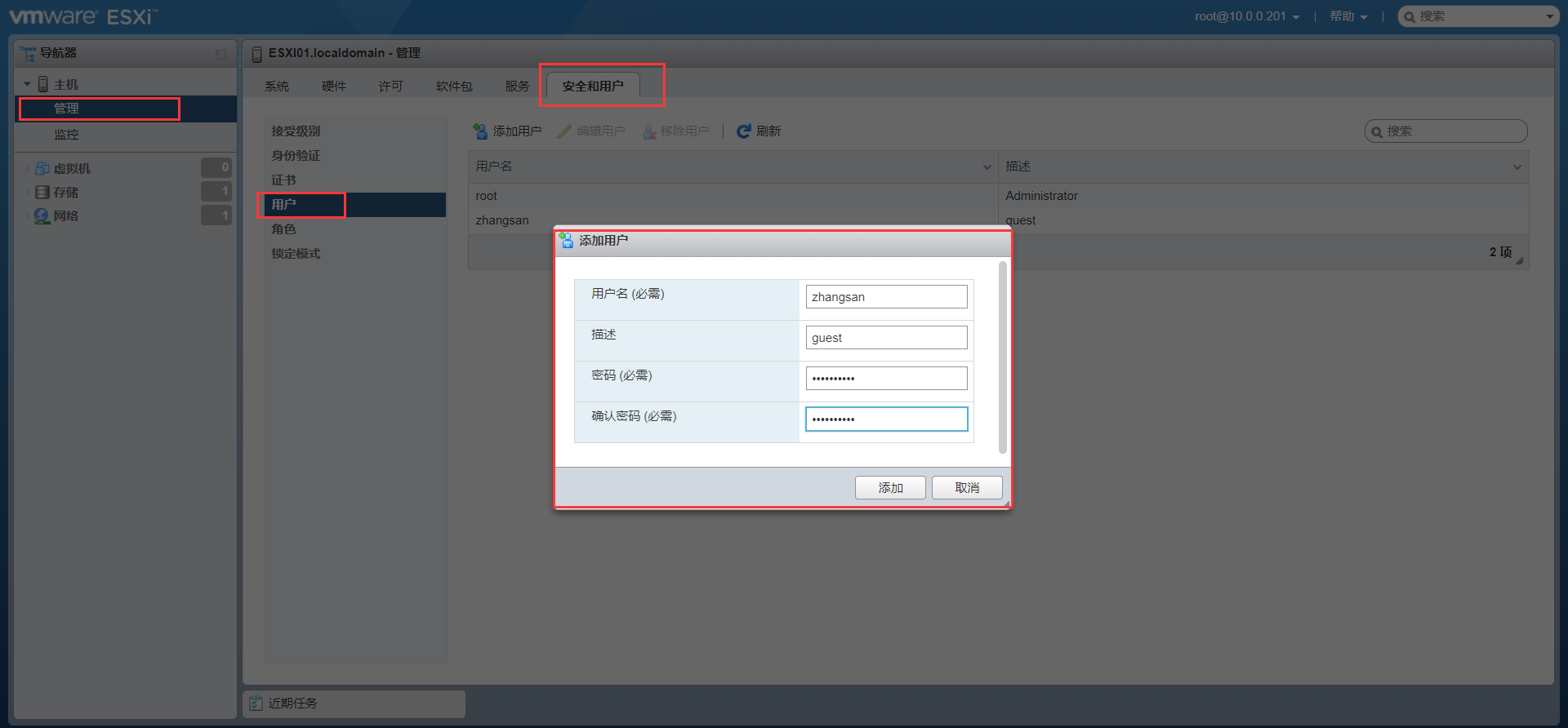

需求：添加zhangsan用户，且添加guest角色(该角色特权为system和task)，且使得该用户生效

3.3.6 重新引导或关闭ESXI主机

理论：
关闭单台ESXI主机是有讲究的，首先要正常关闭所有虚拟机，然后将ESXI主机进入维护模式，最后关机

3.3.7 调试ESXI SSH 和 ESXI Shell

ESXI SSH

理论：
主要用于远程调试

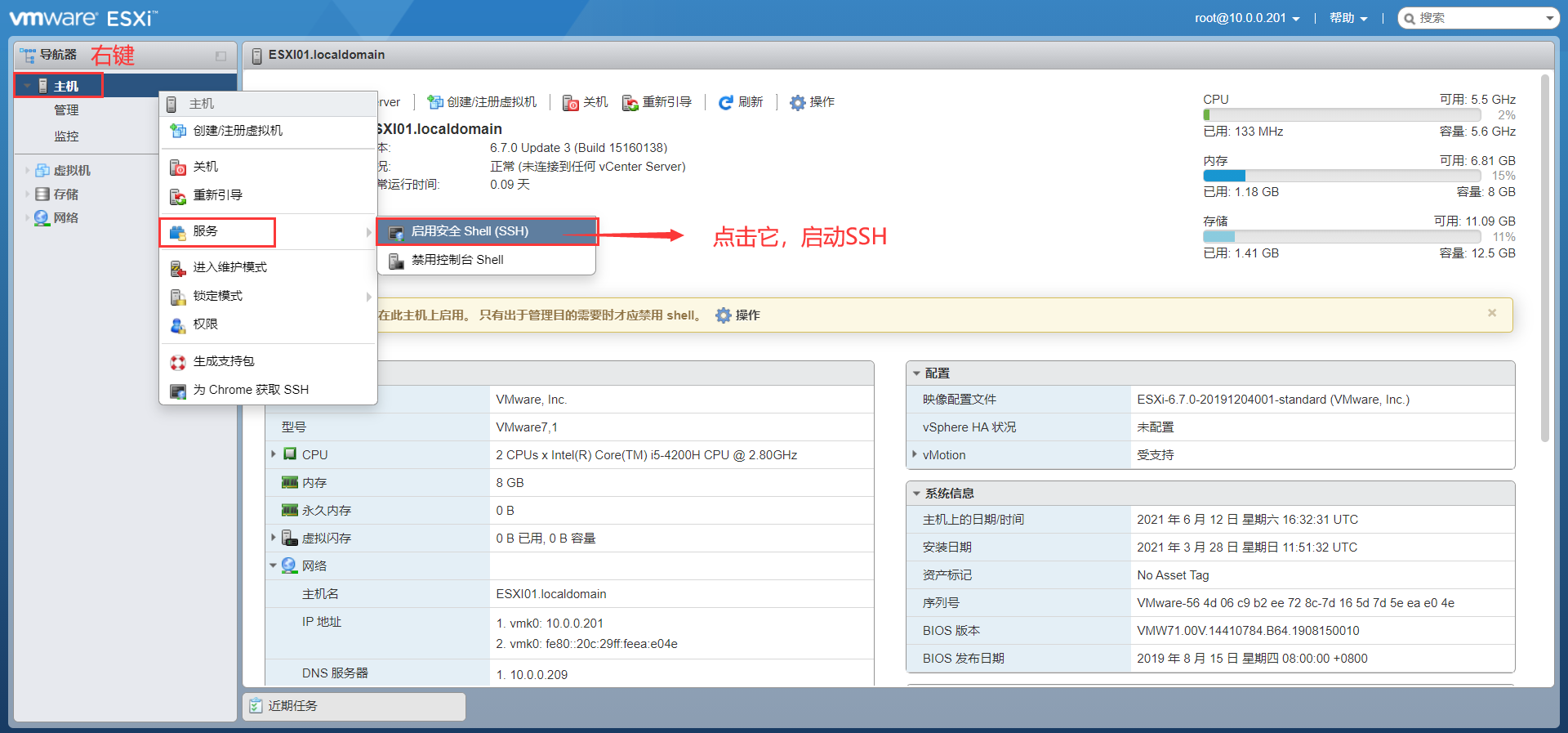

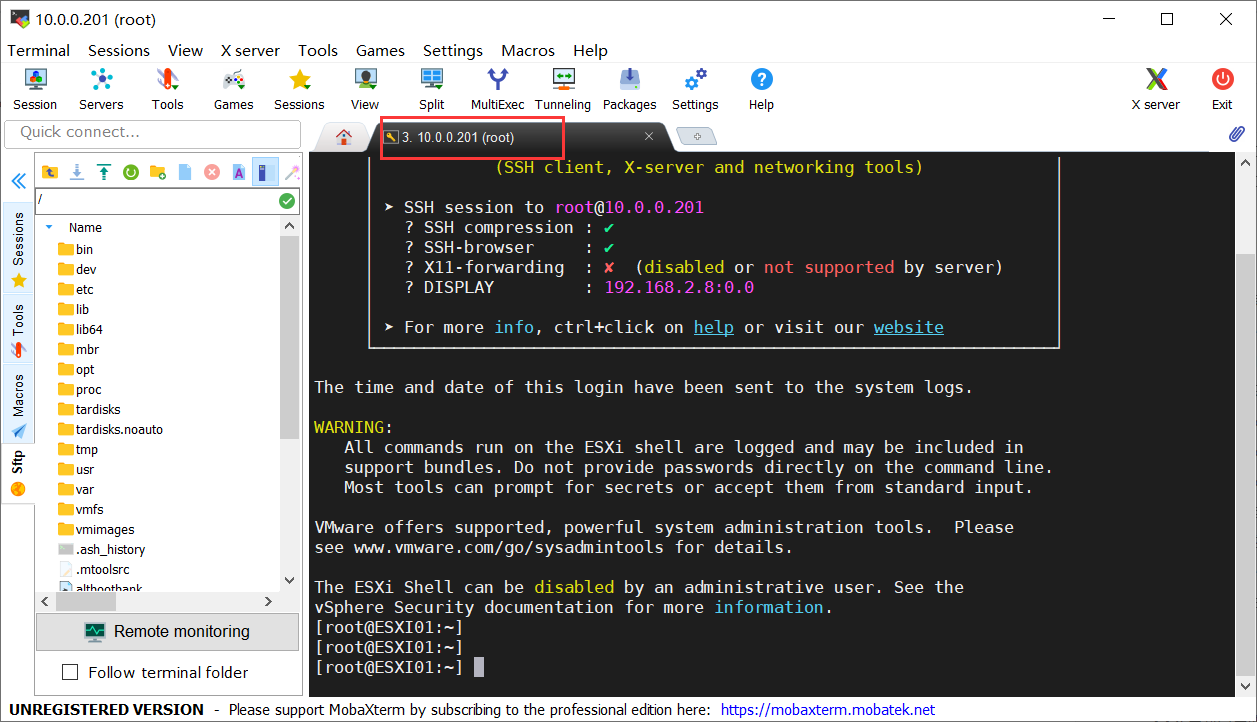

实验：使用远程连接工具，连接ESXI01主机
我们在当前局域网中的一台主机上，使用xshell或者putty或者mobxterm等软件进行连接
image.png 成功连接
（如果ESXI SSH关闭，那么无法进行远程连接）

ESXI SHELL

理论：
之前学过，在DCUI界面，有两种操作模式，分别是 图形化 和 SHELL （ctrl+alt+F1进入shell、ctrl+alt+F2进入GUI）
若我们开启ESXI SHELL，那么是可以在dcui界面操作shell
若我们关闭ESXI SHELL，那么不能在dcui界面操作shell

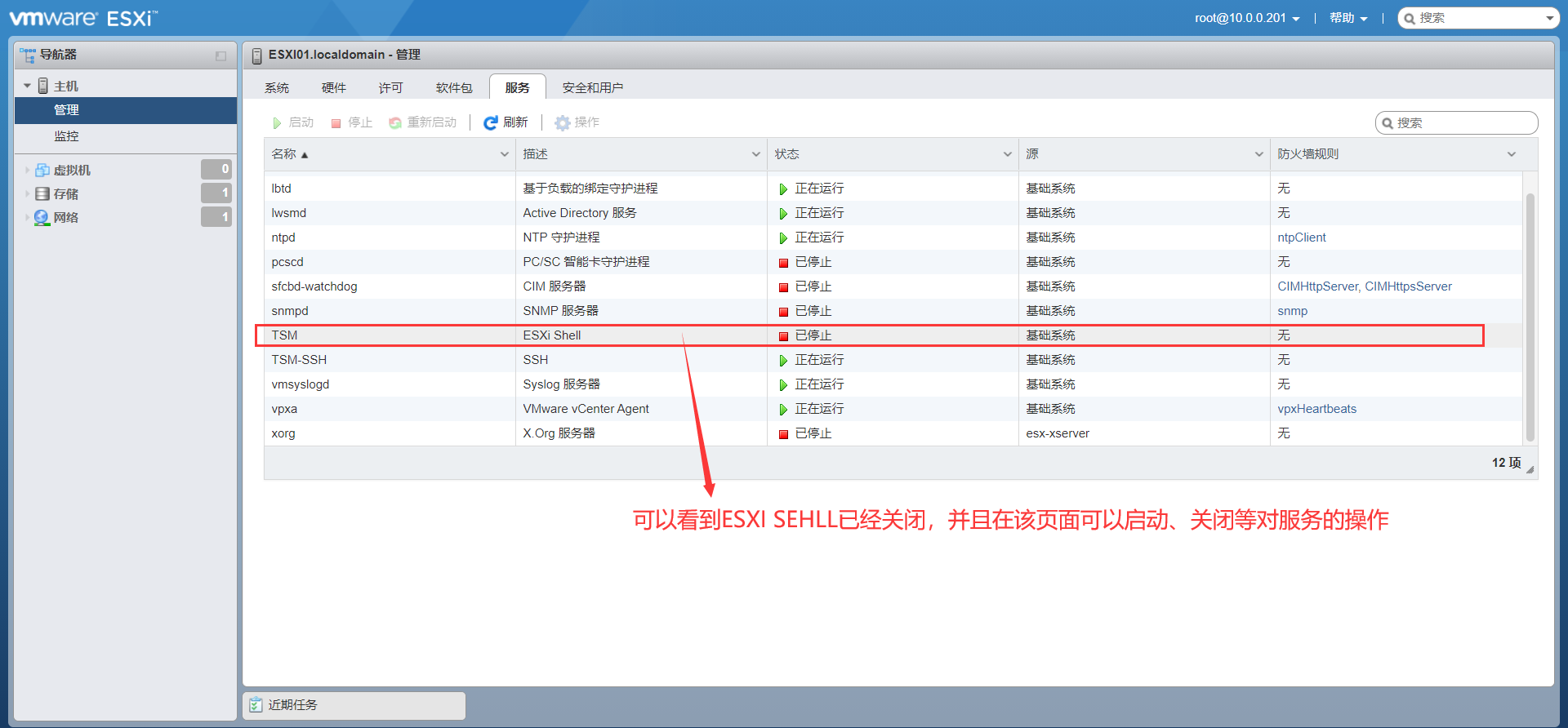

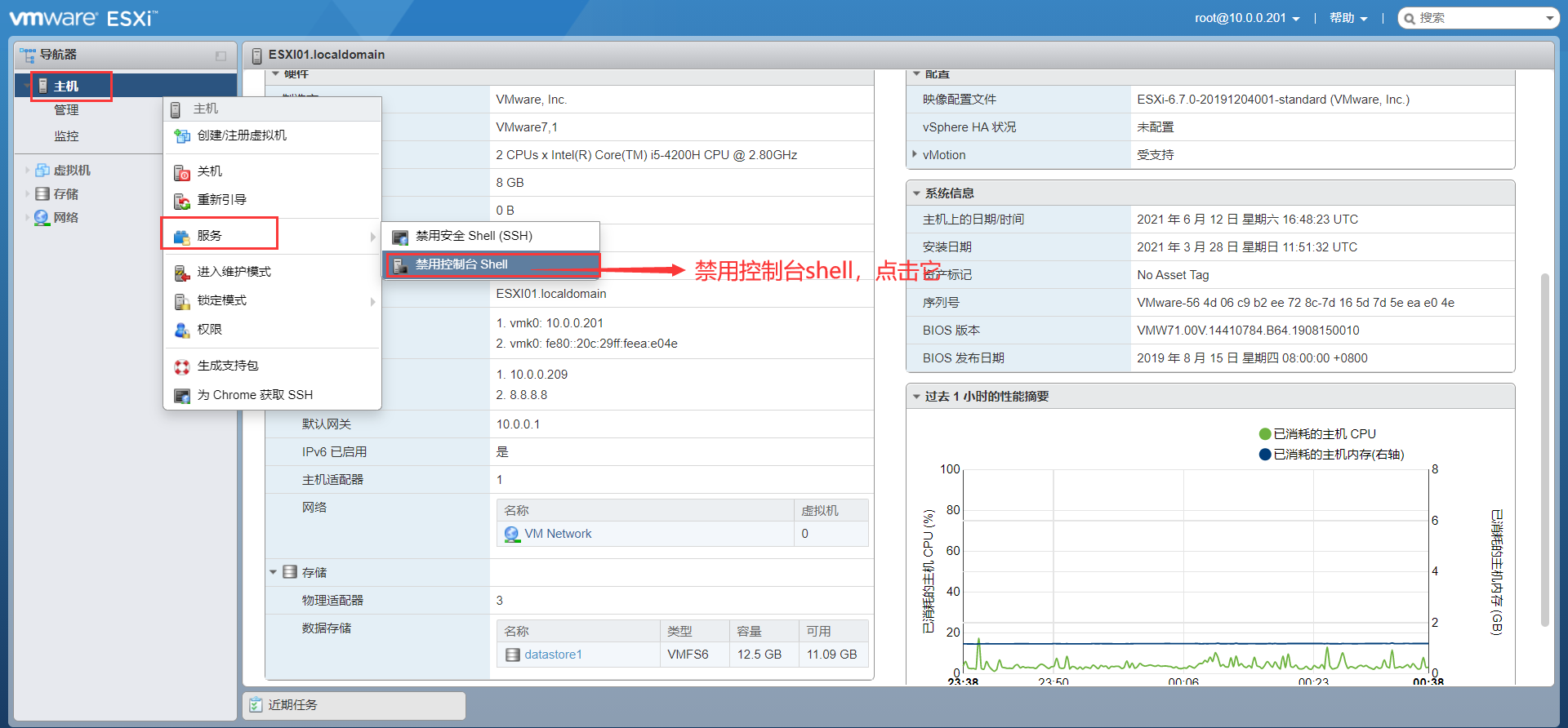

实验：关闭ESXI SHELL

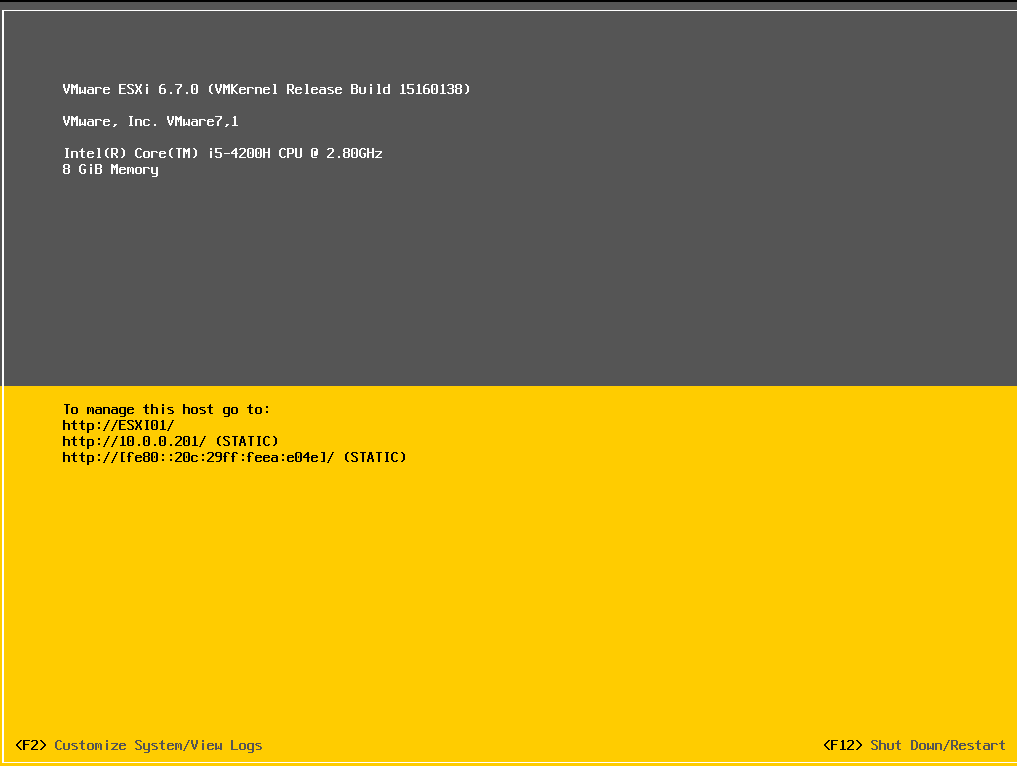

我们到ESXI01主机的DCUI界面去
按下 ctrl+alt+F1,切换到ESXI SHELL界面下
（我们发现，并不能登录，说明不能对ESXI SHELL进行操作）

3.3.8 将主机置于维护模式

理论：
当需要对服务器本身进行添加内存条，更换cpu，或者添加显卡等类似操作的时候，我们当然要关机操作
在3.3.7也已经说过，ESXI的关机是有严格要求的，步骤如下：
将ESXI主机中所有虚拟机正常关机 —-> 将主机进入维护模式 —-> 关机

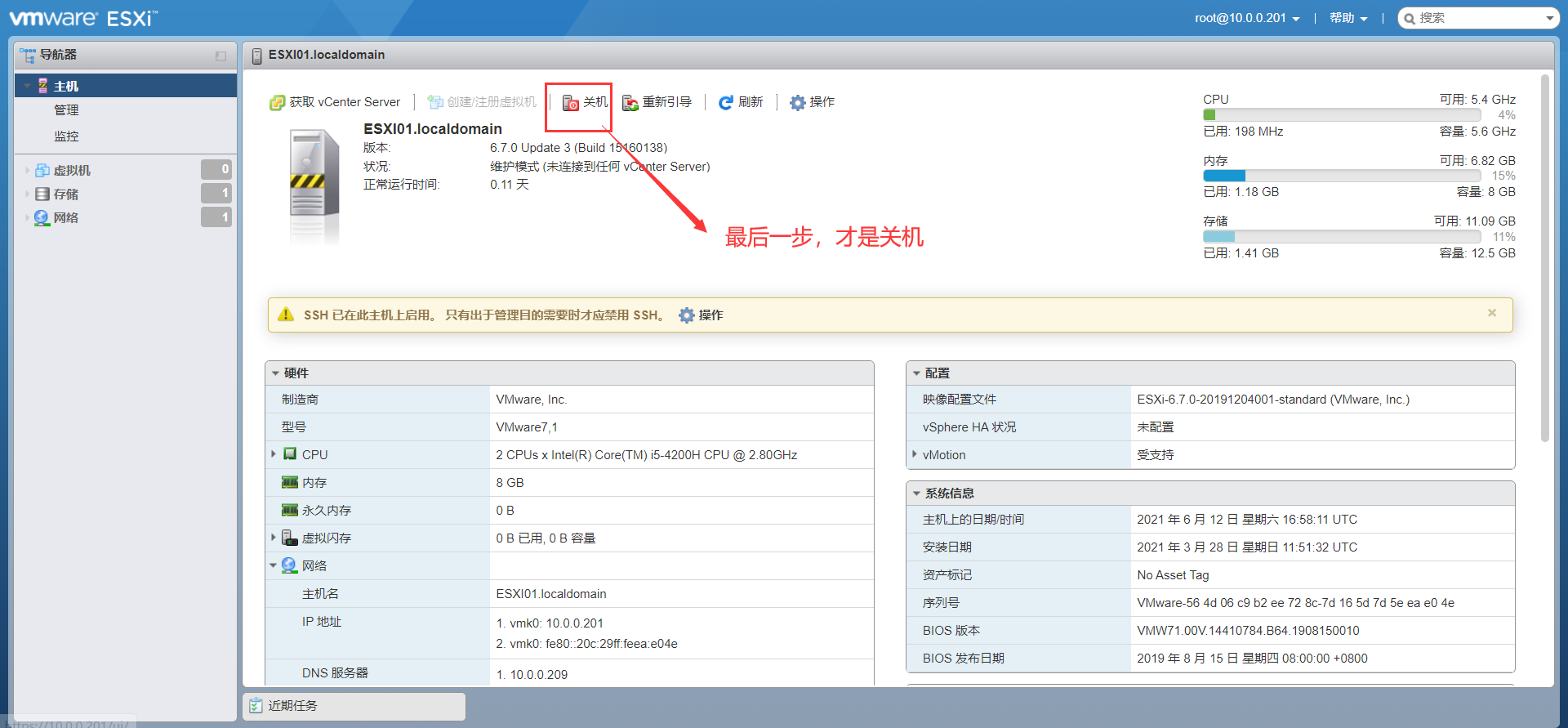

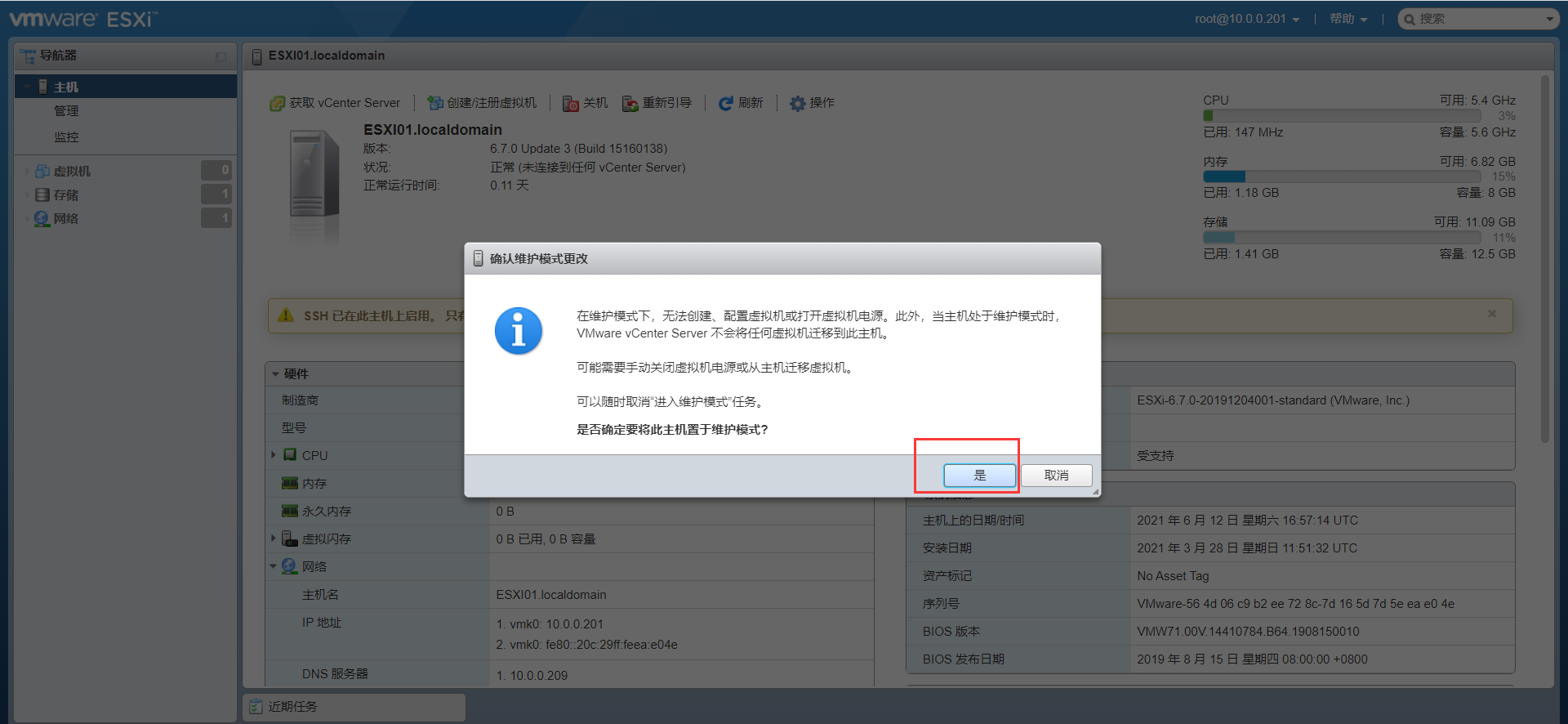

实验：将ESXI01主机按照标准流程进行关机

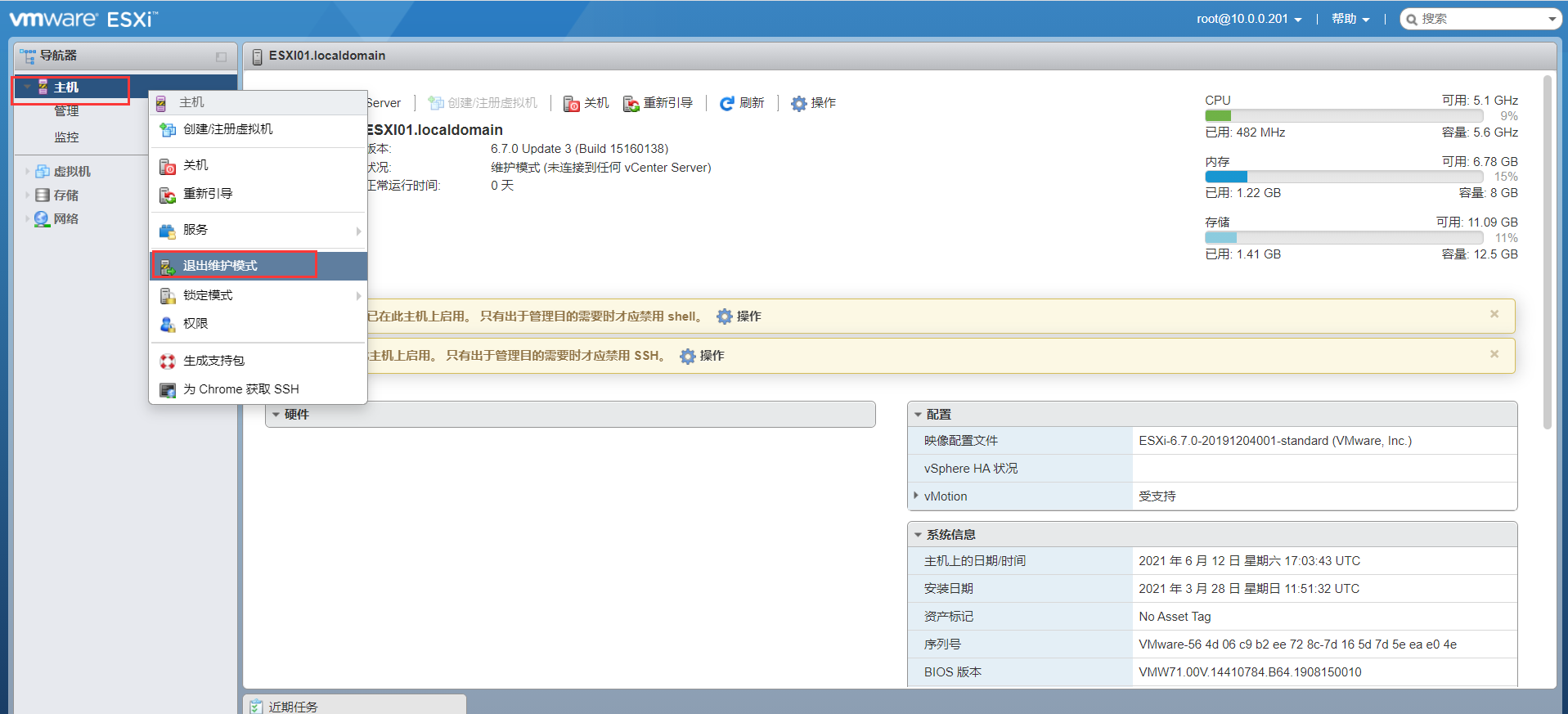

当ESXI主机启动后，需要先退出维护模式，那么ESXI的功能才能够正常使用

3.3.9 锁定模式（暂缺）

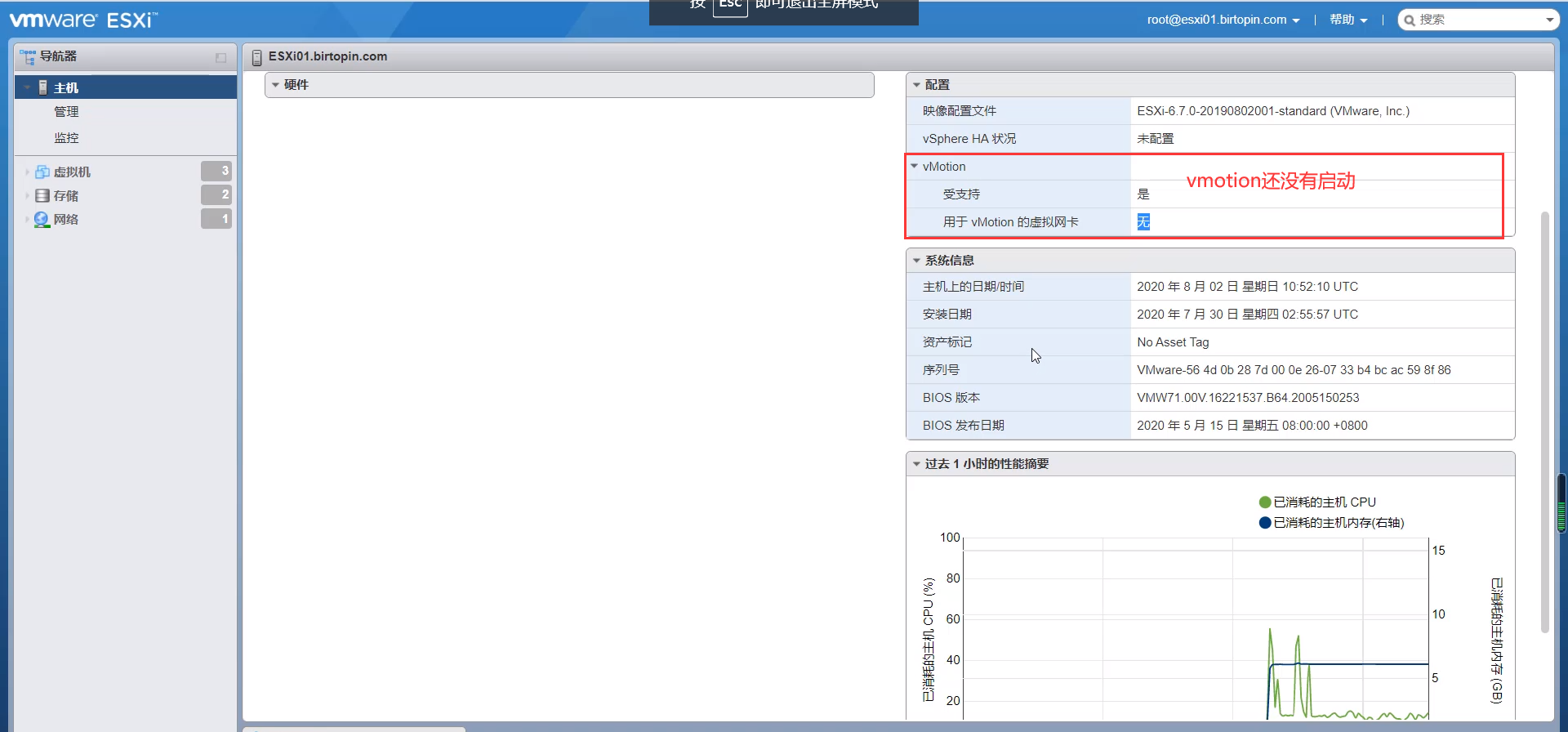

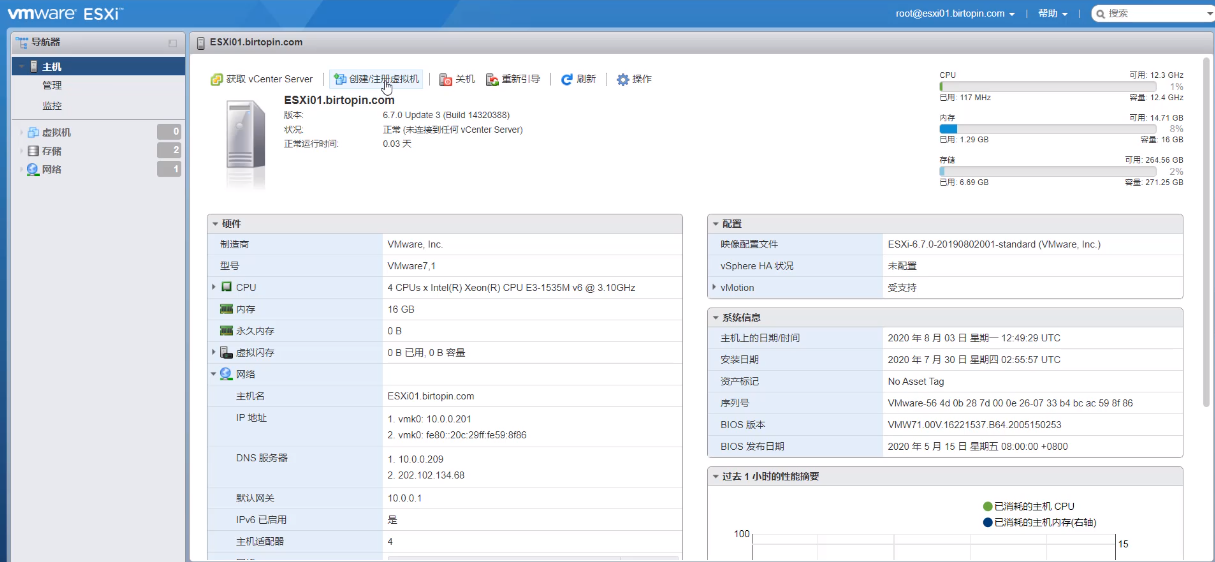

3.3.10 查看主机的基本信息

我们能在主机模块，查看主机的相关信息

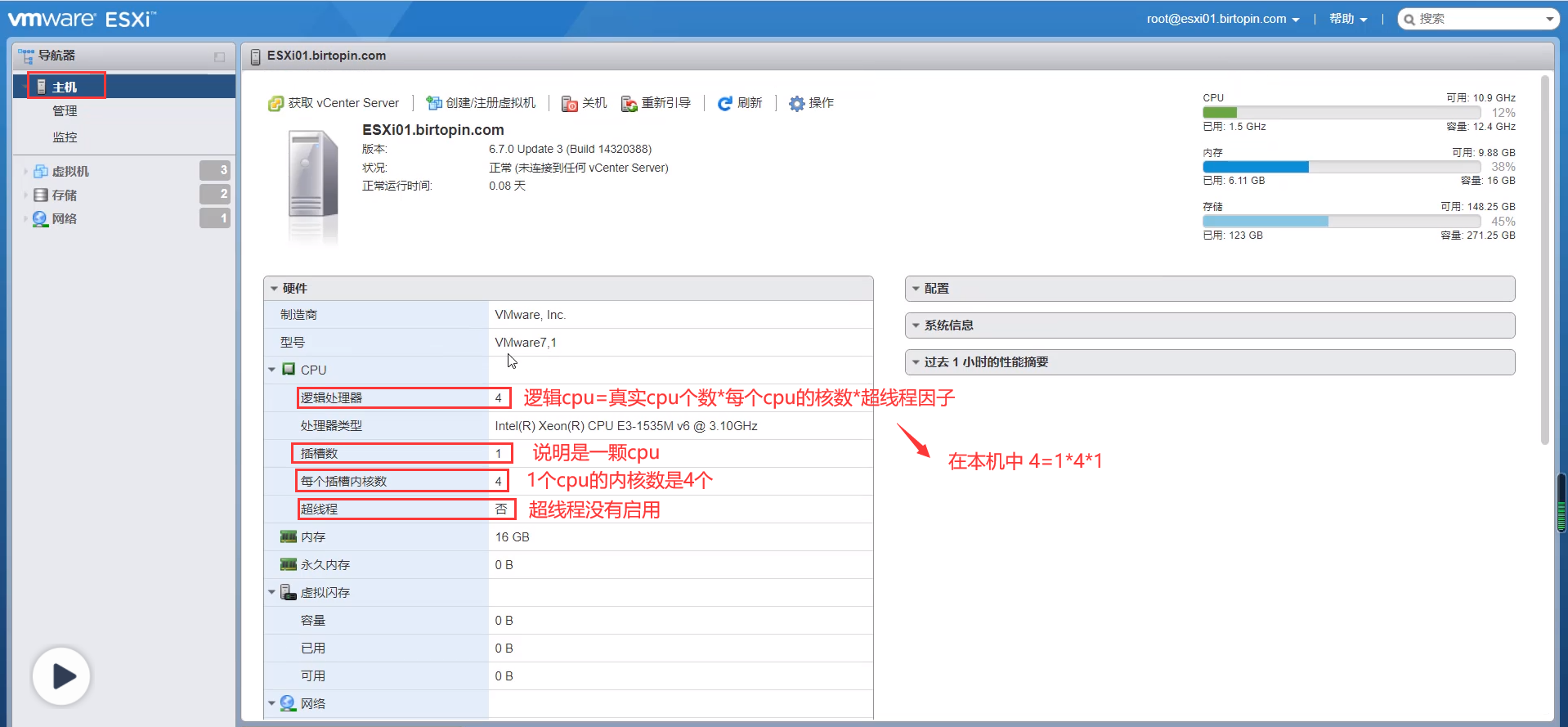

查看硬件：

查看配置和系统信息：

3.3.11 监控ESXI主机(暂缺)

3.4 使用VMware Host Client 进行虚拟机管理

3.4.1 创建虚拟机

创建虚拟机的三种方式

方式一：

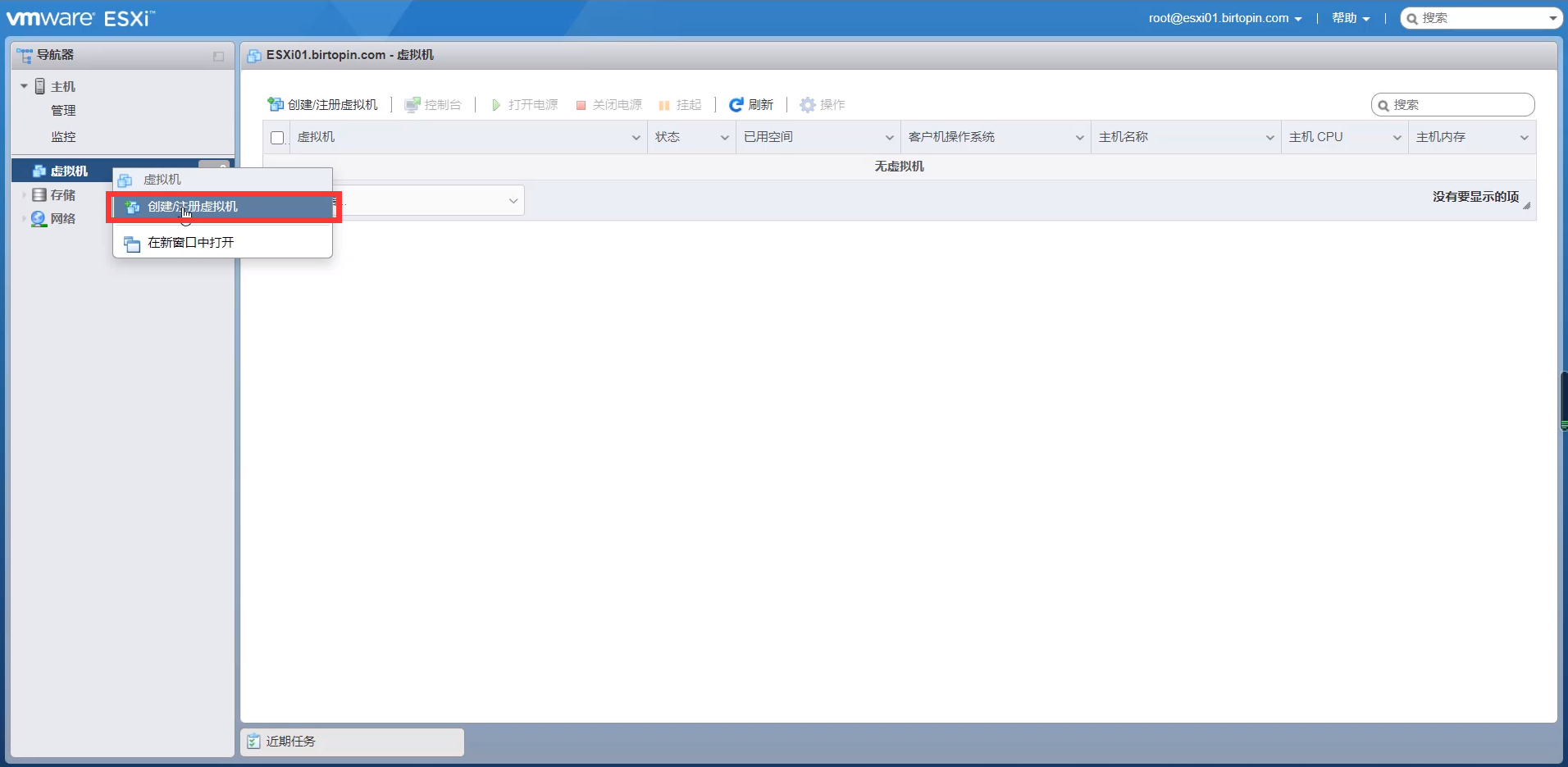

方式二：右键主机，创建虚拟机

方式三：

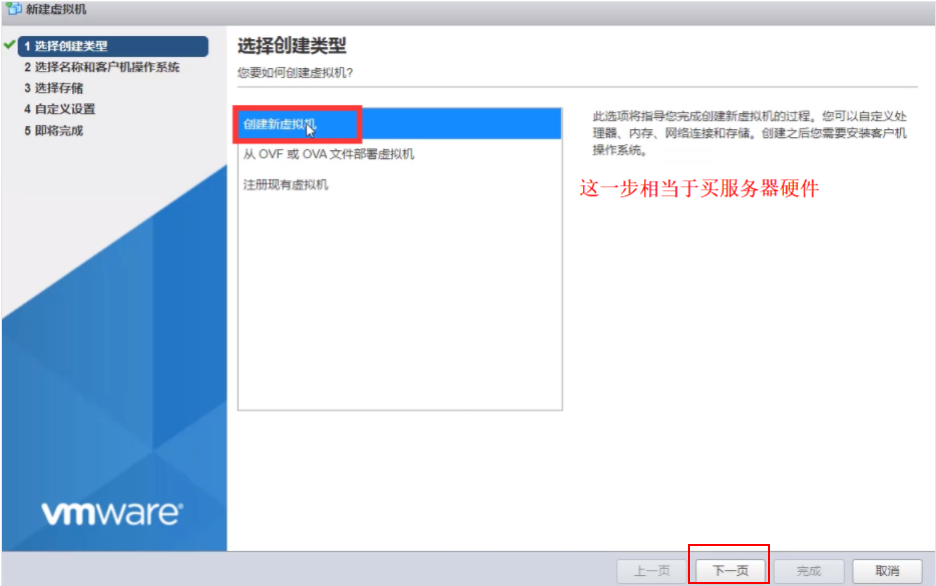

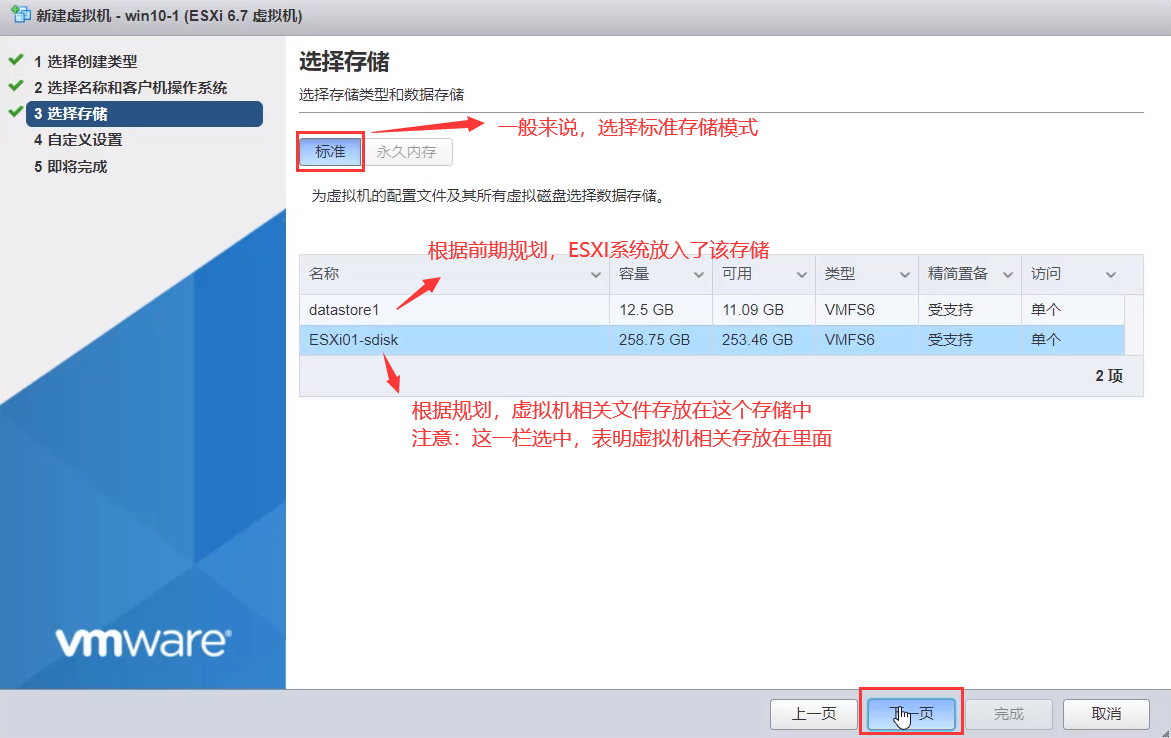

创建新虚拟机实验

通过上面的 创建虚拟机的三种方式，就可以进入到如下页面
就可以创建虚拟机了，我们点击创建新的虚拟机

点击下一步，进入如下页面

点击下一步，进入如下页面

点击下一步，进入如下页面

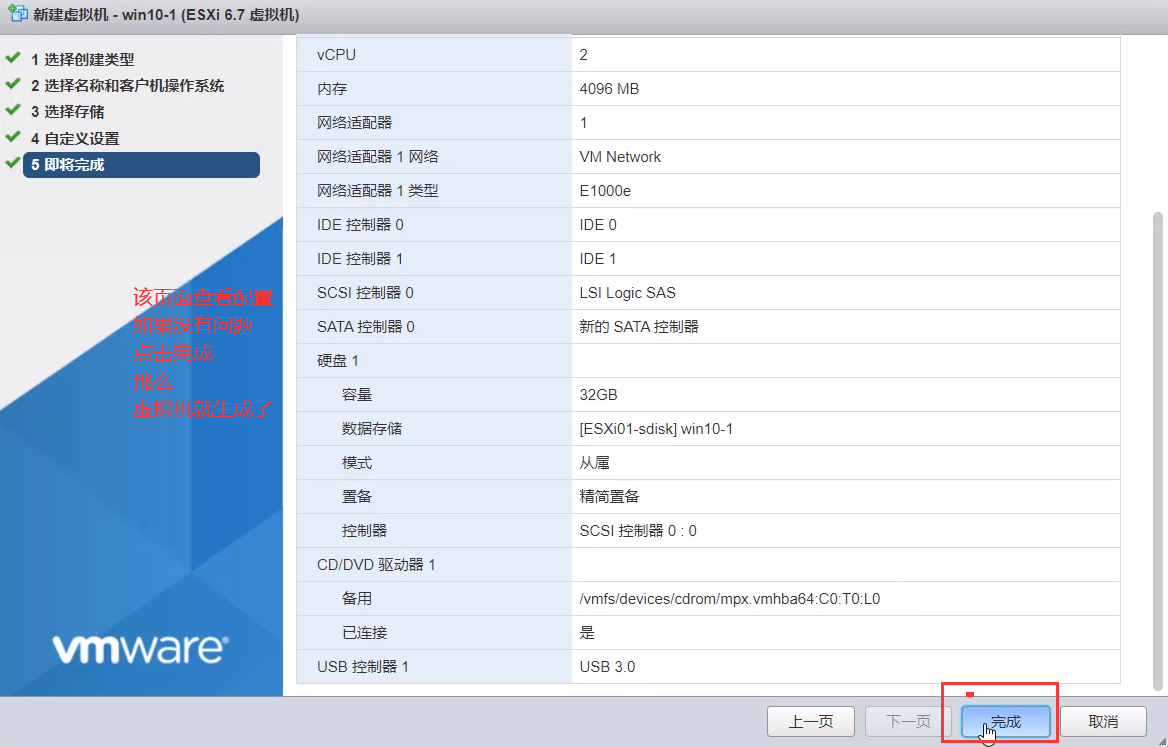

点击下一步，进入如下页面

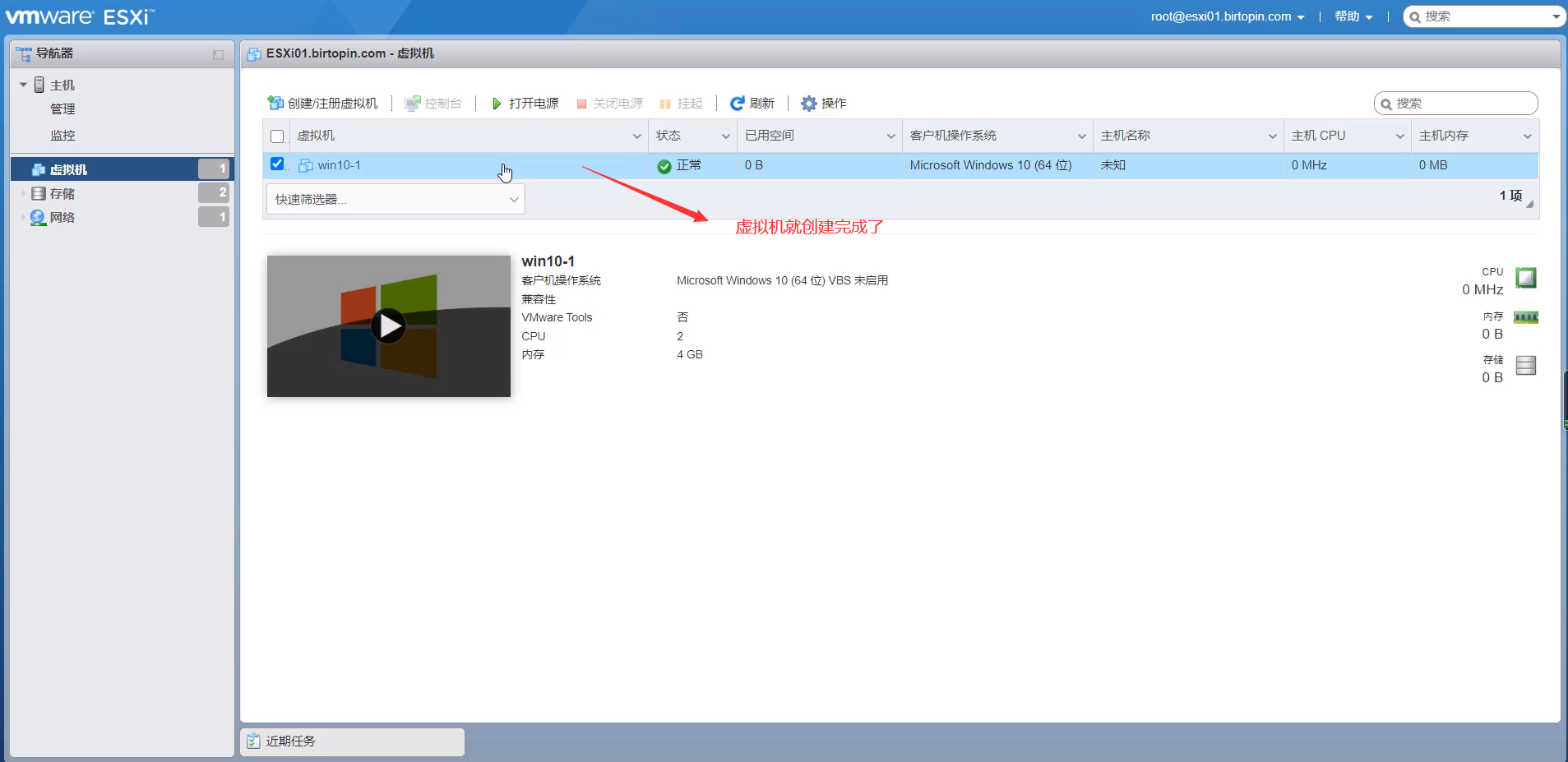

此时，虚拟机创建完毕
相当于服务器硬件采购并且组建起来了

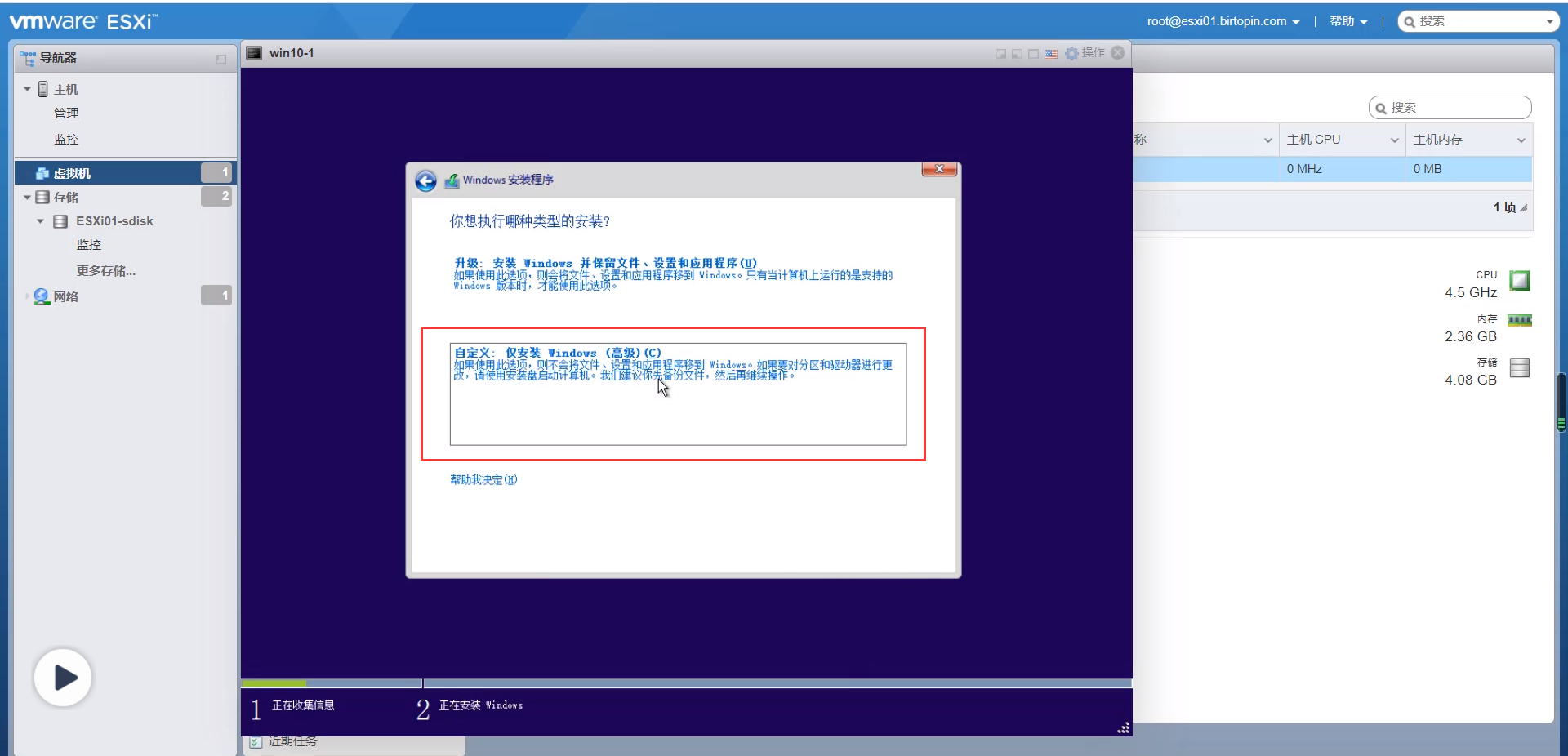

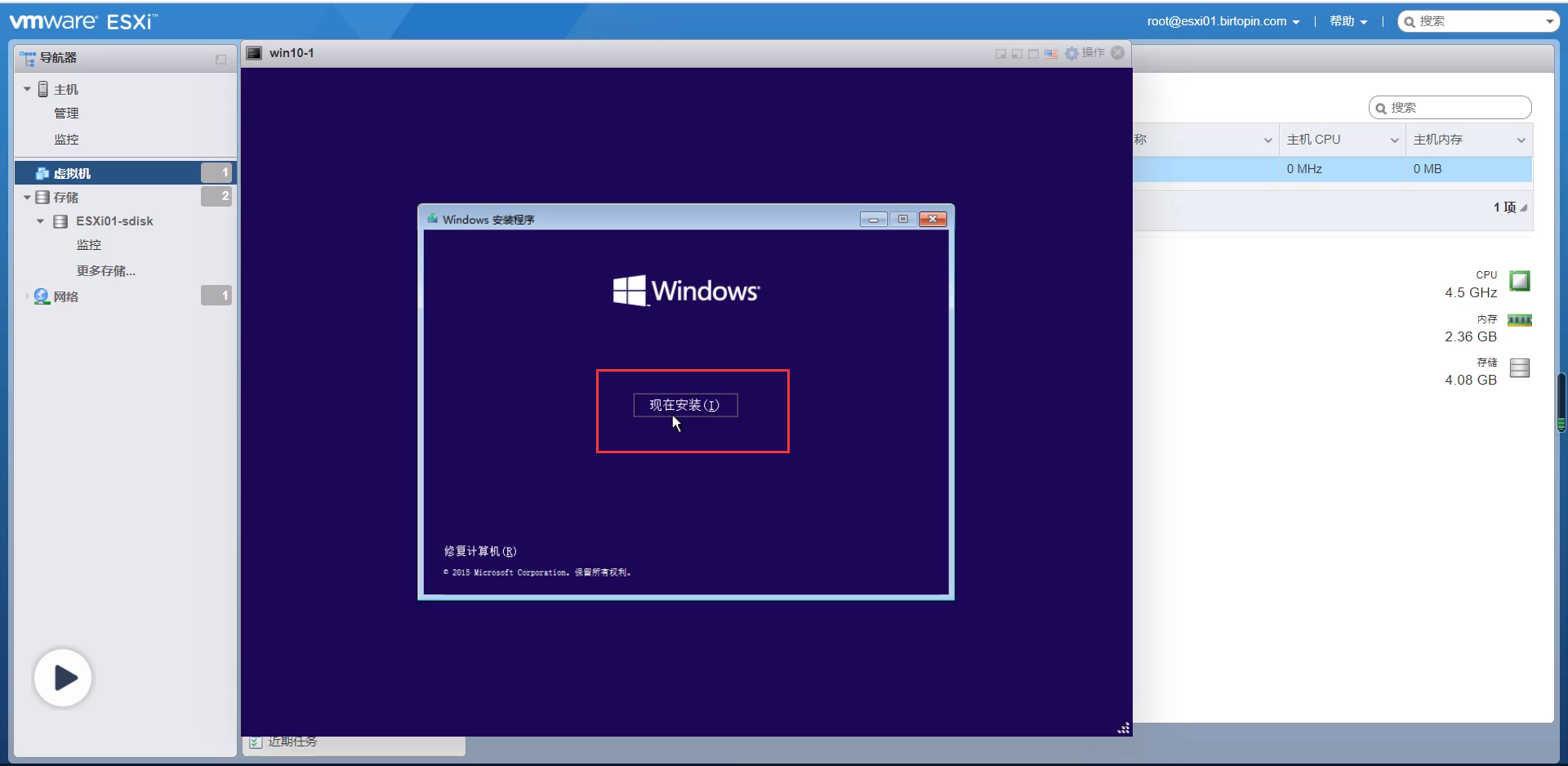

在虚拟机中安装操作系统

现在我们的虚拟机已经创建完毕，既然硬件已经采购回来，那么我们就需要安装操作系统了

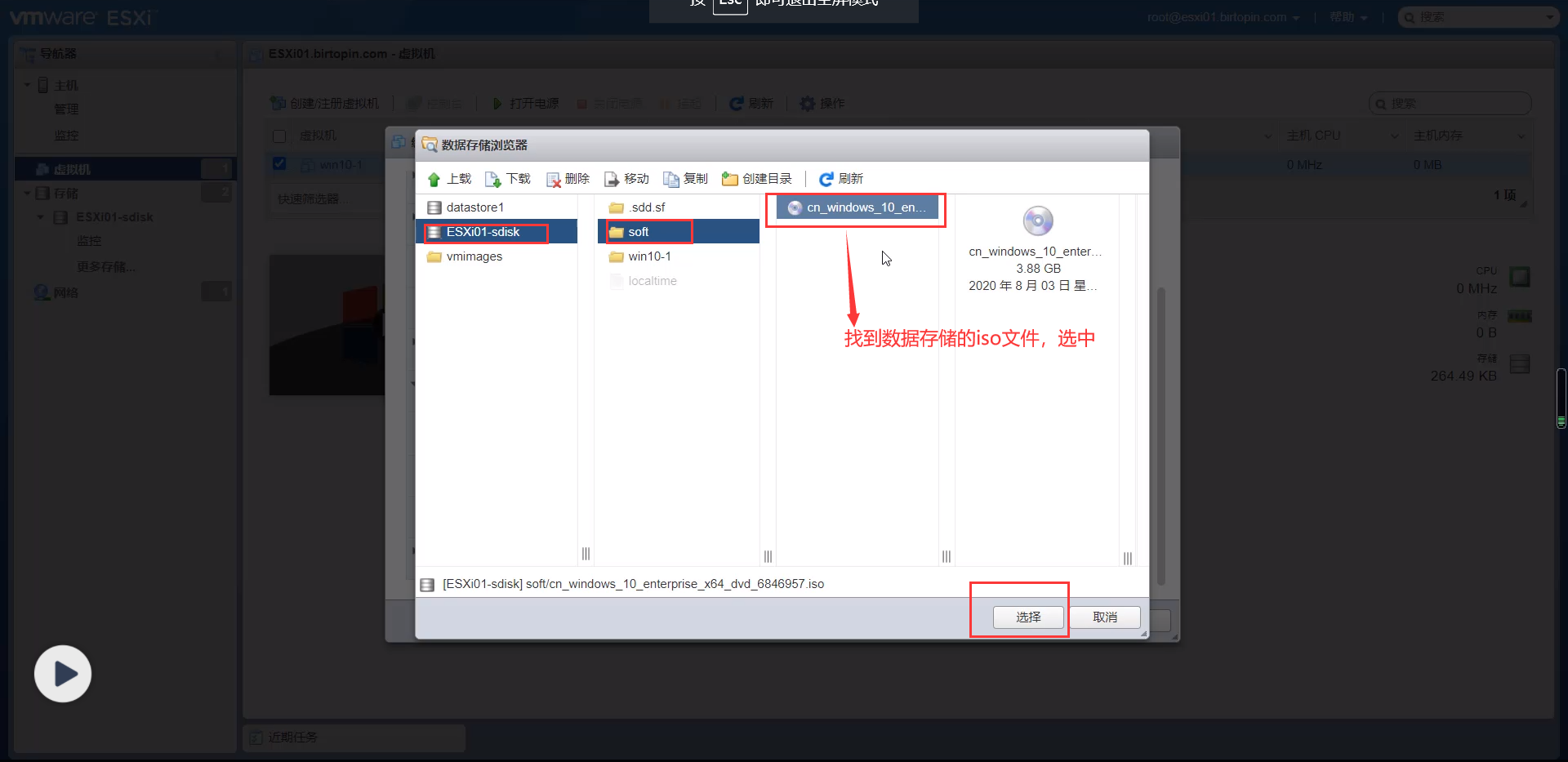

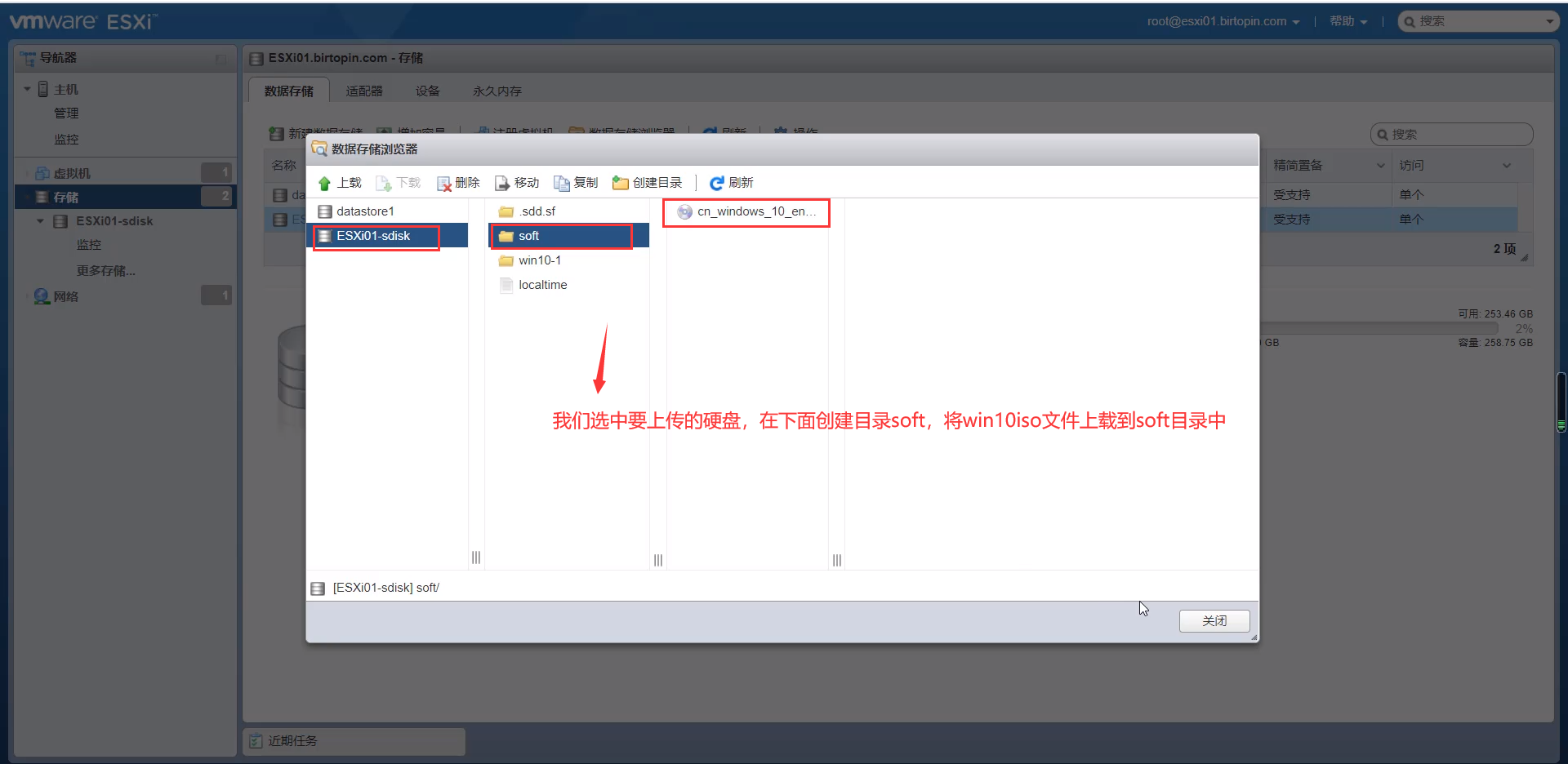

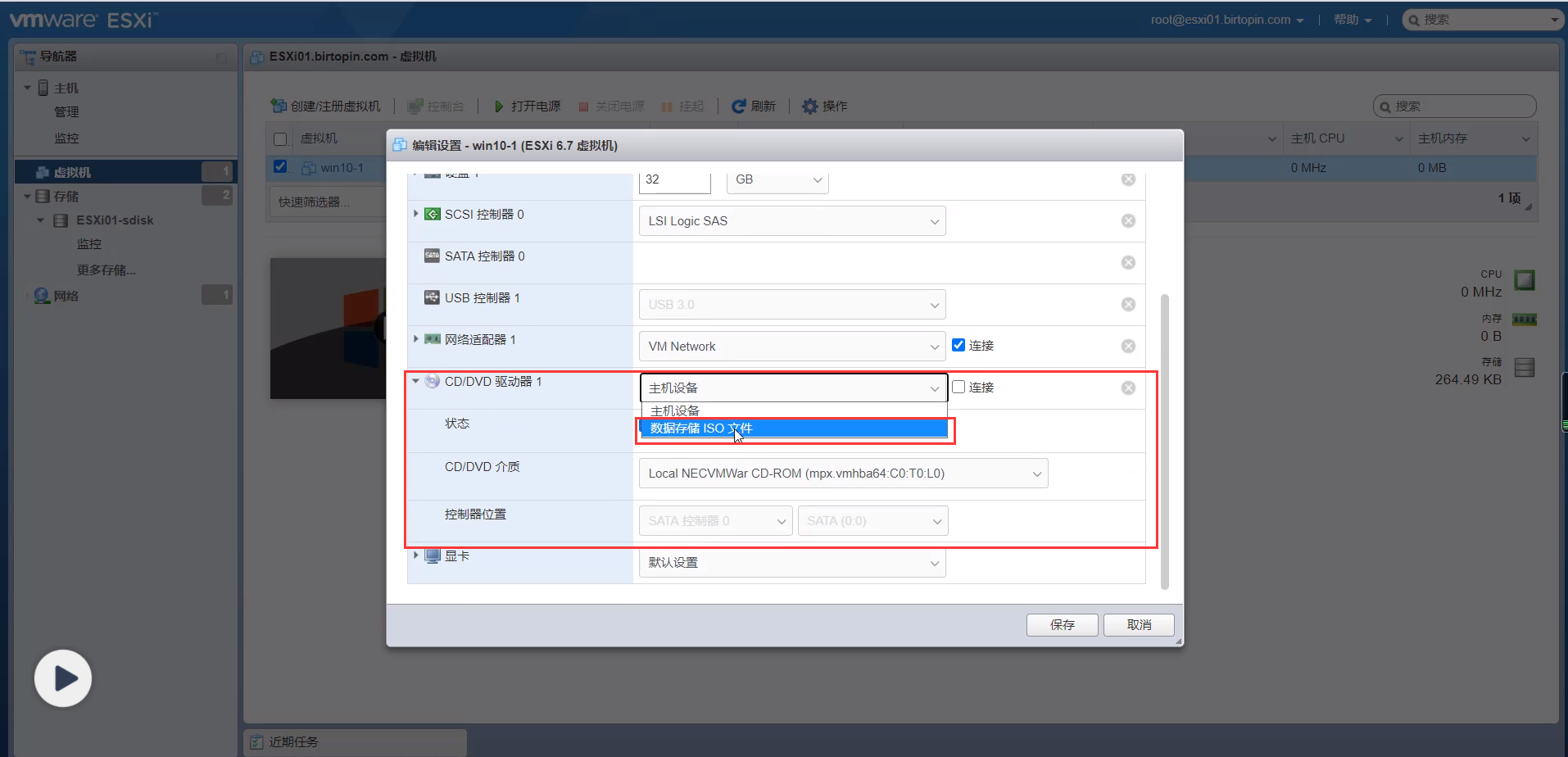

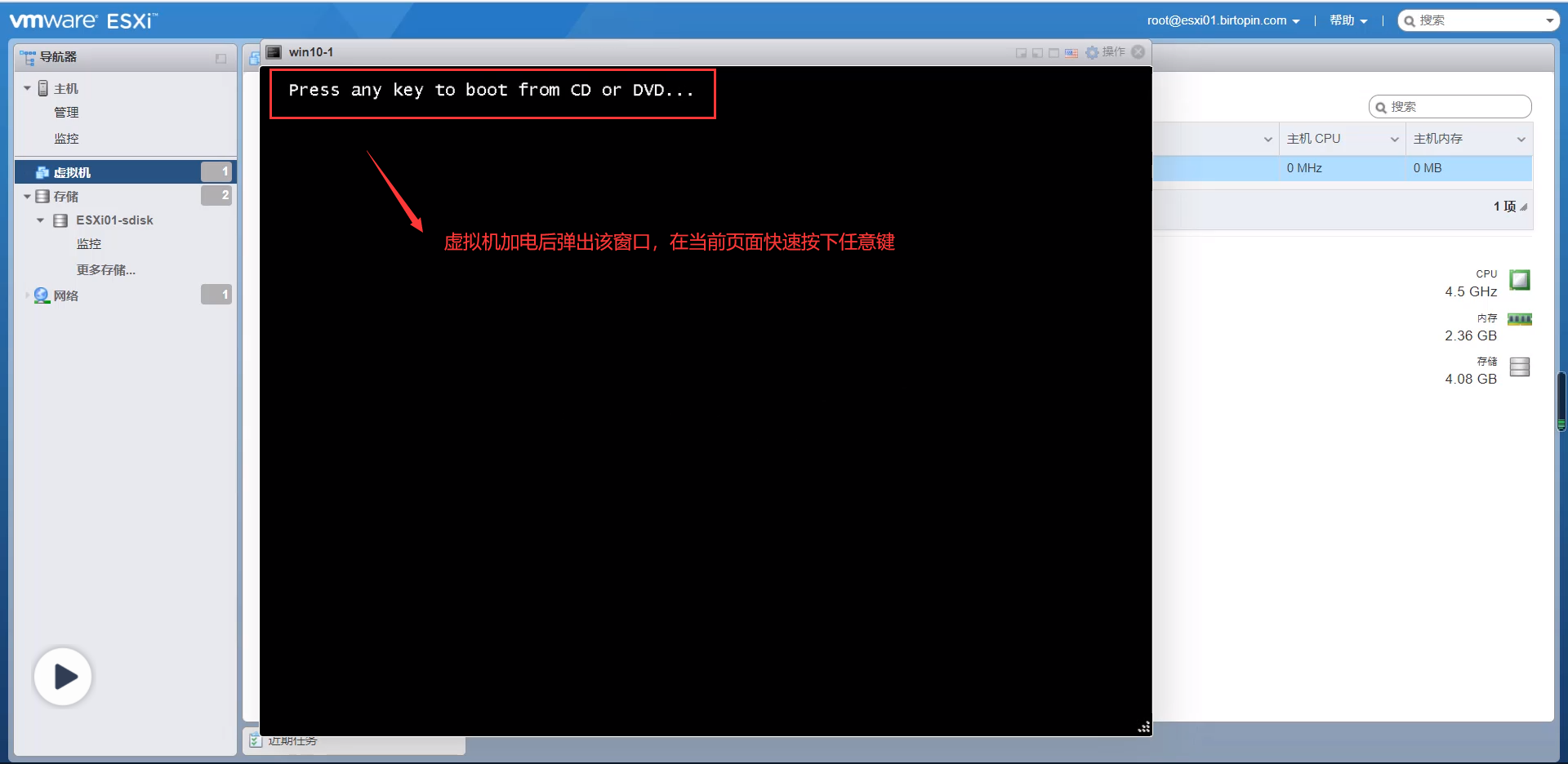

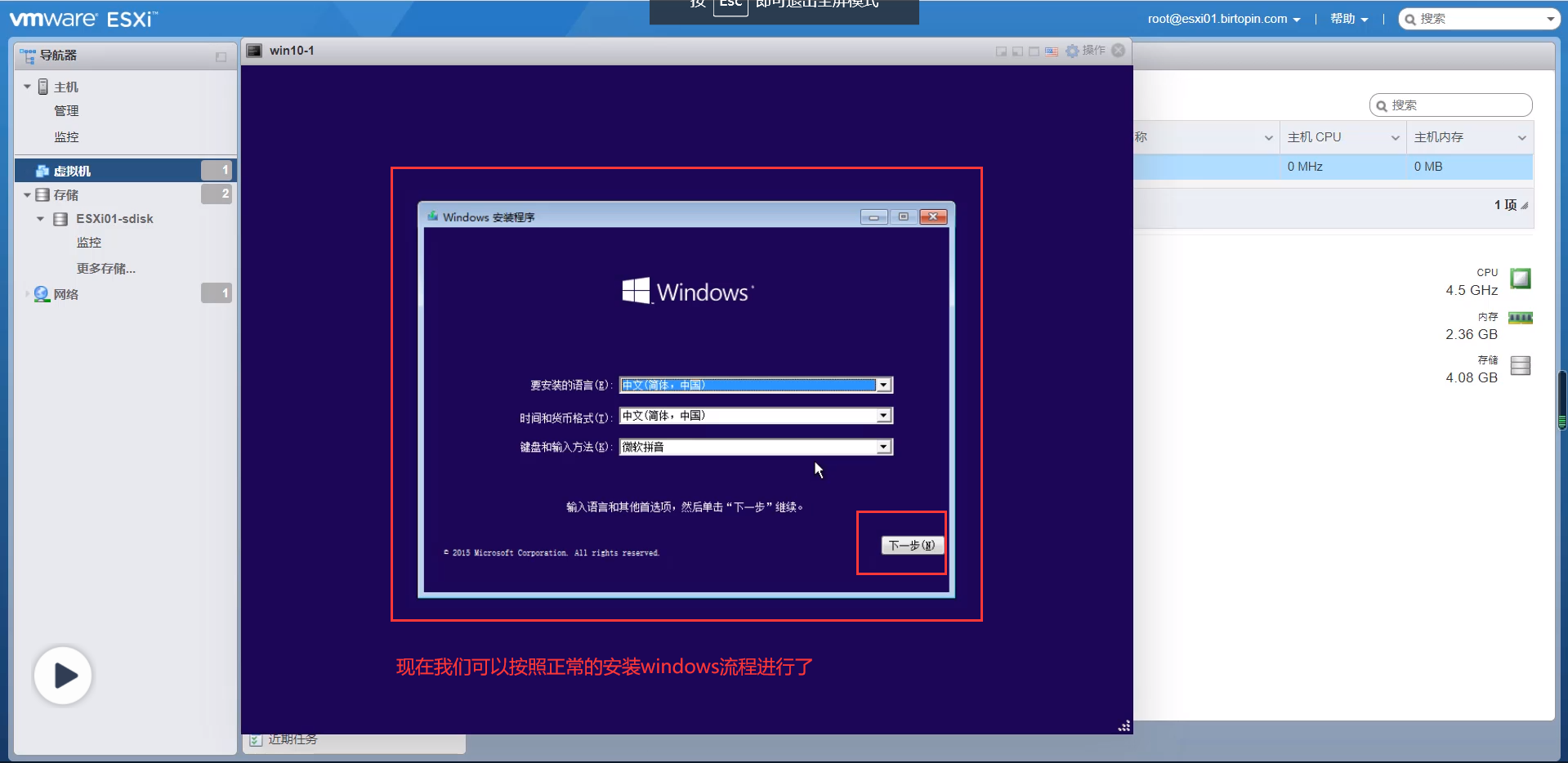

我们使用iso文件的方式安装系统，我们要先把iso文件上传到ESXI主机上

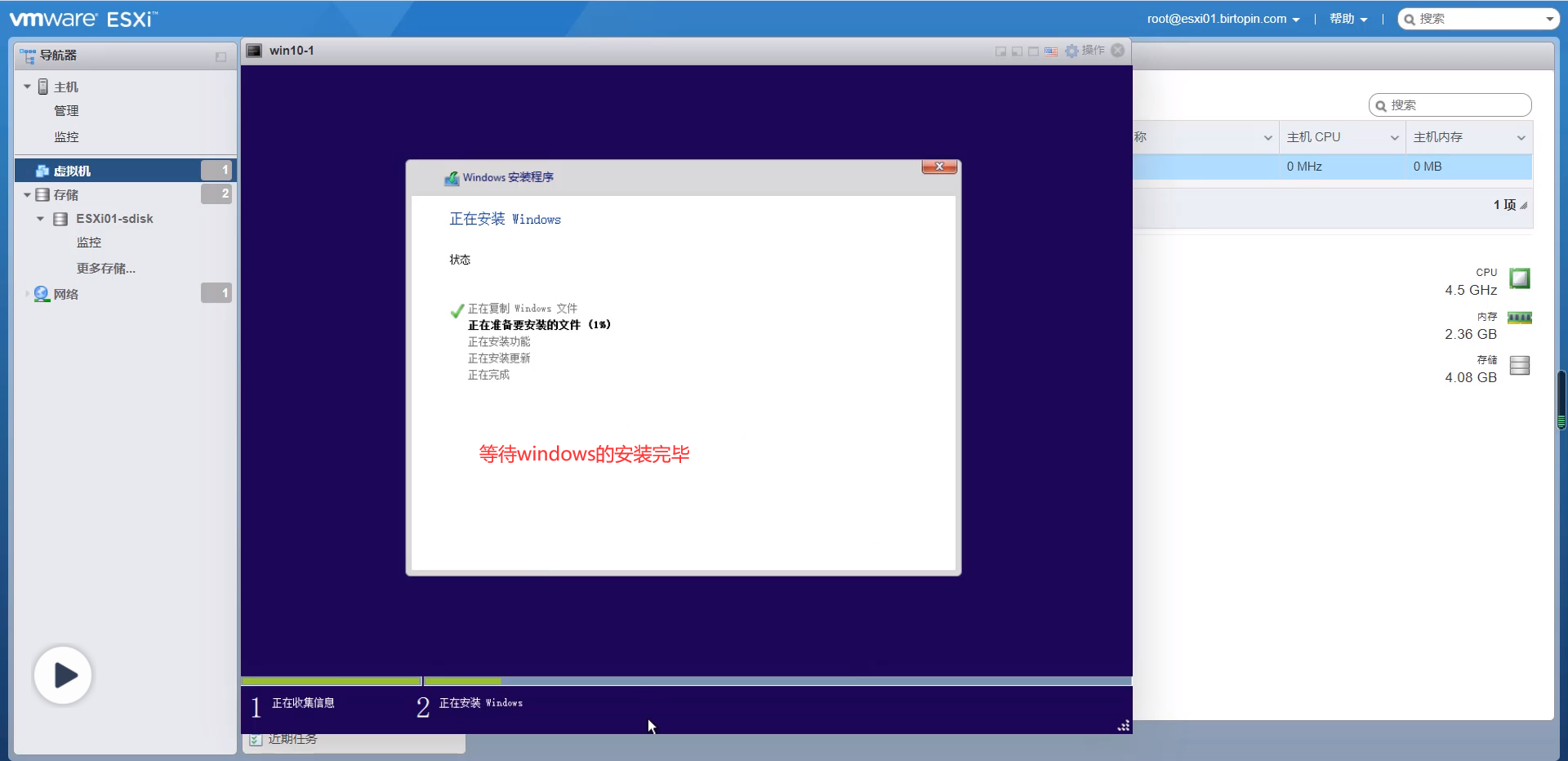

（安装完毕后，我们进入该虚拟机的windows10操作系统，进行计算机名，网络，VMwaretools，激活等配置，即可使用）

3.4.2 从OVF或OVA文件部署虚拟机

理论：
●OVF (Open Virtualization Format: 开放虚拟化格式)
●OVA ( Open Virtualization Appliance:开放虚拟化设备)
●两者包含所有用于部署虛拟机的必要信息。这两种包封装格式都是由DMTF(Distributed Management Task Force)所定义的。
●OVF文件使用.ovf文件扩展名，同时一个OVF描述符，用来描述打包的虚拟机。OVF还包含元数据和一个或更多的磁盘映像。或者，它也可能包含证书和其他附文件。
●而OVA文件则采用.tar文件扩展名，包含了一个OVF包中所有文件类型。这样OVA单一的文件格式使得它非常便携。

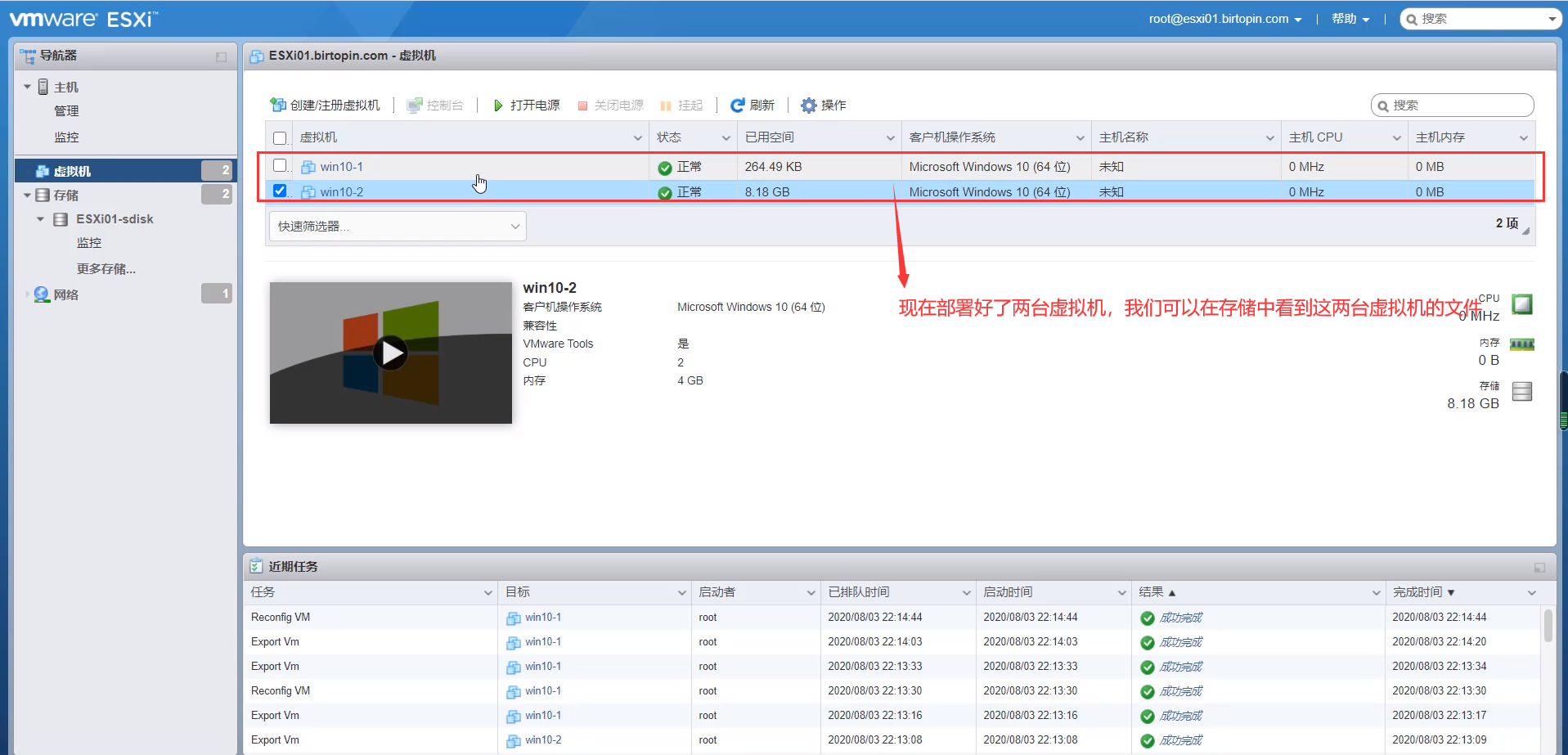

实验：通过OVF方式，部署win10-2

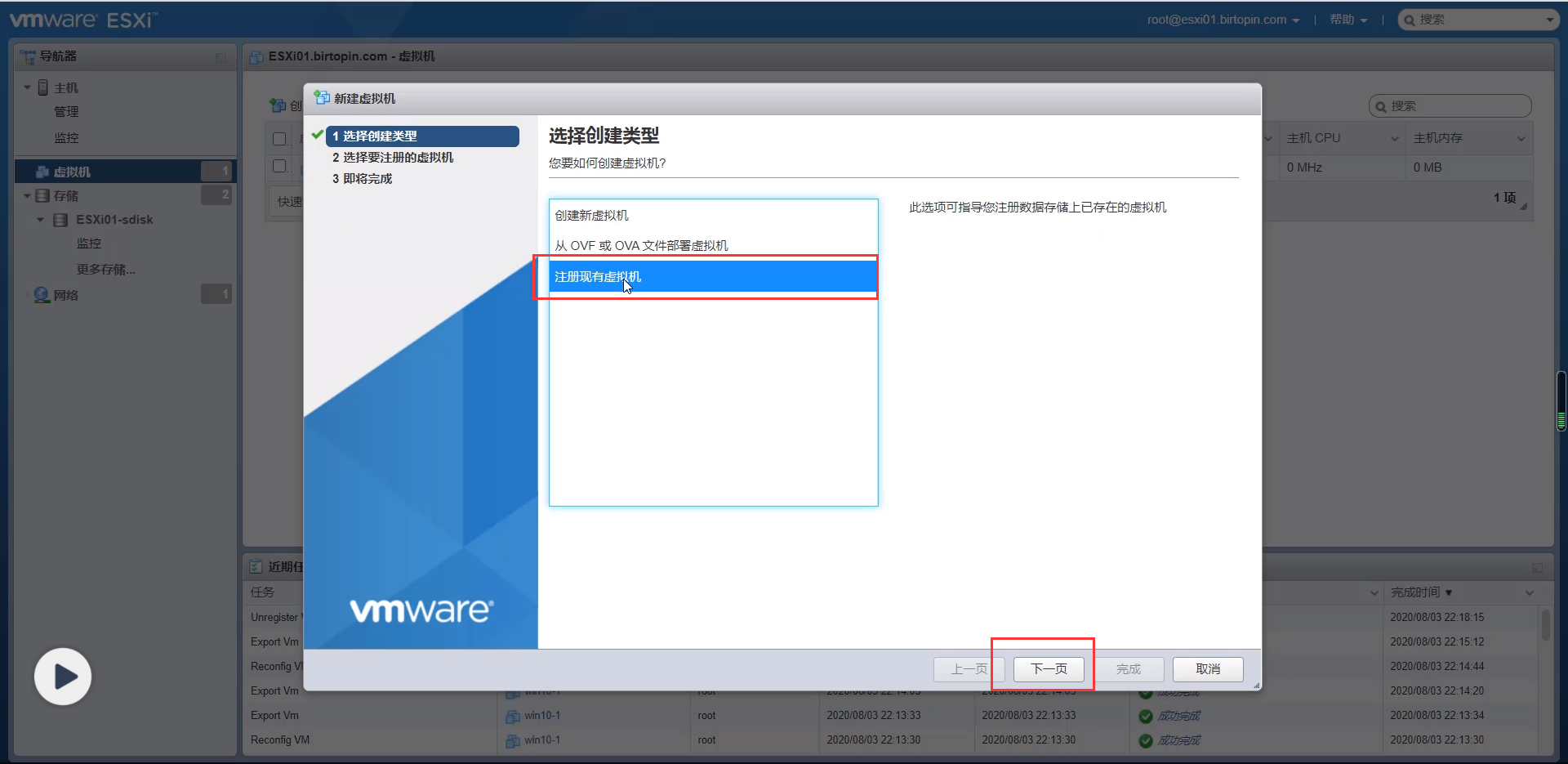

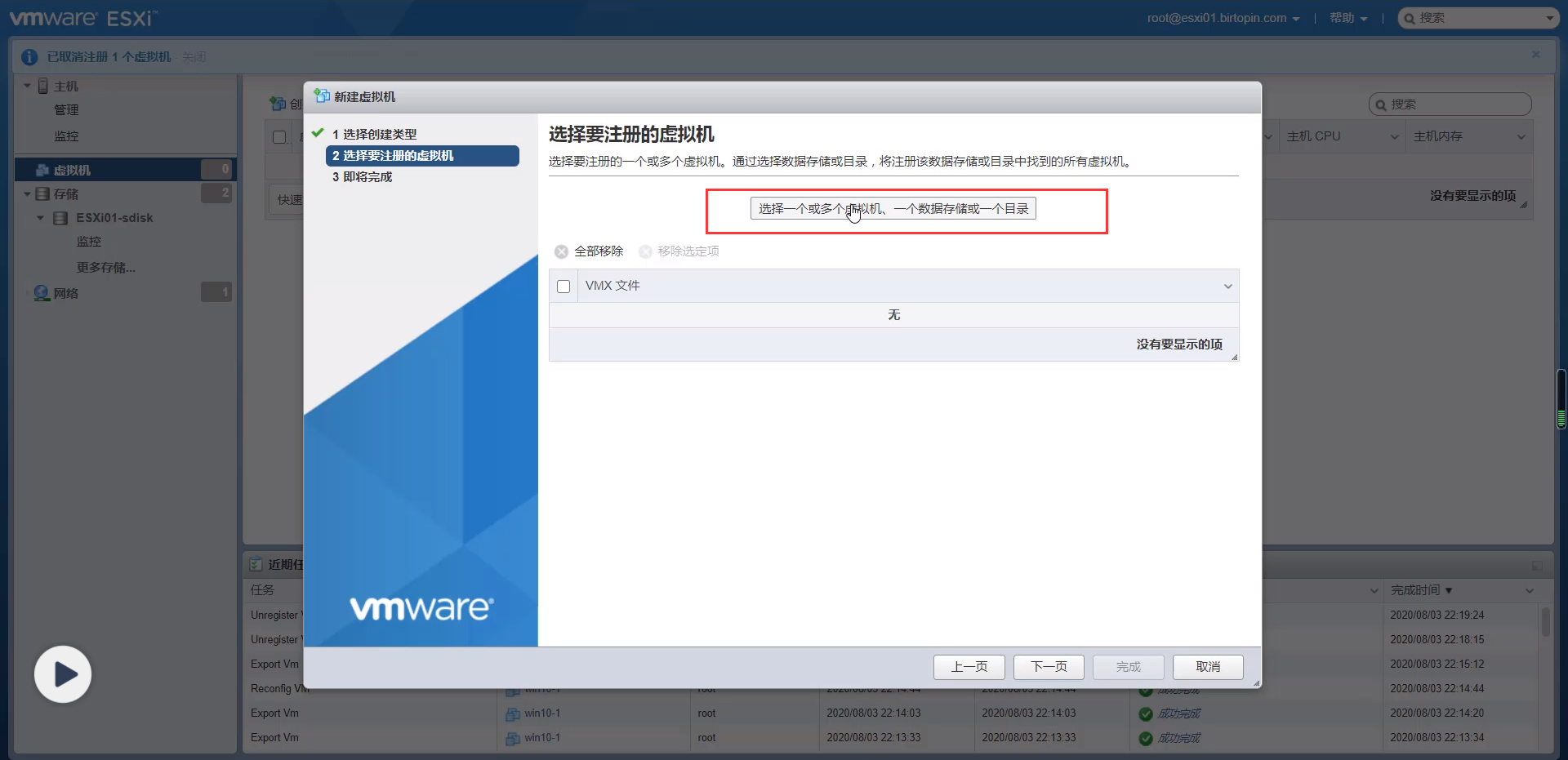

3.4.3 注册现有虚拟机

理论和实验结合：

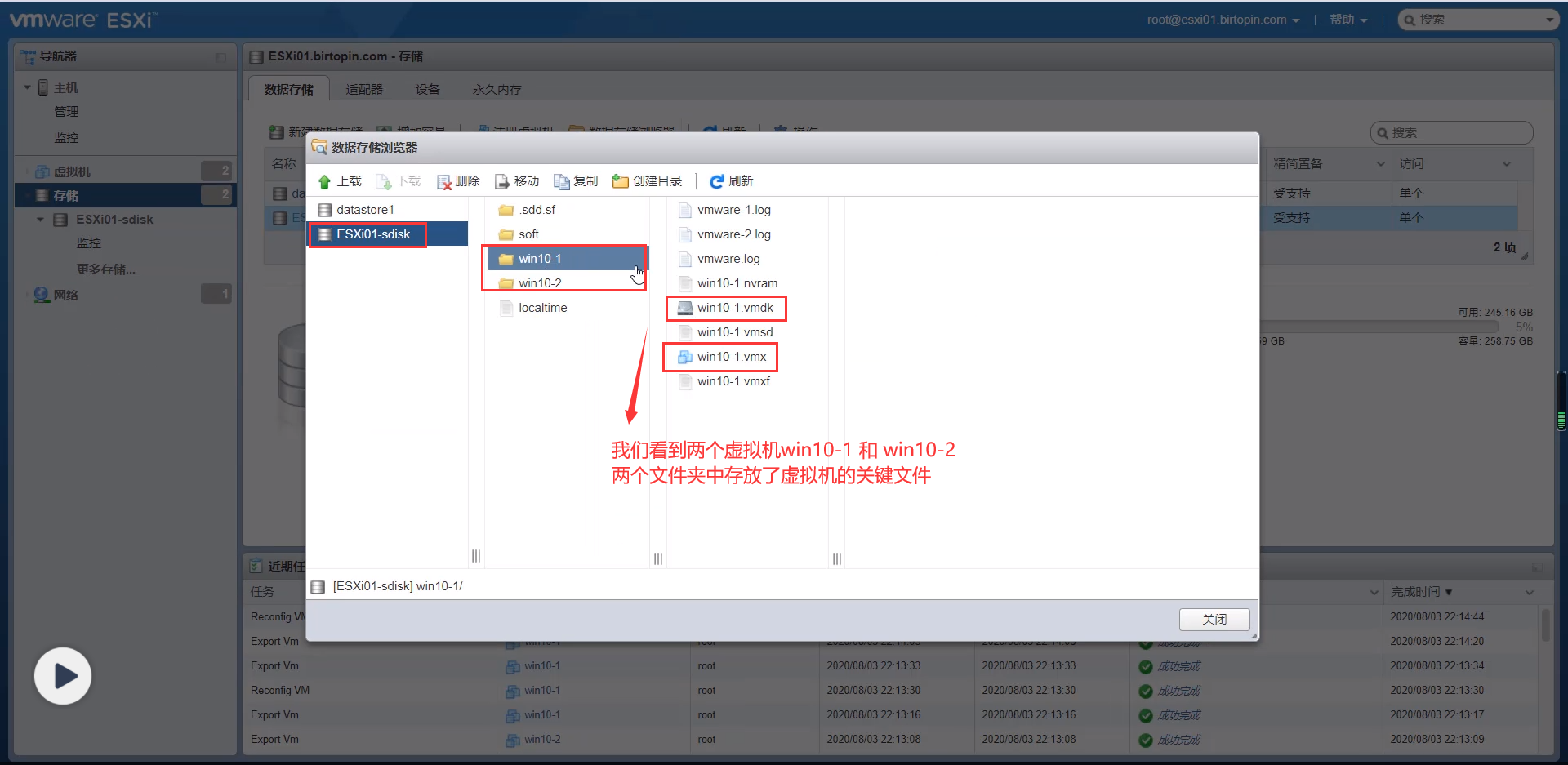

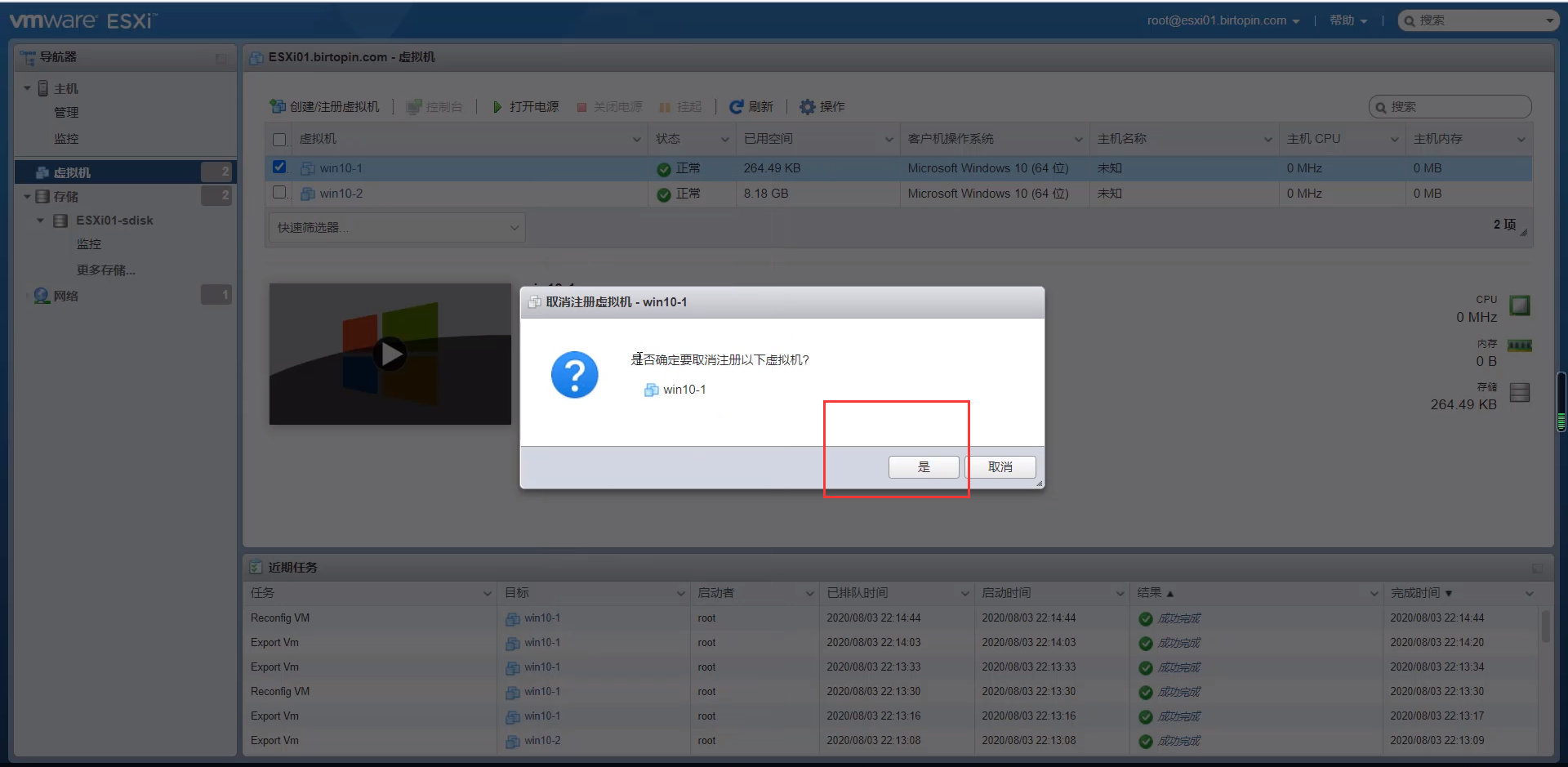

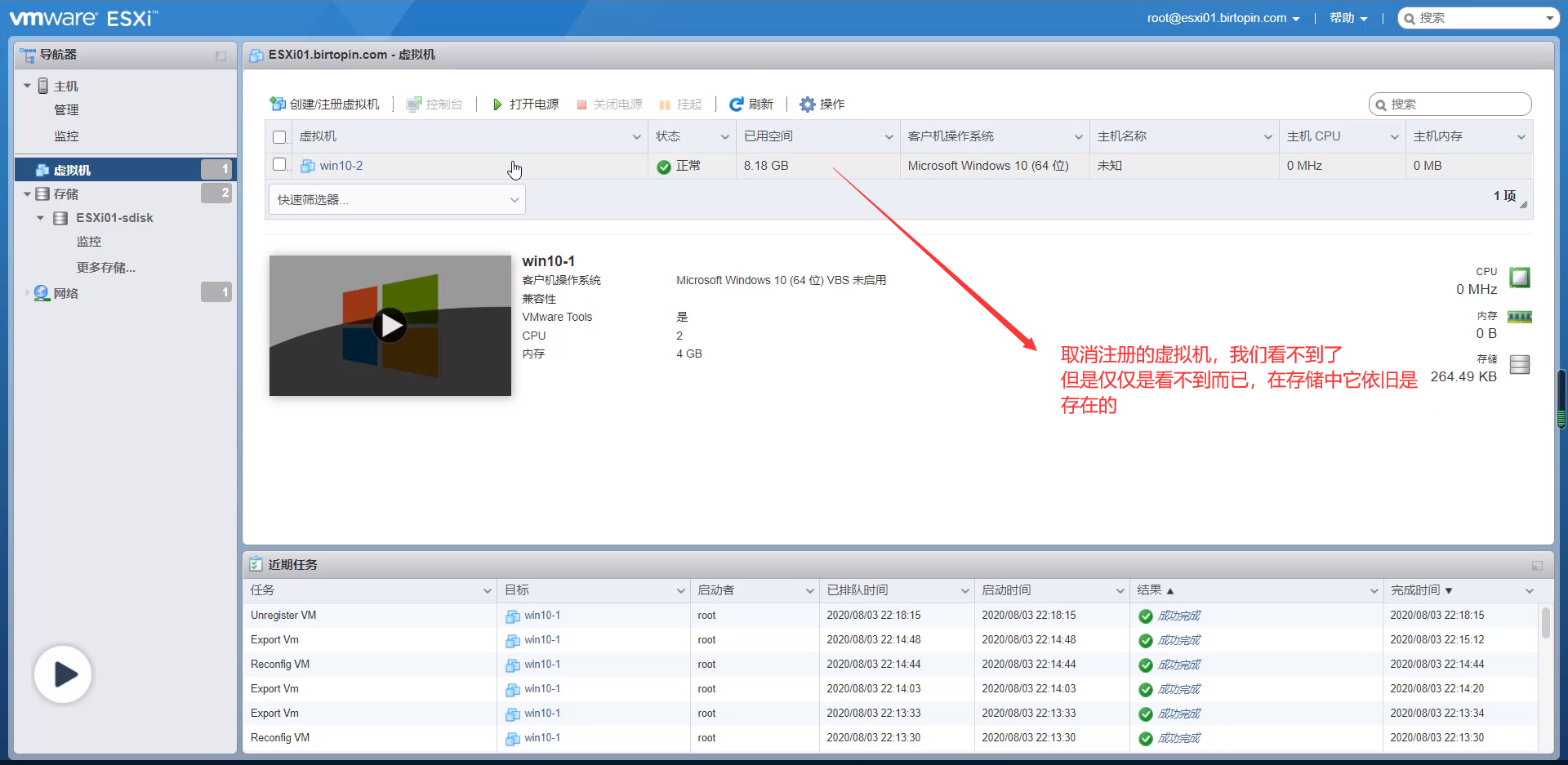

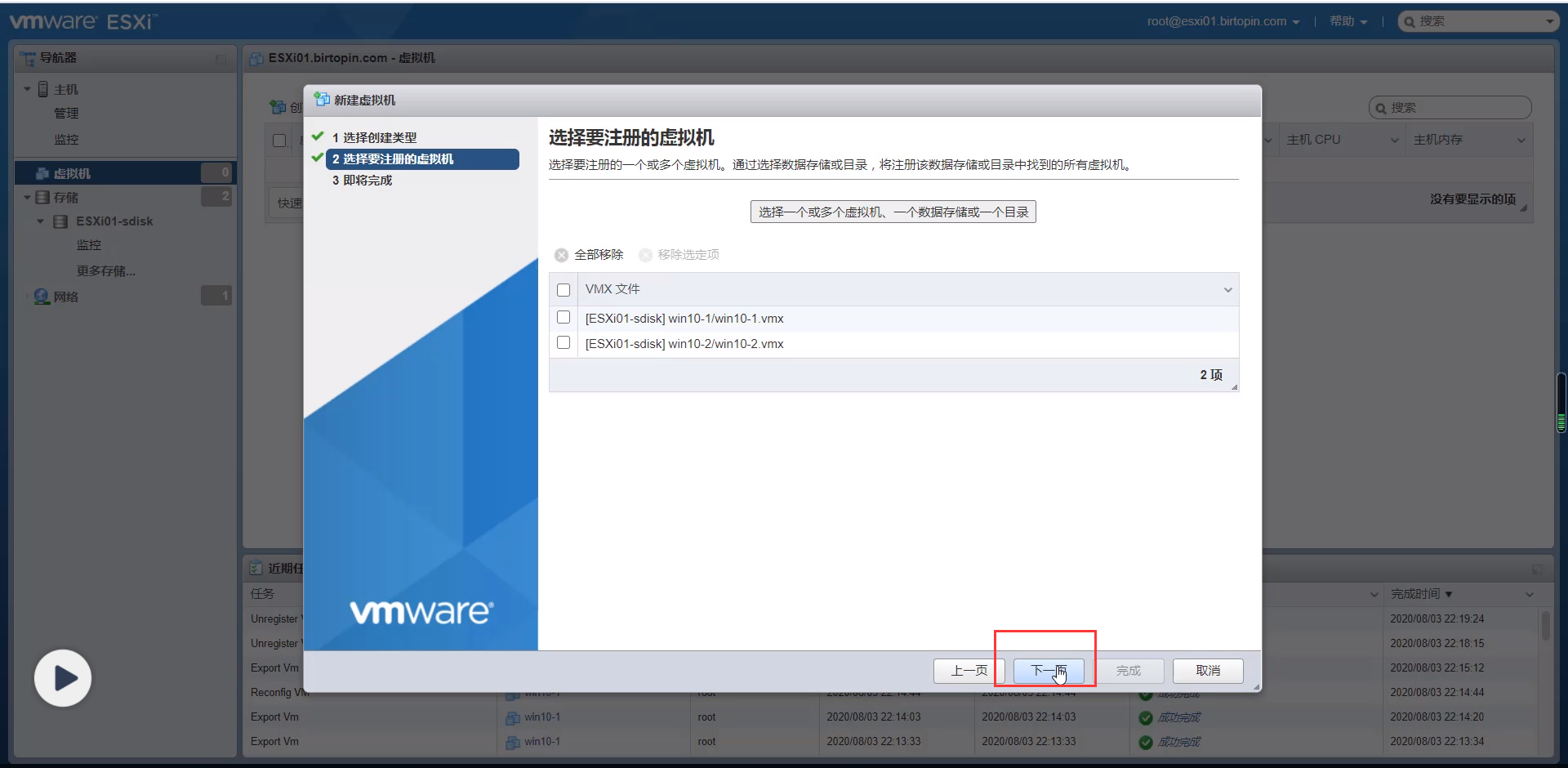

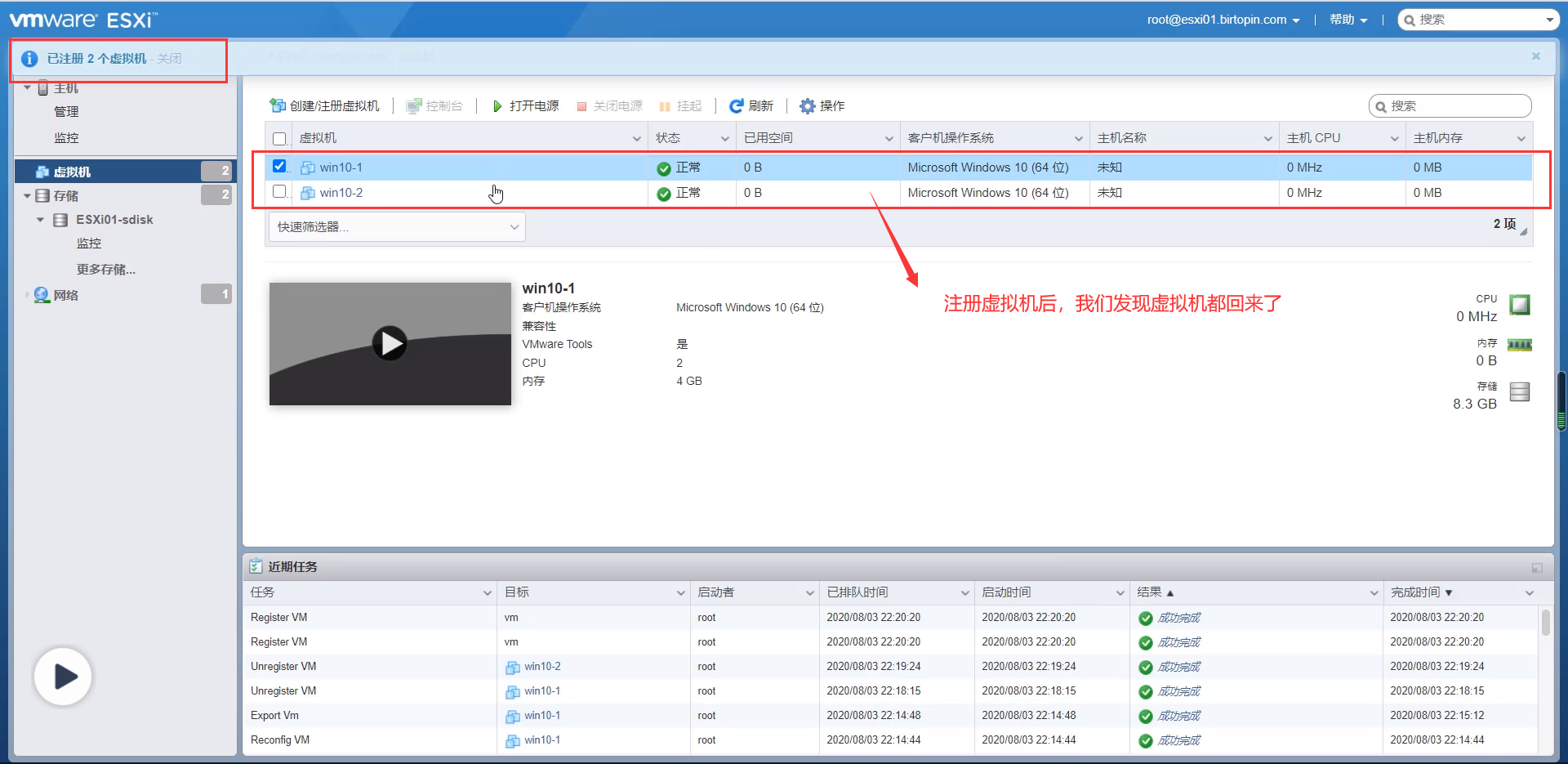

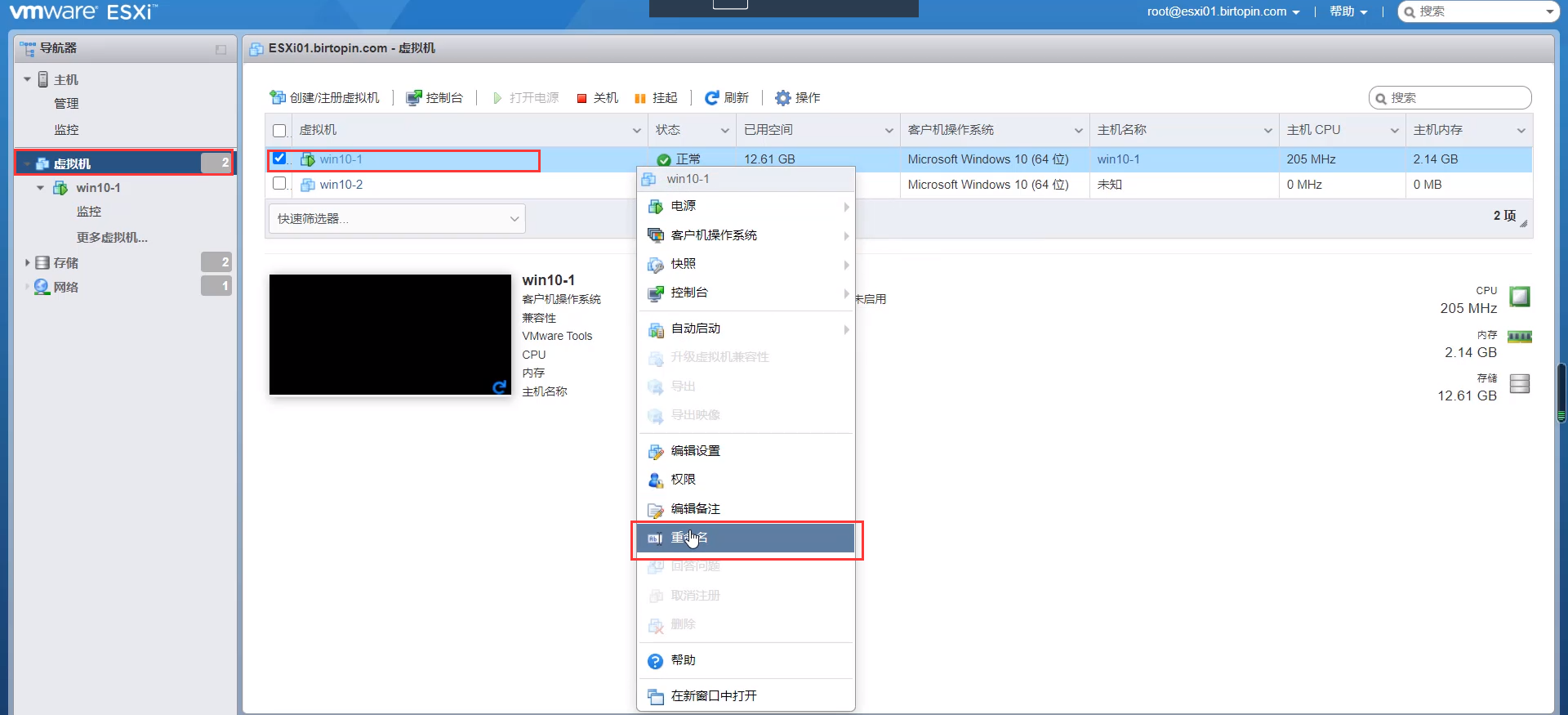

现在我想要使用win10-1，那么就需要注册现有虚拟机

3.4.4 使用控制台

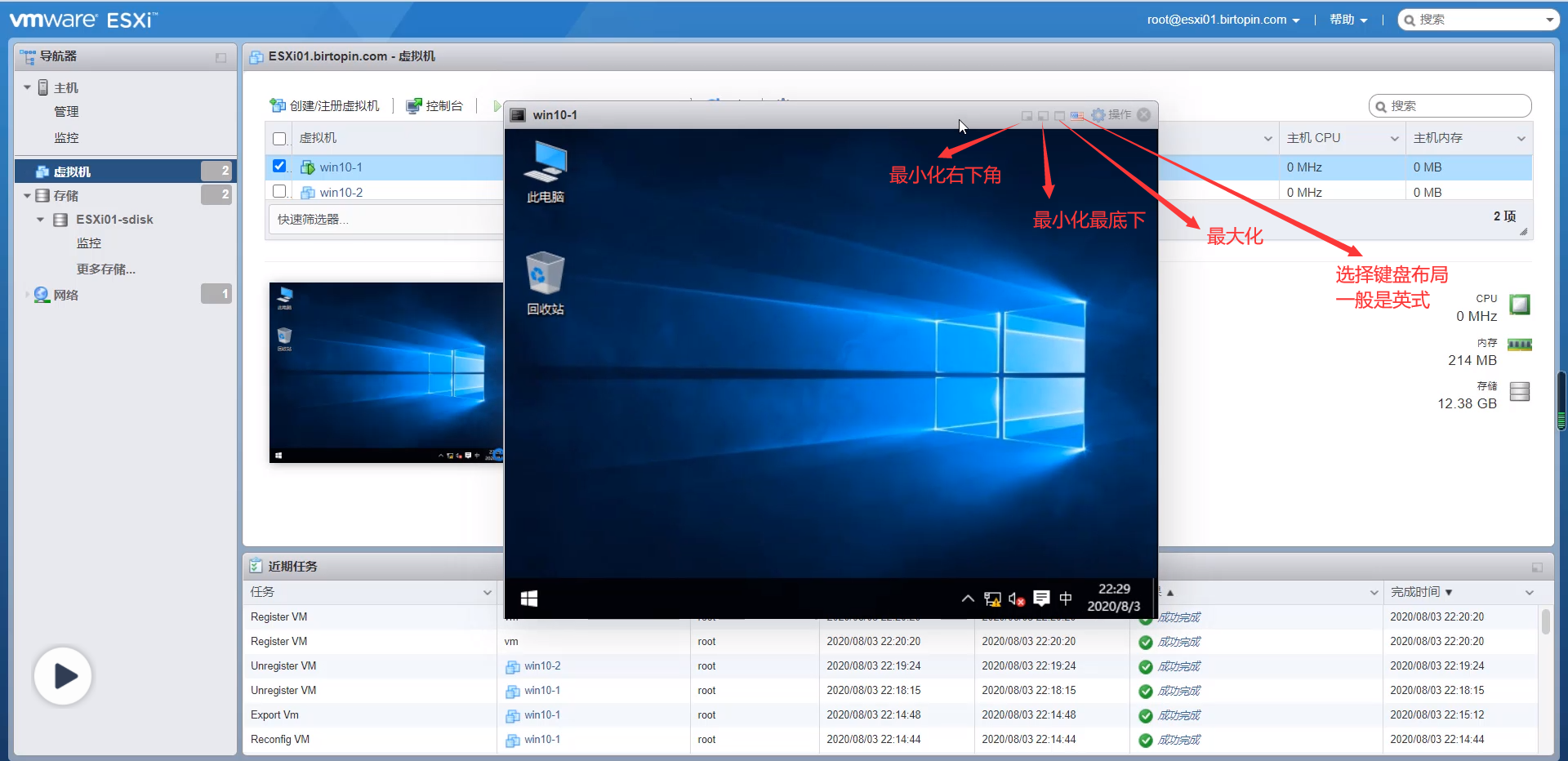

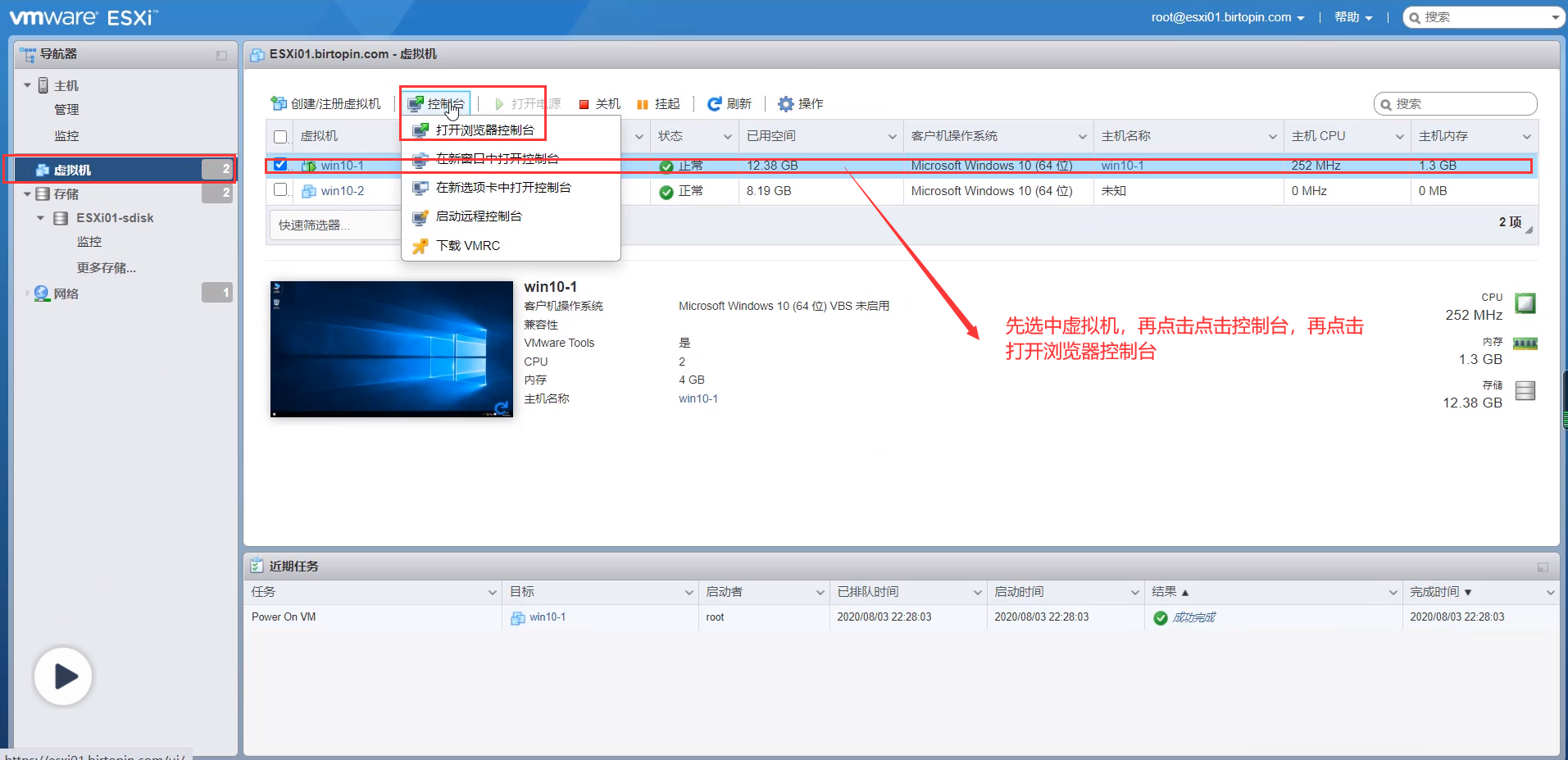

打开浏览器控制台

或者


在新窗口中打开控制台

功能比较简单，自行体验学习

在新选项卡中打开控制台

功能比较简单，自行体验学习

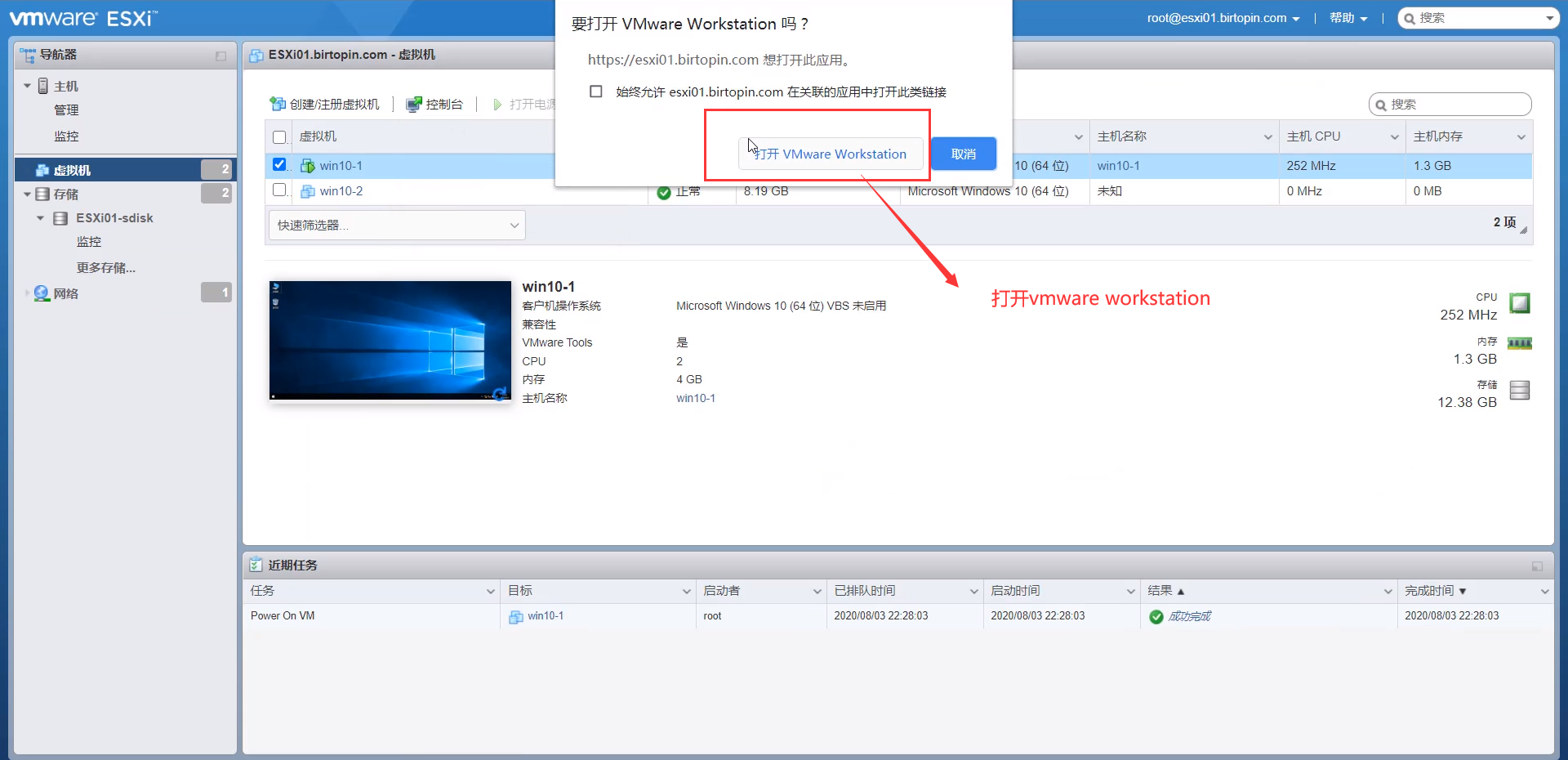

启动远程控制台

vmware workstation也是vmware公司的虚拟化产品，vsphere和workstation可以进行梦幻联动
（必须事先安装vmware workstation）
（在vmware workstation可以断开连接，可以移除，这并不会关闭ESXI主机）

3.4.5 管理客户机操作系统

关闭或重启客户机操作系统

关机或者重启分为 软关机(重启) 和 硬关机(重启)
软关机(重启)：在操作系统内进行关机，这是安全关机的操作
硬关机(重启)：相当于直接拔掉电源，在迫不得已的时候操作

VMware Tools工具(暂缺)

3.4.6 配置虚拟机

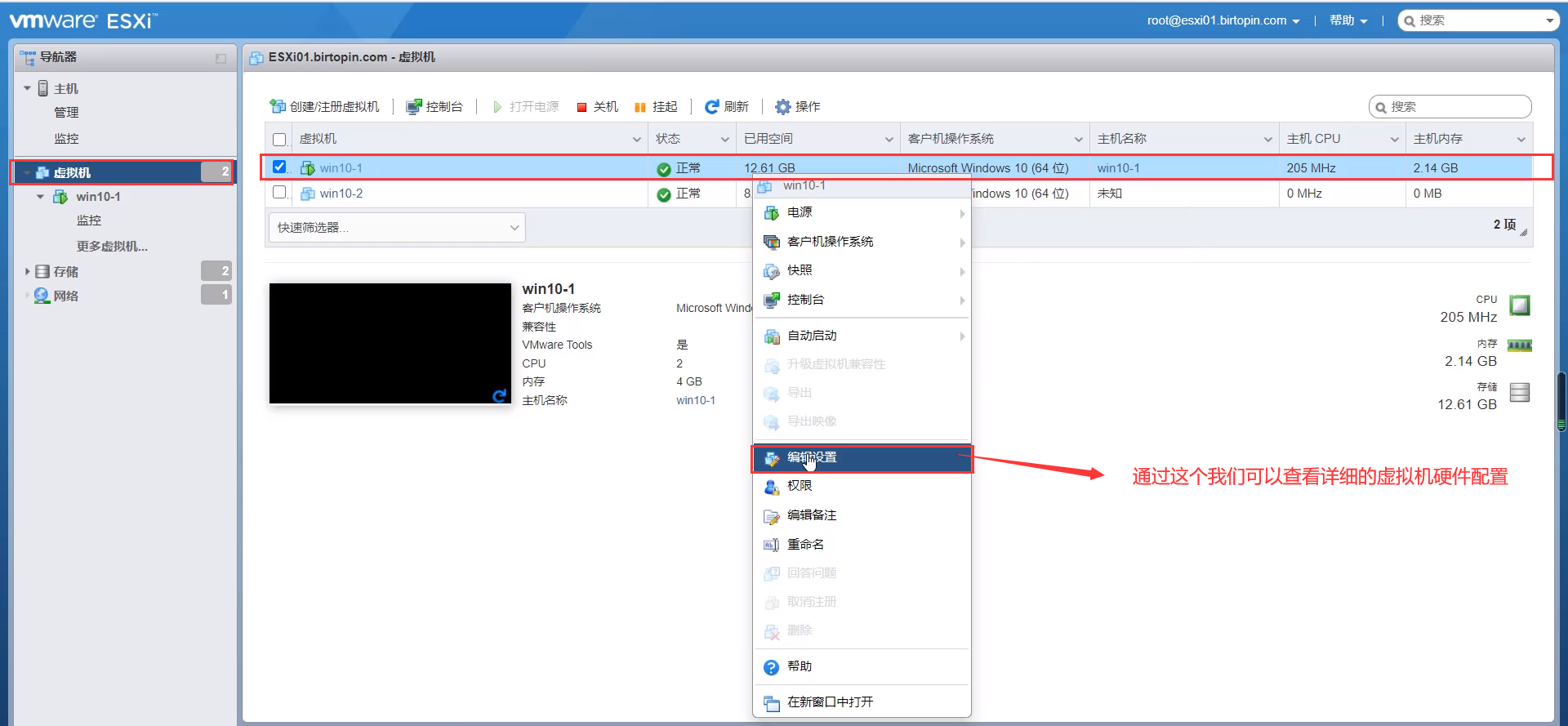

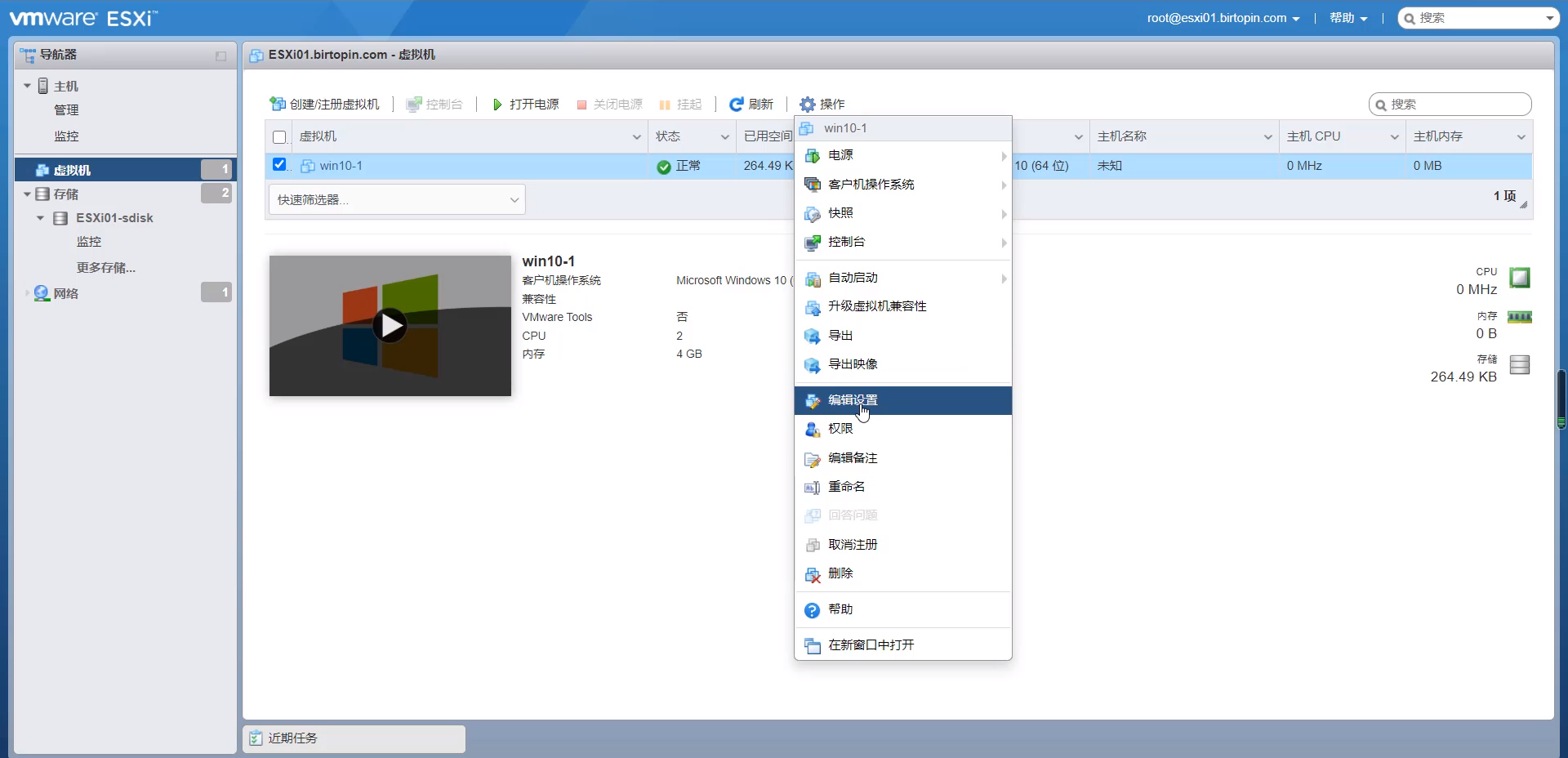

检查VMware Host Client中虚拟机的硬件信息


在VMware Host Client中更改虚拟机的名称

需求：我们要将win10-1虚拟机的名称改为win10

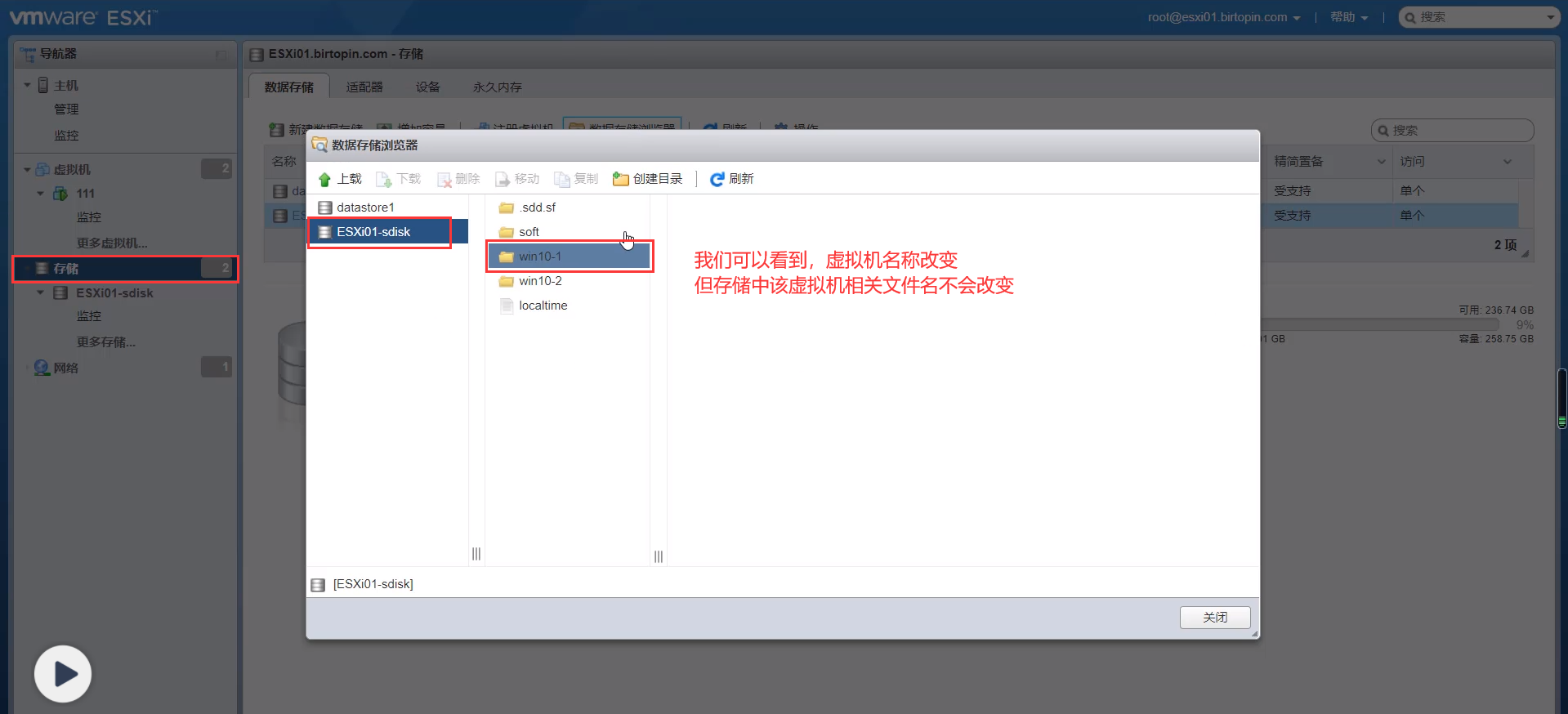

注意：我们修改了虚拟机名称以后，在存储中的相关文件名是不会变的

查看虚拟机配置文件的位置

需求：查看win10-1虚拟机的配置文件以及配置目录

配置虚拟机电源状况

编辑配置文件参数
为虚拟机配置自动启动
升级虚拟机兼容性
虚拟CPU配置
虚拟内存配置
网络适配器配置
虚拟磁盘配置
虚拟机控制器配置

3.4.7 管理虚拟机
3.4.8 监控虚拟机

3.5 使用VMware Host Client 进行网络管理

3.6 使用VMware Host Client 进行存储管理

3.6.1 使用数据存储
