第02章 vmware esxi安装和设置

本章内容

2.1 vSphere 安装简介
2.2 安装ESXi程序
2.3 设置 ESXi服务器

学习目标

1.掌握安装ESXi程序的要求和安装方法
2.学会设置ESXi服务器

2.1 vSphere安装简介

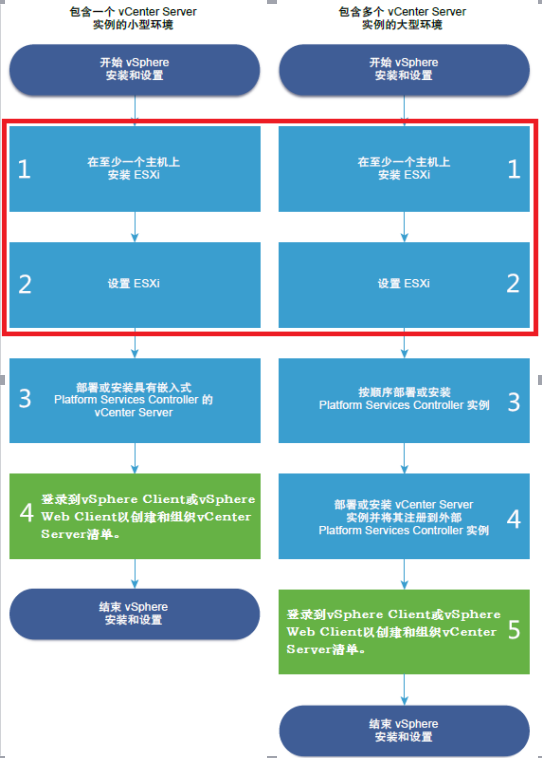

2.1.1 安装vSphere包含的任务

vSphere 的两个核心组件： ESXi Server 和 vCenter Server
（vCenter Server 又包含 PSC 和 vCenter Server）
（PSC：平台服务控制器）
ESXi Server：是用于创建和运行虚拟机及虚拟设备的虚拟化平台，一般安装在物理服务器上
vCenter Server ：是一种服务，充当连接到网络的 ESXi 主机的中心管理员，vCenter Server 可用于将多个主机的资源加入池中并管理这些资源

（小项目PSC和vCenterServer一起，大项目PSC和vCenterServer分离）

2.1.2 安装ESXI的硬件要求

1.支持的服务器平台。有关支持的平台的列表，请参见《VMware 兼容性指南》，网址为http://www.vmware.com/resources/compatibility
2.ESXi6.7 要求主机至少具有两个 CPU 内核
3.ESXi6.7 支持 2006 年 9 月后发布的 64 位 x86 处理器。其中包括了多种多核处理器
4.ESXi6.7 需要在 BIOS 中针对 CPU 启用 NX/XD 位
5.ESXi6.7 需要至少 4 GB 的物理 RAM。建议至少提供 8 GB 的 RAM，以便能够在典型生产环境下运行虚拟机。如果内存配置过低，在vSphere环境中将有很多功能不能使用，在这里建议你的ESXi6.7主机内存在12GB以上
6.要支持 64 位虚拟机，x64 CPU 必须能够支持硬件虚拟化（Intel VT-x 或 AMD RVI）
7.一个或多个千兆或更快以太网控制器
8.SCSI 磁盘或包含未分区空间用于虚拟机的本地（非网络）RAID LUN
9.对于串行 ATA (SATA)，有一个通过支持的 SAS 控制器或支持的板载 SATA 控制器连接的磁盘。SATA磁盘被视为远程、非本地磁盘。默认情况下，这些磁盘用作暂存分区，因为它们被视为远程磁盘

2.2 安装ESXI程序

2.2.1 准备安装ESXI程序

在服务器硬件准备完毕以后，我们就需要获取ESXI的安装程序了
获得ESXI安装程序的方法有2种：
第一种：官网获取原生态程序（推荐）
第二种：各厂商的OEM版本下载

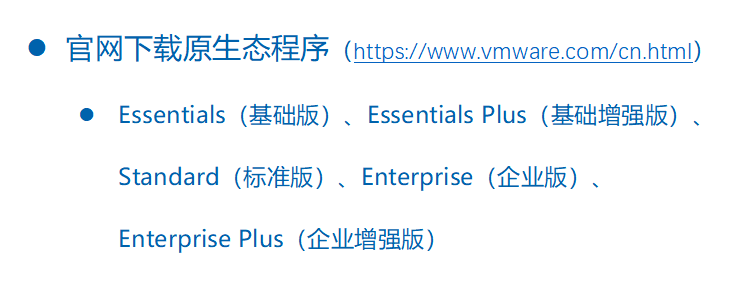

第一种：官网获取原生态程序（推荐）

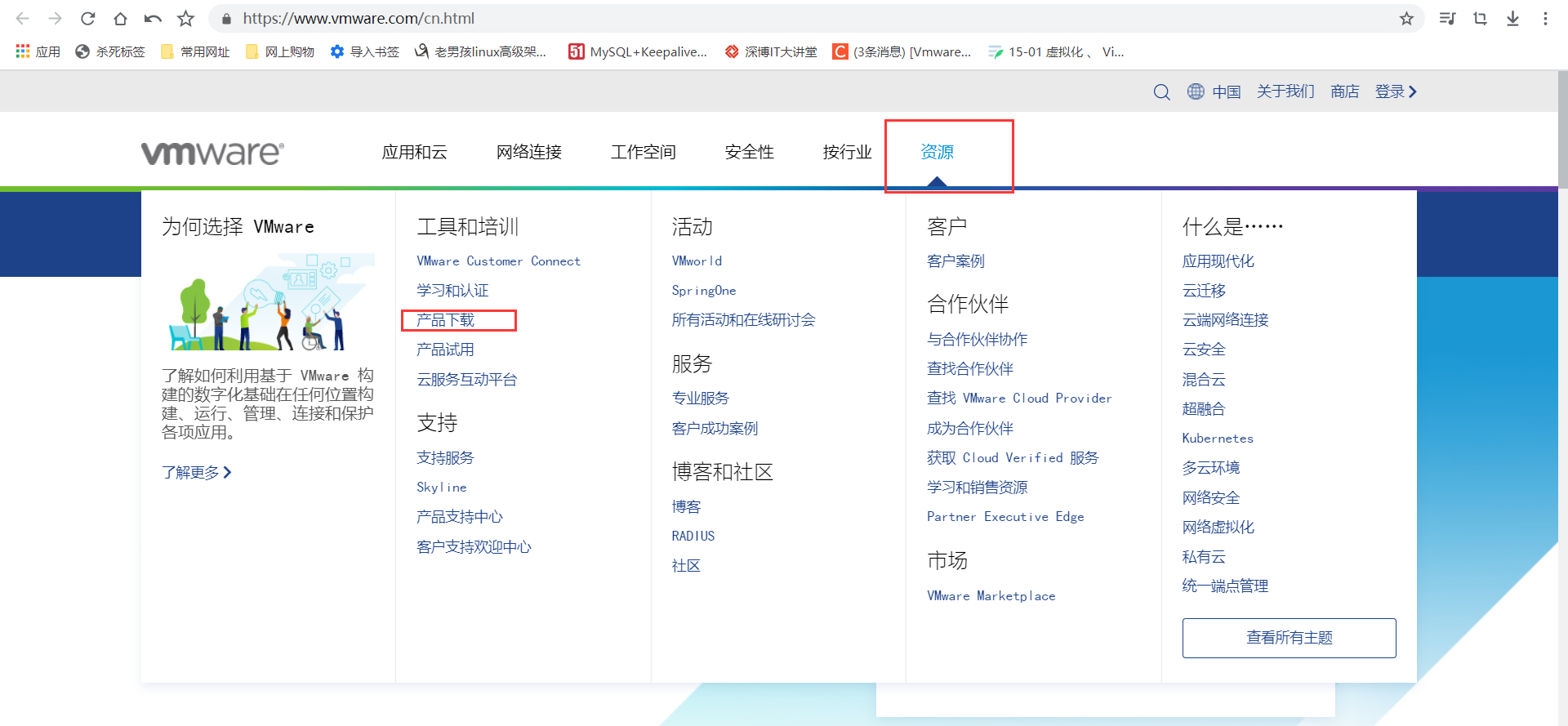

vmware官网网址：www.vmware.com/cn

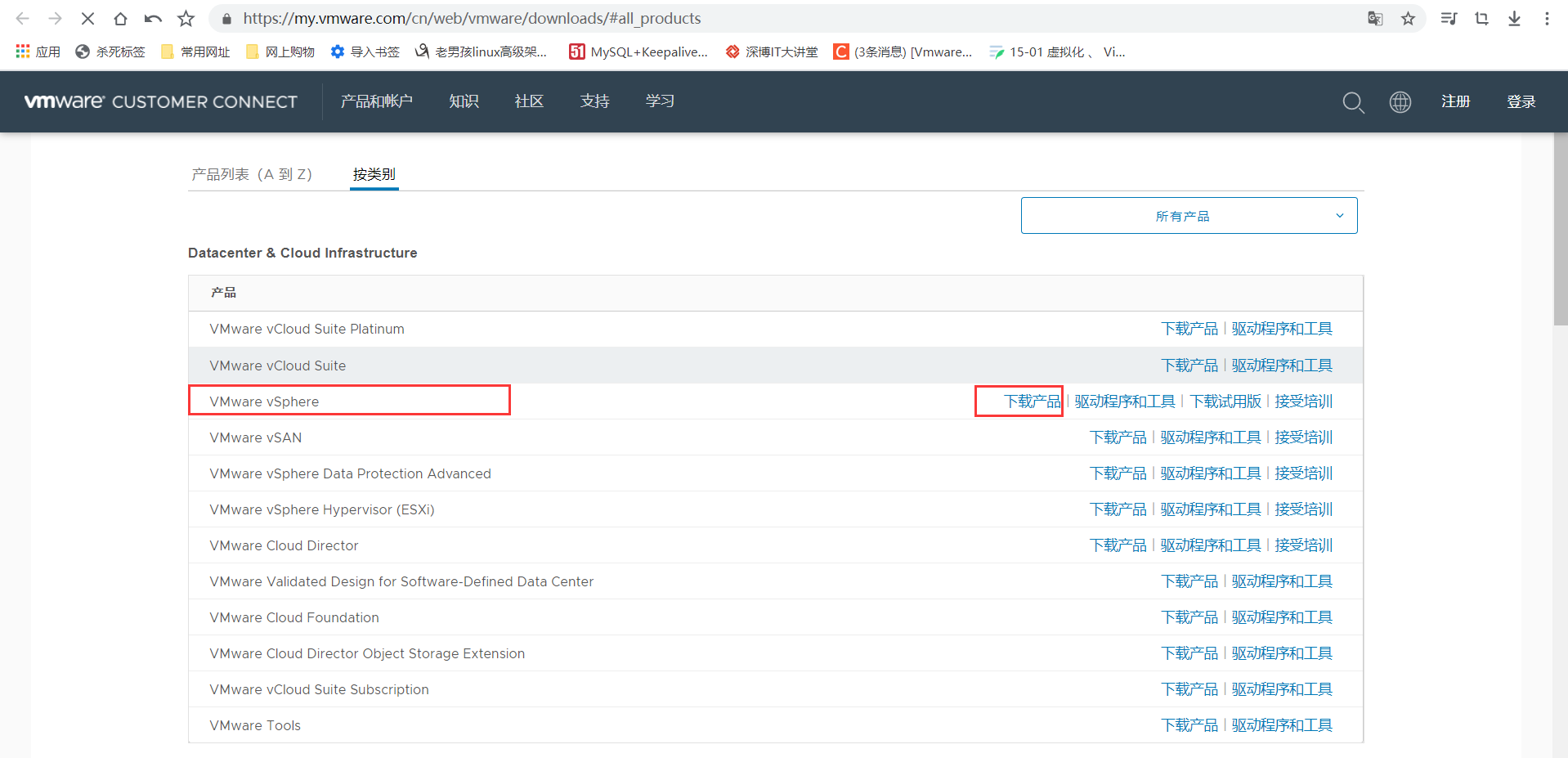

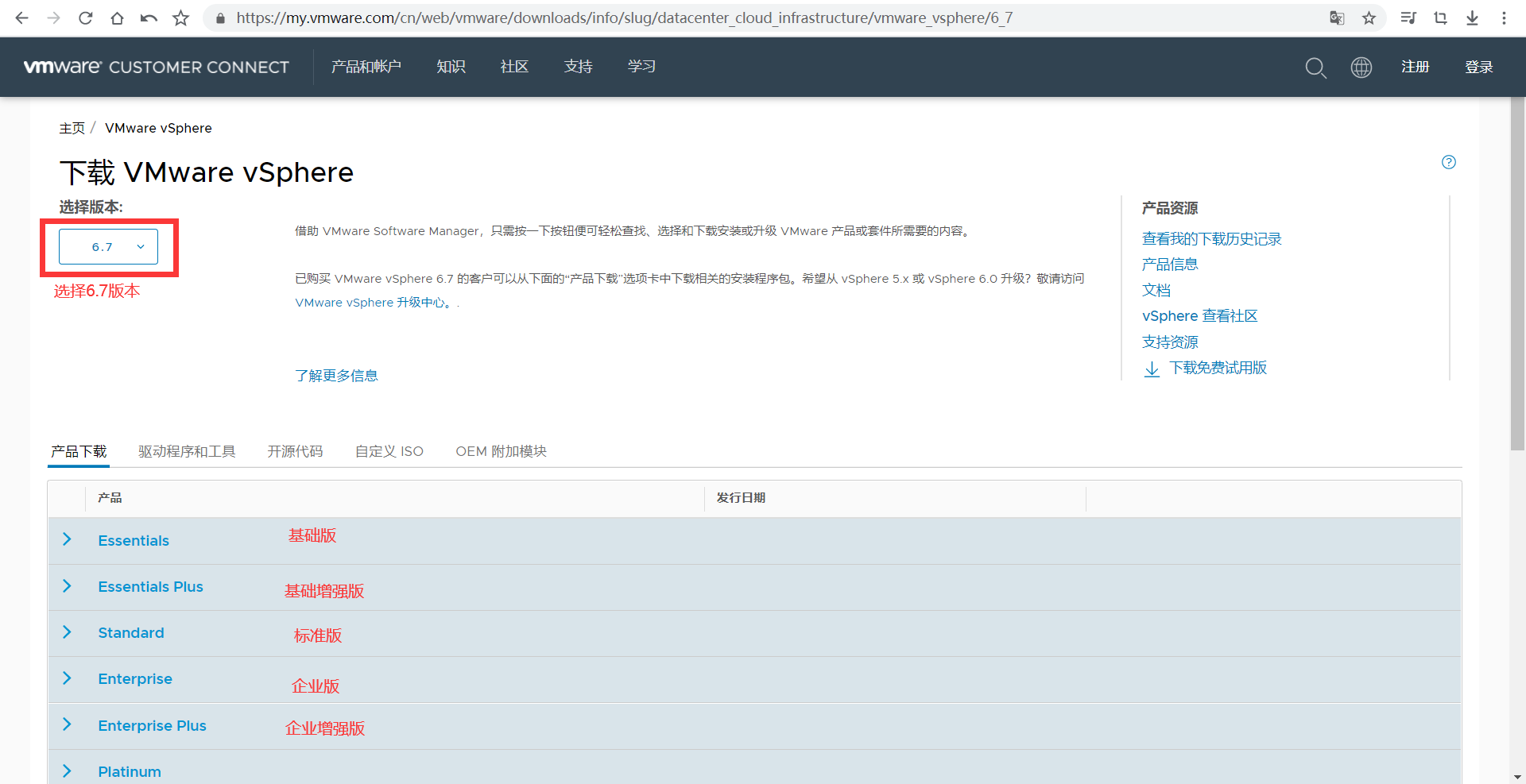

实验：到官网下载Enterprise Plus的ESXI6.7(U3b)

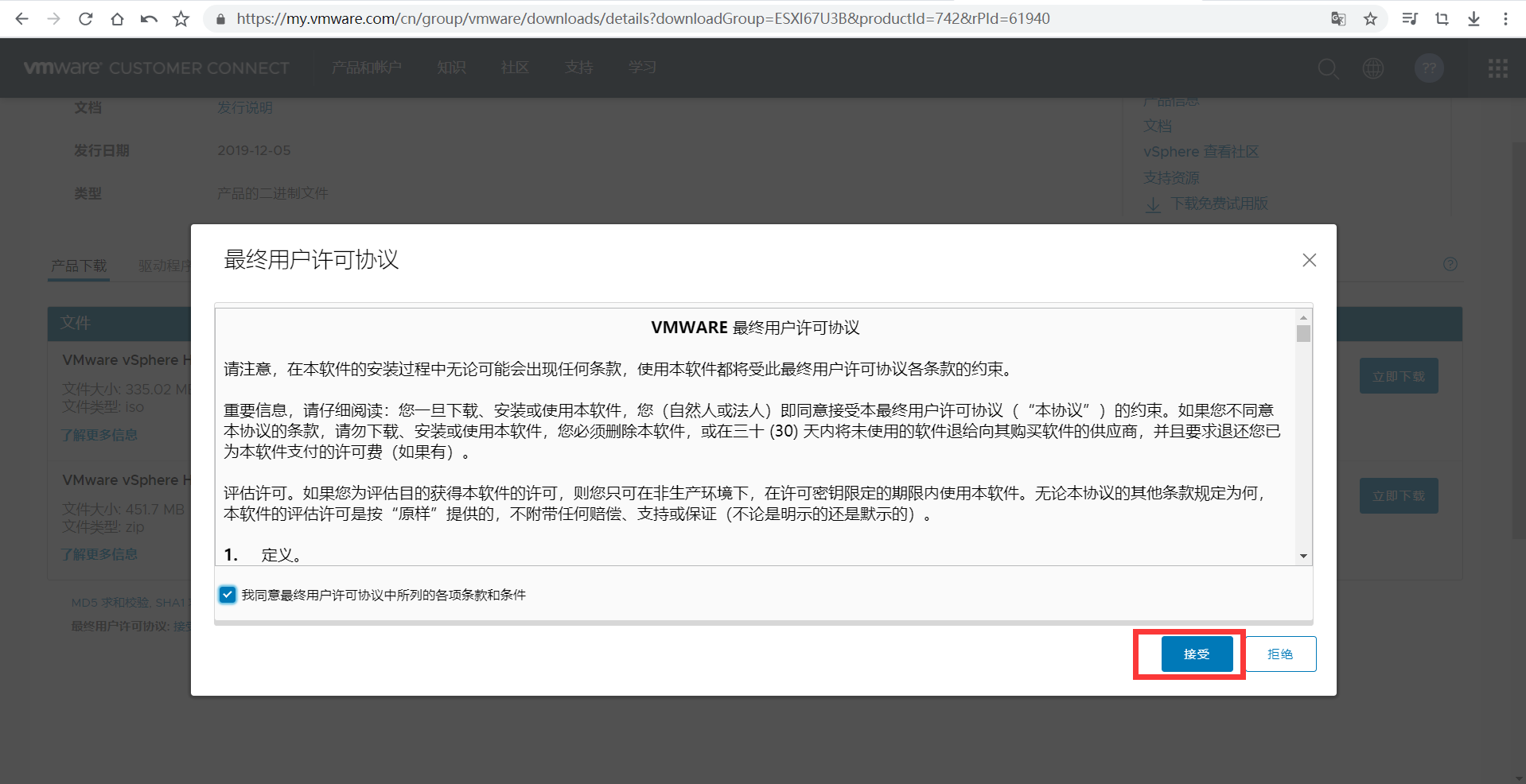

注：官网需要注册，登录后下载

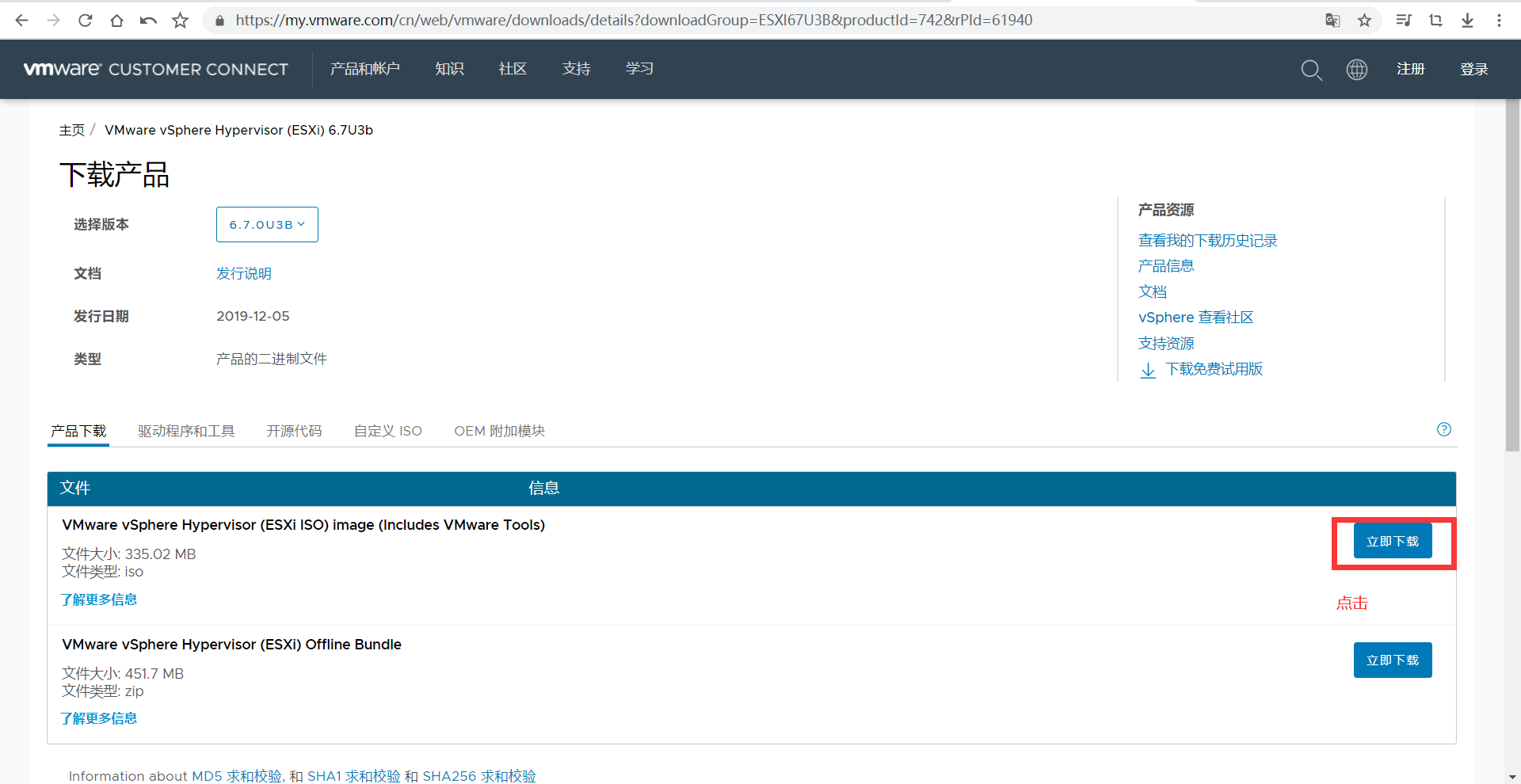

（该步骤以后，下载就开始了）

第二种：各厂商的OEM版本下载

各厂商OEM版本下载
VMware官网下载
各厂家官网下载：http://www.dell.com/support/home/

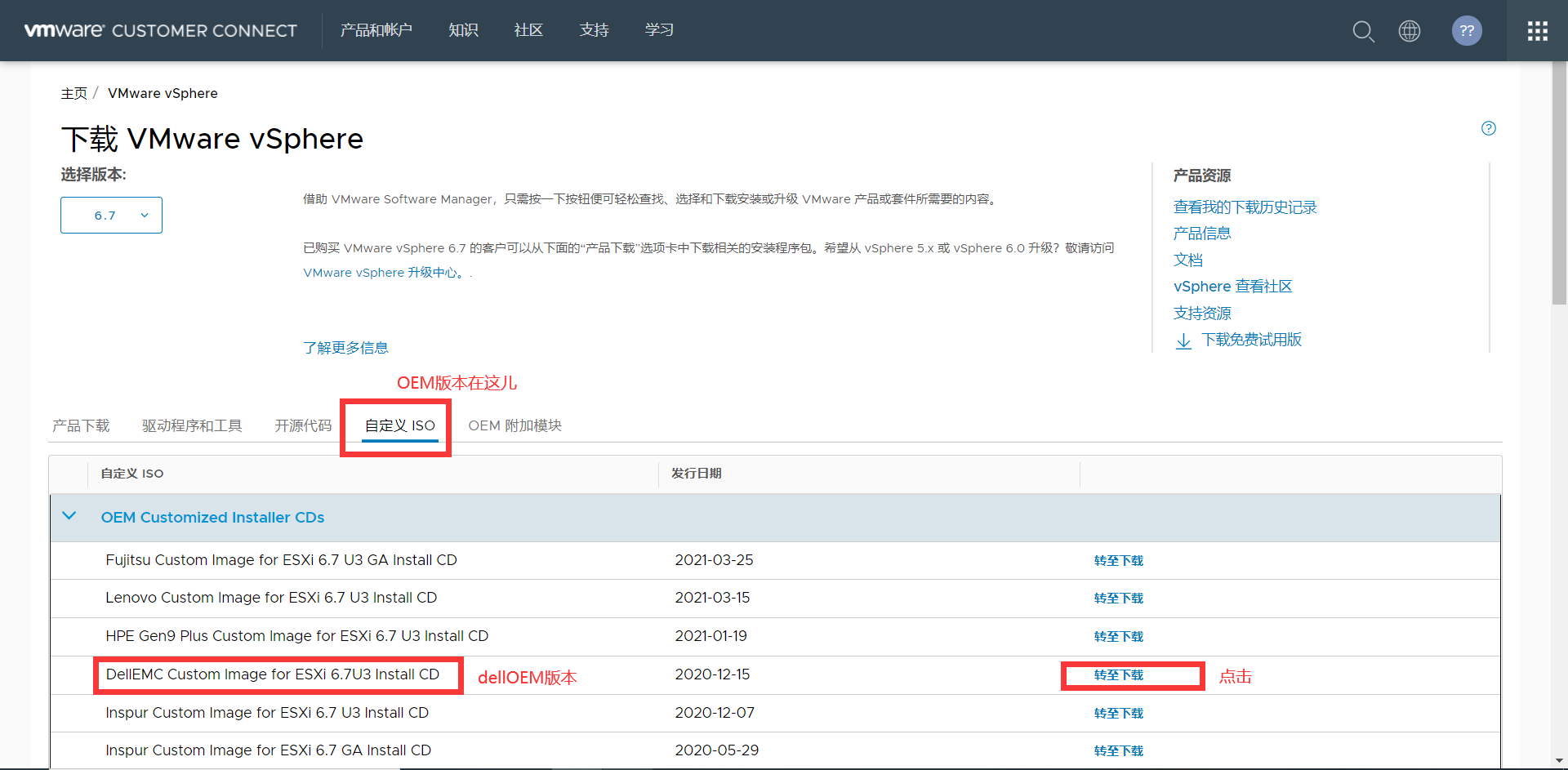

实验：到vmware官网下载的dell的OEM版本ESXI6.7(U3b)
（此时OEM版本开始下载）

2.2.2 选择安装方法

安装ESXI的方法分为三种：
1.非交互式安装（u盘，光盘等）（小型项目一般用这种方式）
2.交互式安装（脚本）
3.vSphere Auto Deploy ESXi 安装（大规模安装）
(我们首先学习使用U盘方式安装，这也是实战中用的最多的方式)

2.2.3 制作引导介质

实验：使用unetbootin软件制作ESXI启动盘
1.准备U盘启动制作软件：

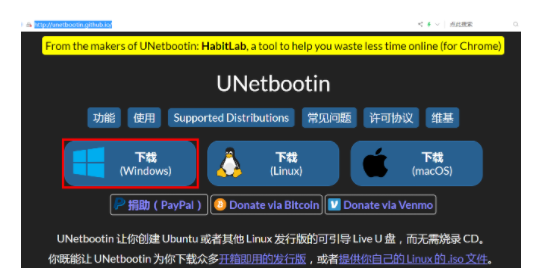

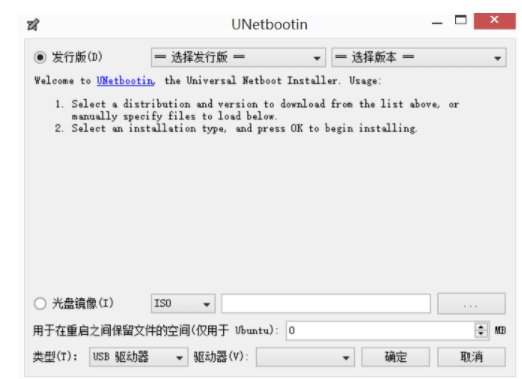

我们使用的U盘启动制作软件为UNetbootin（官网地址：http://unetbootin.github.io/），UNetbootin分为Windows版、Linux版、MacOS版。UNetbootin 能够创建可引导 Live USB 磁盘，在这里我们是在Windows环境下创建U盘启动盘，所以我们下载Windows版本，其名称为unetbootin-windows-675.exe。下载页面如下图所示：

2.准备U盘
U盘存储容量建议4GB以上，建议使用知名品牌，我们在这里使用的品牌是8GB金士顿U盘

3.准备ISO映像
ISO映像我们使用从Dell官网下载的OEM ESXi版本（VMware-VMvisor-Installer-6.7.0.update03-14320388.x86_64-DellEMC_Customized-A00.iso

4.使用UNetbootin软件制作ESXi U盘启动盘：
使用UNetbootin软件制作ESXi U盘启动盘具体步骤如下。
1)如下图所示，以管理员身份运行UNetbootin

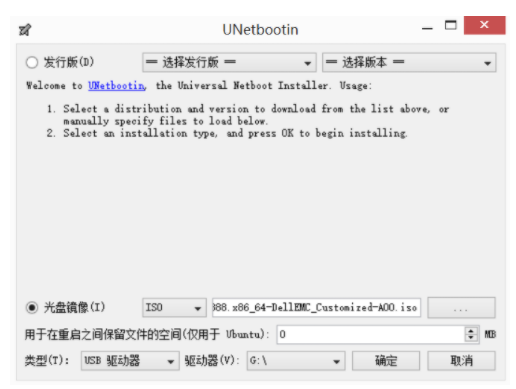

2)如下图所示，在光盘镜像处选择上面准备好的ISO 镜像文件，类型选择USB驱动器，其他保持默认值。如果您的 USB 磁盘没有出现在列表中，请将它格式化为 FAT32 文件系统。然后点击“确定”

3)下图所示界面，开始U启动盘制作过程

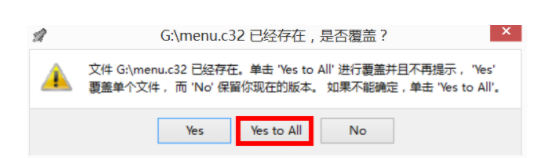

4)如下图所示，在制作过程中如果弹出上面信息，直接选择“Yes to All”

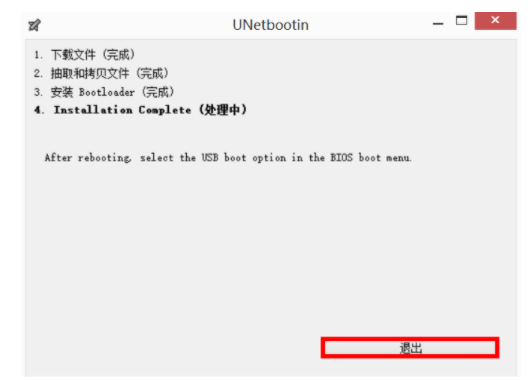

5)最后出现如下图2-26所示界面,表示制作完成，点击“退出”

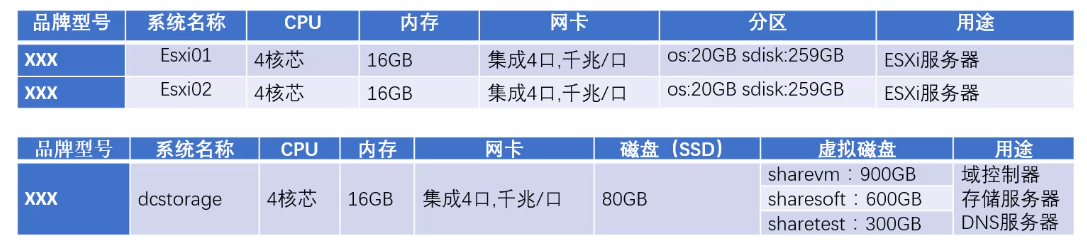

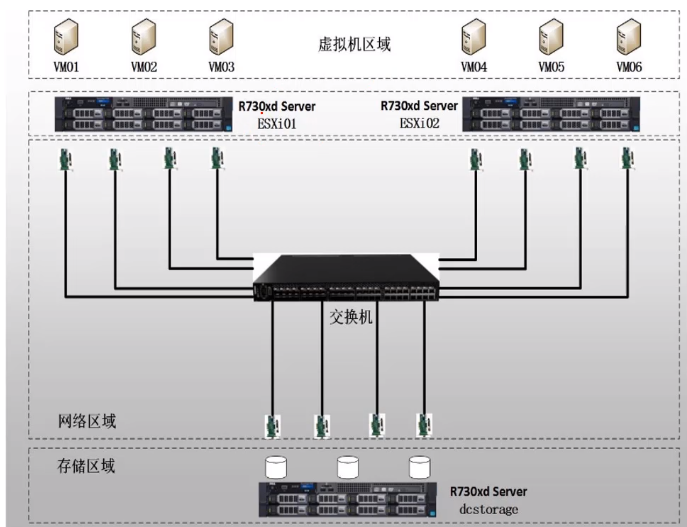

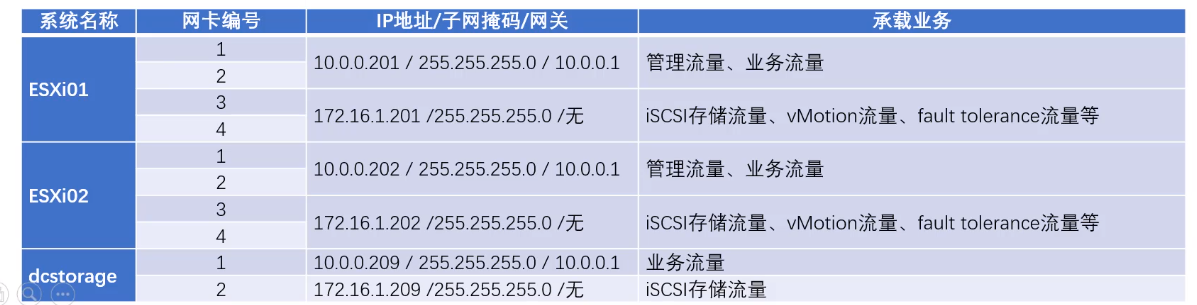

2.2.4 实验环境规划

（两台dellr730xd服务器作为esxi服务器，一台dellr730xd服务器作为域控/存储服务器）


2.2.5 ESXI程序安装

以后的实验，我们按照规划的环境进行
我们在VmwareWorkstation进行模拟物理机的实验

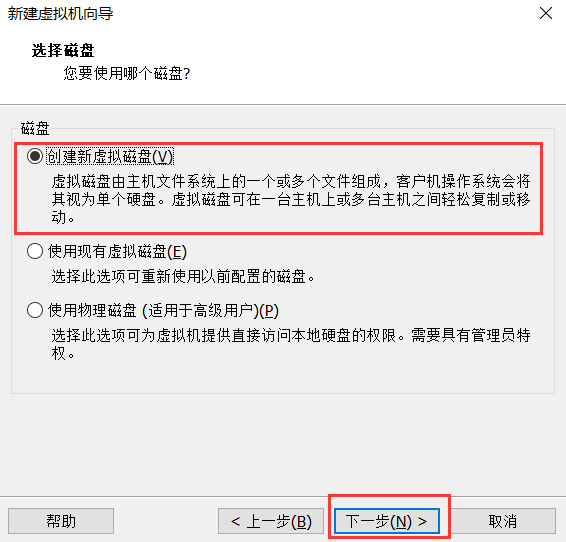

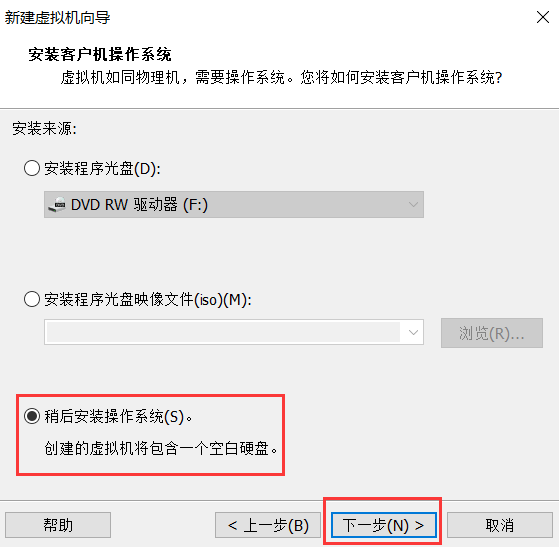

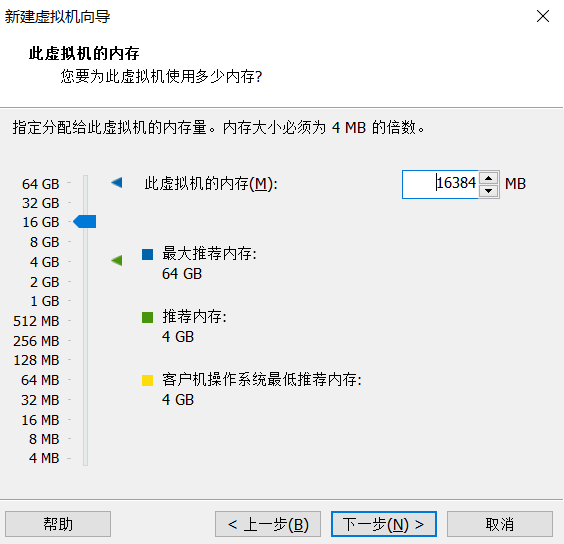

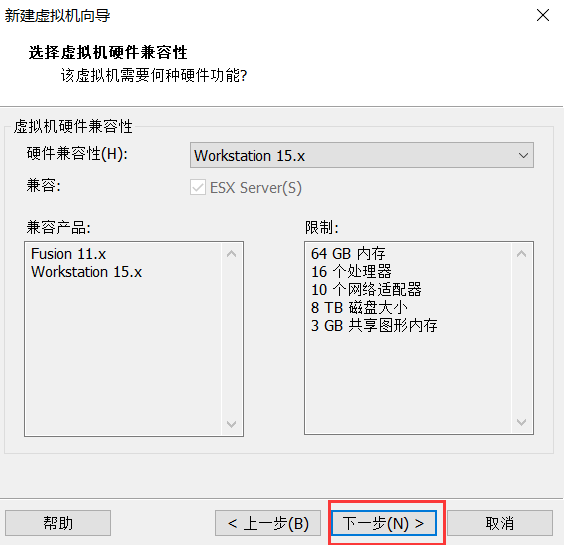

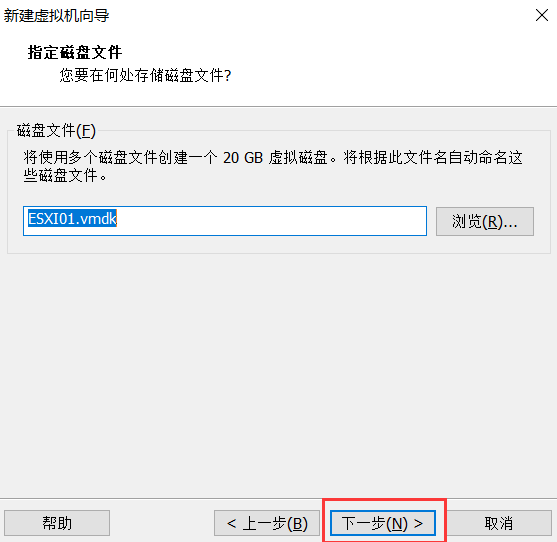

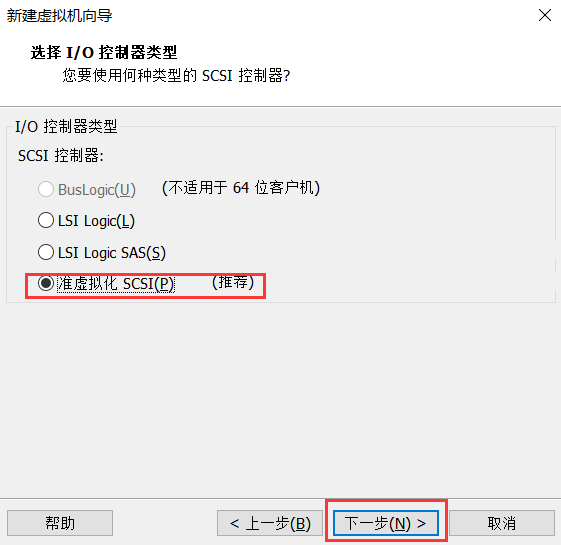

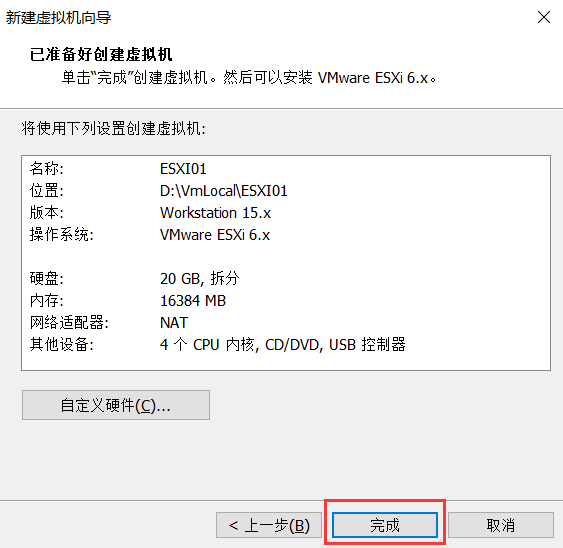

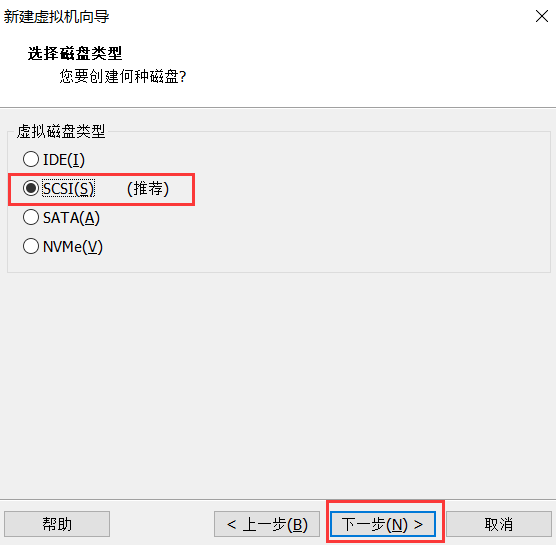

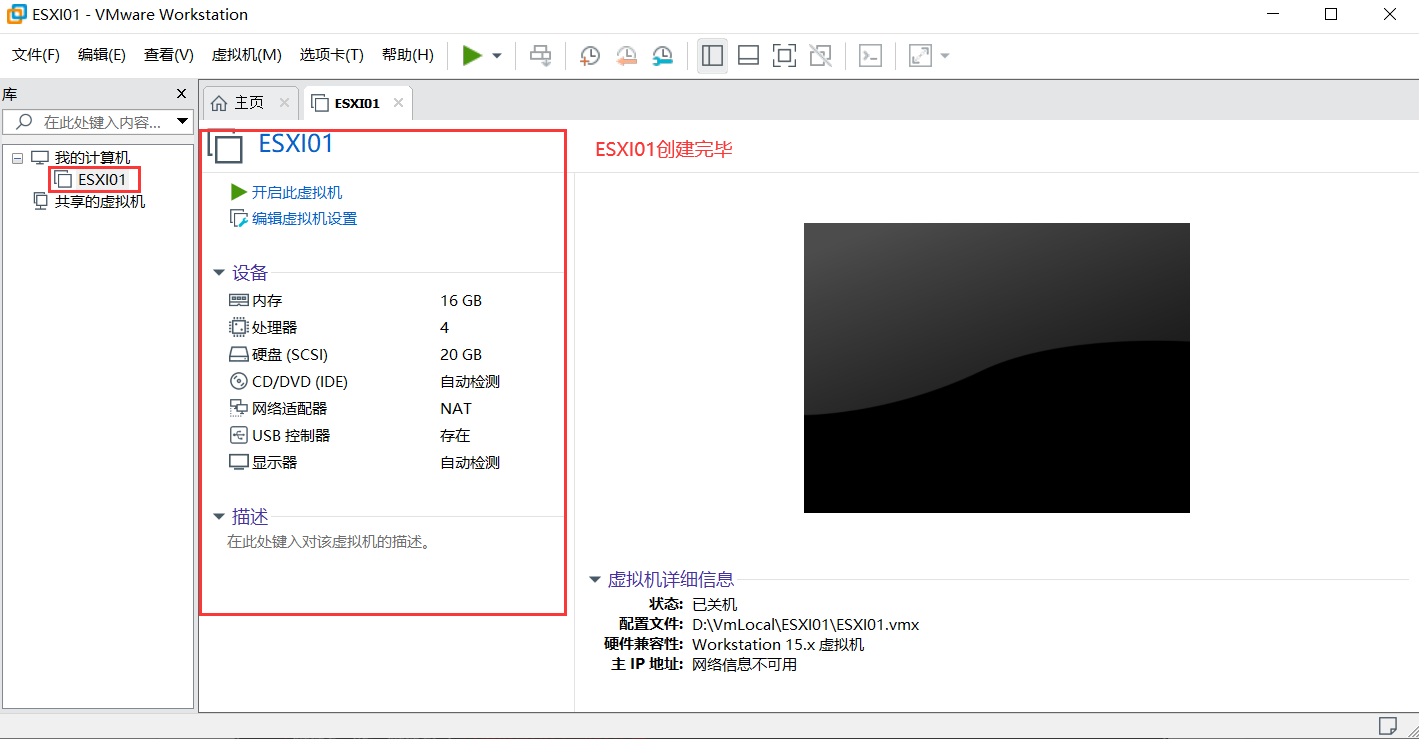

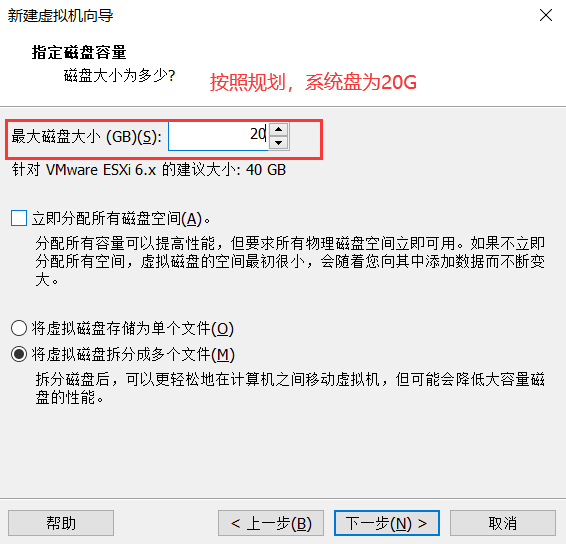

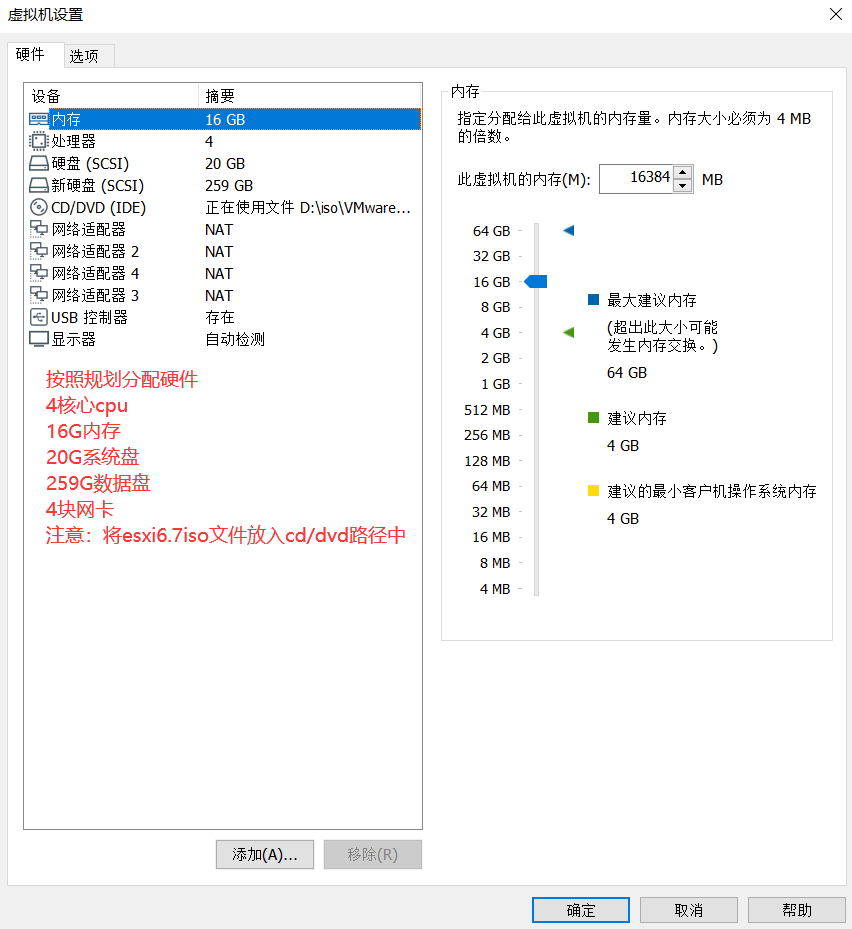

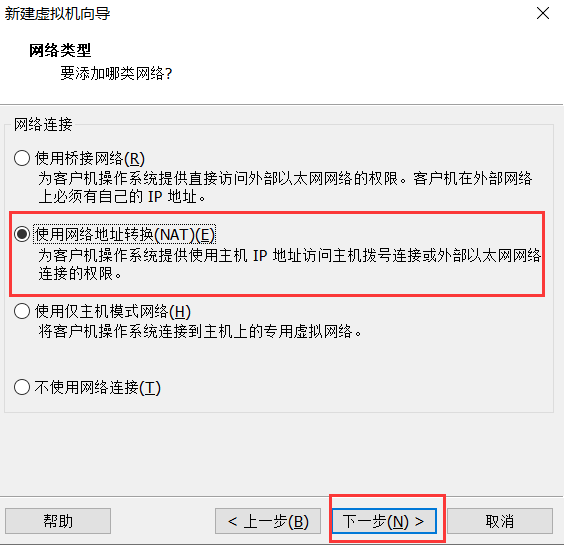

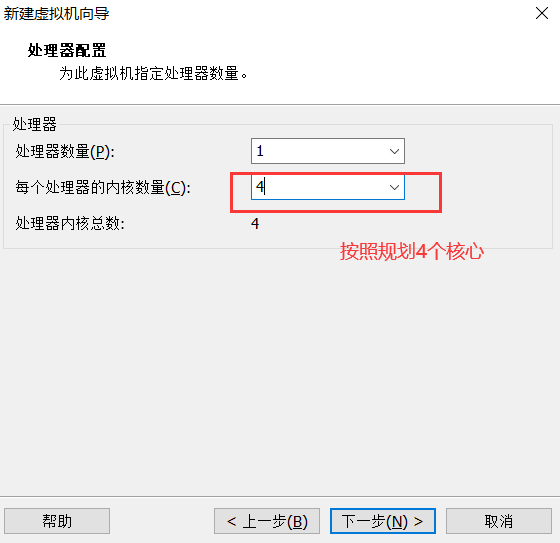

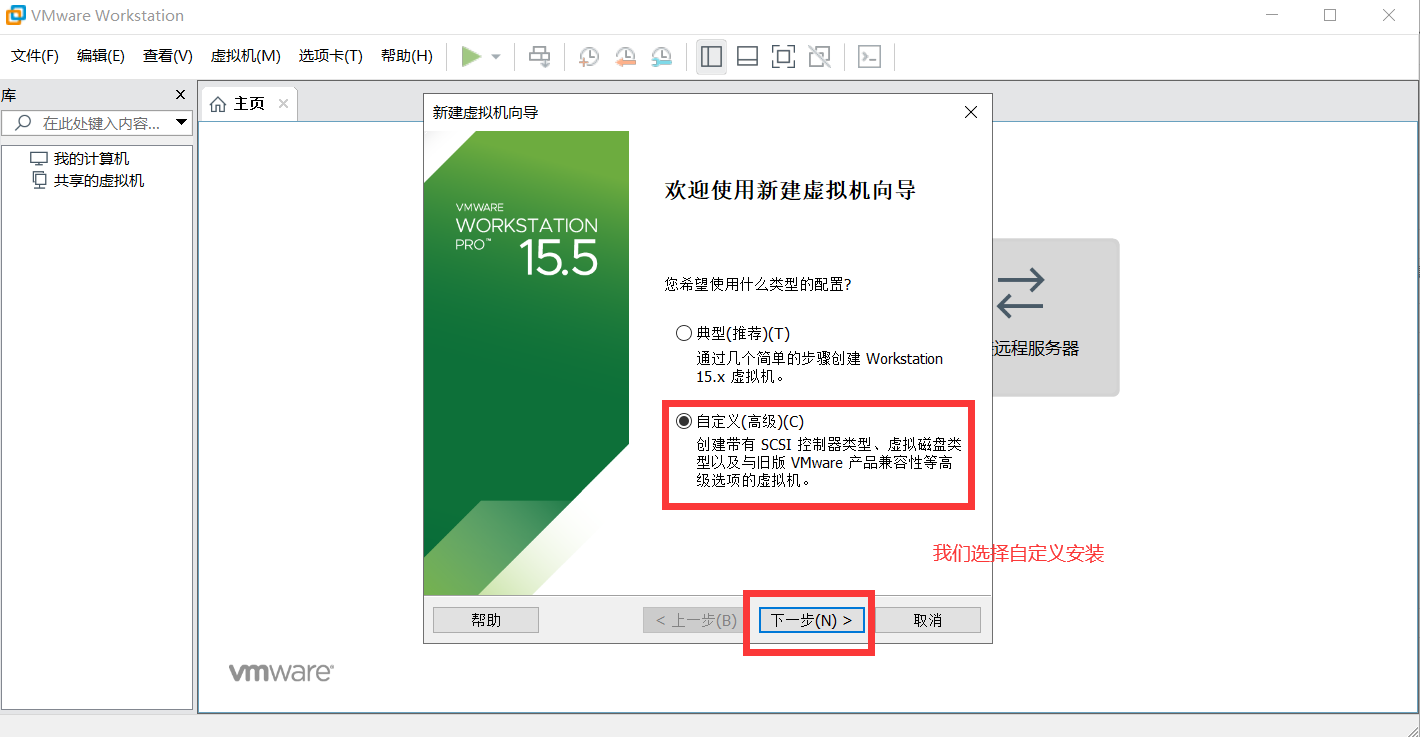

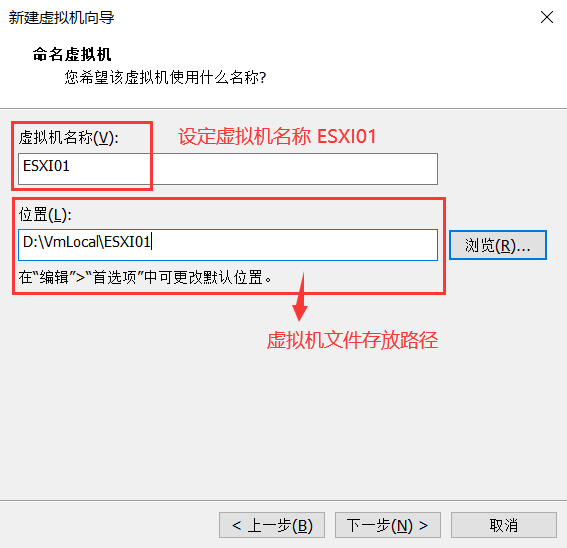

实验：创建ESXI01物理机

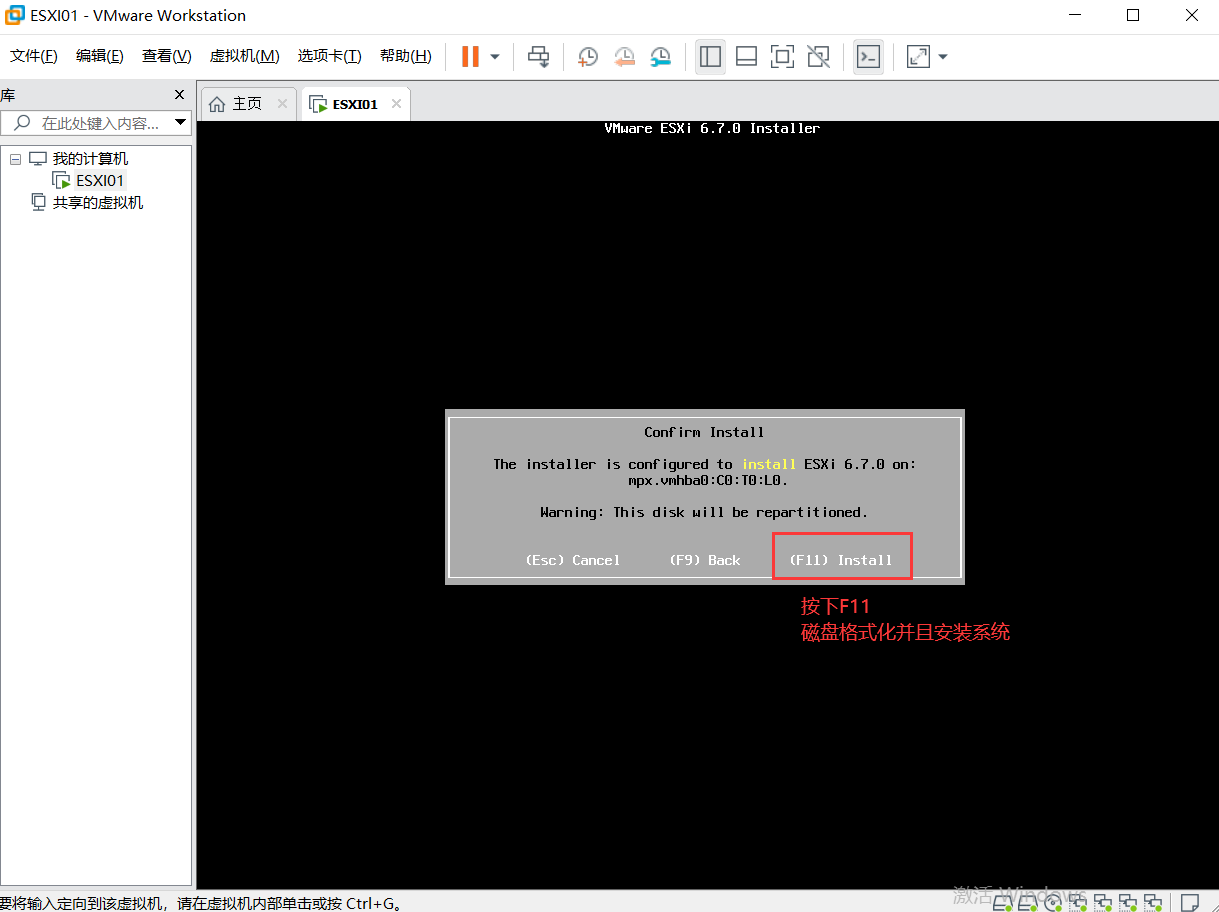

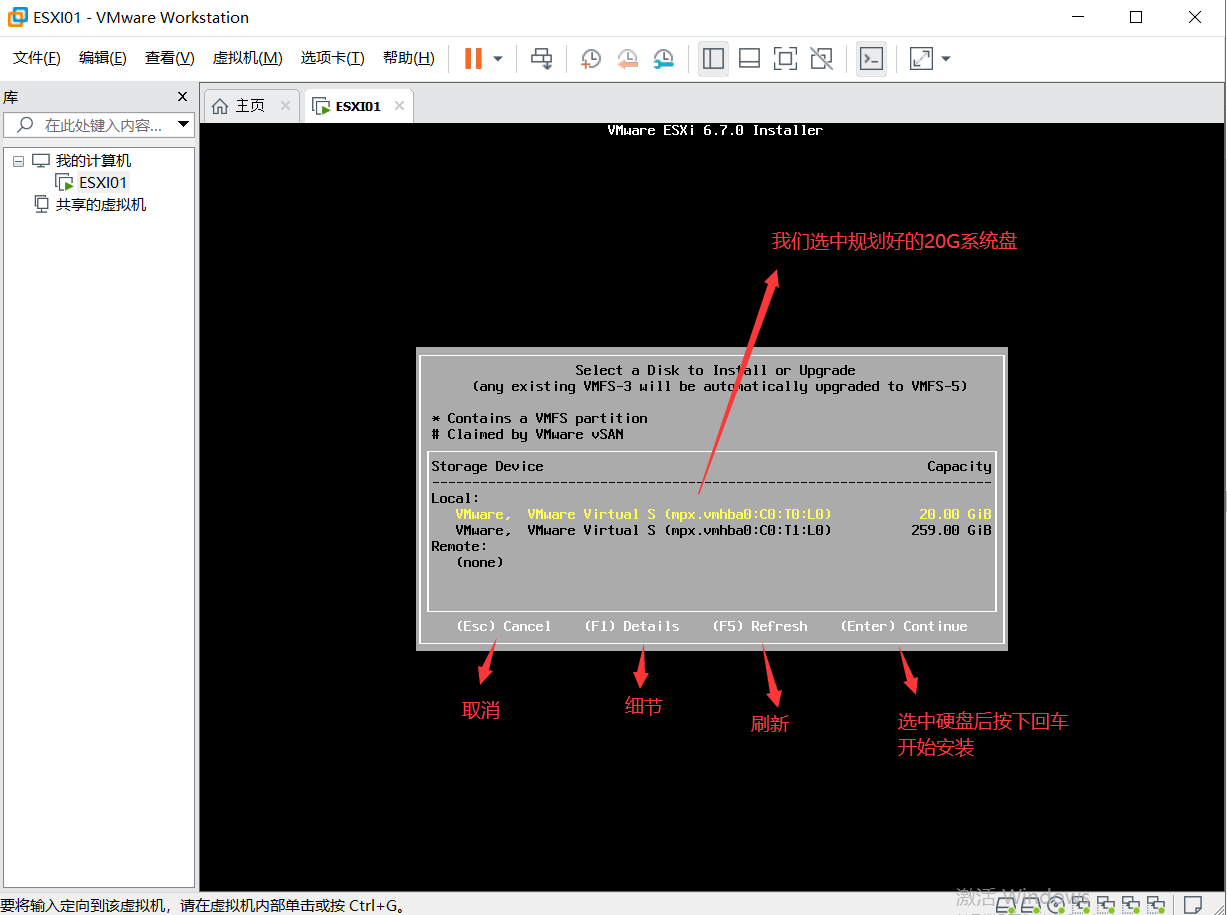

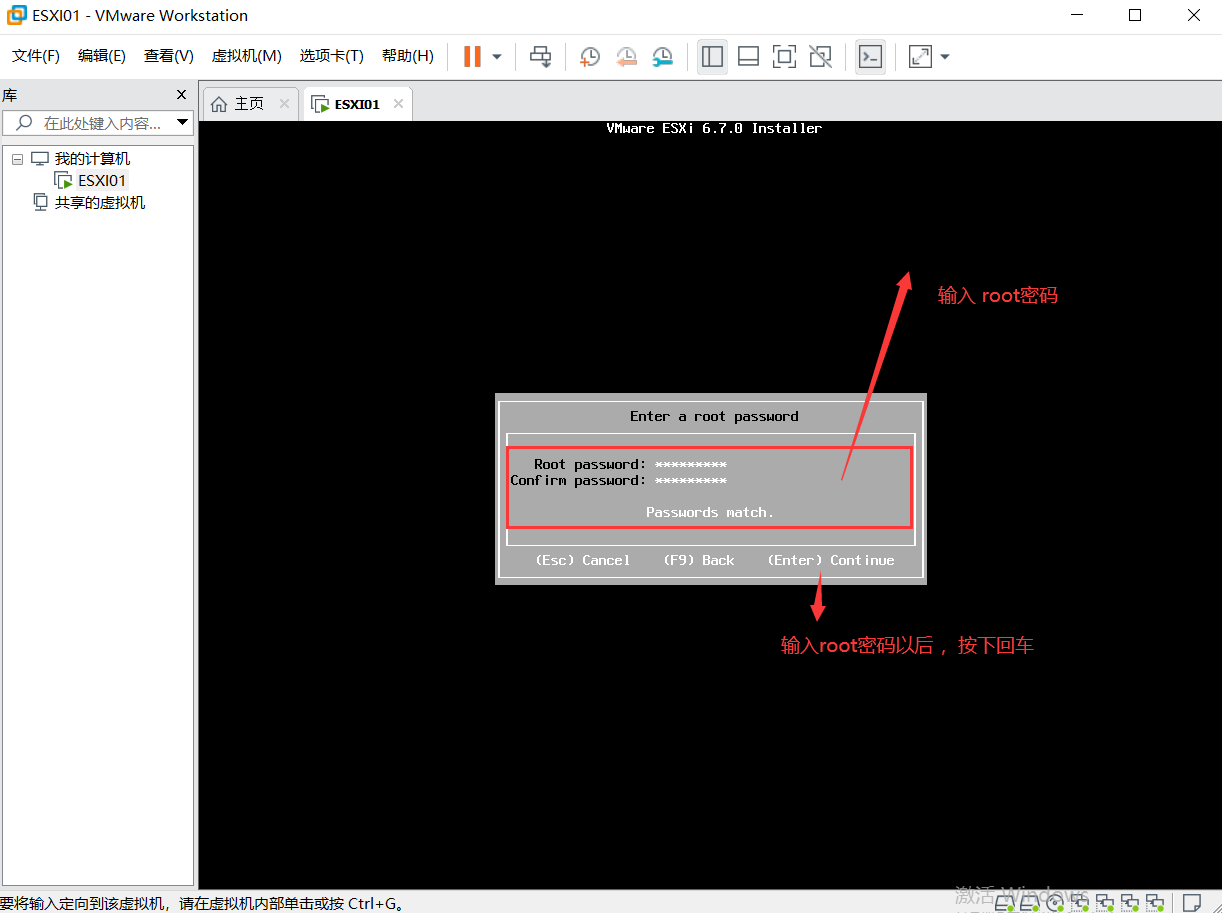

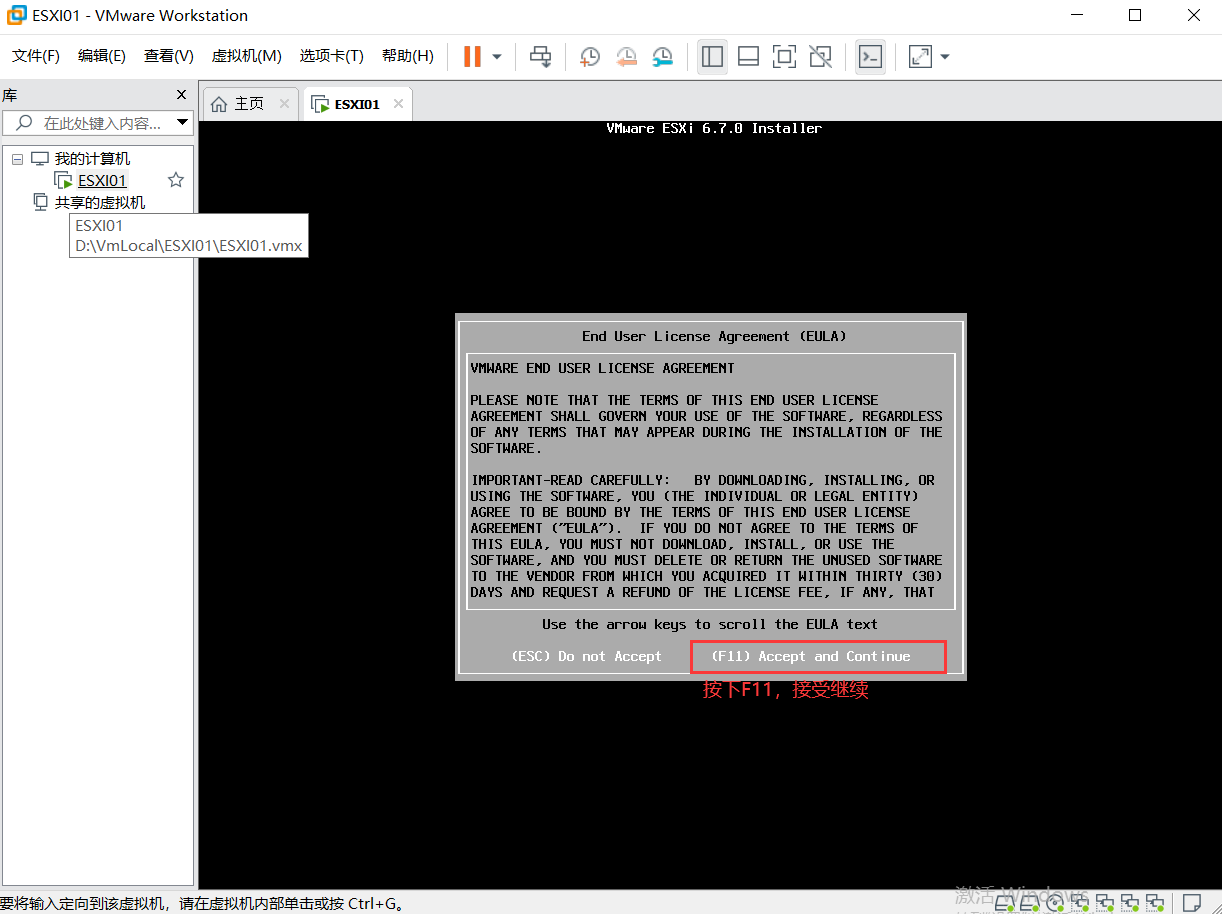

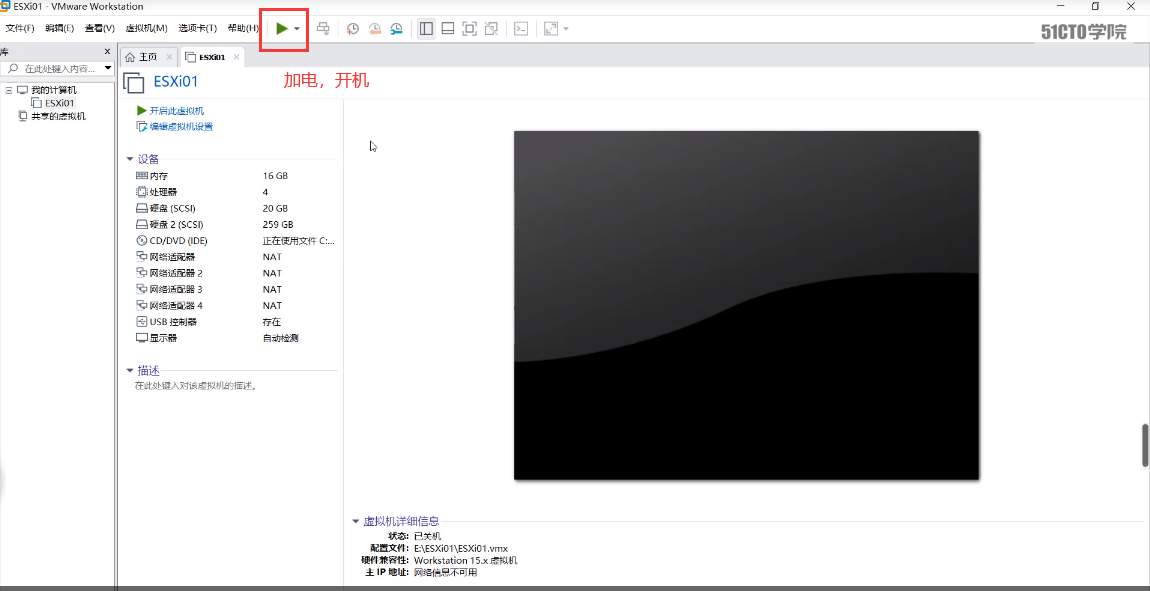

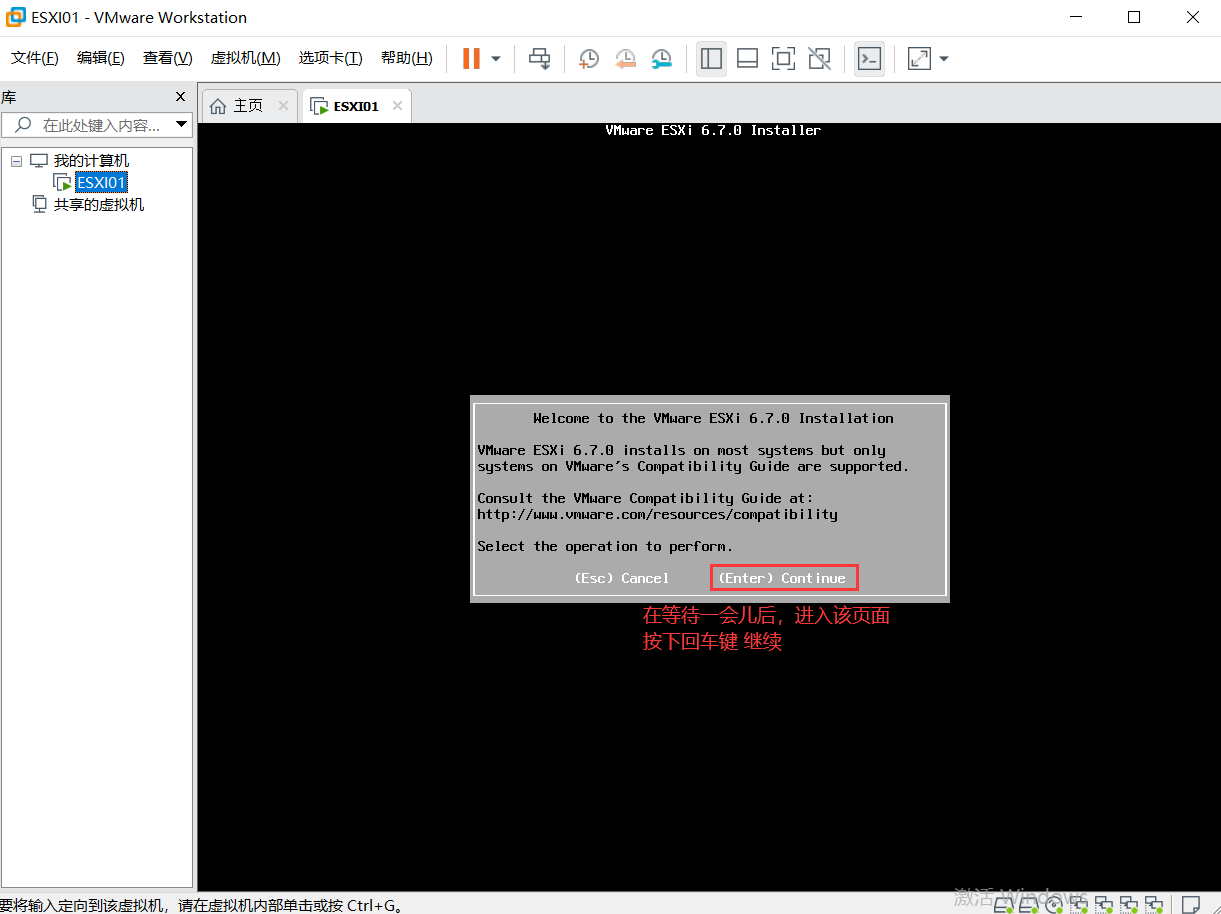

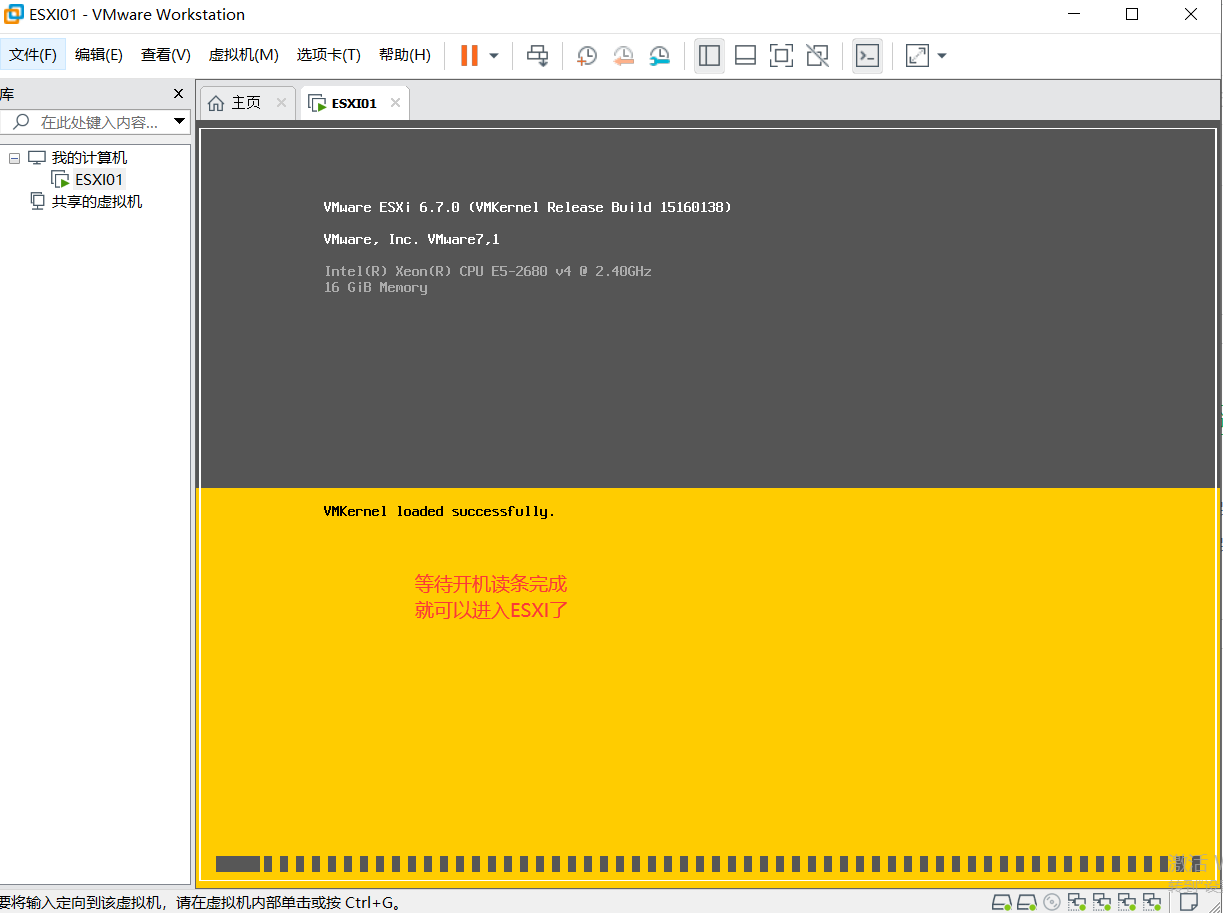

实验：为ESXI01物理机安装ESXI6.7


实验：创建ESXI02虚拟机，安装ESXI6.7

方法同上，该处省略，自行安装练习

2.3 设置ESXI服务器

2.3.1 登陆界面分析

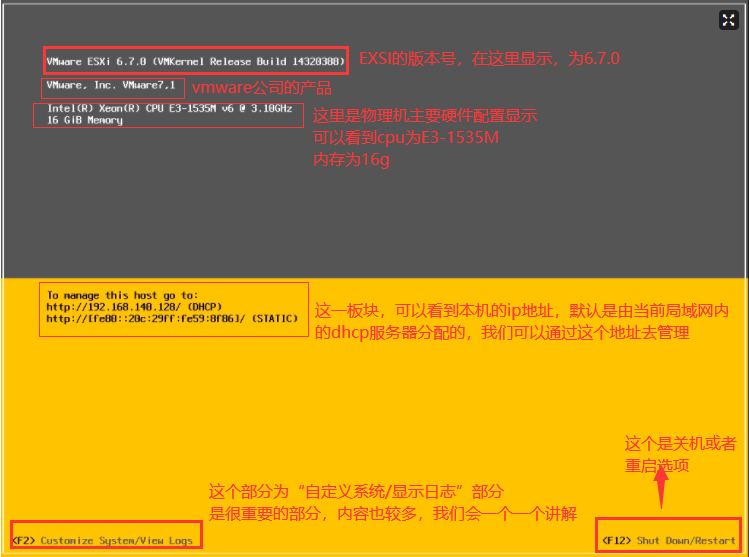

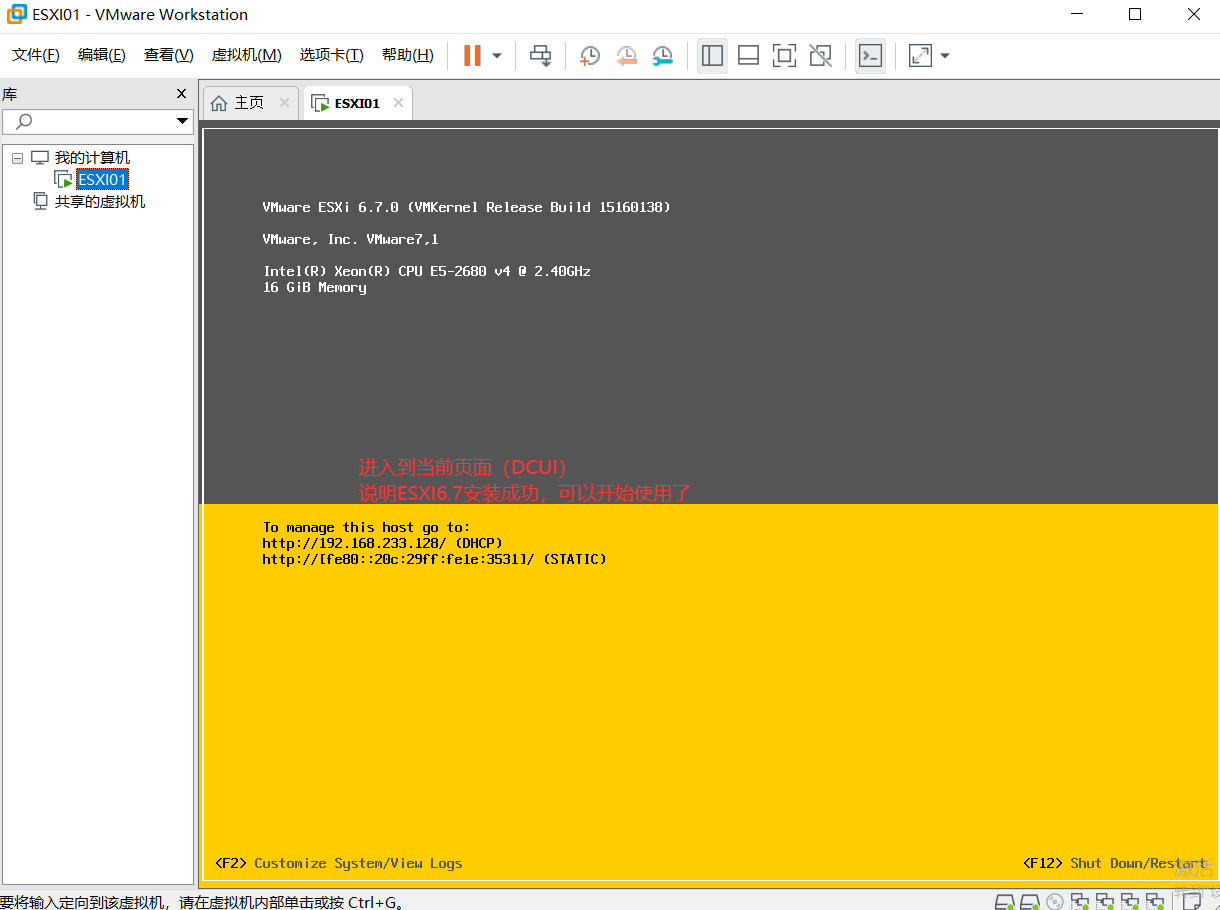

在物理机上安装好ESXI6.7.0以后，在物理机上看到这样的界面

实战：关机或者重启

我们按下F12按键，会出现密码认证页面，如下

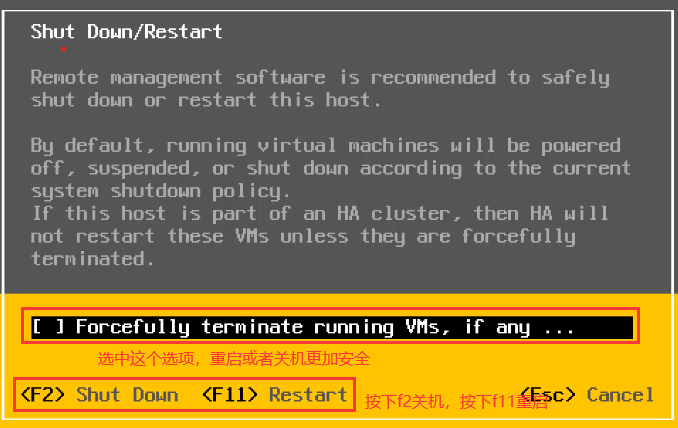

我们输入完用户名和密码后，按下回车键，会弹出确认页面，如下
我们再按下F2关机，或者F11重启就可以了

2.3.2 配置管理员密码

配置管理员密码，就是配置root账户的密码，root账户是最高权限账户

在物理机上安装好ESXI6.7.0以后，在物理机上看到这样的界面

我们按下F2按键，准备进入”自定义系统/显示日志”界面

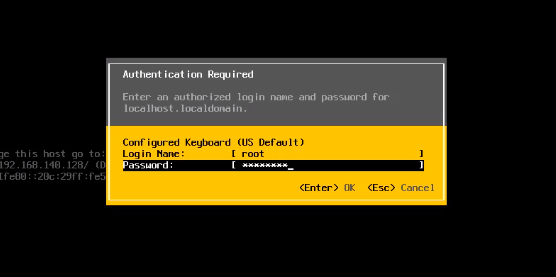

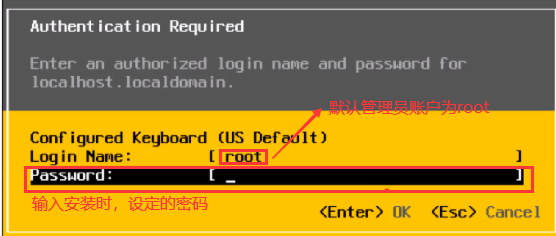

不过首先会出现用户认证页面

进入”自定义系统/显示日志”页面，如下图

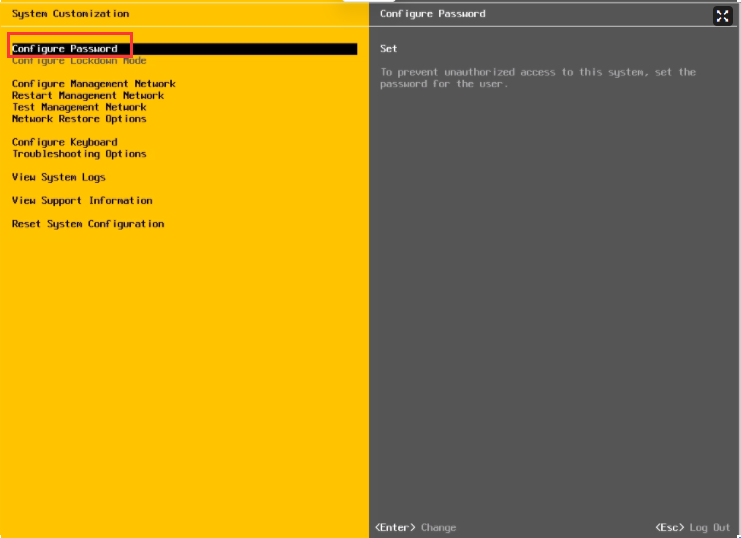

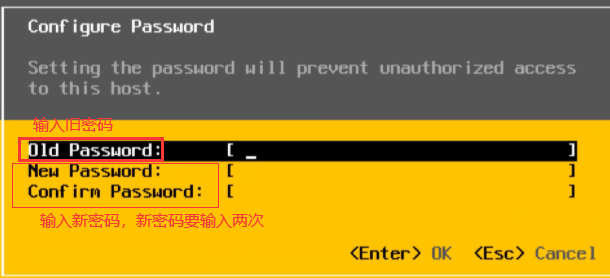

我们选中”configure password”，回车键后就可以更改管理员密码了，如下图

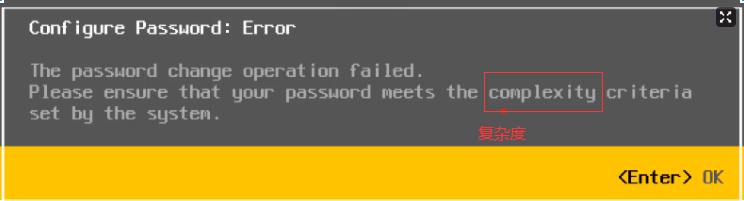

注意：esxi的管理员密码是有复杂度要求的，如果不满足密码复杂度，那么无法更改，如下图
（一般来说，密码要包含 大写字母、小写字母、数字、特殊字符）

2.3.3 配置锁定模式

在物理机上安装好ESXI6.7.0以后，在物理机上看到这样的界面

我们按下F2按键，准备进入”自定义系统/显示日志”界面
不过首先会出现用户认证页面

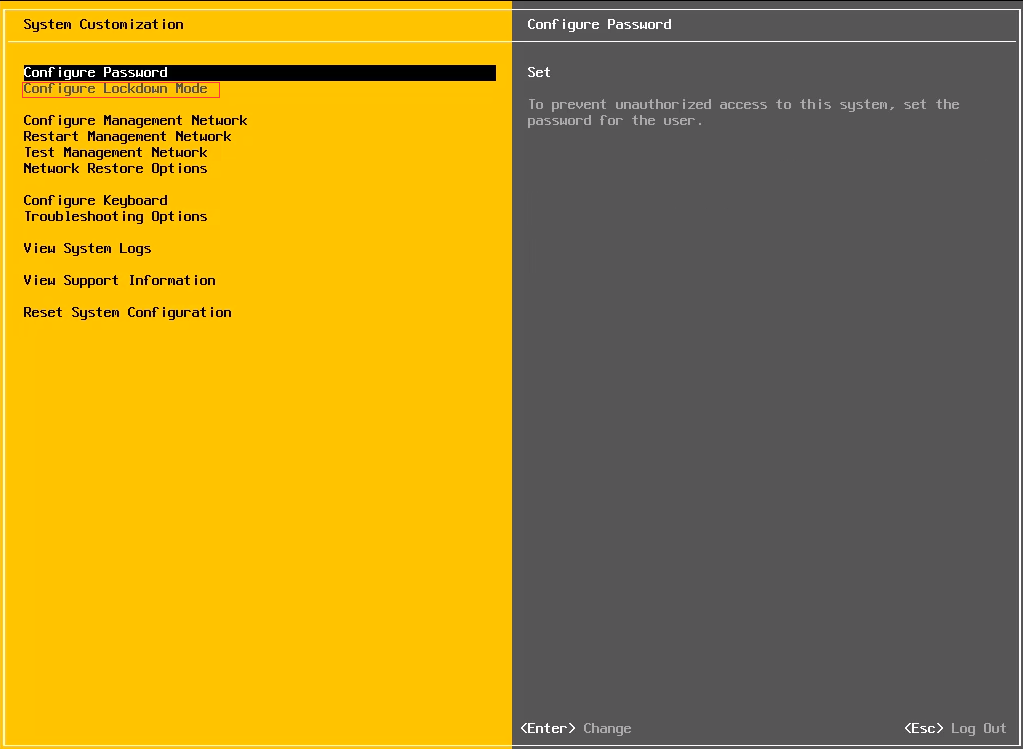

进入”自定义系统/显示日志”页面，第二项，为锁定模式选项，如下图
我们可以看到第二项为锁定模式选项，但是为灰色的，也就是目前不可选

那么锁定模式的功能是什么呢？主要是为了安全考虑！
ESXI主机的常用管理方式有：
DCUI（DCUI就是目前的管理方式，也就是这个黄灰的页面）
vCenter
shell（命令行的管理方式）
SSH（远程登陆的管理方式）
一旦我们开启了锁定模式，那么只能通过DCUI和vCenter的方式进行管理ESXI主机

那么为什么现在锁定模式选项为灰色的呢？
因为我们还没有装vCenter，只要我们安装了vCenter，并且将该ESXI主机加入到vCenter，那么这个锁定模式的选项就可以使用了

2.3.4 配置管理网络

在物理机上安装好ESXI6.7.0以后，在物理机上看到这样的界面

我们按下F2按键，准备进入”自定义系统/显示日志”界面
不过首先会出现用户认证页面

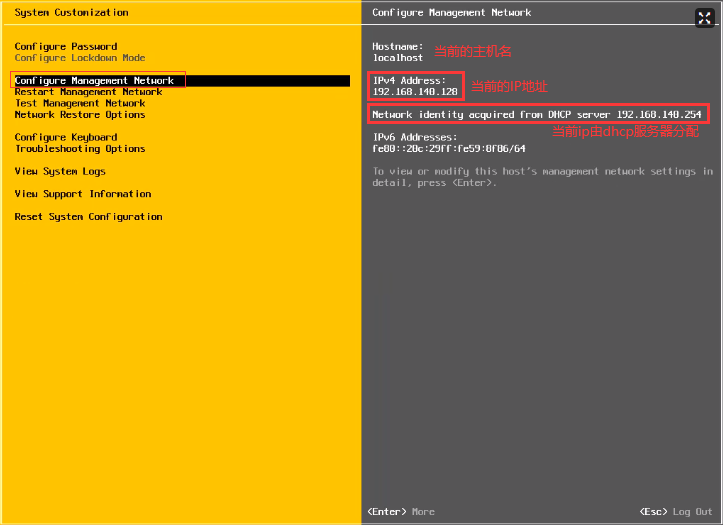

第三项，为”配置管理网络”选项,可以通过它来配置网络，如下图

我们将第三项回车，就可以进入配置管理网络选项卡的子选项，如下图

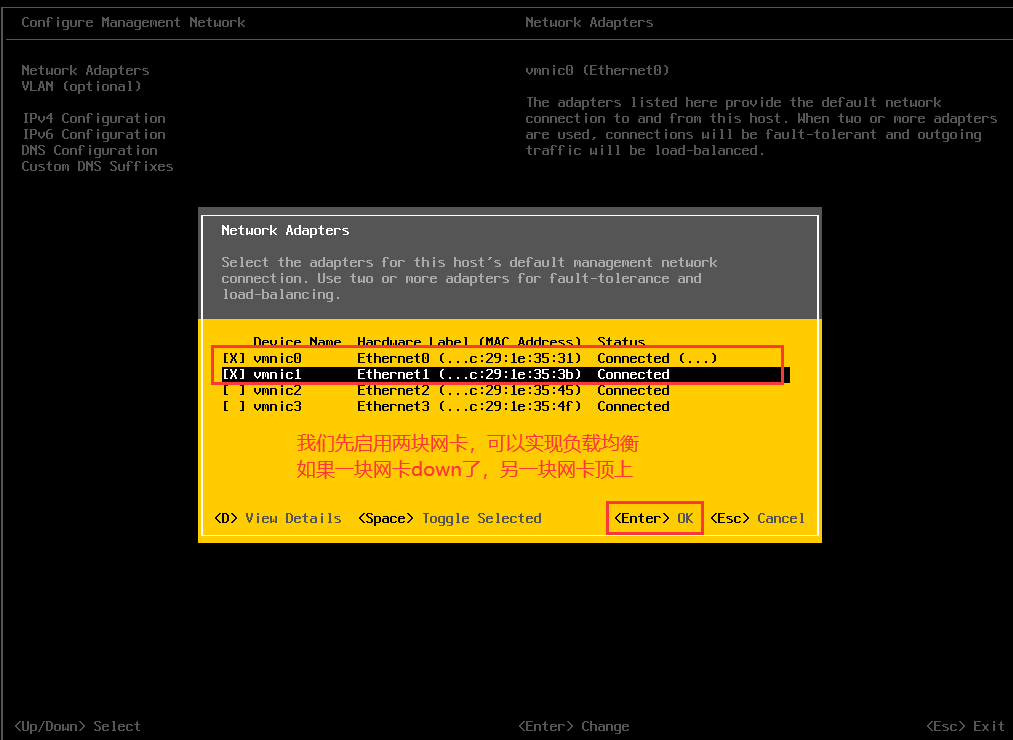

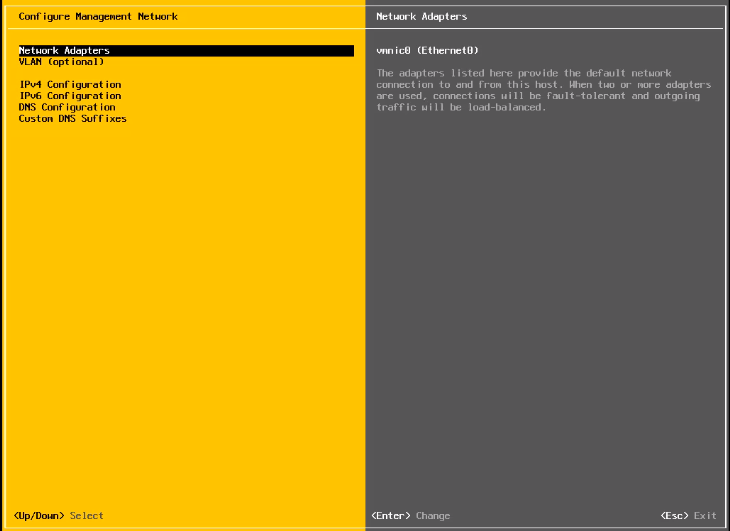

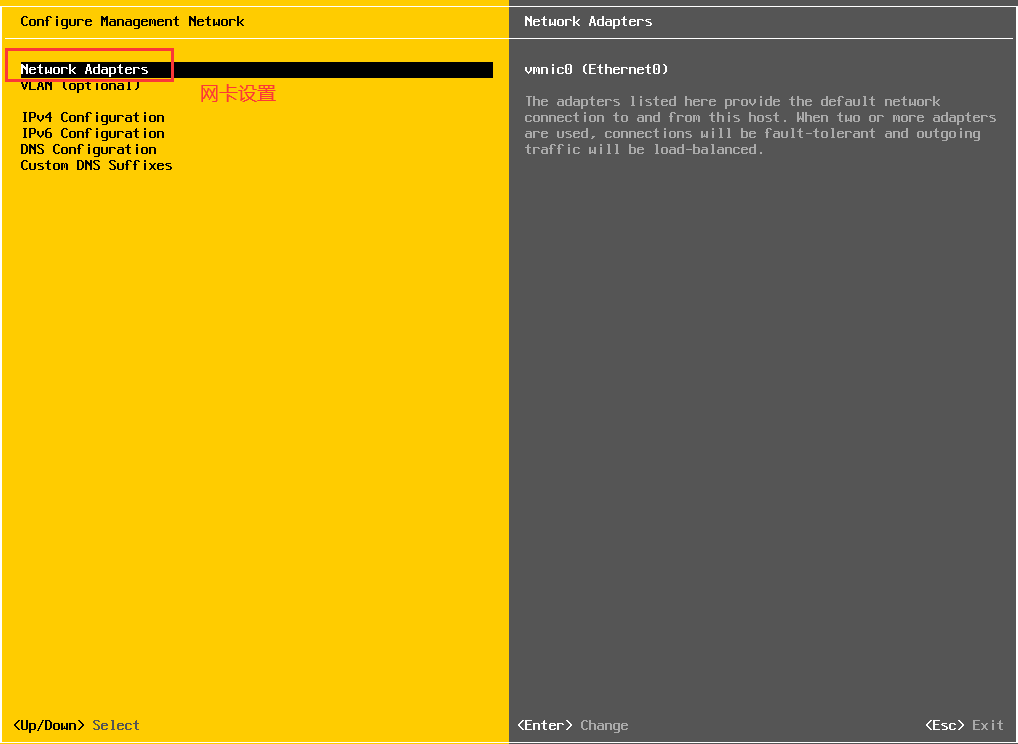

子选项1：网络适配器

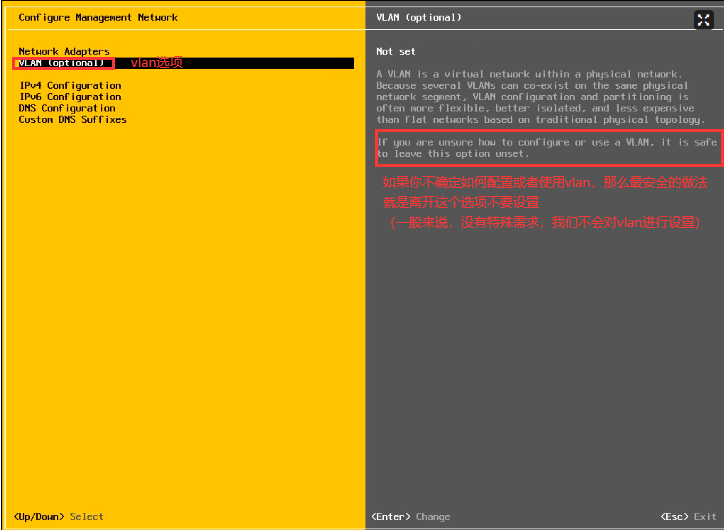

子选项2：VLAN（了解）

该选项可以配置vlan，但如果对vlan不太熟悉，最好不要动这个配置
在这里我们了解有这个功能即可，不做深入研究

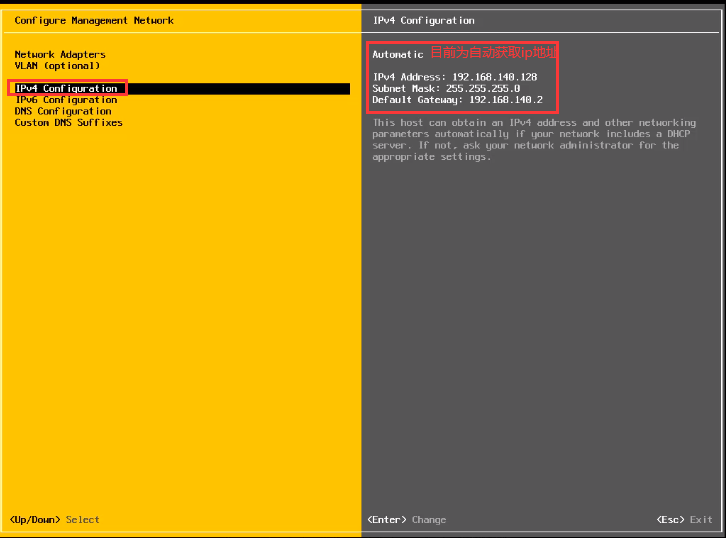

子选项3：ipv4设置

我们按照实验环境规划，对ESXI01主机的ip地址进行配置
我们首先 配置管理流量和业务流量 网卡的ip相关信息
ip：10.0.1.201/24 网关：10.0.1.1

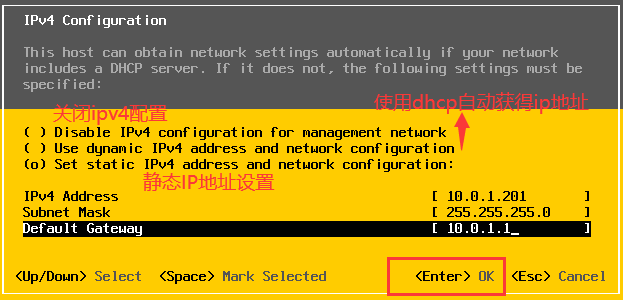

选中第3项，回车，就可以对本机的IP地址相关信息进行配置，如下图

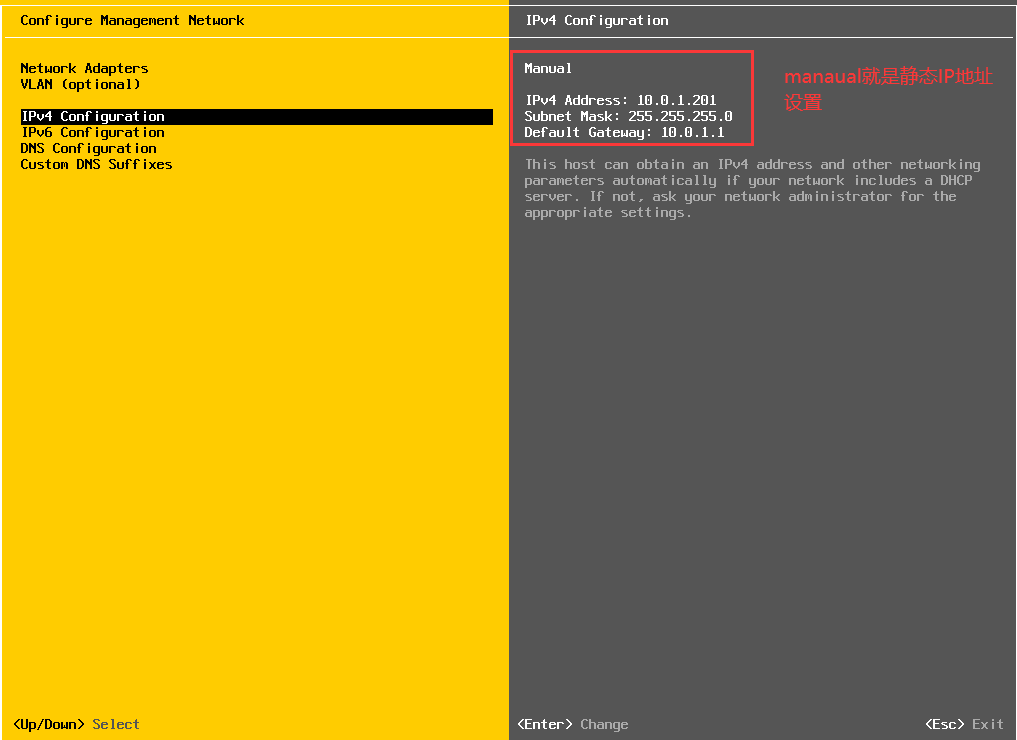

设置好ip地址相关信息以后，按下回车，配置就生效了，我们可以看到右侧已经显示目前ip相关状态了,如下图

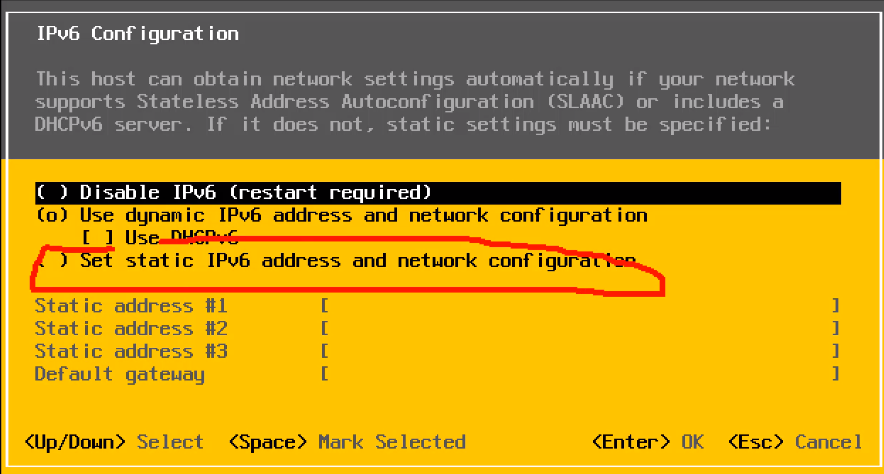

子选项4：ipv6设置（了解）

虽然现在大力提倡ipv6的发展，但是的确目前使用的并不多，我们了解有这个功能即可

子选项5：DNS配置

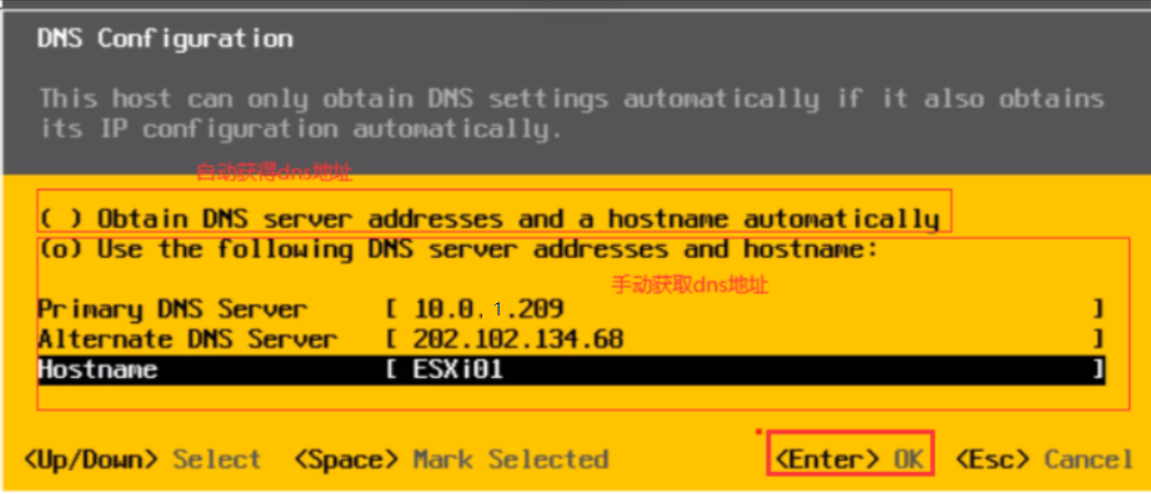

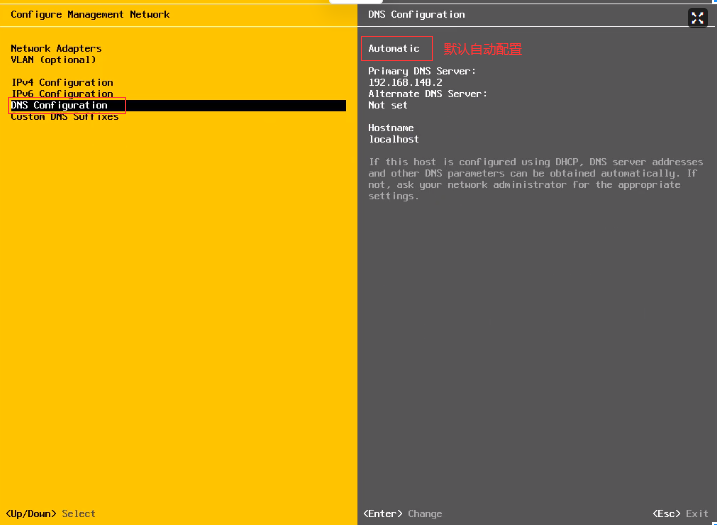

第五个子选项为dns配置，如下图
我们要手动设置dns服务器地址为10.0.1.209（也就是dcstorage），是我们事先规划好的

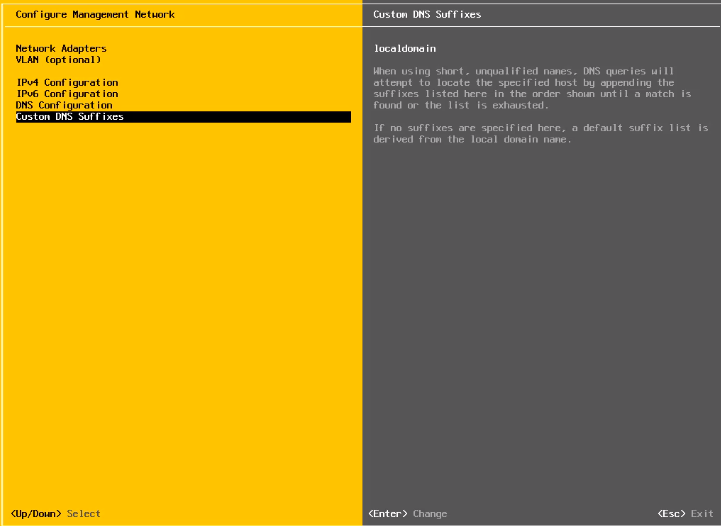

子选项6：DNS后缀

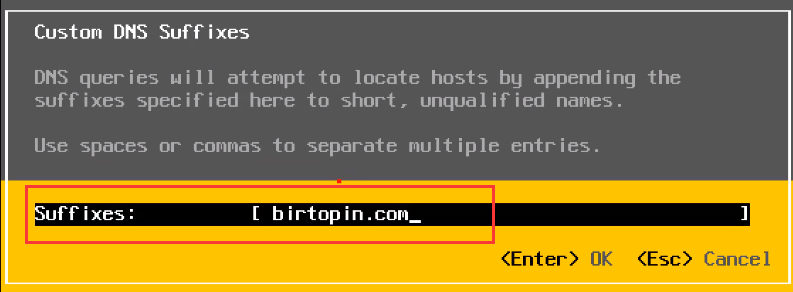

默认的dns后缀为localdomain，我们将它改为一个公网上不存在的后缀，例如birtopin.local

配置完毕操作

那么我们的网络相关配置就已经全部完成了，我们需要在子选项页面下，按下esc键，会出现下图

2.3.5 重启管理网络

在物理机上安装好ESXI6.7.0以后，在物理机上看到这样的界面

我们按下F2按键，准备进入”自定义系统/显示日志”界面
不过首先会出现用户认证页面

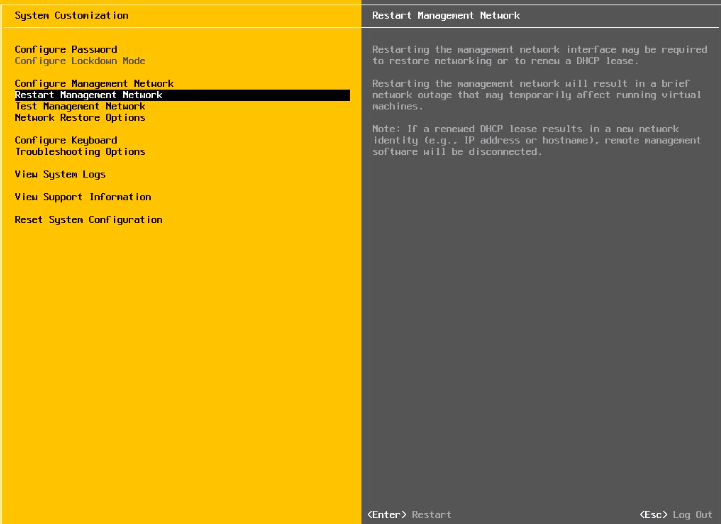

进入到”自定义配置/显示日志”页面中，第四项为重启管理网络

点击回车键，出现如下图

2.3.6 测试管理网络

在物理机上安装好ESXI6.7.0以后，在物理机上看到这样的界面

我们按下F2按键，准备进入”自定义系统/显示日志”界面
不过首先会出现用户认证页面

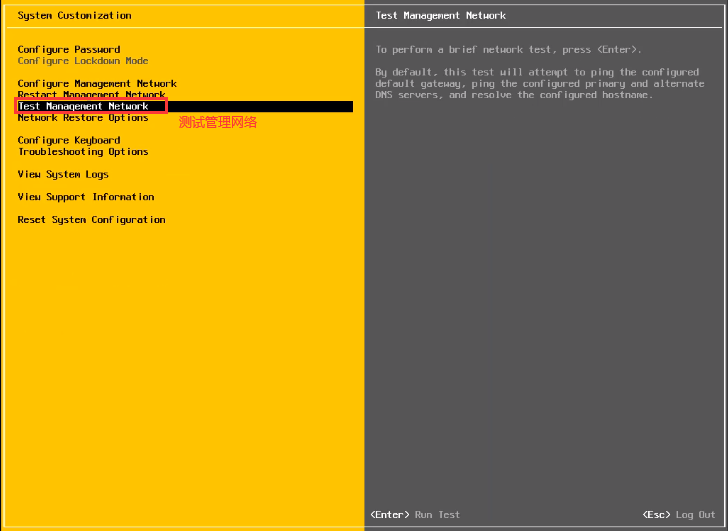

进入”自定义系统/显示日志”页面，第五项，为测试管理网络选项，如下图

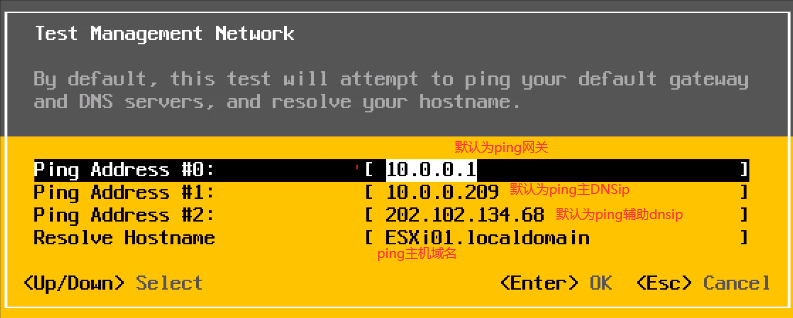

回车以后，可以输入想要ping测试的地址，存在默认值，如下图
（当然啦，地址也是可以更改的）

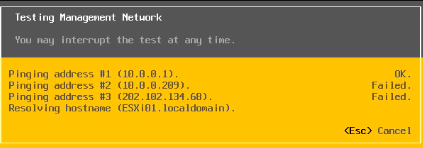

按下回车以后，测试开始，会反馈测试结果，如下图

2.3.7 网络恢复选项（慎用）

在物理机上安装好ESXI6.7.0以后，在物理机上看到这样的界面

我们按下F2按键，准备进入”自定义系统/显示日志”界面
不过首先会出现用户认证页面

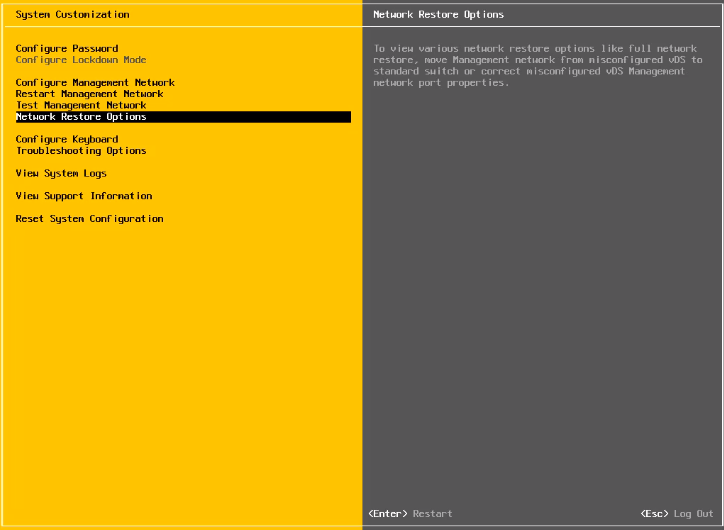

进入”自定义系统/显示日志”页面，第六项，为网络恢复选项，如下图

当我们按下回车以后，进入恢复界面，如下图
（有三个子选项，分别为 恢复网络设置、恢复标准交换机、恢复分布式交换机）

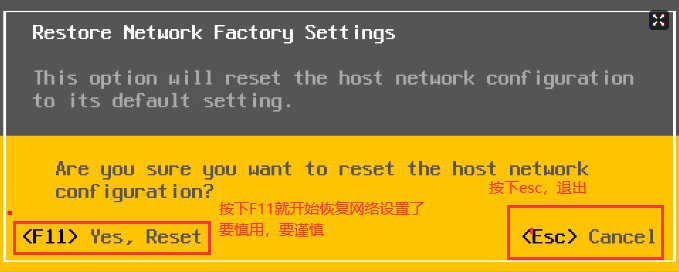

选中第一个子选项恢复网络设置后，进入确定界面，如下图

2.3.8 配置键盘布局

在物理机上安装好ESXI6.7.0以后，在物理机上看到这样的界面

我们按下F2按键，准备进入”自定义系统/显示日志”界面
不过首先会出现用户认证页面

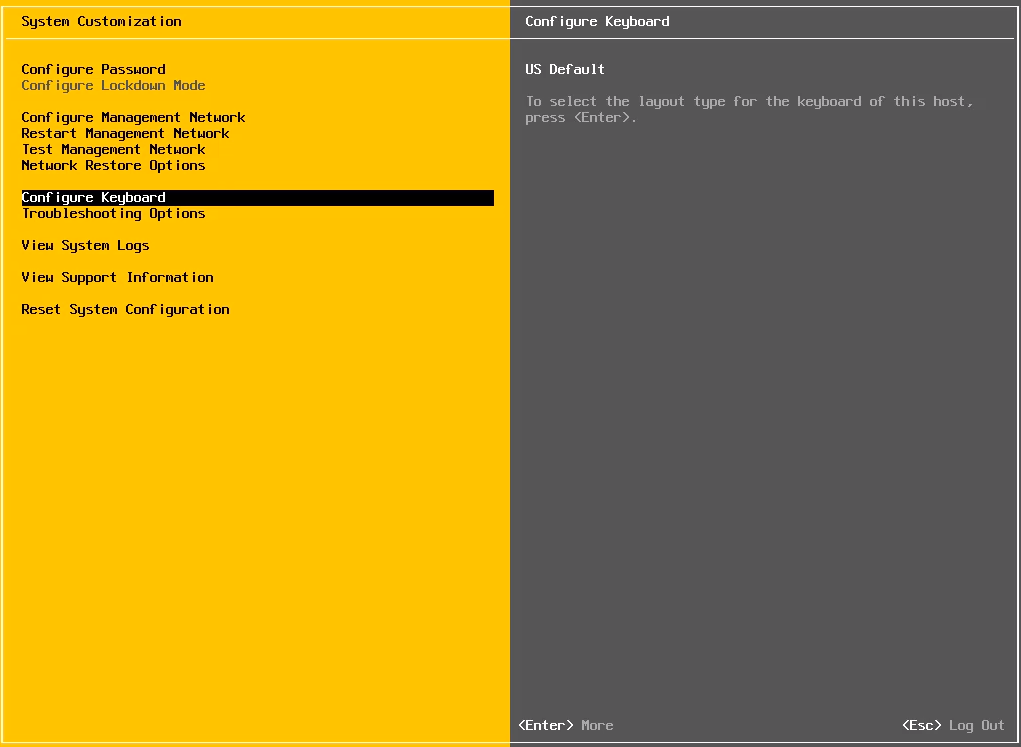

进入”自定义系统/显示日志”页面，第七项，为配置键盘布局选项，如下图

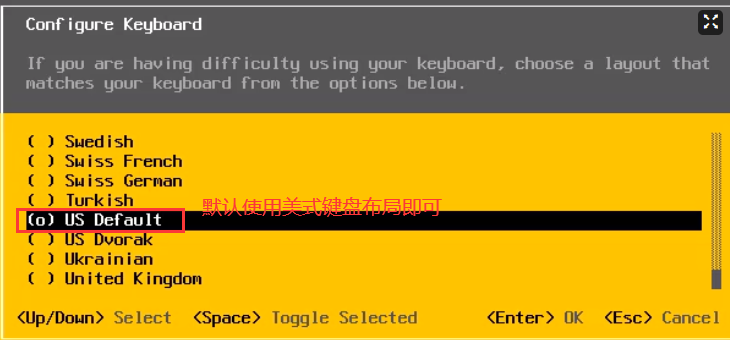

回车以后，进入键盘布局页面

2.3.9 排错选项

在物理机上安装好ESXI6.7.0以后，在物理机上看到这样的界面

我们按下F2按键，准备进入”自定义系统/显示日志”界面
不过首先会出现用户认证页面

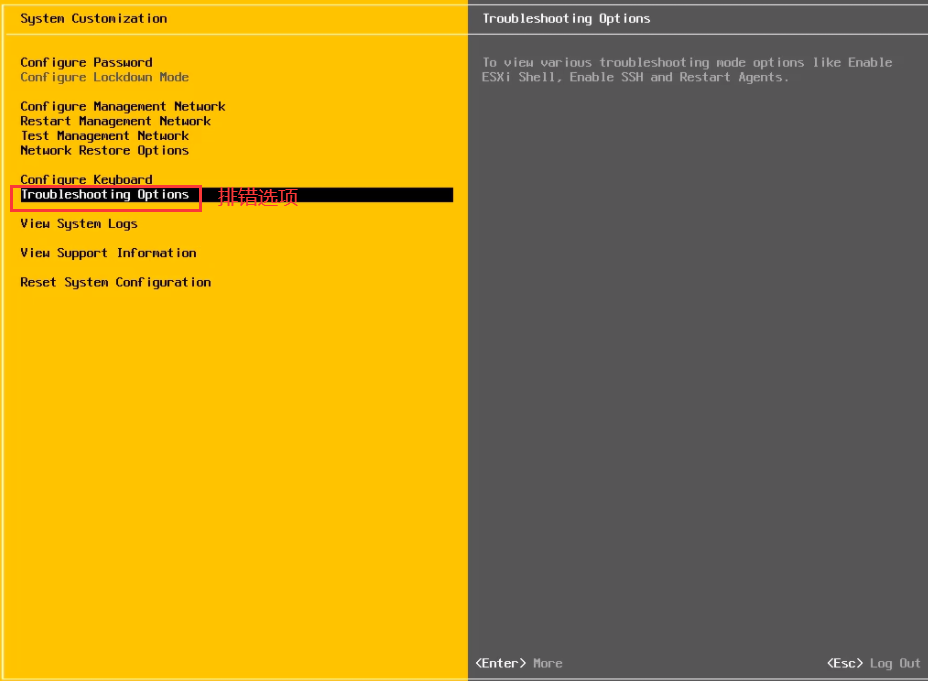

进入”自定义系统/显示日志”页面，第八项，为排错选项，如下图

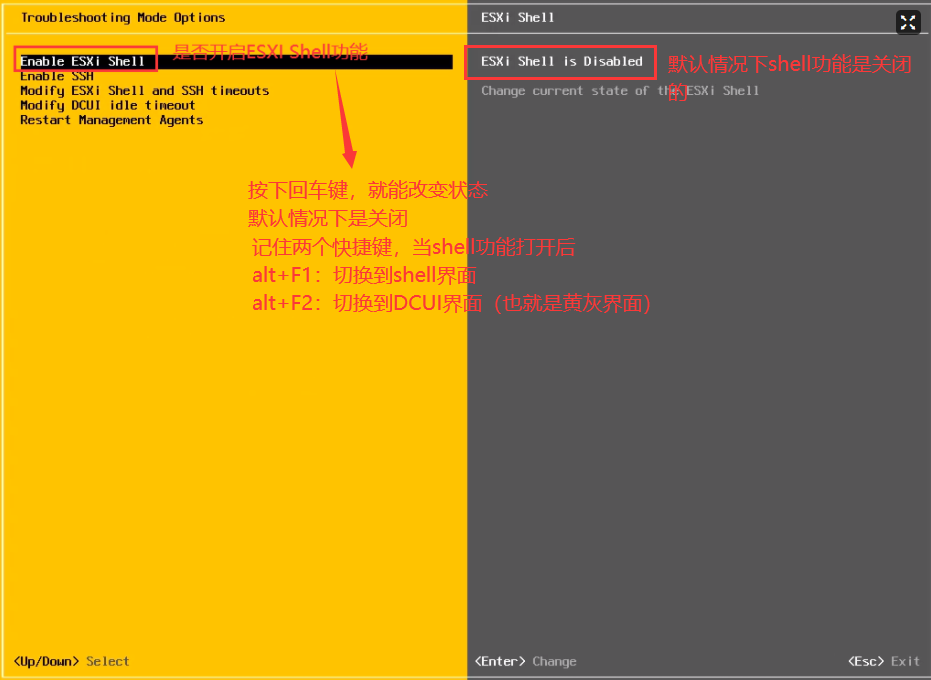

子选项1：是否开启ESXI Shell功能


当我们开启了ESXI Shell功能以后，我们按下alt+F1按键，就可以进入到shell界面
（与linu基本命令相同）（了解）

子选项2：是否打开远程ssh功能


在我们打开了远程ssh功能以后，就可以在其他机器上，使用xshell、putty、mobaxterm等工具进行远程连接，控制该ESXI主机了（ssh默认为22号端口，shell命令行界面）
（如果远程ssh共功能是关闭的，那么其他机器是无法远程连接的）

子选项3：修改ESXIshell 和 ssh 结束时间（暂缺）

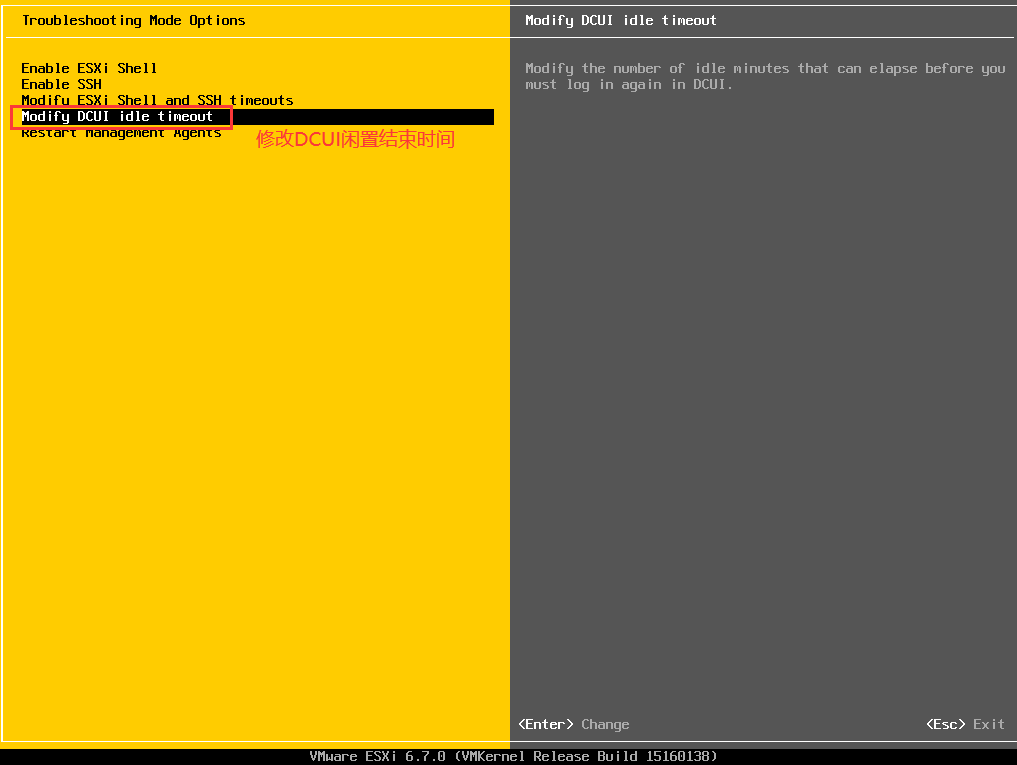

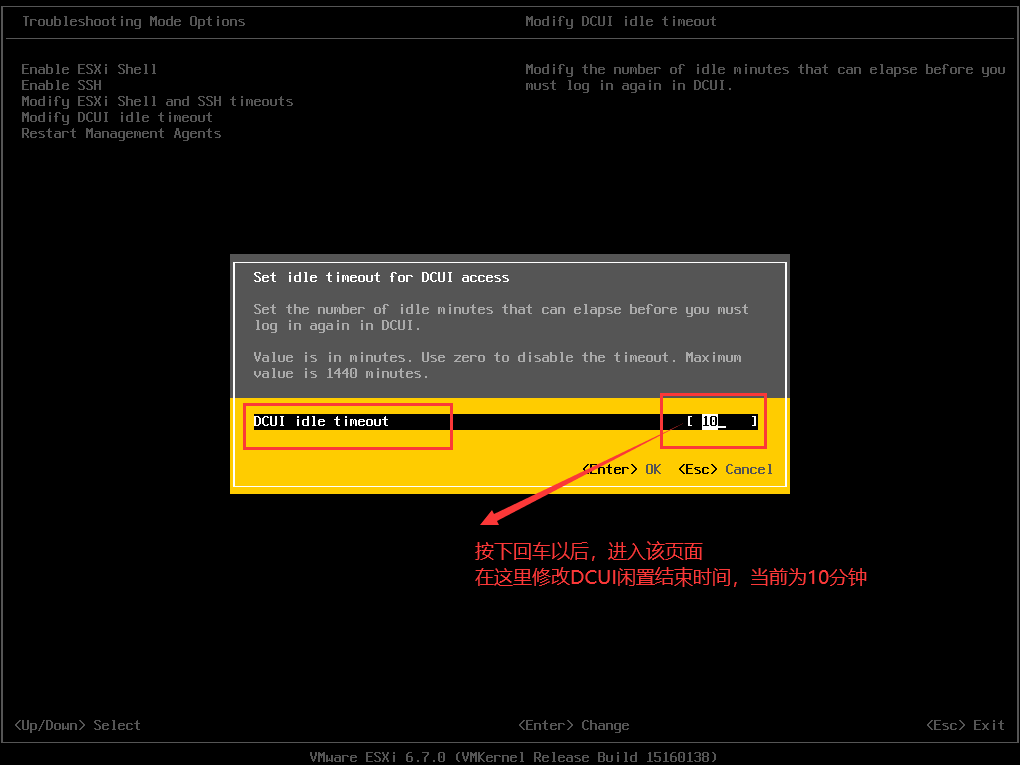

子选项4：DCUI闲置结束时间

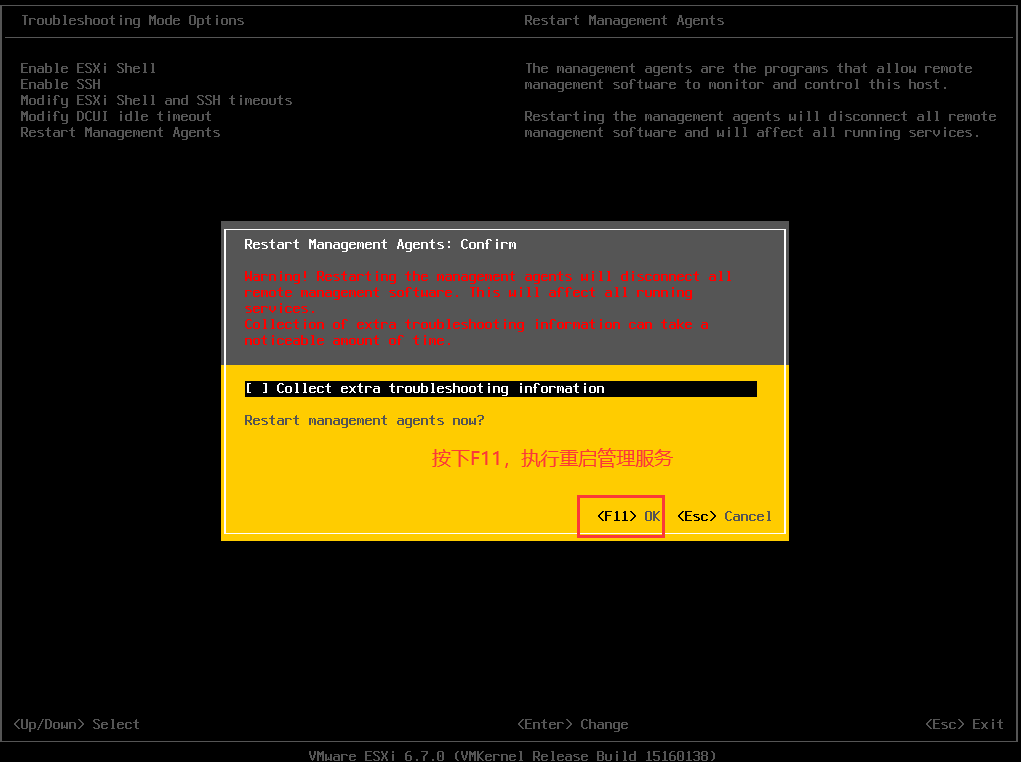

子选项5：重启管理服务(代理)

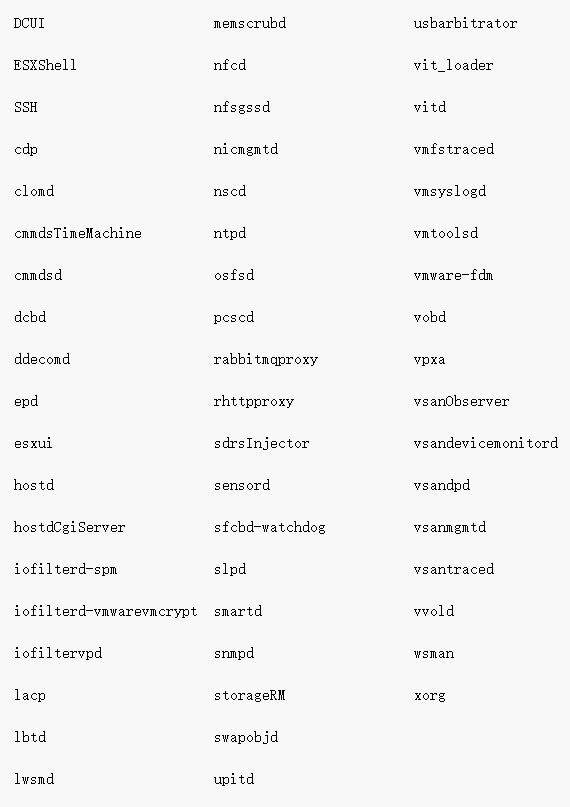

按下F11确认，一定要重启Management Agents，那么存放在ESXi主机/etc/init.d目录下的十几个服务都会被重启。因为它们都是Daemon，都是“守护进程”，所以就是类似于Linux操作系统中的“服务”(效果类似于重启系统，但比较快，业务会有短暂的中断)

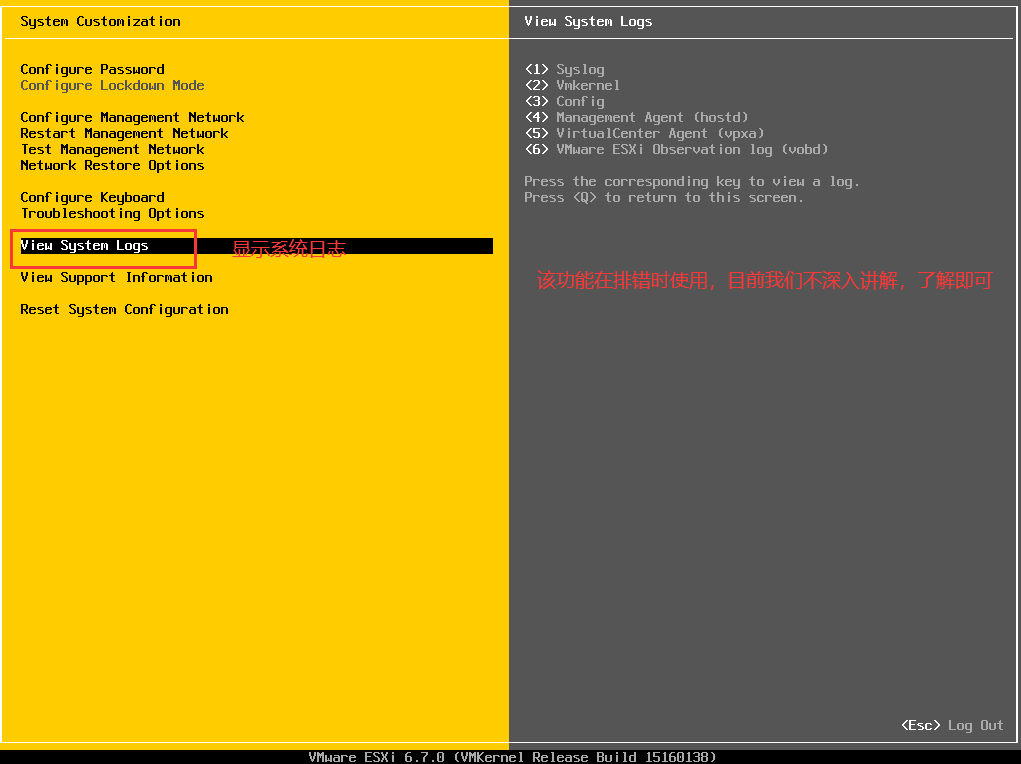

2.3.10 显示系统日志

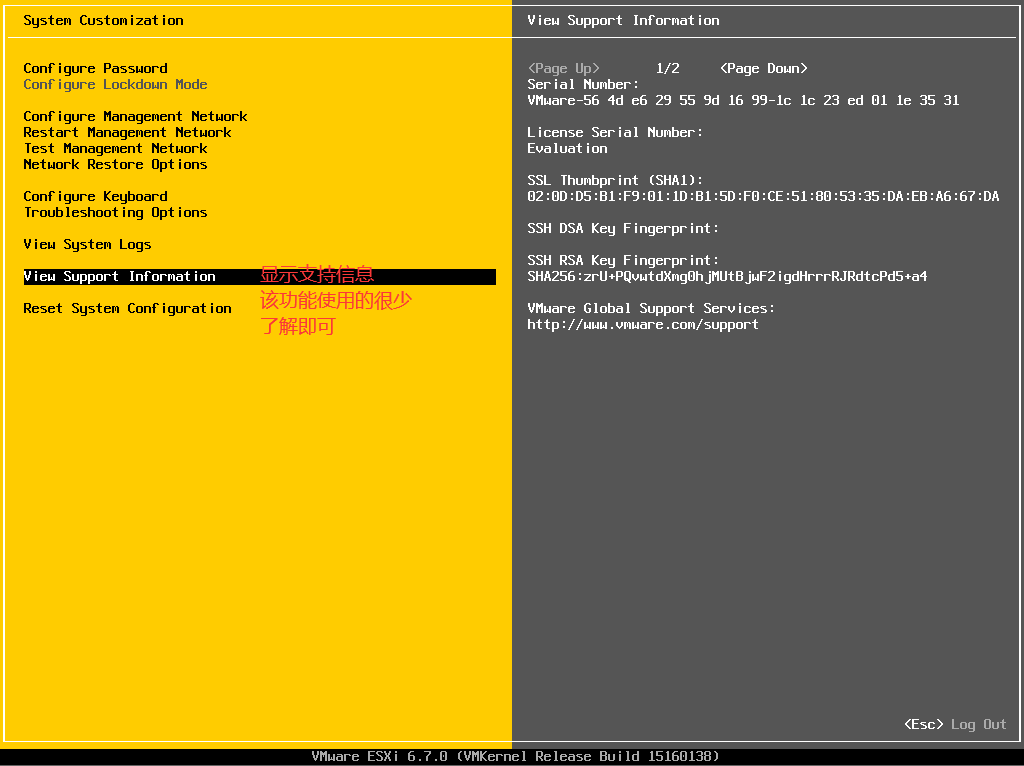

2.3.11 显示支持信息

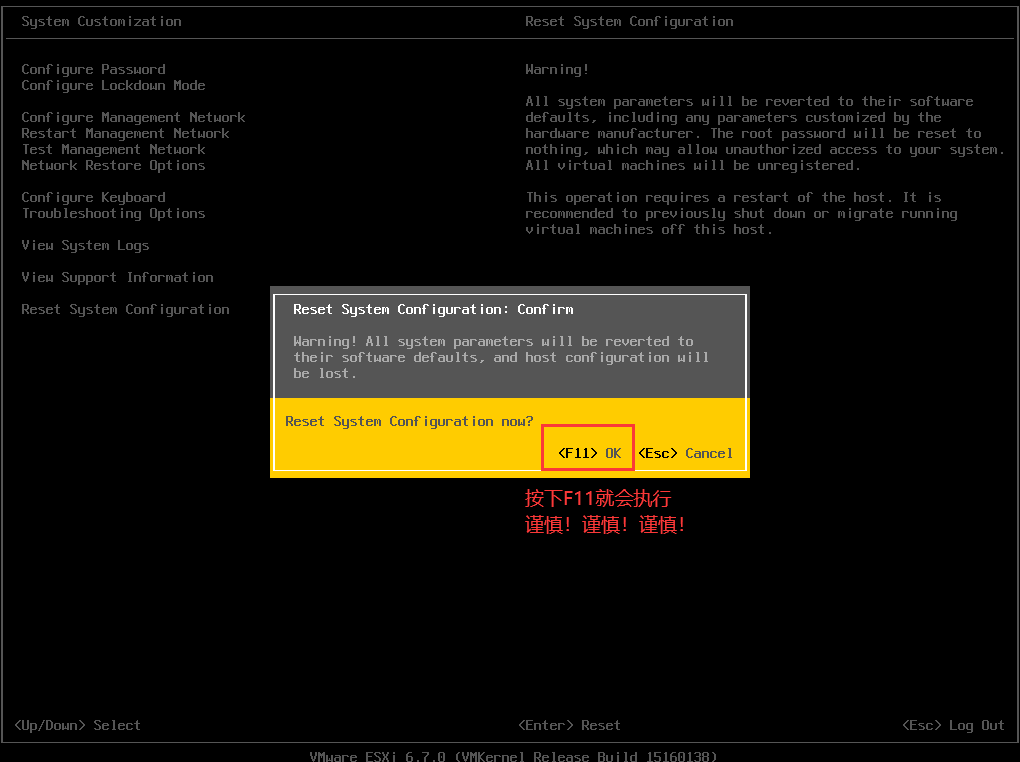

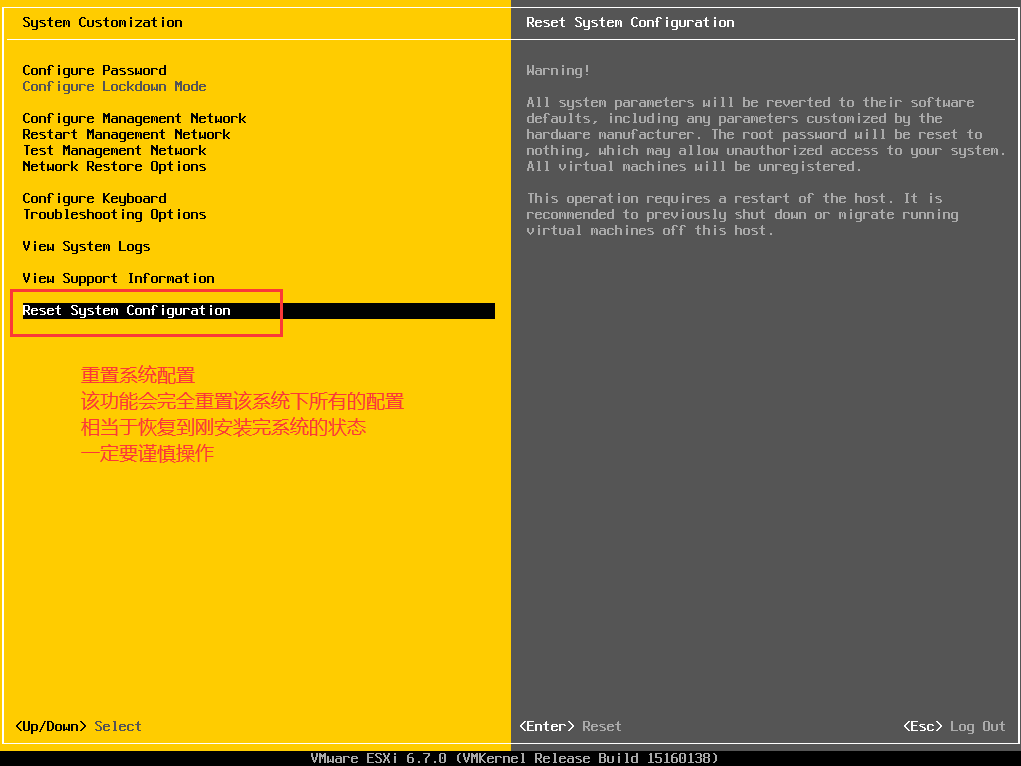

2.3.12 重置系统配置


附件

原版esxi镜像 与 驱动问题

官网上下载的原版esxi安装包，有部分硬件的驱动是没有的

问题：原版的esxi安装包，并不能识别浪潮pm8060阵列卡，导致安装系统时候，看不到硬盘，原因是没有adaptec驱动
解决方案：将找到的驱动程序，写入到原版esxi镜像
