1、基础概念

计算、存储、网络是虚拟化中最重要的三个节点，而网络则是用来管理vSphere服务器，以及虚拟机对外提供服务的必经之路。
出口路由器与核心交换机都有2台，路由器与交换机之间都是冗余连接。交换机A与交换机B通过至少2条10Gbps或40Gbps的光纤进行连接，这两台交换机组成“堆叠”方式（相当于一台交换机)。交换机1.交换机2、交换机3、交换机4分别连接到交换机A与交换机B，并且交换机1、交换机2、交换机3、交换机4到每台核心交换机至少通过2条线路组成以“链路聚合”的方式进行连接。
vSphere Distributed Switch支持链路聚会，即将多个上行链路（主机网卡)以链路聚合方式绑定，解决上行链路带宽问题。但需要注意，链路聚合只是增加总出口带宽（例如2块1Gbps网卡绑定则总出口带宽为2Gbps ),单独某台虚拟机的带宽上行仍然是一块网卡的带宽即1Gbps，使用链路聚合进行通信的虚拟机出口带宽之和上限是2Gbps。

2、vsphere概念

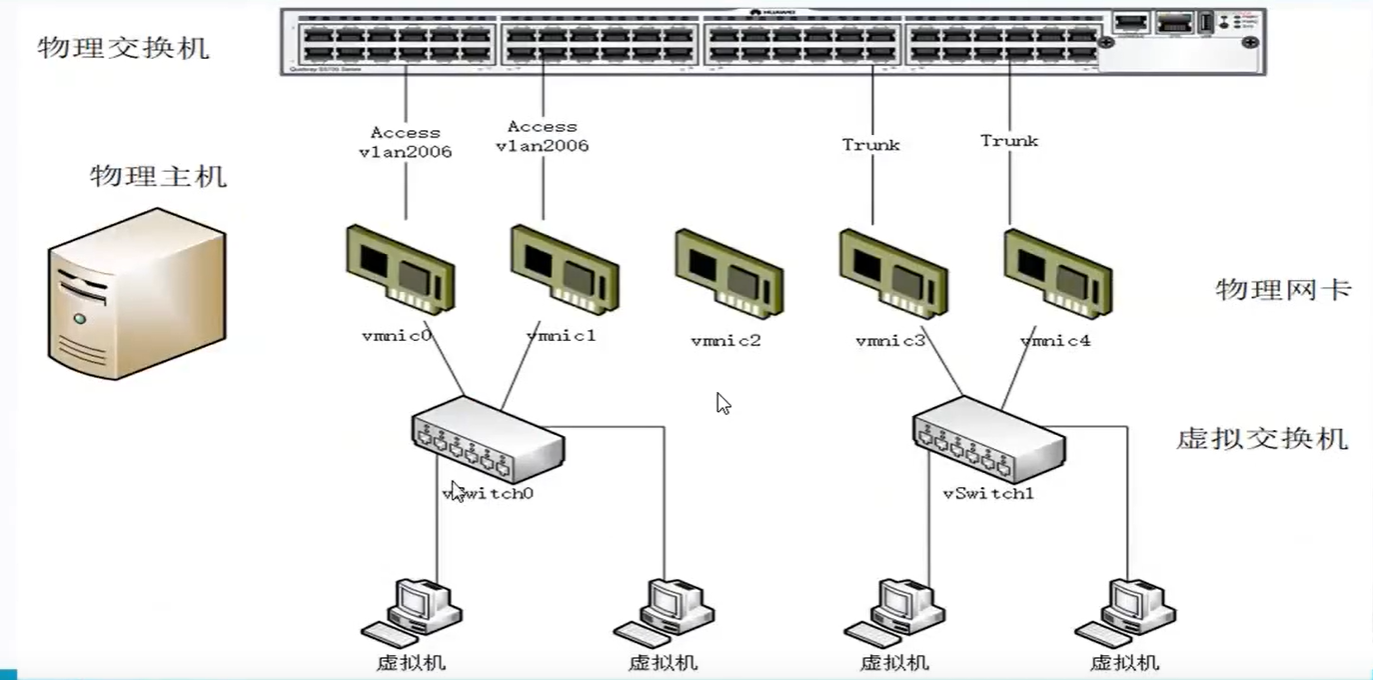

虚拟交换机∶虚拟交换机是vSphere中的一个功能组件，其功能与物理交换机相似。物理机通过网线或光纤连接到物理交换机的端口，而虚拟机通过虚拟网卡连接到虚拟交换机的虚拟端口。
ESXi主机网卡:ESxi主机网卡是虚拟交换机与物理交换机的连接通道。在vSphere中将ESxi主机网卡称作“上行链路
虚拟端口组:具有一定数量的虚拟端口，每个虚拟端口可以连接到(一台虚拟机的)一块虚拟网卡。虚拟端口组有名称、端口数量、端口属性(VLAN ID、Trunk、无VLAN )。简单来说在一台虚拟交换机中可以有多个虚拟端口组，每个虚拟端口组可以具有不同的VLAN，对应物理交换机不同的VLAN。为虚拟机分配网络属性时选择端口组。传中

3、添加上行链路
