1. Mach-O与链接器

Mach-O(Mach Object) 是MacOS，iOS，iPadOS存储 程序和库的文件格式 eg：动态库，静态库。

对应系统通过应用 二进制接口（application binary interface,缩写为ABI） 来运行该格式的的文件。

Mach-O格式用来替代BSD系统的a.out格式。Mach-O文件格式保存了在 编译过程 和 链接过程 中产生的 机器代码和数据 ，从而为静态链接和动态链接的代码提供了单一文件格式。

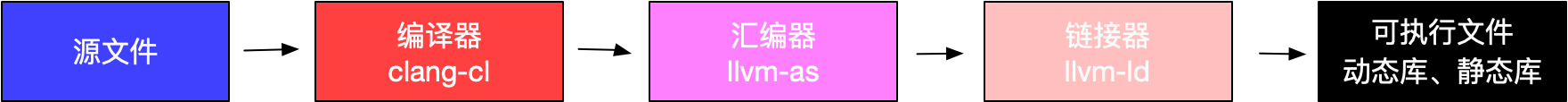

程序编译流程：
链接 的本质就是 把多个目标文件组合成一个文件

链接器 主要是 配置一些参数，一些符号参数 ，eg:怎么把导出符号隐藏了，通过链接器配置符号的可见性

可执行文件的调用过程

  1. 调用 fork 函数,创建一个 process
  2. 调用 execve 或其衍生函数，在该进程上加载，执行我们的 Mach-O 文件
  3. 当我们调用 execve(程序加载器） ，内核实际上在执行以下操作：
  • 将文件夹杂到内存
  • 开始分析 Mach-O 中的 mach-header ，以确认它是有效的 Mach-O 文件

2. 查看Macho文件

2.1 Macho 文件

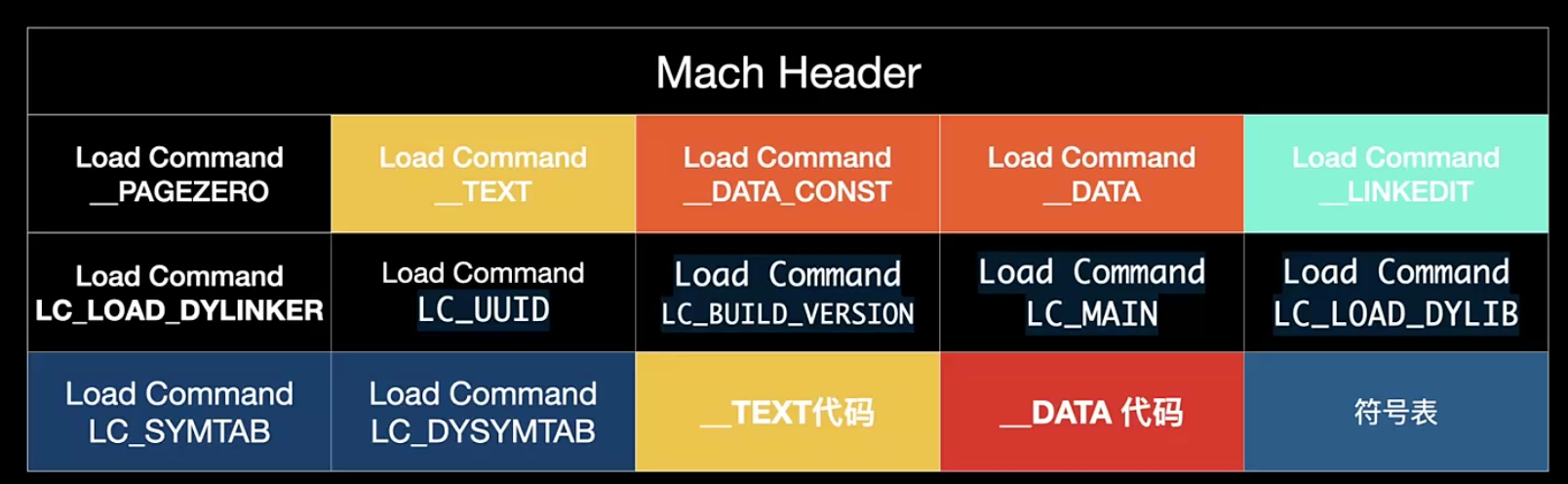

截屏2021-01-18 下午8.12.13.png
其中Macho Header的结构
在64位系统下Macho Header的结构：

  1. /*
  2.  * The 64-bit mach header appears at the very beginning of object files for
  3.  * 64-bit architectures.
  4.  */
  5. struct mach_header_64 {
  6.     uint32_t    magic;        /* mach magic number identifier */
  7.     cpu_type_t    cputype;    /* cpu specifier */
  8.     cpu_subtype_t    cpusubtype;    /* machine specifier */
  9.     uint32_t    filetype;    /* type of file */
  10.     uint32_t    ncmds;        /* number of load commands */
  11.     uint32_t    sizeofcmds;    /* the size of all the load commands */
  12.     uint32_t    flags;        /* flags */
  13.     uint32_t    reserved;    /* reserved */
  14. };

32位系统下Macho Header的结构：

  1. /*
  2.  * The 32-bit mach header appears at the very beginning of the object file for
  3.  * 32-bit architectures.
  4.  */
  5. struct mach_header {
  6.     uint32_t    magic;        /* mach magic number identifier */
  7.     cpu_type_t    cputype;    /* cpu specifier */
  8.     cpu_subtype_t    cpusubtype;    /* machine specifier */
  9.     uint32_t    filetype;    /* type of file */
  10.     uint32_t    ncmds;        /* number of load commands */
  11.     uint32_t    sizeofcmds;    /* the size of all the load commands */
  12.     uint32_t    flags;        /* flags */
  13. };

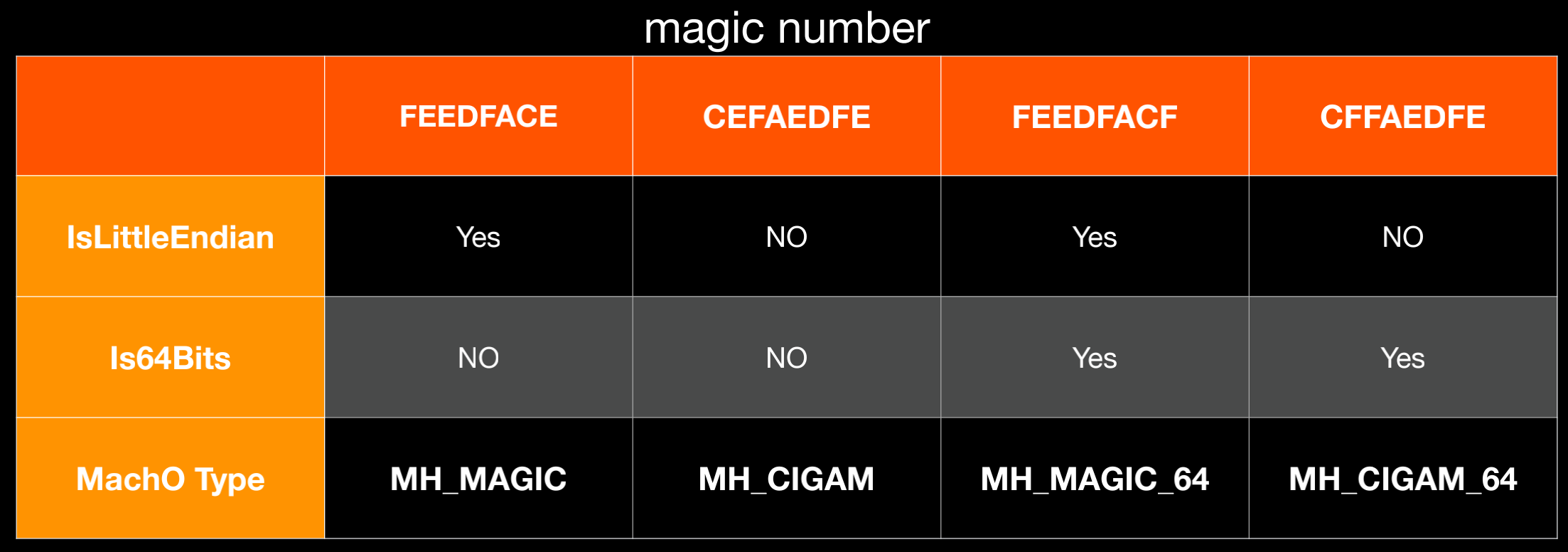

magic的取值

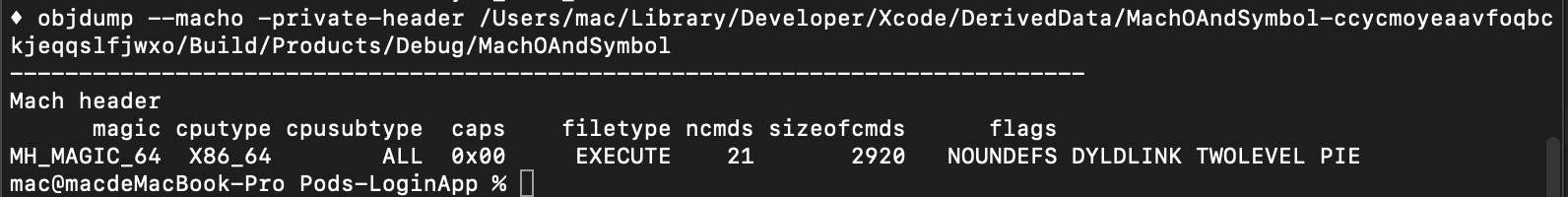

2.2 查看Macho headers

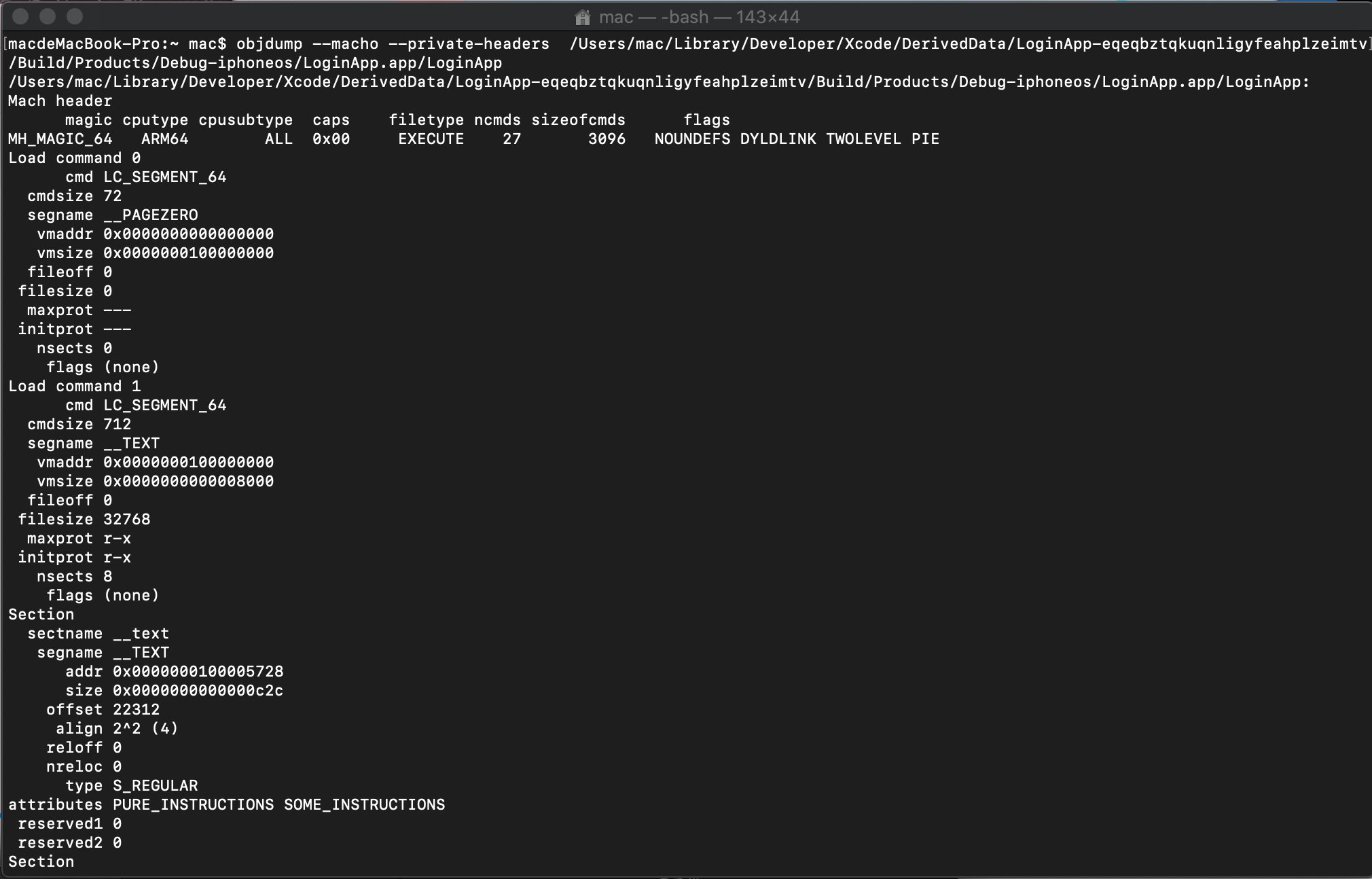

  1. objdump --macho --private-headers  /Users/mac/Library/Developer/Xcode/DerivedData/LoginApp-eqeqbztqkuqnligyfeahplzeimtv/Build/Products/Debug-iphoneos/LoginApp.app/LoginApp

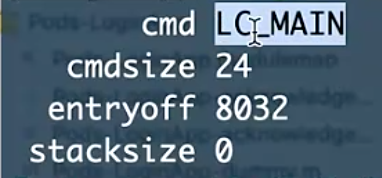

在Mach-O 中定义了程序的入口main函数（定义在LC_MAIN的Load command命令），告诉动态链接器去加载程序的入口

  1. objdump --macho --private-headers  /Users/mac/Library/Developer/Xcode/DerivedData/LoginApp-eqeqbztqkuqnligyfeahplzeimtv/Build/Products/Debug-iphoneos/LoginApp.app/LoginApp  | ag 'LC_MAIN' -A 3

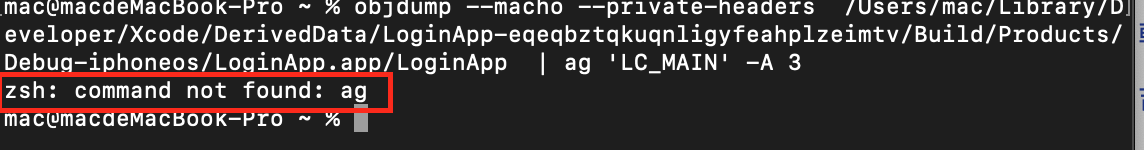

如果遇到如下报错 Mach-O与链接器 - 图8 请先安装 the_silver_searcher: 终端输入 brew install the_silver_searcher

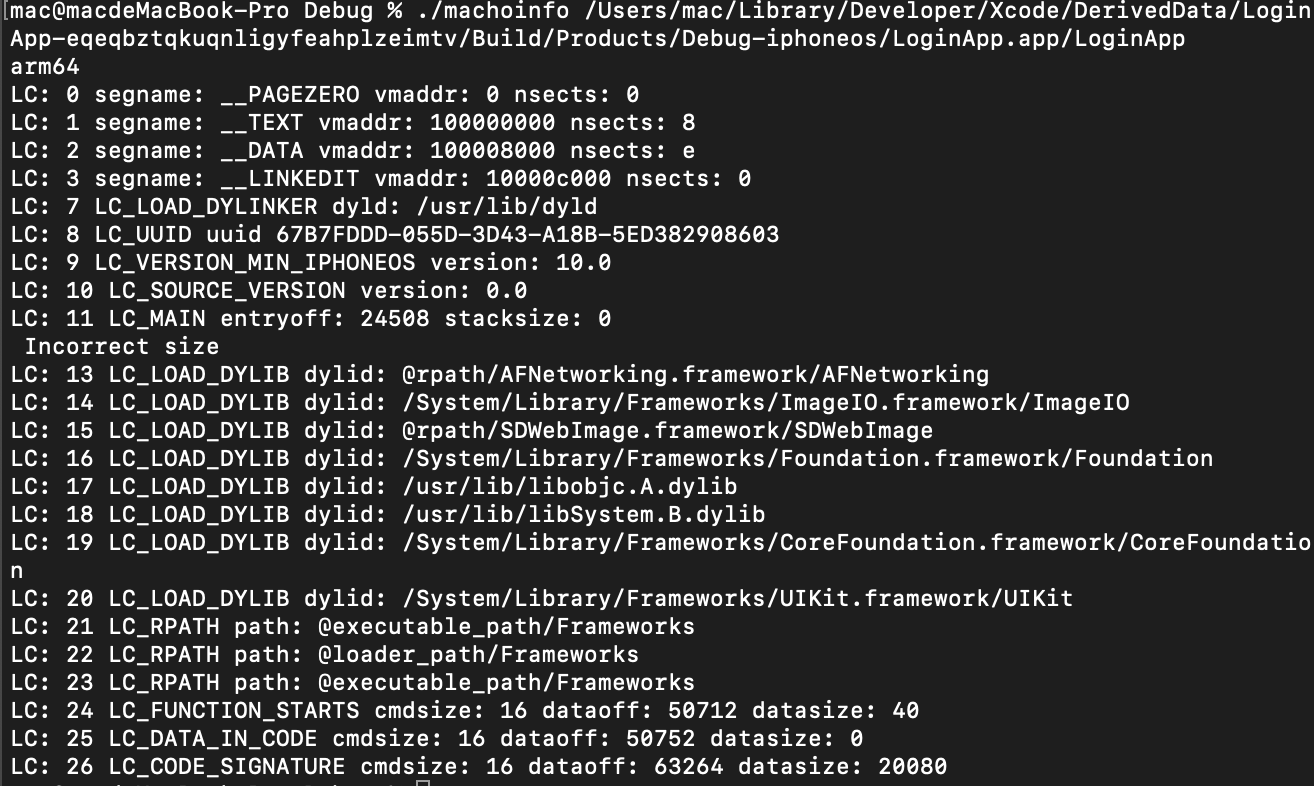

2.3 解析可执行文件的Macho结构的命令

源码请移步 链接: https://pan.baidu.com/s/1SAqnepcUIvwdYr3WtSZrKQ 提取码: 3t7e
拷贝machinfo到常用目录 /Users/mac/Desktop，终端 cd /Users/mac/Desktop
执行命令

  1. ./machoinfo '可执行文件路径’

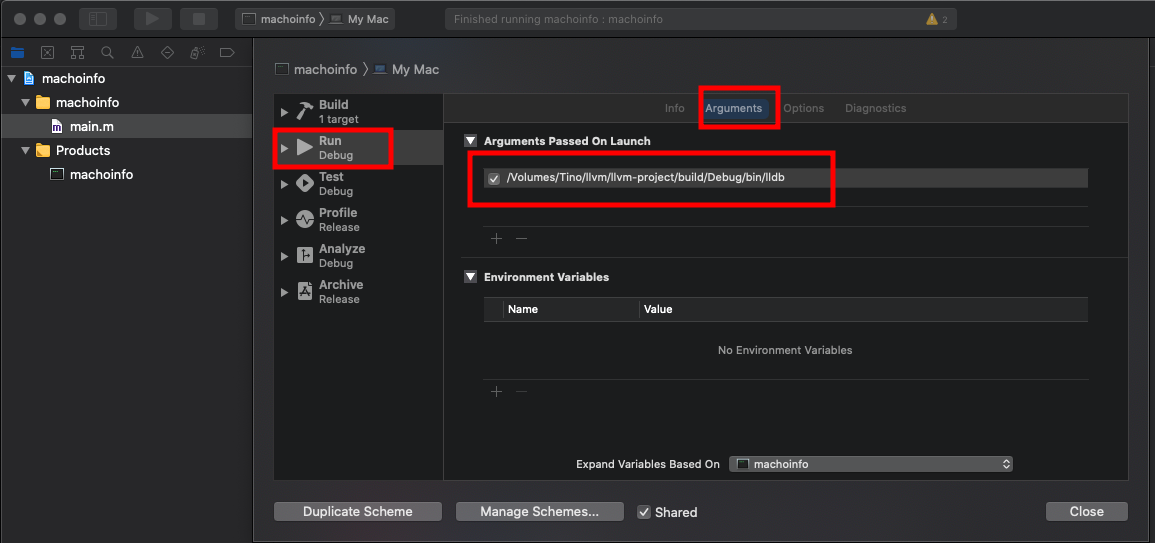

也可以在machoinfo的工程中编辑Scheme，添加Run的Arguments,加入一个可执行文件的路径，此参数会被传递到main函数的第二个参数

2.4 配置 查看可执行文件结构并输出到终端 的环境

  • 寻找终端

    在终端输入

    1. tty //输出终端的位置 /dev/tty006


  • 输出重定向

    1. echo "HT" > /dev/tty006

  • xcode_run_cmd.sh放到工程目录 ```objectivec

    !/bin/sh

RunCommand() {

判断全局字符串VERBOSE_SCRIPT_LOGGING是否为空。-n string判断字符串是否非空

[[是 bash 程序语言的关键字。用于判断

if [[ -n “$VERBOSE_SCRIPT_LOGGING” ]]; then

  1. #作为一个字符串输出所有参数。使用时加引号"$*" 会将所有的参数作为一个整体，以"$1 $2 … $n"的形式输出所有参数
  2.   if [[ -n "$TTY" ]]; then
  3.       echo "♦ $@" 1>$TTY
  4.   else
  5.       echo "♦ $*"
  6.   fi
  7.   echo "------------------------------------------------------------------------------" 1>$TTY

fi

与$*相同。但是使用时加引号，并在引号中返回每个参数。”$@” 会将各个参数分开，以”$1” “$2” … “$n” 的形式输出所有参数

if [[ -n “$TTY” ]]; then echo $@ &>$TTY else “$@” fi

显示最后命令的退出状态。0表示没有错误，其他任何值表明有错误。

return $? }

EchoError() {

  1. #在shell脚本中，默认情况下，总是有三个文件处于打开状态，标准输入(键盘输入)、标准输出（输出到屏幕）、标准错误（也是输出到屏幕），它们分别对应的文件描述符是0，1，2
  2. # >  默认为标准输出重定向，与 1> 相同
  3. # 2>&1  意思是把 标准错误输出 重定向到 标准输出.
  4. # &>file  意思是把标准输出 和 标准错误输出 都重定向到文件file中
  5. # 1>&2 将标准输出重定向到标准错误输出。实际上就是打印所有参数已标准错误格式
  6. if [[ -n "$TTY" ]]; then
  7.     echo "$@" 1>&2>$TTY
  8. else
  9.     echo "$@" 1>&2
  10. fi

}

RunCMDToTTY() { if [[ ! -e “$TTY” ]]; then EchoError “==========================================” EchoError “ERROR: Not Config tty to output.” exit -1 fi

  1. if [[ -n "$CMD" ]]; then
  2.     RunCommand "$CMD"
  3. else
  4.     EchoError "=========================================="
  5.     EchoError "ERROR:Failed to run CMD. THE CMD must not null"
  6. fi

}

RunCMDToTTY

  1. 在xcconfig中定义TTY，CMD<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/1994311/1611073451507-7c777fb5-a001-4cfe-91d6-e06757a7af9b.png#align=left&display=inline&height=207&originHeight=414&originWidth=2232&size=177895&status=done&style=none&width=1116)
  3. - 创建 查看Macho header的xcconfig文件，并输入如下代码
  4. ```bash
  5. CMD_FLAG=${BUILD_DIR}/$(CONFIGURATION)$(EFFECTIVE_PLATFORM_NAME)/${PRODUCT_NAME}
  6. //objcdump --macho -private-header ${MACH_PATH}
  7. //otool -h  ${MACH_PATH}
  8. CMD=objcdump --macho -private-header ${MACH_PATH}
  9. TTY=/dev/tty006

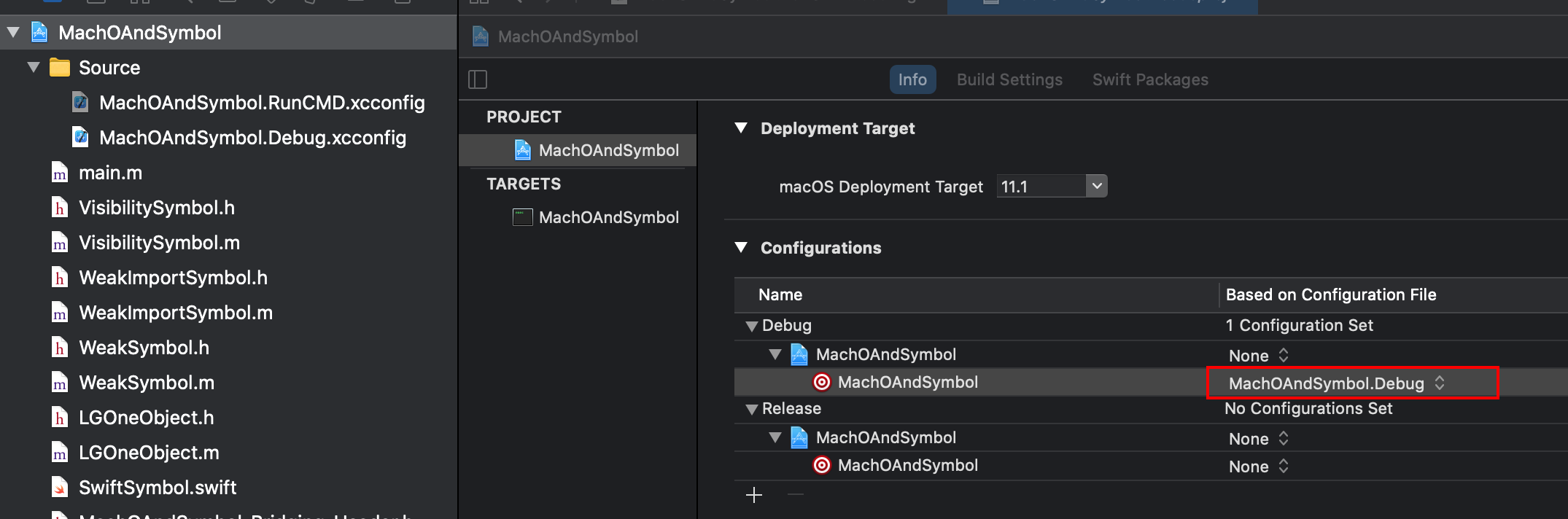

  • 在工程中的Debug下配置xcconfig

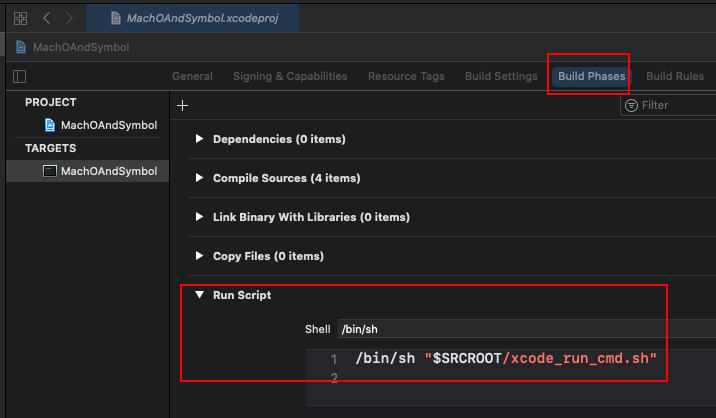

  • 在 Build Phases 先的 Run Script 中输入shell命令
    1. /bin/sh "$SRCROOT/xcode_run_cmd.sh"
    点击编译，就可以在终端查看到macho header

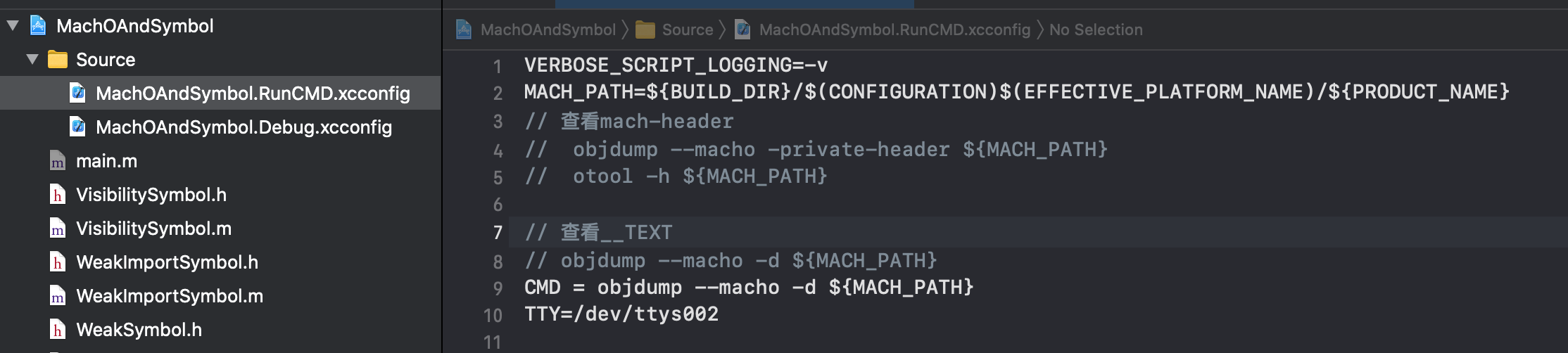

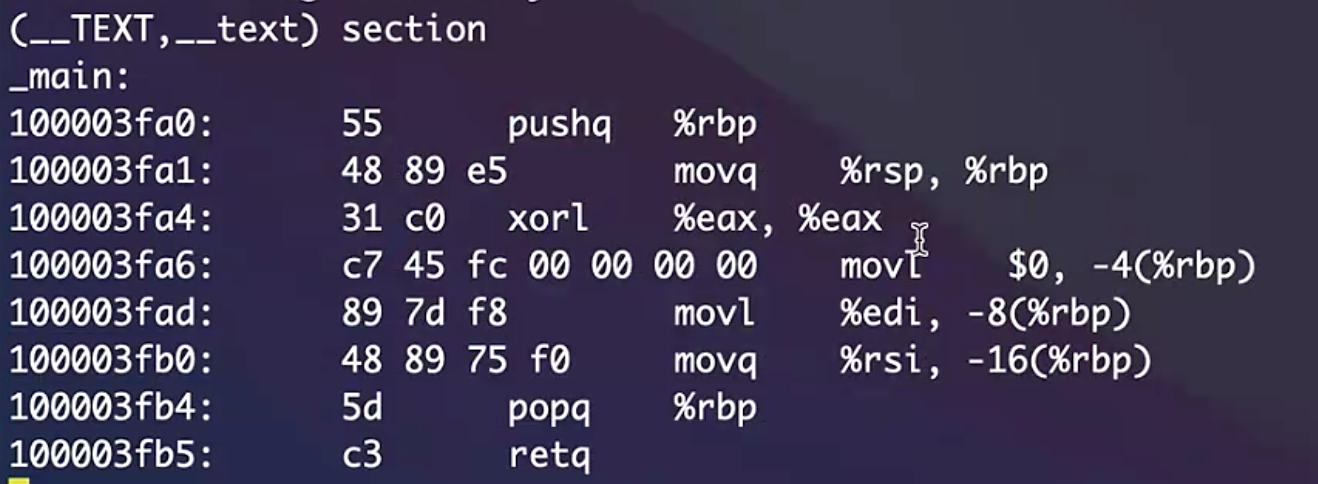

    2.5 查看可执行文件的的__TEXT段

    在2.4的配置基础上修改xcconfig
    在终端输出：

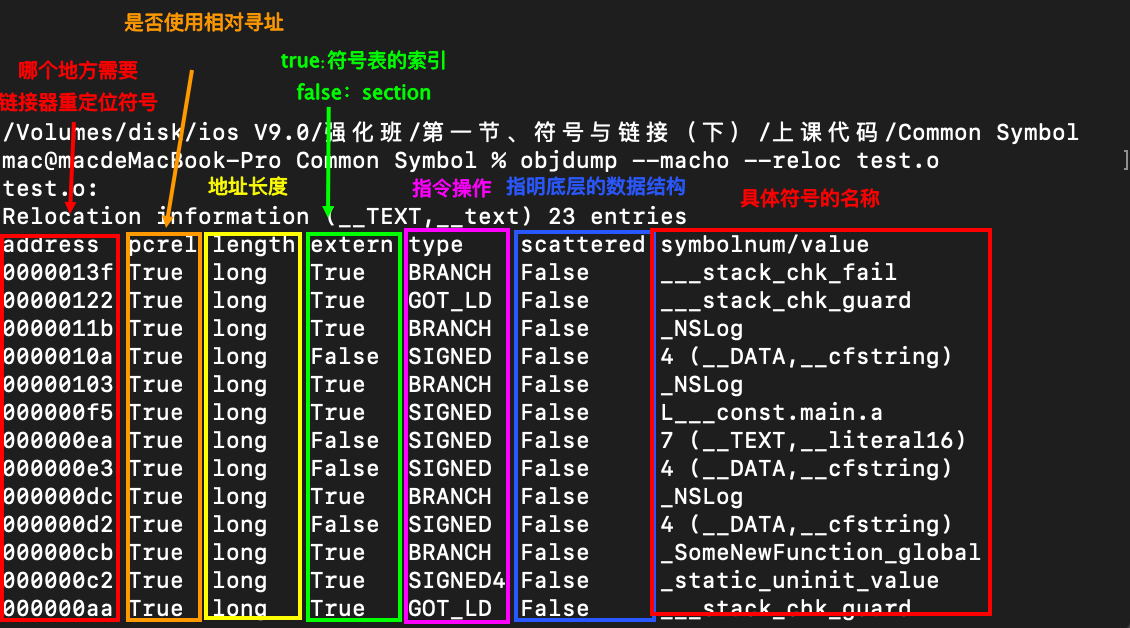

    2.6 查看重定位符号表

    汇编生成.o文件过程，内存还没有被虚拟化，没有形成虚拟内存，它所干的事是：
    1.将源代码能汇编，生产汇编指令，并对照ABI生成机器指令
    2.符号归类，API的符号放到重定位符号表中

在2.4配置的基础上修改xcconfig文件

  1. //查看.o文件中的重定位符号表
  2. MACH_PATH=${BUILD_DIR}/$(CONFIGURATION)$(EFFECTIVE_PLATFORM_NAME)/${PRODUCT_NAME}
  3. CMD = objdump --macho --reloc test.o
  4. TTY=/dev/ttys000

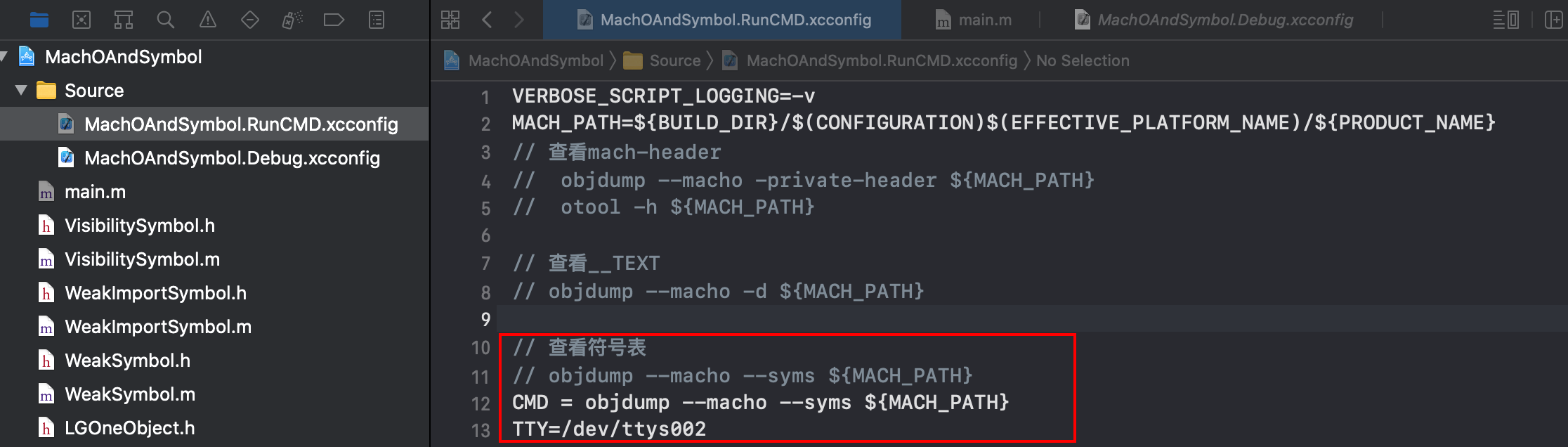

2.7 查看符号表

在2.4配置的基础上修改xcconfig文件

  1. MACH_PATH=${BUILD_DIR}/$(CONFIGURATION)$(EFFECTIVE_PLATFORM_NAME)/${PRODUCT_NAME}
  2. //查看符号表
  3. CMD = objdump --macho --syms ${MACH_PATH}
  4. TTY=/dev/ttys006

终端输出结果：

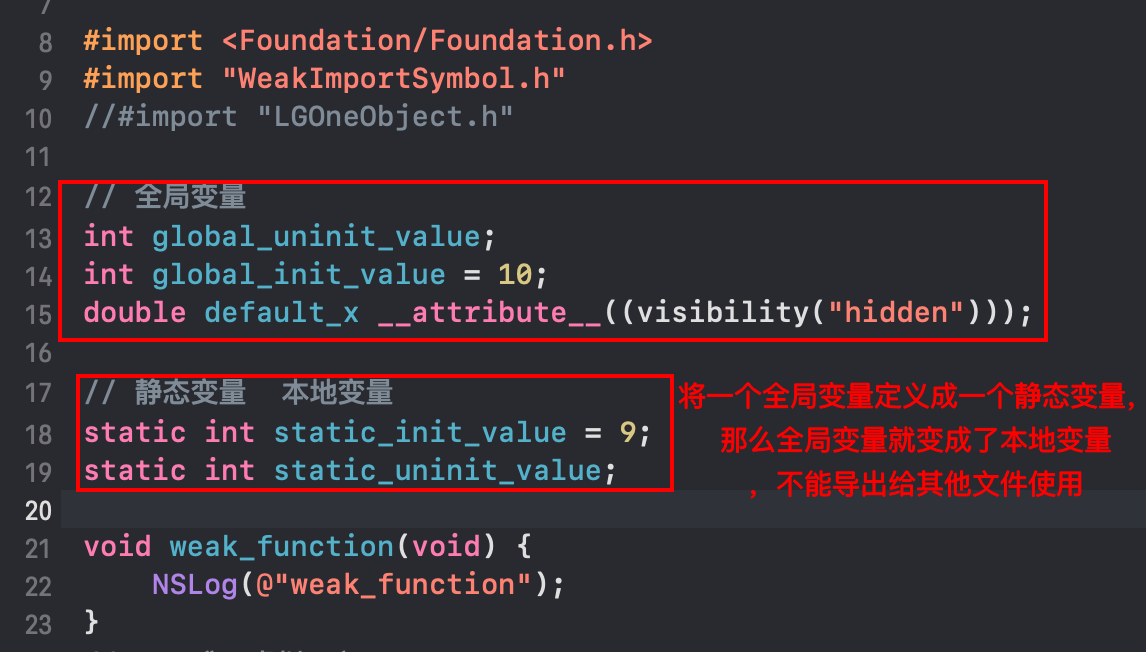

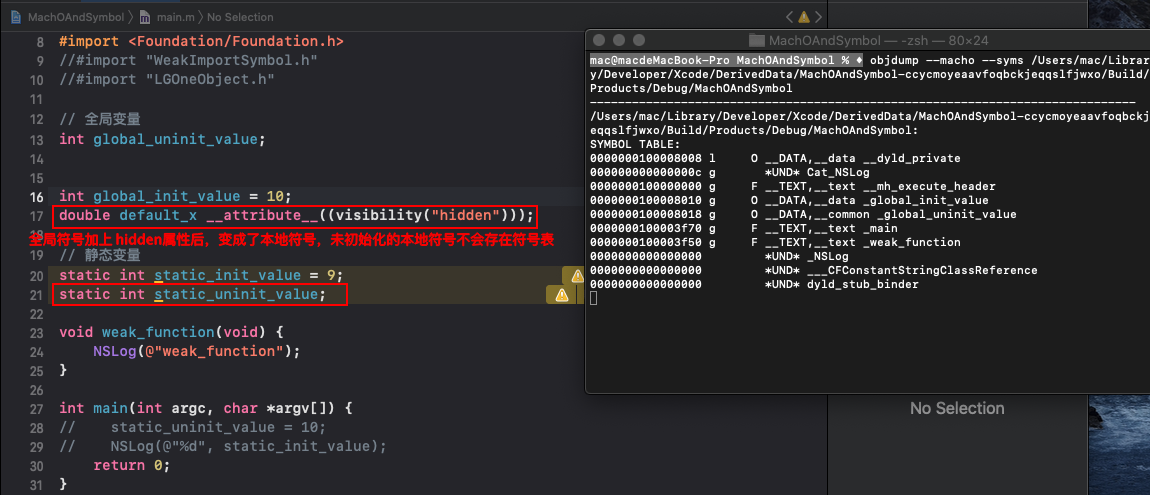

可以给全局符号添加hidden属性，变成本地符号 double defaultx ; 这样定义的符号是全局符号 g double defaultx __attribute((visibility(“hidden”))); 全局符号添加hidden属性后变成了本地符号 l

补充attribute给编译器传参数，参数的可选值：

  • “hidden”
  • “default”
  • “protected”： 注意clang不支持protected
  • always_inline : 内联
  • cleanup(ASUnlockSet) ： 结束时清理函数
  • deprecated : 标记方法被废除

2.8 查看整个Macho的符号链接的信息

在2.4的配置下，修改xcconfig文件

  1. // -map  查看整个Macho的符号和导出的信息

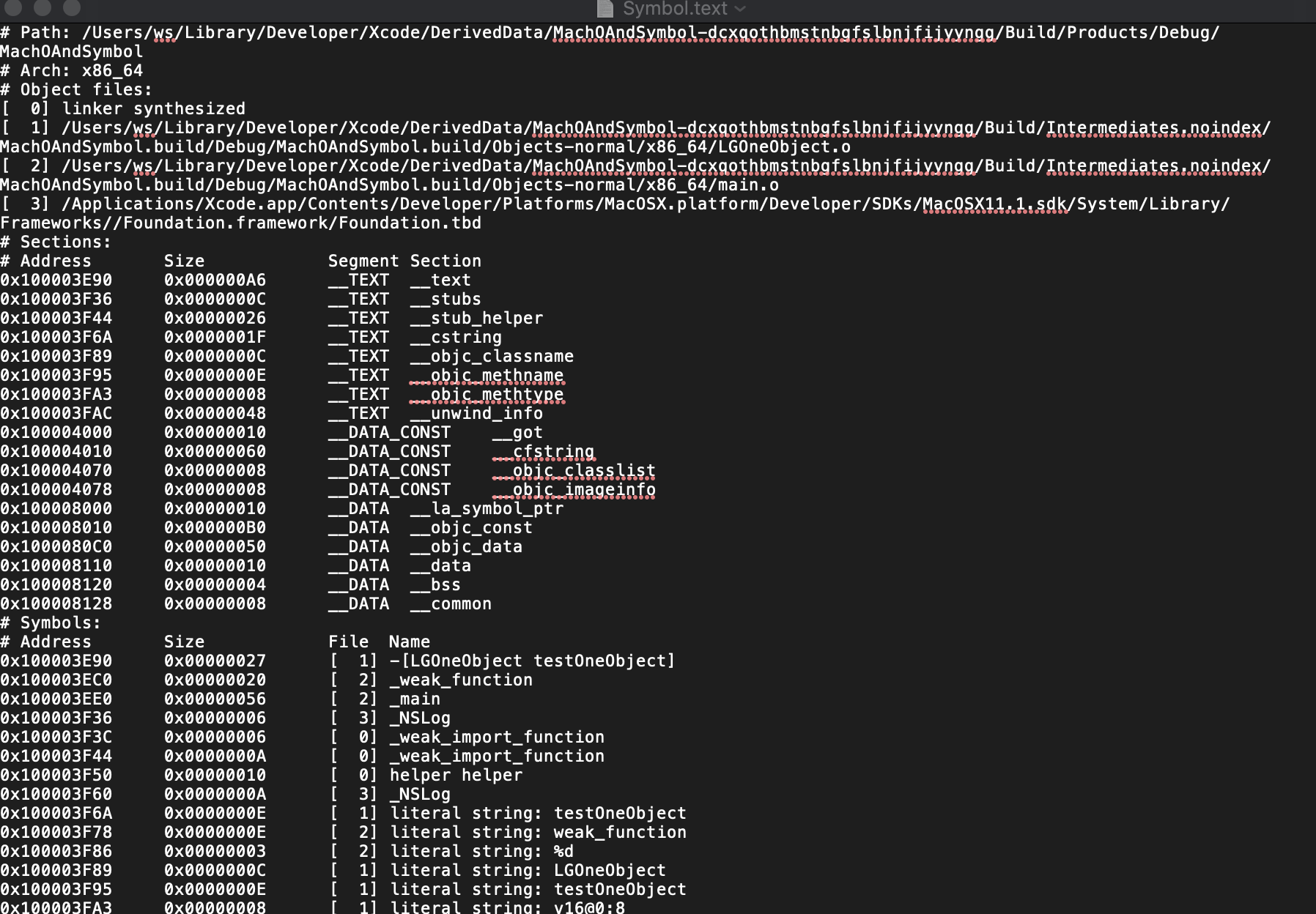

  2. OTHER_LDFLAGS=$(inherited) -Xlinker -S -Xlinker -map -Xlinker /Volumes/disk/ios V9.0/强化班/第一节、符号与链接（下）/上课代码/Symbol.text


3. 符号的种类与作用

Symbol Table:就是用来保存符号的表（符号叫什么+符号地址）
String Table： 就是用来保持符号的名称的表
Indirect Symbol Table：间接符号表。保存使用的外部符号（eg:NSLog)。更准确一点就是使用的外部动态库的符号。是Symbol Table的子集。

读取符号表是通过读取LC_SYMTAB的Load Command，并找到符号表的内存地址和长度还获取的

3.1 分类

  • 按照存在的空间区分：

non private external
weak private external

  • 按照模块区分：

weak global
weak local
‘ ‘

  • 按照功能分：

f : File
F : Function
O : Data
d： Debug
ABS ： Absolute
COM ： Common
UND ： ？

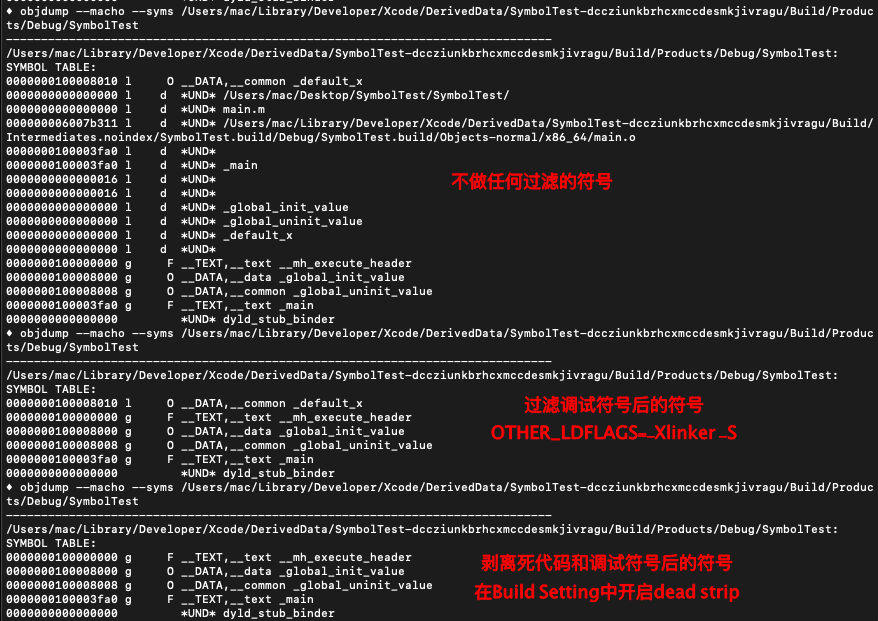

⚠️ 去除调试符号，配置xcconfig 调试符号：由汇编器生成.o文件时，会生成一个DWARF格式的调试信息，它会被放到DWARF段，在链接是，会将DWARF段放到符号表中，链接后所有的符号都放在符号表中

  1. //去除编译符号

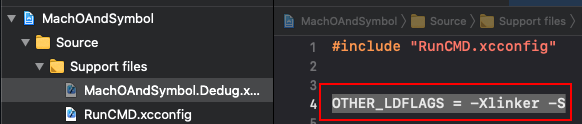

  2. OTHER_LDFLAGS=$(inherited) -Xlinker -S


  • 按照符号种类划分：

U ：undefined(未定义)
A : absolute(绝对符号）
T ： text section symbol(TEXT.text)
D : data section symbol(DATA.data)
B : bss section symbol(DATA.bss)
C : common symbol(只能出现在 MH_OBJECT 类型的 Mach-O 文件中)
-： debugger symbol table
S : 除了上面所述的，存放在其他section的内容，例如未初始化的全局变量存放在（DATA.common)中
I ： indirect symbol（符号信息相同，代表同意符号）
u : 动态共享库中的小写u表示一个未定义引用对同一库中另一模块中私有外部符号

3.2 导入（Import）导出（Export）符号

export symbol：导出符号意味着，告诉别的模块，有这样一个符号，你可以将其引入（Import）
符号直接影响api的体积

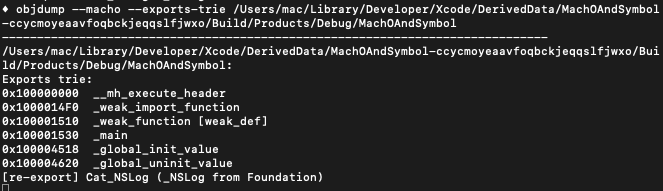

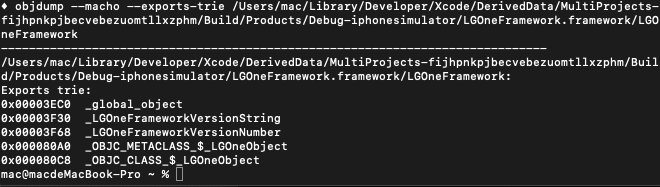

查看导出符号表：在2.4的配置基础上修改xcconfig文件

  1. MACH_PATH=${BUILD_DIR}/$(CONFIGURATION)$(EFFECTIVE_PLATFORM_NAME)/${PRODUCT_NAME}
  2. //查看导出符号表

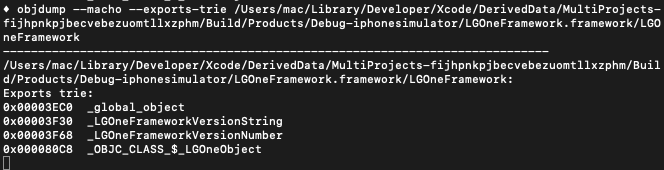

  3. CMD = objdump --macho --exports-trie ${MACH_PATH}
  4. TTY=/dev/ttys006

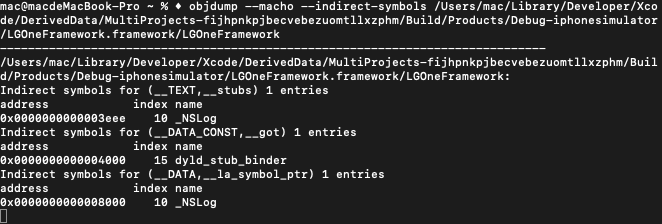

查看间接符号表：在2.4的配置基础上修改xcconfig文件

  1. MACH_PATH=${BUILD_DIR}/$(CONFIGURATION)$(EFFECTIVE_PLATFORM_NAME)/${PRODUCT_NAME}
  2. //查看间接符号表
  3. CMD = objdump --macho --indirect-symbols ${MACH_PATH}
  4. TTY=/dev/ttys006


strip用来脱动态库的符号的时候，脱去的是非全局符号，也就是说导出符号不能被脱去，而全局符号都是导出符号

因此自定义动态库的时候，如果希望提交尽可能的小，我们需要把不想暴露的符号本地化，或者告诉编译器不导出符号

  1. //不导出符号
  2. OTHER_LDFLAGS = $(inherited) -Xlinker -unexported_symbol -Xlinker _OBJC_METACLASS_$_LGOneObject


⚠️ 不导出符号 OTHER_LDFLAGS = $(inherited) -Xlinker -unexported_symbol -Xlinker _OBJC_METACLASS_$_LGOneObject 和hidden属性修饰？

将符号定义为不导出符号后，将变成一个local符号，然后strip动态库的时候，就可将符号脱掉

批量不到出符号 -unexported_symbol_list

3.3 two_leveInamespace & flat_namespace

二级命名空间与一级命名空间。链接器默认采用二级命名空间，也就是除了会记录符号名称，还会记录符号属于哪个Macho的，比如会记录下_NSLog来自Foundation

在同一个工作空间的两个Project中（LGOneFramework,LGApp)

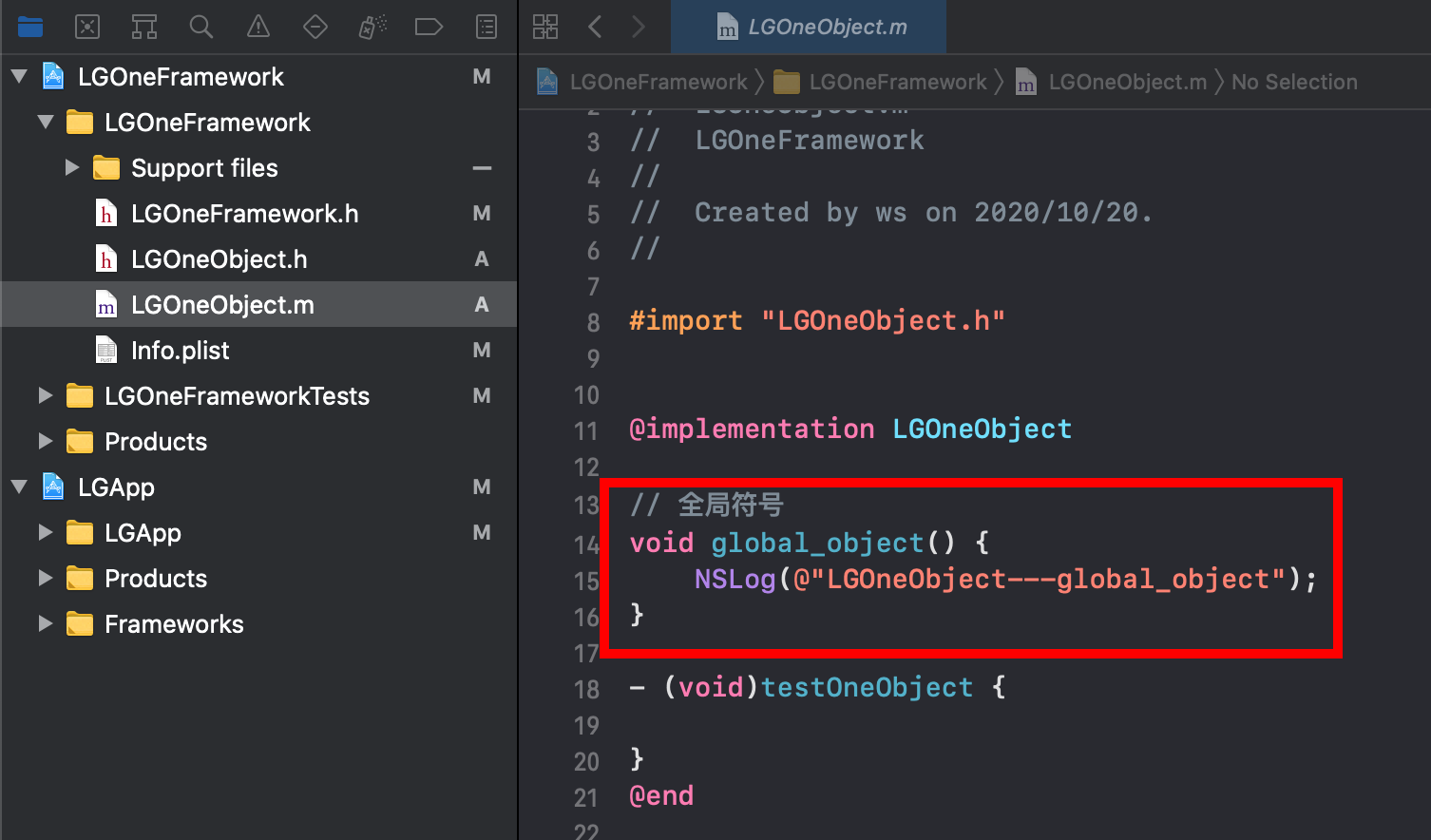

在LGOneFramework中的一个.m中定义一个全局符号
在LGApp项目中可以声明和调用
也可在LGApp中重新定义重名的全局符号(符号在编辑时，采用的是二级命名空间，不仅记录符号，还记录符号属于哪个Macho）

⚠️ 在同一个项目里，全局符号都可见，只可以定义一次

3.4 Weak Symbol

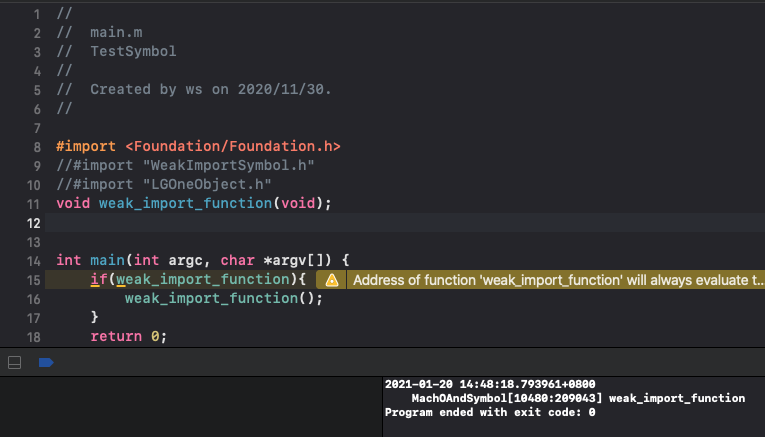

  • Weak Reference Symbol:表示此未定义符号是弱引用。如果动态链接器找不到该符号的定义，则将其设置为0。静态链接器会将此符号设置弱引用链接标志。 ```objectivec // 在.h文件中弱引用声明 void weakimportfunction(void) __attribute((weak_import));

//在.m文件中实现 void weak_import_function(void) { NSLog(@”weak_import_function”); }

  1. 在其他文件中使用，声明 `void weak_import_function(void);` 也可以不声明，配置连接器参数：
  2. ```objectivec
  3. //告诉编译器 指定符号未定义，需要链接器动态查找，编译不检测是否定义
  4. OTHER_LDFLAGS=$(inherited) -Xlinker -U -Xlinker _weak_import_function

链接器对未定义的符号 默认是报错，但开发者可以指定动态查找image.png

使用场景： 将动态库声明为弱引用，当工程没有导入动态库的时候，不会报错

  • Weak defintion Symbol:表示此符号为弱定义符号。如果静态链接器或动态链接器为此符号找到另一个（非弱）定义，则弱定义将被忽略。只能将合并部分中的符号标记为弱定义。

声明为弱定义的符号，不影响它作为导出全局符号

  1. // weak def 弱定义
  2. void weak_function(void)  __attribute__((weak));
  3. // weak 本地符号
  4. void weak_hidden_function(void) __attribute__((weak, visibility("hidden")));

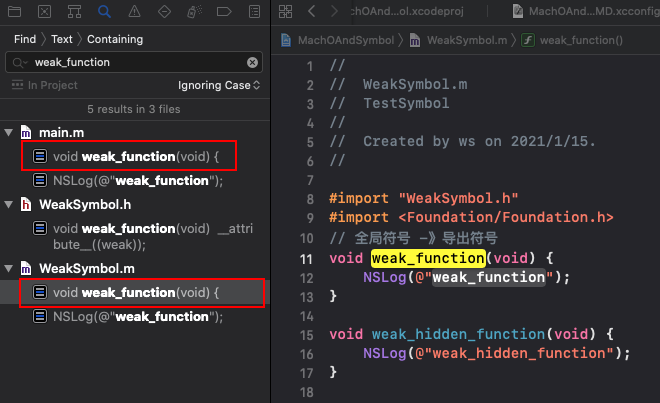

⚠️ 弱定义符号的优势：在全局其他文件中可以 再次定义一个同名符号不会编译冲突 报错。 image.png

3.5 Common Symbol

在定义时，未初始化的全局符号。
链接器设置：
-d :强制定义Common Symbol
-commons:指定对待Common Symbol如何响应

3.6 重新导出符号

给间接符号起别名

  1. //给间接符号_NSLog起别名为CAT_NSLog
  2. OTHER_LDFLAGS=$(inherited) -Xlinker -alias -Xlinker _NSLog -Xlinker CAT_NSLog

查看符号表：

  1. //查看符号表,刷选'Cat'
  2. nm -m ${MACH_PATH} | grep 'Cat'


应用场景：main中 导入一个动态库framework1时，动态库framework1中导入另一个framework2，main是不见framework2的，这时就可以在framework1中重新导出framework2的api，使main可以调用framework2的api

全局符号，本地符号
隐藏全局符号（将全局符号变成本地符号）

  • 方式一： 给全局符号加上 static关键字修改
  • 方式二：定义全局符号时，给编译器添加hidden属性

3.7 查看符号表

在2.4的基础上修改xcconfig

  1. MACH_PATH=${BUILD_DIR}/$(CONFIGURATION)$(EFFECTIVE_PLATFORM_NAME)/${PRODUCT_NAME}
  2. // 查看符号表
  3. // objdump --macho --syms ${MACH_PATH}
  4. CMD = objdump --macho --syms ${MACH_PATH}
  5. TTY=/dev/ttys002


3.8 run Script执行的时机

编译完成后，签名之前

4. strip命令

移除或修改符号表中的符号。

  • App 进行脱符号，可以将本地符号，全局符号全部脱去（All symbols),只留下间接符号表中的符号。

    1）如何脱去调试符号
    2） 如何脱去All Symbols

  • 静态库进行脱符号，放置在重定位符号表中的符号不能脱去，能脱去的只要调试符号（Debugging Symbols） image.png

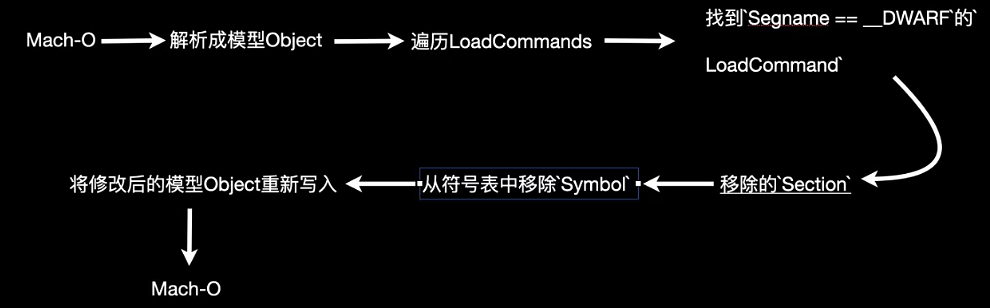

调试符号：由汇编器生成.o文件时，会生成一个DWARF格式的调试信息，它会被放到DWARF段，在链接是，会将DWARF段放到符号表中，链接后所有的符号都放在符号表中

  • 动态库进行脱符号，只要不是全局符号都可以被干掉（Non-Global Symbols）

如何脱去Non-Global Symbols

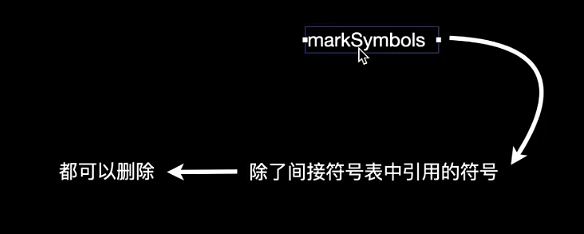

链接一个静态库，静态库中的符号会合并到APP中，但不会存入间接符号表，然后进行APP脱符号时，可以体积缩小
链接一个动态库，动态库中的符号表会放到APP的间接符号表，然后进行APP脱符号时，间接符号表不能被脱去

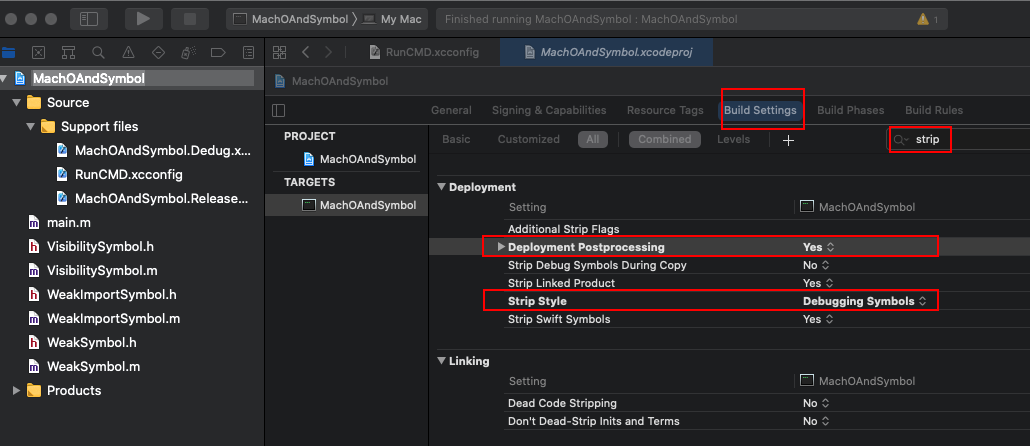

4.1 Build Setting的Strip Style选择

  • Debugging Symbols
  • All Symbols
  • Non-Global Symbols


4.3 Strip执行的时机

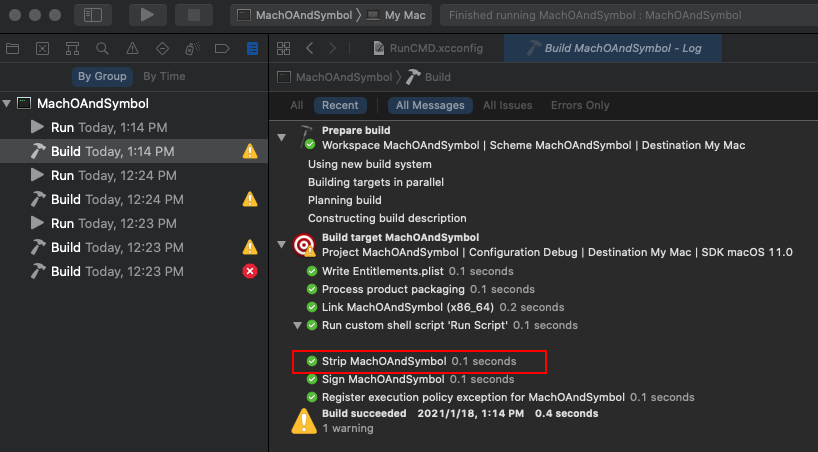

编译完成执行脚本后 ，签名之前，所以这是后剥离符号 已经不起作用了

4.3 Strip剥离符号

  • -x : non_global
  • 无参数： 代表全部符号
  • -S ： 剥离调试符号

    app瘦身： 1） 在编译的时生产目标文件时优化 -O1，-Oz；2） dead code strip 在链接的时死代码剥离 ；3) strip 生产Macho文件后剥离符号 ；

给链接器传参 -S （去除调试符号）

4.4 dead strip

链接器的参数
