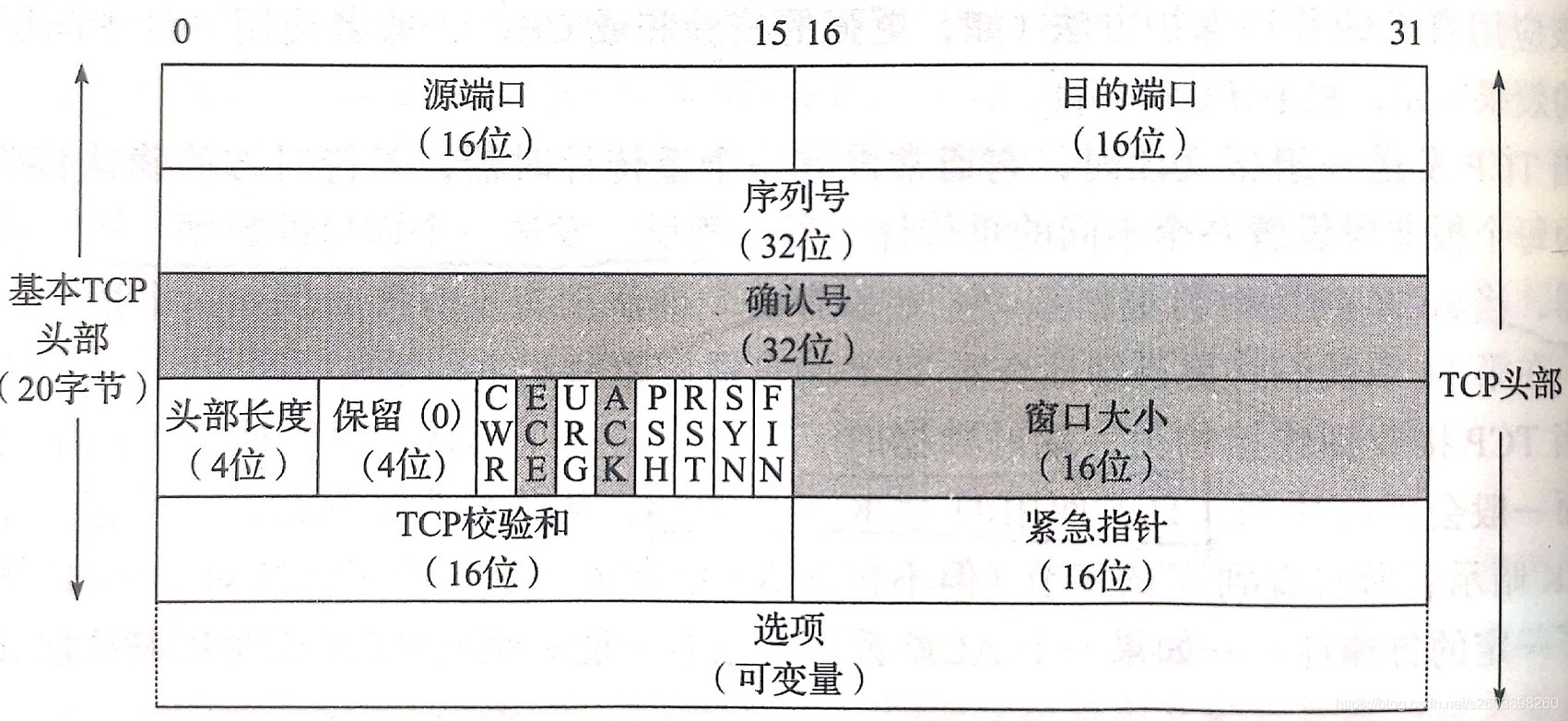

一、TCP头数据结构

  1. typedef struct _TCP_HEADER
  2. {
  3.  short m_sSourPort;        　　　　　　// 源端口号16bit
  4.  short m_sDestPort;       　　　　　　 // 目的端口号16bit
  5.  unsigned int m_uiSequNum;       　　// 序列号32bit
  6.  unsigned int m_uiAcknowledgeNum;  // 确认号32bit
  7.  short m_sHeaderLenAndFlag;      　　// 前4位：TCP头长度；中6位：保留；后6位：标志位
  8.  short m_sWindowSize;       　　　　　// 窗口大小16bit
  9.  short m_sCheckSum;        　　　　　 // 检验和16bit
  10.  short m_surgentPointer;      　　　　 // 紧急数据偏移量16bit
  11. }__attribute__((packed))TCP_HEADER, *PTCP_HEADER;


字段 分段 长度 含义
m_sSourPort 16 源端口号
m_sDestPort 16 目标端口号
m_uiSequNum 32 seq 序列号
m_uiAcknowledgeNum 32 ack 确认号
m_sHeaderLenAndFlag 前4位 4/16 TCP头长度
中6位 6/16 保留，未使用
后6位 6/16 控制位。
- URG：表示紧急指针字段有效
- ACK：表示接收数据序号字段有效，一般表示数据已被接收方接收
- PSH：表示通过flush操作发送的数据
- RST：强制断开连接，用于异常中断的情况
- SYN：发送方和接收方相互确认序号，表示连接操作
- FIN：表示断开连接
m_sWindowSize
16 接收方告知发送方窗口大小（即无需等待确认可一起发送的数据量）
m_sCheckSum 16 检验和16bit
m_surgentPointer 16 紧急数据偏移量16bit
