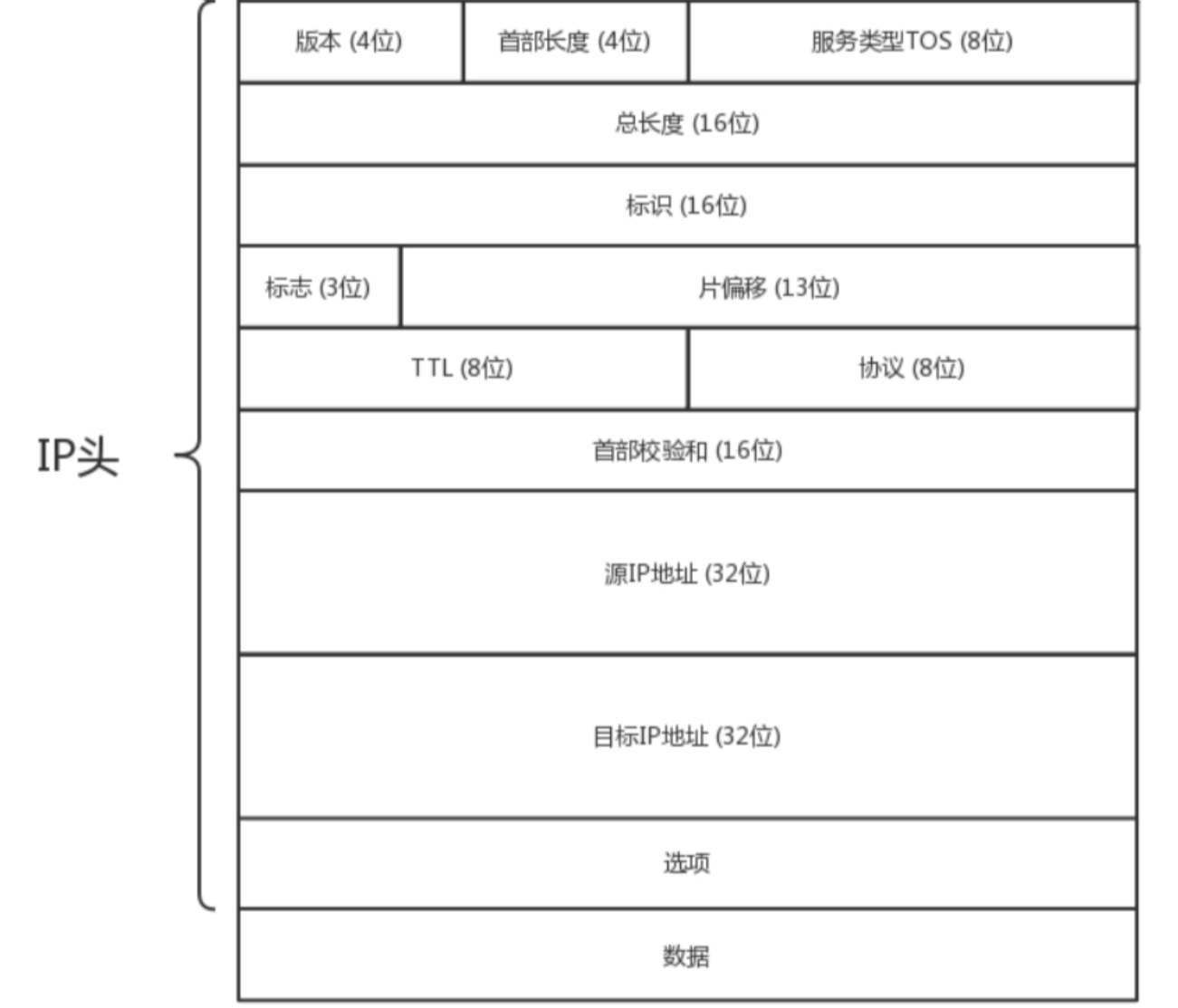

一、IP头数据结构

  1. typedef struct _IP_HEADER
  2. {
  3.  char m_cVersionAndHeaderLen;     　　
  4.  char m_cTypeOfService;      　　　　　
  5.  short m_sTotalLenOfPacket;    　　　
  6.  short m_sPacketID;      　　　　　　　
  7.  short m_sSliceinfo;      　　　　　　　
  8.  char m_cTTL;        　　　　　　　　　　
  9.  char m_cTypeOfProtocol;    　　　　　
  10.  short m_sCheckSum;      　　　　　　
  11.  unsigned int m_uiSourIp;     　　　　　
  12.  unsigned int m_uiDestIp;     　　　　　
  13. } __attribute__((packed))IP_HEADER, *PIP_HEADER ;


字段 分段 长度 含义
m_cVersionAndHeaderLen 前4位 4/8 前4位IP版本号
后4位 4/8 后4位标识头部长度
m_cTypeOfService 8 服务类型TOS，传包优先级
m_sTotalLenOfPacket 16 数据包长度
m_sPacketID 16 用于识别包的编号，一般为包的序列号。如果一个包被IP分片，则所有分片都拥有相同的ID
m_sSliceinfo 前3位 3/16 第一个bit位标识是否允许分片，第二bit位标识该包是否分片
后13位 13/16 表示当前包的内容位整个IP数据包的第几个字节开始的，即偏移量
m_cTTL 8 存活时间
m_cTypeOfProtocol 8 上层协议类型
m_sCheckSum 16 首部校验和
m_uiSourIp 32 32位源IP
m_uiDestIp 32 32位目标IP

二、TOS详解

TOS总计8位，包括3bit的优先级字段，4bit的TOS子字段，以及1bit未使用，必须置为0的字段，
8个优先级的定义如下：

3bit值 含义
111 网络控制
110 网间控制
101 关键
100 极速
011 闪速
010 快速
001 优先
000 普通
  • 优先级6和7一般保留给网络控制数据使用，如路由。
  • 优先级5推荐给语音数据使用。
  • 优先级4由视频会议和视频流使用。
  • 优先级3给语音控制数据使用。
  • 优先级1和2给数据业务使用。
  • 优先级0为默认标记值。

4bit的TOS子字段，包括了

4bit value 含义
0000 普通服务
1000 最小时延（例如FTP的控制报文，以及SMTP命令阶段，UDP查询均是最小时延）
0100 最大吞吐量（例如DNS区域传输）
0010 最大可靠性（IGP，SNMP）
0001 最小花费（NNTP）
