绘图工具：mermaid+坚果云绘图

基本语法

UML三大关系：

  • 事物（Things）
  • 关系（Relationships）
  • 图（Diagrams） - 很多有相互关系的事物的组

类图

UML建模语言 - 图1

依赖关系 Dependency

A是源，B是目标。

表示A使用了B，或者 A依赖B

UML建模语言 - 图2

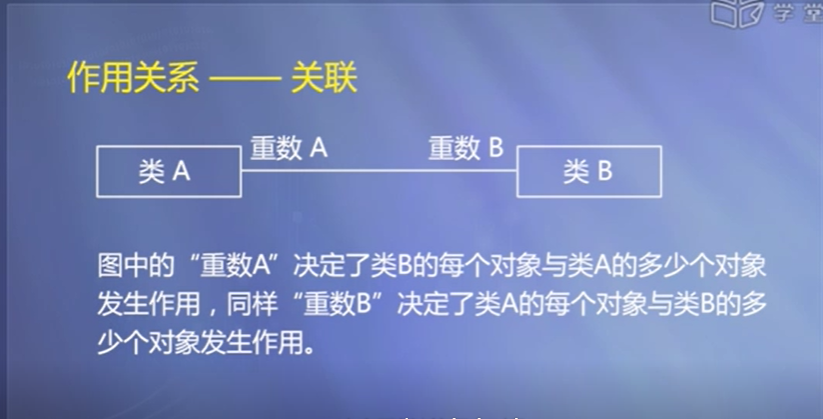

关联关系 Link（Solid）

  1. ![image-20200323104725243.png](https://cdn.nlark.com/yuque/0/2020/png/2790501/1605515097490-9ba13cec-cee2-49a6-b7e6-79e858710ce2.png#align=left&display=inline&height=419&margin=%5Bobject%20Object%5D&name=image-20200323104725243.png&originHeight=419&originWidth=823&size=268423&status=done&style=none&width=823)

包含关系

共享聚集（课题组）Aggregation

UML建模语言 - 图3 部分可以包含多个整体，就像老师可以参加多个课题组（F是整体）

组成聚集（组合）Composition

UML建模语言 - 图4 整体拥有各个部分，整体部分共存，整体不存在，部分也不存在。（D是整体）


继承/泛化 关系


教程链接：

使用mermaid应该能显示虚线的，但是这里显示不了，那就不能用它表示类之间的关系了。（其实可以设置虚线间隔，需要找到css）

UML建模语言 - 图7
