表、行和字段是逻辑上的概念
而表空间、数据区和数据页其实已经落实到物理上的概念
实际上表空间、数据页这些东西，都对应到了MySQL在磁盘上的一些物理文件
**
你一个SQL语句仅仅指定了你要查询或者更新哪个表的哪些数据，那你怎么知道这些
数据在哪个表空间里？在哪个数据区里？在哪些数据页里？对应是在MySQL机器上的哪些磁盘文件里呢
为什么不能直接更新磁盘上的数据
为什么MySQL要设计这么一套复杂的数据存取机制，要基于内存、日志、磁盘上的数据文件来完成数据的读写呢？为什么对insert、update请求，不直接更新磁盘文件里的数据呢
因为来一个请求就直接对磁盘文件进行随机读写，然后更新磁盘文件里的数据，虽然技术上是可以做到的，但是那必然导致执行请求的性能极差.
所以MySQL才设计了如此复杂的一套机制，通过内存里更新数据，然后写redo log以及事务提交，后台线程不定时刷新内存里的数据到磁盘文件里

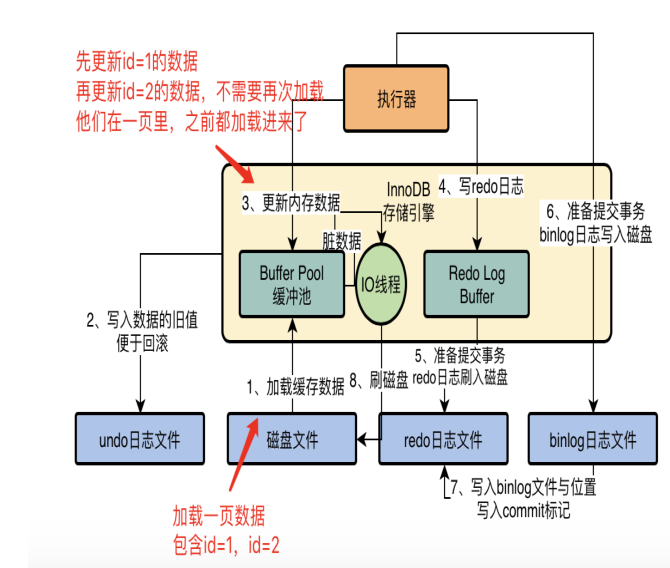

MySQL为什么要引入数据页这个概念
如果每次都是一条数据一条数据的加载到内存，效率不高
所以innodb存储引擎在这里引入了一个数据页的概念，也就是把数据组织成一页一页的概念，每一页有16kb，然后每次加载磁盘的数据到内存里的时候，是至少加载一页数据进去，甚至是多页数据进去
一行数据在磁盘上是如何存储的
其实这里涉及到一个概念，就是行格式。我们可以对一个表指定他的行存储的格式是什么样的，比如我们这里用一个COMPACT格式
CREATE TABLE table_name (columns) ROW_FORMAT=COMPACT
ALTER TABLE table_name ROW_FORMAT=COMPACT
大概格式类似下面这样：
变长字段的长度列表，null值列表，数据头，column01的值，column02的值，column0n的值……
变长字段在磁盘中是怎么存储
必须在他开头的变长字段长度列表中存储几个变长字段的长度，一定要注意一点，他这里是逆序存储的
比如一行数据有VARCHAR(10) VARCHAR(5) VARCHAR(20) CHAR(1) CHAR(1)，一共5个字段，其中三个是变长字
段，此时假设一行数据是这样的：hello hi hao a a
现在hello hi hao三个字段的长度分别是0x05 0x02 0x03，但是实际存放在变长字段长度列表的时候，是逆序放的，所以一行数据实际存储可能是下面这样的：
0x03 0x02 0x05 null值列表 头字段 hello hi hao a a
NULL值的存储
NULL值不能直接存储。一行数据里的NULL值是肯定不会直接按照字符串的方式存放在磁盘上浪费空间的
NULL值是以二进制bit位来存储的
CREATE TABLE customer (
name VARCHAR(10) NOT NULL,
address VARCHAR(20),
gender CHAR(1), 定长字段
job VARCHAR(30),
school VARCHAR(50)
) ROW_FORMAT=COMPACT;
其中有4个变长字段，还有一个定长字段，然后第一个name字段是声明了NOT NULL的，就是不能为NULL，其他4个字段都可能是NULL的
假设表里面有5个字段，分别为name、address、genderjob、school，就代表了客户的姓名、地址、性别、工作以及学习。
“jack NULL m NULL xx_school”，他的5个字段里有两个字段都是NULL，这个怎么存储呢？
null值列表存储规则 ：这个NULL值列表是这样存放的，你所有允许值为NULL的字段，注意，是允许值为NULL。如果bit值是1说明是NULL，如果bit值是0说明不是NULL。但是实际放在NULL值列表的时候，他是按逆序放的。
所以 “jack NULL m NULL xx_school” —》1010 jack是非null字段，不参与 —》经过逆序 0101
整体这一行数据看着是下面这样的
0x09 0x04 0101 头信息 column1=value1 column2=value2 … columnN=valueN
NULL值列表长度是 8的倍数，所以
0x09 0x04 00000101 头信息 column1=value1 column2=value2 … columnN=valueN
数据头
40个bit位的数据头
第一个bit位和第二个bit位，都是预留位，是没任何含义的。
有一个bit位是delete_mask，他标识的是这行数据是否被删除了
一个bit位是min_rec_mask，在B+树里每一层的非叶子节点里的最小值都有这个标记
有4个bit位是n_owned，
13个bit位是heap_no，他代表的是当前这行数据在记录堆里的位置
3个bit位的record_type，这就是说这行数据的类型：
0代表的是普通类型，1代表的是B+树非叶子节点，2代表的是最小值数据，3代表的是最大值数据
16个bit的next_record，这个是指向他下一条数据的指针
实际数据在磁盘上是如何存储
首先有一个DB_ROW_ID字段，这就是一个行的唯一标识，是他数据库内部给你搞的一个标识，不是你的主键ID字段。如果我们没有指定主键和unique key唯一索引的时候，他就内部自动加一个ROW_ID作为主键。
接着是一个DB_TRX_ID字段，这是跟事务相关的，他是说这是哪个事务更新的数据，这是事务ID
最后是DB_ROLL_PTR字段，这是回滚指针，是用来进行事务回滚的
0x09 0x04 00000101 0000000000000000000010000000000000011001 00000000094C（DB_ROW_ID）
00000000032D（DB_TRX_ID） EA000010078E（DB_ROL_PTR） 616161 636320 6262626262
行溢出
比如有一个表的字段类型是VARCHAR(65532)，意思就是最大可以包含65532个字符，那也就是65532个字节，这就远大于16kb的大小了，也就是说这一行数据的这个字段都远超一个数据页的大小了
一行数据存储的内容太多了，一个数据页都放不下了，此时只能溢出这个数据页，把数据溢出存放到其他数据页里去，那些数据页就叫做溢出页
**
数据页到底长个什么样子
数据页拆分成了很多个部分：文件头、数据页头、最小记录和最大记录、多个数据行、空闲空间、数据页目录、文件尾部
其中文件头占据了38个字节，数据页头占据了56个字节，最大记录和最小记录占据了26个字节，数据行区域的大小是不固定的，空闲区域的大小也是不固定的，数据页目录的大小也是不固定的，然后文件尾部占据8个字节
表空间
表空间就是对应一些磁盘上的数据文件。我们自己创建的表对应的表空间可能就是对应了一个“表名.ibd”数据文件
数据区
一个表空间里包含的数据页（一个16k）实在是太多了，不便于管理，所以在表空间里又引入了一个数据区的概念，英文就是extent
一个数据区对应着连续的64个数据页，每个数据页是16kb，所以一个数据区是1mb，然后256个数据区被划分为了一组。
当我们需要执行crud操作的时候，说白了，就是从磁盘上的表空间的数据文件里，去加载一些数据页出来到Buffer Pool的缓存页里去使用
