LVS工作原理

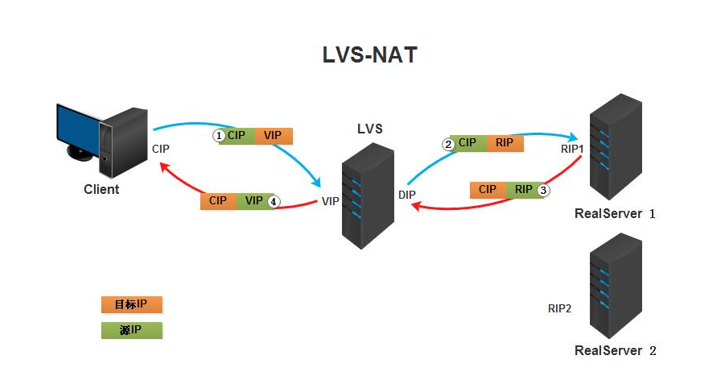

NAT模式

数据包流转的过程如上图所示：

1. 当用户请求到达DirectorServer，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP
2. PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链。
3. IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，然后将数据包发至POSTROUTING链。 此时报文的源IP为CIP，目标IP为RIP ，在这个过程完成了目标IP的转换。
4. POSTROUTING链通过选路，将数据包发送给Real Server。
5. Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。 此时报文的源IP为RIP，目标IP为CIP 。
6. Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。 此时报文的源IP为VIP，目标IP为CIP。

   如下图所示，NAT模式中的一大缺点就是无论是请求的数据包，还是返回的数据包，都必须要经过负载的这个点，请求的数据包一般内容较少，问题不是很大，而返回的数据包，一般都是图片，视频等等，这会给中间的调度器带来巨大的负担。

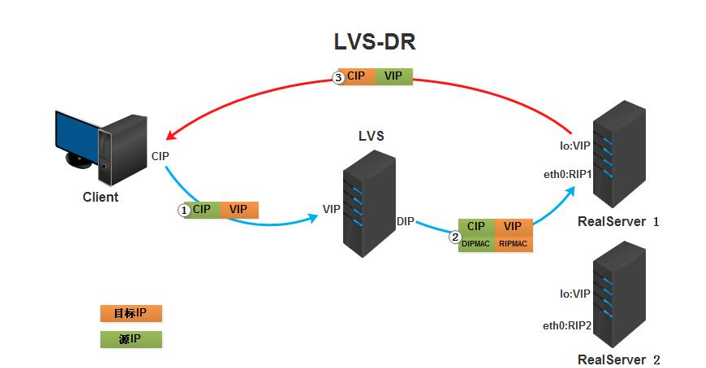

DR模式

工作原理 ：
**

1. 用户请求目标网站时，经过dns查询得到目的IP为VIP，目的端口为80，于是客户端和我们VIP，端口80建立连接。当数据包到达VIP所在的局域网时，在同一网段中，两个主机通信靠的是二层的物理地址而不是Ip地址，因此需要将IP地址转换为MAC地址，因此会发出apr请求，查询VIP对应的mac地址。==Linux主机有这么一个特性，假设我们的主机上有两块网卡，比如eth0,eth1 当arp请求eth1的mac地址的时候，eth1会答复，这个是理所当然的，但是eth0也会“好心”的帮eth1回答这个arp请求。==我们在Real Server的lo网卡上配置了VIP，但是我们只想让Director上的网卡来响应我们的这个arp请求。因此就需要更改下我们的一些内核参数。这时，数据包就得到了二层的Director的传输地址
2. 当用户请求到达DirectorServer，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP。
3. PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链.
4. IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的源MAC地址修改为DIP的MAC地址，将目标MAC地址修改RIP的MAC地址，然后将数据包发至POSTROUTING链。此时的源IP和目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址
5. 由于DS和RS在同一个网络中，所以是通过二层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时数据包将会发至Real Server。
6. client的请求被Director转发并经过链路层寻址到达Realserver后，由于Realserver的lo接口配置了VIP(请求中的目标IP正是VIP)，所以接收请求并处理。处理完成之后，将响应报文通过lo接口传送给eth0网卡（这个网卡一般指和调度器在一个网段的网卡）然后向外发出。此时的源IP地址为VIP，目标IP为CIP。==如果将源地址为VIP将数据包发送出去，那么最终交换机上会产生两条VIP对应的mac地址记录，一条是Director的mac地址记录，还有一条是Real server的mac地址记录，这将会导致真正的VIP无法接收到请求。==因此，此处要配置arp_announce，目的是为了修改源ip的目的地址。
7. 配置arp_announce=2，选择该主机发送网卡上最合适的本地地址作为arp请求的源IP地址。
8. 响应报文通过二层链路传输，最终送达至客户端。
