环境设置

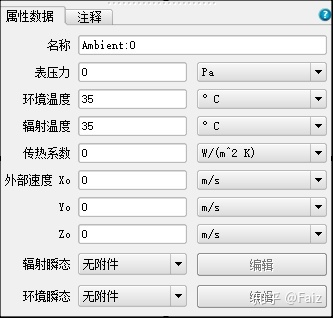

    点击模型树system,可以拉动周边环境框框,再点击边界,右上角点击环境,右下角会有各种环境属性参数
    传热系数:一般不设置换热系数,因为换热系数很难获得精确值;
    环境温度:电子器件一般处于40度以下,每升高10度,器件寿命缩减一半;
    另外,随着海拔高度的升高,相同工况下器件温度升高。
    除开箱体外,还有剪截块、fixflow(固定流)可以进行环境设置。
    流体设置
    点击模型左边的模型设置,可以对周围流体进行设置,重复上面附件操作,可对流体进行设置
    一般情况下,导热系数、粘度、密度相当小,可以忽略。
    膨胀系数以K为单位,1/K
    第一步(选择合适的流体):点击体积区域,创建region,点击附件,可以看到不同海拔高度的空气,常用的是10000英尺,或者选择基于海平面高度的流体,一般选取5℃的水;
    第二步(对流体进行设置):导热系数、粘度、密度、膨胀系数、比热容等;
    第三步(模型流体设置):对流体属性设置(层流,湍流),根据自身经验选择模型。
    材料设置
    同流体
    另:如果不需要焦耳热,则不需要设置电解率
    非透明的辐射全吸收,透明的辐射不算
    表面最重要的参数是辐射发射率,直接影响散热
    辐射设置
    设置同前
    新建辐射包括:表面辐射、单个辐射、分块辐射,优先选择单个辐射,精度不太高;若云图不太行,则考虑分块辐射。
    分块辐射:最小辐射网格小于最小面积时,相当于此区域没有辐射。
    户外辐射:模型设置-太阳辐射
    瞬态设置
    一般分为乘数✖时间、乘数✖温度 periodict周期性

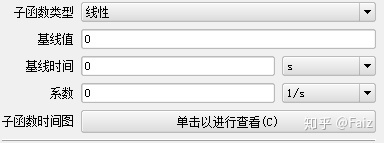

    基线值为y轴截距,基线时间为x轴截距,系数为计算线性斜率
    整个模型设置注意勾上模型设置下的瞬态解
    左边全局曲线设置,右边具体每一步的设置
    网格划分(总体划分)
    选择块体,按G键生成网格,点旁边的网格汇总,中间出现网格各参数
    系统网格:一般无法根据自己所需设置成想要的网格,点击无,开始自己设置网格
    尺寸设置:为了能够保证网格最小,采用里面元器件最小的尺寸,比如PCB板则设置为1.6mm
    最大尺寸设置:一般无要求,根据整体感官去相应选择
    光顺:大网格和小网格之间的过渡
    相关限制
    1.智能建模的器件不能处于局域网的边界。
    2.划分完网格后,宽高比越小越好(aspect ratio),小于20官方认为还可以,但是大部分情况,一般调整至10以下。
    3.散热器翅片间最好5个网格,翅片内最好2个网格。
    4.两个器件之间最好划3个网格
    网格膨胀

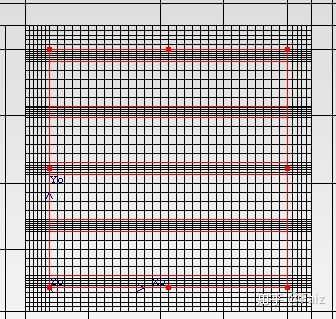

    如图,在前面调整肋片间网格和肋片内网格后,需要对散热器周边的网格进行适量的膨胀,以达到更精确的结果,一般取膨胀率10%,最小数量为5,保证三个维度都要均匀。翅片内和翅片间的网格也要尽量和周围均匀。
    网格无关性验证:将网格放大1.5倍,结果在5%范围内变动,则认为网格已达到无关性验证要求。
    模型设置(处于模型的左边)
    此处为全局设置,如果在后面的编辑中设置了,以编辑中的设置为主。
    Bn为瓶颈,Sc为捷径,GradT为温度梯度。
    求解控制
    风扇因子适度调高点,更容易收敛
    常见错误信息和处理方式
    红色的为警告信息,黄色的为错误信息
    9001:部件处于求解器外面
