1.数据库的存储结构:页

索引结构给我们提供了高效的索引方式，不过索引信息以及数据记录都是保存在文件上的，确切说是存储在页结构中。另一方面，索引是在存储引擎中实现的，MySQL服务器上的存储引擎负责对表中数据的读取和写入工作。不同存储引擎中存放的格式一般是不同的，甚至有的存储引擎比如Memory都不用磁盘来存储数据。
由于InnoDB是MySQL的默认存储引擎，所以本章剖析InnoDB存储引擎的数据存储结构。

1.1磁盘与内存交互基本单位:页

InnoDB将数据划分为若干个页，InnoDB中页的大小默认为16KB。
以 页 作为磁盘和内存之间交互的 基本单位，也就是一次最少从磁盘中读取16KB的内容到内存中，一次最少把内存中的16KB内容刷新到磁盘中。也就是说，在数据库中，不论读一行，还是读多行，都是将这些行所在的页进行加载。也就是说，数据库管理存储空间的基本单位是页(Page)，数据库I/O操作的最小单位是页。一个页中可以存储多个行记录。

记录是按照行来存储的，但是数据库的读取并不以行为单位，否则一次读取（也就是一次I/O操作)只能处理一行数据，效率会非常低。

1.2 页结构概述

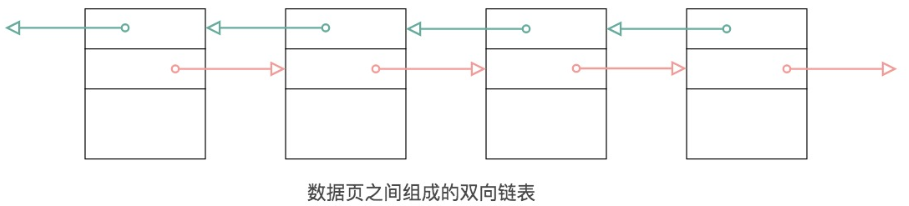

页a、页b、页c…页n这些页可以 不在物理结构上相连，只要通过 双向链表 相关联即可。每个数据页中的记录会按照主键值从小到大的顺序组成一个 单向链表，每个数据页都会为存储在它里边的记录生成一个页目录，在通过主键查找某条记录的时候可以在页目录中 使用二分法 快速定位到对应的槽，然后再遍历该槽对应分组中的记录即可快速找到指定的记录。

1.3 页的大小

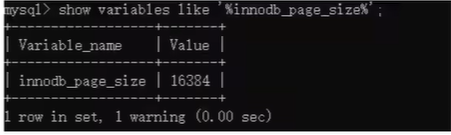

不同的数据库管理系统（简称DBMS ）的页大小不同。比如在MysQL的InnoDB存储引擎中，默认页的大小是16KB，我们可以通过下面的命令来进行查看: :::info mysql> show variables like ‘ %innodb_page_size%’; :::
SQL Server中页的大小为 8KB，而在Oracle中我们用术语“块”(Block)来代表“页”，Oralce支持的块大小为2KB，4KB，8KB，16KB，32KB和64KB。

1.4页的上层结构

另外在数据库中，还存在着区(Extent)、段(Segment)和表空间(（Tablespace)的概念。行、页、区、段、表空间的关系如下图所示:

区(Extent) 是比页大一级的存储结构，在InnoDB存储引擎中，一个区会分配64 个连续的页。因为InnoDB中的页大小默认是16KB，所以一个区的大小是64*16KB= 1MB。
段(Segment) 由一个或多个区组成，区在文件系统是一个连续分配的空间(在InnoDB中是连续的64个页)，不过在段中不要求区与区之间是相邻的。段是数据库中的分配单位，不同类型的数据库对象以不同的段形式存在。当我们创建数据表、索引的时候，就会相应创建对应的段，比如创建一张表时会创建一个表段，创建一个索引时会创建一个索引段。
表空间(Tablespace) 是一个逻辑容器，表空间存储的对象是段，在一个表空间中可以有一个或多个段，但是一个段只能属于一个表空间。数据库由一个或多个表空间组成，表空间从管理上可以划分为系统表空间、用户表空间、撤销表空间、临时表空间等。

2. 页的内部结构

页如果按类型划分的话，常见的有 数据页（保存B+树节点)、系统页、Undo页和事务数据页等。数据页是我们最常使用的页。
数据页的16KB大小的存储空间被划分为七个部分，分别是文件头(File Header)、页头(Page Header)、最大最小记录(Infimum+supremum)、用户记录(User Records)、空闲空间(Free Space)、页目录(PageDirectory)和文件尾(File Tailer)。
页结构的示意图如下所示:

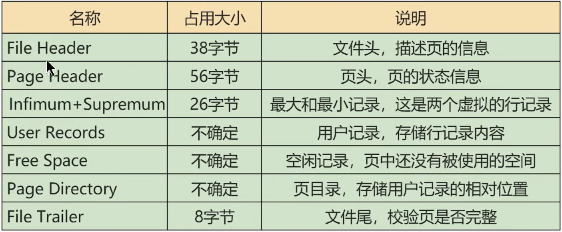

这7个部分作用分别如下，我们简单梳理如下表所示:

为了方便大家的理解，我们将他们归纳为三个部分，进行讲解。

2.1第一部分: File Header(文件头部)和File Trailer(文件尾部)

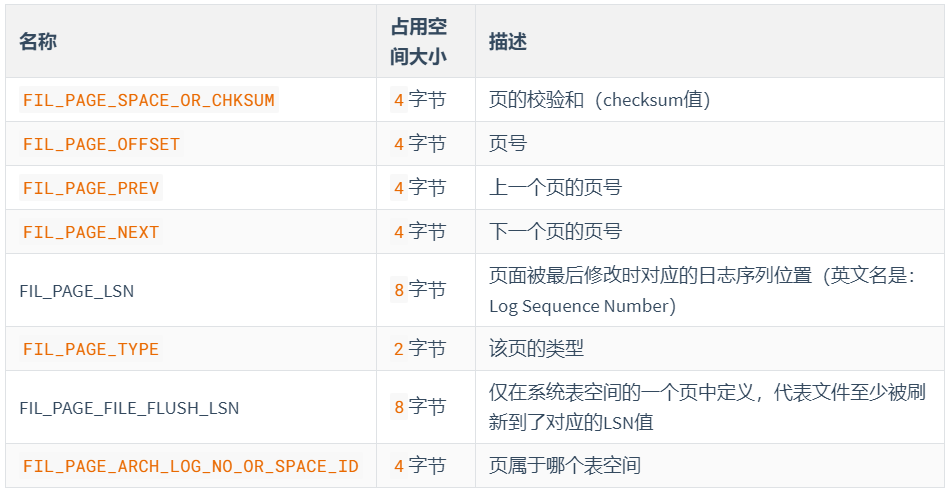

File Header与File Trailer主要是用于描述页的通用信息，(比如页的编号、其上一页、下一页是谁等)。用于页与页的交互或者数据的校验等。

• FILE_PAGE_OFFSET：每一个页都有一个单独的页号，就跟你的身份证号码一样，InnoDB通过页号可以唯一定位一个页。
• FILE_PAGE_TYPE:代表当前页的类型，比如FILE_PAGE_UNDO_LOG(Undo日志页)、FILE_PAGE_TYPE_SYS(系统页）、FILE_PAGE_INDEX(索引页/数据页)。

• FILE_PAGE_PREV与FILE_PAGE_NEXT上一页与下一页。 :::tips InnoDB都是以页为单位存放数据的，如果数据分散到多个不连续的页中存储的话需要把这些页关联起来，FIL_PAGE_PREV和FIL_PAGE_NEXT就分别代表本页的上一个和下一个页的页号。这样通过建立一个双向链表把许许多多的页就都串联起来了，保证这些页之间不需要是物理上的连续，而是逻辑上的连续。

  :::

• FILE_PAGE_SAPCE_OR_CHKSUM:代表当前页面的校验和（checksum）。 :::tips 什么是校验和？
  就是对于一个很长的字节串来说，我们会通过某种算法来计算一个比较短的值来代表这个很长的字节串，这个比较短的值就称为校验和。
  在比较两个很长的字节串之前，先比较这两个长字节串的校验和，如果校验和都不一样，则两个长字节串肯定是不同的，所以省去了直接比较两个比较长的字节串的时间损耗。
  文件头部和文件尾部都有属性：FIL_PAGE_SPACE_OR_CHKSUM
  作用：
  InnoDB存储引擎以页为单位把数据加载到内存中处理，如果该页中的数据在内存中被修改了，那么在修改后的某个时间需要把数据同步到磁盘中。但是在同步了一半的时候断电了，造成了该页传输的不完整。
  为了检测一个页是否完整（也就是在同步的时候有没有发生只同步一半的尴尬情况），这时可以通过文件尾的校验和（checksum 值）与文件头的校验和做比对，如果两个值不相等则证明页的传输有问题，如果文件未正常写完，头尾校验和会不一致，如果未刷盘的数据有记录，就继续刷完，否则回滚。
  具体的：
  每当一个页面在内存中修改了，在同步之前就要把它的校验和算出来，因为File Header在页面的前边，所以校验和会被首先同步到磁盘，当完全写完时，校验和也会被写到页的尾部，如果完全同步成功，则页的首部和尾部的校验和应该是一致的。如果写了一半儿断电了，那么在File Header中的校验和就代表着已经修改过的页，而在File Trailer中的校验和代表着原先的页，二者不同则意味着同步中间出了错。这里，校验方式就是采用 Hash 算法进行校验。 :::

• FILE_PAGE_LSN:日志序列号，记录文件最后修改时对应的日志序列位置。尾部也有该字段，同样是为了校验页面的完整性。

  2.2第二部分：User Records(用户记录)、最大最小记录、Free Space(空闲空间)

• Free Space(空闲空间)： :::tips 我们自己存储的记录会按照指定的行格式存储到User Records部分。但是在一开始生成页的时候，其实并没有User Records这个部分，每当我们插入一条记录，都会从Free Space部分，也就是尚未使用的存储空间中申请一个记录大小的空间划分到User Records部分，当Free Space部分的空间全部被User Records部分替代掉之后，也就意味着这个页使用完了，如果还有新的记录插入的话，就需要去申请新的页了。
  :::

• User Records(用户记录)： :::tips User Records中的这些记录按照指定的行格式一条一条摆在User Records部分，相互之间形成单链表。(详细在InnoDB中的COMPACT行格式中的记录头信息中讲解) :::

• Infimum+Supremum(最大最小记录) :::tips 记录可以比较大小吗？
  是的，记录可以比大小，对于一条完整的记录来说，比较记录的大小就是比较主键的大小。比方说我们插入的4行记录的主键值分别是：1、2、3、4，这也就意味着这4条记录是从小到大依次递增。

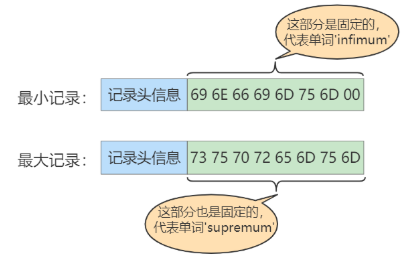

  InnoDB规定的最小记录与最大记录这两条记录的构造十分简单，都是由5字节大小的记录头信息和8字节大小的一个固定的部分组成的，如图所示：

  这两条记录不是我们自己定义的记录，所以它们并不存放在页的User Records部分，他们被单独放在一个称为Infimum + Supremum的部分，如图所示：
  :::

  2.3第三部分: Page Directory(页目录)、Page Header(页面头部)

• Page Directory(页目录) :::tips 为什么需要页目录？
  在页中，记录是以单向链表的形式进行存储的。单向链表的特点就是插入、删除非常方便，但是检索效率不高，最差的情况下需要遍历链表上的所有节点才能完成检索。因此在页结构中专门设计了页目录这个模块，专门给记录做一个目录，通过二分查找法的方式进行检索，提升效率。
  使用页目录，二分法查找：

1. 将所有的记录分成几个组，这些记录包括最小记录和最大记录，但不包括标记为“已删除”的记录。

2. 第 1 组，也就是最小记录所在的分组只有 1 个记录；

    最后一组，就是最大记录所在的分组，会有 1-8 条记录；<br />       其余的组记录数量在 4-8 条之间。<br />       这样做的好处是，除了第 1 组（最小记录所在组）以外，其余组的记录数会尽量平分。

3. 在每个组中最后一条记录的头信息中会存储该组一共有多少条记录，作为 n_owned 字段。

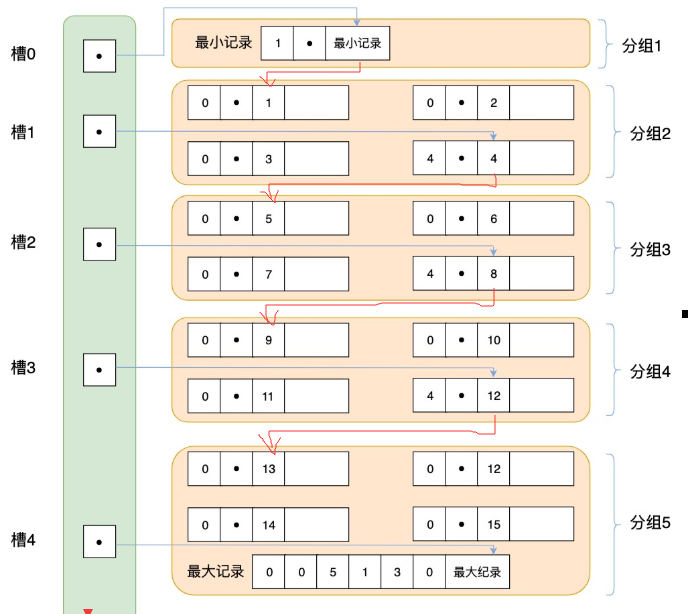

4. 页目录用来存储每组最后一条记录的地址偏移量，这些地址偏移量会按照先后顺序存储起来，每组的地址偏移量也被称之为槽（slot），每个槽相当于指针指向了不同组的最后一个记录。

:::

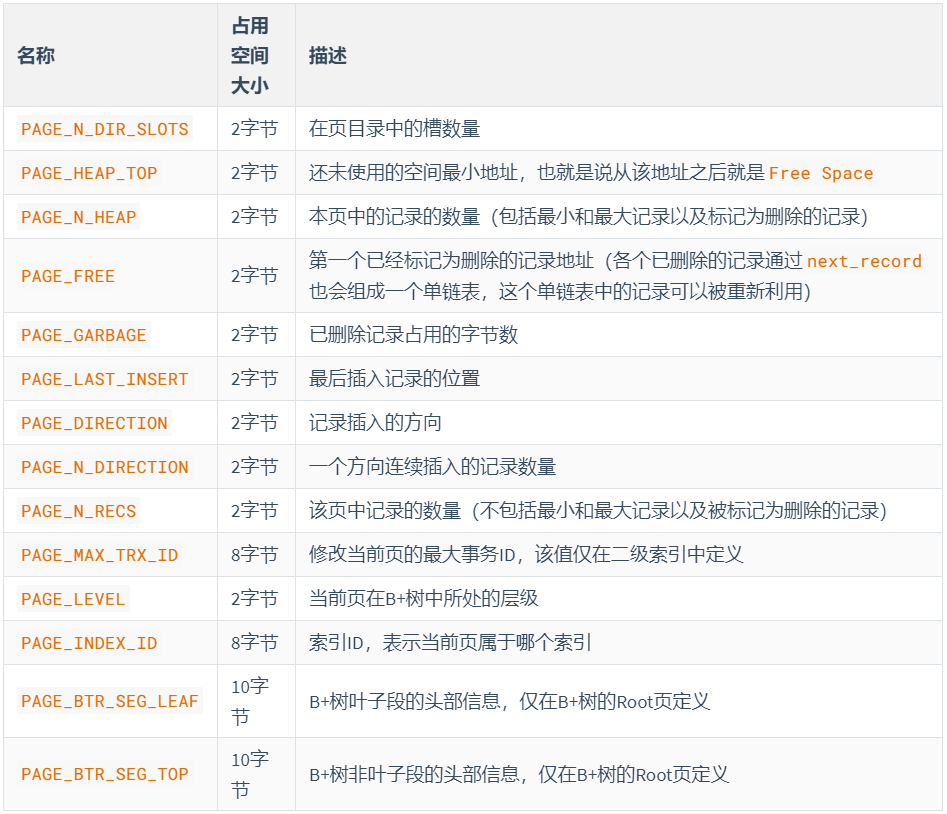

• Page Header(页面头部) :::tips 为了能得到一个数据页中存储的记录的状态信息，比如本页中已经存储了多少条记录，第一条记录的地址是什么，页目录中存储了多少个槽等等，特意在页中定义了一个叫Page Header的部分，这个部分占用固定的56个字节，专门存储各种状态信息。
  :::

  2.4 从数据页的角度看B+树如何查询

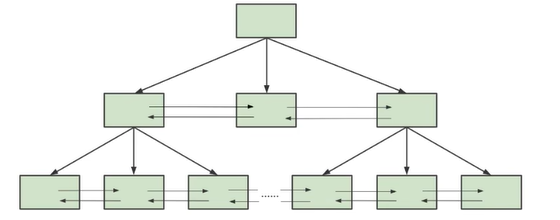

  一棵B+树按照节点类型可以分成两部分:
  1.叶子节点，B+树最底层的节点，节点的高度为0，存储行记录。
  2.非叶子节点，节点的高度大于0，存储索引键和页面指针，并不存储行记录本身。

  当我们从页结构来理解B+树的结构的时候，可以帮我们理解一些通过索引进行检索的原理:
  1.B+树是如何进行记录检索的?
  如果通过B+树的索引查询行记录，首先是从B+树的根开始，逐层检索，直到找到叶子节点，也就是找到对应的数据页为止，将数据页加载到内存中，页目录中的槽（slot)采用 二分查找 的方式先找到一个粗略的记录分组，然后再在分组中通过 链表遍历 的方式查找记录。
  2.普通索引和唯一索引在查询效率上有什么不同?
  我们创建索引的时候可以是普通索引，也可以是唯一索引，那么这两个索引在查询效率上有什么不同呢?
  唯一索引就是在普通索引上增加了约束性，也就是关键字唯一，找到了关键字就停止检索。而普通索引，可能会存在用户记录中的关键字相同的情况，根据页结构的原理，当我们读取一条记录的时候，不是单独将这条记录从磁盘中读出去，而是将这个记录所在的页加载到内存中进行读取。InnoDB存储引擎的页大小为16KB，在一个页中可能存储着上千个记录，因此在普通索引的字段上进行查找也就是在内存中多几次“判断下一条记录””的操作，对于CPU来说，这些操作所消耗的时间是可以忽略不计的。所以对一个索引字段进行检索，采用普通索引还是唯一索引在检索效率上基本上没有差别。

  3. InnoDB行格式（或记录格式）

  3.1指定行格式的语法

  :::tips 在创建或修改表的语句中指定行格式：
  CREATE TABLE 表名 (列的信息) ROW_FORMAT=行格式名称
  ALTER TABLE 表名 ROW_FORMAT=行格式名称

  举例：
  mysql> CREATE TABLE page_demo (
  -> col1 VARCHAR(8),
  -> col2 VARCHAR(8) NOT NULL,
  -> col3 CHAR(8),
  -> col4 VARCHAR(8)
  -> ) CHARSET=ascii ROW_FORMAT=COMPACT;
  Query OK, 0 rows affected (0.03 sec)

  向表中插入两条记录：
  INSERT INTO page_demo
  VALUES
  (1, 100, ‘song’),
  (2, 200, ‘tong’),
  (3, 300, ‘zhan’),
  (4, 400, ‘lisi’); :::

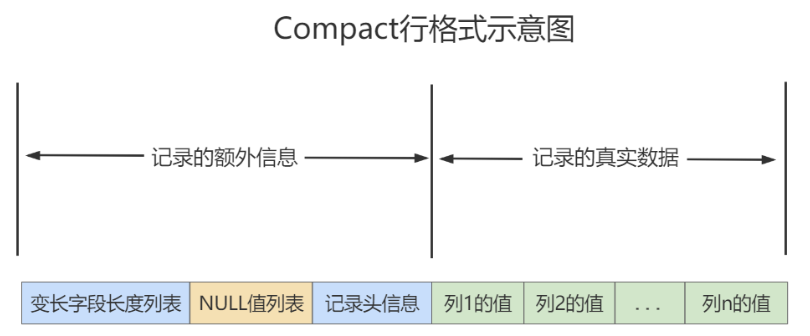

  3.2COMPACT行格式


  在MySQL 5.1版本中，默认设置为Compact行格式。一条完整的记录其实可以被分为记录的额外信息和记录的真实数据两大部分。


• 变长字段长度列表

MySQL支持一些变长的数据类型，比如VARCHAR(M)、VARBINARY(M)、TEXT类型，BLOB类型，这些数据类型修饰列称为变长字段，变长字段中存储多少字节的数据不是固定的，所以我们在存储真实数据的时候需要顺便把这些数据占用的字节数也存起来。在Compact行格式中，把所有变长字段的真实数据占用的字节长度都存放在记录的开头部位，从而形成一个变长字段长度列表。
注意：这里面存储的变长长度和字段顺序是反过来的。比如两个varchar字段在表结构的顺序是a(10)，b(15)。那么在变长字段长度列表中存储的长度顺序就是15，10，是反过来的。
以record_test_table表中的第一条记录举例：因为record_test_table表的col1、col2、col4列都是VARCHAR(8)类型的，所以这三个列的值的长度都需要保存在记录开头处，注意record_test_table表中的各个列都使用的是ascii字符集（每个字符只需要1个字节来进行编码）。

又因为这些长度值需要按照列的逆序存放，所以最后变长字段长度列表的字节串用十六进制表示的效果就是（各个字节之间实际上没有空格，用空格隔开只是方便理解）：
06 04 08
把这个字节串组成的变长字段长度列表填入上边的示意图中的效果就是：

• NULL值列表

Compact行格式会把可以为NULL的列统一管理起来，存在一个标记为NULL值列表中。如果表中没有允许存储 NULL 的列，则 NULL值列表也不存在了。
为什么定义NULL值列表？
之所以要存储NULL是因为数据都是需要对齐的，如果没有标注出来NULL值的位置，就有可能在查询数据的时候出现混乱。如果使用一个特定的符号放到相应的数据位表示空置的话，虽然能达到效果，但是这样很浪费空间，所以直接就在行数据得头部开辟出一块空间专门用来记录该行数据哪些是非空数据，哪些是空数据，格式如下：
1. 二进制位的值为1时，代表该列的值为NULL。
2. 二进制位的值为0时，代表该列的值不为NULL。
例如：字段 a、b、c，其中a是主键，在某一行中存储的数依次是 a=1、b=null、c=2。那么Compact行格式中的NULL值列表中存储：01。第一个0表示c不为null，第二个1表示b是null。这里之所以没有a是因为数据库会自动跳过主键，因为主键肯定是非NULL且唯一的，在NULL值列表的数据中就会自动跳过主键。
record_test_table的两条记录的NULL值列表就如下：
第一条记录：

第二条记录：

• 记录头信息 :::tips mysql> CREATE TABLE page_demo(
  -> c1 INT,
  -> c2 INT,
  -> c3 VARCHAR(10000),
  -> PRIMARY KEY (c1)
  -> ) CHARSET=ascii ROW_FORMAT=Compact;
  Query OK, 0 rows affected (0.03 sec)
  这个表中记录的行格式示意图：

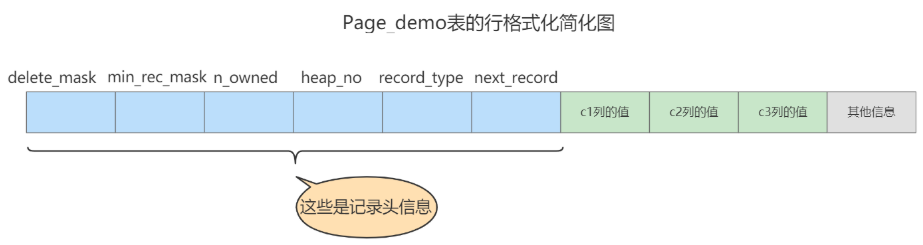

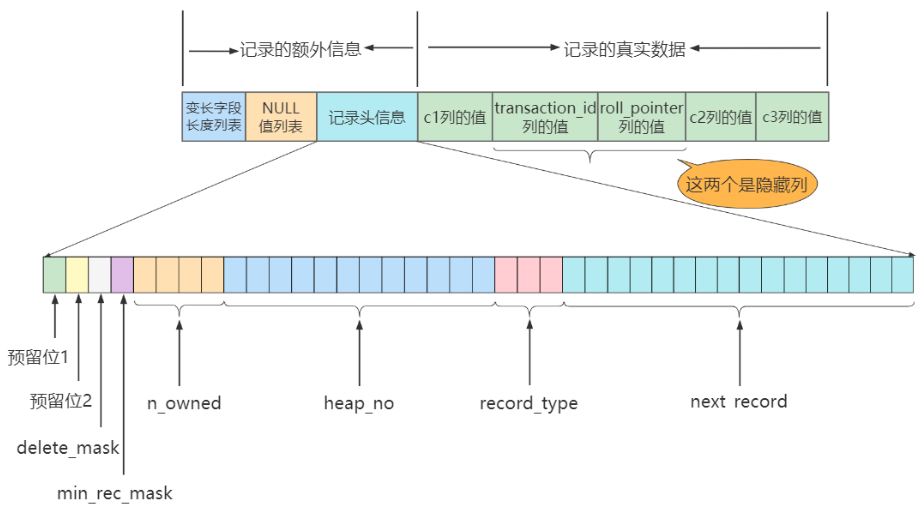

  这些记录头信息中各个属性如下：

  简化后的行格式示意图：

  插入数据：
  INSERT INTO page_demo
  VALUES
  (1, 100, ‘song’),
  (2, 200, ‘tong’),
  (3, 300, ‘zhan’),
  (4, 400, ‘lisi’);

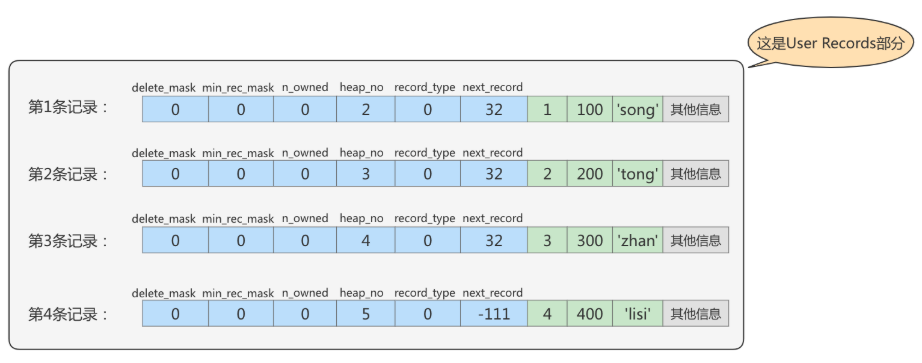

  图示如下：
  :::

1. delete_mask

这个属性标记着当前记录是否被删除，占用1个二进制位。

• 值为0：代表记录并没有被删除
• 值为1：代表记录被删除掉了

被删除的记录为什么还在页中存储呢？
你以为它删除了，可它还在真实的磁盘上。这些被删除的记录之所以不立即从磁盘上移除，是因为移除它们之后其他的记录在磁盘上需要重新排列，导致性能消耗。所以只是打一个删除标记而已，所有被删除掉的记录都会组成一个所谓的垃圾链表，在这个链表中的记录占用的空间称之为可重用空间，之后如果有新记录插入到表中的话，可能把这些被删除的记录占用的存储空间覆盖掉。

1. min_rec_mask

B+树的每层非叶子节点中的最小记录都会添加该标记，min_rec_mask值为1。
我们自己插入的四条记录的min_rec_mask值都是0，意味着它们都不是B+树的非叶子节点中的最小记录。

1. record_type

这个属性表示当前记录的类型，一共有4种类型的记录：
0：表示普通记录
1：表示B+树非叶节点记录
2：表示最小记录
3：表示最大记录
从图中我们也可以看出来，我们自己插入的记录就是普通记录，它们的record_type值都是0，而最小记录和最大记录的record_type值分别为2和3。至于record_type为1的情况，表示B+树非叶节点记录。

1. heap_no

这个属性表示当前记录在本页中的位置。
从图中可以看出来，我们插入的4条记录在本页中的位置分别是：2、3、4、5。
怎么不见heap_no值为0和1的记录呢？
MySQL会自动给每个页里加了两个记录，由于这两个记录并不是我们自己插入的，所以有时候也称为伪记录或者虚拟记录。这两个伪记录一个代表最小记录，一个代表最大记录。最小记录和最大记录的heap_no值分别是0和1，也就是说它们的位置最靠前。

1. n_owned

页目录中每个组中最后一条记录的头信息中会存储该组一共有多少条记录，作为 n_owned 字段。
详情见page directory。

1. next_record

记录头信息里该属性非常重要，它表示从当前记录的真实数据到下一条记录的真实数据的地址偏移量。
比如：第一条记录的next_record值为32，意味着从第一条记录的真实数据的地址处向后找32个字节便是下一条记录的真实数据。
注意，下一条记录指得并不是按照我们插入顺序的下一条记录，而是按照主键值由小到大的顺序的下一条记录。而且规定Infimum记录（也就是最小记录）的下一条记录就是本页中主键值最小的用户记录，而本页中主键值最大的用户记录的下一条记录就是 Supremum记录（也就是最大记录）。下图用箭头代替偏移量表示next_record。

• 记录的真实数据

记录的真实数据除了我们自己定义的列的数据以外，还会有三个隐藏列：

实际上这几个列的真正名称其实是：DB_ROW_ID、DB_TRX_ID、DB_ROLL_PTR。

• 一个表没有手动定义主键，则会选取一个Unique键作为主键，如果连Unique键都没有定义的话，则会为表默认添加一个名为row_id的隐藏列作为主键。所以row_id是在没有自定义主键以及Unique键的情况下才会存在的。

• 事务ID和回滚指针在后面的《第14章_MySQL事务日志》章节中讲解。

  4.区、段、与碎片区

  4.1 为什么要有区？

  B+树的每一层中的页都会形成一个双向链表，如果是以页为单位来分配存储空间的话，双向链表相邻的两个页之间的物理位置可能离得非常远。我们介绍B+树索引的适用场景的时候特别提到范围查询只需要定位到最左边的记录和最右边的记录，然后沿着双向链表一直扫描就可以了，而如果链表中相邻的两个页物理位置离得非常远，就是所谓的随机I/0。再一次强调，磁盘的速度和内存的速度差了好几个数量级，随机I/0是非常慢的，所以我们应该尽量让链表中相邻的页的物理位置也相邻，这样进行范围查询的时候才可以使用所谓的顺序I/0。
  引入区的概念，一个区就是在物理位置上连续的64个页。因为InnoDB 中的页大小默认是16KB，所以一个区的大小是64*16KB=1NB。在表中数据量大的时候，为某个索引分配空间的时候就不再按照页为单位分配了，而是按照区为单位分配，甚至在表中的数据特别多的时候，可以一次性分配多个连续的区。虽然可能造成一点点空间的浪费(数据不足以填充满整个区)，但是从性能角度看，可以消除很多的随机I/o，功大于过!

  4.2 为什么要有段？

  对于范围查询，其实是对B+树叶子节点中的记录进行顺序扫描，而如果不区分叶子节点和非叶子节点，统统把节点代表的页面放到申请到的区中的话，进行范围扫描的效果就大打折扣了。所以InnoDB对B+树的叶子节点和非叶子节点进行了区别对待，也就是说叶子节点有自己独有的区，非叶子节点也有自己独有的区。存放叶子节点的区的集合就算是一个段( segment)，存放非叶子节点的区的集合也算是一个段。也就是说一个索引会生成2个段，一个叶子节点段，一个非叶子节点段。
  除了索引的叶子节点段和非叶子节点段之外，InnoDB中还有为存储一些特殊的数据而定义的段，比如回滚段。所以，常见的段有数据段、索引段、回滚段。数据段即为B+树的叶子节点，索引段即为B+树的非叶子节点。
  在InnoDB存储引擎中，对段的管理都是由引擎自身所完成，DBA不能也没有必要对其进行控制。这从一定程度上简化了DBA对于段的管理。
  段其实不对应表空间中某一个连续的物理区域，而是一个逻辑上的概念，由巷干个零散的页面以及一些完整的区组成。

  4.3 为什么要有碎片区

  默认情况下，一个使用InnoDB存储引擎的表只有一个聚簇索引，一个索引会生成2个段，而段是以区为单位申请存储空间的，一个区默认占用1M (6416Kb=1024Kb）存储空间，所以*默认情况下一个只存了几条记录的小表也需要2M的存储空间么?以后每次添加一个索引都要多申请2M的存储空间么?这对于存储记录比较少的表简直是天大的浪费。这个问题的症结在于到现在为止我们介绍的区都是非常纯粹的，也就是一个区被整个分配给某一个段，或者说区中的所有页面都是为了存储同一个段的数据而存在的，即使段的数据填不满区中所有的页面，那余下的页面也不能挪作他用。
  为了考虑以完整的区为单位分配给某个段对于数据量较小的表太浪费存储空间的这种情况，InnoDB提出了一个碎片(fragment)区的概念。在一个碎片区中，并不是所有的页都是为了存储同一个段的数据而存在的，而是碎片区中的页可以用于不同的目的，比如有些页用于段A，有些页用于段B，有些页甚至哪个段都不属于。碎片区直属于表空间，并不属于任何一个段。
  所以此后为某个段分配存储空间的策略是这样的:

• 在刚开始向表中插入数据的时候，段是从某个碎片区以单个页面为单位来分配存储空间的。

• 当某个段已经占用了32个碎片区页面之后，就会申请以完整的区为单位来分配存储空间。

所以现在段不能仅定义为是某些区的集合，更精确的应该是某些零散的页面以及一些完整的区的集合。

4.4 区的分类

区大体上可以分为4种类型:

• 空闲的区(FREE): 现在还没有用到这个区中的任何页面。
• 有剩余空间的碎片区(FREE_FRAG): 表示碎片区中还有可用的页面。
• 没有剩余空间的碎片区(FULL_FRAG)︰表示碎片区中的所有页面都被使用，没有空闲页面。
• 附属于某个段的区(FSEG): 每一个索引都可以分为叶子节点段和非叶子节点段。

处于FREE、FREE_FRAG以及FULL_FRAG这三种状态的区都是独立的，直属于表空间。而处于FSEG状态的区是附属于某个段的。

如果把表空间比作是一个集团军，段就相当于师，区就相当于团。一般的团都是隶属于某个师的，就像是处于FSEG的区全都隶属于某个段，而处于FREE、FREE_FRAG以及FULL_FRAG这三种状态的区却直接隶属于表空间，就像独立团直接听命于军部一样。

5.表空间

表空间可以看做是InnoDB存储引擎逻辑结构的最高层，所有的数据都存放在表空间中。
表空间是一个逻辑容器，表空间存储的对象是段，在一个表空间中可以有一个或多个段，但是一个段只能属于一个表空间。表空间数据库由一个或多个表空间组成，表空间从管理上可以划分为系统表空间(Systemtablespace)、独立表空间(File-per-table tablespace)、撤销表空间(Undo Tablespace)和临时表空间(Temporary Tablespace)等。

5.1 独立表空间

独立表空间，即每张表有一个独立的表空间，也就是数据和索引信息都会保存在自己的表空间中。独立的表空间(即:单表)可以在不同的数据库之间进行迁移。
空间可以回收（DROP TABLE操作可自动回收表空间;其他情况，表空间不能自己回收)。如果对于统计分析或是日志表，删除大量数据后可以通过: alter table TableName engine=innodb;回收不用的空间。对于使用独立表空间的表，不管怎么删除，表空间的碎片不会太严重的影响性能，而且还有机会处理。
独立表空间结构
独立表空间由段、区、页组成。
真实表空间对应的文件大小
我们到数据目录里看，会发现一个新建的表对应的.ibd文件只占用了96K，才6个页面大小(MysQL5.7中)，这是因为一开始表空间占用的空间很小，因为表里边都没有数据。不过别忘了这些.ibd文件是自扩展的，随着表中数据的增多，表空间对应的文件也逐渐增大。

5.2 系统表空间

系统表空间的结构和独立表空间基本类似，只不过由于整个MysQL进程只有一个系统表空间，在系统表空间中会额外记录一些有关整个系统信息的页面，这部分是独立表空间中没有的。
InnoDB数据字典
每当我们向一个表中插入—条德录的时候，MySQL校验过程如下:

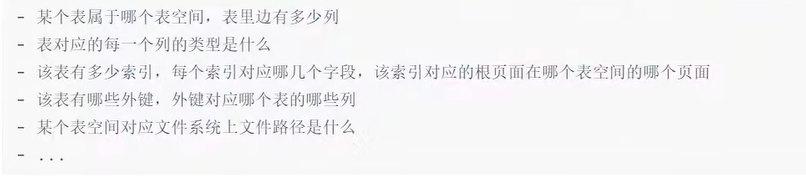

先要校验一下插入语句对应的表存不存在，插入的列和表中的列是否符合，如果语法没有问题的话，还需要知道该表的聚簇索引和所有二级索引对应的根页面是哪个表空间的哪个页面，然后把记录插入对应索引的B+树中。所以说，MySQL除了保存着我们插入的用户数据之外，还需要保存许多额外的信息，比方说:

上述这些数据并不是我们使用INSERT语句插入的用户数据，实际上是为了更好的管理我们这些用户数据而不得已引入的一些额外数据，这些数据也称为 元数据。InnoDB存储引擎特意定义了一些列的内部系统表(internalsystem table)来记录这些这些元数据:
