1.下载seata

下载地址：https://github.com/seata/seata/releases

如图，可选择对应版本进行下载。需要注意的是，我们需要下载两个内容

server.zip

seata服务端，需要进行对应的配置修改以及服务端启动

bin：用于存放 Seata Server 可执行命令。
conf：用于存放 Seata Server 的配置文件。
lib：用于存放 Seata Server 依赖的各种 Jar 包。
logs：用于存放 Seata Server 的日志。
source code
seata源码，需要获取script\config-center\config.txt配置文件内的内容，进行配置文件上传，以便seata整合第三方配置中心例如nacos等

2.seata配置中心
为什么需要配置中心
对于seata的服务端以及客户端来说，都需要进行一些参数配置。
而对于这些配置的存储，seata提供了6种方案支持。具体可通过查看sertver.zip下seata\conf\registry.conf文件中的config项进行查看

如图，默认为file类型，然而在具体使用中，我们通常会使用第三方配置中心来存储seata的配置，因为毕竟本地文件的存储形式不利于实时配置，配置性太弱，无法应对各种突发情况
整合nacos
配置上传到nacos
seata提供了很多配置参数，具体参考这里。因为需要整合第三方配置中心，所以我们需要先将参数上传到对应的配置中心。seata为我们提供了配置上传的方式

打开source code\script\config-center\config.txt文件，里面包括了seata所需的所有参数，我们可以根据具体业务情况进行删减，以DB作为存储模式的配置文件如下，需要注意的是，如果连接的mysql版本低于8.0.0，需要将driverClassName改为com.mysql.jdbc.Driver ``` store.mode=db

store.db.datasource=druid store.db.dbType=mysql store.db.driverClassName=com.mysql.cj.jdbc.Driver store.db.url=jdbc:mysql://8.142.132.135:3306/seata_test?characterEncoding=utf8&useSSL=false&serverTimezone=UTC&rewriteBatchedStatements=true store.db.user=root store.db.password=root store.db.minConn=5 store.db.maxConn=30 store.db.globalTable=global_table store.db.branchTable=branch_table store.db.queryLimit=100 store.db.lockTable=lock_table store.db.maxWait=5000

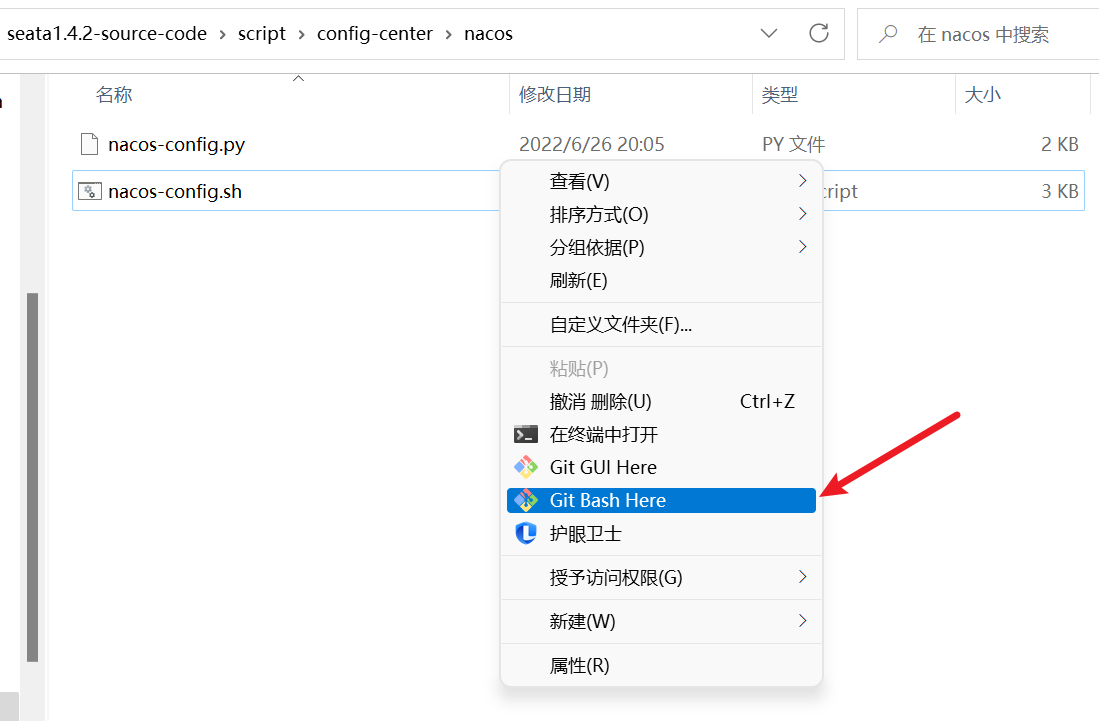

2. 在source code\script\config-center\nacos目录下，右键打开git bush here
![image.png](https://cdn.nlark.com/yuque/0/2022/png/28218714/1656249690311-5d9bb3f2-29b3-4524-b00a-9ec28a2a5565.png#clientId=u5321f507-cee0-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=481&id=u7262b230&margin=%5Bobject%20Object%5D&name=image.png&originHeight=721&originWidth=1099&originalType=binary&ratio=1&rotation=0&showTitle=false&size=53087&status=done&style=none&taskId=u8041ab74-082b-4ab7-b3d8-8a3b454f828&title=&width=732.6666666666666)
3. git命令行输入如下命令
```shell
sh nacos-config.sh -h 8.142.132.135 -p 8848 -g SEATA_GROUP -u nacos -w nacos

-h：Nacos 的 host，默认取值为 localhost
-p：端口号，默认取值为 8848
-g：Nacos 配置的分组，默认取值为 SEATA_GROUP
-u：Nacos 用户名
-w：Nacos 密码

出现如图所示，代表配置上传成功

nacos查看，配置已上传成功

seata服务端

配置已经上传到了nacos，接下来需要配置seata服务端，改为nacos作为配置中心
修改配置文件sertver.zip下seata\conf\registry.conf文件中的config项

config {
  type = "nacos"
  nacos {
    serverAddr = "8.142.132.135:8848"
    namespace = ""
    group = "SEATA_GROUP"
    username = "nacos"
    password = "nacos"
    dataId = "seataServer.properties"
  }
}

seata客户端

配置已经上传到了nacos，接下来需要配置seata客户端，改为nacos作为配置中心

添加pom文件

<!--引入 seata 依赖-->
<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring-cloud-starter-alibaba-seata</artifactId>
</dependency>

yml文件添加如下配置，通常来说客户端配置与服务端配置是一致的
```
seata:
config:
 type: nacos
 nacos:
   server-addr: 8.142.132.135:8848
   group : "SEATA_GROUP"
   namespace: ""
   username: "nacos"
   password: "nacos"
```
3.seata注册中心

为什么需要注册中心
因为在具体seata分布式事务的执行过程中，RM（参与事务的微服务）需要接收TC（seata服务端）发出的调度指令，并且TC也需要获取RM的反馈。那么TC也需要将自己的服务信息注册到注册中心上，才方便上述机制的实现
对于配置中心，seata支持8种方案，具体可通过查看sertver.zip下seata\conf\registry.conf文件中的registry项进行查看。

如图，默认为file。在实际应用中，通常需要结合第三方注册中心来实现

整合nacos

seata服务端
修改配置文件sertver.zip下seata\conf\registry.conf文件中的registry项
```
registry {
type = "nacos"
nacos {
 application = "seata-server"
 serverAddr = "8.142.132.135:8848"
 group = "SEATA_GROUP"
 namespace = ""
 cluster = "default"
 username = "nacos"
 password = "nacos"
}
}
```
seata客户端

添加pom文件

<!--引入 seata 依赖-->
<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring-cloud-starter-alibaba-seata</artifactId>
</dependency>

yml文件添加如下配置，客户端配置与服务端配置必须一致，不然找不到对应服务。注意其中的application项，必须与服务端保持一致
```
seata:
registry:
 type: nacos
 nacos:
   application: seata-server
   server-addr: 8.142.132.135:8848
   group : "SEATA_GROUP"
   namespace: ""
   username: "nacos"
   password: "nacos"
```
4.Seata事务分组

为什么需要事务分组
事务分组是 Seata 提供的一种 TC（Seata Server）服务查找机制。具体参考这里
因为seata服务端是需要依赖于注册中心去运行的，因此对于seata服务端来说，需要一个服务名声明自己的服务
而事务分组在服务名上又多加了一个层级，这样设计后，事务分组可以作为资源的逻辑隔离单位，出现某集群故障时可以快速failover，只切换对应分组，可以把故障缩减到服务级别

客户端查找TC集群原理
通过事务分组获取服务名，共需要以下 3 步：
客户端服务启动时，从配置文件中获取服务分组的名称；
从配置中心，通过事务分组名获取 TC 集群名；
根据 TC 群组名以及其他信息构建服务名，获取真实的 TC 服务列表。

事务分组架构理解

操作步骤

定义事务分组以及应用集群名称配置
在source code\script\config-center\config.txt文件中，输入如下内容
如下图，指定了service-order-group、service-item-group3个分组对应的集群名为store-seata
```
service.vgroupMapping.service-order-group=store-seata
service.vgroupMapping.service-item-group=store-seata
service.vgroupMapping.service-account-group=store-seata
```
上传配置到nacos配置中心
参考标题2即可

seata服务端声明服务集群名称
修改配置文件sertver.zip下seata\conf\registry.conf文件中的registry.cluster字段
```
registry {
type = "nacos"
nacos {
 application = "seata-server"
 serverAddr = "8.142.132.135:8848"
 group = "SEATA_GROUP"
 namespace = ""
 cluster = "store-seata"
 username = "nacos"
 password = "nacos"
}
}
```
seata客户端声明事务分组

添加pom文件

<!--引入 seata 依赖-->
<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring-cloud-starter-alibaba-seata</artifactId>
</dependency>

yml文件添加如下配置，客户端配置与服务端配置必须一致，不然找不到对应服务
```
spring:
cloud:
 alibaba:
   seata:
     tx-service-group: service-order-group
```
5.启动seata server/client的前提
在上述阶段，我们完成了以下步骤
seata server相关配置上传到配置中心
seata server配置中心配置
seata server注册中心配置
声明了事务分组与集群名称的对应关系
seata server配置集群名称

接下来就需要启动seata server了，启动seata server，我们还需要在对应的存储中心创建相关存储结构，通常来讲以数据库为例

打开README文件

文件路径：seata.zip\conf\README-zh.md

其中第1项即为seata server保存模式为DB时，客户端启动所需的建表语句
其中第2项即为seata server保存模式为DB时，服务端启动所需的建表语句

客户端启动sql文件

-- 回滚日志表
CREATE TABLE IF NOT EXISTS `undo_log`
(
    `branch_id`     BIGINT       NOT NULL COMMENT 'branch transaction id',
    `xid`           VARCHAR(128) NOT NULL COMMENT 'global transaction id',
    `context`       VARCHAR(128) NOT NULL COMMENT 'undo_log context,such as serialization',
    `rollback_info` LONGBLOB     NOT NULL COMMENT 'rollback info',
    `log_status`    INT(11)      NOT NULL COMMENT '0:normal status,1:defense status',
    `log_created`   DATETIME(6)  NOT NULL COMMENT 'create datetime',
    `log_modified`  DATETIME(6)  NOT NULL COMMENT 'modify datetime',
    UNIQUE KEY `ux_undo_log` (`xid`, `branch_id`)
) ENGINE = InnoDB AUTO_INCREMENT = 1 DEFAULT CHARSET = utf8mb4 COMMENT ='AT transaction mode undo table';

服务端启动sql文件

-- 全局事务表
CREATE TABLE IF NOT EXISTS `global_table`
(
    `xid`                       VARCHAR(128) NOT NULL,
    `transaction_id`            BIGINT,
    `status`                    TINYINT      NOT NULL,
    `application_id`            VARCHAR(32),
    `transaction_service_group` VARCHAR(32),
    `transaction_name`          VARCHAR(128),
    `timeout`                   INT,
    `begin_time`                BIGINT,
    `application_data`          VARCHAR(2000),
    `gmt_create`                DATETIME,
    `gmt_modified`              DATETIME,
    PRIMARY KEY (`xid`),
    KEY `idx_status_gmt_modified` (`status` , `gmt_modified`),
    KEY `idx_transaction_id` (`transaction_id`)
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4;
-- 分支事务表
CREATE TABLE IF NOT EXISTS `branch_table`
(
    `branch_id`         BIGINT       NOT NULL,
    `xid`               VARCHAR(128) NOT NULL,
    `transaction_id`    BIGINT,
    `resource_group_id` VARCHAR(32),
    `resource_id`       VARCHAR(256),
    `branch_type`       VARCHAR(8),
    `status`            TINYINT,
    `client_id`         VARCHAR(64),
    `application_data`  VARCHAR(2000),
    `gmt_create`        DATETIME(6),
    `gmt_modified`      DATETIME(6),
    PRIMARY KEY (`branch_id`),
    KEY `idx_xid` (`xid`)
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4;
-- 全局锁表
CREATE TABLE IF NOT EXISTS `lock_table`
(
    `row_key`        VARCHAR(128) NOT NULL,
    `xid`            VARCHAR(128),
    `transaction_id` BIGINT,
    `branch_id`      BIGINT       NOT NULL,
    `resource_id`    VARCHAR(256),
    `table_name`     VARCHAR(32),
    `pk`             VARCHAR(36),
    `status`         TINYINT      NOT NULL DEFAULT '0' COMMENT '0:locked ,1:rollbacking',
    `gmt_create`     DATETIME,
    `gmt_modified`   DATETIME,
    PRIMARY KEY (`row_key`),
    KEY `idx_status` (`status`),
    KEY `idx_branch_id` (`branch_id`),
    KEY `idx_xid_and_branch_id` (`xid` , `branch_id`)
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4;
-- 分布式锁表
CREATE TABLE IF NOT EXISTS `distributed_lock`
(
    `lock_key`       CHAR(20) NOT NULL,
    `lock_value`     VARCHAR(20) NOT NULL,
    `expire`         BIGINT,
    primary key (`lock_key`)
) ENGINE = InnoDB DEFAULT CHARSET = utf8mb4;
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('AsyncCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryCommitting', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('RetryRollbacking', ' ', 0);
INSERT INTO `distributed_lock` (lock_key, lock_value, expire) VALUES ('TxTimeoutCheck', ' ', 0);

6.seata server启动

以下两种情况都是基于按步骤走完以上流程的情况下去部署的！！！！！！！！！

windows

经过配置上传，修改配置中心，修改注册中心，修改集群名称，建立sql表以后，seata server就可以运行了
进入server.zip/bin目录下，运行seata-server.bat即可
如图，seata服务端启动成功，默认端口8091

linux

新建文件夹

cd /data
mkdir seata
cd /seata

下载对应jar包，具体下载参考标题1
参考：wget https://github.com/seata/seata/releases/download/v1.4.2/seata-server-1.4.2.tar.gz

解压缩
tar -zxvf seata-server-1.4.2.tar.gz
rm -rf seata-server-1.4.2.tar.gz
mkdir logs
ls

修改配置文件

执行如下命令：vim seata-server-1.4.2/conf/registry.conf
输入如下内容，具体参考上述2,3标题

config {
  type = "nacos"
  nacos {
    serverAddr = "8.142.132.135:8848"
    namespace = ""
    group = "SEATA_GROUP"
    username = "nacos"
    password = "nacos"
    dataId = "seataServer.properties"
  }
}
registry {
  type = "nacos"
  nacos {
    application = "linux-seata-server"
    serverAddr = "8.142.132.135:8848"
    group = "SEATA_GROUP"
    namespace = ""
    cluster = "default"
    username = "nacos"
    password = "nacos"
  }
}

内存不足情况下修改sh文件

seata-server服务器启动的默认虚拟机参数对内存要求是比较高的。有时候我们的服务器内存不足，这时候需要我们去修改启动.sh文件
执行如下命令：vim /data/seata/seata-server-1.4.2/bin/seata-server.sh
之后修改如下部分内容

编写supervisor文件管理seata-server进程

执行如下命令：touch /etc/supervisord.d/seata-server.ini
文件内容如下

[program:seata-server]
directory=/data/seata/seata-server-1.4.2/bin
command=sh seata-server.sh -h 8.142.132.135 -p 8091 -m db
autorestart=true
redirect_stderr=true
stdout_logfile=/data/seata/logs/seata-server.log

其中包括以下几点

sh命令后面，如果说具体项目部署不是在内网的话，-h参数一定要是外网IP！！！！！！！。不然项目启动后，无法连接到内网IP。
最好指定日志文件路径

执行如下命令更新supervisor：supervisorctl update
如图：项目启动成功

连接测试

启动外部项目，出现如下日志：RM和TM注册成功
