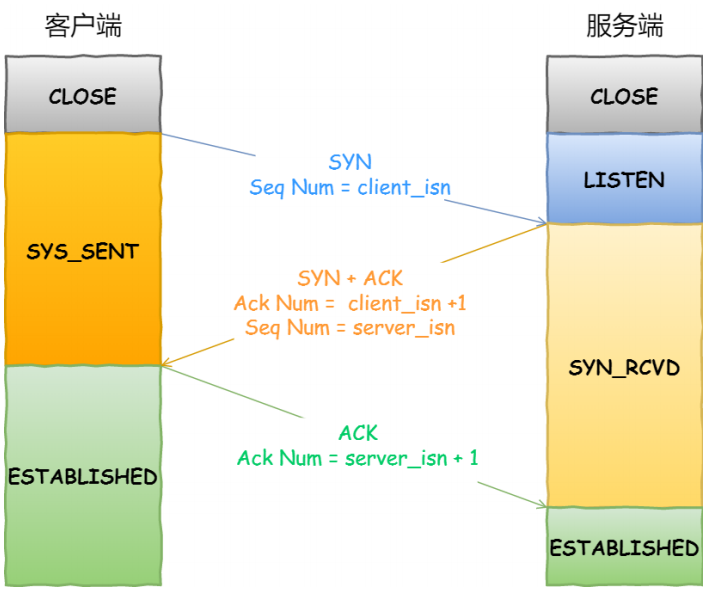

三次握手

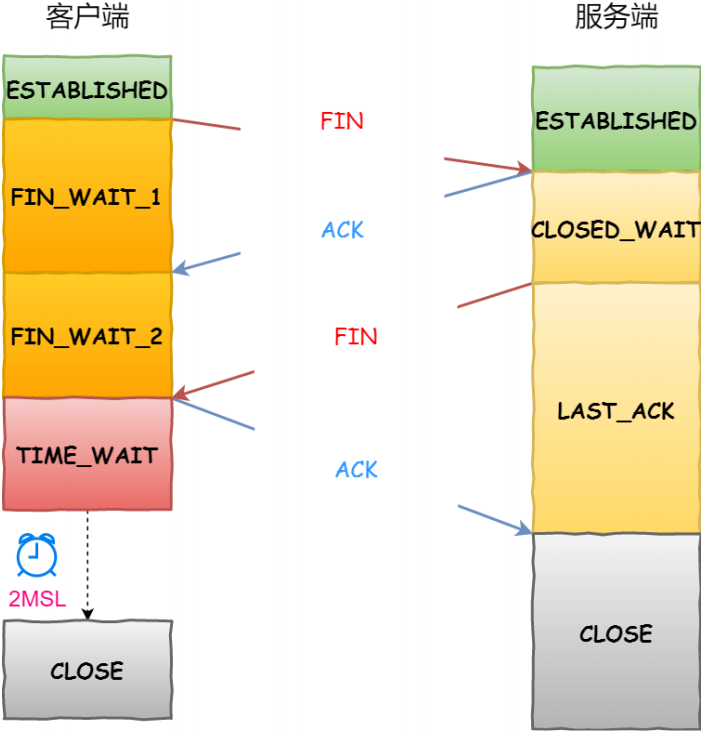

四次挥手


TCP 连接异常断开分析

1. 进程 crash

当某个进程关闭时，内核会关闭由这个进程打开的套接字，也就是说 crash 掉的进程会下发 FIN 报文，进行四次挥手，因此能够关闭对端 TCP 连接。

2. 主机奔溃，或又迅速重启
  • 1）非活跃的 TCP 连接且没有开启 keep_alive 保活机制：
    当主机奔溃时是无法发出 FIN 报文的，而且没有保活机制和数据传入流动，因此该 TCP 会一直保存在对端

  • 2）非活跃的 TCP 连接有开启 keep_alive 保活机制：
    如果开启了保活机制，那么根据配置，在一定的时间后会自动断开 TCP 连接。
    相关内核参数有： 因此，至少经过 **2小时11分15秒** 才能够发现一个“死亡连接”
    keep-alive 保活机制是默认关闭的，需要在创建 socket 时设置 **SO_KEEPALIVE** 选项

    1. tcp_keepalive_time = 7200 // 当2个小时内没有数据流动时，启动保活机制
    2. tcp_keepalive_intvl = 75 // 当启动保活机制后，每次检测的间隔为75秒
    3. tcp_keepalive_probes = 9 // 总共检测9次

  • 3）活跃的 TCP 连接且主机奔溃后无重启
    当一端发送的报文没有得到 ACK 回复时，就会根据内核相关配置的参数触发重传，达到一定次数后（达到了限定的timeout）关闭 TCP 连接
    相关内核参数有：

    1. tcp_retries1 = 3
    2. tcp_retries2 = 15
    3. // 以上两个参数并不是限定重传的次数，而是结合初始RTO，计算timeout时间上限。当重传的时间间隔（以2的倍数倍增）超过该timeout参数，则中断TCP连接

  • 4）活跃的 TCP 连接且主机重启
    重启后的主机如果没有监听对应的端口，那么由于找不到目标端口，内核会回复 RST 报文，重置该 TCP 连接
    如果有监听该端口，由于之前的 Socket 数据结构已经丢失，无法查找到对应的数据，因此也会回复 RST 报文，重置连接

  • 5）重启后的主机向正处于ESTABLISH状态的对端发送SYN报文
    当处于ESTABLISH状态的接收到SYN报文之后，会返回一条当前期望接收的正确的seq的ACK报文（非SYN-ACK报文）。客户端接收到该报文后，发现与自身期望的序列号不一致，因此回复RST报文，对端收到后进入重置。

TCP 三次握手、四次挥手异常分析及内核参数

1. 第一次握手丢失，会发生什么？

当客户端发送 SYN 报文之后，会进入 **SYS_SEND** 状态，在这之后如果迟迟收不到由服务端下发的 SYN-ACK 报文，会触发超时重传机制。内核参数：

  1. tcp_syn_retries = 6 // 最大的重传次数，每次重传时间间隔倍增

如果在限定的重传次数内还是无法接收到回复，那么客户端就恢复为 **CLOSE** 状态，如果 **CLOSE** 状态收到了第二次的握手包，会回复 RST 报文，否则则任由服务端达到重传次数后重置。

2. 第二次握手丢失，会发生什么？

由于客户端接收不到 SYN-ACK 报文，因此会触发重发 SYN 报文，当服务端收到 SYN 报文时会立即重发 SYN-ACK 报文，当 SYN 报文重发到一定次数之后，触发关闭。
服务端已接收到 SYN 报文，因此进入 **SYN_RECVED** 状态，因为收不到第三次握手的 ACK 报文，因此会进行 SYN-ACK 报文的重发。
内核参数：

  1. tcp_synack_retries = 5 // 最大重传次数，每次重传时间间隔倍增

如果限定次数内无法收到回复，那么服务端就恢复为 **CLOSE** 状态，此时如果接收到客户端的 SYN 报文，会再次进入 **SYN_RECVED** 状态，继续上述流程，而结果要么成功建立连接，要么客户端就已经由于达到了最大的重传次数而恢复为 **CLOSE** 状态，最终服务端也将进入 **CLOSE** 状态。

3. 第三次握手丢失，会发生什么？

由于客户端接收到了 SYN-ACK 报文，因此进入了 **ESTABLISH** 状态，会向服务端发送一个 ACK 报文。

由于 ACK 报文丢失，因此服务端会重发 SYN-ACK 报文（注意，客户端已不会重发 SYN 报文），直至达到最大重传次数，而转为 **CLOSE** 状态。如果当服务端处于 **SYN_RECVED** 时接收到了客户端下发的数据包，则会直接根据数据包中携带的 ACK 标识，进入 **ESTABLISH** 状态。否则若客户端如果没有开启 keep-alive 机制或者触发某个数据包的发送的话，会一直保持该 **ESTABLISH** 状态，直至被关闭。

注意：ACK 报文是不会重发的，当 ACK 报文丢失，就由对方重发相应的报文

4. 第一次挥手丢失，会发生什么？

当客户端发出 FIN 报文之后，会进入 **FIN_WAIT1** 状态，由于没有接收到服务端的 ACK 报文，因此会进行重发。
内核参数：

  1. tcp_orphan_retries = 0 // 虽然是0，但是实际上是8次

当达到限定的重发次数之后，转为 **CLOSE** 状态。服务端如果尝试下发数据报文，若该报文被客户端接收到，则回复 RST 报文，否则会进入重发阶段，直到达到 tcp_retries1，tcp_retries2 参数决定的超时上限而转为 **CLOSE** 状态。如果服务端一直静默，则当有开启保活机制时，在超过保活机制时间后，会转为 **CLOSE** 状态，如果没有保活机制，则会一致保持 **ESTABLISH** 状态

5. 第二次挥手丢失，会发生什么？

当服务端接收到客户端下发的 FIN 报文时，会变为 **CLOSE_WAIT** 状态，且下发 ACK 报文。

如果 ACK 报文无法成功被客户端接收，而且由于 ACK 报文是不会重发的，因此客户端会一直尝试重发 FIN 报文，直至收到 ACK 报文或达到重试上限而转为 **CLOSE** 状态。

6. 第三次挥手丢失，会发生什么？

当客户端接收到第二次挥手报文时，进入 **TIME_WAIT2** 状态，此状态最多维持时间由内核参数决定：

  1. tcp_fin_timeout = 60 // 默认最多持续60秒

当服务端处于 **CLOSE_WAIT** 状态时，直到服务端进程发送完所要发送的数据后，显式调用 close() 函数，内核才会下发 FIN 报文，进而进入 **LAST_ACK** 状态，等待客户端的 ACK 回复。
如果一直没有收到 ACK 回复，会进行重试，重试次数的内核参数：

  1. tcp_orphan_retries = 0 // 虽然是0，但是实际上是8次

7. 第四次挥手丢失，会发生什么？

当客户端接收到第三次挥手报文时，就会进入 **TIME_WAIT** 状态，此状态最多持续 2MSL 时长（60秒）。此时的服务端因为接收不到 ACK 报文，因此会进行 FIN 报文的重发，由 tcp_orphan_retries 参数控制。

TCP Time_WAIT状态等待2MSL的原因

客户端发出 ACK 报文时，最大化时间考虑的假设是 “该ACK报文经过了一个最大化的报文生存时间（MSL）才被服务端接收”，如果没有被接收到，那么服务端会重新下发 FIN 报文，那么假设也是 “经过了最大化的报文生成时间（MSL）才到达客户端”，那么这样一来一去，也就是需要 2MSL 了。
注意：当客户端重新接收到 FIN 报文时，2MSL 会重新计时

TCP TIME_WAIT状态过多

TIME_WAIT 状态的作用：
  • 1 可靠的实现TCP全双工连接的终止
  • 2 确保重用相同IP、端口的连接后，旧的数据包已经消亡

TIME_WAIT 状态过多的危害：
  • 1 占用内存资源
  • 2 占用端口资源，当端口资源被占用满了，会导致无法创建新的连接

TIME_WAIT 状态过多的产生原因：
  • 1 高并发时产生过多的短连接
  • 2 默认的2MSL时间太长

TIME_WAIT 状态的优化：
  • 1 使用长连接，但是会增加资源占用
  • 2 增加服务端对外服务端口，增加客户端机Ip，但是治标不治本

  • 2 调整内核参数：
    1）tcp_tw_reuse 和 tcp_timestamp

    1. tcp_tw_reuse = 1 // 是否开启重用正处于TIME_WAIT状态的socket，默认为0，表示否
    2. tcp_timestamp = 1 // 开启TCP时间戳，默认开启

    只能针对客户端有效，当开启该功能时，在调用 connect() 函数时，内核会随机找一个TIME_WAIT状态 超过1秒 的socket给新的连接复用。（谨记：服务端也是可以主动断开连接而进入TIME_WAIT状态的，当然一般设置不主动关闭连接，除非是HTTP请求。）

    2）tcp_max_tw_buckets

    1. tcp_max_tw_buckets = 18000 // 最大的TIME_WAIT数量

    将最大的TIME_WAIT数量值调小，当检测到TIME_WAIT数量超过限定值之后，所有的TIME_WAIT状态都会被立即清除。但是做法粗暴，有造成异常的风险

3）修改等待2MSL的时间，需要重新编译内核

4）tcp_tw_recycle 和 tcp_timestamp

  1. tcp_tw_recycle = 1 // 是否快速回收正处于TIME_WAIT状态的socket，默认为0，表示否
  2. tcp_timestamp = 1 // 开启TCP时间戳，默认开启

该参数在4.12版本后就被删除了，原因是当开启该参数后，虽然会对TIMEWAIT状态 **超过3.5_RTO 时间的socket进行回收。但是会丢弃所有来自远端的timestramp时间戳小于上次记录的时间戳(由同一个远端发送的)的任何数据包。也就是说要使用该选项，则必须保证数据包的时间戳是单调递增的。此时如果使用了NAT（内网到外网的端口映射机制）、LVS等就会有问题。

5）SO_REUSEADDR 参数

  1. int on = 1;
  2. setsockopt(listenfd, SOL_SOCKET, SO_REUSEADDR, (char*)&on, sizeof(on));
  3. setsockopt(listenfd, SOL_SOCKET, SO_REUSEPORT, (char*)&on, sizeof(on));

开启该参数之后，即可重用处于 TIME_WAIT 状态的 socket，一般用在服务端（注意 SO_REUSEPORT是为了解决特定IP端口的复用问题，但是确无法绑定处于 TIME_WAIT 状态的 socket，因此一般同时使用这两个参数）

TCP CLOSE_WAIT状态过多

CLOSE_WAIT状态的危害：
  • 占用fd套接字资源（可使用selelct_server.cpp测试，nc模拟客户端），如果是进入了LAST_ACK状态，则不会占用资源

CLOSE_WAIT产生的原因：
  • 一般这种情况属于程序中未正确的调用close()函数

CLOSE_WAIT优化：
  • 检查程序运行代码，特别是一些对端异常断开时，是否有在对应的try..catch中进行资源的释放

半连接和全连接

  • 半连接队列是在当接收到 SYN 报文时，内核将该链接存储到半连接队列，后返回 SYN-ACK报文
  • 全连接队列是在当接收到ACK时，将连接从半连接队列中取出，然后放到全连接队列，等待上层调用accept()时再取出。

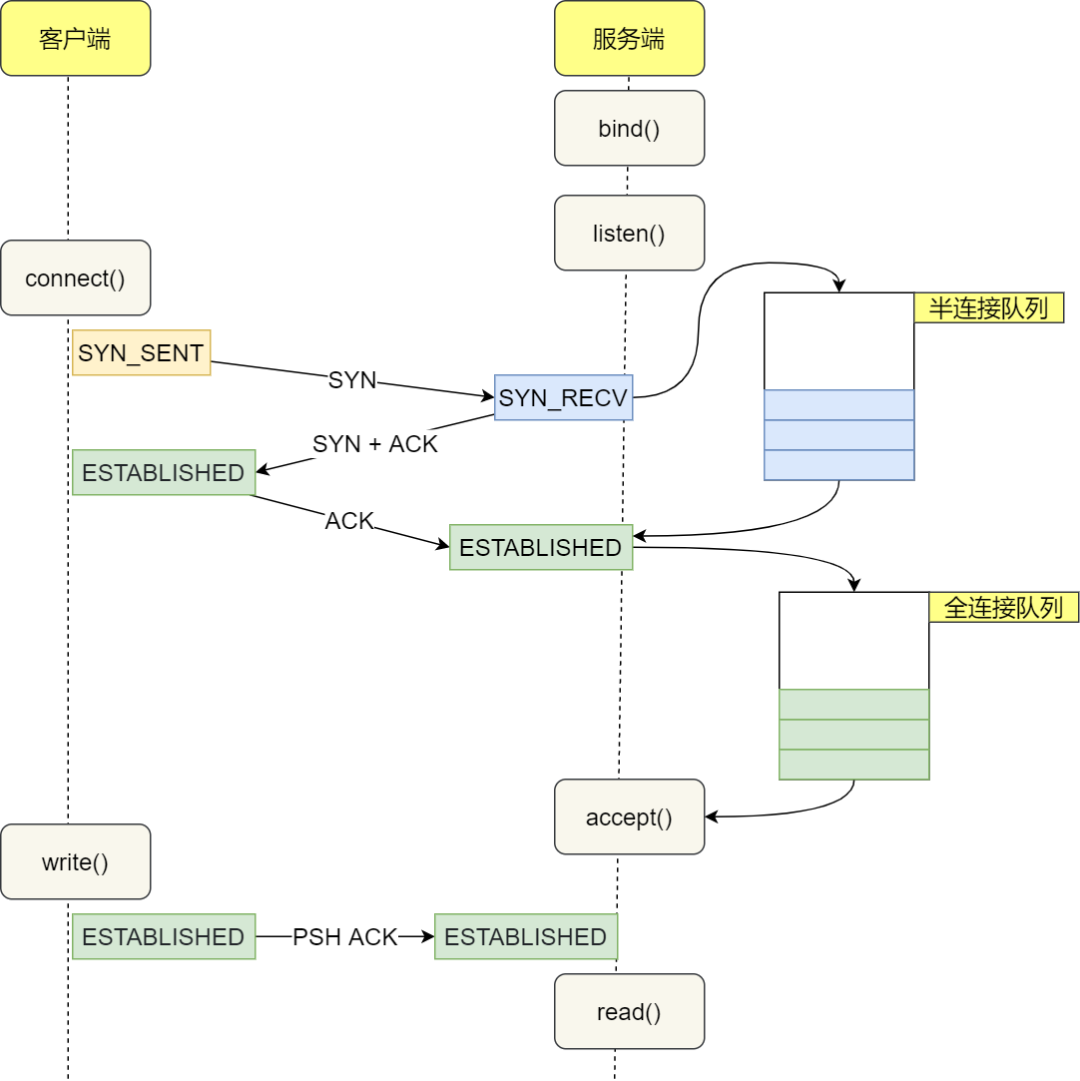

    示意图：

半连接队列满了

处于半连接队列的连接是使用 request_socket 数据结构，相较于完整的socket数据结构，内存更小。
当受到SYN攻击时，就可能导致半连接队列满了，从而导致后面的SYN报文被丢弃。
解决方法有：

  • 1 开启syncookie
    内核参数：
    可选参数有：
    0 ：表示不开启
    1 ：表示只有当半连接队列满了之后才开启，默认项
    2 ：表示无条件开启
    syncookie原理 TODO

    1. tcp_syncookie = 1 // 默认为1

  • 2 增大半连接队列
    涉及的内核参数有：
    实际的半连接队列长度 = min(tcp_max_syn_backlog, somaxconn, backlog)
    因此需要同时调整这三个参数

    1. tcp_max_syn_backlog // 半连接大小参数
    2. somaxconn // 这个是在tcp/core中的内核参数
    3. backlog // 由listen()函数指定

  • 3 减小 SYN-ACK 重传次数
    内核参数：
    因此可以使用 echo 2 > /proc/sys/net/ipv4/tcp_synack_retries调低重传次数

    1. tcp_synack_retries // 默认是5次

全连接队列满了

造成全连接队列满了的原因可能是本身队列设置过小，或者是程序调用accept()不及时。而且当全连接队列满了之后也会影响到半连接队列。

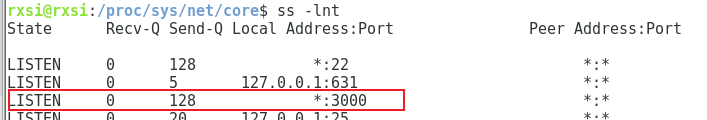

查看全连接队列的方法：

  • 1 Recv-Q ：当前全连接队列的大小
  • 2 Send-Q ：全连接队列的最大值
    当Recv-Q > Send-Q时即说明全连接队列满了

解决方法有：

  • 1 增大全连接队列
    涉及内核参数有：
    实际的全连接队列的长度 = min(somaxconn, backlog)

    1. somaxconn // 这个是在tcp/core中的内核参数
    2. backlog // 由listen()函数指定

  • 2 检查程序为何 accept不及时

close() 和 shutdown()

shutdown()

shutdown函数可以指定函数行为，how的可选值有：

  • SHUT_RD => 0 ：关闭Read端，源码中不会发送FIN包，而只是单纯的修改tcp_shutdown标识，在 tcp_recvmsg() 内核函数内，会直接break跳出处理逻辑，并清理接收到的缓存数据，然后进行ACK回复，也就是说对端并不清楚当前端已经关闭读。 (实测没有用……..TODO)
    如果本端在关闭了读操作之后，还调用 read() 函数，则会返回EOF（end of file）
  • SHUT_WR => 1 ：关闭Write端，会发送FIN包，当上层调用 write() 函数，会报错
  • SHUT_RDWR => 2 ：同时关闭Read 和 Write端，上述二者的结合

close()

当调用close()，如果接受缓冲区还有数据，那么会清除数据，并向对端发送 RST 报文。如果发送队列中有未发送的数据，那么会把最后的数据加上FIN标记，否则插入一个FIN报文

发送0字长的数据报文

对于send 和 recv 函数来说，当返回0时代表的是对端连接关闭，但是当主动调用send发送0字节长的数据报文时，send函数会返回0，但是内核并不会把该数据报文发出，因此对端recv函数不会接收到。

三次握手时发送数据报文

第一二次握手是不可以发送数据报文的，只有第三次握手是可以带数据的。

  • 当未带数据时，返回的ACK报文的Seq Number是0（从tcpdump上表现来看就是不带Seq Number），只有Ack Number。
  • 当带数据时，Seq Number为上个SYN-ACK报文的Ack Number + 1。

TCP粘包问题

因为TCP是字节流传输,因为有 Nagle 算法的缘故,在发送时会进行组包

解决方法有：

  • 固定发送、接收窗口大小的数据包：
    游戏协议用的就是这种方式，通过协议文件定义了服务端和客户端之间的压包解包顺序和大小。当然对于变长的内容，可以通过先提前压入长度解决
    ```c // 服务端 pack(1) pack(4) packsend()

// 客户端 packrecv() unpack(1) unpack(4)

  2. -  以指定的字符为包的结束标志：<br />这种方式一般是在要发送的字节流中加入特殊符号，如'/r/n'。但是要注意包体正文总不能出现相同的特殊符号，否则会引发异常，因此通常需要对包体征文进行压缩转换
  3. -  定长的包头 + 不定长的包体：<br />定长的包头包含本次包体的大小，如： <br />当接收buf中累计接收到超过 msg_header 大小的数据时，从中抽取包头信息，然后再根据包头信息读取包体信息，依次循环接收。
  4. ```c
  5. struct msg_header
  6. {
  7.     int32_t bodysize;
  8.     int32_t cmd; // 协议号
  9. }
