IO类型

  • Buffered IO

每次读取都需要经过 PageCache 缓存

  • Direct IO

读取不经过 PageCache 缓存，调用系统应用时需要指定 O_DIRECT 参数。因为没有经过内存缓存的缘故，虽然数据本身会直接落地到磁盘，但是一些文件的其他元数据还是会缓存在内存中，因此我们在使用 Direct IO 时，需要配合使用 **fsync**进行强制文件写入磁盘。
某些具有自己缓存方案的应用，如数据库，则需要使用 Direct IO 来加速数据写入磁盘的速度

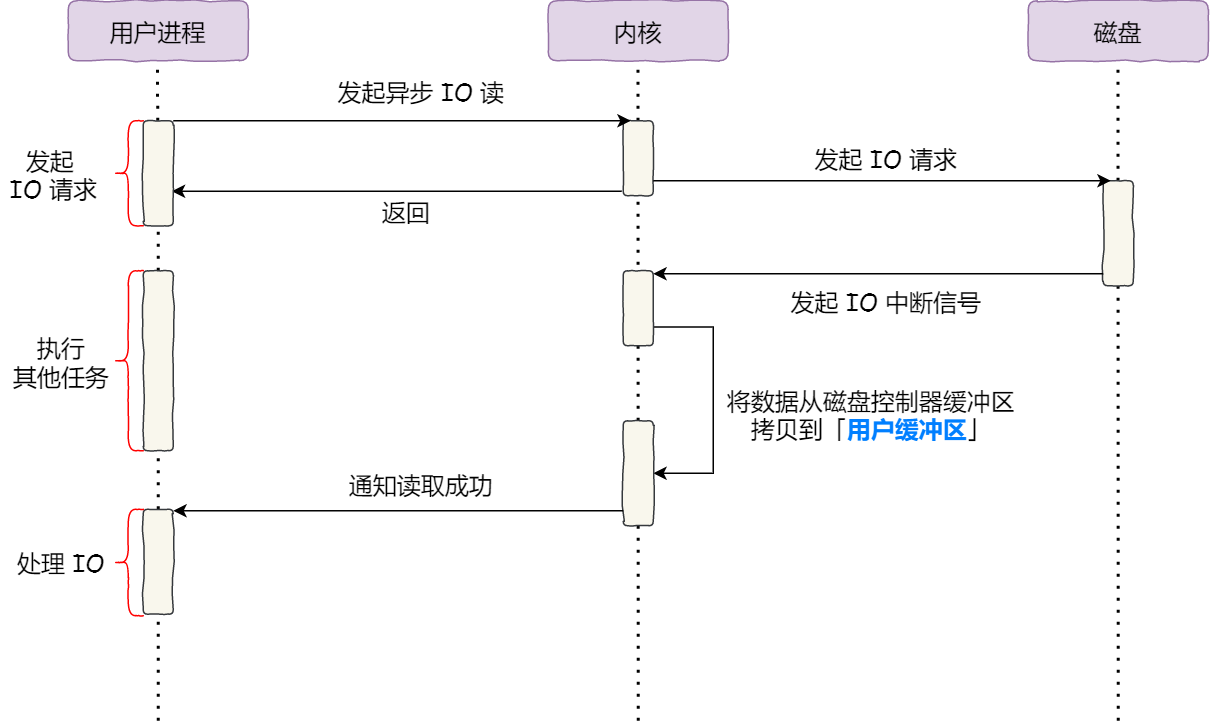

  • AIO

异步IO，linux 的 AIO 只能指定为 Direct IO 的形式，即不能经过 PageCache

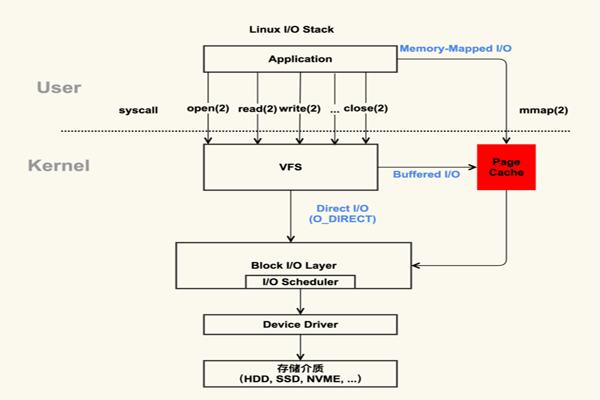

PageCache 技术

文件一般是存放在磁盘中的，当需要读取磁盘中的数据时，都需要先把磁盘中的数据读入内存，才能被 CPU 访问。
为了避免每次读写文件时，都需要对硬盘进行读写操作，因此 linux 使用了PageCache（页缓存）机制对文件中的数据进行缓存。
当 IO 的访问优先经过 PageCache 时，称为Buffered IO。而可以通过使用O_DIRECT参数，使访问不经过 PageCache，则称为Direct IO。
linux 系统默认使用的是Buffered IO
当我们使用mmap时，所映射的内核的内存空间也是位于 PageCache 中

页缓存读取

当 linux 系统在读取文件时，读取的流程如下：

  1. 进程调用read函数发起文件读取请求，这会发生用户态到内核态的切换
  2. 从内核文件系统VFS中找到文件的iNode信息，然后计算出要读取的具体的页
  3. 在PageCache中查找对应页的缓存，1）如果页缓存命中，则直接返回文件内容；2）如果没有对应的页缓存，则会产生一个缺页异常。这时系统会创建新的空的页缓存并从磁盘中读取文件内容，更新页缓存，再跳转到读PageCache的流程
  4. 读取文件成功并返回

    对于所有文件的读取，无论最初有没有命中页缓存，最终都会直接来源于页缓存

页缓存写入

当 linux 系统在写入文件时，写入的流程如下：

  1. 进程调用write函数发起文件写入请求，这会发生用户态到内核态的切换
  2. 如果写请求不命中PageCache，而且写入的 offset 或者数据的大小不与 4KB 对齐，则会先进行读IO

  3. 从PageCache中找到对应的文件页，将更新的内容写入到文件缓存，然后将其标记为dirty

    脏页回写

    linux 内核有单独的线程负责定时回写页缓存，在以下的三种情况下会触发回写：

  4. 空闲内存低于阈值，需要释放掉部分页缓存，此时如果页缓存为dirty，则会写回磁盘，此时依据的是LRU规则

  5. 脏页在缓存的时间超过了阈值
  6. 用户进程主动调用sync或fsync系统调用时，会强制进程回写

    int sync()：不等待写入结果； int fsync(int filedes)：阻塞等待到对应的文件写入成功后才会返回

优缺点

PageCache 主要有以下两个优点：

  1. 缓存最近被访问的数据，从而避免了频繁读取同文件时的重复加载问题
  2. 预读功能，提升读取性能，默认最大是32个Page（128KB）

但是，也具有以下的缺点：

  1. 额外占用了内存
  2. 当读取大文件时，会因为占用了整个 PageCache 而导致其他程序无法利用 PageCache 带来的缓存功能，反而降低了性能。因此对于大文件的读取，应该使用Direct IO + 异步IO，在 nginx 中，就可使用该配置方式
    1. location /video/ {
    2.  aio on;
    3.  directio 1024m;
    4. }

    DMA 技术

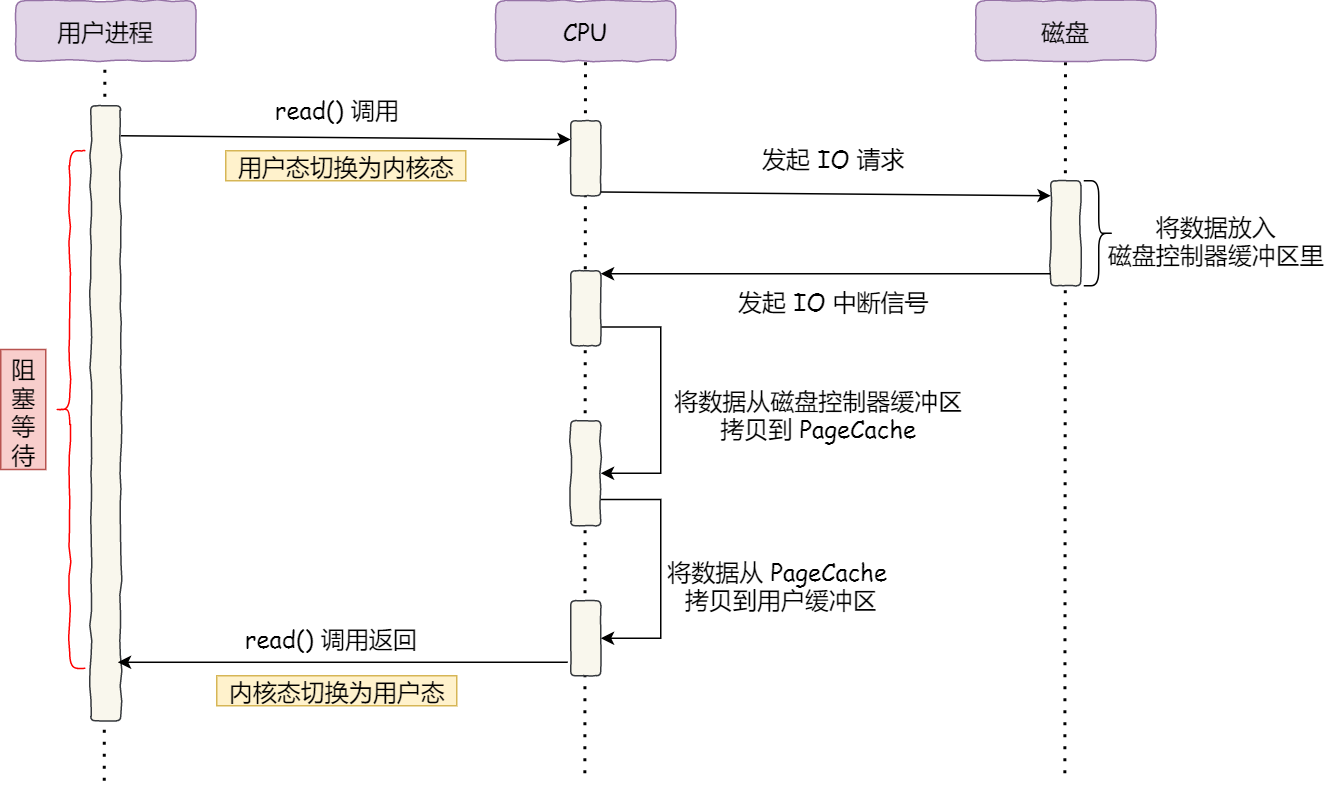

    在未有DMA技术之前，IO 读取的每个环节都需要 CPU 参与，这导致了总体性能是不高的

为了减轻 CPU 的压力，因此发明了DMA技术，即直接内存访问技术，在进行 IO 设备和内存数据传输时，数据的搬运都交给 DMA 控制器，而 CPU 不再需要参与数据的搬运。
因此，现在的数据传输流程是这样的：

传统的文件传输

在使用零拷贝技术之前，尽管有了DMA技术，但是文件的读取还是有很大的开销，伴随着频繁的用户空间和内核空间切换，以及额外的数据复制。
一般我们使用以下两个系统调用：

  1. read(file, tmp_buf, len);
  2. write(socket, tmp_buf, len);

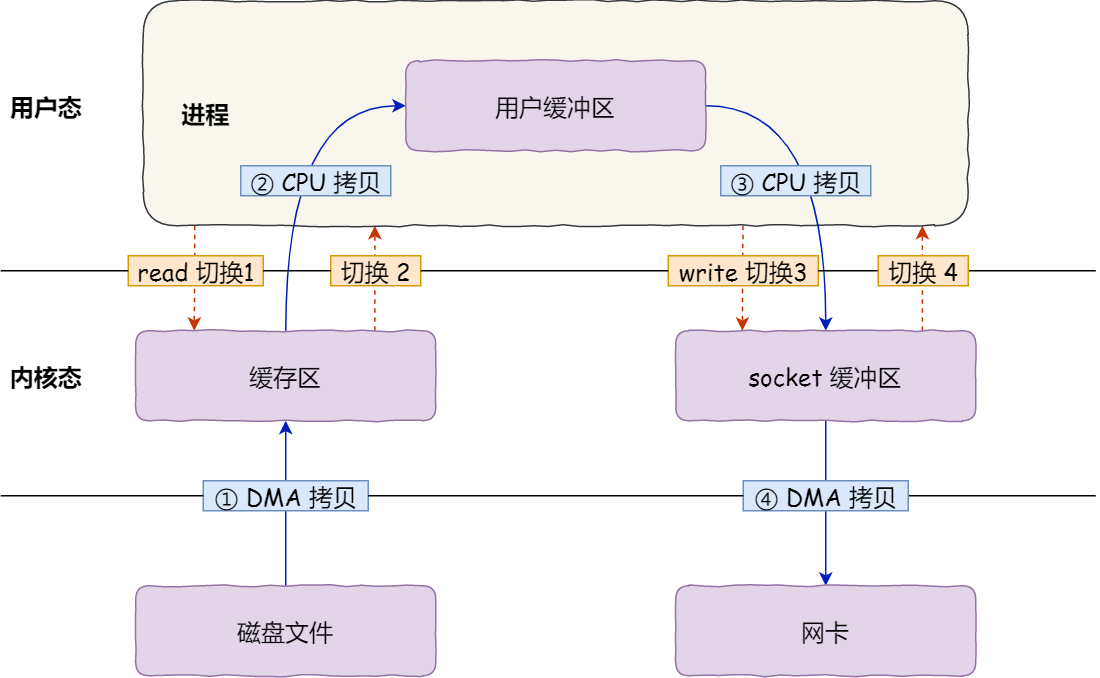

在这两个系统调用背后，文件数据的读取流程如图：
image.png整个流程共发生了4次用户态和内核态的切换，当系统调用时都会先从用户态切换到内核态，而等内核完成处理之后，就又从内核态切换回用户态
在这个过程中，还发生了4次数据拷贝，其中两次是DMA拷贝，而另外的两次需要通过CPU拷贝

零拷贝技术

零拷贝技术通常有两种实现方式：

  1. mmap + write
  2. sendfile

    mmap + write

    当使用mmap替换 read 函数之后，调用的系统函数如下：
    1. buf = mmap(file, len);
    2. write(sockfd, buf, len);

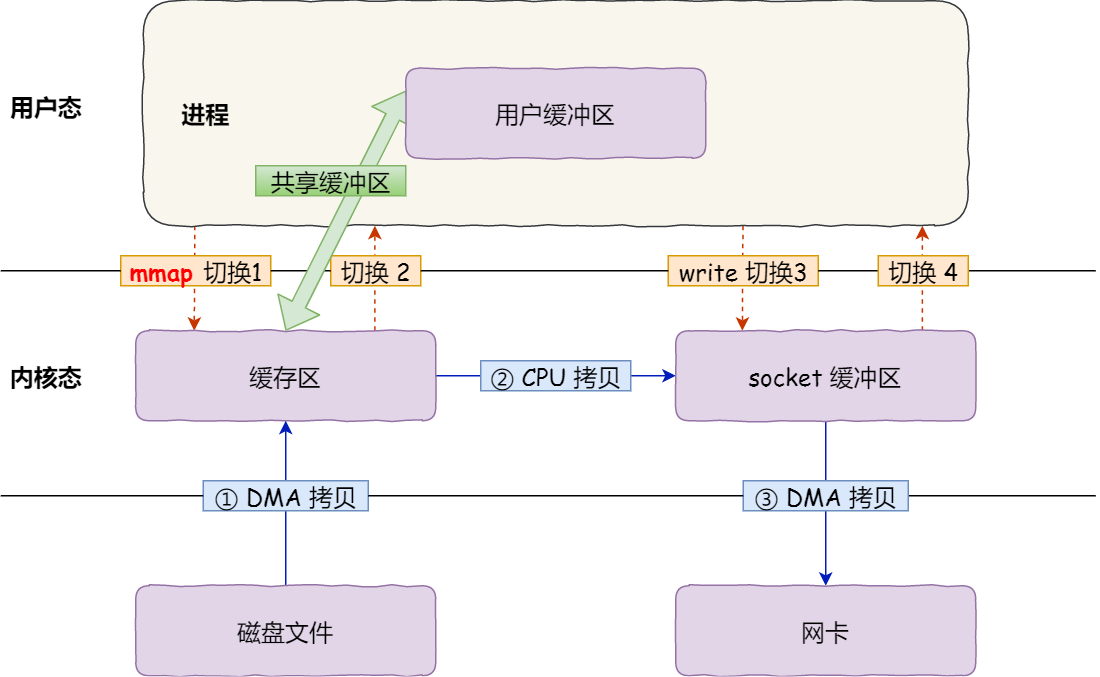

    mmap函数会直接把内核缓冲区的数据直接映射到用户空间，这样就可减少一次CPU拷贝
    整个流程共发生了4次用户态和内核态的切换，以及3次数据拷贝

    sendfile

    在 linux 内核版本 2.1 以上，提供了sendfile系统函数，该函数签名如下： ```cpp

    include

    ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

/ int out_fd：目的端的文件描述符 int in_fd：输入端的文件描述符 off_t offset：输入端的文件偏移量 size_t count：目标复制数据的长度

return： 实际复制数据的长度 */

  1. 通过该系统函数，即可减少一次系统函数的调用，从而减少了`2次`用户态和内核态的切换<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/27017064/1655948664574-d30bc093-2183-4f1e-a550-e04a84334889.png#clientId=u7bdb8f4f-79c8-4&crop=0&crop=0&crop=1&crop=1&from=paste&id=u957694ec&margin=%5Bobject%20Object%5D&name=image.png&originHeight=686&originWidth=1100&originalType=url&ratio=1&rotation=0&showTitle=false&size=116767&status=done&style=none&taskId=ub5f50ebe-a535-4d41-84d8-b05b5f5f9f8&title=)
  2. <a name="YfwLH"></a>
  3. ## SG-DMA 技术
  4. 如果网卡本身支持`SG-DMA`技术，则可以减少通过 CPU 把内核缓冲区中的数据拷贝到 socket 缓冲区的过程<br />可通过以下命令，查看本机网卡是否支持 scatter-gather 技术：
  5. ```shell
  6. rxsi@VM-20-9-debian:~$ /usr/sbin/ethtool -k eth0 | grep scatter-gather
  7. scatter-gather: off
  8.         tx-scatter-gather: off [fixed]
  9.         tx-scatter-gather-fraglist: off [fixed]

从 linux 内核2.4版本开始起，在网卡支持SG-DMA技术下，sendfile系统调用即可减少1次CPU 拷贝

使用零拷贝的技术

RocketMQ

以 RMQ 的消息写入源码为例，可以看到其中的实现如下：

  1. public PutMessageResult putMessage(final MessageExtBrokerInner msg) {
  2.     // ...省略部分代码
  3.     //获取内存映射文件句柄
  4.     MappedFile mappedFile = this.mappedFileQueue.getLastMappedFile();
  5.         //...省略部分代码
  6.         //重点来了，调用MappedFile.appendMessage方法将消息字节追加到共享内存中，由操作系统或者后台刷盘线程完成刷盘的动作
  7.         result = mappedFile.appendMessage(msg, this.appendMessageCallback);
  8.         //...省略部分代码
  9. }

可见生产者在把数据持久化到磁盘时，使用的是mmap + write方式

再看 RMQ 的消息读取源码：

  1. public GetMessageResult getMessage(final String group, final String topic, final int queueId, final long offset,
  2.     final int maxMsgNums,
  3.     final MessageFilter messageFilter) {
  4.     // ...省略部分代码
  5.     //根据 offset 找到对应的 ConsumeQueue 的 MappedFile
  6.     SelectMappedBufferResult bufferConsumeQueue = consumeQueue.getIndexBuffer(offset);
  7.     // ...省略部分代码
  8. }

消费者的消息读取也主要依赖于mmap + write形式

kafka

当 Producer 生产者发送数据到 broker 时，采用mmap + write的形式，实现顺序的快速写入
当 Consumer 消费者从 boker 读取数据时，采用sendfile的形式，将磁盘文件读到系统内核后，直接通过 socket buffer 进行数据发送

nginx

nginx 可以通过配置开启零拷贝技术

  1. http {
  2. ...
  3.     sendfile on
  4. ...
  5. }

大文件传输

前面在 PageCache 一节介绍其缺点时，指出了在操作大文件时，会由于占用了 PageCache 而导致后续的操作无法利用到 PageCache 提供的缓存作用，因此可以使用 Direct IO 的方式绕过。
同时为了避免同步 IO 的阻塞问题，可以使用 AIO 进行异步处理，而 linux 的 AIO 只能使用 Direct IO 形式，因此对于大文件的操作，我们应该使用AIO + Direct IO的形式
